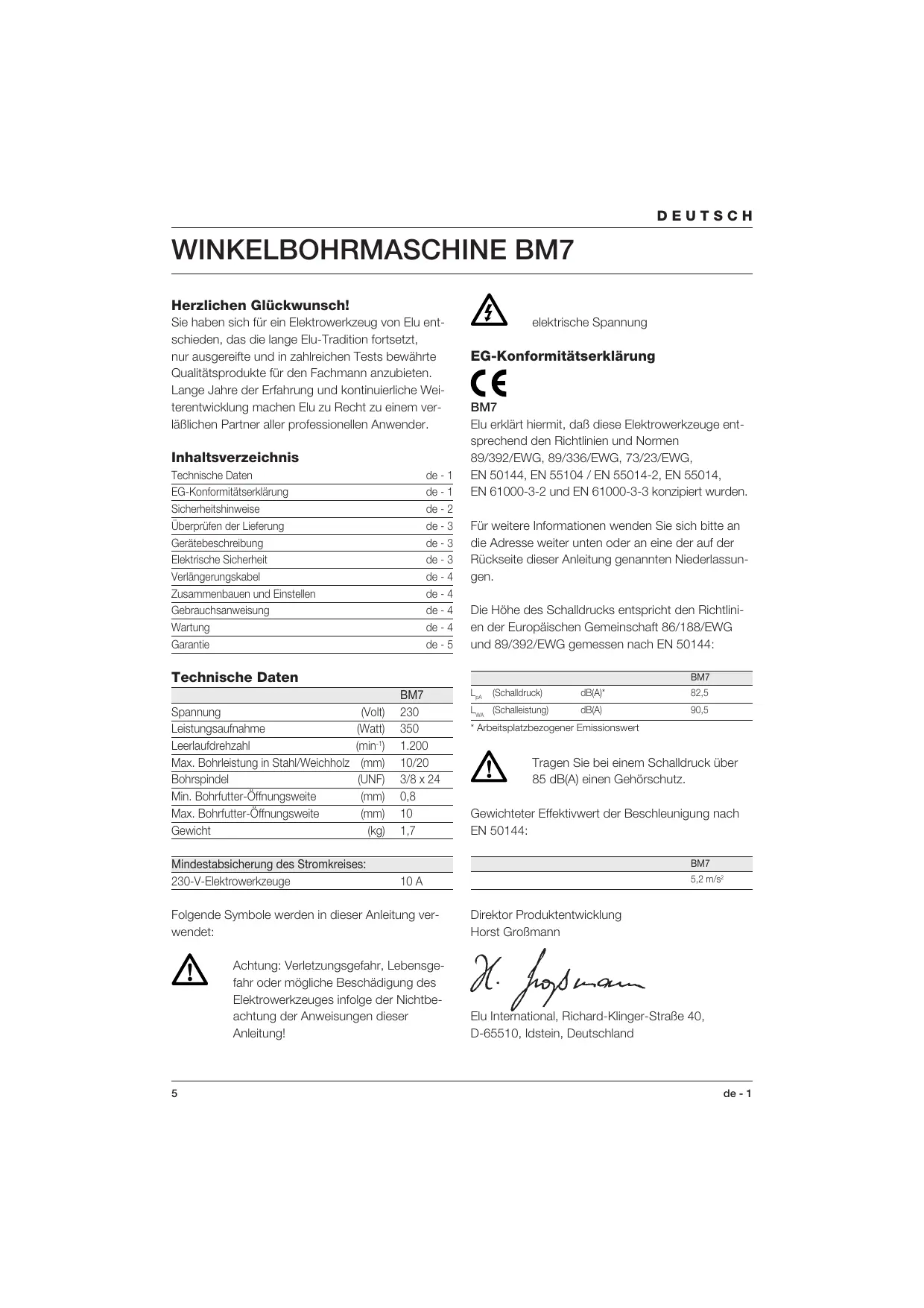

BEDIENUNGSANLEITUNG BM7 ELU

Herzlichen Glückwunsch!

Sie haben sich für ein Elektrowerkzeug von Elu entschieden, das die lange Elu-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen Elu zu Recht zu einem verläblichen Partner aller professionellen Anwender.

Inhaltsverzeichnis

Technische Daten	de - 1
EG-Konformitätserklarung	de - 1
Sicherheitshinweise	de - 2
Überprüfen der Lieferung	de - 3
Gerätebeschreibung	de - 3
Elektrische Sicherheit	de - 3
Veränderungskabel	de - 4
Zusammenbauen und Einstellen	de - 4
Gebrauchsanweisung	de - 4
Wartung	de - 4
Garantie	de - 5

Technische Daten

		BM7
Spannung	(Volt)	230
Leistungsaufnahme	(Watt)	350
Leerlaufdrehzahl	(min-1)	1.200
Max. Bohrleistung in Stahl/Weichholz	(mm)	10/20
Bohrspindel	(UNF)	3/8 x 24
Min. Bohrfutter-Öffnungssweite	(mm)	0,8
Max. Bohrfutter-Öffnungssweite	(mm)	10
Gewicht	(kg)	1,7

Mindestabsicherung des Stromkreises:
230-V-Elektrowerkzeuge	10 A

Folgende Symbole werden in dieser Anleitung verwendet:

Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbeachtung der Anweisungen dieser Anleitung!

elektrische Spannung

EG-Konformitätserklärung

BM7

Elu erklart hiermit, daß diese Elektrowerkzeuge entspreadend den Richtlinien und Normen 89/392/EWG, 89/336/EWG, 73/23/EWG, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 und EN 61000-3-3 konzipiert wurden.

Für weitere Informationen wenden Sie sichitte an die Adresse weiter unter oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen.

Die Höhe des Schalldrucks entspricht den Richtlinien der Europäischen Gemeinschaft 86/188/EWG und 89/392/EWG gemessen nach EN 50144:

		BM7
LpA	(Schalldruck)	dB(A)*
LWA	(Schalleistung)	dB(A)
		82,5
		90,5

• Arbeitsplatzbezogener Emissionswert

Tragen Sie bei einem Schaldruck über 85 dB(A) einen Gehorschutz.

Gewichteter Effektivwert der Beschleunigung nach EN 50144:

BM7

5,2 m/s2

Direktor Produktentwicklung

Horst GroBmann

Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Deutschland

Sicherheitshinweise

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie folgende Sicherheitshinweise, bevor Sie das Elektrowerkzeug benutzen. Bewahren Sie diese Sicherheitshinweise gut auf!

Allgemeines

1 Halten Sie ihren Arbeitsbereich in Ordnung Unordnung im Arbeitsbereich führt zu Unfallge-fahren.
2 Berücksichtigten Sie Umgebungseinflüsse Setzen Sie Elektrowerkzeuge keiner Nässe aus. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches. Benutzen Sie Elektrowerkzeuge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
3 Schützen Sie sich vor elektrischem Schlag Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken. Bei extremen Einsatzbedingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(Fl-)Schutzschalters erhöht werden.
4 Halten Sie Kinder fern! Sorgen Sie davon, daß Kinder das Werkzeug oder Kabel nicht berühren. Jugendliche unter 16 Jahren dürfen das Werkzeug nur unter fachlicher Anleitung benutzen.
5 Verlängerungskabel im Freien Verwenden Sie bei Arbeiten im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
6 Bewahren Sie ihre Werkzeuge sicherauf Unbenutzte Werkzeuge sollen in trockenen, verschlossenen Räumen und fur Kinder nicht erreichen aufbewahrt werden.
7 Tragen Sie geeignete Arbeitskreidung
Tragen Sie keine weite Kleidung oder Schmuck.
Sie können von sich bewegenden Teilen erfaßt werden. Beim Arbeitsmen im Freien sind Arbeitshandchuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

8 Benutzen Sie eine Schutzbrille und verwenden Sie eine Atemmaske bei staub-und spanerzeugenden Arbeitsen.
9 Beachten Sie den Höchstschalldruck Tragen Sie bei einem Schalldruck über 85 dB(A) einen geeigneten Gehorschutz.
10 Sichern Sie das Werkstück Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzhalten. Es ist damit sicherer gehalten und ermöglich die Bedienung des Elektrowerkzeuges mit beiden Händen.
11 Achten Sie auf einen sicheren Stand
Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.
12 Vermeiden Sie unbeabsichtigtes Einsatzalten Tragen Sie keine an das Stromnetz angeschlossten Elektrowerkzeuge mit dem Finger am EIN-/AUS-Schalter. Vergewissern Sie sich davon, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.
13 Seien Sie stets aufmerksam Konzentrieren Sie sich auf ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie mäde sind.
14 Ziehen Sie den Netzstecker
Schalten Sie das Gerät ab und warten Sie,
bis das Werkzeug die Ruhestellung erreicht hat,
bevor Sie den Arbeitsplatz verlassen.
Bei Nichtgebrauch, vor der Wartung und beim Werkzeugwechsel ist der Netzstecker zu ziehen.
15 Lassen Sie keine Werkzeugschlüssel stecken Überprüfen Sie vor dem Einsatz, ob die Schlüssel und Einstellwerkzeuge halten sind.
16 Benutzten Sie das richtige Werkzeug Die bestimmungsgemäß Verwendung ist in dieser Betriebsanleitung beschreiben. Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Mit dem richtig Werkzeug erzielen Sie eine optimale Qualität und gewährleisten ihre persönliche Sicherheit.
Warning! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesen Elektrowerkzeug, die nicht der bestimmungsgemäß Verwendung entsprechen, kann zu Unfallgefunden führen.

17 Behandeln Sie das Kabel sorgfältig

Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

18 Pflegen Sie ihre Werkzeuge mit Sorgfalt

Halten Sie ihre Werkzeuge scharf und sauber, um gut und sichere arbeiten zu konnen. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Kontrollieren Sie regelmäß den Stecker und das Kabel und halten Sie diese bei Beschädigung von einer Elu-Kundendienstwerkstatt erneuern. Kontrollieren Sie Verlängerungskabel regelmäß und ersetzen Sie sie im Falle einer Beschädigung. Halten Sie alle Schalter trocken, sauber und frei von Öl und Fett.

19 Kontrollieren Sie Ihr Elektrowerkzeug auf Beschädigungen

Vor Gebrauch ist das Elektrowerkzeug auf einwandfrei und bestimmungsgemäß Funktion zu überprüfen. Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein, um den einwandfrei Betrieb des Elektrowerkzeuges zu gewährleisten. Beschädigte Teile und Schutzvorrichtungen müssen vorschriftsgemäß repariert oder ausgewechselt werden. Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter defekt ist. Beschädigte Schalter müssen durch eine Elukundendienstwerkstatt ersetzt werden.

20 Lassen Sie Reparaturen nur von einer Elu-Kundendienstwerkstatt ausführten

Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einem anerkannten Fachmann ausgeführrt werden, andernfalls kann Unfallgefahr für den Betreiber entstehen.

Überprüfen der Lieferung

Die Verpackung enthalt:

1 Winkelbohrmaschine
1 Bohrfutterschlüssel
1 Bohrfutterschlüsselhalter
1 Bedienungsanleitung
1 Explosionszeichnung

• Vergewissem Sie sich, daß das Elektrowerkzeug sowie die Zubehrönteile beim Transport nicht beschädigt wurden.
• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch.

Gerätebeschreibung (Abb. A)

Ohne Elu-Winkelbohrmaschine wurde für den professionellen Einsatz und speziell zum Bohren an schwer zugänglichen Stellen entwickelt.

1 Bohrfutter
2 Schalteiste
3 Gehäuse
4 Bohrfutterschlüsselhalter
5 Bohrfutterschlüssel
6 Führungsloch
7 Bohrfutterschutz
8 Bohrfutterbacken

Elektrische Sicherheit

Der Elektromotor wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Elektrowerkzeuges angegebenen Spannung entspricht.

Ihr Elu-Elektrowerkzeug ist gemäß EN 50144 zweifach isoliert; eine Erdleitung ist aus thisem Grunde überflüssig.

CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 fur Klasse II (Doppelisolierung) - Geräte Typ 12 fur Klasse I (Schutzleiter) - Geräte
CH Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Auswechseln des Netzkabels oder -steckers

Defekte Netzkabel oder -stecker dürfen nur von einem autorisierten Fachbetrieb ausgewechselt werden. Ausgetauschte Netzkabel oder -stecker müssen danach fachgerecht entsorgt werden.

Verlängerungskabel

Verwenden Sie ein zugelassenes Veränderungskabel, das für die Leistungsaufnahme des Elektrowerkzeugs ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm². Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer vollig aus.

Zusammenbauen und Einstellen

Ziehen Sie vor dem Zusammenbauen und Einstellen immer den Netzstecker.

Einsetzen und Entfermen eines Bohrs (Abb. A)

• Drehen Sie ein Führungsloch (6) im Bohrfutter (1) hinter eine Öffnung im Bohrfutterschutz (7).
• Stecken Sie den Bohrfutterschlüssel ins Führungsloch (6).
• Öffnen Sie die Bohrflutterbacken (8), indem Sie den Schlüssel gegen den Uhrzeigersinn drehen.
• Stecken Sie den Schäft des Werkzeuges ins Bohrfutter.
• Stecken Sie den Bohrfutterschlüssel (5) nacheinander in alle drei Führungslocher des Bohrfutters undziehen Sie das Bohrfutter fest.
• Zum Entfernen des Werkzeuges gehen Sie in umgekehrter Reihenfolge vor.

Bohrfutterschlüsselhalter (Abb. D)

Ohriu-Winkelbohrmaschine wird mit einem Bohrfutterschlüsselhalter gefelfert.

• Bringen Sie den Bohrfutterschluss (5) wie abgebildet im Bohrfutterschlusshalter (4) an.

Gebrauchsanweisung

Beachten Sie immer die Sicherheitshinweise und die gultigen Vorschriften.

Gehen Sie vor Arbeitsbeginn folgendermaßen vor:

• Setzen Sie das entsprechende Bohrwerkzeug ein.
• Markieren Sie die Stelle, an der ein Loch gebohr werden soll.

EIN- und AUSschalten (Abb. A)

• Zum Einschalten des Elektrowerkzeuges drücken Sie die Schaltleiste (2).
• Zum Ausschalten des Elektrowerkzeuges setzen Sie die Schalteiste los.

Handhabung des Elektrowerkzeuges (Abb. B)

Dank der Schalteiste kann die Winkelbohrmaschine, wie die Abbildung zeigt, in entsprechenden Positionen gehalten werden. Dies erlaubt eine optimale undcomfortable Kontrolle über das Werkzeug.

Wenden Sie sich für{nahere Informationen über das richtige Zubehör an ihren Elu-Fachhändler.

Wartung

Ihr Elu-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.

Entfermen des Bohrfutters (Abb. C)

• Stecken Sie den Hebel des Bohrfutterschlüssels in ein Führungsloch des Bohrfutters (1).
• Schlagen Sie kräftig mit einem Holzhammer oder einem ählichen Werkzeug auf den Schlüssel (5), um das Bohrfutter entgegen dem Uhrzeigersinn zu lockern.
• Schrauben Sie das Bohrfutter von Hand los.

Schmieren

Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung.

Reinigung

Sorgen Sie davon, daß die Lüftungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch.

Recycling (nicht zutreffend für Österreich und die Schweiz)

Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycliert werden können und Stoffe, die fachgerecht entsorgt werden müssen. Eu und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugen ermöglich.

Ausgediente nett- und akkubetriebene Euw-Werkzeuge können beim Handel abgegeben oder direkt an Eu elingeschiedt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Reststoffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern.

Elu-Kundendienst

Alle Elu-Elektrowerkzeuge werden werkseitig grundlich getestet. Sollte eine Reparatur dennoch erforderlich sein, so wenden Sie sichitte an eine Elu-Kundendienstwerkstatt. Erfragen Sie die Ihnen am nachsten gelegene Elu-Kundendienstwerkstatt bei Ihrem Elu-Fachhändler oder bei der Elu-Hauptniederlassung Ihres Landes (siehe Rückseite dieser Bedienungsanleitung).

GARANTIE

30 TAGE GELD ZURUCK GARANTIE

Wenn Sie mit der Leistung Ihres Eu-Elektrowerkzeuges nicht vollig zufrieden sind, konnen Sie es unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei ihrem Eu-Fachhändler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht für Zubehör.

1JAHR GARANTIE

Die Garantiefrist von 12 Monaten gilt für alle Elu-Elektrowerkzeuge und beginnnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparatur-service
  Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-Elu-Zubehörteile verwendet wurden, die ausdrücklich von Elu als zum Betrieb mit Elu-Elektrowerkzeugen geeignet bezeichnet worden sind.

Mit dieser Garantiererklarung erhalten Sie eine zusätzliche Sicherheit. Sie schrankt jedoch in keinem Falle ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihr Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgangigmachung des Kaufes) auch Imrem Verkäfer gegenüber geltend machen.

Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Allemagne
