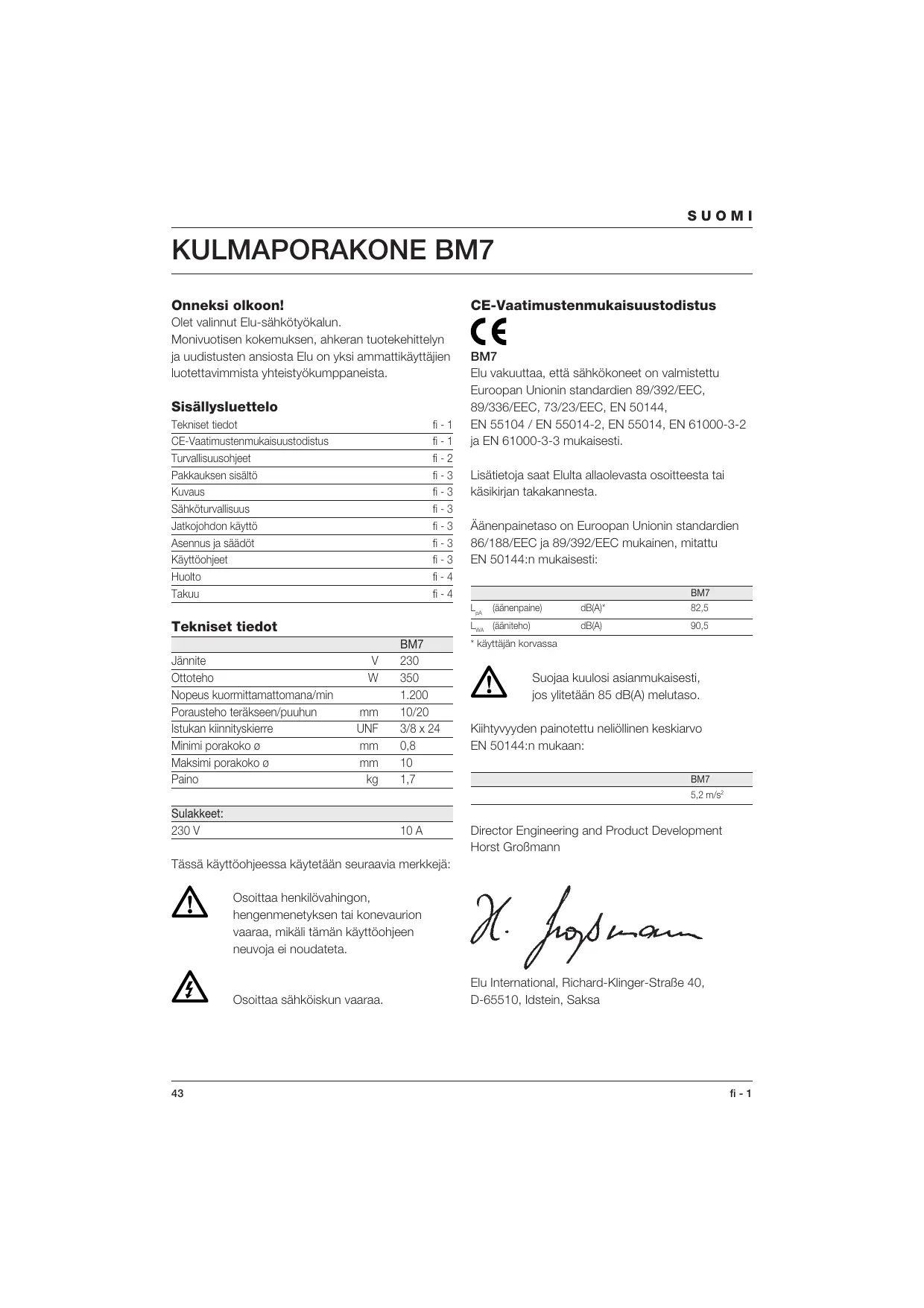

KÄYTTÖOHJE BM7 ELU

Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistuten ansiosta Elu on yksi ammattikayttajien luotettavimmista yhteistyokumppaneista.

Sisallysluettelo

Tekniset tiedot	fi - 1
CE-Vaatimustemukaisuustodistus	fi - 1
Turvallisuusohjeet	fi - 2
Pakkauksen sisältö	fi - 3
Kuvaus	fi - 3
Sähköturvallisuus	fi - 3
Jatkojhdon käytö	fi - 3
Asennus ja säädöt	fi - 3
Käytöohjeet	fi - 3
Huolto	fi - 4
Takuu	fi - 4

Tekniset tiedot

		BM7
Jännite	V	230
Ottoteho	W	350
Nopeus kuormittamattomana/min		1.200
Porausteho teräkseen/puuhun	mm	10/20
Istukan kiinnitskierre	UNF	3/8 x 24
Minimi porakoko ø	mm	0,8
Maksimi porakoko ø	mm	10
Paino	kg	1,7

Sulakkeet:

230 V

10 A

Tässä käytööhjeessa käytetään seuraavia merkkejä:

Osoittaa henkilövahingon,
hengenmenetyksen tai konevaurion
vaaraa, mikäli tämän käytööhjeen
neuvoja ei noudateta.

Osoittaa sahköiskun vaaraa.

CE-Vaatimustemmukaisuustodistus

BM7

Elu vakuuttaa, etta sahkokoneet on valmistetu
Europan Union in standardien 89/392/EEC,
89/336/EEC, 73/23/EEC, EN 50144,
EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2
ja EN 61000-3-3 mukaisesti.

Lisātietoja saat Elulta allaolevasta osoitteesta tai kāsikirjan takakannesta.

Äänenpainetaso on Europan Unionin standardien 86/188/EEC ja 89/392/EEC mukainen, mitattu EN 50144:n mukaisesti:

			BM7
LpA	(aänenpaine)	dB(A)*	82,5
LWA	(aäniteho)	dB(A)	90,5

• käytäjan korvassa

Suojaa kuulosi asianmukaisesti, jos yylitetaan 85 dB(A) melutaso.

Kiihtyvyden painotettu neliollinen keskiarvo EN 50144:n mukaan:

BM7

5.2 m/s²

Lue kayttöohje huolellisesti ennen koneen kayttöönottoa. Säilytä kayttöohje kaikkien koneen kayttäjien ulottuvilla. Näiden ohjeiden lisäksi tulee aina seurata työsuojeluviranomaisten ohjeita.

VAROITUS!

Sahköiskujen, loukkaantumisten ja palovaaran ehkäsemiseksi on noudatettava seuraavia perusturvallisuustoimenpiteita.

1 Käytä kuulosuojaimia

Eri materiaialeja tyostettäessä melutaso saattaa vaiddella ja kohota ajoittain yl 85 dB(A) rajan. Suojaa itsesi ja käytä ainaukuulosuoajmia.

2 Pidä työskentelyalue järjestyksessä

Epäjärestys tuo mukanaan onnettomuusvaaran.

3 Ajattele tyoskentelyvalueen vaikutusta tyohosi
Alä vie sahkötyokalua ulos sateseen.
Alä käytä sitä koskeissa tai mariissä tiloissa.
Järjestä työalueelle hyvä valiustus.
Alä käytä sahkötyokaluja palavien nesteiden tai kaasujen läheisyydessä.

4 Suojaudu sahköiskuila

Välta kosketusta sähköä johtaviin esineisiin,
kuten putkiin, pattereihin, liesiin tai jäkaappeihin.

5 Varjeltava lapsilta

Alä päästä lapsia työkalun tai jatkojohdon laheisyyteen.

Alle 16-vuotiaat tarvitsevat valvontaa.

6 Sälytä työkalua oikein

Kun et käytä työkalua, säilytä sitä kuivassa paikassa. Huolehdi siitta, etta saïlytyspaikka on lukittu ja niin korkealla, etteivat lapset ylety sinne.

7 Alä ylikuormita sahkötyokalua

Liiallisen leikkausvoiman käytö tai lian suuri työkappaleen syöttönopeus voi ylikuormittaa koneen. Kone toimii paremin ja turvallisemmin sille suunnitellulla suoritusalueella.

8 Valitse oikea sahkötyokalu

Ohjekirjassa on selvitetty laitteen oikea
käytöttarkoitus. Ota epavarmoissa tapauksiss
yhteys Elun edustajaan. Laitteen tai sihen liitelyn
lisälaiteen käytto ohjekirjan suositusten
vastaisesti voi aiheittaa henkilövahinkoja. Esim.
älä saaha käsipyörösahalla oksia tai polttopuita.

9 Pukeudu asianmukaisesti

Alä käytä lian valjia vaatteita tai koruja.

Ne voivat tartua likkuviin osin. Käytäulkonatyöskennellessä kumihansikkaita ja liukumattomia kenkä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

10 Käytä suojalaseja

Käytä suojalaseja, etteivat lastut työstettäessä
pääse vahingoittamaan silmiä.

Mikäli työsttäessä syntyy paljon põlya, käytä kasvosuojaa.

11 Huolehdi sāhköjohdon kunnosta

Alä koskaan kanna konetta liitantajohdosta alakä irrota pistoketta seinastā vetamälla johdosta. Suojaa liitantajhohto kuumuudelta, oljylta ja teraviltä reunoilta.

12 Kiinnitayokappale oikein

Tarkista aina, etta tyokappale on kiinnetty kunnolla.

13 Ålä kurottele

Seiso aina tukevasti ja tasapainossa.

14 Hoida tyokalua huolella

Pidä tyokalu puhtaana ja terät terävinä. Noudata tyokalun huolto-ohjeita sekä terän/ tyokalun vaihto-ohjeita. Tarkista liitäntäjohndon kunto säännöllisesti ja anna alan ammattilaisen vaihtaa se tarvittaessa uuteen. Tarkista myös jatkojto säännöllisesti ja uusi se tarvittaessa. Pidä tyokalun kädensijat kuivina ja puhtaina öljystä ja rasvasta.

15 Ota pistoke pois pistorasiasta

Irrota pistoke aina pistorasiasta, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen esim. sahan-, poran- tai jyrsinteräa.

16 Poista avaimet

Poista sātöavaimet ja asennustyökalut koneesta ennen kuin käynnistät sen.

17 Välta tahatonta käynistämista

Alä kanna konetta sormet virtakytkimellä koneen ollessa kytkettynä sahköverkloon. Tarkista, etta virtakytkin on pois paälä kun laitat pistokkeen pistorasiaan.

18 Jatkojhodot ulkokaytossa

Ulkona työskenneltäessä tulee aina käytääulkokäyttoön valmistetuja ja siten merkittyjä jatkojohtoja.

19 Ole tarkkaavainen

Keskity työhösi. Käytä tervettä järkeä.
Alä käytä sähkötyökalua, kun olet väsnyt.

20 Tarkista, etta sahkotyokalu on kunnossa ennen kuin laitat johdon pistorasiaan

Ennen kuin otat koneen kayttöön,
tarkista turvalaitteet ja kaikki koneen osat.

Nain varmistat, etta kone toimii sille asetettujen vaatimusten mukaisesti. Tarkista, etta likkuvat osat toimivat moitteettomasti ja etta kaikki osat ovat kunnossa ja oikein asennetut.

Tarkista myös, etta kaikki muut käytöön mahdollisesti vaikuttavat tekijät ovat kunnossa.

Vika suojausjarestelmassa tai vialinen osa tulee korjata tai vaihtaa valtuutetussa ammattilikkeessä, mikäli käyttoohjeissa ei toisin mainita.

Vialinen virtakytkin tulee vaihtaa alan ammattilikkeessä. Alä käytä sähkötyokalua, mikäli virtakytkin ei toimi kunnolla.

21 Turvallisuudeksi

Käytä vain käytöohjeessa ja tuotekuvastossa suositteluja lisavarusteita ja -laitteita. Jonkin muun laitteen käytö voi aiheuttaa onnettomuuden.

22 Korjauta koneesi Elun valtuuttamalla huoltokorjaamolla

Täm sähkötyokalu on asiaankuuluvienturvallisuusmaäräysten mukainen.

Turvallisuussyistä vain valtuutetut ammattilaiset saavat huoltaa sähkolaitteita.

Pakkauksen sisälto

Pakkaus sisäläa:

1 Kulmaporakone
1 Istukka-avain
1 Istukka-avaimen pidin
1 Kayttoohje
1 Hajoituskuva

• Tarkista etteivat kone, sen osat tai lisavarusteet ole viottuneet kuljetuksen aikana.
• Lue tāmä kāyttoohje huolellisesti ennen koneen kāyttoönttoa.

Kuvaus (kuva A)

Elun kulmaporakone on ammattikäyttoön tarkoitetttuövaline, jolla on mahdollista porata ahtaissakin paikoissa.

1 Istukka
2 Virtakytkin
3 Moottorirunko
4 Istukka-avaimen pidin
5 Istukka-avain
6 Ohjausreikä
7 Istukan suojus
8 Istukan leuat

Sähköturvallisuus

Sähkömootori on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, etta virtalähde vastaa arvokilvessä ilmoitettua jännitetta.

Elu-koneesi on kaksoiseristetty EN 50144:n mukaisesti; siksi ei tarvita maadoitusjohtoa.

Kaapelin tai pistotulpan vaihto

Kun vaihdat kaapelin tai pistotulpan, havita seturvallisesti.Pistoke,jossa on paljaita johtimia, on vaarallinen kiinnitetytna jannitteisen pistorasiaan.

Jatkojohdon käytto

Jos jatkojohtoa tarvitaan, käytä tämän laitteen vaatimuksiin sopivaa (katso arvokilven tiedot) suojamaadoitettua kaepelia. Minimijohdinkoko on 1,5 mm². Jos käytät kaepelikelaa, keri kaepeli aina täysin auki.

Asennus ja saaedot

Vedä pistokytkin pistorasiasta aina ennen asennusta.

Terän asennus ja irrotus (kuva A)

Kohdista istukan (1) ohjausreikä (6) istukan suojuksen (7) reiän kanssa.
- Työnnä istukka-avain ohjausreikään (6).
- Avaa istukan leuat (8) kiertamalla avainta vastapäivään.
- Työnnä terä istukkaan.
- Kirstä istukan leuat kaikista kolmesta reiastä.
- Irrottaessasi teräa toimi pänvastaisessa järestykssessa.

Istukka-avaimen pidin (kuva D)

Elu-kulmapora on varustettu istukka-avaimen pitimellä.

• Säyltä istukka-avainta (5) istukka-avaimen pitimessä (4) kuten kuvassa on esitetty.

Käytöohjeet

Noudata aina turvallisuusohjeita ja voimassa olevia saantjä.

Ennen koneen käytöa:

• Asenna sopiva terä.
• Merkitse porattava kohta.

Virtakytkimen kayttäminen (kuva A)

• Kännistä kone painamalla virtakytkintä (2).
• Sammuta kone vapauttamalla virtakytkin.

Koneen kayttäminen (kuva B)

Leveän virtakytkimen ansiosta porakonetta voidaan käytträ monissa eri asennoissa helposti ja hallitusti.

Ota yhteys myyjässi halutessasi tietoja sopivista lisātarvikkeista.

Huolto-ohjeita

Elu-sahkötyokalusi on suunnitelu käytettväksi pitkān aikaa mahdollisimman vähällä huololla. Asianmukainen käytto ja saännönmukainen puhistus takaavat laitteen jatkuvan toiminnan.

Istukan irrottaminen (kuva C)

• Kiristä istukka kiinni ja työnnä istukka-avaimen kahvan suora pää yhteen istukan (1) kolmesta reliästa.
• Irrota istukka napsauttamalla istukka-avainta (5) terävästi esimi. puunujjalla vastapäivään.
• Ruuva astukka irti kasin.

Voitelu

Sähkötyokalusi e tarvitse lisävoitelua.

Puhdistus

Pida tuletusaukot puhtaina ja puhdista runko saannollisesti pehmeallä rievulla.

Koneen ympäristöystävällinen havitys

Kun koneesi on käytetty loppuun, alä heita sitā tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierratyskesukkseen tai jatā valtuutettuun Elun huoltopisteeseen, jossa se havitetaän ympräristöystävällisella tavalla.

Huolto

Mikäli koneeseen tulee vikaa, jätä se aina Elun valtuuttamaan huoltopisteeseen korjattavaksi. (Tietoja saat uusimmasta tuoteluettelostamme/ hinnastostamme tai ota yhteyttä Eluun.)

Jatkuvan tuotekehittelyn seuraufsena näm tiedot saattavat muuttua. Niistä emme ilmoita erikseen.

TAKUU

30 PAIVAN TYYTVAISYYSTAKUU

Jos et ole tãysin tytyväinen Elu-työkalusi, palauta se myjälle tai valtuutettuun Eluhuoltopisteeseen 30 paivän sisällä ostopävastä, niin saat rahasi takaisin tai vaihtokoneen.

Tuote on palautettava taydellisenä ja ostokuitti on esitettäv.

- YHDEN VUODEN TAKUU

Jos Elu-tuotteesi menee epakuntoon materiaali tai valmistusvikojen takia 12 kuukauden sisallostopäivastā, vaid damme viottuneet osat uusiin tai vaid damme koko yksikon ilmaiseksi edellyttäen, etta:

• Tuotetta ei ole käytetty värin.
  Valtuuttamattomat hemkilot eivat ole yrittaneet korjata sita.
• Päiväyksellä varustettu ostokuitti esitetään.

Lähimmän Eu-myjäsi tai valtuutetun Eu-huoltopisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteytä Eluun.
