BM7 - Trapano elettrico ELU - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trapano angolare elettrico
Marca	ELU
Modello	BM7
Tensione di alimentazione	230 V
Potenza assorbita	350 W
Velocità a vuoto	1200 giri/min
Capacità di foratura acciaio	10 mm
Capacità di foratura legno tenero	20 mm
Capacità minima del mandrino	0,8 mm
Capacità massima del mandrino	10 mm
Asse del mandrino	UNF 3/8 x 24
Peso	1,7 kg
Fusibile raccomandato	10 A
Livello di pressione acustica (LpA)	82,5 dB(A)
Livello di potenza acustica (LwA)	90,5 dB(A)
Vibrazione (accelerazione ponderata)	5,2 m/s²
Doppio isolamento	Sì (conforme EN 50144)
Interruttore	Acceso/Spento
Contenuto della confezione	Trapano, chiave mandrino, staffa di fissaggio, manuale, disegno esploso
Manutenzione	Pulizia con panno morbido; nessuna lubrificazione necessaria
Garanzia	1 anno (condizioni nel manuale)
Utilizzo previsto	Foratura in luoghi di difficile accesso

Domande frequenti - BM7 ELU

Come cambiare una punta sul trapano ELU BM7?

Per cambiare una punta, staccare la spina dalla presa. Ruotare uno dei fori del mandrino davanti a un incavo del protettore. Inserire la chiave del mandrino nel foro e girare in senso antiorario per aprire le ganasce. Introdurre il gambo della punta, quindi serrare girando la chiave in senso orario in ogni foro del mandrino.

Qual è la potenza del trapano BM7?

Il trapano ELU BM7 ha una potenza assorbita di 350 W e una tensione di 230 V. La sua velocità a vuoto è di 1200 giri/min.

Come manutenere il trapano ELU BM7?

Per la manutenzione, pulire regolarmente l'alloggiamento con un panno morbido. Assicurarsi che le fessure di ventilazione rimangano sgombre. L'utensile non richiede alcuna lubrificazione aggiuntiva. Staccare sempre l'utensile prima di qualsiasi manutenzione.

Quali accessori sono compatibili con la BM7?

Utilizzare punte con gambo adatto: capacità del mandrino da 0,8 a 10 mm. L'asse del mandrino è UNF 3/8 x 24. Contattare il rivenditore per accessori consigliati.

Il trapano BM7 è adatto per forare il metallo?

Sì, il trapano ELU BM7 può forare l'acciaio fino a 10 mm di diametro. Per il legno tenero, la capacità è di 20 mm. Utilizzare sempre punte adatte al materiale.

Cosa fare in caso di surriscaldamento del trapano?

Se l'utensile si surriscalda, fermarlo immediatamente rilasciando l'interruttore. Lasciarlo raffreddare. Verificare che le fessure di ventilazione non siano ostruite. Evitare sovraccarichi prolungati.

Come utilizzare l'interruttore acceso/spento?

Per accendere, premere l'interruttore (2). Per spegnere, rilasciarlo. La sua forma allungata consente una presa comoda e un controllo ottimale.

Posso usare una prolunga con la BM7?

Sì, se necessario, utilizzare una prolunga omologata adatta alla potenza (350 W). La sezione minima del conduttore è di 1,5 mm². Srotolare completamente il cavo se si utilizza un avvolgitore.

Cosa contiene la confezione del trapano ELU BM7?

La confezione comprende: il trapano angolare, una chiave del mandrino, una staffa di fissaggio per la chiave, un manuale di istruzioni e un disegno esploso.

Il trapano BM7 è garantito?

Sì, il trapano ELU BM7 beneficia di una garanzia di un anno dalla data di acquisto. Copre i difetti di fabbricazione a condizione di un uso corretto e dell'assenza di riparazioni da parte di personale non qualificato. Conservare la prova d'acquisto.

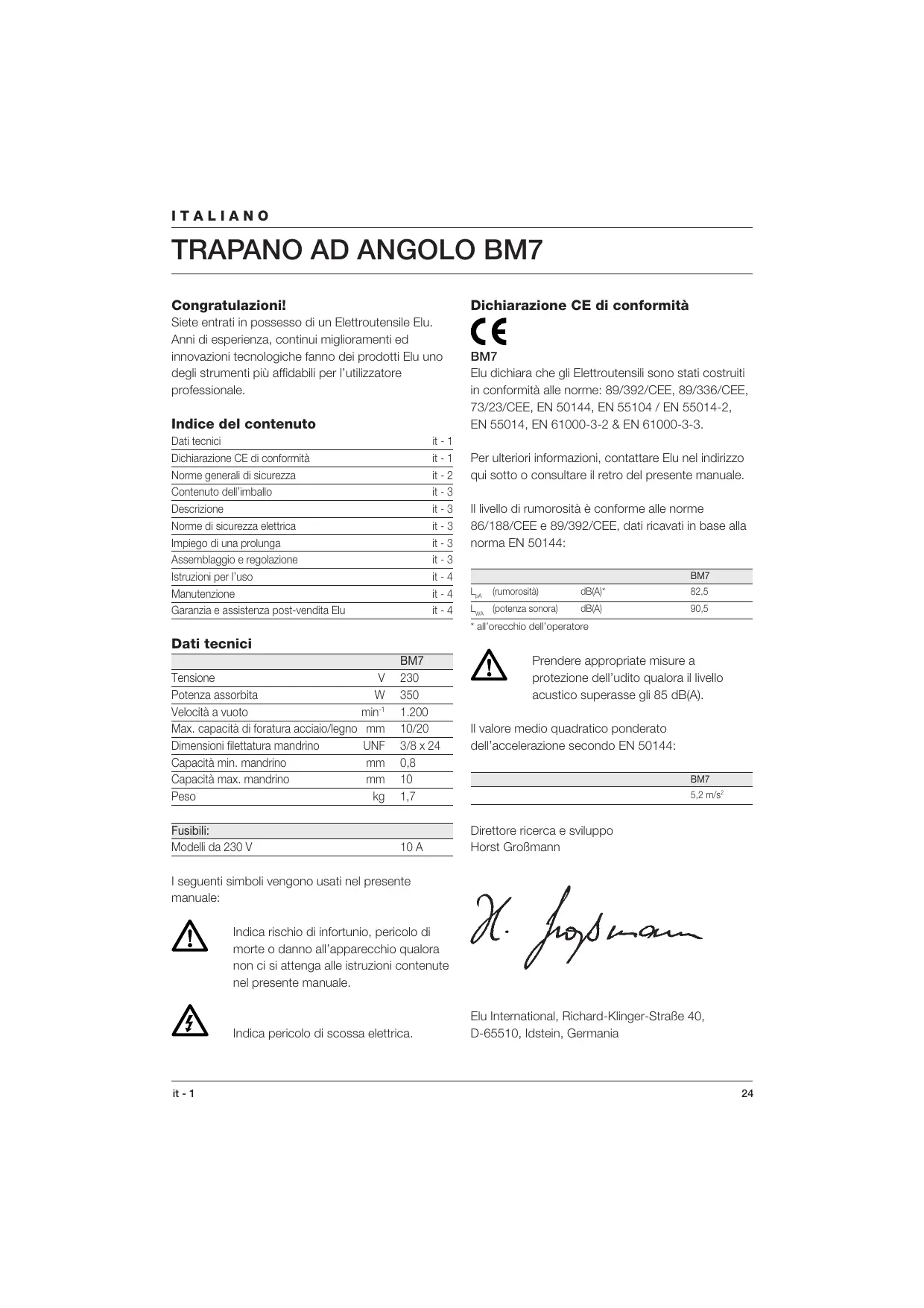

MANUALE UTENTE BM7 ELU

Siete entrati in possesso di un Eletttroutensile Elu. Anni di esperienza, continui miglioramenti ed innovazioni technologiche fanno dei prodotti Elu uno degli strumenti più affidavitili per l'utilizzatore professionale.

Indice del contentuto

Dati tecnici	it - 1
Dichiarazione CE di conformità	it - 1
Norme generali di sicurezza	it - 2
Contenuto dell'imballo	it - 3
Descrizione	it - 3
Norme di sicurezza elettrica	it - 3
Impiego di una prolonga	it - 3
Assemblaggio e regolazione	it - 3
Istruzioni per l'uso	it - 4
Manutenzione	it - 4
Garanzia e assistenza post-vendita Elu	it - 4

Dati tecnici

		BM7
Tensione	V	230
Potenza assorbita	W	350
Velocità a vuoto	min-1	1.200
Max. attività di foratura acciaio/legno	mm	10/20
Dimensioni filetture mandrino	UNF	3/8 x 24
Capacità min. mandrino	mm	0,8
Capacità max. mandrino	mm	10
Peso	kg	1,7

Fusibili:

Modell da 230 V 10 A

I seguenti symboli vengono usati nel presente manuale:

Indica rischio di infortunio, pericolodi morte o danno all'apparecchio qualora non ci si attenga alle istruzioni contenate nel presente manuale.

Indica pericolodi scossa elettrica.

Dichiarazione CE di conformità

BM7

Elu dichiara che gli ElettROUTensili sono stati costruiti in conformità alle norme: 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Per ulteriori informazioni, contattare Elu nel indirizzo qui除去 o consultare il retro del presente manuale.

Il livello di rumorosità è conforme alle norme 86/188/CEE e 89/392/CEE, dati ricavati in base alla norma EN 50144:

			BM7
LpA(rumorosità)		dB(A)*	82,5
LWA(potenza sonora)		dB(A)	90,5

• all'orecchio dell'operaatore

Prendere appropriate misure a protezione dell'udito qualora il livello acustico superasse gli 85 dB(A).

Il valore medio quadratico ponderato dell'accelerazione secondo EN 50144:

BM7

5,2 m/s2

Direttore ricerca e sviluppo Horst GroBmann

Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Germania

Norme generali di sicurezza

Durante l'utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza alla ridurre i rischi d'incendio, scariche elettriche e ferimenti. Leggere attendamente le seguenti istruzioni prima di utilizzato il prodotto. Custodire con cura le istruzioni!

Norme generali

1 Tenere pulita l'area di lavoro

Ambiente e bianchi di lavoro in disordine possono essere causa d'incidenti.

2 Tener presenti le caratteristiche dell'ambiente di lavoro

Non esporre gli utensili elettrici all'umidità. Tenere ben illuminata l'area di lavoro. Non usare gli utensili elettrici in luoghi con atmosfera gassosa o infiammabile.

3 Proteggersi da scariche elettriche

Evitare il contatto con oggetti dotati di collegamento a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può augmentare la sicurezza elettrica collegando in series un trasformatore d'isolamento o un interrottore salvavita.

4 Tenere i bambini lontani dall'area di lavoro

Non permettere che persone estranee tocchino l'utensile o il cavo di prolonga. Per i ragazzi di età inferiore ai 16 anni è richiesta la supervisione di un adulto.

5 Cavo di prolunga per l'uso esterno

Se I'utensile viene utilizzato all'aperto, si faccia uso sostanto di un cavo di prolunga di tipo idoneo, appositamente previsto e contrassegnato per l'uso esterno.

6 Custodia dell'eletttroutensile dopo l'uso

Riporre gli Elettrotensili in luogo sicuro e ben asciutto, fuori alla portata dei bambini.

7 Usare il vestiario appropriato

Evitare l'uso di abiti svolazzanti, catinene, ecc. in
quanto potrebbero rimanere presi nelle parti mobili
dell'utensile. Lavorando all'aperto indossare quanti
di gomma e scarpe con suole antisdrucciolo.
Raccogliere i capelli se si portano lunghi.

8 Usare occhiali protettivi

Usare inoltre una maschera antipolvere qualora si producano polvere o particelle volatili.

9 Rumorosità eccessiva

Prendere appropriate misure a protezione dell'udito se il livello acustico supera gli 85 dB(A).

10 Bloccare il pezzo da lavorare

Usare pinze o morphe per bloccare il pezzo da lavorare, ciò augmente la sicurezza e consente di mantenere entrambé le mani libere per operare meglio.

11 Non sbilanciarsi

Mantenere sempre un buon equilibrio evitando positizioni malsicure.

12 Evitare accensioni accidentali

Non eseguire il trasporto dell'Elettroutensile collegato alla rete di alimentazione tenendo il dito sull'interruttore. Assicurarsi che l'interruttore sa in posizione OFF prima di inserire la spina.

13 Stare sempre attenti

Prestare attenuationa quanto si sta facendo. Usare il proprio buon senso e nonutilizzato I'utensile quando si è stanchi.

14 Staccare l'alimentazione dell'utensile

Specnere l'utensile ed attendere il suo arresto completo prima di lasciarlo incustodito.
Staccare la spina alla presa se l'utensile rimane inutilizzato e prima di eseguire qualsiasi operazione di manutenzione dell'utensile o di sostituzione degli accessori.

15 Non lasciare sull'utensile chiavi o strumenti di misura

Prima diMETTERe in funzione I'Elettrotensile si abbia cura di togliere chiavi e altri strumenti.

16 Usare l'utensile adatto

L'utilizzo previsto èindicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza.

Attenzione! L'uso di accessori o attrezzature diversi, o l'impiego del presente utensile per scopi diversi, da quelli raccomandi nel manuale d'uso possono comportare il rischio di infortuni.

17 Non abusare del cavo elettrico

Non trascinare l'utensile né disinserire la spina strattonando il cavo di alimentazione.

Proteggere il cavo dal calore, dagli oli minerali e dagli bordi taglienti.

18 Mantenere l'utensile con cura

Tenere gli accessori sempre ben affati e puliti per un migliorie e più sicuro utilizzato. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori.

Controllare periodicamente lo stato del cavo di alimentazione, e se danneggiato farlo riparare presso un Centro di Assistenza tecnia autorizzato Elu. Tenere gli organi di lavoro puliti, asciutti e privi di olio o grasso.

19 Controllare che non vi siano parti danneggiate

Prima dell'utilizzo controllare scrupolosamente che non vi siano parti danneggiate e che l'utensile sa in grado di effettuare il suo lavoro in modo corretto. Controllare l'allamento delle parti mobili assicurandosi che non vi siano grippaggi, danni ai componenti o ai supporti, e altre condizioni che possocono promiettere il buon funzionamento dell'utensile. Dispositivi di sicurezza e altre parti difettose devono essere riparate o sostituite secondo le modalità previste. Non usare l'utensile se l'interruttore è difettoso e provvedere alla sua sostituzione ricorrendo ad un Centro di Assistenza autorizzato Elu.

20 Rivolgersi ai Centri di Assistenza Tecnica autorizzati Elu per le riparazioni

Il presente ElettROUTensile è conforme alle principali norme di sicurezza vigenti. Per evitare pericolò di infortuni, le riparazioni alle apparecchiature elettriche devono essere effettuate esclusamente da personale qualificato.

Contenu dell'imballo

L'imballo comprende:

1 Trapano di angolo
1 Chiavetta mandrino
1 Supporto chiavetta mandrino
1 Manuale istruzione
1 Disegno esploso

• Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.

Descrizione (fig. A)

Il trapano di angolo Elu è e un elettrotensile professionale progettato espressamente per l'esecuzione di forature in spazi limitati.

1 Mandrino
2 Interruftlore
3 Foro ventilazione

4 Supporto chiavetta mandrino
5 Chiavetta mandrino
6 Foro chiave
7 Riparo mandrino
8 Griffe del mandrino

Norme di sicurezza elettrica

Il motore elettrico è stato predisisto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello individato sulla targhetto.

Il Vostro utensile Elu è fornito di doppio isolamento, in ottemperanza alla norma EN 50144, per le quale non è richiesta la messa a terra.

Per la sostituzione del cavo di alimentazione, utilizzato sempre la spina di tipo prescritto.

Tip11 per la classe II (doppio isolamento)- utensili elettrici
Tipo 12 per la classe I (messa a terra)- utensili elettrici

Gli apparecchi portatili,utilizzati in ambiente esterno, devono essere collegati ad un interrottore differenziale.

Sostituzione del cavo o della spina

Quando occorre sostuire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso insere una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.

Impiego di una prolonga

In caso di impiego di una prolonga, quest'ultima dovrè essere di tipo omologato e di dimensioni idonee a garantire l'alimentazione elettrica dell'apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduzione è 1,5 mm². Se si utilizesza un avvolGITore, estrarre il cavo per l'intera lunghezza.

Assemblaggio e regolazione

Prima di effettuare il montaggio o la regolazione disinserire sempre la spina dalla presa di alimentazione.

Inserimento ed estrazione punte a forare (fig. A)

• Allineare il foro chiave (6) del mandrino (1) con un'apertura del riparo mandrino (7).
• Inserire la chiavetta del mandrino nel foro chiave (6).
• Aprire le griffe del mandrino (8) mediante rotazione antioraria.
• Inserire la punta nel mandrino.
• Serrare il mandrino.
• Per togliere la punta agire nel modo contrario.

Supporto chiavetta mandrino (fig. D)

Il trapano ad angolo Elu è dotato di supporto chiavetta mandrino.

• Montare la chiavetta del mandrino (5) sul relativo supporto (4) come illustrato.

Istruzioni per l'uso

Osservare sempre le istruzioni per la sicurezza e le normative vigenti.

Prima di mettere in funzione l'utensile:

• Inserire il tipo di punta più adatto.
• Segnare il punto di foratura.

Accensione/Spegnimento (ON/OFF) (fig. A)

• Per attivare l'utensile, premere l'interruttore (2).
• Per arrestare l'utensile, rilasciare l'interruttore.

Impiego utensile (fig. B)

Grazie al tipo di interrupttre montato sull'utensile, il trapano si può impiegare in posizioni diverse come illustrato, in modo da ottimizzare le possibilità di controllo e le condizioni di lavoro.

Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.

Manutenzione

Il Vostro Elettroutensile Elu è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre ave cura dell'utensile e sottomporlo a manutenzione periodica.

Rimozione mandrino (fig. C)

• Inserire l'estremità diritta del supporto chiavetta mandrino nel mandrino (1).
• Per allentare il mandrino battere la chiavetta (5) in direzione antioraria mediante un mazzuolo in legno o utensile analogy.
• Svitare manualmente il mandrino.

Lubrificazione

Il Vostro elettrotensile non richiede lubricazione addizionale.

Pulitura

Tenere libere le feritoie di ventilazione e pulire l'esterno dell'utensile periodicamente con un panno morbido.

Utensili inutilizzabili e tutela ambientale

Per garantire l'eliminazione degli utensili non piùutilizzabili nel rispetto dell'ambiente, si consiglia diportare il vostro vecchio utensile presso uno dei centri di assistenza Elu, che disporranno della loro eliminazione nel rispetto dell'ambiente.

Garanzia e assistenza post-vendita Elu

Tutti gli elettroutensili Elu vengono sottoposti a severi collaudi prima di lasciare la fabbrica.

GARANZIA

GARANZIA TOTALE DI UN ANNO

Se il vostro prodotto Elu non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi alla data di acquisto, provederemo alla sostuzione gratuite delle parti difettose o a nostro giudizio, alla sostuzione gratuite dimostrato che:

• Il prodotto venga ritornato al centro di assistenza Elu, con la prova della data di acquisto.
  Il prodotto non abbia subito abusi ed il difetto non sua stato causato da incuria.
• Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all'estero, dal nostro staff distribuito.

Contattare il proprio rivenditore abituale o la Sede Centrale della Elu per ottenere l'indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale).
