BM7 - Perceuse électrique ELU - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Perceuse électrique
Alimentation	Électrique filaire
Vitesse variable	Oui
Mandrin	Auto-serrant
Puissance	Non précisé
Couple	Non précisé
Poids	Non précisé
Longueur du câble	Non précisé
Fonction percussion	Non précisé
Accessoires inclus	Non précisé
Utilisation recommandée	Perçage général
Ergonomie	Poignée ergonomique
Garantie	Non précisé
Poignée supplémentaire	Oui
Type de mandrin	Clé ou auto-serrant

FOIRE AUX QUESTIONS - BM7 ELU

Comment configurer le ELU BM7 pour la première fois ?

Pour configurer le ELU BM7, commencez par le brancher à une prise électrique appropriée. Ensuite, référez-vous au manuel d'utilisation pour suivre les étapes de configuration initiale, notamment le choix des paramètres de fonctionnement.

Que faire si le ELU BM7 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en débranchant puis rebranchant l'alimentation.

Comment nettoyer le ELU BM7 ?

Pour nettoyer le ELU BM7, débranchez l'appareil et utilisez un chiffon doux légèrement humide pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Le ELU BM7 fait un bruit anormal, que dois-je faire ?

Si vous entendez des bruits inhabituels, arrêtez immédiatement l'appareil et débranchez-le. Vérifiez s'il y a des obstructions ou des pièces desserrées. Si le problème persiste, contactez le service client.

Où puis-je trouver des pièces de rechange pour le ELU BM7 ?

Les pièces de rechange pour le ELU BM7 peuvent être commandées auprès de votre revendeur local ou directement sur le site web du fabricant.

Quelle est la garantie du ELU BM7 ?

Le ELU BM7 est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Vérifiez votre manuel pour plus de détails ou contactez le service client.

Comment résoudre un problème de surchauffe avec le ELU BM7 ?

Si le ELU BM7 surchauffe, éteignez-le immédiatement et débranchez-le. Assurez-vous qu'il y a une ventilation adéquate autour de l'appareil et qu'il n'est pas obstrué. Si le problème persiste, contactez le service après-vente.

Peut-on utiliser le ELU BM7 à l'extérieur ?

Le ELU BM7 est conçu pour une utilisation en intérieur. Ne l'utilisez pas à l'extérieur ou dans des environnements humides, car cela pourrait endommager l'appareil.

Quels accessoires sont compatibles avec le ELU BM7 ?

Vous pouvez utiliser divers accessoires recommandés dans le manuel d'utilisation du ELU BM7. Assurez-vous que les accessoires sont compatibles pour garantir un fonctionnement optimal.

MODE D'EMPLOI BM7 ELU

7 Overbelast/DDEeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIe

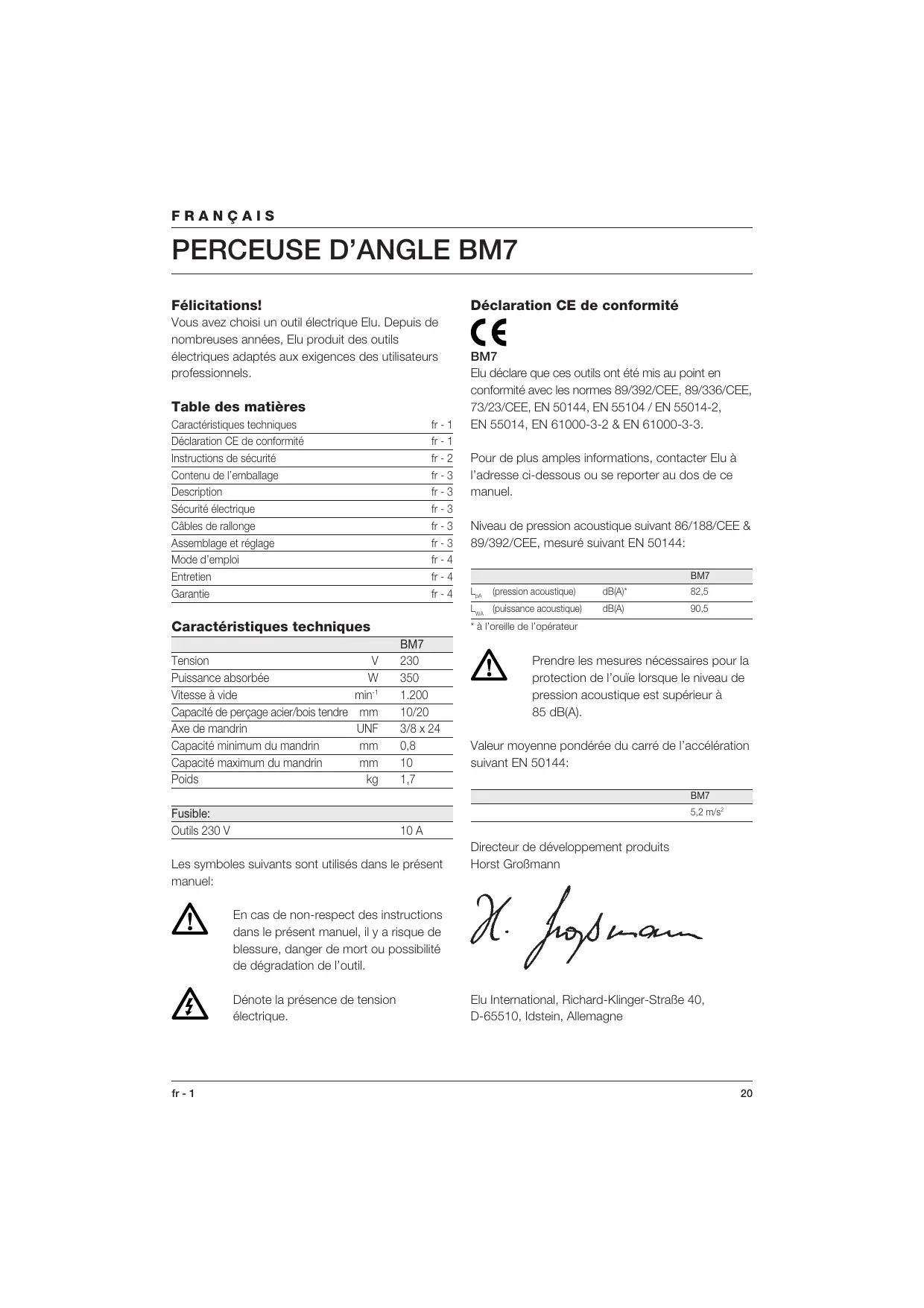

Vous avez choisi un outil électrique Elu. Depuis de nombreuses années, Elu produit des outils électriques adaptés aux exigences des utilisateurs professionnels.

Table des matières

Caracteristiques techniques	fr - 1
Déclaration CE de conformité	fr - 1
Instructions de sécurité	fr - 2
Contenu de l'emballage	fr - 3
Description	fr - 3
Sécurité électrique	fr - 3
Câbles de rallonge	fr - 3
Assemblage et réglage	fr - 3
Mode d'emploi	fr - 4
Entretien	fr - 4
Garantie	fr - 4

\section*{Caractéristiques techniques}

		BM7
Tension	V	230
Puisance absorbée	W	350
Vitesse à vide	min-1	1.200
Capacité de perçage acier/bois tendre	mm	10/20
Axe de mandrin	UNF	3/8 x 24
Capacité minimum du mandrin	mm	0,8
Capacité maximum du mandrin	mm	10
Poids	kg	1,7

Fusible:

Outils 230 V 10 A

Les symboles suivants sont utilisés dans le présent manuel:

En cas de non-respect des instructions dans le présent manuel, il y a risque de blessure, danger de mort ou possibilité de dégradation de l'outil.

Dénote la présence de tension électrique.

BM7

Elu déclare que ces outils ont été mis au point en conformité avec les normes 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Pour de plus amples informations, contacter Elu à l'adresse ci-dessous ou se reporter au dos de ce manuel.

Niveau de pression acoustique suivant 86/188/CEE & 89/392/CEE, mesure suivant EN 50144:

		BM7
LpA(pression acoustique)	dB(A)*	82,5
LwA(puissance acoustique)	dB(A)	90,5

Prendre les mesures nécessaires pour la protection de l'ouie lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

Valeur moyenne pondérée du carré de l'accélération suivant EN 50144:

BM7

5,2 m/s2

Directeur de développement produits Horst Großmann

Instructions de sécurité

Afin de réduire le risque de décharge électrique, de blessure et d'incendie lors de l'utilisation d'outils ÉLECTRIQUES, observer les consignes de sécurité fondamentales en vigueur. Lire les instructions avant d'utiliser l'outil.

Conserver ces instructions de sécurité!

Généralités

1 Tenir votre aire de travail propre et bien rangée. Le désordre augmente les risques d'accident. 2 Tenir compte des conditions ambiantes. Ne pas exposer les outils électriques à l'humidité. Veiller à ce que l'aire de travail soit bien éclairée. Ne pas utiliser d'outils électriques en présence de liquides ou de gaz inflammables.

3 Attention aux décharges électriques

Eviter le contact corporel avec des éléments reliés à la terre, comme par exemple tuyaux, radiateurs, cuisinières électriques et réfrigérateurs. Sous des conditions de travail extrêmes (par exemple : humidité élevée, dépôt de poussières métalliques, etc.) la sécurité électrique peut être augmentée en insérant un transformateur d'isolement ou un disjoncteur différentiel (FL).

4 Tenir les enfants éloignés

Ne pas permettre que d'autres personnes touchent l'outil ou le câble de rallonge. La supervision est obligatoire pour les moins de 16 ans.

5 Câble de rallonge pour l'extérieur

À l'extérieur, n'utiliser que des câbles de rallonge homologués portant le marquage correspondant.

6 Ranger vos outils dans un endroit sûr

Ranger les outils non utilisés dans un endroit sec, fermé à clé et hors de la portée des enfants.

7 Porter des vêtements de travail appropriés

Ne pas porter de vêtements flottants ou de bijoux. Ils pourraient être happés par les pièces en mouvement.

Lors de travaux à l'extérieur, il est recommandé de porter des gants en caoutchouc et des chaussures à semelle anti-dérapante. Le cas échéant, porter une garniture convenable retenant les cheveux longs.

8 Porter des lunettes de protection

Utiliser aussi un masque si le travail exécuté produit de la poussière ou des copeaux volants.

9 Attention au niveau de pression acoustique

Prendre les mesures nécessaires pour la protection de l'ouie lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

10 Bien fixer la pièce à travailler

Pour plus de sécurité, fixer la pièce à travailler avec un dispositif de serrage ou un étau. Ainsi, vous aurez les deux mains libres pour manier l'outil.

11 Adopter une position confortable

Toujours tenir les deux pieds à terre et garder l'équilibre.

12 Éviter tout démarrage involontaire

Ne pas porter l'outil en ayant un doigt placé sur l'interrupteur. Mettre l'interrupteur en position arrêt avant de mettre la fiche dans la prise.

13 Faire preuve de vigilance

Observer votre travail. Faire preuve de bon sens. Ne pas employer l'outil en cas de fatigue.

14 Enlever la fiche de la prise

Débrancher l'outil et attendre qu'il soit complètement immobilisé avant de le poser, de procéder à l'entretien ou au changement d'accessoires.

15 Enlever les clés de réglage

Avant de mettre l'outil en marche, retirer les clés et outils de réglage.

16 Utiliser l'outil adéquat

Le domaine d'utilisation de l'outil est précisé dans le présent manuel.

Ne pas utiliser d'outils ou d'accessoires de trop faible puissance pour exécuter des travaux lourds.

Ne pas utiliser des outils à des fins et pour des travaux pour lesquels ils n'ont pas été conçus.

Attention! L'utilisation d'accessoires autres que ceux recommandés dans le présent manuel pourrait entraîner un risque de blessure. Utiliser l'outil conformément à sa destination.

17 Préserver le câble d'alimentation

Ne pas porter l'outil par le câble et ne pas tirer sur celui-ci pour débrancher la fiche de la prise. Préserver le câble de la chaleur, de l'huile et des arêtes vives.

18 Entretenir vos outils avec soin

Maintenir vos outils affûtés et propres afin de travailler et plus sûrement.

Observer les instructions d'entretien et de changement d'accessoires.

Vérifier régulièrement l'état du câble d'alimentation et, s'il est endommagé, le faire changer par votre Service Élu/agréé. Vérifier périodiquement le câble de rallonge et le remplacer s'il est endommagé. Maintenir les poignées sèches et exempts d'huile et de graisse.

19 Contrôler si votre outil est endommagé

Avant d'utiliser l'outil, vérifier qu'il n'est pas endommagé. Pour cela, contrôler l'alignement des pièces en mouvement et leur grippe évientuel. Tous les composants doivent être montés correctement et remplir les conditions pour garantir le fonctionnement impeccable de l'outil. Faire réparer ou échanger tout dispositif de sécurité et toute pièce endommagée conformément aux instructions. Ne pas utiliser l'outil quand l'interrupteur est défectueux. Faire replacer l'interrupteur par un Service Elu agréé.

20 Faire réparer votre outil par un service élue/agréé

Cet outil est conforme aux consignes de sécurité en vigueur. La réparation des outils électriques est strictement réservée aux personnes qualifiées.

Contenu de l'emballage

1 perceuse d'angle 1 clé de mandrin 1 patte de fixation pour clé de mandrin 1 manuel d'instructions 1 dessin éclaté

• Vérifier si l'outil, les pièces ou les accessoires ne représentent pas de dommages dus au transport.
• Prendre le temps de lire et de comprendre parfaitement le présent manuel avant de mettre votre outil en marche.

Description (fig. a)

Votre perceuse d'angle Elu est un outil professionnel mis au point pour le percage dans des endroits d'accès difficile.

1 Mandrin 2 Interrupteur MARCHE/ARRET 3 Boîtier moteur 4 Patte de fixation pour clé de mandrin 5 Clé de mandrin 6 Trou pour clé de mandrin 7 Protecteur de mandrin 8 Mâchoires

Sécurité électrique

Le moteur électrique a été conçu pour une seule tension. Vérifier si la tension secteur correspond à la tension indiquée sur la plaque d'identification.

Cet outil à double isolation est conforme à la norme EN 50144 ; un branchement à la terre n'est donc pas nécessaire.

CH toujours utiliser la fiche prescrite lors du remplacement du câble d'alimentation.

Type 11 pour la classe II

Type 12 pour la classe I

(Conducteur de terre) - outils

En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FI.

Remplacement du cordon secteur ou de la fiche

Après le remplacement du cordon secteur ou de la fiche, s'en débarrasser en pensant à la sécurité car il est dangereux de réutiliser un cordon secteur ou une fiche dont les conducteurs sont dénudés.

Cables de rallonge

Si un câble de rallonge est nécessaire, utiliser un câble de rallonge homologué et adapté pour la puissance absorbée de cet outil (voir les caractéristiques techniques). La section minimum du conducteur est de 1,5mm². En cas d'utilisation d'un dévidoir, toujours dérouler le câble complètement.

Assemblage et réglage

Toujours retirer la fiche de la prise avant de procéder à l'assemblage ou au réglage.

Montage et démontage d'un foret (fig. a)

• Tourner un des trous (6) du mandrin (1) devant un évidement dans le protecteur de mandrin (7).
• Introduire la clé de mandrin dans le trou (6).
• Ouvrir les mâchoires (8) en tournant la clé dans le sens contraire des aiguilles d'une montre.
• Introduire la queue du foret dans le mandrin.
• Introduire la clé de mandrin dans chacun des trous du mandrin et la tourner dans le sens des aiguilles d'une montre jusqu'à ce que le foret soit bien serré.
• Pour enlever le foret, procéder en ordre inverse.

Patte de fixation pour clé de mandrin (fig. d)

Votre perceuse d'angle ELU est fournie avec une patte de fixation pour clé de mandrin.

Fixer la clé de mandrin (5) dans la patte de fixation (4) comme l'indique le dessin.

Mode d'emploi

Toujours respecter les consignes de sécurité et les règles en vigueur.

Avant la mise en marche:

• Introduire un foret adapté.
• Marquer l'endroit où le trou va être percé.

Mise en MARCHE et ARRET (fig. A)

• Pour mettre l'outil en marche, appuyer sur l'interrupteur MARCHE/ARRET (2).
• Pour arrêter l'outil, relâcher l'interrupteur MARCHE/ARRET.

Maniement de l'outil (fig. b)

Grâce à la forme allongée de l'interrupteur MARCHÉ/ARRET, la perceuse s'adapte à différentes contraintes d'utilisation tout en garantissant un comport et un contrôle optimal.

Votre revendeur pourra vous renseigner sur les accessoires qui conviennent le mieux pour votre travail.

Entretien

Votre outil Elu a été conçu pour durer longtemps avec un minimum d'entretien. Son fonctionnement satisfaisant dépend pour une belle part d'un entretien soigné et régulier.

Dépose du mandrin (fig. c)

• Introduire la clé de mandrin dans un des trous du mandrin (1).
• Desserrer le mandrin en donnant un coup de marteau sur la clé de mandrin (5) comme l'indique le dessin.
• Desserrer le mandrin à la main.

Lubrification

Votre outil électrique ne nécessite aucune lubrification additionnelle.

Nettoyage

Les fentes d'aération doivent toujours être dégagées. Nettoyer régulièrement le boîtier avec un chiffon doux.

Tous les outils électriques Elu sont soumis à un contrôle rigoureux avant de quitter l'usine. Au cas où votre outil nécessiterait néanmoins une révision, contacter votre revendeur ou appeler le numéro vert Elu pour obtenir l'adresse du Service Elu/agié le plus proche (voir au dos du manuel).

Garantie

Si, pour qu’il ne soit, vous machine Elu ne vous donne pas entière satisfaction, il suffit de la retourner avec tous ses accessoires dans les 30 jours suivant son achat à votre distributeur, ou à un centre de service après-vente agréé pour un remboursement intégral ou un échange. Pour la Belgique et le Luxembourg, retournez cette machine à Elu. Munissez-vous d’une preuve d’achat.

1 An de garantie

Au cas où votre machine Elu désignerait un défaut de fabrication dans les 12 premiers mois suivant son achat, nous garantissons le remplacement sans frais de toutes les pièces défectueuses ou de l'unité entière, et ce à notre description, à condition que:

• la machine ait été utilisée correctement
• aucune personne non qualifiée n'ait tenté de réparer la machine
• La preuve d'achat portant la date d'acquisition soit fournie.
