BRUKSANVISNING BS40EK ELU

Samling og justering

Træk stikket ud af stikkontakten indensamling og justering.

Man kan fã forskellige 1/4" heksagonale bits, holdere, patroner og adaptere som ekstra tilbehør. Nærmere oplysninger om tilbehør fãs hos Deres forhandler.

Vedligeholdelse

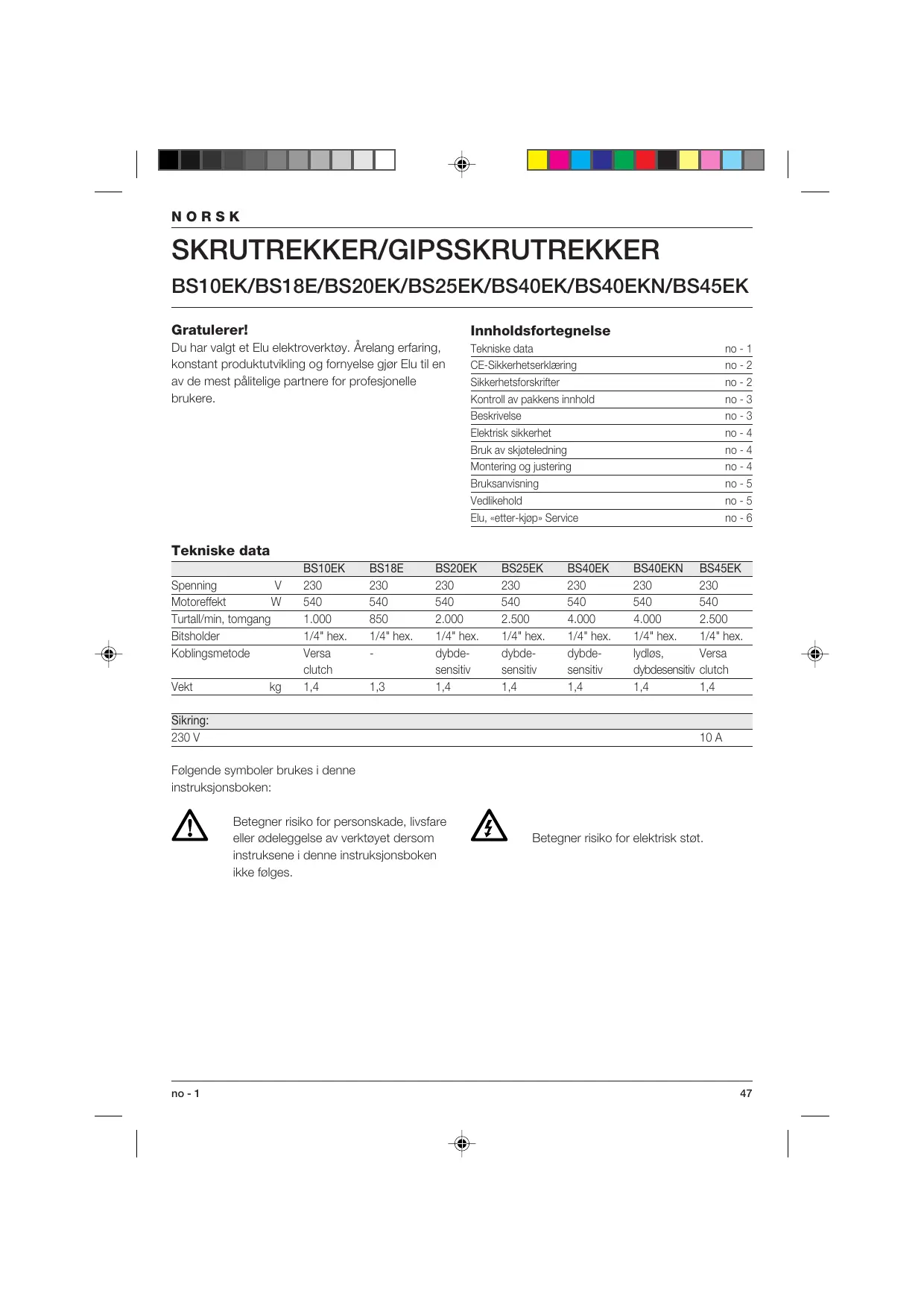

Du har valgt et Elu elektronverktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør Elu til en av de mest pålilitige partnere for profesjonelle brukere.

Innholdsfortegnelse

Tekniske data	no - 1
CE-Sikkerhetserklæring	no - 2
Sikkerhetsforskrifter	no - 2
Kontroll av pakkens innhold	no - 3
Beskrivelse	no - 3
Elektrisk sikkerhet	no - 4
Bruk av skjeteledning	no - 4
Montering og justering	no - 4
Bruksanvisning	no - 5
Vedlikehold	no - 5
Elu, «etter-kjøp» Service	no - 6

Tekniske data

		BS10EK	BS18E	BS20EK	BS25EK	BS40EK	BS40EKN	BS45EK
Spenning	V	230	230	230	230	230	230	230
Motoreffekt	W	540	540	540	540	540	540	540
Turtall/min, tomgang		1.000	850	2.000	2.500	4.000	4.000	2.500
Bitsholder		1/4" hex.	1/4" hex.	1/4" hex.	1/4" hex.	1/4" hex.	1/4" hex.	1/4" hex.
Koblingsmetode		Versa clutch	-	dybde-sensitiv	dybde-sensitiv	dybde-sensitiv	lydlos, dybdesensitiv	Versa clutch
Vekt	kg	1,4	1,3	1,4	1,4	1,4	1,4	1,4
Sikring:
230 V								10 A

Folgende symboler brukes i denen instruksjonsboken:

Betegner risiko for personskade, livsfare aller odeleggelse av verktøyet dersom instruksene i denen instrusjonsboken ikke folges.

Betegner risiko for elektrisk støt.

CE-Sikkerhetserklaring

C

BS10EK/BS18E/BS20EK/BS25EK/BS40EK/BS40EKN/BS45EK

Elu erklærer at disse elektronverktøyer er konstruert i henhold til: 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Ta deg tid til Å lese nøye gjennom
bruksanvisingen før du begynner Å bruke
maskinen. OppbevarBruksanvisingen pa etlett
tilgengelig sted silk at alle som skal bruke
maskinenlett kan finne den.

I tilegg til nedenforstaende forskritter,ffa Ialle vernebestemmelsene til Statens Arbeidstilsyn flegs narr det gjelder arbeid med elektroverktoy.

ADVARSEL!

Ved bruk av elektroverktøy på进展情况 grunnleggende sikkerhetsforskrifter følges forå redusere risikoen for elektrisk støt, personskade og brann.

1 Bruk hørsvern

Stynivæt ved bearbeiding av forskjellige materialer kan variere, og i blant kan nivaet overstige 85 dB(A). For Å beskytte deg selv bør du alltid bruke hørsvern.

En uryddig arbeidsplass innbyr til skader.

Utsett ikke elektroverktøy for regn. Ikke bruk det på faktige eller våte steder. Sørg for god belysning over arbeidsplassen. Bruk ikke elektroverktøy iærheten av brannfarlige væsker eller gasser.

4 Beskytt deg mot elektrisk støt

Unngå kroppskontakt med jordede deler (for eksempel vannrør, komfyrer, kjoleskap o.l.). Under ekstreme arbeidsforhold (for eksempel ved høy luftfuktighet, forekomst av metallstøv o.l.) kan man øke sikkerheden ved Å tikkoble en jordfeilbryter.

5 Hold barn unna

Ikke la barnkommenikontaktmedverktoyeteller skjoteledningen.Det skal holds tilsynmed barn under 16 ar.

6 Oppbevar elektroverktoy på et trygt sted

När maskinen违法犯罪, skal den oppbevares på et tört sted, gjerne hóyt oppe oginnåst, utenfor barnsrekkevidde.

8 Bruk riktig elektroverktøy

Tving ikke en maskin til Å gjørne arbeid som krever kraftigere verktøy.

NORSK

Ha ikke peg deg løstsittende klær erller smykker. De kan sette seg fast i de bevegelige delene. Vi anbefaler gummihansker og sko som ikke glir nár du arbeider utendors. Bruk harnett his du har langt帽子.

10 Bruk vernebriller

Bruk vernebriller for a unnga at det blaser stovinn i oynene og skader deg. Hvis det stover mye, bordu bruke ansikts-ller stvmaske.

12 Sikre arbeidsstykket

Bruk vinger eller skrustikker til Å feste arbeidsstykket med. Dette er sikrere enn Å bruke handen, og du fär begge hendene fri til Å styre maskinen.

13 Strekk deg jeg for langt

Pass pà at du alltid har sikkert fotfeste og balanse.

14 Vær nøye med vedlikeholdet

Hold tilbehoret skarpt og rent. Følg forskrittene
når det gjelder vedlikehold og skifte av tilbehør.
Kontroller maskinens ledning regelmessig og faden reparent av et autorisert verksted om den skulle bl skadet. Kontroller skjeteledninger
regelmessig, skift dem ut om de skulle bl skadet.
Hold handtakene tøre, rene og fri for olje og fett.

15 Trekk stopselet ut av stikkontakten

Trekk alltid stopselet ut av stikkontakten när maskinen ikke er i bruk, ved vedlikehold og ved skiffe av tilbehør.

16 Fjern nokler

Gjør det til vane Å sjekke om nokler og justeringsverktøy er fjernet for maskinen startes.

17 Unnga at verktoyet blir slatt på utilsiktet

BaerIkke maskinen med fingeren pa strombryteren nár den er tilkoblet stromnettet. Passpata strombryteren er avslatt nár du setter stopselet i stikkontakten.

18 Utendørs skjeteledning

Utendørs ma det bare brukes skjeteledning som er tillatt for utendørs bruk og merket for dette.

19 Vær oppmerksom

20 Sjekk skadede deler før du setter storpselet i stikkontakten

För fortsatt bruk av maskinen skal eventuelle skadede deler eller deksler kontrolleres nøye for Å bringe på det rene om de fungerer riktig og utfører det de skal. Kontroler justeringen av bevegelinge deler, om de sitter i klemme, om deler er brukket. Sjekk at alt er riktig montert og er slick det skal ævre. En del ell er deksen som er skadet, skal repareres eller skiftes ut av et autorisert verksted dersom ikke annet er angitt i braupsanvisingen. Ødelagte brytere skal repareres av et autorisert serviceverksted. Bruk ikke maskinen hvis den ikke kan slås av og på med bryteren.

21 ADVAREL!

Bruk bare tilbehør og utstyr som anbefales i brauksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør enn det som anbefales i brauksanvisningen eller i katalogene kan medfrole en mulig risiko for persorskade.

22 La verktoyet repareres av et autorisert Eluserviceverksted

Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsforskrifter. Unngå risiko: Overlat alltid reparasjon av elektriske apparater til kvalifisert servicepersonale.

Kontroll av pakkens innhold

Pakken inneholder:

1 Skrutrekker BS20EK/BS25EK eller
1 Gipsskrutrekker BS40EK/BS40EKN eller
1 Universalskrutrekker BS10EK/BS18E/BS45EK
1 Koffert (kun K-modeller)
1 Instruktjonshandbok
1 Splittegning

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
• Ta deg tid til Å lese nøye igjennom händboken slik at du forstår innholdet før verktøyet tas i bruk.

Beskrivelse (fig. A)

Din Elu BS20EK/BS25EK skrutrekker er spesialkonstruert for profesjonelle skruarbeider og for bruk som muttermtrekker.

Din Elu BS40EK/BS40EKN gipsskrutrekker er
spesialkonstruert for skruing av gipsskruer gjennom
gips inn i en ramme av tre uller metall.
Din Elu BS10EK/BS18E/BS45EK
universalskrutrekker er spezialkonstruert for
profesonelle skruarbeider.

Skrutrekkeren er utstyrt med en slurekoblet spindel, d.v.s. spindelen roterer ikke skruen er trykket inn i arbeidsemnet. Dette gjør at man kan feste en ny skrue i verktøyet uten Å stanse maskinen.

Elektrisk sikkerhet

Den elektriske motoren er kun konstrukt for én speffenning. Kontroller alltid at nettspenningen er i overensstemmelse med speffenningen på typeskiltet.

Hvis det er nødvendig Å bruke skjøteledning, mam an bruke en godkjent skøteledning som er egnet til dette verktøyets kraftbehov (se tekniske data). Hvis du bruker en kabeltrommel, bør du alltid forst vikle kabelen helt av.

Montering og justering

Ta alltid stopselet ut av stikkontakten for montering og justering av verktoyet.

Bytte ut tilleggsutstyr med 1/4" sekskantskruer

Din Elu-skrutrekker har et 1/4" sekskantskruesystem. Tilbehoret blir holdt p' plass i spindelen av en kule og en fjaer som passer inn i sporet p' tilbehorskaftet.

• Fjern kragen (4) ved Å dra den framover.
• Velg riktig tilbehör (begge modeller) med korrekt dybdeanlegg (5) när du bruker muttertrekken (BS20EK/BS25EK).
• Tilbehör (f. eks.en bit holder eller muttertrekker) (7) settes i ved at det skyves inn i holderen (8) inntil det smetter på plass.
• Tilbehoret fjernes ved at det dras ut av holderen med en nebbtang.
• Sett kragen (4) tilbake på plass ved Å sette ribbene (9) på innersiden av kragen (4) mot sporene (10) i gearhuset og «klikk» kragen på plass.

BS10EK/BS45EK (fig. A)

• Dra kuleholderen (5) helt fram og hold den fast.
• Sett inn tilbehoret.
• Slipp kuleholdersen.

Bytte ut bits (fig. A & B)

• Trekk ut bitsen (11). Det kan vare nødvendig Å bruke nebbtang.

BS20EK/BS25EK/BS40EK/BS40EKN - Instilling av skrudybden (fig. C)

Denne dybdefolsomme funksjonen gir fologende fordeler:

• den valgte skrudybden kan gjentes sik at du fär likt resultat.
• festeanordninger med tetningsskiver blir skrudd riktig inn slik at det ikke oppstår lekkasje.

Skrudybden bestemmes av dybdeanleggets posisjon (5) i forhold til bitsen, muffen aller festeskrue.

Symbolene på kragen viser hvordan dybden innstilles.

Vri kragen medurs for a oke dybden.
Vri kragen moturs for a redusere dybden.

BS20EK/BS25EK - Ved bruk av muttertrekker

• For skruer med tetningsskive vris justeringskragen inntil enden av muttermtrekkeren er i flukt med enden av dybdeanlegget.
• Om nodsvendig visr kragen til muttertrekken er ca. 2 mm forsenet i forhold til dybdeanlegget.

NORSK

• Ta hensyn til skrufabrikantens spesifikasjoner for korrekte innstillinger av tetningsskiver for ulik bruk.
• Skru en skrue inn i et stykke avfallsmateriale og sjekk avstanden mellom skiven og materialet.
  Vri kragen (4) mot ell er med uret for a redusere eller oke til onsket skrudybde.
• Skru inn en annen skrue og etterjuster kragen (4)
  intil onsket skrudybde er oppnädd.

BS20EK/BS25EK - Bytte ut dybdeanlegget (fig. D)

Denne modellen leveres med to dybdeanlegg (5) som passer til forskjellige bits, holdere, muffer og adaptere.

• Dra kragen lös.
• Hold på dybdeanlegget (5) og skru kragen (4) av.
  Fjern dybdeanlegget (5).
• Sammensingftergår i motsattrekkefolge.

BS10EK/BS45EK -

Innstilling av dreiemoment (fig. A)

Denne modellen har mulighet for innstilling av dreiemomentet sik at det passer til et stort utvalg av skruer.

• Dreiemomentet økes ved Å vri justeringskragen (4) for dreiemoment mot uret.
• Dreiemomentet reduseres ved Å vri justeringskragen (4) for dreiemoment med uret.
• Skru en skrue inn i et stykke avfallsmateriale og sjekk om skruen er skikkelig festet.
• Hvis clutchen skrangler uventet (for eksempel nár det forekommer kvist i trevirke), bør trykket mot verktøyet reduseres.

Stille inn rotasjonsretningen (fig. E)

• Høyre/venstregange velges ved hjelp av bryteren for høyre/venstregange (3) (Se piler på verktøyet).

Vent alltid til motoren har stanset welt for rotasjonsretningen endres.

Bruksanvisning

Overhold alltid sikkerhetsinstruksene og gjeldende forskritter.

Skrutrekker eller muttertrekker (fig. A)

• Velg egnet bit for den skrue (eller mutter) som skal festes.

• Velg rotasjonsretning som beskrevet ovenfor.

• Bruk alltid riktig dybdeanlegg (5) ved muttermterrekking (BS20EK/BS25EK).
• Start maskinen ved Å trykke på bryteren for variabelt turtall (1). Maskinens turtall avhenger av hvor hardt man trykker på bryteren.
• Om不同程度 trykkes laseknappen (2) inn for kontinuierlig drift, og hastighetsvelgeren utloses. Laseknappen arbeider bare med full hastigkeit i fram- eller tilbakegående retning.
• Maskinen stanses ved Å slippe strombryteren.
• Når maskinen går i kontinuierlig drift, stanses den med et rask trykk på strømbryteren, som deretter slipspe. Skru alltid AV maskinen når arbeidet er avsluttet og for stopselet tas ut av kontakten.

• Du fãr best resultat ved Å holde skrutrekkeren med händen i flukt med festeanordningen og trykke på bryteren for variabelt turtall med den siste, eller de to siste fingrene på händen. Dette reduserer faren for at skruen skal GPI fra skrutilbehoret nãr det blir brukt trykk.
• Når du skal skru festeanordningen, setter du den på bitsen eller inn i muffen eller festskruen, trykker bryteren for variabelt turtall og skyver festeanordningen inn i arbeidsemnet med en jevn, vedvarende bevegelse. Når skruen sitter, hores en summende lyd fra forenden av maskinen som tegn på at clutchen er frikoplet.

Forskjellige types 1/4" sekskante de bitser, holdere, muffer og adaptere finnes som tilbehør.

Din forhandler kan gi naermere opplysninger om egnet tilleggsutstyr.

Vedlikehold

Ditt Eu-elektroverktoy er konstrukt slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuierlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktoyet.

Smoring

Hold ventilasjonsspaltene Åpne og rengjør elverktøyet regelmessig med en myk klut.

BS40EK/BS40EKN

• Gipsstøv bør regelmessig fjernes fra kopingshuset med trykkuft. Nå dette gjores må dybdeanlegget og justeringskragen fjernes.

Utslitt verktoy og miljoet

Vern naturen. Kast/DDke Produktet sammen med annet avfall när det er utslitt. Lever det til kildesortering ell er til et Elu-serviceverksted.

Elu, «etter-kjop» service

Skulle det oppsta feil på maskinen,mödet alltid leveres til et autorisert serviceverksted. (Se aktuell prisliste/katalog for videre informasjon, eller kontakt Elu.)

På grunn av forskning og utvikling kan ovenstående spesifikasjoner blendret, noe som ikke blir opplynse separat.

GARANTI

30 DAGERS FORNOYD KUNDEGARANTI

Hvis du ici er tilfreds med ditt Eu-verktoy, kan det returneres innen 30 dager til din Euforhandler aller til et Eu- autorisert serviceverksted og du kan byeitte aller fã pengene tilbake. Kvittering ma fremlegges.

1 ARS GARANTI

Dersom det skulle vise seg innen 12 måneder fra kjopsdato at ditt Eu-produk har feil eller mangler som skyldes materialller fabrikasjonsceil, garanterer vi Å erstatte alle defekte deler gratis aller,etter egen vurdering, erstatte verktøyet gratis forutsatt at:

• Verktøyet ikke er blitt brukt skjodeslost.
• Reparasjoner bare er blitt utfør av autorisert verksted/personell.
• Kvittering mä fremlegges.

Adresse til nærmeste Eu- autoriserte serviceverksted finner du i Eu-katalogen, eller ved Å kontakte Eu.
