GEBRUIKSAANWIJZING BS40EK ELU

5 Hold bornene pa afstand

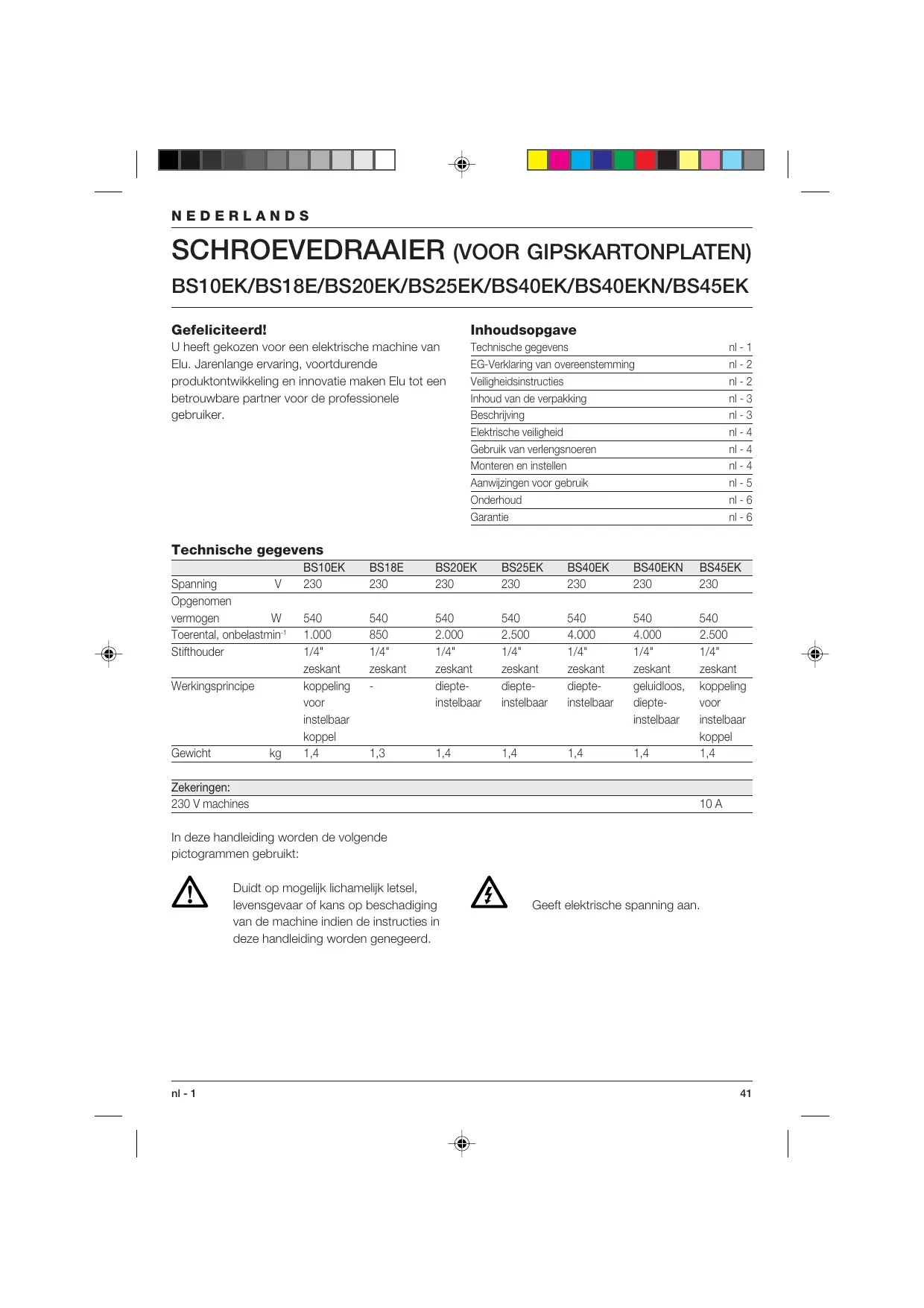

U heeft gekozen voor een elektrische machine van Elu. Jarenlange ervaring, voortduren de Produktontwikkeling en innovatie makeen Elu tot een betrouwbare partner voor de professione gebruiker.

Inhoudsopgave

Technische gegevens	nl - 1
EG-Verklaring van overeenstemming	nl - 2
Veiligheidsinstructies	nl - 2
Inhoud van de verpakking	nl - 3
Beschrijving	nl - 3
Elektrische verilgheid	nl - 4
Gebruik van verleangsnoeren	nl - 4
Monteren en instellen	nl - 4
Aanwijzingen voor gebruik	nl - 5
Onderhoud	nl - 6
Garantie	nl - 6

Technische gegevens

		BS10EK	BS18E	BS20EK	BS25EK	BS40EK	BS40EKN	BS45EK
Spanning	V	230	230	230	230	230	230	230
Opgenomen vermogen	W	540	540	540	540	540	540	540
Toerental, onbelastmin-1		1.000	850	2.000	2.500	4.000	4.000	2.500
Stifthouder		1/4"	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"
		zeskant	zeskant	zeskant	zeskant	zeskant	zeskant	zeskant
Werkingsprincipe		koppelengoodvorinstelbaarkoppel	-	diepte-instelbaar	diepte-instelbaar	diepte-instelbaar	geluidloos,diepte-instelbaar	koppelengoodvorinstelbaarkoppel
Gewicht	kg	1,4	1,3	1,4	1,4	1,4	1,4	1,4

Zekeringen:

230 V machines 10 A

In deze handledig worden de volgende

pictogrammen gebruikt:

Duidt op möglichl lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genedeerd.

Geeft elektrische spanning aan.

EG-Verklaring van overeenstemming

BS10EK/BS18E/BS20EK/BS25EK/BS40EK/BS40EKN/BS45EK

Elu verkaart dat deze elektrische machines in overeenstemming zich met: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-EN 61000-3-3.

Neem voor meer informatie contact op met Elu,
zie het adres hieronder of op de achterkant van deze
handleiding.

Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 89/392/EEG, gemeten volgens EN 50144:

		BS10EK	BS18E	BS20EK
		BS25EK	BS40EK	BS40EKN
		BS45EK
LDA(geluidsdruk)	dB(A)*	74,0	74,0	74,0
LwA(geluidsvermögen)	dB(A)	83,0	83,0	83,0

• op de werkplek

Neem de vereiste maatregelen voor gehoorbeschemming wanner de geluidsdruk het niveau van 85 dB(A) overschrijdt.

Gewogen kwadratische gemiddelde waarde van deversnelling overeenkomstig EN 50144:

BS10EK	BS18E	BS20EK
BS25EK	BS40EK	BS40EKN
BS45EK
< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2

Neem bij het gebruik van elektrische machines altijd deplaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werkken.

Bewaar deze instructies zorgvuldig!

Algemeen

1 Zorg voor een opgeruiimde werkomgeving

Een rommelige werkomgeving leidt tot ontelukken.

2 Houd rekening met omgevingsinvloeden

Stel elektrische machines nicht bloot aan vocht.
Zorg dat de werkomgeving goed is verlicht.

Gebruik elektrische machines nicht in de buurt van brandbare vloeistoffen of gassen.

3 Voorkom een elektrische schok

Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bijv. hoge vochtigkeit, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een schedingstransformer of een aardlek-(Fl-) schakelaar voor te schaken, verhoogd worden.

4 Houd kinderen uit de buurt

Laat andere Personen Niet aan de machine of het verleangsnoerkommen. Onder 16aar is supervisie verwlicht.

5 Verlengsnoeren voor gebruik buitenshuis

Gebruik buitenshuisuitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren.

6 Berg de machine veilig op

Berg Niet in gebruik,zijnde elektrische machines op in een droge,afgesloten ruimte,buiten het bereiek van kinderen.

7 Draag geschikte werkkleding

Draag geen wijde kleding of loshangende sieraden. Deze+kunnen door de bewegende delen worden gegrepen.Draag bij het werken buitenshuis bij voorkeur rubber werklandschoenen en schoenen met profielzolen.Houd langhaar bijeen.

8 Draag een veiligheidsbril

Gebruik ook een gezichts- of stofmasker bij werkzaamheden waar bij stofdeeltjes of spanen vrijkomen.

NEDERLANDS

9 Let op de maximum geluidsdruk

Neem voorzorgsmaatregelen voor gehoorbeschemming wanner de geluidsdruk hetiveau van 85 dB(A) overschrijdt.

10 Klem het werkstuk goed vast

Gebruik klemmen of een bankschoef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beiden handen worden bediend.

11 Zorg voor een veilige houding

Zorg altijd voor een juiste, stabiele houding.

12 Voorkom onbedoeld inschakelen

Draag een op het net aangesloten machine nicht met de vinger aan de schakelaar. Laat de schakelaar los wonneer u de stekker in het stopcontact steekt.

13 Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine nicht als u nied geconcentreerd bent.

14 Trek de stekker uit het stopcontact

Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze achechterlaat. Trek de stekker uit het stopcontact wanner u de machine Niet gebruikt,ijdens onderhoud of bij het verrangen van accessoires.

15 Verwijder sleutels of hulpgereedschappen

Controleer voor het inschakenel.altijd of sleutels en andere hulpgereedschappen zijn verwijderd.

16 Gebruik de juiste machine

Het gebruik volgens bestemming is beschreiben in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel.

Waarschuwing! Gebruik ter voorkoming van

lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel.

17 Gebruik het snoer nicht verkeerd

Draag de machine nooit aan het snoer. Trek nicht aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.

18 Onderhoud de machine met zorg

Houd de machine schoon om beter en veiliger te konnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het verwangen van accessoires.

Controleer regelmatig het snoer en LAST bij beschadigingen door een erkend Elu Servicecenter repareren. Controleer het verlengsnoer regelmatig en verrang het in geval van beschadiging. Houd de bedieningsorganendroog en vrij van olie en vet.

19 Controller de machine op beschadigingen

Controller de machine voor gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze maar behoren zal functioneren.

Controleer of de bewegende delen nicht klemmen, verdraaid of gebroken zich. Ga na of de accessoires en hulpstukken correct+zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werkig is voldaan. Ga bij verwanging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven.

Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar verrangen door een erkend Elu Service-center.

20 Wendt u voor reparaties tot een erkend Elu Service-center

Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften.

Ter voorkoming van ongevalten mogen reparatiesuitsluitend door daartoe bevoegde technici worden uitgevoerd.

Inhoud van de verpakking

De verpakking bevat:

1 Schroevedraier BS20EK/BS25EK of
1 Schroevedraaier voor gipskartonplaten BS40EK/BS40EKN
1 Universele schroevedraaier BS10EK/BS18E/BS45EK
1 Transportkoffer (alleen voor K-modelen)
1 Handleiding
1 Onderdelentekening

• Controller de machine,失落 onderdelen en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine.gaat werken.

Beschrijving (fig. A)

Uw BS20EK/BS25EK schroevedraier is ontworpen voor het professioneel indraaien van schroeven of moeren.

Uw BS40EK/BS40EKN schroevedraier voor gipskartonplaten is ontworpen voor het schroeven van spanplaatschroeven in gipskartonplaten op een regelwerk van timmerhout of metaal. Uw BS10EK/BS18E/BS45EK schroevedraier is ontworpen voor professioneel gebruik.

1 Schakelaar voor elektronisch regelbaar toerental
2 Blokkeerknop
3 L/R-schakelaar
4 Kraag voor instelling van de schroefdiepte (BS20EK/BS25EK/BS40EK/BS40EKN)
4 Kraag voor instelling van het koppel (BS10EK/BS45EK)
5 Opzetstuk (BS20EK/BS25EK/BS40EK/BS40EKN)
5 Kogelhouser (BS10EK/BS45EK)
6 Riemklem

Spindel-vrijloop

Deze schroevedraaier is uitgerust met een ontkoppelbare, Niet-meedraiende spindel; de spindel draait pas wanner druk op de machine worden uitgeoefend. Hierdoor konnen schroeven op de schroevedraaierstift worden geplaatst verwijl de motor draait.

De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controller alsijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Uw Elu-machine is dubbel geisoleerd overeenkomstig EN 50144; een aarddraad is dan ook nicht nodig.

Vervangen van het snoer of de stekker

Als de stekker of het snoer worden verrangen,要去 de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Wanner een verlengsnoer worden gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders要去en minimaal een doorsnede hebben van 1,5mm^2 . Wanner het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Monteren en instellen

Haal vór het monteren en instellen.altijd de stekker uit het stopcontact.

Plaatsen en verwijderen van 1/4" zeskantige stiften en adaptors

Uw Elu schrovedraier werk met 1/4" zeskantige stiften en adaptors die in de spindel op hunplaats worden gehonden dankzij een verende kogel die in de groef van de betreffende stifthouser of adaptor vastklijk.

• Verwijder de kraag (4) door deze waar voren te trekken.
• Kies het gewenste hulpstuk (alle modellen) en bijpassende opzetstuk (5) wanneer u een moerenaanzetter gebruikt (BS20EK/BS25EK).
• Druk het neue hulpstuk (bijv. een stifthouser of moerenaanzetter) (7) in de houder (8) totdat het vastklikt. Tik er indien nodig voorzichtig met een hamer op.
• Trek het hulpstuk met behulp van een nijptang uit de houder.
• Plaats de kraag (4) terug door de ribben (9) aan de binnenzijde van de kraag (4) together de uitsparingen (10) in de houder teplaatsen en klik de kraag veer vast.

BS10EK/BS45EK (fig. A)

• Trek de kogelhouser (5) maar voren en houd deze vast.
• Plaats het hulpstuk in de houder.
• Laat de kogelhouser los.

Vervangen van de schroevedraierstift (fig. A & B)

• Trek de schrovedraaierstift (11) eenvoudigweguit de houder. Gebruik hiertoe eventueel eennijptang.

BS20EK/BS25EK/BS40EK/BS40EKN -Instellen van de schroefdiepte (fig. C)

De instelbare schroefdiepte niedt de volgende voordelen:

• de eenmaal ingestelde schroefdiepte blijft gehandhaafd waardoor maximale stabiliteit is verzeker德

NEDERLANDS

• schroeven met aufdichtingsringen worden op correcte wijze aangebracht waardoor lekkages worden voorkomen

De schroefdiepie wordt bepaald door de stand van het opzetstuk (5) ten opzichte van de schroevedraaierstift, de adaptor of de moerenaanzetter.

Zie de symbolen op de kraag voor instelling van de schroefdiepte.

• Draai de kraag rechtsom om de schroef dieper in het materiaal te draaien.
• Draai de kraag linksom om de schroef minder diep in het materiaal te draaien.

BS20EK/BS25EK - Wanner u een moerenaanzetter gebruikt

• Voor schroeven met afdichtingsringen draaat u de instelkraag totdat het uiteinde van de moerenaanzetter geg is met het uiteinde van het opzetstuk.
• Indien nodig, draait u de kraag totdat de moerenaanzetter ongeveer 2 mm in het opzetstuk is verzonken.
• Ga hierbij uit van de door de schroevenfabrikant opgegeven specificaties aangaande de juiste instellungen voor afdichtingsringen voor verzschillende toepassingen.
• Draai een schroef in een stukje afvalmaterialiaal en controllerer de afstand:tussen deADFlichtingsring en het materialiaal.
• Draai, maar behoefte, de kraag (4) links- of rechtsom om de schroef minder diep resp. dieper in het materiaal te draaien.
• Draai nogmaals een schroef in en stel de kraag (4) bij totdat de gewenste schroefdiepte is bereikt.

BS20EK/BS25EK -

Vervangen van het opzetstuk (fig. D)

Dit model worden met twee opzetstukken (5) geleverd, zodat er verschillende stiften, houders, doppen en adaptors op passen.

• Trek het kraagstuk van de machine.
• Houd het opzetstuk (5) vast en draai de kraag (4) los.
• Vervang het opzetstuk (5).
• Het waar in elkaar zetten geleurt in omgekeerde volgorde.

BS10EK/BS45EK - Instellen van het koppel (fig. A) Bij dit model(Intkunt u het koppel instellen voor veel verzillende schroeven.

• Draai de kraag (4) linksom om het koppel te vergroten.
• Draai de kraag (4) rechtsom om het koppel te verkleinen.
• Draai een schroef in een stuk afvalmaterialiaal en controllerer of de schroef goed is vastgedraaid.
• Als de koppeling onverwachts ontkoppelt (bijvoorbeeld bij een knoest), oefen dan gewooneer druk uit op de machine.

Instellen van de draairichting (fig. E)

• Kies rechtsom of linksom draaien met behulp van de L/R-schakelaar (3) (zie de pijlen op de machine).

Wijzig de draairichting uitsluitend als demachine volledig stilstaat.

Aanwijzingen voor gebruik

Neem aktijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.

Indraaien van schroeven of aanzetten van moeren (fig. A)

• Kies de juiste stift voor de in te draaien schroef (of moer).
• Kies de draairichting zoals hierboven beschreiben.
• Gebruik.altijd het juiste opzetstuk (5) voor het aanzetten van moeren (BS20EK/BS25EK).
• Druk op de schakelaar (1) om de machine te starten. Het toerental van de machine worden bepaald door de druk die op de schakelaar worden uitgeoefend.
• Druk, indien gewenst, op de blokkeerknop (2) voor continu bedrijf en LAST de schakelaar voor elektronisch regelbaar toerental los. De blokkeerknop werkkt alleen op volle snugheid, in de R- en in de L-stand.
• Stop de machine door de schakelaar los teCTX.
• Schakel het continu bedrivij uit door de schakelaar kort in te drukken en deze meteen waar los te latenten. Schakel.altijd de machine uit wonneer het werk is beeindigd en voordat u de stekker uit het stopcontact haalt.

Vasthouden van de machine (fig. F)

• Houd de schroevedraier vast met uw hand in lijn ten opzichte van de schroef en drukervolgens met de pink en/of ringvinger op de schakelaar voor elektronisch regelbaar toerental. Dit geeft de Beste resultaten en garandeert optimale grip van de stift op de schroef.
• Plaats de schroef op de stift, op de adaptor of in de houder, druk op de schakelaar en draai de schroef zachtjes en met gelijkmatige druk in het werkstuk. Als de schroef volledig is ingedraaid, hoort u een zacht zoemend geluid aan de voorkant van de machine dat aangeeft dat de vrijloop automatisch is geactiveerd.

Diverse typen 1 / 4'' zeskantige stiften, holders, dappen en adaptors zich als optie verkrijigbaar. Uw dealer verstrekt u graag de nodige informatatie over de juiste accessoires.

Onderhoud

Uw Elu-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

Smering

Uw machine heeft geen extra smering nodig.

Reiniging

Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachtde doek.

BS40EK/BS40EKN

• Verwijder regelmatig met perslucht het stof van de gipskartonplaten uit de bithouder. Verwijder hiervoort het opzetstuk en kraag voor instelling van de schroefdiepte.

Gebruekte machines en het milieu

Wanneer uw oude machine aan verranging toe is, breng deze dan waar een Elu Service-center waar de machine op milieuvriendelijkije wijze zal worden verwerkt.

Elu Dienst na verkoop

Alle Eu elektrische machines worden grondig getest voor het verlaten van de fabriek. Indien zich desondanks defecten aan uw machine voordoen, informeer dan bij uw dealer of bij het Eu-hoofdkantoornaar het adres van het dichtstbijzijnde Service-center (zie dechychterzijde van deze handleiding).

GARANTIE

30 DAGEN "NIET GOED, GELD TERUG" GARANTIE

Indien uw Elu elektrisch gereedschap om welke reden dan ook Niet geheel aan uw verwachtingen voldoet, stuart u het dan compleet zoals bij aankoop binnen 30 dagen terug maar Elu,samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

1JAAR GARANTIE

Mocht uw Elu elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kostoledoze verranging van alle defekte delen of van het hele apparaat, zulks ter beoordeling van Elu, op voorwaarde dat:

• het produit Niet fouitief gebruikt werden
• het produit nicht gerepareerd is door onbevoegden
• het aankoopbewijs met.daarop de aankoopdatum worden overlegd
