Tipo de produto	Furadeira elétrica (aparafusadora para placas de gesso)
Marca	ELU
Modelo	BS40EK
Tensão nominal	230 V
Potência absorvida	540 W
Velocidade sem carga	4000 min⁻¹
Porta-bits	Hexagonal 1/4"
Dispositivo de embreagem	Sensível à profundidade (desacoplamento por batente)
Peso	1,4 kg
Isolamento duplo	Sim (conforme EN 50144)
Fusível recomendado	10 A
Seção mínima de extensão	1,5 mm²
Aplicações principais	Aparafusamento de placas de gesso, aparafusamento geral
Nível de pressão sonora (LpA)	74,0 dB(A)
Nível de potência sonora (LwA)	83,0 dB(A)
Valor de aceleração ponderada	< 2,5 m/s²
Interruptor	Variador de velocidade com trava
Seletor de rotação	Esquerda/Direita
Embreagem acionada por pressão	O eixo gira apenas sob pressão (para fixação de parafusos)
Batente de profundidade ajustável	Sim, por colar serrilhado
Manutenção	Limpeza com ar comprimido, limpeza com pano macio
Garantia	1 ano (defeitos de fabricação)
Conteúdo da embalagem	Aparafusadora, estojo de transporte (modelo K), manual, desenho explodido

Perguntas frequentes - BS40EK ELU

Como trocar a ponta da aparafusadora BS40EK?

Puxe o colar (4) para frente, insira o acessório hexagonal 1/4'' no suporte até o encaixe, então recoloque o colar alinhando as nervuras nas ranhuras.

Como ajustar a profundidade de aparafusamento?

Gire o colar de ajuste (4) no sentido horário para aumentar a profundidade, e no sentido anti-horário para diminuir. Teste em uma peça de amostra.

Posso usar a BS40EK para apertar porcas?

Sim, mas use o batente de profundidade adequado e escolha o porta-bits ou a bucha adaptada. A aparafusadora é projetada principalmente para placas de gesso.

Como mudar o sentido de rotação?

Use o seletor de rotação esquerda/direita (3) localizado perto do interruptor. Aguarde a parada completa do motor antes de mudar o sentido.

O que fazer se a aparafusadora não parar depois de soltar o interruptor?

A trava do interruptor (2) pode estar ativada. Pressione brevemente o interruptor para destravá-lo. Se o problema persistir, contate um serviço autorizado.

Que tipo de extensão usar ao ar livre?

Use uma extensão homologada com seção mínima de 1,5 mm², adequada para a potência de 540 W. Desenrole completamente o carretel para evitar superaquecimento.

Como fazer a manutenção da aparafusadora BS40EK?

Limpe regularmente o corpo com um pano macio. Limpe a carcaça da embreagem com ar comprimido após remover o batente e o colar. As aberturas de ventilação devem permanecer desobstruídas.

A BS40EK é adequada para aparafusamento em metal?

Sim, ela é projetada para aparafusar parafusos em placas de gesso sobre suportes de madeira ou metal. Para outros usos, consulte o manual.

Por que a embreagem às vezes patina?

A embreagem pode patinar se a resistência aumentar (ex. nó na madeira). Basta aplicar mais pressão na ferramenta para continuar apertando.

Onde posso reparar minha aparafusadora ELU?

Contate seu revendedor ou o serviço pós-venda autorizado ELU. A garantia de 1 ano cobre defeitos de fabricação. Guarde o comprovante de compra.

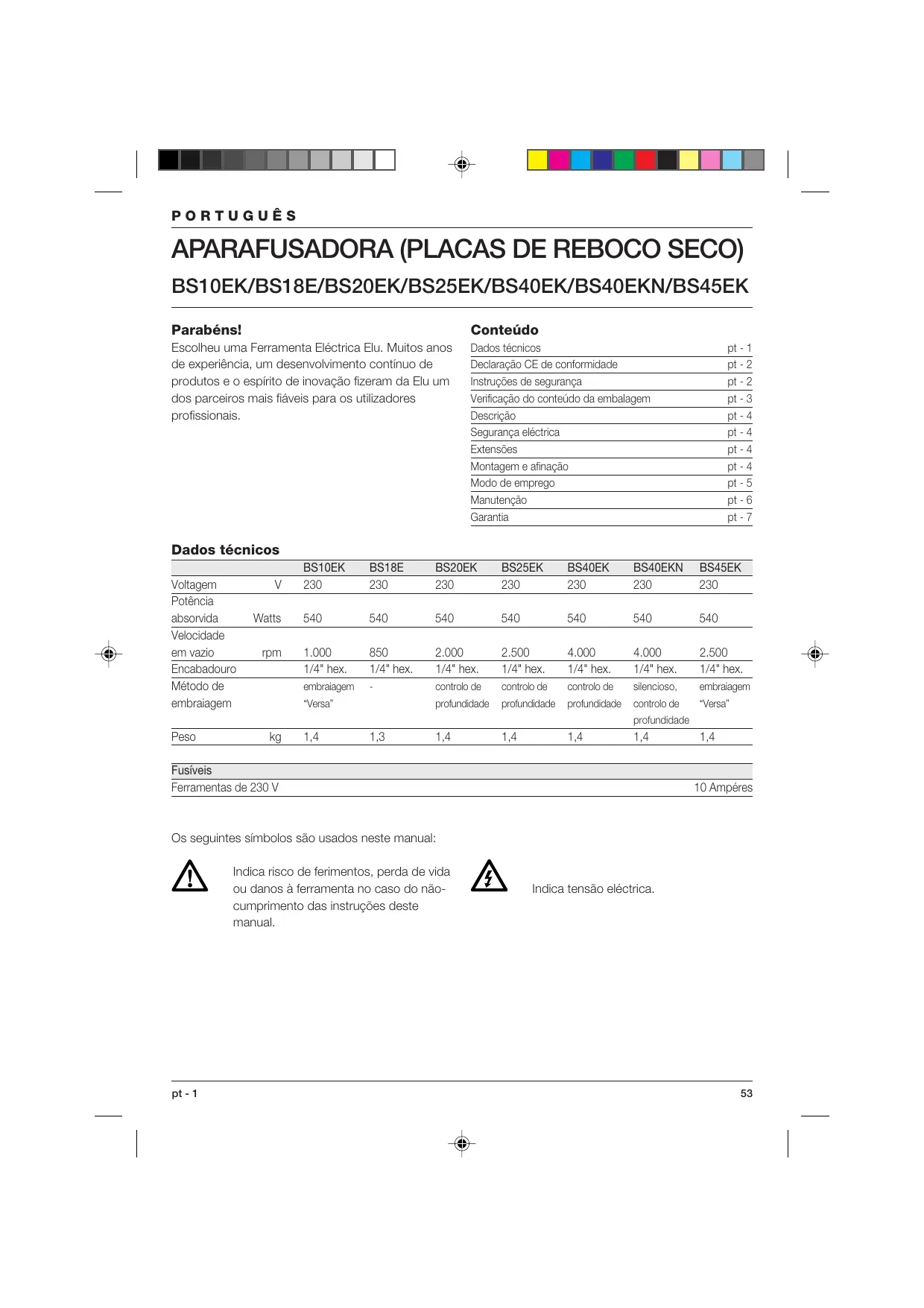

MANUAL DE UTILIZADOR BS40EK ELU

13 Este sempre alerta

Escolhéu una Ferramenta Eléctrica Elu. Muito anos de experiencia, um desenvolvimento continuo de produits e o espírito de inovação fazeram da Elu um dos parceiros mais friaveis para os utilizadores professionais.

Conteudo

Dados&Tecnicos pt-1

Declaração CE de conformidade pt - 2

Instruções de segurança pt - 2

Verificacao do conteudo da embalagem pt-3

Descrição pt-4

Montagem e afinação pt - 4

Dados&Tecnicos
Fusíveis

		BS10EK	BS18E	BS20EK	BS25EK	BS40EK	BS40EKN	BS45EK
Voltagem	V	230	230	230	230	230	230	230
Potênciaabsorvida	Watts	540	540	540	540	540	540	540
Velocidadeem vazio	rpm	1.000	850	2.000	2.500	4.000	4.000	2.500
Encabadouro		1/4" hex.	1/4" hex.	1/4" hex.	1/4" hex.	1/4" hex.	1/4" hex.	1/4" hex.
Método deembraiagem		embraiagem“Versa”	-	controlo deprofundidade	controlo deprofundidade	controlo deprofundidade	silencioso,controlo deprofundidade	embraiagem“Versa”
Peso	kg	1,4	1,3	1,4	1,4	1,4	1,4	1,4

Ferramentas de 230 V 10 Ampères

Os seguições simbolos são usados neste manual:

Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não-cumprimento das instruções destemanual.

Indica tensao eletrica.

Declaração CE de conformidade

C E

BS10EK/BS18E/BS20EK/BS25EK/BS40EK/BS40EKN/BS45EK

A Elu declara que estas ferramentas electrolycas foram concebidas em conformidade com 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Para mais informações, queira consulutar a Elu no endereço abaixo ou a parte deTRS do presente manual.

De acordo com as Directivas 86/188/CEE & 89/392/CEE da Comunidade Europeia, o;nível de potência sonora, medico de acordo com a EN 50144, é:

• jinto ao ouvido do operador

#

Use protectores auditivos quando a potência sonora ultrapassar 85 dB(A).

Valor médio quadrativo ponderado em frequência de acceleração conforme à EN 50144:

BS10EK	BS18E	BS20EK
BS25EK	BS40EK	BS40EKN
BS45EK
< 2,5 m/s2	< 2,5 m/s2	< 2,5 m/s2

Instruções de segurança

Quando usar Ferramentas Eléctricas, cumpra sempre os regulamentos de segurar aplicáveis no seu País para reduzir o risco de incência, deCHOque eletrico e de ferimentos. Leia as seguinto instruções de segurar antes de tentar utilizesse este produits.Garde estas instruções!

Instruções gerais

Não exponha Ferramentas Eléctricas à humididade. Illumine bem as和地区 de trabalho. Não utilize Ferramentas Eléctricas em Presence de liquidos ou gases inflamáveis.

3 Tenha cuidado com os Choques eletricos

Evite o contacto directo com superficies ligadas à terra (p.ex. tubos, radiadores, fogões, frigoríficos). Nos casos de service sob condições extremas (tais comohumidade elevada, execuição de soldadura, etc.) a segurará electrolytica pode ser aumento intercalando-se um transformador de separação ou um disjuntor de corrente de defeito (Fl).

4 Mantenha as crianças afastadas

Não deixe as crianças tocarem na ferramenta nem no cabo de extensão. As crianças com menos de 16 anos de idade devem ser viiadas.

5 Cabos para uso exterior

Quando as ferramentas se utilizesm no exterior, empregue sempre cabos previstos para uso no exterior.

6 Guarde as ferramentas que não estiverem a ser realizadas

Quando não foram realizadas as Ferramentas Eléctricas, estas devem de ser guardadas num sítio seco, fechado à chave e fora do alcance das crianças.

7 Vista-se de maneira apropriada

Não use vestuário长大o nem jóias porque pode prender-se numa peça muito.

Quando se trabalha no exterior, é de aconseñar o uso de luvas de borracha e de calçado antiderrapante. Cubra o Cableo se tiver Cableo comprido.

PORTUGUES

8 Utilize óculos de proteção

9 Tenha cuidado com o ruido

Tome medidas de protecção apropriadas se o nível do ruido excesser 85 dB(A).

10 Segure firmamente as peças a trabalho

Utilize gramos ou um torno para segurar as peças de trabalho. É mais seguro e permitemanter as两大mos livres para trabalho.

11 Verifique a sua posicao

Mantenha sempre o equilibrio.

12 Evite arranques acidentais

Não transporte uma ferramenta ligada à rede com o dedo colocado no interruptor. Verifique se o interruptor está desligado ao ligar a ferramenta à rede.

13 Esteja atento

Dê atençao ao que vai fazendo. Trabalhe com precauçao. Não utilize ferramentas quando estiver cisado.

14 Desluge a ferramenta

Desligue e espere até a ferramenta parar completeness antes de a delexar sem vigilência. Tire a ficha da tomada quando a ferramenta não estiver a ser realizada, antes de proceder à manutenção ou à substituição de acessórios.

Verifique sempre se as chaves de aperto foram retridas da ferramenta antes de a utiliser.

16 Empregue as ferramentas apropriadas

Neste manual indicam-se as aplicacoes da ferramenta. Não force algumas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte. A ferramenta travahará melhor e de uma maneira mais segura se for社会发展 para oefeito indicado.

AVISO O uso de qualquer acessório ou o uso da propria ferramenta,algem do que é recomendado nestsme manual de instruções pode dar origem a risco de ferimento.

17 Nao force o cabo eletrico

Nunca transporte a ferramenta pelo cabo e não puxe pelo cabo para tirar a ficha da tomada. Proteja o cabo contra o calor e evite o contacto com oleo e objectos cortantes.

18 Cuida das suas ferramentas com atençao

Para una mayor rentabilitidade, mantenha as ferramentas sempre afinadas e limpas.

Cumpra as instruções relatives à manutenção e substituição dos acessórios.

Verifique regularamente os cabos da ferramenta e, no caso de"These estarem danificados, mando-os converter a um Centro de Assistencia Técnica Elu. Verifique periodically os cabos de extensão e substitua-os se estiverem danificados. Mantenha os comandos secs, limpos e sem oleo ou gordura.

19 Verifique as peças danificadas

Antes de utilizes a ferramenta, verifique
cuidadosamente se esta aparena sinais de
danos de modo a assegurar um bom
funçãoamento e a obtenção do resultado
desejado. Verifique o bom alinhamento e fixação das peças moleis e confirma a ausência de
ruptura das peças. Verifique ainda se a montagem foi bem feita ou se existe qualquer
otra condição que possa impedir que a ferramenta funcione bem. Mande converter ou substituir os dispositivos de proteção ou outras
peças danificadas conforme as instruções.
Não utilize a ferramenta se o interruptor não
estiver a funcionar. Mande substitir o interruptor num Centro de Assistência Técnica Elu.

20 Mande convertar a sua ferramenta por um Centro de Assistencia Tecnica Elu

Esta Ferramenta Eléctrica está conforme às regulamentações de segurarça que lhe dizem respeito. Para fazer qualquer perigo, a reparação de ferramentas electrolycas deverá estar exclusivamente a cargo de技术和es質ificados.

Verónica do conteudo da embalagem

A embalagem content:

1 Aparafusadora
BS10EK/BS18E/BS20EK/BS25EK/BS45EK ou
1 Aparafusadora placas de reboco seco BS40EK/BS40EKN
1 Caixa de transporte (apenas modelos K)
1 Manual de instruções
1 Vista dos componentes destacados

• Verifique se a ferramenta, as peças ou os acessórios aparecem sinais de danos que possam ter ocorrido durante o transporte.
• Antes de utiliser a ferramenta, dedique o tempo necessário à leitura e comprehensão destemanual.

Descrição (fig. A)

A sua aparafusadora BS20EK/BS25EK foi concebida para aplicações professionais de aparafusamento e para ser realizada como chave de porcas.

A sua aparafusadora placas de reboco seco BS40EK/BS40EKN fou concebida para colocar fixadores de placas de reboco seco através destas em estruturas de madeira ou de metal.

A sua aparafusadora BS10EK/BS18E/BS45EK foi concebida para aplicacoes professionais de aparafusamento.

1 Interruptor de velocidade variavel
2 Botão de bloqueio do interruptor
3 Selector de sentido de rotação
4 Anel de ajuste da profundidade (BS20EK/BS25EK/BS40EK/BS40EKN)
4 Anel de ajuste de torque (BS10EK/BS45EK)
5 Localizador da profundidade (BS20EK/BS25EK/BS40EK/BS40EKN)
5 Retentor de esferas (BS10EK/BS45EK)
6 Clip de cinto

Embraiagem

Esta chave de fenda está equipada com uma embraiagem; o eixo não roda até que se faça pressão sobre o parafuso. Estes parafusos podem ser colocados no ponta de aparafusar mesmo que o berbequim esteja em funciona.

Segurarca électrica

O motor eletrico foi concebido para uma unica tensão. Verifique sempre se a tensão da rede correponde à voltagem indicada na placá de identificação.

A sua ferramenta Elu tem duplo isolamento em conformidade com o estipulado na norma EN 50144, não são, por istso, necessaria umaligacao a terra.

Substituão do cabo ou ficha

Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com conduutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente.

Extensoes

Se ffor necessario um fio de extensions, use um cabo especial, conveniente para a corrente esta ferramenta (Veja os dados tecnicos). A dimenso minima do conductor é 1,5 mm². No caso de se usa uma bobina, disenrole o cabo todo.

Montagem e afinação

Antes da montagem de acessórios e da afinação retire sempre a ficha da tomada.

A sua aparafusadora Elu tem um encabadoro de 1 / 4" hexagonal. A ponta está retida no eixo por meio duma bola e uma mola, a qual recai numa ranhura na hora da ponta de aparafusat.

• Retire o color (4), puxando-o para a frente.
• Selecciono o accessorio necessario (ambos os modelos) e o localizador de profundidade correspondente (5), ao utilizez uma chave de porcas (BS20EK/BS25EK).
• Para colocar o accessório (por exemplo, um suporte para pontos ou uma chave de porcas) (7), empurre-o para dentro do suporte (8) até dar um estalido, indicando que está no lugar. Bata levamente, se necessário.
• Paraletalor accesso pruxo para fora do suporte,utilizing um alicate.
• Coloque novamente o colar (4), alinhando as nervuras (9) no interior do colar (4) com os entalhes (10) na caixa da embraiagem, e Coloque o colar até dar um estalido, indicando que está no lugar.

BS10EK/BS45EK (fig. A)

• Puxe o retentor de esferas (5) para a frrente e secure-o.
• Insira o accessório.
• Liberte o retentor de esferas.

Substituir a ponte de aparafusar (fig. A & B)

• Puxe simplementmente a punto de aparafusar (11).
  Pode ser nessario utiliser um alicate.

PORTUGUES

BS20EK/BS25EK/BS40EK/BS40EKN - Colocação da guia de profundidade (fi

A possiblidade de medicacao da profundidade oferece as segunte vantagens:

• a profundidade escolhida permite colocar parafusos em série de uma forma rápide ficando as cabecas do parafuso colocadas todas à mesma alta
• os parafudos com anilhas deVEDAÇÃO executadoscorrectamente, de forma que não se dão fugas

A execução da profundidade é determinada pela posicao do localizador da profundidade (5), em relação àanela do parafuso.

Os sintolos no color indicam como regular a profundidade de aparafusamento.

• Rode o colar no sentido dos ponteiros do relógio paraLER a profundidade de aparafusamento.
• Rode o colar no sentido contrário ao dos ponteiros do relógio para diminuiar a profundidade de aparafusamento.

BS20EK/BS25EK -

Aoutilizaruma chave de porcas

• Para parafusos com anilhas de vedação, rode o color de ajustamento até a extemidade da chave de porcas estar nivalada com a extemidade do localizador de profundidade.
• Se necessário, rode o color é a chave de porcas ficar reentrante em aproximamente 2 mm dentro do localizador de profundidade.
• Ver, también, as espécificações do fabricante de parafusos quando às regulações das anilhas de vedação adequadas em不同类型 aplicações.
• Coloque um parafuso numa peça velha e verifique a distência entre a anilha e o material.
• Rode o color (4) no sentido contrário ao dos ponteiros do relógio, ou no sentido dos ponteiros do relógio, para diminuir, ou augentar, a profundidade de aparafusamento, conforme for necessário.
• Coloque除外 parafuso e realjuste o colar (4) aposicao desejada.

BS20EK/BS25EK - Recolocacao do localizador da profundidade (fig. D)

Este Modelo é fornecido comdoes localizadores de profundidade (5) para acomodardiferentes pontas, suportes, casquilhos e adaptadores.

• Puxe o Conjunto do color para fora ferramenta.
• Secure o localizar de profundidade (5) e desaperte o color (4).
• Retire o localizador da profundidade (5).
• Para tornar a montar, procede na ordem inversa.

BS10EK/BS45EK -

Regular a forca de aperto (fig. A)

• Paraacularly, para a forma de aperto, rode o color de ajustamento da forma de aperto (4) no sentido contrário ao dos ponteiros do relógio.
• Para diminuir a但对于 aperto, rode o colar de ajustamento da但对于 aperto (4) no sentido dos ponteiros do relógio.
• Coloque um parafuso numa peça velha e verifique se está correctamente aparafusado.
• Se a embraiagem ressaltar inesperadamente (por exemplo, quando se encontrar um não na madeira), simplesmente,aumenta a pressão sobre a ferramenta.

Determine do sentido da rotação (fig. E)

• Para selecionar a rotação, utilize o selector de sentido de rotação (3) (ver setas na ferramenta).

Espere sempre que o motor deixa de funcionar Completely antes de mudar a direção de rotação.

Modo de lavoro

Cumpra sempre as instruções de segança e os regulamentos aplicáveis.

Aparafusamento ou aperto de porcas (fig. A)

• Selecciona ponta apropriadapara o parafuso (ou porca) a ser actionada.
• Seleciona a rotação para a fronte ou para quando, como descririto acima.
• Para aperto das porcas (BS20EK/BS25EK) utilize sempre o localizador de profundidade correto (5).

• Para pôr aakra emestrutura, prima o interruptor de velocidade variavel (1).A pressao exercida sobre o interruptor de velocidade variavel determina a velocidade de ferramenta.

• Se necessário, carregue no botão debloqueio (2) para funcionacontinuo e liberte o interruptor de velocidade variavel. O botão debloqueio travaça apenas a velocidade Tmaxima, em rotação para arente ou para trás.

• Para parar a ferramenta, liberto interruptor "ON/OFF".
• Para parar a ferramenta quando esta se encontrar em operação continua, prima brevamente o interruptor "ON/OFF" e volta a solta-lo. Desligue sempre a ferramenta quando acabar de trabalho e antes de desligar da rede.

Segurar a ferramenta (fig. F)

• Para obter osmelhores resultados,mantha a aparafusar na mao directamente em LINHA com o parafuso e carregue no interruptor da velocidade variavel com um ou dois dedos da mao. Isto reduz a possibuldade de que o parafuso salte da ponte de aparafusar, quando faça forca.
• Para enroscar o parafuso, colque-o ponte de aparafusar, carregue o interruptor da velocidade variavel e insira o parafuso na peça com um movimento suave e continuo. quando o parafuso estiver assente, ouvirá um sinal sonoro vindo da parte da fronte da ferramenta para indicar que a embraiagem está desengatada.

Encontrará disponibleis como opçao diversostipso de pontas sextavadas de 1 / 4" , suportes, chaves e adaptadores. Para mais informacoes sobre os acessosios apropriados, consulte o seu Revendedorautorizacao.

Manutecnão

A sua Ferramenta Eléctrica Elu foi Concebida para funcionalmente muito tempo com umminimum de manutenção. O Functionamento satisfatório continuo depende de bunseguardados e limpeza regular da ferramenta.

Lubrificacao

A sua Ferramenta Eléctrica não precisa de lubrificação suplementar.

Limpeza

Conserve livres as aberturas de ventilacao e limpe regularamente o corpo da区内utilizando um pano macio.

BS40EK/BS40EKN

• Retire regularamente a poeira dasplacedesreboco seco da caixa da embraiagem,utilizandoar comprimido. Para efectuar esta operacao,retire o localizador de profundidade e o color deajustamento.

Ferramentas indesejadas e o ambiente

Leve a sua ferramenta velha a um Centro de Assistencia Tecnica Elu onde ela sera eliminada de um modo seguro para o ambiente.

Serviços Pós-Venda Elu

Todas as Ferramentas Eléctricas Elu são devidamente testadas antes deDEXAR a fábrica. No entanto, se a Ferramenta Eléctrica precisar de reparação,queira contactar o seu distribuidor ou a Elu para obter o endereço do Centro de Assistência Tecnica Elu mais proximo (queira consultar a parte deTRSdo presente manual).

PORTUGUES

GARANTIA

- 30 DIAS DE SATISFAÇÃO COMPLETA

Se não estiver completeness com a sua ferramenta Elu, contacte um Centro de Assistência Tecnica Elu. Apresente a sua reclamação, juntamente com a boa complementa, bem como a factura de compra e ser-lhe a aparecido a melhor solução.

- UM ANO DE GARANTIA

Se o seu produit Elu seavariar por defeito de montagem ou de material, durante os 12 meSES a partir da data da compra, garantimos a substituiacao de todas as peças defeituosas sem encargos desde que:

• O produit não tenha sido mal uso.
• Eventuais reparacoes não tenham sido efectuadas por pessoas estranhas ao Centro de Assistência Tecnica Elu.
• Se aparece prova da data de compra.
