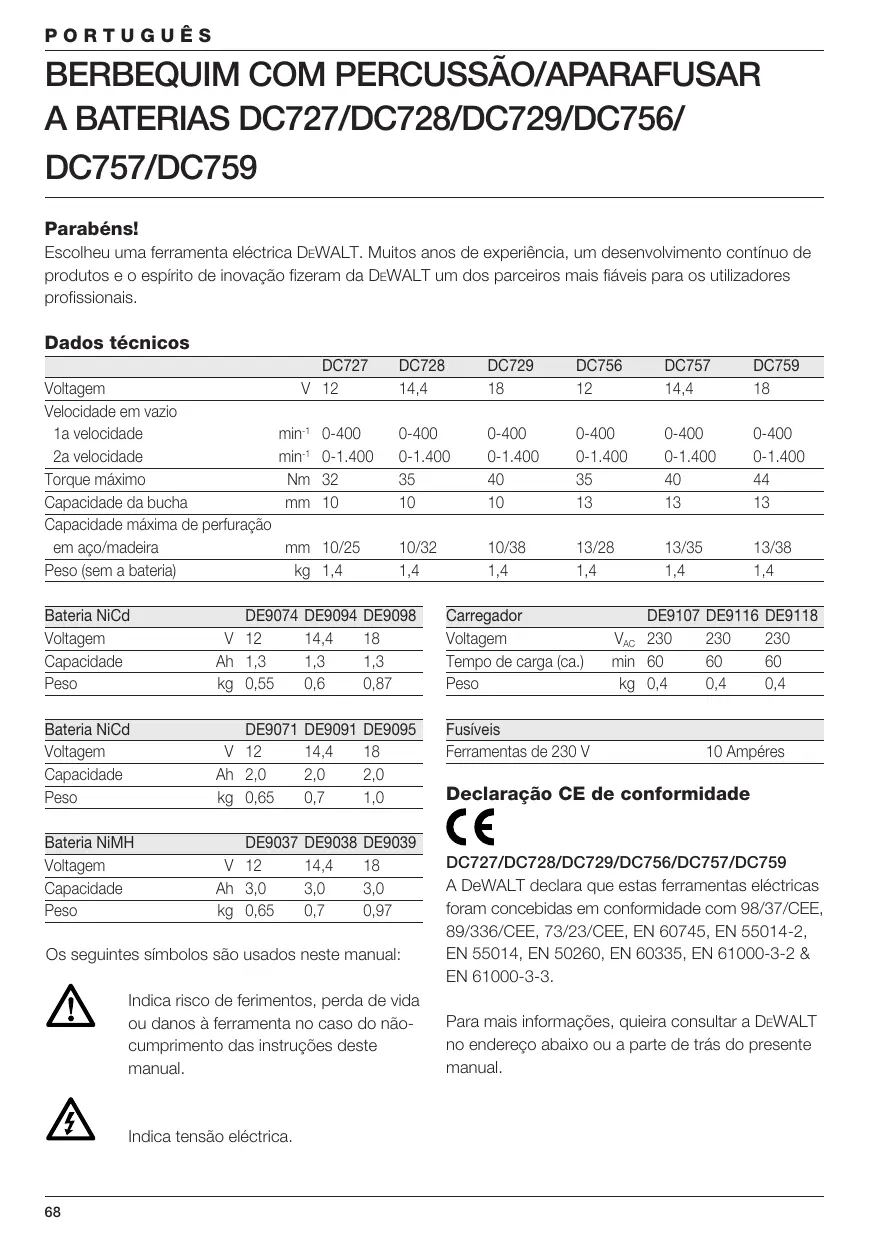

DC757/DC759 Parabéns! Escolheu uma ferramenta eléctrica DEWALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da DEWALT um dos parceiros mais fiáveis para os utilizadores profissionais. Dados técnicos Voltagem Velocidade em vazio 1a velocidade 2a velocidade Torque máximo Capacidade da bucha Capacidade máxima de perfuração em aço/madeira Peso (sem a bateria) DC727 V 12 min-1 min-1

10/32 1,4 10/38 1,4 13/28 1,4 13/35 1,4 13/38 1,4 Bateria NiCd Voltagem Capacidade Peso DE9074 V 12 Ah 1,3 kg 0,55 DE9094 14,4 1,3 0,6 DE9098 1,3 0,87 Carregador Voltagem Tempo de carga (ca.) Peso Bateria NiCd Voltagem Capacidade Peso DE9071 V 12 Ah 2,0 kg 0,65 DE9091 14,4 2,0 0,7 DE9095 2,0 1,0 Fusíveis Ferramentas de 230 V Bateria NiMH Voltagem Capacidade Peso DE9037 V 12 Ah 3,0 kg 0,65 DE9038 14,4 3,0 0,7 DE9039 3,0 0,97 Os seguintes símbolos são usados neste manual: Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do nãocumprimento das instruções deste manual. Indica tensão eléctrica.

0,4 10 Ampéres Declaração CE de conformidade DC727/DC728/DC729/DC756/DC757/DC759 A DeWALT declara que estas ferramentas eléctricas foram concebidas em conformidade com 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 60745, EN 55014-2, EN 55014, EN 50260, EN 60335, EN 61000-3-2 & EN 61000-3-3. Para mais informações, quieira consultar a DEWALT no endereço abaixo ou a parte de trás do presente manual. PORTUGUÊS DC727 DC728 DC729 DC756 DC757 DC759 LpA (pressão sonora) dB(A)*

79,6 80,1 LWA (potência sonora) dB(A)

92,6 93,1 m/s2 < 2,5 < 2,5 < 2,5 Valor médio quadrático ponderado em frequência de aceleração

• junto ao ouvido do operador KpA (imprecisão da pressão sonora) dB(A) 2,8 KWA (imprecisão da potência sonora) dB(A) 2,8 Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Alemanha Regras gerais de segurança Aviso! Leia todas as instruções. O não cumprimento das instruções a seguir podem causar choque eléctrico, incêndio e/ou graves lesões. O termo “ferramenta eléctrica” utilizado a seguir refere-se a ferramentas eléctricas com ligação à corrente eléctrica (com cabo) ou operadas a bateria (sem fios). GUARDE BEM ESTAS INSTRUÇÕES. 1 Área de trabalho a Mantenha a sua área de trabalho limpa e arrumada. Desordem e áreas de trabalho com fraca iluminação podem causar acidentes. b Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores. c Mantenha crianças e outras pessoas afastadas da ferramenta eléctrica durante o trabalho com a ferramenta. Distracções podem causar a falta de controlo sobre o aparelho. 2 Segurança eléctrica a A ficha da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas de adaptação junto com ferramentas eléctricas ligadas à terra. Fichas sem modificações e tomadas adequadas reduzem o risco de choques eléctricos. b Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e frigoríficos. Há um risco elevado de choques eléctricos, caso o corpo seja ligado à terra. c A ferramenta eléctrica não deve ser exposta à chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques eléctricos. d Manuseie o fio com cuidado. O cabo do aparelho não deve ser utilizado para o transporte, para pendurar o aparelho, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou partes em movimento do aparelho. Cabos danificados ou torcidos aumentam o risco de choques eléctricos. e Ao trabalhar com a ferramenta eléctrica ao ar livre, use um cabo de extensão apropriado para áreas externas. O uso de um cabo apropriado para áreas externas reduz o risco de choques eléctricos. 3 Segurança pessoal a Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com a ferramenta eléctrica. Não use a ferramenta eléctrica se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a operação da ferramenta eléctrica pode causar graves lesões. b Usar um equipamento pessoal de protecção. Utilizar sempre óculos de protecção. Equipamento de segurança, como por exemplo, máscara de protecção contra pó, sapatos de segurança anti-derrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo eaplicação da ferramenta eléctrica, reduz o risco de lesões.

PORTUGUÊS c Evite um accionamento involuntário. Assegure-se de que o interruptor está na posição de desligado antes de o ligar. O transporte de ferramentas eléctricas com o dedo no interruptor ou a ligação das mesmas que tenham o interruptor ligado provoca acidentes. d Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste que se encontre numa parte móvel do aparelho, pode levar a lesões. e Não se sobrestime. Mantenha-se sempre bem posicionado e em equilíbrio. Desta forma poderá será mais fácil controlar o aparelho em situações inesperadas. f Use vestuário apropriado. Não use roupa larga ou jóias. Mantenha o cabelo, roupa e luvas afastadas de partes em movimento. Roupas largas, jóias ou cabelos longos podem ser agarradas por partes em movimento. g Se for prevista a montagem de dispositivos de aspiração de pó e de dispositivos de recolha, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização destes dispositivos reduz os riscos provocados por pó. 4 Utilização e manutenção da ferramenta eléctrica a Não sobrecarregue a ferramenta eléctrica. Use para o seu trabalho a ferramenta eléctrica correcta. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da potência indicada. b Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de ligar-desligar é perigosa e deve ser reparada. c Desligue a ficha da tomada antes de efectuar ajustes no aparelho, substituir acessórios ou armazenar a ferramenta eléctrica. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente.

d Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças. Não permita que o aparelho seja utilizado por pessoas não familiarizadas com o mesmo ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas se utilizadas por pessoas não qualificadas. e Trate a sua ferramenta eléctrica com cuidado. Verifique se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danificadas, que possam influenciar o funcionamento do aparelho. As peças danificadas devem ser reparadas antes da utilização do aparelho. Muitos acidentes têm como causa uma manutenção insuficiente das ferramentas eléctricas. f Mantenha as ferramentas de corte sempre afiadas e limpas. Ferramentas de cortes devidamente tratadas, com cantos afiados travam com menos frequência e podem ser controladas com maior facilidade. g Use a ferramenta eléctrica, os acessórios e as brocas da ferramenta etc., de acordo com estas instruções e da maneira determinada para este tipo especial de ferramenta eléctrica. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins que os previstos pode resultar em situações perigosas. 5 Utilização e manutenção da bateria a Assegure-se de que o interruptor está na posição de desligado antes de introduzir o conjunto de baterias. A colocação do conjunto de baterias nas ferramentas eléctricas com o interruptor ligado pode causar acidentes. b Recarregue apenas com o carregador especificado pelo fabricante. Um carregador que seja adequado a um tipo de conjunto de baterias pode causar o risco de incêndio quando utilizado noutro tipo de conjunto de baterias. c Utilize as ferramentas eléctricas apenas com as baterias especificamente designadas. A utilização de outro tipo de bateria pode causar o risco de lesões ou incêndio. PORTUGUÊS d Quando o conjunto de baterias não está a ser utilizado, mantenha-oafastado de quaisquer outros objectos metálicos, como clips de papel, moedas, chaves, pregos, parafusos ou outros objectos metálicos pequenos que possam efectuar a ligação de um terminal para outro. O contacto de ambos os terminais da bateria pode causar queimaduras ou incêndio. e Em condições abusivas, o líquido pode ser ejectado da bateria; evite o contacto. Caso isso aconteça, passe por água. Caso o líquido entre em contacto com os olhos, procure ajuda médica. O líquido ejectado da bateria pode causar irritação ou queimaduras. 100% Carregada Bateria defeituosa Não toque nos terminais com objectos condutores Não carregue baterias danificadas, substitua imediatamente Leia o manual de instruções antes de usar Use só baterias DEWALT, outras podem explodir causando ferimentos e danos 6 Reparação a A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobressalentes originais. Desta forma é assegurada a segurança da ferramenta eléctrica. Não usar em ambientes húmidos Substituir imediatamente cabos defeituosos Regras adicionais de segurança para baterias Perigo de incêndio! Evite o curto-circuito dos contactos da bateria solta. Não armazene ou transporte a bateria sem a tampa de protecção fornecida estar colocada nos contactos.

• O líquido da bateria, uma solução de hidróxido de potássio, pode ser nocivo. Em caso de contacto com a pele, lave imediatamente com água. Neutralize com um ácido suave, como sumo de limão ou vinagre. Em caso de contacto com os olhos, enxague abundantemente com água limpa durante 10 minutos. Consulte um médico.
• Nunca tente abrir um jogo de baterias, por qualquer razão que seja.
• Use só um carregador com a placa «NiMH» ou «NiMH + NiCd» para baterias NiMH DEWALT. Placas em carregador e jogo de baterias Os seguintes símbolos são indicados as placas em carregador e jogo de baterias: 100% Em carga +40 ˚c +4 ˚c Carregar só entre 4 °C e 40 °C Ao fim da actividade desta bateria, desfaça-se dela da maneira menos nociva para o nosso ambiente Não queime as baterias Verificação do conteúdo da embalagem A embalagem contém: 1 Berbequim/aparafusador a baterias 1 Carregador 2 Baterias 1 Ponta de aparafusa 1 Caixa de transporte 1 Manual de instruções 1 Vista dos componentes destacados
• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.

• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual. Descrição (fig. A) O seu berbequim DC727/DC728/DC729/DC756/ DC757/DC759 foi estudado para aplicações profissionais de perfuração e para aparafusar. 1 Interruptor de velocidade variável 2 Selector de sentido de rotação 3 Selector de velocidade 4 Selector de modo de percussão/de regulação de torque 5 Posições da anilha 6 Bucha de aperto rápido 7 Compartimento para pontas de aparafusar 8 Punho 9 Bateria Carregador O seu carregador DE9107 aceita baterias NiCd DEWALT de entre 7,2 e 14,4 V. O seu carregador DE9118 aceita baterias NiCd DEWALT de entre 7,2 e 14,4 V. O seu carregador DE9116 aceita baterias NiCd e NiMH DEWALT de entre 7,2 e 18 V. 9 Bateria 10 Manipulos de fixação 11 Carregador 12 Indicator da carga (vermelho) Travamento automático do veio Graças ao travamento automático do veio, a bucha pode ser aberta e fechada apenas com uma mão enquanto a outra segura o berbequim. Segurança eléctrica O carregador foi concebido para uma única tensão. Verifique sempre se a tensão corresponde à voltagem indicada na placa de identificação. O seu carregador DEWALT tem duplo isolamento em conformidade com o estipulado na norma EN 60335, não sendo, por isso, necessária uma ligação à terra.

Substituição do cabo ou ficha Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente. Extensões Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). A dimensão mínima do condutor é 1 mm2. No caso de se usar uma bobina, desenrole o cabo todo. Montagem e ajuste

• Antes da assemblagem e do ajuste, retire sempre a bateria.
• Desligue sempre a ferramenta antes de inserir ou retirar o conjunto de baterias.
• Use só baterias e carregadores DEWALT. Bateria (fig. A & B) Carregador
• Para carregar a bateria (9), insira-a no carregador (11) como indicado e ligue-o. Certifique-se de que a bateria está completamente colocada no carregador. O indicator de carga vermelho (12) começa a piscar. Depois de aprox. 1 hora, o indicador fica permanentemente aceso. A bateria agora está totalmente carregada e o carregador de baterias automaticamente comutará para a modalidade de compensação. Depois de aproximadamente 4 horas, comutará para a modalidade de manutenção de carga. A bateria pode ser retirada em qualquer altura ou continuar a ser carregada indefinidamente.
• O indicador de carga encarnado pisca rapidamente para indicar um problema de carga. Introduza novamente a bateria ou experimente uma nova. Se não se conseguir carregar também a nova bateria, faça um controlo do seu carregador de baterias num centro de Assistência Técnica DEWALT. PORTUGUÊS
• Quando estiver ligado a fontes de alimentação, tais como, geradores ou conversores de CC em CA, o indicador de carga vermelho pode piscar duas vezes, apagar-se e repetir. Isto indica um problema temporário na alimentação de corrente. O carregador automaticamente comutará novamente para o funcionamento normal. Não carregue o bateria a temperaturas ambientes menores que 4 °C ou maiores que 40 °C. Recomendamos uma temperatura de carga de: aprox. 24 °C. Inserir ou retirar o conjunto de baterias
• Coloque a bateria no punho (8) até se ouvir um estalido.
• Para retirar a bateria, carregue nos dois botões (10) ao mesmo tempo e puxe-a para fora do punho (8). Tampa da bateria (fig. B) É fornecida uma tampa de protecção para tapar os contactos de uma bateria solta. Se a tampa de protecção não estiver colocada, os objectos metálicos soltos podem causar curto-circuito nos contactos, provocando incêndio e danificando a bateria.
• Retire a tampa de protecção (13) antes de colocar a bateria (9) no carregador ou ferramenta.
• Coloque a tampa de protecção nos contactos imediatamente após remover a bateria do carregador ou ferramenta. Certifique-se de que a tampa de protecção está correctamente colocada antes de armazenar ou transportar a bateria solta. Modalidade de compensação O modo de compensação ajuda a manter a bateria na capacidade máxima. É aconselhável utilizar este recurso semanalmente ou a cada 10 ciclos de carga/descarga.
• Inicie o processo de carga conforme descrito acima.
• Quando o indicator de carga pára de piscar, deixá-la ligada ao carregador por 4 horas. DE9116 Retardador de carregar em quente O retardador de carregar em quente é automaticamente activado quando o carregador detectar uma bateria que está quente, suspendendo o carregamento da bateria até que esta arrefeça. Depois da bateria arrefecer, o carregador muda automaticamente para o modo de carregamento da bateria. Este dispositivo assegura o tempo máximo de funcionamento da bateria. Enquanto estiver no modo de retardador de carregar em quente, o indicador vermelho (12) acende durante um longo período e depois num curto período. Como inserir e remover brocas (fig. A & C)
• Abra a bucha rodando a manga (14) em sentido contrário aos ponteiros do relógio e insira a haste da broca.
• Insira a broca até onde fôr possível e puxe-a ligeiramente para fora.
• Aperte bem rodando a manga no sentido do relógio.
• Para retirar a broca, proceda de forma inversa. Seleccione o modo de operação ou controlo do torque (fig. D) O anel desta ferramenta tem 17 posições para regular o torque adaptando-o ao tamanho do parafuso e ao material da peça. Para regular o torque, vide «Operação de aparafusar».
• Seleccione o modo de operação ou o torque necessário alinhando o símbolo ou número no anel (4) com a seta (15) na caixa de engrenagens. Selector de sentido de rotação (fig. E)
• Para escolher a rotação à frente ou inverso use o botão (2), como indicado (veja a seta). Espere sempre que o motor deixe de funcionar completamente antes de mudar a direcção de rotação. Selector de velocidade (fig. F) A sua ferramenta está dotada de duas velocidades para se poder variar a relação velocidade/torque. 1 velocidade baixa/torque elevado (para efectuar a perfuração de grandes orifícios, operações com parafusos)

PORTUGUÊS 2 velocidade elevada/torque baixo (orifícios mais pequenos) Para os valores reais de velocidade, consulte os dados técnicos. Puxe sempre completamente o selector das engrenagens para a frente ou para trás.

• Não mude de velocidade quando a máquina estiver a trabalhar. Modo de emprego
• Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.
• Esteja informado sobre a localização de tubagens e de fios eléctricos dentro da parede.
• Aplique apenas uma leve pressão à ferramenta. Ligar e desligar (fig. A & E)
• Para pôr a máquina em funcionamento, prima o interruptor de velocidade variável (1). A pressao exercida sobre o interruptor de velocidade variável determina a velocidade de ferramenta.
• Para desligar a máquina, liberte o interruptor.
• Para manter a ferramenta na posição desligada, mova o manipulo de selecção (2) para a posição central. A ferramenta está equipada com um freio que providencia parar o anel, logo que se libertar completamente o interruptor da velocidade variável. Operações de aparafusar e desaparafusar (fig. A)
• Escolha a rotação para a direita ou esquerda com o botão (2).
• Coloque o anel (4) na posição 1 e comece a aparafusar (baixo torque).
• Se a embraiagem entrar em funcionamento demasiado cedo, regule o anel para aumentar o valor de torque segundo a necessidade.

Perfuração rotativa (fig. A)

• Seleccione o modo de perfuração rotativa usando o anel (4).
• Seleccione rotação avanço. Furar em metal
• Utilize um lubrificante de corte sempre que pretender furar metais. As excepções são o ferro e o bronze, que deverão ser furados a seco. Furar em madeira
• Monte o tipo adequado de broca. Para mais informações sobre os acessórios apropriados, consulte o seu Revendedor autorizado. Manutenção A sua Ferramenta Eléctrica DEWALT foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta. Lubrificação A sua Ferramenta Eléctrica não precisa de lubrificação suplementar. Limpeza
• Retire a ficha do carregador da tomada antes de limpar o corpo do carregador utilizando um pano macio.
• Remova a bateria antes de limpar a sua Ferramenta Eléctrica.
• Conserve livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio. PORTUGUÊS Ambiente GARANTIA
• 30 DIAS DE SATISFAÇÃO COMPLETA • Bateria de substitução Este bateria de longa duração deve ser substiuída, quando deixar de ter a potência necessária ão trabalho, que dava anteriormente. Ao fim da sua actividade, desfaça-se dele da maneira menos nociva para o nosso ambiente:
• Consuma as baterias completamente e depois retire o jogo de baterias da ferramenta.
• As baterias NiCd/NiMH são recicláveis. Leve-as ao seu concessionário ou a uma estação de reciclagem. As bateria podem ser recidadas ou serão destruidas de maneira conveniente. Se não estiver completamente satisfeito com a sua ferramenta DEWALT, contacte um Centro de Assistência Técnica DEWALT. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser-lhe á apresentada a melhor solução.
• UM ANO DE MANUTENÇÃO GRATUITA • Se necessitar de manutenção para a sua ferramenta DEWALT, durante os 12 meses após a compra, entregue-a, sem encargos, num Centro de Assistência Técnica DEWALT. Deve apresentar uma prova da compra.
• UM ANO DE GARANTIA • Ferramentas já usadas Leve a sua ferramenta velha a um Centro de Assistência Técnica DEWALT onde ela será eliminada de um modo seguro para o ambiente. Se o seu produto DEWALT se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:
• O produto não tenha sido mal usado.
• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica DEWALT.
• Se apresente prova da data de compra. Para a localização do Centro de Assistência Técnica DEWALT mais próximo, queira consultar a parte de trás do presente manual. Em alternativa, encontrará uma lista de Centros de Assistência Técnica DEWALT e todas as informações sobre o nosso serviço pós-venda disponíveis na Internet em www.2helpU.com.
