GEBRUIKSAANWIJZING DC728KA DEWALT

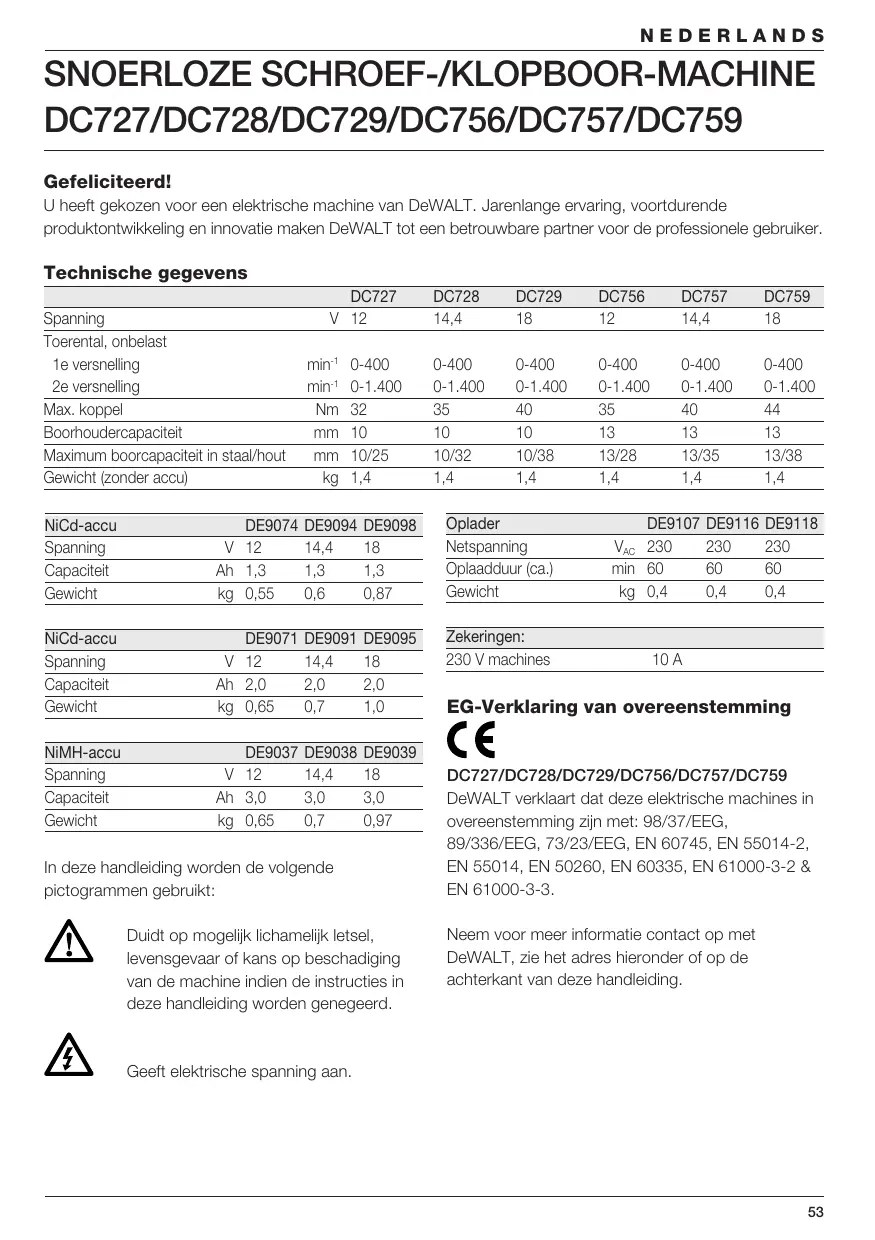

DC727/DC728/DC729/DC756/DC757/DC759 Gefeliciteerd! U heeft gekozen voor een elektrische machine van DeWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DeWALT tot een betrouwbare partner voor de professionele gebruiker. Technische gegevens DC727 V 12 DC728 14,4 DC729

13/38 1,4 Spanning Toerental, onbelast 1e versnelling 2e versnelling Max. koppel Boorhoudercapaciteit Maximum boorcapaciteit in staal/hout Gewicht (zonder accu) min-1 min-1

10/25 1,4 In deze handleiding worden de volgende pictogrammen gebruikt: Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd. DE9107 VAC 230 min 60 kg 0,4 DE9116

0,4 10 A EG-Verklaring van overeenstemming DC727/DC728/DC729/DC756/DC757/DC759 DeWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 60745, EN 55014-2, EN 55014, EN 50260, EN 60335, EN 61000-3-2 & EN 61000-3-3. Neem voor meer informatie contact op met DeWALT, zie het adres hieronder of op de achterkant van deze handleiding. Geeft elektrische spanning aan.

79,6 80,1 LWA (geluidsvermogen) dB(A)

92,6 93,1 m/s2 < 2,5 < 2,5 < 2,5 Gewogen kwadratische gemiddelde waarde van de versnelling

• op de werkplek KpA (meetonzekerheid geluidsdruk) dB(A)

KWA (meetonzekerheid geluidsvermogen) dB(A)

Director Engineering and Product Development Horst Groflmann DeWALT, Richard-Klinger-Strafle 40, D-65510, Idstein, Duitsland Algemene veiligheidsvoorschriften Waarschuwing! Lees alle voorschriften. Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Het hierna gebruikte begrip ˙elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) of op een accu (snoerloos). BEWAAR DEZE VOORSCHRIFTEN GOED. 1 Werkomgeving a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b Werk met de machine niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2 Elektrische veiligheid a De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor een elektrische schok wanneer uw lichaam geaard is. c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d Gebruik het snoer niet voor een verkeerd doel. Gebruik het snoer niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok. e Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikt verlengsnoer beperkt het risico van een elektrische schok. 3 Veiligheid van personen a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van hetelektrische gereedschap, vermindert het risico van verwondingen. NEDERLANDS c Voorkom per ongeluk inschakelen. Controleer of de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt. Wanneer u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e Reik niet te ver. Zorg er altijd voor dat u stevig staat en in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. g Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof. 4 Gebruik en onderhoud van elektrische gereedschappen a Overbelast het gereedschap niet. Gebruik voor uw toepassing het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. d Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereedschapstype voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. 5 Gebruik en onderhoud van accugereedschappen a Controleer of de schakelaar in de uit-stand staat voordat u de accu in het gereedschap steekt. Wanneer bij het aanbrengen van een accu in elektrisch gereedschap de schakelaar in de aan-stand staat, kan dit tot ongevallen leiden. b Laad accu’s alleen op in opladers die door de fabrikant zijn gespecificeerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer hij met andere accu’s wordt gebruikt. c Gebruik elektrische gereedschappen alleen met de daarvoor bedoeldeaccu’s. Het gebruik van andere accu’s kan leiden tot verwondingsen brandgevaar.

NEDERLANDS 100% d Houd accu’s die niet in gebruik zijn uit de buurt van metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. e Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel in geval van onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Uit de accu gelekte vloeistof kan huidirritaties of brandwonden veroorzaken. Laadproces op gang 100% Laadproces beÎindigd Accu defect Niet met geleidende voorwerpen aan de contactpunten komen Geen beschadigde accu’s laden 6 Service a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Lees voor het gebruik de handleiding Extra veiligheidsrichtlijnen voor accu’s Niet aan water blootstellen Brandgevaar! Voorkom kortsluiting tussen de contactpunten van een losse accu. Bewaar of verplaats de accu niet zonder dat de meegeleverde afdekdop over de contactpunten is geplaatst.

• De accuvloeistof bestaat uit een 25-30 % oplossing van kalium hydroxide en kan gevaarlijk zijn. Indien accuvloeistof met de huid in aanraking is gekomen, spoel dan de huid onmiddellijk met water af. Neutraliseer de vloeistof met een zwak zuur zoals citroensap of azijn. Indien de accuvloeistof in de ogen is gekomen, spoel de ogen dan gedurende minimaal 10 minuten met schoon stromend water. Raadpleeg vervolgens een arts.
• Probeer nooit een accu open te maken.
• Gebruik voor het laden van NiMH-accu’s uitsluitend opladers met het opschrift «NiMH» of «NiMH + NiCd». Labels op de oplader en op de accu De labels op de oplader en op de accu laten de volgende pictogrammen zien:

Gebruik de oplader uitsluitend voor DeWALT-accu’s; andere accu’s kunnen barsten en letsel of schade veroorzaken Beschadigd snoer direct laten vervangen +40 ˚c +4 ˚c Alleen laden bij temperaturen tussen 4 °C en 40 °C Versleten accu’s dienen op milieubewuste wijze te worden verwerkt Verbrand de accu nooit Inhoud van de verpakking De verpakking bevat: 1 Snoerloze schroef-/boormachine 1 Oplader 2 Accu’s 1 Schroevedraaierbit 1 Transportkoffer 1 Handleiding 1 Onderdelentekening NEDERLANDS

• Controleer de machine, losse onderdelen en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken. Vervangen van het snoer of de stekker Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken. Beschrijving (fig. A) Uw snoerloze schroef-/boormachine DC727/ DC728/DC729/DC756/DC757/DC759 is ontworpen voor professioneel boren en schroeven. 1 Schakelaar voor elektronisch regelbaar toerental 2 L/R-schakelaar 3 Mechanische toerenomschakelaar 4 Keuzeschakelaar boren/klopborenInstelring voor koppel en boorstand 5 Instelringposities 6 Snelspanboorhouder 7 Schroefbithouder 8 Handgreep 9 Accu Oplader Uw DE9107 oplader is geschikt voor DEWALT NiCd-accu’s van 7,2 tot 14,4 V. Uw DE9118 oplader is geschikt voor DeWALT NiCd-accu’s van 7,2 tot 14,4 V. Uw DE9116 oplader is geschikt voor DEWALT NiCd- en NiMH-accu’s van 7,2 tot 18 V. 9 Accu 10 Accu-vergrendelingsknoppen 11 Oplader 12 Oplaadindicatie (rood) Automatische spindelblokkering De automatische spindelblokkering wordt bij het uitschakelen van de boormachine geactiveerd. De kraag kan gemakkelijk met een hand worden gedraaid terwijl met de andere hand de boormachine wordt vastgehouden. Elektrische veiligheid De elektrische motor is ontwikkeld voor een bepaalde spanning. Controleer altijd of de accuspanning overeenkomt met de waarde op het typeplaatje. Controleer tevens of de ingangsspanning van de oplader overeenkomt met uw netspanning. Uw DEWALT-oplader is dubbel geïsoleerd overeenkomstig EN 60335. Gebruik van verlengsnoeren Gebruik verlengsnoeren alleen in uiterste noodzaak. Gebruik een goedgekeurd snoer dat beantwoordt aan het vermogen van de oplader (zie technische gegevens). De minimum geleiderdikte is 1 mm2; de maximum snoerlengte is 30 m. Monteren en instellen
• Verwijder vóór het monteren en instellen altijd de accu uit de machine.
• Schakel de machine altijd uit alvorens de accu aan te brengen of te verwijderen.
• Gebruik uitsluitend DeWALT-accu’s en opladers. Accu (fig. A & B) Opladen
• Plaats de accu (9) in de oplader (11) zoals weergegeven en steek de stekker van de oplader in het stopcontact. Let erop dat de accu goed in de oplader zit, maar forceer de accu niet. De rode oplaad-indicatie (12) begint te knipperen. Na ca. 1 uur stopt het knipperen en brandt de indicatie continu. De accu is nu volledig opgeladen en de oplader schakelt automatisch over naar de compensatiestand. Na ongeveer 4 uur schakelt de oplader uiteindelijk naar de druppellaadstand. De accu kan op elk gewenst moment uit de oplader worden gehaald of voor onbepaalde tijd in de op het net aangesloten oplader blijven zitten.
• De rode oplaad-indicatie begint snel te knipperen als het laden problemen oplevert. Steek de accu opnieuw in de oplader of probeer een andere accu. Breng, indien nodig, uw oplader naar een erkend DeWALT Service-center.
• Sommige energiebronnen (zoals generatoren of spanningsomvormers) kunnen tijdelijke laadproblemen veroorzaken. De rode oplaadindicatie knippert dan tweemaal snel en de oplader schakelt uit. Dit kan meerdere malen voorkomen.

NEDERLANDS Zodra het mogelijk is, schakelt de oplader automatisch weer naar de laadstand. Laad de accu niet op bij omgevingstemperaturen < 4 °C of > 40 °C. Aanbevolen oplaadtemperatuur: ca. 24 °C. Aanbrengen en verwijderen van de accu

• Duw de accu in de handgreep (8) totdat de accu vastklikt.
• Verwijder de accu door het tegelijkertijd indrukken van de twee vergrendelknoppen (10). Trek dan de accu uit de handgreep (8). Accu-afdekdop (fig. B) De meegeleverde afdekdop wordt gebruikt om de contactpunten van de losse accu te beschermen. Zonder de afdekdop kunnen de contactpunten worden kortgesloten door rondslingerende metalen voorwerpen, waardoor brandgevaar ontstaat en de accu beschadigd raakt.
• Neem de afdekdop (13) af voordat u de accu (9) in de lader of de machine plaatst.
• Plaats de afdekdop over de contactpunten meteen nadat de accu uit de lader of machine is genomen. Zorg dat de afdekdop op zijn plaats zit voodat u een losse accu opbergt of transporteert. Compensatiestand De compensatiestand helpt om de maximale capaciteit van de accu te handhaven. Het is aan te bevelen om deze functie wekelijks dan wel elke 10 laad-/ontlaadcycli te gebruiken.
• Start het laadproces zoals hierboven beschreven.
• Als de oplaad-indicatie stopt met knipperen, laat u de accu nog ca. 4 uur in de oplader. DE9116 Vertraagd opladen van verhitte accu’s Wanneer een verhitte accu in de oplader wordt geplaatst, wordt het oplaad-proces automatisch uitgesteld. Nadat de accu is afgekoeld, schakelt de oplader automatisch over naar de laadstand. Hierdoor wordt een lange levensduur van de accu gegarandeerd.

De rode oplaad-indicatie (12) knippert gedurende de vertragingstijd afwisselend kort en lang. Plaatsen en verwijderen van een boortje of schroevedraaierbit (fig. A & C)

• Open de boorhouder door de kraag (14) linksom te draaien en plaats het boortje of de schroevedraaierbit.
• Plaats het boortje of de schroevedraaierbit zo ver mogelijk in de boorhouder. Trek het boortje of de bit daarna iets terug.
• Klem het boortje of de bit stevig vast door de kraag rechtsom te draaien.
• Verwijder het boortje of de bit in omgekeerde volgorde. Kiezen van de boorstand of instellen van het koppel (fig. D) De instelring kent 17 verschillende posities voor het afstemmen van het koppel op de gebruikte schroeven en de materiaalsamenstelling van het werkstuk. Voor instelling van het koppel, zie «In- en uitdraaien van schroeven».
• Kies de gewenste boorstand of het juiste koppel door de instelring (4) te verdraaien tot het betreffende symbool of positienummer recht tegenover de indicatie (15) op het motorhuis staat. L/R-schakelaar (fig. E)
• Selecteer de draairichting (linksom of rechtsom) door het verschuiven van de L/R-schakelaar (2), zoals afgebeeld (zie de pijlen op de machine). Wijzig de draairichting uitsluitend als de machine volledig stilstaat. Mechanische toerenomschakelaar (fig. F) Uw machine is uitgerust met een mechanische toerenomschakelaar (3) waarmee de verhouding tussen toerental en koppel kan worden gewijzigd. 1 lage snelheid/hoog koppel (boren van grote gaten, in- en uitdraaien van grote schroeven) 2 hoge snelheid/laag koppel (boren van kleine gaten) Meer informatie over de toerentallen vindt u in de technische gegevens. NEDERLANDS Druk de toerenomschakelaar altijd geheel naar voren of naar achteren.
• Verdraai de schakelaar niet bij volle belasting of tijdens het gebruik. Aanwijzingen voor gebruik
• Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.
• Let op de eventueel aanwezige gas-, water- en elektriciteitsleidingen.
• Oefen slechts een lichte druk op de machine uit. In- en uitschakelen (fig. A & E)
• Druk op de schakelaar (1) om de machine te starten. Het toerental van de machine wordt bepaald door de druk die op de schakelaar wordt uitgeoefend.
• Stop de machine door de schakelaar los te laten.
• Schuif de L/R-schakelaar (2) in de middenstand om de machine in de UIT-stand te blokkeren. De machine is uitgerust met een mechanisme waardoor de boorkop wordt afgeremd zodra de schakelaar voor elektronisch toerental geheel wordt losgelaten. In- en uitdraaien van schroeven (fig. A)
• Selecteer de gewenste draairichting met de L/R-schakelaar (2).
• Zet de instelring (4) in pos. 1 (laag koppel) en draai de schroef in het werkstuk.
• Indien de slipkoppeling te vroeg wordt geactiveerd, stel dan met behulp van de ring een hoger koppel in. Boren (fig. A)
• Kies de boorstand met behulp van de instelring (4).
• Selecteer de draairichting rechtsom. Boren in metaal
• Gebruik een smeermiddel bij het boren in metaal (behalve voor gietijzer en koper). Boren in hout
• Gebruik een boortje van een geschikt type. Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires. Onderhoud Uw DeWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur. Smering Uw machine heeft geen extra smering nodig. Reiniging
• Trek de stekker van de oplader uit het stopcontact voordat u de behuizing met een zachte doek reinigt.
• Verwijder de accu voordat u de machine reinigt.
• Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek. Het milieu Oplaadbare accu De duurzame accu moet worden opgeladen, zodra deze niet meer genoeg energie levert voor werkzaamheden die daarvóór nog moeiteloos konden worden verricht. Versleten accu’s dienen op milieubewuste wijze te worden verwijderd:
• Gebruik de energie van de accu helemaal op en verwijder dan de accu uit de machine.
• NiCd- en NiMH-accu’s zijn recycleerbaar. Breng ze naar uw handelaar of naar een plaatselijk verwerkingscentrum voor klein chemisch afval. De ingezamelde accu’s worden dan op milieuvriendelijke wijze gerecycleerd of verwijderd.

NEDERLANDS GARANTIE Gebruikte machines Wanneer uw machine aan vervanging toe is, breng deze dan naar een DeWALT Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt.

• 30 DAGEN «NIET GOED, GELD TERUG» GARANTIE • Indien uw DeWALT elektrisch gereedschap om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u het dan compleet zoals bij aankoop binnen 30 dagen terug naar DeWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.
• 1 JAAR GRATIS SERVICE-CONTRACT • Mocht uw DeWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DeWALT Service-center.
• 1 JAAR GARANTIE • Mocht uw DeWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DeWALT, op voorwaarde dat:
• het produkt niet foutief gebruikt werd
• het produkt niet gerepareerd is door onbevoegden
• het aankoopbewijs met daarop de aankoopdatum wordt overlegd Informeer bij uw dealer of bij het DeWALThoofdkantoor naar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding). Een overzicht van erkende DeWALT Service-centers en nadere informatie over onze service vindt u ook op Internet: www.2helpU.com.
