MANUALE UTENTE DC728KA DEWALT

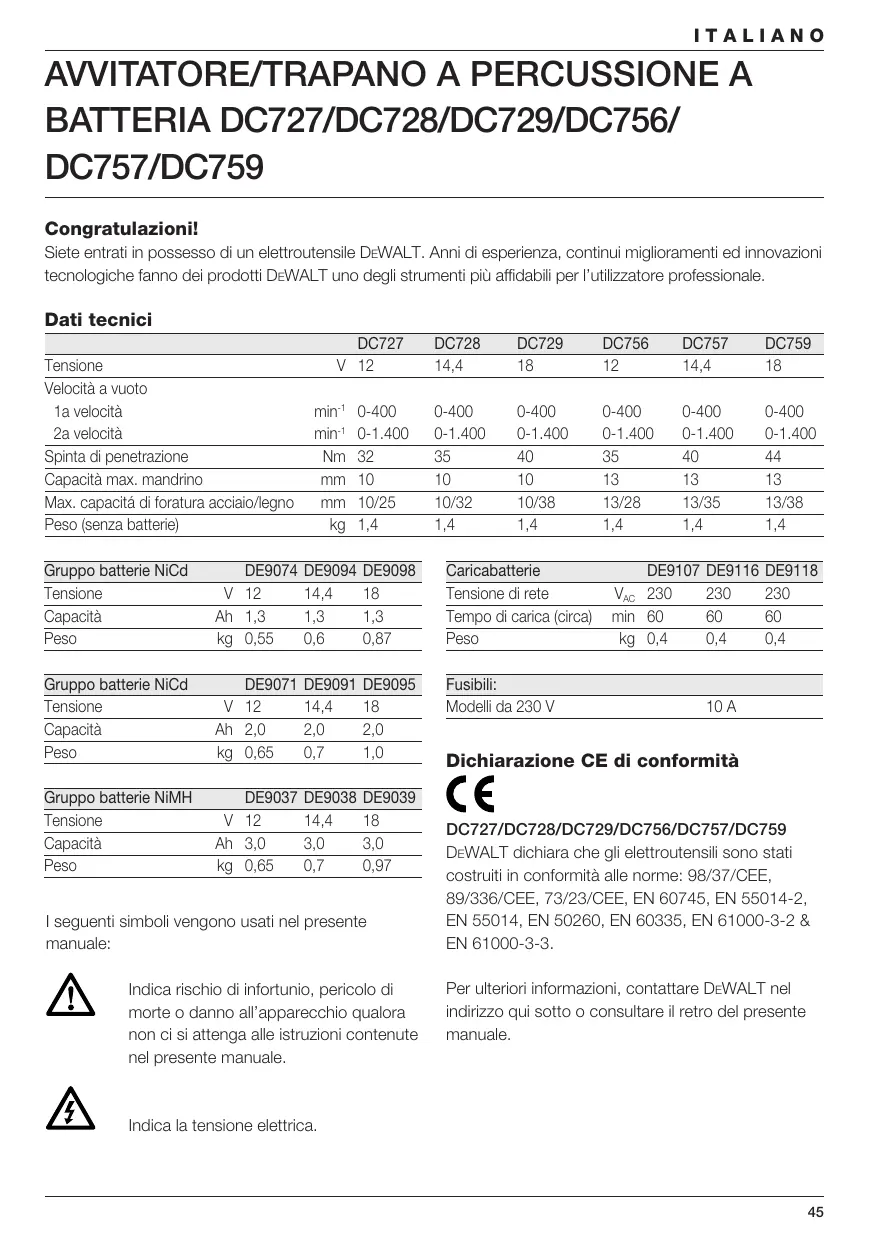

DC757/DC759 Congratulazioni! Siete entrati in possesso di un elettroutensile DEWALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti DEWALT uno degli strumenti più affidabili per l’utilizzatore professionale. Dati tecnici Tensione Velocità a vuoto 1a velocità 2a velocità Spinta di penetrazione Capacità max. mandrino Max. capacitá di foratura acciaio/legno Peso (senza batterie) DC727 V 12 min-1 min-1

13/38 1,4 Gruppo batterie NiCd Tensione Capacità Peso DE9074 V 12 Ah 1,3 kg 0,55 DE9094 14,4 1,3 0,6 DE9098 1,3 0,87 Caricabatterie Tensione di rete Tempo di carica (circa) Peso Gruppo batterie NiCd Tensione Capacità Peso DE9071 V 12 Ah 2,0 kg 0,65 DE9091 14,4 2,0 0,7 DE9095 2,0 1,0 Fusibili: Modelli da 230 V Gruppo batterie NiMH Tensione Capacità Peso DE9037 V 12 Ah 3,0 kg 0,65 DE9038 14,4 3,0 0,7 DE9039 3,0 0,97 I seguenti simboli vengono usati nel presente manuale: Indica rischio di infortunio, pericolo di morte o danno all’apparecchio qualora non ci si attenga alle istruzioni contenute nel presente manuale. DE9107 VAC 230 min 60 kg 0,4 DE9116

0,4 10 A Dichiarazione CE di conformità DC727/DC728/DC729/DC756/DC757/DC759 DEWALT dichiara che gli elettroutensili sono stati costruiti in conformità alle norme: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 60745, EN 55014-2, EN 55014, EN 50260, EN 60335, EN 61000-3-2 & EN 61000-3-3. Per ulteriori informazioni, contattare DEWALT nel indirizzo qui sotto o consultare il retro del presente manuale. Indica la tensione elettrica.

• all’orecchio dell’operatore KpA (incertezza sulla misura della rumorosità) dB(A) 2,8 KWA (incertezza sulla misura della potenza sonora) dB(A) 2,8

Direttore ricerca e sviluppo Horst Großmann

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Germania Norme generiche di sicurezza Attenzione! Leggere tutte le istruzioni. La mancata osservazione delle presenti istruzioni potrà causare scosse elettriche, incendi e/o infortuni gravi. Il termine «elettroutensile» che ricorre in tutti le avvertenze seguenti si riferisce ad utensili elettrici con o senza filo. CONSERVARE QUESTE ISTRUZIONI. 1 Area di lavoro a Mantenere pulita e bene illuminata l’area di lavoro. Il disordine e la scarsa illuminazione possono causare incidenti. b Evitare d’impiegare gli elettroutensili in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i fumi. c Mantenere lontani bambini ed astanti mentre si usa l’elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo dell’utensile. 2 Sicurezza elettrica a La spina elettrica deve essere adatta alla presa. Evitare assolutamente di alterare la spina. Non impiegare spine adattatrici con utensili provvisti di messa a terra.

L’uso di spine inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi. Un corpo collegato a massa è esposto maggiormente al rischio di scosse elettriche. Custodire gli elettroutensili al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio di scosse elettriche. Non esporre il cavo a sollecitazioni. Non usare il cavo per trasportare o trainare l’utensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo al riparo dal calore, da bordi taglienti e/o da parti in moto. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. Se l’elettroutensile viene adoperato all’aperto, usare esclusivamente prolunghe omologate per l’impiego all’esterno. Un cavo adatto per uso esterno riduce il rischio di scosse elettriche. 3 Sicurezza delle persone a È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile. Non adoperare l’utensile se si è stanchi o sotto l’effetto di stupefacenti, alcol o medicinali. Un attimo di distrazione può causare gravi infortuni personali. b Indossare sempre un equipaggiamento protettivo. Indossare sempre degli occhiali di sicurezza. Se si avrà cura d’indossare l’equipaggiamento protettivo come necessario ad esempio una maschera antipolvere, delle calzature antiscivolo, un casco o delle otoprotezioni - si riduce il rischio di infortuni. c Evitare l’accensione involontaria dell’utensile. Prima d’inserire la spina nella presa, controllare che l’interruttore sia su Off. Per non esporsi al rischio d’incidenti, non trasportare gli elettroutensili tenendo le dita sull’interruttore oppure, se sono collegati all’alimentazione, conl’interruttore di accensione su On. d Prima di accendere un elettroutensile, togliere eventuali chiavi o attrezzi di regolazione. Un utensile o una chiave inglese lasciati in un componente mobile dell’utensile potranno causare lesioni. ITALIANO e Non sporgersi. Restare ben saldi sui piedi e mantenere sempre l’equilibrio. In questo modo è possibile controllare meglio l’utensile in situazioni inaspettate. f Vestirsi adeguatamente. Evitare di indossare indumenti svolazzanti o gioielli. Tenere capelli, i vestiti e guanti lontani da pezzi in movimento. Vestiti svolazzanti, gioielli o capelli lunghi potranno impigliarsi nei componenti in movimento. g Se gli utensili sono provvisti di attacchi per la connessione di dispositivi di aspirazione o raccolta della polvere, assicurarsi questi siano installati e utilizzati correttamente. L’impiego dei suddetti dispositivi diminuisce i rischi correlati alle polveri. 4 Uso e cura degli elettroutensili a Non sovraccaricare l’utensile. Usare l’elettroutensile adatto per il lavoro da eseguire. Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggiore sicurezza alla potenza nominale prevista. b Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non può essere controllato mediante l’interruttore è pericoloso e deve essere riparato. c Estrarre la spina dalla presa di corrente prima di regolare l’utensile, di sostituire degli accessori o di riporre l’utensile. Queste precauzioni di sicurezza riducono le possibilità che l’utensile venga messo in funzione inavvertitamente. d Quando non vengono usati, gli elettroutensili vanno custoditi fuori della portata dei bambini. Non consentire l’uso dell’apparecchio a persone inesperte o che non abbiano letto le presenti istruzioni, onde evitare pericoli. e Sottoporre gli elettroutensili alle procedure di manutenzione del caso. Verificare che le parti mobili siano bene allineate e non s’inceppino, che non ci siano componenti rotti e/o non sussistano altre condizioni che possano compromettere il funzionamento dell’utensile. Eventuali guasti vanno riparati prima dell’uso. La scarsa manutenzione causa molti incidenti. f Mantenere affilati e puliti gli utensili da taglio. Se sottoposti alla giusta manutenzione, gli utensili da taglio con taglienti affilati s’inceppano meno frequentemente e sono più facili da manovrare. g Utilizzare l’elettroutensile, gli accessori, le punte ecc. in conformità delle presenti istruzioni e secondo la specifica destinazione prevista, tenendo conto delle condizioni di lavoro e del lavoro da completare. L’impiego degli elettroutensili per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo. 5 Uso e cura degli utensili a batteria a Prima di inserire il gruppo batterie, assicurarsi che l’interruttore sia su “off”. Se il gruppo batterie viene inserito in un utensile con l’interruttore su “on” ci si espone al rischio d’incidenti. b Ricaricare la batteria esclusivamente con il caricabatteria specificato dal fabbricante. Un caricabatteria adatto per un tipo di gruppo batterie può esporre al rischio d’incendio se usato con gruppo batterie diverso. c Utilizzare gli elettroutensili solo con i gruppi batterie indicati. L’uso di gruppi batterie diverse può esporre al rischio di infortuni e incendi. d Quando non è in uso, il gruppo batterie va conservato lontano da oggetti metallici come graffette, monete, chiavi, chiodi, viti o altre minuterie in metallo che possono creare contatto tra i poli. Il cortocircuito dei poli del gruppo batterie può causare ustioni o incendi. e In condizioni di sovraccarico, le batterie possono perdere liquido: evitare di toccarlo. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, rivolgersi ad un medico. Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni. 6 Riparazioni a Fare riparare l’apparecchio solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali, onde non alterare la sicurezza dell’utensile. Norme di sicurezza specifiche per batterie Pericolo d’incendio! Evitare che il metallo faccia cortocircuito con i contatti di un gruppo batteria non installato. Non riporre né trasportare il gruppo batteria senza il cappuccio di protezione sopra i contatti.

• Il liquido delle batterie, una soluzione al 25-30% di idrossido di potassio, può essere pericoloso. In caso di contaminazione della pelle, lavare immediatamente con abbondante acqua, quindi neutralizzare l’azione con una soluzione leggermente acida come succo di limone o aceto. In caso di contatto con gli occhi, risciacquare abbondantemente con acqua pulita per 10 minuti almeno. Rivolgersi a un medico.
• Non cercare mai, per alcun motivo, di aprire il gruppo batterie.
• Usate solamente un caricabatterie con etichetta «NiMH» o «NiMH + NiCd» per caricare batterie NiMH DEWALT. Etichette sul caricabatterie e sul gruppo batterie I seguenti simboli sono indicati nelle etichette sul caricabatterie e sul gruppo batterie: 100% Batteria sotto carica 100% Batteria carica Batteria difettosa Non toccate con oggetti conduttori Non caricate batterie danneggiate; sostituitele immediatamente Leggete il manuale di istruzioni prima di mettere in funzione Usate solamente batterie DEWALT. Altri tipi di batterie potrebbero bruciare causando ferimenti e danni personali Non usare in ambiente umido Sostituite immediatamente il cavo danneggiato

+40 ˚c +4 ˚c Temperatura di carica tra 4 °C e 40 °C Al termine della durata utile del gruppo batterie, eliminarlo con le dovute precauzioni per l’ambiente Non incenerire il gruppo batterie Contenuto dell’imballo L’imballo comprende: 1 Avvitatore/trapano a batteria 1 Caricabatterie 2 Gruppi batterie 1 Inseritore per viti 1 Cassetta di trasporto 1 Manuale istruzione 1 Disegno esploso

• Accertarsi che l’utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l’utensile. Descrizione (fig. A) Il vostro trapano a batteria DC727/DC728/DC729/ DC756/DC757/DC759 è stato studiato per impieghi professionali di avvitatura e foratura. 1 Interruttore a velocità variabile 2 Comando reversibilità 3 Selettore velocità I - II 4 Selettore percussione-rotazione/collare registrazione coppia 5 Posizioni di regolazione del collare 6 Mandrino autoserrante 7 Porta punta 8 Impugnatura 9 Gruppo batterie Caricabatterie Il caricabatterie DE9107 carica gruppi batterie NiCd DEWALT variabili da 7,2 a 14,4 V. Il caricabatterie DE9118 carica gruppi batterie NiCd DEWALT variabili da 7,2 a 14,4 V. ITALIANO Il caricabatterie DE9116 carica gruppi batterie NiCd e NiMH DEWALT variabili da 7,2 a 18 V. 9 Gruppo batterie 10 Pulsanti di rilascio 11 Caricabatterie 12 Indicatore di carica (rosso) Bloccaggio senza chiavi Il mandrino autoserrante impegna a trapano fermo. La bussola del mandrino può essere facilmente girata con una mano, tenendo il trapano con l’altra. Norme di sicurezza elettrica Il motore elettrico è stato predisposto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetta. Il caricabatterie DEWALT è fornito di doppio isolamento, in ottemperanza alla norma EN 60335, per le quali non è richiesta la messa a terra.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale. Sostituzione del cavo o della spina Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione. Impiego di una prolunga In caso di impiego di una prolunga, quest’ultima dovrà essere di tipo omologato e di dimensione idonee a garantire l’alimentazione elettrica dell’apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1 mm2. Se si utilizza un avvolgitore, estrarre il cavo per l’intera lunghezza. Montaggio e regolazione

• Prima di qualsiasi intervento di montaggio e di regolazione, rimuovere sempre il gruppo batterie.
• Prima di inserire o rimuovere il gruppo batterie, disattivare sempre l’utensile.
• Usate solamente batterie e caricabatterie DEWALT. Gruppo batterie (fig. A & B) Carica gruppo batterie
• Per caricare il gruppo batterie (9), inserirlo nel caricabatterie (11) come illustrato e collegare quest’ultimo alla rete. Accertarsi che il gruppo batterie sia inserito a fondo nel caricabatterie. A questo punto l’indicatore rosso di carica (12) inizia a lampeggiare. Dopo circa un’ora cessa di lampeggiare e rimane attivato. Ciò significa che il gruppo batterie è ora completamente caricato e che il caricabatterie passerà automaticamente sul modo di equalizzazione. Dopo circa 4 ore, il caricabatterie passerà al modo conservazione di carica. Il gruppo batterie si può estrarre in qualsiasi momento o si può lasciare indefinitamente nel caricabatterie collegato.
• L’indicatore di carica di colore rosso lampeggia rapidamente per segnalare un problema di carica. Reinserire il gruppo batterie o provare con un gruppo sostitutivo. Nel caso in cui si rilevino problemi nel caricare anche il gruppo batterie sostitutivo, far controllare il caricabatterie presso un Centro di Assistenza DEWALT.
• Se il caricabatterie è collegato a sorgenti elettriche quali generatori o invertitori c.c/c.a., l’indicatore rosso di carica potrà lampeggiare due volte, spegnersi e quindi ripetere la segnalazione, segnalando in tal modo un problema temporaneo nella sorgente di alimentazione. Il caricabatterie passerà quindi di nuovo automaticamente al normale funzionamento. Non caricare il gruppo batterie a temperature ambiente < 4 °C o > 40 °C. Temperatura di carica consigliata: circa 24 °C. Inserimento e rimozione del gruppo batterie
• Inserire il gruppo batterie nell’impugnatura del trapano (8) facendolo scattare in posizione.

• Per la rimozione del gruppo batterie, premere contemporaneamente i due pulsanti di rilascio (10) ed estrarre il gruppo dall’impugnatura (8). Copribatteria (fig. B) Per coprire i contatti del gruppo batteria indipendente è fornito un cappuccio di protezione. Se il cappuccio di protezione non è in posizione, piccoli oggetti metallici potrebbero provocare il cortocircuito dei contatti, creando potenziali pericoli d’incendio e danneggiando il gruppo batteria.
• Levare il cappuccio di protezione (13) prima di collocare il gruppo batteria (9) nel caricabatteria o nell’utensile.
• Il cappuccio protettivo deve essere ricollocato in posizione immediatamente dopo avere asportato il gruppo batteria dal caricabatteria o dall’utensile. Prima di riporre o trasportare un gruppo batteria staccato, accertare che il cappuccio protettivo sia in posizione. Modo di equalizzazione Il modo di equalizzazione aiuta a mantenere la batteria al massimo della sua capacità. Si consiglia di utilizzare questa funzione una volta ogni settimana oppure dopo ogni 10 cicli di caricamento/ scaricamento.
• Avviare il procedimento di caricamento nel modo descritto sopra.
• Quando l’indicatore di carica cessa di lampeggiare, lasciare la batteria nel caricabatterie per 4 ore. DE9116 - Raffreddamento batteria Se il caricabatterie rileva che la batteria è calda, esso commuta automaticamente nel modo di raffreddamento batteria, sospendendo l’operazione di carica per il tempo necessario al raffreddamento. A raffreddamento avvenuto il caricabatterie riprende l’operazione di carica. Ciò consente di sfruttare al massimo la durata della batteria. L’indicatore rosso di carica (12) lampeggia lungamente, quindi brevemente nel modo di raffreddamento batteria. Inserimento e rimozione della punta (fig. A & C)
• Aprire il mandrino ruotando il manicotto (14) in senso antiorario e infilare lo stelo della punta.

• Inserire fino a battuta la punta nel mandrino e tenerla sollevata leggermente mentre si serra in posizione.
• Serrare fermamente ruotando il manicotto in senso orario.
• Per togliere la punta procedere in senso inverso. Selezione del modo operativo o regolazione della coppia (fig. D) Il collare del presente elettroutensile presenta 17 posizioni di regolazione della coppia che ne consentono l’impiego con vari tipi di viti e di materiali. Per la regolazione della coppia, consultare la sezione «Avvitatura».
• Selezionare la coppia o il modo operativo desiderati allineando il simbolo o il numero sul collare (4) con la freccia (15) sulla scatola degli ingranaggi. Comando reversibilità (fig. E)
• Per selezionare la rotazione in avanti o all’indietro, usare l’apposito comando (2) come illustrato (vedere le frecce sull’utensile). Attendere sempre che il motore sia completamente fermo prima di invertire il senso di rotazione. Selettore velocità I - II (fig. F) L’utensile è dotato di un selettore con cambio a due velocità (3) che consente di variare sia la velocità che la coppia. 1 Velocità bassa/coppia maggiore (per praticare fori di grandi dimensioni, per l’avvitamento) 2 Velocità alta/coppia minore (fori piccoli) Per il regime del motore consultare le specifiche tecniche. Spingere sempre il selettore fino in fondo avanti o indietro.
• Non effettuare il cambio se il motore gira a tutta velocità o durante l’utilizzo. ITALIANO Istruzioni per l’uso
• Osservare sempre le istruzioni per la sicurezza e le normative vigenti.
• Accertarsi di non forare in prossimità di tubi o fili elettrici.
• Non esercitare una pressione eccessiva sull’utensile. Accensione/spegnimento (fig. A & E)
• Per mettere in funzione l’utensile, premere il interrutore a velocità variabile (1). La pressione esercitata sul interrutore determina la velocità dell’utensile.
• Per fermare l’utensile, rilasciare l’interruttore.
• Per bloccare l’utensile in posizione disattivata, portare il comando avanti/indietro (2) in posizione centrale. Il trapano è provvisto di un freno che provvede ad arrestare il mandrino non appena viene completamente lasciato l’interruttore a velocità variabile. Avvitatura (fig. A)
• Selezionare la rotazione in avanti o all’indietro mediante il comando avanti/indietro (2).
• Regolare il collare (4) sulla posizione 1 e cominciare ad avvitare (a bassa coppia).
• Se la frizione comincia a slittare troppo presto, intervenire sul collare per aumentare di quanto necessario il valore di coppia. Foratura con rotazione (fig. A)
• Selezionare sul collare di regolazione (4) il modo operativo di rotazione.
• Selezionare la rotazione in avanti. Foratura nel metallo
• Utilizate un lubrificante per il taglio quando procedete alla foratura nel metallo. Le uniche eccezioni sono la ghisa ed il bronzo che dovrebbero essere forati a secco. Manutenzione Il Vostro Elettroutensile DEWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell’utensile e sottoporlo a manutenzione periodica. Lubrificazione Il Vostro elettroutensile non richiede lubrificazione addizionale. Pulitura
• Scollegare il caricabatterie prima di pulire l’esterno con un panno morbido.
• Rimuovere il gruppo batterie prima di effettuare la pulitura del vostro utensile.
• Tenere libere le feritoie di ventilazione e pulire l’esterno dell’utensile periodicamente con un panno morbido. Ambiente Gruppo batterie ricaricabile Ricaricare il gruppo batterie di lunga durata quando la potenza erogata risulta insufficiente all’esecuzione di lavori effettuati senza alcuna difficoltà in precedenza. Al termine della durata utile, scartarlo con le dovute precauzioni per l’ambiente:
• Esaurire completamente la potenza del gruppo batterie, quindi estrarlo dall’utensile.
• Le batterie NiCd/NiMH sono ricaricabili. Per la ricarica rivolgersi al proprio concessionario o a un centro di ricarica locale. A seguito della raccolta, i gruppi batterie saranno riciclati o eliminati nel rispetto delle direttive vigenti. Foratura nel legno
• Montare il tipo di punta appropriato. Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.

• GARANZIA DI 30 GIORNI DI TOTALE Utensili inutilizzabili Per garantire l’eliminazione degli utensili non più utilizzabili nel rispetto dell’ambiente, si consiglia di portare il vostro vecchio utensile presso una delle Filiali dirette di Assistenza DEWALT, che disporranno della loro eliminazione nel rispetto dell’ambiente. SODDISFAZIONE • Se non siete completamente soddisfatti delle prestazioni del vostro utensile DEWALT, potrete restituirlo entro 30 giorni dalla data di acquisto, presso una nostra filiale di assistenza per ottenere il rimborso o il cambio dell’utensile, presentando debita prova dell’avvenuto acquisto.
• MANUTENZIONE GRATUITA PER UN ANNO • L’eventuale manutenzione o assistenza necessaria per il vostro utensile DEWALT nei primi 12 mesi dalla data di acquisto sarà effettuata gratuitamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono esclusi gli accessori.
• GARANZIA TOTALE DI UN ANNO • Se il vostro prodotto DEWALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi dalla data di acquisto, provvederemo alla sostituzione gratuita delle parti difettose o a nostro giudizio, alla sostituzione gratuita dimostrato che:
• Il prodotto venga ritornato al centro di assistenza DEWALT, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).
• Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
• Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all’estero, dal nostro staff distributivo. Contattare la Sede Centrale DEWALT per ottenere l’indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale). In alternativa, sul nostro sito Internet www.2helpU.com, è disponibile un elenco dei Centri di Assistenza Tecnica DEWALT, completo di dettagli sul servizio assistenza postvendita.
