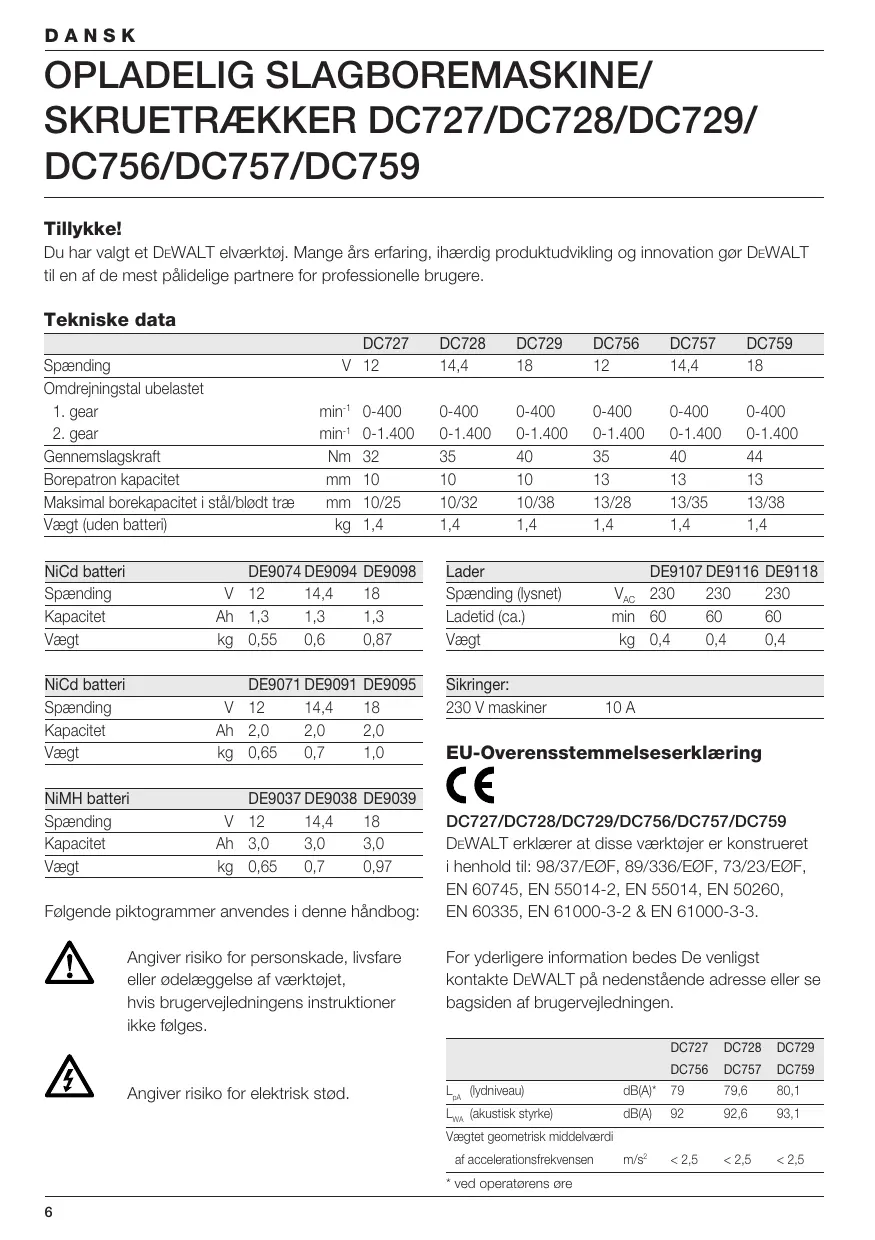

DC756/DC757/DC759 Tillykke! Du har valgt et DEWALT elværktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere. Tekniske data Spænding Omdrejningstal ubelastet

Gennemslagskraft Borepatron kapacitet Maksimal borekapacitet i stål/blødt træ Vægt (uden batteri) DC727 V 12 min-1 min-1

13/38 1,4 NiCd batteri Spænding Kapacitet Vægt DE9074 DE9094 V 12 14,4 Ah 1,3 1,3 kg 0,55 0,6 DE9098 1,3 0,87 Lader Spænding (lysnet) Ladetid (ca.) Vægt NiCd batteri Spænding Kapacitet Vægt DE9071 DE9091 V 12 14,4 Ah 2,0 2,0 kg 0,65 0,7 DE9095 2,0 1,0 Sikringer: 230 V maskiner NiMH batteri Spænding Kapacitet Vægt DE9037 DE9038 V 12 14,4 Ah 3,0 3,0 kg 0,65 0,7 DE9039 3,0 0,97 Følgende piktogrammer anvendes i denne håndbog: Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges. Angiver risiko for elektrisk stød. DE9107 DE9116 VAC 230 min 60 kg 0,4 0,4 DE9118

92,6 93,1 m/s2 < 2,5 < 2,5 < 2,5 Vægtet geometrisk middelværdi af accelerationsfrekvensen

DANSK KpA (lydtryk usikkerhed) dB(A) 2,8 KWA (akustisk styrke usikkerhed) dB(A) 2,8 Produktudviklingsdirektør Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland c El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød. d Undgå at ødelægge ledningen. Undgå at bære, trække eller afbryde el-værktøjet ved at rykke i ledningen. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e Hvis el-værktøj benyttes i det fri, skal der benyttes en forlængerledning, som er godkendt til udendørs brug. Brug af en forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. Generelle sikkerhedsregler Advarsel! Læs alle instrukserne. Hvis nedenstående instrukser ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Det benyttede begreb «el-værktøj“ i nedennævnte advarsler refererer til netdrevne (med tilslutningsledning) eller batteridrevne maskiner (uden tilslutningsledning).

DISSE INSTRUKSER BØR OPBEVARES TIL

SENERE BRUG. 1 Arbejdsområde a Sørg for, at arbejdsområdet er rent og ryddeligt. Uordentlige og uoplyste arbejdsområder øger faren for uheld. b Brug ikke el-værktøj i eksplosionstruede omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c Sørg for, at børn og andre personer holder sig på afstand, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. 2 El-sikkerhed a El-værktøjsstik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. 3 Personlig sikkerhed a Det er vigtigt at være opmærksom, holde øje med, hvad man laver og bruge el-værktøjet fornuftigt. Man bør ikke bruge maskinen, hvis man er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b Brug sikkerhedsudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængigt af maskintype og anvendelse nedsætter risikoen for personskader. c Undgå utilsigtet igangsætning. Sørg for, at el-værktøjets afbryder er på off, før det sluttes til strømmen. Hvis man bærer el-værktøj med fingeren på afbryderen, eller hvis man slutter værktøjet til strømmen, mens afbryderen er på on, er der risiko for ulykker. d Fjern indstillingsværktøj eller skruenøgle, inden el-værktøjet tændes. Etværktøj eller en nøgle, der efterlades i en roterende del i el-værktøjet, kan resultere i personskader. e Overvurder ikke dig selv. Sørg for, at du altid har sikkert fodfæste og balance. Det gør det nemmere at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Bevægelige dele kan gribe fat i løstsiddende tøj, smykker eller langt hår.

DANSK g Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af dette udstyr nedsætter risikoen for personskader som følge af støv. 4 Brug og vedligeholdelse af el-værktøj a Undgå at overbelaste el-værktøjet. Brug altid det rette el-værktøj til opgaven. Med det rigtige el-værktøj udføres arbejdet lettere og sikrere inden for det angivne effektområde. b Brug ikke el-værktøjet, hvis afbryderen er defekt. El-værktøj, der ikke kan kontrolleres med afbryderen, er farligt og skal repareres. c Træk stikket ud af stikkontakten inden indstilling, tilbehørsudskiftning eller opbevaring af el-værktøjet. Disse sikkerhedsforanstaltninger reducerer risikoen for utilsigtet start af værktøjet. d Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøj, eller som ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e El-værktøj bør vedligeholdes omhyggeligt. Kontroller, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj. f Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g Brug el-værktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse instrukser, og sådan som det kræves for denne specielle værktøjstype. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. I tilfælde af anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer. 5 Brug og vedligeholdelse af batteriværktøj a Sørg for, at maskinen er slukket, før batteriet indsættes. Indsættelse af batteriet i el-værktøj, hvis afbryder er på on, kan føre til ulykker.

b Oplades kun ved hjælp af ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, kan udgøre brandfare, hvis det bruges med andre batterityper. c Brug kun el-værktøjet med specifikt fremstillede batterier. Brug af andre batterier kan øge risikoen for personskader og er forbundet med brandfare. d Batterier, der ikke er i brug, må ikke komme i berøring med andre metalgenstande som f.eks. kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteripolerne kan medføre forbrændinger eller brand. e Hvis batteriet anvendes forkert, kan der slippe væske ud af det. Undgå kontakt med denne væske. Hvis der alligevel skulle forekomme kontakt, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Væske fra batteriet kan give hudirritation eller forbrændinger. 6 Service a Sørg for, at el-værktøjet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed opretholdes elværktøjets sikkerhed. Yderligere sikkerhedsanvisninger for batteriet Brandfare! Undgå metalkortslutning af elektroderne på en fritliggende batteripakke. Man må ikke opbevare eller transportere batteripakken, uden at den medfølgende beskyttelseshætte er sat på elektroderne.

• Batterivæsken, en 25-30% opløsning af kaliumhydroksid, kan være skadelig. Ved hudkontakt skal der omgående skylles med vand. Neutraliser med en mild syre såsom citronsaft eller eddike. Ved øjenkontakt skylles med rigeligt med vand i mindst 10 minutter. Opsøg læge.
• Forsøg aldrig at åbne et batteri.
• Til opladning af DEWALT NiMH-batterier må kun anvendes ladere med påskrift «NiMH» eller «NiMH + NiCd». DANSK Etiketter på laderen og batteriet Etiketterne på laderen og batteriet viser følgende piktogrammer:

Skruebit Kasse Brugervejledning Tegning 100% Batteriet oplader 100% Batteriet er opladet

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.
• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug. Beskrivelse (fig. A) Batteriet er defekt Rør dem ikke med strømledende materialer Oplad ikke et beskadiget batteri Læs brugsanvisningen før laderen tages i brug Må kun anvendes til opladning af DEWALT-batterier; andre batterier kan revne og forårsage skader. Må ikke udsættes for væske En beskadiget ledning bør omgående udskiftes +40 ˚c +4 ˚c Temperatur for opladning +4 °C til +40 °C Følg givne anbefalinger med hensyn til at skille sig af med batteriet Din boremaskine/skruetrækker DC727/DC728/ DC729/DC756/DC757/DC759 er konstrueret med henblik på professionelle bore- og skrueopgaver. 1 Afbryder med variabel hastighedskontrol 2 Omskifter for højre/venstregang 3 Gearvælger 4 Funktionsvælger/drejningsmomentkontrol 5 Positioner til justering af drejningsmoment 6 Selvspændende borepatron 7 Bitsholder 8 Håndtag 9 Batteri Lader Din DE9107 lader kan oplade DEWALT NiCd-batterier fra 7,2 til 14,4 V. Din DE9118 lader kan oplade DEWALT NiCd-batterier fra 7,2 til 14,4 V. Din DE9116 lader kan oplade DEWALT NiMH- og NiCd-batterier fra 7,2 til 18 V. 9 Batteri 10 Udløserknapper 11 Lader 12 Ladeindikator (rød) Autospindellås Autospindellåsen er aktiv når maskinen ikke roterer. Borepatron kan nu åbnes eller lukkes med kun en hånd. El-sikkerhed Brænd ikke batteriet Laderen er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet. Kontroller emballagens indhold Emballagen indeholder: 1 Opladelig boremaskine/skruetrækker 1 Batterilader 2 Batterier Laderen er dobbelt isoleret i henhold til EN 60335; jordledning er derfor ikke påkrævet.

DANSK Udskiftning af kabel eller stik Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt. Samling og justering

• Før samlingen og justeringen skal batteriet altid afmonteres.
• Afbryd altid værktøjet før indsættelse eller udtagning af batteriet.
• Kun brug DEWALT batterier og lader. Batteri (fig. A & B) Opladning af batteriet
• Batteriet (9) oplades ved at sætte det i laderen (11) som vist på tegningen og tilslutte laderen. Sørg for at batteriet sidder korrekt i laderen. Den røde ladeindikator (12) blinker. Efter ca. 1 time holder den op med at blinke og begynder at lyse konstant. Batteriet er nu helt opladet, og laderen skifter automatisk til neutral. Efter cirka 4 timer skifter den til vedligeholdelse. Batteriet kan derefter tages af når som helst eller det kan blive siddende i laderen, så længe det skal være.
• Den røde ladeindikator blinker hurtigt, når den angiver et ladeproblem. Tag batteriet ud af laderen og sæt det i igen eller prøv et nyt. Hvis det nye batteri heller ikke kan lades op, bør laderen testes af en autoriseret DEWALT værksted.
• Når laderen tilsluttes energi fra en generator eller energikilder, som omsætter jævnstrøm til vekselstrøm, er det muligt, at den røde ladeindikator blinker to gange, sluk og gentag. Dette angiver et forbigående problem med energikilden. Laderen skifter automatisk tilbage til normal funktion. Oplad ikke batteriet ved en omgivelsestemperatur på under 4 °C eller over 40 °C. Anbefalet ladetemperatur: ca. 24 °C. Indsætning og udtagning af batteriet
• Sæt batteriet ind i håndtaget (8), indtil der høres et klik.

• Batteriet fjernes ved at trykke på de to udløserknapper (10) samtidigt og trække batteriet ud af håndtaget (8). Batterihætte (fig. B) Der medfølger en beskyttelseshætte, som kan dække elektroderne på en fritliggende batteripakke. Hvis beskyttelseshætten ikke er på plads, kan løse metalobjekter kortslutte elektroderne med brandrisiko og beskadigelse af batteripakken til følge.
• Tag beskyttelseshætten (13) af, før batteripakken (9) placeres i opladeren eller i værktøjet.
• Sæt beskyttelseshætten på elektroderne umiddelbart efter, at batteripakken er taget ud af opladeren eller værktøjet. Sørg for, at beskyttelseshætten er på plads, før den fritliggende batteripakke lægges til opbevaring eller transporteres. Neutralmodus Neutralmodus hjælper med at vedligeholde batteriet ved spidskapacitet. Det anbefales at bruge funktionen hver uge eller hver 10 opladnings/afladningscyklus.
• Start opladningen, som beskrevet ovenfor.
• Når ladeindikatoren holder op med at blinke, batteriet efterlades i opladeren på 4 timer. DE9116 - Opladningsdødtid Når opladeren finder et opvarmet batteri, starter det automatisk en dødtidsfunktion, hvorved opladningen udsættes, indtil batteriet er kølet af. Når batteriet er kølet af, slår opladeren automatisk over på opladningsfunktionen. Denne funktion sikrer maksimalt brugsliv på batteriet. I dødtidsstatus blinker den røde indikator (12) langt efterfulgt af kort. Sådan indsættes og fjernes et tilbehør (fig. A & C)
• Åbn patronen ved at dreje ringen (14) mod uret og sæt tilbehøret i patronen.
• Anbring boret i patronen så langt inde som muligt og løft det lidt før der spændes.
• Spænd godt til ved at dreje ringen med uret.
• Tilbehøret fjernes i omvendt rækkefølge. DANSK Valg af funktion eller justering af drejningsmoment (fig. D) Kransen på dette værktøj har 17 positioner til justering af drejningsmomentet for at tilpasse det til skruens størrelse og til arbejdsemnet. Vedrørende indstilling af drejningsmoment, se afsnittet «Skruetrækning».
• Vælg den ønskede funktion eller det ønskede drejningsmoment ved at stille ind på symbolet eller nummeret på funktionsvælgeren (4) mod indikatoren (15) på huset. Omskifter for højre/venstregang (fig. E)
• Højre- og venstregang vælges ved hjælp af omskifteren (2) som vist på tegningen (se pilene på værktøjet). Værktøjet skal stå helt stille inden der vælges ny rotationsretning. Gearvælger (fig. F) Værktøjet er udstyret med en gearvælger (3) for at kunne ændre forholdet mellem omdrejningstal/ drejningsmoment. 1 lavt omdrejningstal/højt drejningsmoment (boring af store huller, skruning af skruer) 2 højt omdrejningstal/lavt drejningsmoment (små huller) For information om hastigheder, se tekniske data. Skub altid gearvælgeren helt frem eller helt tilbage.
• Skift ikke gear ved fuld hastighed eller mens maskinen arbejder. Brugervejledning
• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.
• Pas på du ikke borer ind i rør og ledninger.
• Anvend kun et let tryk på værktøjet. Tænd og sluk (fig. A & E)
• Start værktøjet ved at trykke på afbryderen (1). Hastigheden reguleres ved at øge eller slække trykket på afbryderen.

• Værktøjet standses ved at slippe afbryderen.
• Værktøjet låses i afbrudt position ved at stille omskifteren for højre/venstregang (2) i midterposition. Boremaskinen er udstyret med en bremse, som stopper borepatronen, så snart afbryderen udløses helt. Skruetrækning (fig. A)
• Vælg højre- eller venstregang ved hjælp af omskifteren (2).
• Indstil kransen (4) på position 1 og begynd at skrue (lavt moment).
• Hvis koblingen udløses for tidligt, justeres kransen for at øge momentet. Rotationsboring (fig. A)
• Rotationsboring vælges ved hjælp af funktionsvælgeren (4).
• Vælg højregang. Boring i metal
• Brug skæreolie når du borer i metal, foruden boring i støbejern og messing, som skal tørbores. Boring i træ
• Brug et egnet bor. Nærmere oplysninger om tilbehør fås hos Deres forhandler. Vedligeholdelse Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt. Smøring Dit elværktøj kræver ingen ekstra smøring. Rengøring
• Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud.

• Tag ladeaggregatet ud af stikket før rengøring af kabinettet med en blød klud.
• Fjern batteriet før rengøring af el-værktøjet. Miljø Genopladeligt batteri Dette langtidsholdbare batteri skal genoplades, når det ikke længere afgiver tilstrækkelig strøm til opgaver, som det klarede tidligere. Når batteriet ikke længere kan anvendes, skal det affaldshåndteres under hensyntagen til miljøet.
• Tøm batterierne for energi ved at opbruge ladningen helt. Fjern dem derefter fra værktøjet.
• NiMH- og NiCd-batterier kan genanvendes. Af miljøhensyn bør batterierne afleveres til et af de opsamlingssteder, der findes i din kommune, eller til et DEWALT serviceværksted. De indsamlede batterier vil blive genanvendt eller korrekt affaldshåndteret. OBS! Som forbruger har man ansvaret for at batteriet afhændes på bedste vis. Opslidt værktøj Når din maskine er slidt op, beskyt da naturen ved ikke at kaste den bort sammen med almindeligt affald. Aflever den til et opsamlingssted i din kommune eller til et DEWALT serviceværksted. DEWALT service Skulle der opstå fejl på produktet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/ prisliste om yderligere information eller kontakt DEWALT. På grund af forskning og udvikling kan ovenstående specifikationer ændres, hvilket ikke meddeles separat.

• 30 DAGE TILFREDS-KUNDE GARANTI • Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med dit DEWALTværktøj, kan du returnere værktøjet til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Værktøjet skal indleveres komplet, og købsnotaen skal forevises.
• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE • Vedligeholdelsen eller service af dit DEWALTværktøj inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.
• ET ÅRS FULD GARANTI • Hvis et DEWALT-værktøj bliver defekt på grund af materiale-eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:
• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede reparationer.
• At dateret købsnota forevises. Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder. Oplysninger om nærmeste DEWALT-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt DEWALT. Alternativt kan De også finde en liste over DEWALT-autoriserede serviceværksteder og detaljer om vor eftersalgsservice på Internettet på følgende adresse: www.2helpU.com. DEUTSCH AKKU-SCHLAGBOHRSCHRAUBER DC727/DC728/DC729/DC756/DC757/DC759 Herzlichen Glückwunsch! Sie haben sich für ein Elektrowerkzeug von DEWALT entschieden, das die lange DEWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DEWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender. Technische Daten Spannung Leerlaufdrehzahl
