BRUKSANVISNING DC728KA DEWALT

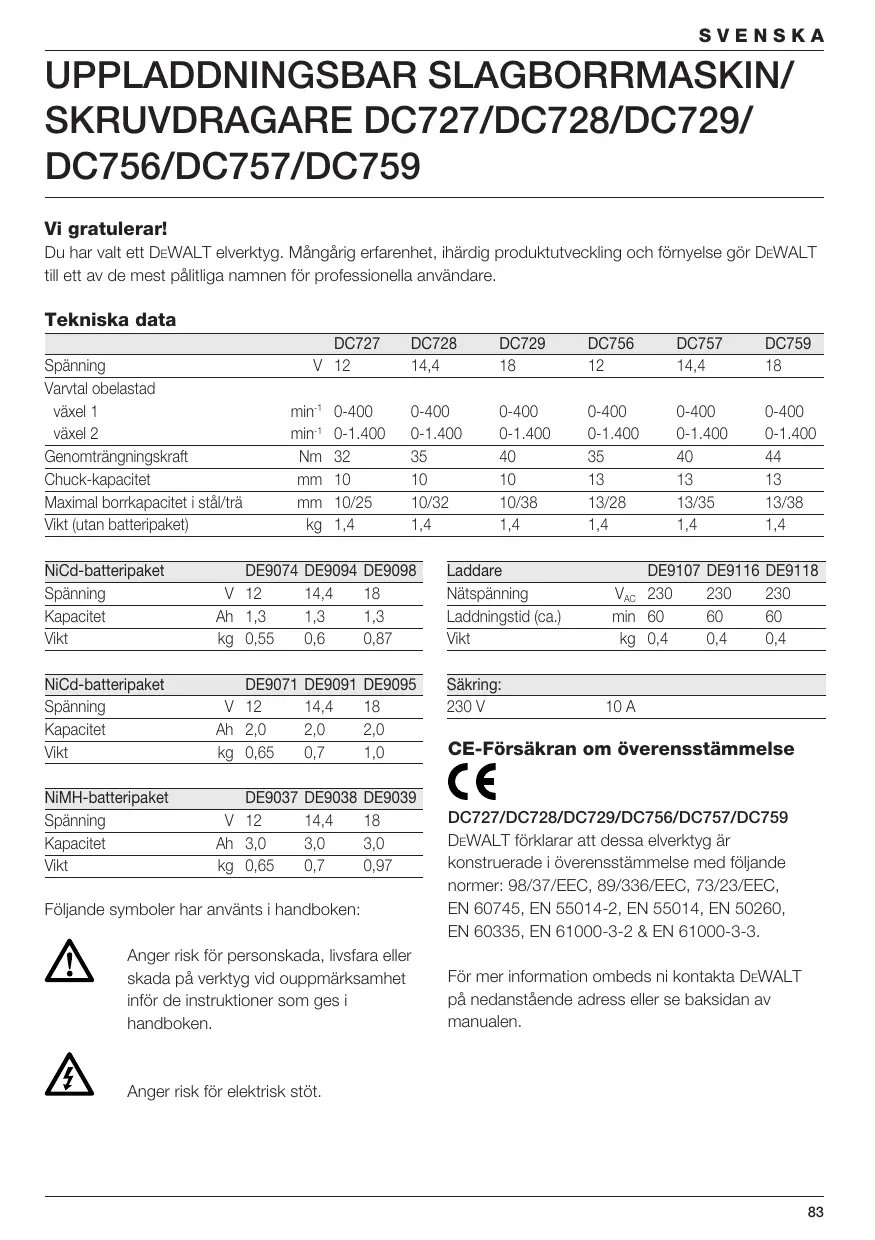

DC756/DC757/DC759 Vi gratulerar! Du har valt ett DEWALT elverktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DEWALT till ett av de mest pålitliga namnen för professionella användare. Tekniska data Spänning Varvtal obelastad växel 1 växel 2 Genomträngningskraft Chuck-kapacitet Maximal borrkapacitet i stål/trä Vikt (utan batteripaket) DC727 V 12 min-1 min-1

0,4 10 A CE-Försäkran om överensstämmelse DC727/DC728/DC729/DC756/DC757/DC759 DEWALT förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 60745, EN 55014-2, EN 55014, EN 50260, EN 60335, EN 61000-3-2 & EN 61000-3-3. För mer information ombeds ni kontakta DEWALT på nedanstående adress eller se baksidan av manualen. Anger risk för elektrisk stöt.

92,6 93,1 < 2,5 < 2,5 < 2,5 Vägt geometrisk medelvärde av accelerationsfrekvensen m/s2

• vid användarens öra KpA (avvikelse ljudtryck) dB(A) 2,8 KWA (avvikelse ljudeffekt) dB(A) 2,8

DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elchock om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elchock. Misshandla inte nätsladden. Använd sladden inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade sladdar ökar risken för elchock. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämpad förlängningssladd för utomhusbruk används minskar risken för elchock. Allmänna säkerhetsregler Varning! Samtliga anvisningar ska läsas. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elchock, brand och/eller allvarliga kroppsskador. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). TA VÄL VARA PÅ SÄKERHETSANVISNINGARNA. 1 Arbetsområde a Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. 2 Elektrisk säkerhet a Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras.

3 Personlig säkerhet a Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen som t. ex. dammfiltermask, halkfria säkerhetsskor, hjälm eller hörselskydd – med beaktande av elverktygets modell och driftsätt – reducerar risken för kroppsskada. c Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren står i avstängt läge innan du kopplar elverktyget till nätet. Det kan vara mycket farligt att bära ett elverktyg med fingret på strömbrytaren eller koppla det till nätet med strömbrytaren i till-läge. d Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. På så sätt kan du lättare kontrollera elverktyget i oväntade situationer. SVENSKA

Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g Vid elverktyg med dammutsugnings- och uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Dessa anordningar reducerar faroriskerna i samband med damm. 4 Bruk och skötsel av elverktyg a Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b Ett elverktyg med defekt strömbrytare får inte längre användas. Ett elverktyg som inte kan kopplas till eller från är farligt och måste repareras. c Dra stickproppen ur vägguttaget innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget ställs undan. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och inget annat föreligger som kan påverka elverktygets funktioner. Låt skadade delar repareras innan elverktyget används på nytt. Många olyckor orsakas av dåligt skötta elverktyg. f Håll skärverktyg skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar fastnar inte så lätt och går lättare att styra. g Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. 5 Bruk och skötsel av batteridrevnet elverktyg a Kontrollera att elverktyget är frånkopplat innan batteripaketet placeras. Insättning av batteripaketet i ett inkopplat elverktyg kan leda till olyckor. b Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batteripaket används för andra batterityper finns risk för brand. c Använd endast batteripaket som är avsedda för aktuellt elverktyg. Används andra batteripaket finns risk för kropsskada och brand. d Håll gem, mynt, nycklar, spikar, skruvar och andra metallföremål på avstånd från reservbatteripaket för att undvika att kontakterna kortsluts. Kortslutning av batteriets kontakter kan leda till brännskador eller brand. e Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada. 6 Service a Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Tillkommande säkerhetsföreskrifter för batteripaket Brandfara! Undvik att metallstycken skulle kunna kortsluta kontakterna på ett uttaget batteripaket. Varken bär eller förvara batteripaketet utan att den medföljande skyddshättan sitter över kontakterna.

• Batterivätskan, en 25-30% lösning av kaliumhydroxid, kan vara skadlig. Vid kontakt med huden, spola omedelbart med vatten. Neutralisera med en svag syra, t ex citronjuice eller ättika. Vid kontakt med ögonen, skölj rikligt med vatten i minst 10 minuter.

SVENSKA Tillkalla läkarhjälp.

• Försök aldrig någonsin öppna ett batteripaket.
• Använd endast en laddare med påskrift «NiMH» eller «NiMH + NiCd» för laddning av DEWALT NiMH-batterier. Etiketterna på laddaren och batteriepaketet Etiketterna på laddaren och på batteriepaketet visar följande symboler: 100% Batteriet laddar 100% Batteri laddat Kontroll av förpackningens innehåll Förpackningen innehåller: 1 Uppladdningsbar borrmaskin/skruvdragare 1 Batteriladdare 2 Batteripaket 1 Bit 1 Låda 1 Instruktionshandbok 1 Sprängteckning
• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.
• Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen. Beskrivning (fig. A) Batteri defekt Vidrör aldrig med ledande föremål Använd aldrig ett sprucket eller skadat batteripaket Läs bruksanvisningen Endast för laddning av DEWALT batterier; andra batterier kan spricka och förorsaka personskada och skada på verktyget Får ej utsättas för väta Byt ut defekt sladd omedelbart +40 ˚c +4 ˚c Temperaturområde för uppladdning +4 °C till +40 °C När detta batteripaket har nått sin tekniska livslängd, tänk på miljön och släng batteripaketet enligt gällande miljöföreskrifter Batteripaketet får ej eldas upp

Din uppladdningsbara borrmaskin/skruvdragare DC727/DC728/DC729/DC756/DC757/DC759 är konstruerad för professionella borrnings- och skruvdragningsarbeten. 1 Steglös strömbrytare 2 Väljare höger/vänstergång 3 Växelväljare 4 Funktionsväljare/vridmomentskontroll 5 Kraglägen 6 Snabbchuck 7 Bitshållare 8 Handtag 9 Batteripaket Laddare Din laddare DE9107 fungerar för DEWALT NiCd-batteripaket från 7,2 till 14,4 V. Din laddare DE9118 fungerar för DEWALT NiCd-batteripaket från 7,2 till 14,4 V. Din laddare DE9116 fungerar för DEWALT NiCd- och NiMH-batteripaket från 7,2 till 18 V. 9 Batteripaket 10 Frikoppling batteripaket 11 Laddare 12 Laddningsindikator (röd) Autospindellås Autospindellåset är aktiverat medan transmissionen står stilla. Chuckhylsan kan enkelt vridas med ena handen medan den andra stöder verktyget. SVENSKA Elektrisk säkerhet Laddaren är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten. Laddaren är dubbelisolerad motsvarande EN 60335; jordledare är således överflödigt. Utbyte av kabel eller kontakt Tänk på säkerhetsföreskrifterna när du ska byta ut sladden eller kontakten. En kontakt med frilagda kopparledare är livsfarlig om den kopplas i ett spänningsförande eluttag. Detta anger ett tillfälligt problem i kraftkällan. Laddaren kopplar automatiskt om till normal laddning. Ladda inte batteripaketet vid omgivningstemperaturer på < 4 °C eller > 40 °C. Rekommenderad laddningstemperatur: ca. 24 °C. Insättning och avlägsnande av batteripaketet

• Skjut in batteripaketet i handtaget (8) tills det klickar på plats.
• För att avlägsna batteripaketet, tryck in de båda frikopplingsknapparna (10) samtidigt och drag ut paketet ur handtaget (8). Montering och inställning
• Avlägsna alltid batteripaketet innan du påbörjar montering eller inställning.
• Stäng alltid av verktyget innan batteripaketet sätts in eller avlägsnas.
• Använd endast DEWALT batterier och laddare. Batteripaket (fig. A & B) Laddning av batteripaketet
• För att ladda batteripaketet (9), placera det i laddaren (11) enligt bilden och anslut laddaren till nätet. Se till att batteripaketet sitter ordentligt i laddaren. Den röda laddningsindikatorn (12) blinkar. Efter ca. 1 timme slutar den blinka och börjar lysa stadigt. Batteripaketet är nu helt laddat och laddaren kopplar automatiskt om till utjämningsladdning. Efter ca. 4 timmar kopplar den om till underhållsladdning. Batteripaketet kan avlägsnas när som helst eller lämnas obegränsat i den anslutna laddaren.
• Den röda laddningsindikatorn blinkar snabbt för att ange att ett laddningsproblem föreligger. Sätt i batteripaketet igen eller försök med ett nytt. Om det nya batteripaketet inte heller laddas, låt då testa laddaren hos en auktoriserad DEWALT-verkstad.
• Om laddaren är ansluten till kraftkällor som generatorer eller källor som omvandlar likström till växelström kan den röda laddningsindikatorn blinka två gånger, slå av og upprep. Batterihätta (fig. B) En skyddshätta medföljer för att täcka över kontakterna till ett uttaget batteripaket. Utan skyddshättan på plats kunde man riskera att lösa metallföremål skulle kunna kortsluta kontakterna och orsaka brand och skada på batteripaketet.
• Ta av skyddshättan (13) innan batteripaketet (9) sätts i laddaren eller i verktyget.
• Sätt skyddshättan över kontakterna omedelbart efter att batteripaketet tagits bort från laddaren eller verktyget. Se till att skyddshättan är på plats innan batteripaketet flyttas eller läggs i förvar. Utjämningsladdning Denna funktion hjälper till att bibehålla batteripaketets toppkapacitet. Vi rekommenderar att du använder funktionen varje vecka eller per 10 laddnings/urladdningscykler.
• Starta laddningsprocessen enligt ovanstående beskrivning.
• Om laddningsindikatorn slutar blinka, batteripaketet lämnas 4 timmar i den anslutna laddaren. DE9116 - Fördröjning hett batteri När laddaren registrerar att batteriet är hett, kopplas automatiskt en fördröjning in så att laddningen inte sker förrän batteriet har svalnat. När batteriet är svalt kopplar laddaren automatiskt om till normal laddning. Denna funktion garanterar en maximal livslängd för batteriet.

SVENSKA Den röda indikatorn (12) blinkar långt och sedan kort när laddaren befinner sig i fördröjningsläge. Sätta in och ta ut bits (fig. A & C)

• Öppna chucken genom att vrida chuckringen (14) motsols och sätt in tillbehöret.
• Placera tillbehöret i chucken så djupt det går och lyft det något innan du drar åt.
• Drag åt stadigt genom att vrida ringen medsols.
• För att avlägsna tillbehöret, handla i omvänd ordningsföljd. Funktionsval eller inställning av vridmomentet (fig. D) Kragen på detta redskap har 17 lägen för inställning av vridmomentet så att det passar till skruvens storlek och arbetsstyckets material. För inställning av vridmomentet, se avsnittet «Skruvdragning».
• Välj önskat funktionsläge eller vridmoment genom att rikta symbolen eller numret på kragen (4) gentemot märket (15) på maskinkroppen. Väljare höger/vänstergång (fig. E)
• Välj vridriktning med väljaren (2) enligt bilden (se pilarna på apparaten). Vänta alltid tills motorn har stannat innan du byter rotationsriktning. Växelväljare (fig. F) Ditt verktyg är försett med en väljare för två växlar (3) för att ändra förhållandet hastighet/vridmoment. 1 låg hastighet/högt vridmoment (förr borrning av stora hål eller dragning av stora skruvar) 2 hög hastighet/lågt vridmoment (mindre hål)

• Se till att du vet var rör- och elledningar befinner sig.
• Utöva endast lätt tryck på maskinen. Till- och från-koppling (fig. A & E)
• För att starta verktyget, tryck på strömbrytaren (1). Hastigheten är beroende på hur hårt brytaren trycks in.
• För att stanna maskinen, släpp strömbrytaren.
• För att låsa strömbrytaren, sätt höger/ vänsterväljaren (2) i mittläge. Maskinen är försedd med en broms så att chucken genast stannar när den variabla hastighetsbrytaren släpps. Skruvdragning (fig. A)
• Välj gångriktning med spaken (2).
• Ställ in kragen (4) på läge 1 och börja skruva (lågt vridmoment).
• Om kopplingen släpper för tidigt, ställ in kragen på ett högre vridmoment efter behov. Borrning (fig. A)
• Välj borrläge med hjälp av kragen (4).
• Välg rotation åt höger (framåt). Borrning i metall
• Använd skärolja när Du borrar i metall, utom vid gjutjärn eller mässing som skall torrborras. Borrning i trä
• Sätt in rätt slags borrverktyg. Kontakta Din återförsäljare för vidare information om lämpliga tillbehör. Skötsel För hastighetsuppgifter, se tekniska data. Skjut alltid växlingsväljaren helt framåt eller bakåt. Ditt DEWALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring.

• Byt aldrig växel vid full hastighet eller under bruk. Bruksanvisning Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.

Smörjning Ditt elverktyg behöver ingen smörjning. SVENSKA GARANTI Rengöring

• Håll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa.
• Koppla ur laddningsapparaten innan ni gör rent huset med en mjuk trasa.
• Ta bort batteripaketet innan du gör ren ditt elverktyg. Miljö Uppladdningsbart batteripaket Detta långlivade batteripaket måste laddas på nytt när det inte längre ger tillräcklig kraft för arbeten som brukar gå lätt. När det har nått sin tekniska livslängd, tänk på miljön när du kastar batteripaketet.
• Töm batteripaketet på energi genom att köra slut på laddningen. Tag sedan bort det från verktyget.
• NiCd- och NiMH-celler kan återanvändas. Av miljöhänsyn, lämna batteripaketet till något av de uppsamlingsställen som finns i Din kommun eller till en DEWALT serviceverkstad. De insamlade batteripaketen kommer att återanvändas eller kastas enligt gällande bestämmelser. OBS! Som konsument är Du ansvarig för att batteriet avyttras på lämpligt sätt. Förbrukade maskiner När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en DEWALT serviceverkstad. DEWALT service Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta DEWALT.

• 30 DAGARS NÖJD-KUND-GARANTI • Om du inte är fullständigt nöjd med din DEWALTprodukts prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en DEWALT auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.
• ETT ÅRS FRI FÖREBYGGANDE SERVICE • Om din DEWALT-produkt inom 12 månader efter inköpsdatum kräver underhåll eller service, utförs detta kostnadsfritt av en auktoriserad serviceverkstad. Fri förebyggande service omfattar arbets- och reservdelskostnader för elektriska verktyg. Kostnad för tillbehör ingår ej. Inköpsdatum måste påvisas.
• ETT ÅRS GARANTI • Om din DEWALT-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:
• Produkten inte har missbrukats.
• Eventuella reparationer har utförts av auktoriserad verkstad/personal.
• Inköpsdatum kan påvisas. Denna garanti erbjuds som extra fördel och är separat från köparens föreskrivna rättigheter. För adressen till närmaste DEWALT auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta DEWALT. Som alternativ finns en lista på auktoriserade DEWALT serviceverkstad och kompletta detaljer om vår after-sales service tillgängliga på Internet: www.2helpU.com. På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat.
