DC728KA - Perceuse visseuse sans fil DEWALT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse visseuse sans fil
Marque	DEWALT
Modèle	DC728KA
Tension nominale	14,4 V
Vitesse à vide (1ère vitesse)	0 - 400 min⁻¹
Vitesse à vide (2ème vitesse)	0 - 1 400 min⁻¹
Couple maximal	35 Nm
Capacité du mandrin	10 mm
Capacité de perçage acier	10 mm
Capacité de perçage bois	32 mm
Poids (sans batterie)	1,4 kg
Type de batterie	NiCd ou NiMH (selon pack)
Tension batterie	14,4 V
Capacité batterie (standard)	1,3 Ah (NiCd) / 2,0 Ah (NiCd) / 3,0 Ah (NiMH)
Chargeur compatible	DE9107, DE9116 ou DE9118
Temps de charge (environ)	60 min
Variateur de vitesse	Oui, par gâchette
Rotation gauche/droite	Oui, sélecteur
Sélecteur de vitesse	2 vitesses mécaniques
Réglage du couple	17 positions + mode perçage
Mandrin	Autoserrant sans clé
Frein de moteur	Oui
Contenu de l'emballage	Perceuse, chargeur, 2 packs batteries, embout de vissage, coffret, manuel
Garantie	1 an (défauts de fabrication)
Entretien	Aucune lubrification nécessaire, nettoyer avec un chiffon doux

FOIRE AUX QUESTIONS - DC728KA DEWALT

Comment charger la batterie de la perceuse DEWALT DC728KA ?

Insérez le pack batterie dans le chargeur compatible (DE9107, DE9116 ou DE9118). Le voyant rouge clignote pendant la charge et s'allume en continu quand la batterie est pleine (environ 60 min). Le chargeur passe ensuite en mode compensation puis maintien. Ne chargez pas à moins de 4°C ou plus de 40°C.

Comment changer la vitesse de rotation ?

Utilisez le sélecteur de vitesse (3) situé sur le dessus de l'outil. Position 1 = basse vitesse (0-400 tr/min) pour couple élevé, position 2 = haute vitesse (0-1400 tr/min) pour perçage rapide. Ne changez pas de vitesse lorsque l'outil tourne.

Comment régler le couple de serrage ?

Tournez le collier de réglage (4) pour aligner le numéro souhaité avec le repère. Les positions 1 à 17 offrent un couple croissant. Utilisez le mode perçage (symbole foret) pour percer sans limite de couple.

Comment inverser le sens de rotation ?

Actionnez le sélecteur de rotation gauche/droite (2) situé au-dessus de la gâchette. Poussez-le à gauche pour rotation droite (serrage), à droite pour rotation gauche (dévissage). Attendez l'arrêt complet du moteur avant de changer.

Comment installer ou retirer un foret ?

Ouvrez le mandrin autoserrant en tournant la bague dans le sens antihoraire. Insérez le foret à fond, puis reculez-le légèrement. Serrez en tournant dans le sens horaire. Pour retirer, inversez l'opération.

Quel type de batterie utiliser avec la DC728KA ?

Utilisez exclusivement des packs batterie DEWALT compatibles 14,4 V : NiCd (DE9094 1,3 Ah ou DE9091 2,0 Ah) ou NiMH (DE9038 3,0 Ah). D'autres batteries peuvent endommager l'outil.

Comment entretenir la perceuse ?

Nettoyez régulièrement le boîtier avec un chiffon doux. Les fentes d'aération doivent rester dégagées. Aucune lubrification supplémentaire n'est nécessaire. Pour le chargeur, débranchez-le avant de le nettoyer.

Que faire si la batterie ne se charge plus ?

Si le voyant du chargeur clignote rapidement, réinsérez la batterie ou essayez-en une autre. Si le problème persiste, la batterie est peut-être défectueuse. Apportez-la à un centre de service agréé DEWALT pour recyclage.

Quelle est la garantie de la perceuse DEWALT DC728KA ?

La garantie couvre les défauts de fabrication pendant 1 an à compter de la date d'achat (sur présentation de la preuve d'achat). Elle inclut le remplacement gratuit des pièces défectueuses ou de l'unité entière, à la discrétion de DEWALT. L'outil doit avoir été utilisé correctement.

Comment recycler la batterie en fin de vie ?

Déchargez complètement la batterie en utilisant l'outil jusqu'à l'arrêt. Retirez-la et apportez-la à un centre de service agréé DEWALT ou à un point de recyclage public. Les cellules NiCd/NiMH sont recyclables. Ne jetez pas la batterie à la poubelle.

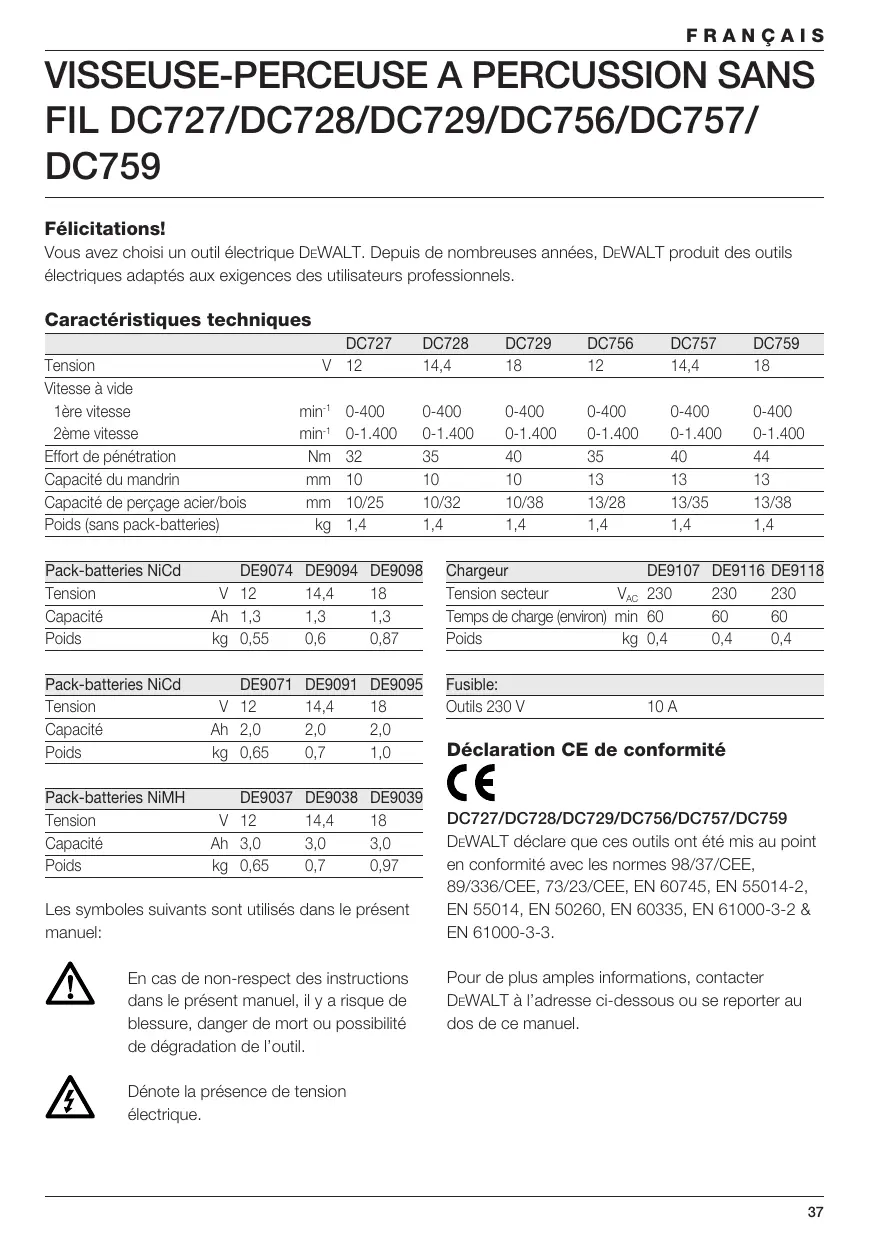

MODE D'EMPLOI DC728KA DEWALT

Vous avez choisi un outil électrique DeWALT. Depuis de nombreuses années, DeWALT produit des outils électriques adaptés aux exigences des utilisateurs professionnels.

Caractéristiques techniques

		DC727	DC728	DC729	DC756	DC757	DC759
Tension	V	12	14,4	18	12	14,4	18
Vitesse à vide
1ère vitesse	min^-1	0-400	0-400	0-400	0-400	0-400	0-400
2ème vitesse	min^-1	0-1.400	0-1.400	0-1.400	0-1.400	0-1.400	0-1.400
Effort de pénétration	Nm	32	35	40	35	40	44
Capacité du mandrin	mm	10	10	10	13	13	13
Capacité de perçage acier/bois	mm	10/25	10/32	10/38	13/28	13/35	13/38
Poids (sans pack-batteries)	kg	1,4	1,4	1,4	1,4	1,4	1,4

Pack-batteries NiCd		DE9074	DE9094	DE9098
Tension	V	12	14,4	18
Capacité	Ah	1,3	1,3	1,3
Poids	kg	0,55	0,6	0,87

Pack-batteries NiCd		DE9071	DE9091	DE9095
Tension	V	12	14,4	18
Capacité	Ah	2,0	2,0	2,0
Poids	kg	0,65	0,7	1,0

Pack-batteries NiMH		DE9037	DE9038	DE9039
Tension	V	12	14,4	18
Capacité	Ah	3,0	3,0	3,0
Poids	kg	0,65	0,7	0,97

Les symboles suivants sont utilisés dans le présent manuel:

En cas de non-respect des instructions dans le présent manuel, il y a risque de blessure, danger de mort ou possibilité de dégradation de l'outil.

Dénote la présence de tension électrique.

Chargeur		DE9107	DE9116	DE9118
Tension secteur	V_AC	230	230	230
Temps de charge (environ)	min	60	60	60
Poids	kg	0,4	0,4	0,4

Fusible:
Outils 230 V	10 A

Déclaration CE de conformité

CE

DeWALT déclare que ces outils ont été mis au point en conformité avec les normes 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 60745, EN 55014-2, EN 55014, EN 50260, EN 60335, EN 61000-3-2 & EN 61000-3-3.

Pour de plus amples informations, contacter DEWALT à l'adresse ci-dessous ou se reporter au dos de ce manuel.

		DC727	DC728	DC729
		DC756	DC757	DC759
L_pA (pression acoustique)	dB(A)*	79	79,6	80,1
L_WA (puissance acoustique)	dB(A)	92	92,6	93,1
Valeur moyenne pondérée du carré de l'accélération	m/s ^2	< 2,5	< 2,5	< 2,5

* à l'oreille de l'opérateur

K_pA	(incertitude de la pression acoustique)	dB(A)	2,8
K_WA	(incertitude de la puissance acoustique)	dB(A)	2,8

Directeur de développement produits Horst Großmann

$$ \chi . f o p s m a n $$

Consignes générales de sécurité

Attention ! Lisez toutes les instructions. Le non-respect des instructions indiquées ci-dessous peut entraîner une électrocution, un incendie et/ou de graves blessures. La notion d'« outil électroportatif » mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) ou fonctionnant sur batteries (sans fil). GARDEZ PRÉCIEUSEMENT CES CONSIGNES DE SECURITE.

1 Zone de travail

a Maintenez la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
b N'utilisez pas les outils électroportatifs dans un environnement présentant des risques d'explosion ni en présence de liquides, gaz ou poussières inflammables. Les outils électroportatifs génèrent des étincelles risquant d'enflammer les poussières ou les vapeurs.
c Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil électroportatif. En cas d'inattention, vous risquez de perdre le contrôle sur l'appareil.

2 Sécurité électrique

a La fiche de secteur de l'outil électroportatif doit convenir à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des appareils ayant une prise de terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.

b Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique si votre corps est relié à la terre.

c N'exposez pas l'outil électroportatif à la pluie ni à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque de choc électrique.

d Préservez le câble d'alimentation. N'utilisez pas le câble à d'autres fins que celles prévues, n'utilisez pas le câble pour porter l'appareil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en rotation. Un câble endommagé ou enchevêtré augmente le risque de choc électrique.

e Si vous utilisez l'outil électroportatif à l'extérieur, utilisez une rallonge homologuée pour utilisation à l'air libre. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque de choc électrique.

3 Sécurité personnelle

a Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens quand vous utilisez l'outil électroportatif. N'utilisez pas l'appareil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'appareil peut entraîner de graves blessures.

b Portez des équipements de protection. Portez toujours des lunettes de protection. Le port d'équipements de protection personnelle tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque ou protection auditive, selon le travail à effectuer, réduit le risque de blessures.

c Evitez une mise en route accidentelle. Avant de brancher l'appareil, vérifiez que l'interrupteur est sur la position arrêt. Le transport ou le branchement d'outils électroportatifs avec l'interrupteur en position marche est une invite à l'accident.

d Enlevez tout outil ou clé de réglage avant de mettre l'appareil en marche. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.

e Ne surestimez pas vos capacités. Évitez d'adopter une position fatigante pour le corps; veillez à ce que votre appui au sol soit ferme et conservez l'équilibre à tout moment. Vous contrôlerez mieux l'outil dans des situations inattendues.

f Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. N'approchez pas les cheveux, vêtements ou gants des parties de l'appareil en rotation. Les vêtements amples, les bijoux ou les cheveux longs peuvent être attrapés dans les pièces en mouvement.

g Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez qu'ils sont correctement raccordés et utilisés. L'utilisation de tels dispositifs réduit les dangers dus aux poussières.

4 Utilisation des outils électroportatifs et précautions

a Ne surchargez pas l'appareil. Utilisez l'outil électroportatif approprié pour le travail à effectuer. Avec l'outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il a été conçu.

b N'utilisez pas un outil électroportatif dont l'interrupteur est défectueux. Un outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.

c Retirez la fiche de la prise de courant avant d'effectuer des réglages sur l'appareil, de changer les accessoires ou de ranger l'appareil. Cette mesure de précaution empêche une mise en marche par mégarde.

d Rangez les outils électroportatifs hors de portée des enfants. Ne laissez pas les personnes n'étant pas familiarisées avec l'outil ou n'ayant pas lu ces instructions l'utiliser. Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées.

e Prenez soin des outils électroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées ; vérifiez qu'il n'y a pas de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'appareil. S'il est endommagé, faites réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils électroportatifs mal entretenus.

f Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g Utilisez les outils électroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions et aux prescriptions en vigueur pour ce type d'appareils. Tenez compte également des conditions de travail et du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.

5 Utilisation des outils à batterie et précautions

a Assurez-vous que l'interrupteur est effectivement en position d'arrêt avant d'introduire le pack-batteries. L'introduction du pack-batteries dans l'outil alors que son interrupteur est sur la position marche est susceptible de provoquer un accident.

b Ne rechargez le pack-batteries qu'avec le chargeur spécifié par le fabricant. Un chargeur prévu pour un type de pack-batteries présente un risque d'incendie s'il est utilisé avec un autre type de pack-batteries.

c N'utilisez les outils électroportatifs qu'avec les packs-batteries spécifiquement conçues pour eux. L'utilisation d'autres packs-batteries peut comporter un risque de blessures ou d'incendie.

d Quand vous ne l'utilisez pas, rangez le pack-batteries loin d'autres objets métalliques tels que trombones, pièces, clous, vis ou autres pouvant créer une connexion entre deux bornes. Court-circuiter les bornes du pack-batteries peut provoquer des brûlures ou un incendie.

e Dans des conditions inappropriées, la batterie peut rejeter du liquide. Évitez le contact. Si un contact accidentel se produit, rincez à l'eau. Si le liquide touche les yeux, consultez un médecin. Le liquide rejeté par le pack-batteries peut causer une irritation cutanée ou des brûlures.

6 Réparations

a Ne faites réparer votre outil électroportatif que par du personnel qualifié et seulement avec des pièces de rechange d'origine. Cela garantira le maintien de la sécurité de votre outil.

Directives de sécurité additionnelles pour pack-batteries

Danger d'incendie ! Éviter de court-circuiter les contacts d'un pack de batterie non fixé avec du métal. Ne rangez pas et ne transportez pas le pack de batterie si le couvercle de protection n'est pas en place sur les contacts.

- Le liquide du pack-batteries, une solution d'hydroxyde de potassium à 25-30%, est toxique. En cas de contact avec la peau, rincer abondamment à l'eau. Neutraliser avec un acide doux tel que du citron ou du vinaigre. En cas de contact avec les yeux, rincer abondamment à l'eau durant au moins 10 minutes. Consulter un médecin.

- Ne jamais tenter d'ouvrir un pack-batteries pour quelque raison que ce soit.

- Utiliser seulement des chargeurs munis d'un symbole «NiMH» ou «NiMH + NiCd» pour charger un pack-batteries NiMH.

Etiquettes figurant sur le chargeur et le pack-batteries

Outre les symboles utilisés dans le présent manuel, les étiquettes sur le chargeur et le pack-batteries comportent les symboles suivants:

Pack-batteries en charge

Pack-batteries défectueux

Ne pas introduire d'objet conducteur

Pack-batteries endommagé. Ne pas charger.

Lire le manuel d'abord

Pour éviter tout risque, introduire uniquement les pack-batteries DEWALT

Ne pas exposer à l'eau

Remplacer immédiatement

Charger uniquement entre 4 °C et 40 °C

Au moment de jeter un pack-batteries, penser à notre environnement

Ne pas incinérer un pack-batteries

Contenu de l'emballage

1 Perceuse-visseuse sans fil

1 Chargeur

2 Packs-batteries

1 Embout de vissage

1 Coffret de transport

1 Manuel d'instructions

1 Dessin éclaté

- Vérifier si l'outil, les pièces ou les accessoires ne présentent pas de dommages dus au transport.

- Prendre le temps de lire et de comprendre à fond le présent manuel avant de mettre votre outil en marche.

Description (fig. A)

Votre perceuse-visseuse DC727/DC728/DC729/DC756/DC757/DC759 a été mise au point pour une utilisation professionnelle.

1 Interrupteur à variateur de vitesse

2 Sélecteur de rotation gauche/droite

3 Sélecteur de vitesse de rotation

4 Sélecteur de mode/couple de serrage

5 Collier de réglage

6 Mandrin autoserrant

7 Compartiment porte-embout

8 Poignée

9 Pack-batteries

Chargeur

Votre chargeur DE9107 accepte des packs-batteries NiCd DEWALT de 7,2 à 14,4 V.

Votre chargeur DE9118 accepte des packs-batteries NiCd DEWALT de 7,2 à 14,4 V.

Votre chargeur DE9116 accepte des packs-batteries NiCd et NiMH DEWALT de 7,2 à 18 V.

9 Pack-batteries

10 Boutons de dégagement

11 Chargeur

12 Voyant rouge

Blocage automatique de l'axe du mandrin

L'axe du mandrin se bloque dès que la perceuse s'arrête. La bague se tourne facilement d'une main tout en supportant la perceuse de l'autre.

Sécurité électrique

Le moteur électrique a été conçu pour une seule tension. Vérifier si la puissance du pack-batteries correspond à la tension indiquée sur la plaque d'identification. Contrôler que la tension du votre chargeur correspond à la tension secteur.

Ce chargeur à double isolation est conforme à la norme EN 60335; un branchement à la terre n'est donc pas nécessaire.

CH Toujours utiliser la fiche prescrite lors du remplacement du câble d'alimentation.

Type 11 pour la classe II

Type 12 pour la classe I

(Conducteur de terre) - outils

CH En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FI.

Remplacement du cordon secteur ou de la fiche

Après le remplacement du cordon secteur ou de la fiche, s'en débarrasser en songeant à la sécurité car il est dangereux de réutiliser un cordon secteur ou une fiche dont les conducteurs sont dénudés.

Câbles de rallonge

Ne pas utiliser de câble de rallonge sauf en cas de nécessité absolue. Utiliser un câble de rallonge homologué adapté pour la puissance absorbée de votre chargeur (voir les caractéristiques techniques). La section minimum du conducteur est de 1 mm ^2 et la longueur maximum est de 30 m.

Assemblage et réglage

- Toujours enlever le pack-batteries avant de procéder à l'assemblage ou au réglage.

- Toujours mettre l'outil à l'arrêt avant d'introduire ou d'enlever le pack-batteries.

- Utiliser uniquement les pack-batteries et chargeurs DEWALT.

Pack-batteries (fig. A & B)

Chargement du pack-batteries

- Pour charger le pack-batteries (9), l'introduire dans le chargeur (11) comme l'indique le dessin. Le pack-batteries doit être engagé à fond sans le forcer.

Le voyant rouge (12) se met à clignoter. Au bout d'environ 1 heure, le clignotement s'arrête et le voyant s'allume en continu pour indiquer que le pack-batteries est entièrement chargé. Le chargeur passe automatiquement au mode de compensation. Au bout d'environ 4 heures, il passe finalement au mode de maintien de charge. Le pack-batteries peut être enlevé à tout moment ou laissé connecté dans le chargeur indéfiniment.

• Le voyant rouge clignote rapidement pour indiquer un problème de chargement. Réintroduire le pack-batteries ou en essayer un autre. Si le problème persiste, faire tester votre pack-batteries par un service agréé DEWALT.
• Parfois, quand le chargeur est utilisé avec certaines sources d'énergie telles que les groupes électrogènes ou les convertisseurs de tension, le voyant rouge clignote deux fois et le chargeur est coupé. Parfois, le phénomène se répète. Cela indique un problème passager de la source d'énergie. Dès que possible, le chargeur retourne automatiquement au mode normal.

Ne pas charger le pack-batteries à des températures ambiantes < 4 °C ou > 40 °C. Température de charge recommandée: environ 24 °C.

Montage et démontage du pack-batteries

• Introduire le pack-batteries dans la poignée (8) jusqu'au déclic.
• Pour démonter le pack-batteries, enfoncer simultanément les deux boutons de dégagement (10) et tirer le pack-batteries hors de la poignée (8).

Couvercle des batteries (fig. B)

Un couvercle permet de couvrir les contacts d'un pack de batteries non fixé. Si le couvercle n'est pas en place, un objet métallique pourrait provoquer un court-circuit dans les contacts, entraîner un risque d'incendie et endommager le pack de batteries.

• Enlevez le couvercle de protection (13) avant de mettre le pack de batteries en place (9) dans le chargeur ou l'outil.
• Placez le couvercle de protection sur les contacts immédiatement après avoir enlevé le pack de batterie du chargeur ou de l'outil.

Vérifiez que le couvercle de protection est bien en place avant de ranger ou de porter un pack de batterie non fixé.

Mode de compensation

Le mode de compensation sert à conserver la capacité maximale du pack-batteries. Il est recommandé d'utiliser cette fonction chaque semaine ou tous les 10 cycles de chargement/déchargement.

• Lancez le processus de chargement comme décrit ci-dessus.
• Quand le voyant cesse de clignoter, laisser le pack-batteries connecté dans le chargeur pour 4 heures environ.

DE9116 -

Chargement retardé d'un pack-batteries surchauffé Lorsque le chargeur détecte un pack-batteries surchauffé, le chargement de la batterie est automatiquement retardé. Le chargeur retourne automatiquement au mode normal après le refroidissement du pack-batteries. Ceci garantit une durée de vie prolongée du pack-batteries. Le voyant rouge (12) clignote à intervalles longs; en mode de chargement retardé, le voyant clignote rapidement.

Montage et démontage d'un foret ou d'un embout de vissage (fig. A & C)

• Ouvrir le mandrin en tournant la bague (14) dans le sens contraire des aiguilles d'une montre et introduire la queue du foret.
• Introduire le foret à fond et le rétracter légèrement.
• Serrer convenablement en tournant la bague dans le sens des aiguilles d'une montre.
• Pour enlever le foret ou l'embout de vissage, procéder en ordre inverse.

Sélection du mode de travail et réglage du couple de serrage (fig. D)

Le collier de l'outil dispose de 17 positions différentes pour adapter le couple de serrage à la pièce de travail et aux vis utilisées. Pour le réglage du couple de serrage, voir la section «Vissage».

- Sélectionner le mode de travail ou le couple de serrage en tournant le collier (4) vers le repère (15) sur le boîtier d'engrenage en alignant le repère et le symbole ou le numéro souhaité.

Sélecteur de rotation gauche/droite (fig. E)

- Le sens de rotation est réversible au moyen du sélecteur de rotation gauche/droite (2) (voir les flèches sur l'outil).

Attendre que le moteur soit complètement arrêté avant de changer le sens de rotation.

Sélecteur de vitesse de rotation (fig. F)

Votre outil est équipé d'un sélecteur de vitesse de rotation (3) permettant de varier le rapport vitesse/couple.

1 basse vitesse/couple élevé (perçage de grands trous, vissage)
2 haute vitesse/couple réduit (petits trous)

Les vitesses figurent dans le tableau des caractéristiques techniques.

Toujours pousser le sélecteur à fond.

- Ne pas changer de vitesse si l'appareil tourne à pleine vitesse ou durant le travail.

Mode d'emploi

• Toujours respecter les consignes de sécurité et les règles en vigueur.
• Se renseigner sur l'emplacement des tuyauteries et des câblages.
• Appliquer une force modérée sur l'outil.

Mise en marche et arrêt (fig. A & E)

• Pour mettre l'outil en marche, appuyer sur l'interrupteur à variateur (1). La vitesse augmente avec la pression exercée sur l'interrupteur.
• Pour arrêter l'outil, relâcher l'interrupteur.
• Pour bloquer l'outil en position arrêt, mettre le sélecteur de rotation gauche/droite (2) en position médiane.

L'outil est équipé d'un frein qui arrête le mandrin dès que l'interrupteur à variateur est complètement relâché.

Vissage (fig. A)

• Sélectionner le sens de rotation désiré au moyen du sélecteur de rotation gauche/droite (2).
• Mettre le collier (4) en position 1 (couple réduit) et commencer le vissage.
• Si la perceuse-visseuse débraye trop tôt, augmenter le couple en tournant le collier.

Perçage (fig. A)

- Sélectionner le mode de perçage moyennant le collier (4).

- Sélectionner rotation droite.

Perçage du métal

- A l'exception de la fonte et du laiton qui doivent être percés à sec, utiliser un lubrifiant pour percer les métaux.

Perçage du bois

- Monter un foret adapté.

Votre revendeur pourra vous renseigner sur les accessoires qui conviennent le mieux pour votre travail.

Entretien

Votre outil DeWALT a été conçu pour durer longtemps avec un minimum d'entretien. Son fonctionnement satisfaisant dépend en large mesure d'un entretien soigneux et régulier.

Lubrification

Votre outil électrique ne nécessite aucune lubrification additionnelle.

Nettoyage

• Débrancher le chargeur et nettoyer son boîtier avec un chiffon doux.
• Enlever le pack-batteries et nettoyer votre outil.
• Les fentes d'aération doivent toujours être dégagées. Nettoyer régulièrement le boîtier avec un chiffon doux.

Environnement

Les packs-batteries doivent être rechargés dès qu'ils ne fournissent plus suffisamment d'énergie pour des travaux réalisés aisément auparavant.

Lorsque le pack-batteries ne se recharge plus correctement, il est à remplacer. Au moment de le jeter, penser à notre environnement:

• Décharger votre pack-batteries complètement en utilisant votre outil jusqu'à arrêt complet. Ensuite, enlever le pack-batteries.
• Les cellules NiCd/NiMH sont recyclables. Apporter vos packs-batteries à un Service agréé DEWALT ou à un centre de recyclage publique où ils seront soit recyclés, soit détruits en respectant l'environnement.

GARANTIE

- 30 JOURS D'ENGAGEMENT SATISFACTION Si, pour quelque raison que ce soit, votre machine DeWALT ne vous donne pas entière satisfaction, il suffit de la retourner avec tous ses accessoires dans les 30 jours suivant son achat à votre distributeur, ou à un centre de service après-vente agréé pour un remboursement intégral ou un échange. Pour la Belgique ou le Luxembourg, retournez votre machine à DeWALT. Munissez-vous d'une preuve d'achat.

- 1 AN DE MAINTENANCE GRATUITE Au cas où votre machine DeWALT nécessiterait une révision ou des réparations dans les 12 mois suivant son achat, cette opération sera effectuée gratuitement dans un centre de service après-vente agréé sur présentation de la preuve d'achat. Ce service comprend pièces et main-d'oeuvre pour les machines, à l'exclusion des accessoires.

- 1 AN DE GARANTIE Au cas où votre machine DÉWALT présenterait un défaut de fabrication dans les 12 premiers mois suivant son achat, nous garantissons le remplacement sans frais de toutes les pièces défectueuses ou de l'unité entière, et ce à notre discrétion, à condition que: - la machine ait été utilisée correctement - aucune personne non qualifiée n'ait tenté de réparer la machine - la preuve d'achat portant la date d'acquisition soit fournie.

Pour obtenir l'adresse du distributeur DeWALT ou du centre de service après-vente agréé le plus proche, appeler le numéro dans la liste figurant au dos du manuel. Comme alternative, une liste de centres de service après-vente DeWALT agréés et des renseignements plus détaillés sur le service après-vente sont disponibles sur l'Internet (www.2helpU.com).

AVVITATORE/TRAPANO A PERCUSSIONE A BATTERIA DC727/DC728/DC729/DC756/DC757/DC759

Congratulazioni!

Gruppo batterie NiCd		DE9074	DE9094	DE9098
Tensione	V	12	14,4	18
Capacità	Ah	1,3	1,3	1,3
Peso	kg	0,55	0,6	0,87

Gruppo batterie NiCd		DE9071	DE9091	DE9095
Tensione	V	12	14,4	18
Capacità	Ah	2,0	2,0	2,0
Peso	kg	0,65	0,7	1,0

Gruppo batterie NiMH		DE9037	DE9038	DE9039
Tensione	V	12	14,4	18
Capacità	Ah	3,0	3,0	3,0
Peso	kg	0,65	0,7	0,97

Gruppo batterie (fig. A & B)

NiCd-akku		DE9074	DE9094	DE9098
Jännite	V	12	14,4	18
Teho	Ah	1,3	1,3	1,3
Paino	kg	0,55	0,6	0,87

NiCd-akku		DE9071	DE9091	DE9095
Jännite	V	12	14,4	18
Teho	Ah	2,0	2,0	2,0
Paino	kg	0,65	0,7	1,0

NiMH-akku		DE9037	DE9038	DE9039
Jännite	V	12	14,4	18
Teho	Ah	3,0	3,0	3,0
Paino	kg	0,65	0,7	0,97
