Tuotetyyppi	Langaton ruuvauspora
Merkki	DEWALT
Malli	DC728KA
Nimellisjännite	14,4 V
Tyhjäkäyntinopeus (1. vaihde)	0 - 400 min⁻¹
Tyhjäkäyntinopeus (2. vaihde)	0 - 1 400 min⁻¹
Maksimivääntömomentti	35 Nm
Istukan kapasiteetti	10 mm
Teräksen porauskapasiteetti	10 mm
Puun porauskapasiteetti	32 mm
Paino (ilman akkua)	1,4 kg
Akkutyyppi	NiCd tai NiMH (paketista riippuen)
Akun jännite	14,4 V
Akun kapasiteetti (vakio)	1,3 Ah (NiCd) / 2,0 Ah (NiCd) / 3,0 Ah (NiMH)
Yhteensopiva laturi	DE9107, DE9116 tai DE9118
Latausaika (noin)	60 min
Nopeudensäätö	Kyllä, liipaisimella
Vasen/oikea -kierto	Kyllä, valitsin
Nopeudenvalitsin	2 mekaanista vaihdetta
Vääntömomentin säätö	17 asentoa + poraustila
Istukka	Itsekiinnittyvä avaimeton
Moottorijarru	Kyllä
Pakkauksen sisältö	Pora, laturi, 2 akkupakettia, ruuvauskärki, kotelo, käyttöohje
Takuu	1 vuosi (valmistusvirheet)
Huolto	Ei voitelua tarvita, puhdista pehmeällä liinalla

Usein kysytyt kysymykset - DC728KA DEWALT

Kuinka ladata DEWALT DC728KA -poran akku?

Aseta akkupaketti yhteensopivaan laturiin (DE9107, DE9116 tai DE9118). Punainen merkkivalo vilkkuu latauksen aikana ja palaa tasaisesti, kun akku on täynnä (noin 60 min). Laturi siirtyy sitten kompensointitilaan ja ylläpitotilaan. Älä lataa alle 4°C tai yli 40°C lämpötilassa.

Kuinka vaihtaa pyörimisnopeutta?

Käytä työkalun päällä olevaa nopeudenvalitsinta (3). Asento 1 = alhainen nopeus (0-400 kierr/min) suurta vääntömomenttia varten, asento 2 = korkea nopeus (0-1400 kierr/min) nopeaa porausta varten. Älä vaihda nopeutta, kun työkalu pyörii.

Kuinka säätää kiristysmomenttia?

Käännä säätörengasta (4) kohdistaaksesi haluttu numero merkkiin. Asennot 1-17 tarjoavat kasvavaa vääntömomenttia. Käytä poraustilaa (poran symboli) poraamiseen ilman vääntömomenttirajoitusta.

Kuinka kääntää pyörimissuuntaa?

Käytä liipaisimen yläpuolella olevaa vasen/oikea -kiertovalitsinta (2). Työnnä se vasemmalle oikeaa kiertoa varten (kiristys), oikealle vasenta kiertoa varten (irrotus). Odota moottorin täydellistä pysähtymistä ennen vaihtoa.

Kuinka asentaa tai poistaa poranterä?

Avaa itsekiinnittyvä istukka kiertämällä rengasta vastapäivään. Aseta poranterä pohjaan asti, vedä sitä hieman taaksepäin. Kiristä kiertämällä myötäpäivään. Poistaaksesi, tee päinvastoin.

Millainen akku sopii DC728KA:han?

Käytä yksinomaan yhteensopivia DEWALT 14,4 V akkupaketteja: NiCd (DE9094 1,3 Ah tai DE9091 2,0 Ah) tai NiMH (DE9038 3,0 Ah). Muut akut voivat vahingoittaa työkalua.

Kuinka huoltaa poraa?

Puhdista kotelo säännöllisesti pehmeällä liinalla. Ilmanottoaukkojen on pysyttävä vapaina. Ylimääräistä voitelua ei tarvita. Irrota laturi pistorasiasta ennen puhdistusta.

Mitä tehdä, jos akku ei lataudu?

Jos laturin merkkivalo vilkkuu nopeasti, aseta akku uudelleen tai kokeile toista akkua. Jos ongelma jatkuu, akku saattaa olla viallinen. Vie se DEWALT-valtuutettuun huoltokeskukseen kierrätettäväksi.

Mikä on DEWALT DC728KA -poran takuu?

Takuu kattaa valmistusvirheet 1 vuoden ajan ostopäivästä (ostotodistusta vastaan). Se sisältää viallisten osien tai koko yksikön maksuttoman vaihdon DEWALTin harkinnan mukaan. Työkalua on käytettävä asianmukaisesti.

Kuinka kierrättää akku käyttöiän päätyttyä?

Pura akku täysin käyttämällä työkalua, kunnes se pysähtyy. Irrota akku ja vie se DEWALT-valtuutettuun huoltokeskukseen tai julkiseen kierrätyspisteeseen. NiCd/NiMH-kennoja voidaan kierrättää. Älä heitä akkua roskakoriin.

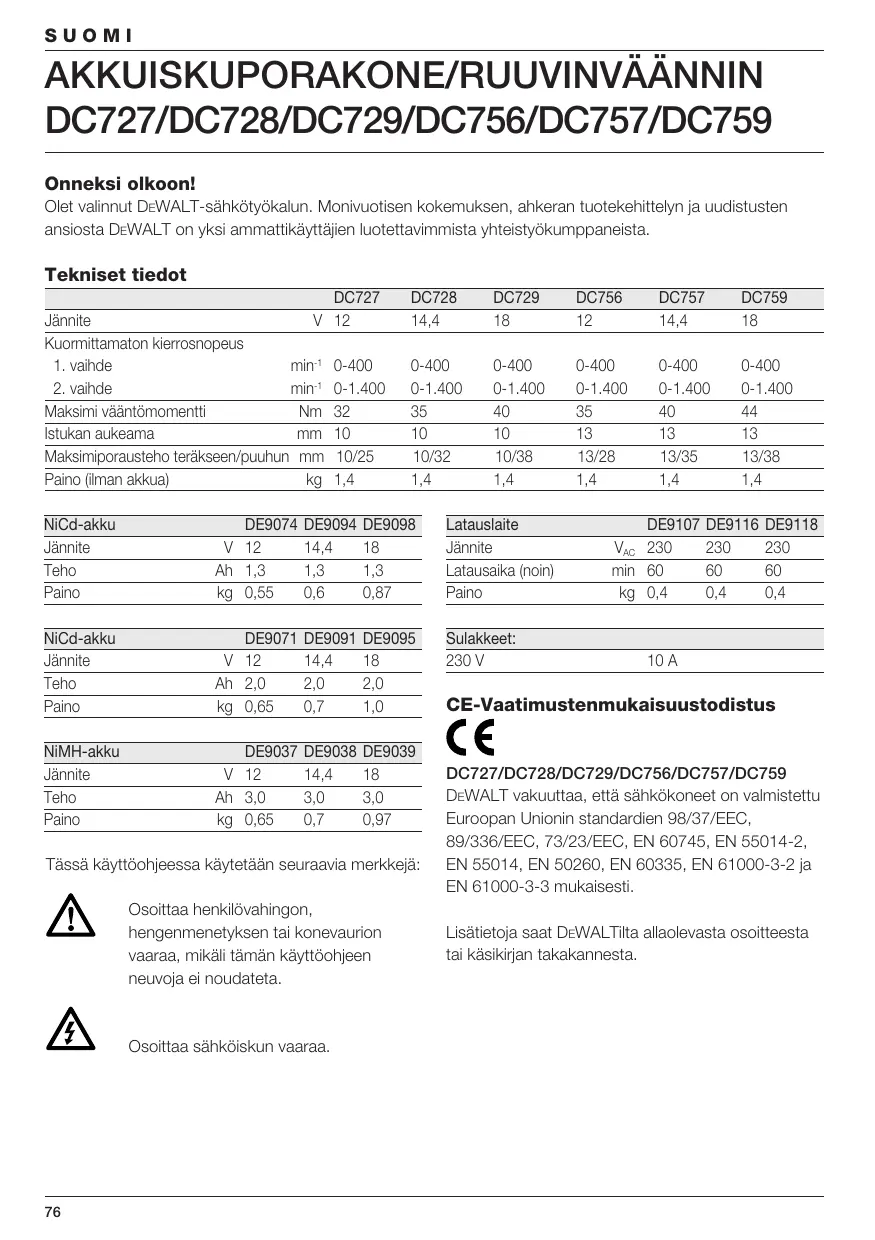

KÄYTTÖOHJE DC728KA DEWALT

Olet valinnut DEWALT-sähkötyökalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DEWALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista.

Tekniset tiedot

		DC727	DC728	DC729	DC756	DC757	DC759
Jännite	V	12	14,4	18	12	14,4	18
Kuormittamaton kierrosnopeus
1. vaihde	min^-1	0-400	0-400	0-400	0-400	0-400	0-400
2. vaihde	min^-1	0-1.400	0-1.400	0-1.400	0-1.400	0-1.400	0-1.400
Maksimi vääntömomentti	Nm	32	35	40	35	40	44
Istukan aukeama	mm	10	10	10	13	13	13
Maksimiporausteho teräkseen/puuhun	mm	10/25	10/32	10/38	13/28	13/35	13/38
Paino (ilman akkua)	kg	1,4	1,4	1,4	1,4	1,4	1,4

Tässä käyttöohjeessa käytetään seuraavia merkkejä:

Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttöohjeen neuvoja ei noudateta.

Osoittaa sähköiskun vaaraa.

Latauslaite		DE9107	DE9116	DE9118
Jännite	V_AC	230	230	230
Latausaika (noin)	min	60	60	60
Paino	kg	0,4	0,4	0,4

Sulakkeet:
230 V	10 A

CE-Vaatimustenmukaisuustodistus

CE

DEWALT vakuuttaa, että sähkökoneet on valmistettu Euroopan Unionin standardien 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 60745, EN 55014-2, EN 55014, EN 50260, EN 60335, EN 61000-3-2 ja EN 61000-3-3 mukaisesti.

Lisätietoja saat DEWALTilta allaolevasta osoitteesta tai käsikirjan takakannesta.

		DC727	DC728	DC729
		DC756	DC757	DC759
L_pA (äänenpaine)	dB(A)*	79	79,6	80,1
L_WA (ääniteho)	dB(A)	92	92,6	93,1
Kiihtyvyden painotettuneliöllinen keskiarvo	m/s ^2	< 2,5	< 2,5	< 2,5

* käyttäjän korvassa

K_ A	(äänenpaineen epävarmuus)	dB(A)	2,8
K_WA	(äänitehon epävarmuus)	dB(A)	2,8

Yleiset turvallisuutta koskevat säännöt Varoitus! Kaikki ohjeet täytyy lukea. Alla olevien ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Seuraavassa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa). SÄILYTÄ NÄMÄ OHJEET HYVIN.

1 Työalue

a Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin.
b Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2 Sähköturvallisuus

a Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
d Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
e Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

3 Henkilöturvallisuus

a Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.
b Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteet, kuten pölynsuojanaamari, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet pienentävät, tilanteen mukaan oikein käytettyinä, loukkaantumisriskiä.
c Vältä sähkötyökalun tahatonta käynnistämistä. Varmista, että kytkin on off-asennossa ennen kytkennän tekemistä. Onnettomuusvaara lisääntyy, jos kannat sähkötyökalua sormi käyttökytkimellä tai kytket työkalun virtajohdon pistorasiaan, kun käyttökytkin on päällä.

d Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.

e Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.

f Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.

g Jos pölynimu- ja keräilylaitteita voidaan asentaa työkaluun, sinun pitää tarkistaa, että ne on liitetty ja että niitä käytetään oikealla tavalla. Näiden laitteiden käyttö vähentää pölyn aiheuttamia vaaroja.

4 Sähkötyökalujen käyttö ja hoito

a Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

b Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää virtakytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.

c Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet pienentävät sähkötyökalun tahattoman käynnistysriskin.

d Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa ja että työkalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sen toimintaan. Anna korjauttaa mahdolliset viat ennen käyttöönottoa. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.

f Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

g Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti ja tavalla, joka on tarkoitettu erityisesti kyseiselle sähkötyökalulle. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

5 Akkukäyttöisten työkalujen käyttö ja hoito

a Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin asennat akun siihen. Akun asennus sähkötyökaluun, jonka käynnistyskytkin on käyntiasennossa altistaa onnettomuuksille.

b Lataa akku vain valmistajan määräämässä latauslaitteessa. Latauslaite, joka soveltuu määrätyntyypxiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.

c Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.

d Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

e Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

6 Huolto

a Anna koulutettujen ammattitaitoisten henkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Akkujen käyttöä koskevia turvallisuusohjeita

Palovaara! Vältä irrotetun akuston metallikontaktien asettamista oikosulkuun metallilla. Älä säilytä tai kanna akustoa ilman, että mukana tuleva suojakorkki on asetettu kontaktien päälle.

• Akkuneste, 25 - 30 % hydroksidiliuos, saattaa olla haitallista. Jos akkunestettä pääsee iholle, huuhdo se runsaalla vedellä. Neutraloi akkuneste etikalla tai sitruunamehulla. Jos akkunestettä joutuu silmiin, huuhdo silmiä runsaalla vedellä ainakin 10 minuuttia, ja ota heti yhteys lääkäriin.
• Älä koskaan yritä avata akkupakettia.
• Lataa NiMH-akkuja ainoastaan latauslaitteella, jossa on merkintä "NiMH" tai "NiMH + NiCd".

Akun ja laturin etiketit

Akun ja laturin etiketeistä näet seuraavat merkit:

Lataus käynnissä

Akku latautunut

Akku viallinen

Älä kosketa akun napoja sähköä johtavilla esineillä

Älä yritä ladata viallisia akkuja

Lue käyttöohje

Tarkoitettu ainoastaan DeWALT-akkujen lataamiseen; muut saattavat haljeta ja aiheuttaa henkilö- ja muita vahinkoja

Laturi ei saa kastua

Vaihda viallinen johto välittömästi

Latauslämpötila +4 °C ja +40 °C välillä

Hävitä akku ympäristöystävällisellä tavalla

Älä missään tapauksessa polta akkupakettia

Pakkauksen sisältö

Pakkaus sisältää:

1 Ladattava porakone/ruuvinväännin
1 Akkujen latauslaite
2 Akkua
1 Ruuvitalta
1 Laukku
1 Käyttöohje
1 Hajoituskuva

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.
• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa.

Kuvaus (kuva A)

DEWALTin ladattavat porakone DC727/DC728/ DC729/DC756/DC757/DC759 on tarkoitettu ammattimaiseen poraukseen ja ruuvaukseen.

1 Virrankatkaisija portaattomalla nopeudensäädöllä
2 Suunnanvaihtokytkin
3 Vaihdevalitsin
4 Toimintovalitsin/vääntömomentin säätö
5 Kauluksen asennot
6 Pikaistukka
7 Teränpidin
8 Kahva
9 Akkupaketti

Latauslaite

Latauslaite DE9107 lataa DEWALTin 7,2 - 14,4 V NiCd-akut.

Latauslaite DE9118 Iataa DEWALTin 7,2 - 14,4 V NiCd-akut.

Latauslaite DE9116 lataa DEWALTin 7,2 - 18 V NiCd- ja NiMH-akut.

9 Akkupaketti

10 Vapautinpainikkeet

11 Latauslaite
12 Latausvalo (punainen)

Automaattikaralukko

Automaattikaralukkoa käytetään, kun kone on seisontatilassa. Istukan holkkia on helppo kääntää toisella kädellä toisen käden tukiessa laitetta.

Sähköturvallisuus

Laturi on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä.

Laituris on kaksoiseristetty EN 60335:n mukaisesti; siksi ei tarvita erillistä maadoitusta.

Kaapelin tai pistotulpan vaihto

Kun vaihdat kaapelin tai pistotulpan, hävitä se turvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitettynä jännitteiseen pistorasiaan.

Asennus ja säädöt

• Poista akku koneesta aina ennen asennuksia ja säätöjä.
• Kytke aina kone päältä ennen kuin asennat tai poistat akkupaketin.
• Käytä ainoastaan DEWALT-akku ja -latauslaite.

Akkupaketti (kuva A & B)

Akkujen lataaminen

- Laita akkupaketti (9) latausta varten latauslaitteeseen (11) kuten kuvassa on esitetty ja kytke latauslaite sähköverkkoon. Varmistu, että akku on tukevasti paikallaan latauslaitteessa. Punainen latausvalo (12) vilkkuu. Noin yhden tunnin varausajan jälkeen se lakkaa vilkkumasta ja alkaa palaa yhtäjaksoisesti. Tällöin akkupaketti on täysin latautunut ja latauslaite siirtyy automaattisesti tasaustilaan. Noin neljän tunnin kuluttua se siirtyy huoltotilaan. Akkupaketti voidaan poistaa latauslaitteesta tai se voidaan jättää latauslaitteeseen, kunnes akkuja jälleen tarvitaan.

- Punainen latausvalo vilkkuu nopeasti osoittaen häiriötä lataamisessa. Laita akkupaketti uudelleen latauslaitteeseen tai yritä uudella akkupaketilla.

Jos uusikaan akku ei lataudu, vie latauslaitteesi valtuutettuun DEWALTin huoltopisteeseen.

- Jos virtalähteenä on generaattori tai virtalähde, joka muuntaa DC:n AC:ksi, punainen latausvalo saattaa vilkkua kahdesti, kytke pois päältä ja toista. Tämä osoittaa ohimenevää häiriötä virtalähteessä. Latauslaite alkaa kuitenkin automaattisesti toimia normaalilla tavalla.

Älä lataa akkuja, mikäli ympäristön lämpötila on alle 4 °C tai yli 40 °C. Suositeltava latauslämpötila noin 24 °C.

Akkupaketin asentaminen ja poistaminen

• Kiinnitä akku kahvaan (8) kunnes se naksahtaa paikoilleen.
• Kun irrotat akun, paina kahta vapautinnappulaa (10) samanaikaisesti, ja irrota akku kahvasta (8).

Akkukansi (kuva B)

Suojakorkki piettää irrotetun akuston kontaktit. Jos suojakorkki ei ole paikallaan, irtonaiset metalliobjektit voivat aiheuttaa oikosulun kontakteihin. Tästä on seurauksena tulipalon vaara ja akuston vaurioituminen.

• Irrota suojakorkki (13) ennen kuin asetat akuston (9) laturiin.
• Aseta suojakorkki kontaktien päälle heti, kun olet irrottanut akuston laturista tai koneesta.

Varmista, että suojakorkki on paikallaan ennen kuin säilytät tai kannat irrotetun akuston.

Tasaustila

Tasaustila auttaa säilyttämään akkupakkauksen täyteen ladattuna. Käytä tätä ominaisuutta mielellään viikottainen tai 10 lataus/purkusyklin välein.

• Aloita lataaminen edellä annettujen ohjeiden mukaisesti.
• Jos latausvalo lakkaa vilkkumasta, akkupaketti jättää latauslaitteeseen 4 tunnin.

DE9116 - Ylikuumentunut akku

Kun laturi tunnistaa ylikumentuneen akun siirtyy lataaminen ajankohtaan, jolloin akku on jäähtynyt. Kun akku on jäähtynyt, laturi siirtyy automaattisesti latausvirtaan. Tämä ominaisuus takaa akun maksimikestoiän.

Punainen valo (12) vilkkuu pitkään, sitten lyhyeen ylikuumentuneessa tilassa.

Terän asentaminen ja irrottaminen (kuva A & C)

• Avaa istukka kiertämällä kaulusta (14) ja asenna teränvarsi paikalleen.
• Pane terä mahdollisimman syvälle istukkaan ja nosta sitä hieman ennen kiristystä.
• Kiristä istukka kääntämällä kaulusta myötäpäivään pitäen.
• Irrottaessasi terää toimi päinvastaisessa järjestyksessä.

Toimintavaihtoehdon valinta ja vääntömomentin säätö (kuva D)

Tämän työkalun kauluksessa on 17 vääntömomentin säätömahdollisuutta ruuvauksen ja työkappaleen mukaan. Katso vääntömomentin säätöä kohdasta "Ruuvaus".

- Valitse haluttu toimintatila tai vääntömomentti kohdistamalla kauluksen (4) symboli tai numero kuoren ilmaisimen (15) kanssa.

Suunnanvaihtokytkin (kuva E)

- Siirrä suunnanvaihtokytkintä eteen/taakse (2) kuten kuvassa, kun haluat vaihtaa koneen pyörimissuuntaa.

Odota aina, että moottori on täysin pysähtynyt ennen kuin vaihdat pyörimissuuntaa.

Vaihdevalitsin (kuva F)

Työkalussasi on kaksi vaihdetta nopeuden ja vääntömomentin säätelemiseen.

1 pieni nopeus/suuri vääntömomentti (suurten reikien poraaminen, ruuvaus)
2 suuri nopeus/pieni vääntömomentti (porattaessa pieniä reikiä)

Työkalun kierrosnopeus on ilmoitettu teknisissä tiedoissa.

Työnnä aina kaksiasentoinen valitsin kokonaan eteen tai kokonaan taakse.

- Älä vaihda vaihteita koneen käydessä täydellä nopeudella äläkä muutoinkaan koneen käydessä.

Käyttöohjeet

Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.

• Varo työskennellessäsi sähkö- ja vesijohtoja.
• Käytä konetta vain kevyesti painamalla.

Koneen käynnistäminen ja sammuttaminen (kuva A & E)

• Käynnistä kone painamalla virtakytkintä (1). Virtaytkimeen kohdistuvan paineen määrä säätää koneen kierrosnopeuden.
• Pysäytä kone vapauttamalla kytkin.
• Kun haluat lukita koneen off-asentoon, käännä suunnanvaihtovipu (2) keskiasentoon.

Kone pysähtyy heti kun nopeudensäädön valitsin on täysin vapautettu.

Ruuvaus (kuva A)

• Valitse pyörimissuunta kytkimellä (2).
• Säädä kaulus asentoon 1 ja aloita ruuvaus (pieni vääntömomentti).
• Lisää tarvittaessa vääntömomenttia kauluksesta.

Poraus (kuva A)

• Valitse poraustila kauluksella (4).
• Valitse eteen pyörimissuunta.

Metalliporaus

- Käytä leikkuunestettä poratessasi metalleja. Poikkeuksena valurauta ja messinki, joita on porattava kuivana.

Puuporaus

- Asenna tyypiltään sopiva poranterä.

Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista.

Huelto-ohjeita

DEWALT sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan.

Voitelu

Sähkötyökalusi ei tarvitse lisävoitelua.

Puhdistus

• Vedä laturin pistotulppa pistorasiasta, ennenkuin puhdistat vaipan pehmeällä rievulla.
• Irrota akkukotelo, ennenkuin puhdistat sähkötyökalusi.
• Pidä tuuletusaukot puhtaina ja puhdista runko säännöllisesti pehmeällä rievulla.

Ympäristö

Ladattavat akut

Tämä pitkäikäinen akkupaketti täytyy ladata, kun se ei enää anna riittävästi virtaa töiden tekemiseen. Kun akkuja ei voi enää ladata, hävitä ne ympäristöystävällisesti.

• Tyhjennä akku käyttämällä lataus loppuun ja poista se koneesta.
• NiCd- ja NiMH-akkuja voidaan kierrättää. Jätä akku johonkin paikkakuntasi kierrätyskeskuksista tai valtuutettuun DEWALT-huoltoliikkeeseen.

HUOM! Kuluttajana olet vastuussa että loppuunkäytetty akku kierrätetään asianmukaisesti.

Koneet, joita ei enää tarvita

Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun DEWALTin huoltopisteeseen.

Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.

TAKUU

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU •

Jos et ole täysin tyytyväinen DEWALT-työkaluusi, palauta se myyjälle tai valtuutettuun DEWALT-huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.

• YHDEN VUODEN ILMAINEN YLLÄPITOHUOLTO •

DEWALT-työkalusi kunnossapito ja huolto suoritetaan ilmaiseksi 12 kuukauden sisällä ostopäivästä huoltopisteessämme. Ilmainen kunnossapitohuolto käsittää sähkötyökalujen työ- ja varaosakustannukset. Siihen ei sisälly tarvikekustannuksia. Ostokuitti on esitettävä.

• YHDEN VUODEN TAKUU •

Jos DEWALT-tuotteesi menee epäkuntoon materiaali- tai valmistusvikojen takia 12 kuukauden sisällä ostopäivästä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikön ilmaiseksi edellyttäen, että:

• Tuotetta ei ole käytetty väärin.
• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata sitä.
• Päiväyksellä varustettu ostokuitti esitetään. Tämä takuu tarjotaan lisäpalveluna kuluttajan lakisääteisten oikeuksien lisäksi.

Lähimmän DEWALT-myyjäsi tai valtuutetun DEWALT-huoltpisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteyttä DEWALTiin. Lista valtuutetuista DEWALT-huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com.

UPPLADDNINGSBAR SLAGBORRMASKIN/ SKRUVDRAGARE DC727/DC728/DC729/ DC756/DC757/DC759

Vi gratulerar!
