Iniciação
Obrigado por comprar este produto DENON. Para assegurar um funcionamento correcto, leia atentamente este manual do proprietário antes de utilizar o produto.
Após a leitura, guarde-o para referência futura.
Configuração da unidade
Sistema da coluna frontal
SC-F391 2

Sistema da coluna central
SC-C391 1

Sistema da coluna surround
SC-R391 2

Subwoofer
DSW-391 1

Verifique se as peças seguintes foram fornecidas com o produto.
① Cabo da coluna A (Aprox. 3 m)....3
② Cabo da coluna B (Aprox. 10 m)....2
③ Cabo áudio (Aprox. 3 m, RCA PIN) .... 1
④ Calços anti-derrapantes (4 pçs. / 1 folha) .... 5
① ②

③

④

Antes de utilizar
Precauções de instalação
A qualidade do som produzido pelas colunas é afectada pelo tamanho e pelo tipo de sala, assim como pelo método de instalação. Tenha em consideração os pontos apresentados abaixo antes de instalar as colunas.
- Se o som de graves se tornar demasiado realçado quando as colunas estão instaladas directamente no chão, coloque-as sobre blocos de cimento ou sobre outros suportes rígidos.
- Tenha em atenção que colocar as colunas no mesmo suporte ou na mesma estante que um gira-discos pode provocar vibração na antena.
- A coluna frontal e a central são do tipo de fluxo de baixa perda e podem ser utilizadas perto de televisões mas, dependendo da TV, poderão surgir manchas de cores na imagem.
AVISO
- Quando desejar instalar as colunas no tecto ou na parede, o trabalho de instalação deve ser realizado por especialistas para garantir a sua segurança.
- Certifique-se de que fixa os cabos das colunas a uma parede, etc., para evitar que as pessoas tropecem neles ou os puxem acidentalmente, fazendo com que as colunas caiam.
- Verifique a segurança após instalar as colunas. Posteriormente, realize inspecções de segurança em intervalos regulares para assegurar que não existe qualquer perigo de as colunas caírem.
- A DENON não aceitará qualquer responsabilidade por danos ou acidentes causados por uma escolha inadequada do local de instalação ou por procedimentos de instalação errados.
Antes de utilizar
Instalação
Cole os calços anti-derrapantes fornecidos (de cortiça, aproximadamente 2 mm de espessura) nos quatro cantos da superfície inferior.
SC-F391
SC-R391
Calços anti-derrapantes
SC-C391
Calços anti-derrapantes

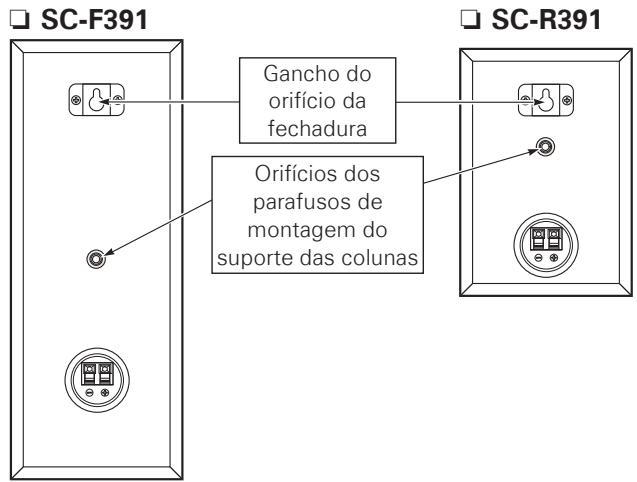

Se montar as colunas num suporte
- Pode utilizar as porcas M5 nseridas na parte traseira das colunas.
- As colunas podem ser montadas numa parede, utilizando os ganchos dos orifícios da fechadura no painel traseiro das mesmas.
- Quando montar as colunas, cumpra as instruções do manual fornecidas com o suporte de montagem no tecto e certifique-se de que as instala de forma correcta e segura.


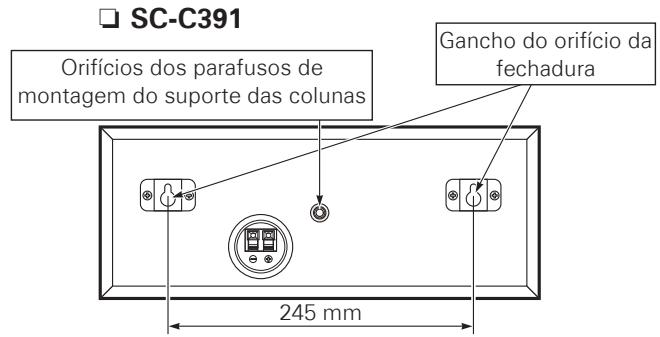

SC-C391 Orifícios dos parafusos de montagem do suporte das colunas 245 mm Gancho do orifício da fechaduraDeslocar a unidade
- Não sujeite a unidade a impactos.
- Desligue a alimentação e retire o cabo de alimentação da tomada (DSW-391). De seguida, desligue os cabos de ligação a outras unidades do sistema antes de mover a unidade.
Limpeza
- Utilize um pano de limpeza e limpe levemente para remover a sujidade da caixa e do painel de operações.
- Se utilizar panos com químicos, observe as precauções que foram estabelecidas para os mesmos.
- Não utilize benzina, diluentes ou outros solventes orgânicos ou insecticidas na unidade, pois estes podem provocar alterações na qualidade ou na cor.
Outras precauções
- Elevar excessivamente o volume do amplificador e reproduzir com um som distorcido poderá danificar o amplificador e as colunas. Aprecie o som a um nível de volume razoável.
- Quando deslocar a unidade, tenha em atenção que a aplicação de demasiada força sobre a superfície da coluna através da rede da coluna poderá danificar a coluna.
Nomes e funções das peças

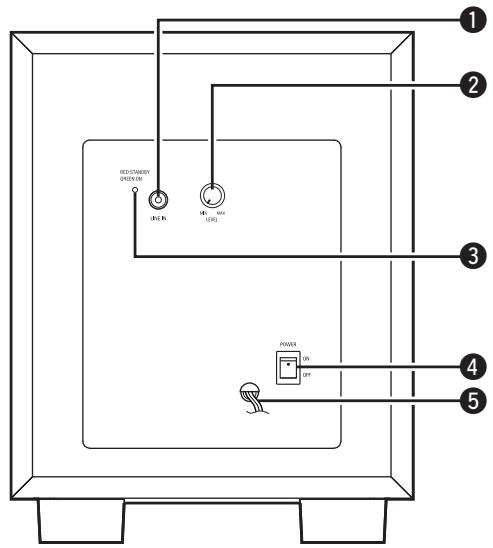

Painel traseiro (DSW-391)
Ligue esta ficha à ficha "SUBWOOFER PRE OUT" do amplificador, utilizando o cabo áudio fornecido.
② Controlo do ajuste do volume (LEVEL)
Utilize este controlo para ajustar o volume do subwoofer.
A luz de duas cores indica o estado operativo do subwoofer da seguinte forma:
- "ON" Ligado …… Luz verde
- Modo standby……Luz vermelha
- "OFF" Desligado …… Indicador desligado
4 Interruptor da alimentação (POWER ON/OFF)
- A alimentação é ligada quando este interruptor é colocado na posição “ON”.
- Quando colocado na posição "OFF", a unidade é desligada.
⑤ Cabo de alimentação
Ligações
Quando efectuar a ligação, leia atentamente o manual do proprietário do amplificador e efectue a ligação correctamente.
Ligações das colunas (SC-F391, SC-C391, SC-R391)
- Ligue os terminais de entrada no painel traseiro da coluna aos terminais de saída da coluna no amplificador, utilizando os cabos das colunas fornecidos.
- As etiquetas na parte traseira de cada coluna têm as marcas "FR", "FL", "C", "SR", "SL". Ligue cada coluna aos seguintes terminais do amplificador. Certifique-se também de que liga cada coluna com a polaridade correcta (+, -).
- FR Ao terminal da coluna frontal direita do amplificador.
- FL Ao terminal da coluna frontal esquerda do amplificador.
- C Ao terminal da coluna central do amplificador.
- SR Ao terminal da coluna surround direita do amplificador.
- SL Ao terminal da coluna surround esquerda do amplificador.

Os amplificadores possuem vários terminais de saída de colunas. Consulte o manual do proprietário do amplificador que está a utilizar para obter mais informações.
NOTA
- Certifique-se de que o amplificador é desligado antes de ligar as colunas ao amplificador.
- Se as polaridades forem invertidas, a fase poderá ficar desligada e o som poderá não ter graves, não parecendo natural. Certifique-se de que liga correctamente as polaridades.

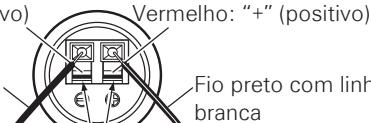

Ligar os cabos das colunas
Preto: “-” (negativo)
Fio preto
1 Retire o revestimento da extremidade do cabo da coluna e, em seguida, torça os fios manualmente para que estes não fiquem com pontas soltas e causem curtos-circuitos.

2 Carregue e baixe a alavanca e insira o fio principal do cabo no orifício.

3 Liberte a alavanca. Puxe levemente o cabo da coluna para verificar se este está ligado de forma segura.


Quando as ligações estiverem concluídas, puxe levemente os cabos da coluna para verificar se estão ligados de forma segura.
NOTA
Não permita que os fios principais de dois cabos das colunas entrem em contacto uns com os outros. Tal irá causar um curto-circuito no circuito do amplificador e danificar o mesmo.

Ligações do subwoofer (DSW-391)

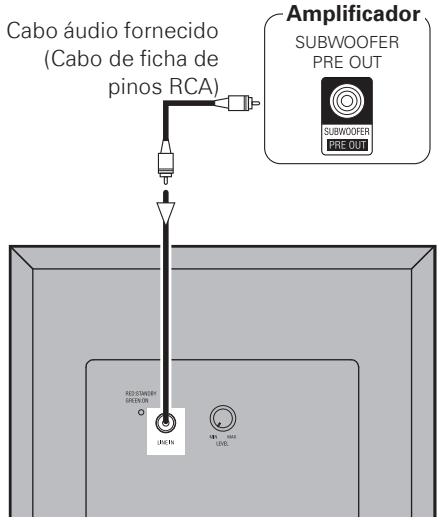

Ligue este à ficha pre-out para o subwoofer na entrada SUBWOOFER PRE OUT do amplificador, utilizando o cabo áudio fornecido.
- Não ligue o cabo de alimentação a uma tomada CA antes de todas a ligações estarem concluídas.
- Tenha em atenção que ligar em conjunto cabos de alimentação e cabos de fichas de pinos ou colocar cabos de fichas de pinos perto do transformador pode causar zumbido ou ruído.
Função de standby automático
Esta unidade é definida automaticamente para o modo de espera se não existir qualquer entrada de sinal durante 5 a 15 minutos, poupando assim energia.
A alimentação liga-se imediatamente quando um sinal entra.
Ligar o cabo de alimentação
Espere que todas as ligações estejam concluídas para ligar o cabo de alimentação.
Apenas no modelo da América do Norte


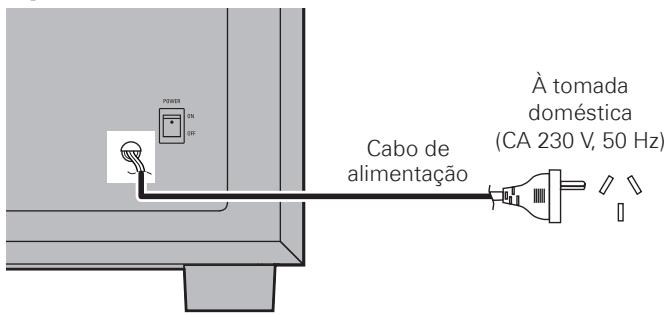

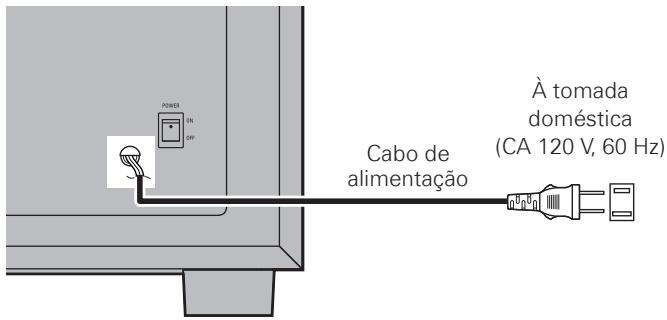

POWER ON OFF Cabo de alimentação À tomada doméstica (CA 120 V, 60 Hz)Apenas no modelo da Europa
Insira as fichas CA de forma segura. Ligações incompletas poderiam causar ruído.
Reprodução


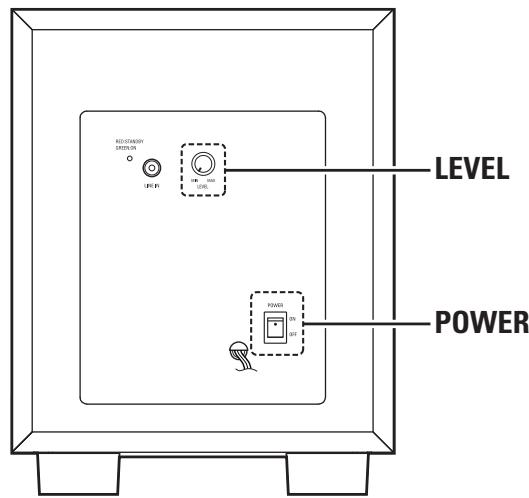

INTRODUCTION STATION INT P: LEVEL POWERUtilizar o subwoofer
1 Definir POWER para a posição "ON".
2 Ajuste o volume, utilizando o comando LEVEL.
Resolução de problemas
Se ocorrer algum problema, verifique primeiro o seguinte:
- As correções foram bem efectuadas?
- O aparelho está a ser utilizado de acordo com as instruções descritas no manual do proprietário?
- Os outros componentes estão a funcionar correctamente?
Se este aparelho não funcionar correctamente, verifique os itens indicados na tabela de baixo. Se o problema persistir, é sinal de que pode existir uma avaria.
Neste caso, desligue a alimentação imediatamente e contacte a loja onde adquiriu o aparelho.
| Sintoma | Causa | Medida a tomar | Página |
| Subwoofer (DSW-391):O indicador não acende e não é produzido qualquer som quando a alimentação é ligada. | A ficha de alimentação CA não está ligada de forma segura. | Verifique a ligação da ficha de alimentação CA. | 4 |
| Subwoofer (DSW-391):O indicador acende, mas não é produzido nenhum som. | Os cabos não estão ligados de forma segura.O controlo do ajuste do volume está completamente virado para baixo.O circuito protector foi activado devido a um excesso de entrada ou a uma subida de temperatura. | Ligue de forma segura.Rode o controlo e coloque-o na posição desejada.Coloque o interruptor de alimentação na posição “OFF”, aguarde pelo menos 1 minuto e, de seguida, coloque o interruptor novamente na posição “ON”. Se o problema persistir, desligue o cabo de alimentação da tomada CA e contacte a loja de aquisição. | 43, 4– |
| Subwoofer (DSW-391):O som está distorcido. | O nível do volume está muito alto.O som está a ser distorcido no amplificador ligado. | Rode o controlo de ajuste do volume no sentido contrário ao dos ponteiros do relógio para baixar o volume.Não amplifique o som de graves no amplificador. (Baixe o controlo do ajuste de graves ou o volume do amplificador.) | 3, 4– |
| Subwoofer (DSW-391):Oscilação (produzido um som alto contínuo). | Volume do subwoofer ou do amplificador muito elevado. | Baixe o volume do subwoofer ou do amplificador. | 3, 4 |
| O volume não é ajustado juntamente com o volume do amplificador. | O conjunto está ligado a outros terminais que não as fichas pre-out do SUBWOOFER PRE OUT do amplificador (a terminais com um nível de saída definido). | Ligue o conjunto às fichas pre-out do SUBWOOFER PRE OUT do amplificador. | – |
Especificações
Unidades accionadoras:
Impedância de entrada:
2,5 cm alta amplitude x 1
Entrada máx.:
6 Ω
Amplitude de frequência:
60 W (IEC)
Dimensões:
120 W (PEAK)
Peso:
150 Hz – 22 kHz
Unidades accionadoras:
Impedância de entrada:
2,5 cm alta amplitude x 1
Entrada máx.:
6 Ω
Amplitude de frequência:
60 W (IEC)
120 W (PEAK)
Dimensões:
150 Hz – 22 kHz
Peso:
Unidades accionadoras:
8 cm cónica amplitude total x 1
Impedância de entrada:
6 Ω
Entrada máx.:
60 W (IEC)
Amplitude de frequência:
120 W (PEAK)
Dimensões:
150 Hz – 20 kHz
Peso:
Unidades accionadoras:
Amplitude de frequência:
20 Hz - 150 Hz
Potência dinâmica:
100 W
Impedância de entrada:
22 kΩ
Alimentação:
120 V / 60 Hz (modelo da América do Norte)
230 V / 50 Hz (modelo da Europa/modelo da Austrália)
Consumo de corrente:
65 W
MÁX. 0,5 W (Standby)
Dimensões:
280 (L) × 356 (A) × 410 (P) mm
Peso:
10,4 kg
