Tipo di prodotto	Sistema home cinema 5.1 (con subwoofer attivo)
Marca	DENON
Modello	SYS-391HT
Altoparlanti anteriori	SC-F391 (2 vie, 3 altoparlanti, 6 ohm)
Altoparlante centrale	SC-C391 (2 vie, 3 altoparlanti, 6 ohm)
Altoparlanti surround	SC-R391 (gamma estesa, 1 altoparlante, 6 ohm)
Subwoofer	DSW-391 (attivo, woofer 20 cm, 100 W dinamici)
Impedenza degli altoparlanti	6 ohm
Potenza massima per altoparlante	60 W (IEC) / 120 W (picco)
Risposta in frequenza (altoparlanti anteriori e centrale)	150 Hz – 22 kHz
Risposta in frequenza (altoparlanti surround)	150 Hz – 20 kHz
Risposta in frequenza (subwoofer)	20 Hz – 150 Hz
Dimensioni (altoparlante anteriore)	125 x 320 x 155 mm
Dimensioni (altoparlante centrale)	320 x 125 x 155 mm
Dimensioni (altoparlante surround)	125 x 320 x 155 mm
Dimensioni (subwoofer)	280 x 356 x 410 mm
Peso (altoparlante anteriore)	2,0 kg
Peso (altoparlante centrale)	2,0 kg
Peso (subwoofer)	10,4 kg
Alimentazione (subwoofer)	230 V CA, 50 Hz (Europa)
Consumo elettrico (subwoofer)	65 W (max), 0,5 W (standby)
Funzioni speciali	Standby automatico, regolazione del livello, connessione RCA
Pulizia	Panno asciutto e morbido; evitare solventi
Sicurezza	Spazio di ventilazione >0,3 m; non ostruire

Domande frequenti - SYS-391HT DENON

Come collegare gli altoparlanti all'amplificatore?

Utilizzare i cavi degli altoparlanti forniti. Collegare i terminali contrassegnati FR (anteriore destro), FL (anteriore sinistro), C (centrale), SR (surround destro) e SL (surround sinistro) ai terminali corrispondenti dell'amplificatore. Rispettare le polarità (+/-).

Cosa fare se il subwoofer non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato e che l'interruttore POWER sia in posizione ON. Se l'indicatore rimane spento, scollegare il cavo e contattare il rivenditore.

Come regolare il volume del subwoofer?

Ruotare la manopola LEVEL sul retro del subwoofer per aumentare o diminuire il volume. Regolarlo in modo da ottenere un equilibrio con gli altri altoparlanti.

Gli altoparlanti possono essere montati a parete?

Sì, gli altoparlanti anteriori (SC-F391) e surround (SC-R391) sono dotati di ganci a foro di serratura sul retro. Utilizzare viti adatte e rispettare le istruzioni di sicurezza. Per il centrale (SC-C391), utilizzare i dadi M5.

Cosa fare se il suono è distorto?

Abbassare il volume del subwoofer o dell'amplificatore. Verificare che gli altoparlanti non siano in cortocircuito e che i cavi siano collegati correttamente. Evitare regolazioni eccessive dei bassi sull'amplificatore.

Come pulire gli altoparlanti?

Utilizzare un panno morbido e asciutto per rimuovere la polvere. Non utilizzare benzina, diluente o prodotti chimici. Se si utilizza un panno trattato, seguire le precauzioni d'uso.

Qual è la funzione di standby automatico?

Il subwoofer passa automaticamente in modalità standby dopo 5-15 minuti senza segnale di ingresso. Si riattiva istantaneamente non appena viene rilevato un segnale. Ciò consente di risparmiare energia.

Posso usare cavi per altoparlanti più lunghi?

Sì, ma utilizzare cavi di buona sezione (minimo 1,5 mm²) per evitare perdite di segnale. Non far passare i cavi vicino ai cavi di alimentazione per evitare interferenze.

Come installare i cuscinetti antiscivolo?

Incollare i cuscinetti in sughero forniti ai quattro angoli della base degli altoparlanti anteriori e surround. Per il centrale, posizionarli anche agli angoli. Ciò evita scivolamenti e vibrazioni.

Cosa fare in caso di ronzio (rumore di fondo)?

Assicurarsi che i cavi audio siano lontani dai cavi di alimentazione e dai trasformatori. Verificare che le connessioni RCA siano ben inserite. Se il problema persiste, abbassare il volume del subwoofer o dell'amplificatore.

MANUALE UTENTE SYS-391HT DENON

Manuale delle istruzioni

Manual del usuario

Per scollegare completamente questo prodotto dalla rete di alimentazione elettrica, scollegare la spina dalla relativa presa a muro.

La spina di rete viene utilizzata per interrompere completamente l'alimentazione all'unità e deve essere facilmente accessibile all'utente.

PRECAUCIÓN:

• DICHIARAZIONE DI CONFORMITÀ

Dichiariamo con piena responsabilità che questo prodotto, al quale la nostra dichiarazione si riferisce, è conforme alle seguenti normative:

EN60065, EN55013, EN55020, EN61000-3-2 e EN61000-3-3. Facendo seguito alle disposizioni della direttiva sul basso voltaggio 2006/95/EC alla direttiva EMC 2004/108/EC, alla norma EC 1275/2008 e alla relativa legge quadro 2009/125/EC in materia di prodotti alimentati ad energia (ErP).

QUESTO PRODOTTO E' CONFORME AL D.M. 28/08/95 N. 548

I materiali di imballaggio di questo prodotto sono riutilizzabili e riciclabili. Smaltire i materiali conformemente alle normative locali sul riciclaggio.

Per lo smaltimento dell'unità, osservare le normative o le leggi locali in vigore.

Non gettare le batterie, né incenerirle, ma smaltirle conformemente alla normativa locale sui rifiuti chimici.

Questo prodotto e gli accessori inclusi nell'imballaggio sono applicabili alla direttiva RAEE, ad eccezione delle batterie.

ACERCA DEL RECICLAJE:

* Per una dispersione adeguata del calore, non installare questa apparecchiatura in uno spazio ristretto, come ad esempio una libreria o simili.

• Si raccomanda una distanza superiore ai 0,3 m.
• Non posizionare alcun altro oggetto o dispositivo su questo dispositivo.

Guida introduttiva 1

Configurazione dell'unità 1

Accessori 1

Prima dell'utilizzo....1

Precauzioni relative all'installazione 1

Installazione 2

Spostamento dell'unità 2

Pulizia 2

Altre precauzioni 2

Nomi e funzioni dei componenti 3

Pannello posteriore (DSW-391) 3

Collegamenti 3

Collegamenti di altoparlanti (SC-F391, SC-C391, SC-R391) …… 3

Collegamento dei cavi degli altoparlanti 3

Collegamenti del subwoofer (DSW-391) 4

Funzione di stand-by automatico 4

Collegamento del cavo di alimentazione 4

Riproduzione 4

Utilizzo del subwoofer 4

Risoluzione dei problemi 5

Specifiche 5

Guida introduttiva

Grazie per avere acquistato questo prodotto DENON. Per un funzionamento corretto, assicurarsi di leggere attentamente il presente manuale delle istruzioni prima di utilizzare il prodotto. Una volta letto, custodirlo per consultazioni future.

Configurazione dell'unità

Sistema di altoparlanti anteriori

SC-F391 2

Sistema di altoparlanti centrali

SC-C391 1

Sistema di altoparlanti surround

SC-R391 2

Subwoofer

DSW-391 1

Verificare che le seguenti parti siano in dotazione con il prodotto.

① Cavo A altoparlanti (3 m).... 3
② Cavo B altoparlanti (circa 10 m)....2
③ Cavo audio (circa 10 ft / 3 m, RCA PIN) ...... 1
④ Placche antiscivolo (4 pezzi / 1 foglio)....5

① ②

③

④

Prima dell'utilizzo

Precauzioni relative all'installazione

La qualità del suono emesso dal sistema di altoparlanti dipende dalla dimensione e dal tipo dell'ambiente, nonché dal metodo di installazione. Prima di installare il sistema di altoparlanti, osservare i seguenti punti.

• Se gli altoparlanti installati sono posizionati direttamente sul pavimento e i bassi sono troppo enfatizzati, posizionarli su blocchi in cemento o altri supporti rigidi.
• Se gli altoparlanti sono posizionati sullo stesso ripiano o la stessa mensola del giradischi, si possono verificare distorsioni del suono.
• Gli altoparlanti anteriori e centrali sono di tipo con basso flusso di dispersione e possono essere utilizzati nelle vicinanze di televisori, ma in base al tipo di TV possono verificarsi macchie di colore sulle immagini visualizzate.

AVVERTENZA

• L'installazione a soffitto o a parete degli altoparlanti, al fine di garantire la sicurezza, deve essere eseguita da personale qualificato.
• Assicurarsi di fissare i cavi degli altoparlanti ad una parete, ecc. per evitare che si possa inciampare su di essi oppure che vengano tirati accidentalmente, provocando la caduta degli altoparlanti stessi.

Dopo l'installazione, assicurarsi che gli altoparlanti siano correttamente fissati. In seguito, controllare ad intervalli regolari che gli altoparlanti siano sempre correttamente fissati e non rischino di cadere.

Prima dell'utilizzo

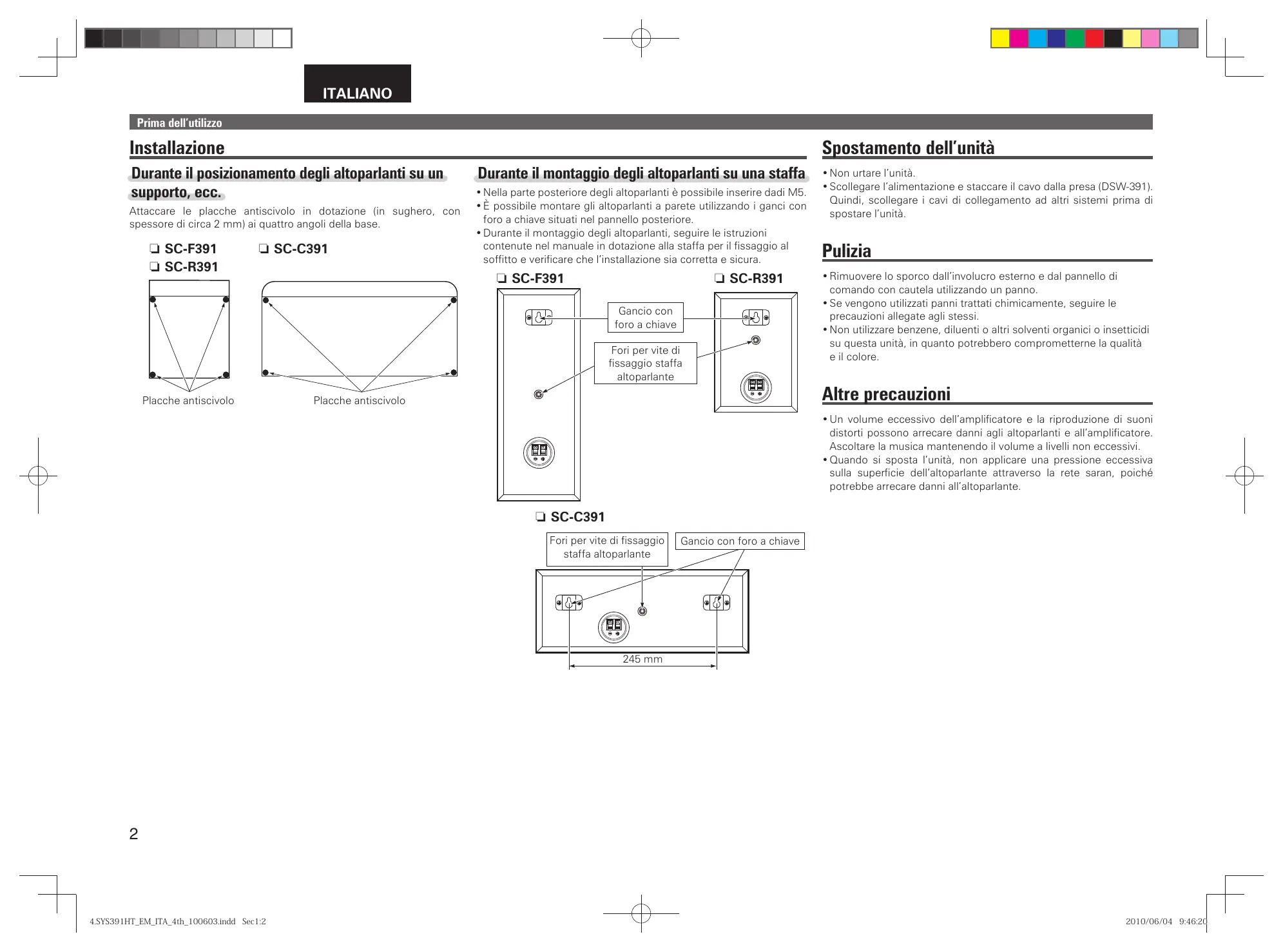

Installazione

Durante il posizionamento degli altoparlanti su un supporto, ecc.

Attaccare le placche antiscivolo in dotazione (in sughero, con spessore di circa 2 mm) ai quattro angoli della base.

SC-F391
SC-R391

Placche antiscivolo

SC-C391

Placche antiscivolo

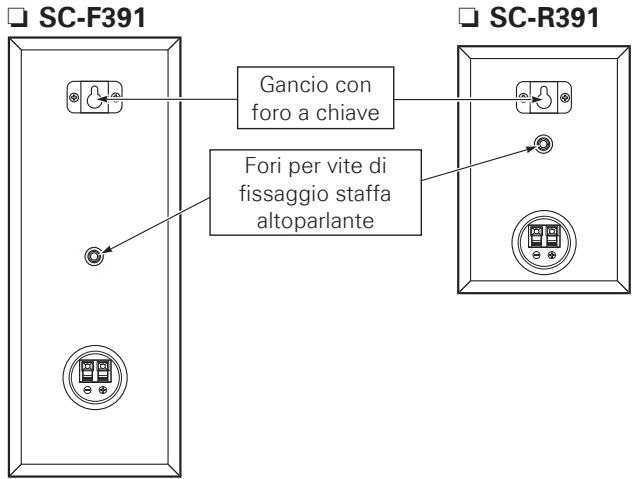

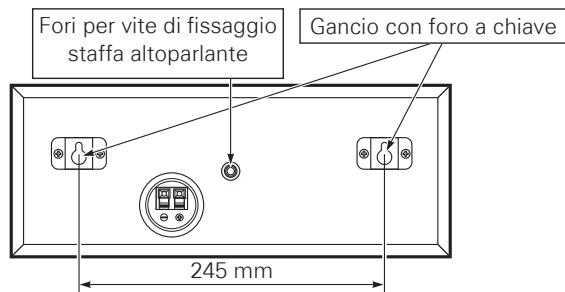

Durante il montaggio degli altoparlanti su una staffa

• Nella parte posteriore degli altoparlanti è possibile inserire dadi M5.
• È possibile montare gli altoparlanti a parete utilizzando i ganci con foro a chiave situati nel pannello posteriore.
• Durante il montaggio degli altoparlanti, seguire le istruzioni contenute nel manuale in dotazione alla staffa per il fissaggio al soffitto e verificare che l'installazione sia corretta e sicura.

SC-C391

Spostamento dell'unità

• Non urtare l'unità.
• Scollegare l'alimentazione e staccare il cavo dalla presa (DSW-391). Quindi, scollegare i cavi di collegamento ad altri sistemi prima di spostare l'unità.

Pulizia

• Rimuovere lo sporco dall'involucro esterno e dal pannello di comando con cautela utilizzando un panno.
• Se vengono utilizzati panni trattati chimicamente, seguire le precauzioni allegate agli stessi.
• Non utilizzare benzene, diluenti o altri solventi organici o insetticidi su questa unità, in quanto potrebbero comprometterne la qualità e il colore.

Altre precauzioni

• Un volume eccessivo dell'amplificatore e la riproduzione di suoni distorti possono arrecare danni agli altoparlanti e all'amplificatore. Ascoltare la musica mantenendo il volume a livelli non eccessivi.
• Quando si sposta l'unità, non applicare una pressione eccessiva sulla superficie dell'altoparlante attraverso la rete saran, poiché potrebbe arrecare danni all'altoparlante.

Nomi e funzioni dei componenti

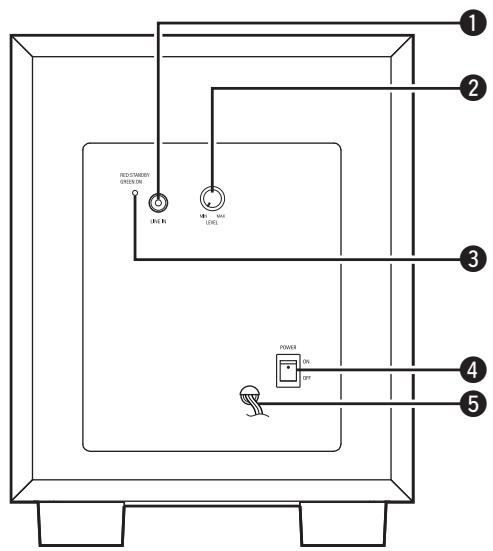

Pannello posteriore (DSW-391)

① Connettore di ingresso linea (LINE IN)

Collegare questo connettore al connettore "SUBWOOFER PRE OUT" dell'amplificatore utilizzando il cavo audio in dotazione.

② Comando di regolazione del volume (LEVEL)

Utilizzare questo comando per regolare il volume del subwoofer.

③ Indicatore di stato

La spia a due colori indica lo stato operativo del subwoofer, come indicato di seguito:

• Alimentazione "ON"……luce verde
• Modalità stand-by ……luce rossa
• Alimentazione "OFF"……indicatore spento

4 Interruttore di alimentazione (POWER ON/OFF)

• L'unità viene accesa quanto questo interruttore viene portato in posizione "ON".
• Quando viene portato in posizione "OFF", l'unità viene spenta.

⑤ Cavo di alimentazione

Collegamenti

Prima di effettuare i collegamenti, leggere attentamente il manuale delle istruzioni dell'amplificatore in modo da collegarlo in maniera adeguata.

Collegamenti di altoparlanti (SC-F391, SC-C391, SC-R391)

• Collegare i terminali di ingresso sul pannello posteriore dell'altoparlante ai terminali di uscita dell'altoparlante sull'amplificatore, utilizzando i cavi dell'altoparlante forniti in dotazione.

• Le etichette applicate sul retro degli altoparlanti recano le scritte "FR", "FL", "C", "SR", "SL". Ogni altoparlante deve essere collegato al rispetto terminale di amplificazione. Assicurarsi inoltre di collegare ciascun altoparlante con la polarità corretta (+, -).

• FR Collegamento al terminale di amplificazione dell'altoparlante anteriore destro.

• FL Collegamento al terminale di amplificazione dell'altoparlante anteriore sinistro.
• C Collegamento al terminale di amplificazione dell'altoparlante centrale.
• SR Collegamento al terminale di amplificazione dell'altoparlante surround destro.
• SL Collegamento al terminale di amplificazione dell'altoparlante surround sinistro.

Gli amplificatori sono dotati di svariate uscite per gli altoparlanti.

Per ulteriori informazioni consultare il manuale dell'amplificatore utilizzato.

NOTA

• Spegnere l'amplificatore prima di collegare il altoparlanti allo stesso.
• Se le polarità sono invertite, la fase potrebbe essere spenta e l'audio potrebbe non avere i toni bassi, risultando quindi innaturale. Collegare le polarità in maniera corretta.

Collegamento dei cavi degli altoparlanti

Nero : “-” (negativo)

Cavo nero

vo) Rosso: "+" (positivo)

Cavo nero con linea bianca

Levetta

1 Spellare la guaina dall'estremità del cavo dell'altoparlante, quindi attorcigliare manualmente i fili in modo che non possano fuoriuscire e causare cortocircuiti.

2 Premere e abbassare la levetta, quindi inserire l'anima del cavo nel foro.

3 Rilasciare la levetta. Tirare leggermente il cavo dell'altoparlante per controllare che sia saldamente collegato.

Una volta completati i collegamenti, tirare leggermente i cavi degli altoparlanti per controllare che siano saldamente collegati.

NOTA

Non lasciare che le anime dei cavi di due altoparlanti entrino in contatto tra di loro. Ciò può causare un cortocircuito nell'amplificatore e danneggiare lo stesso.

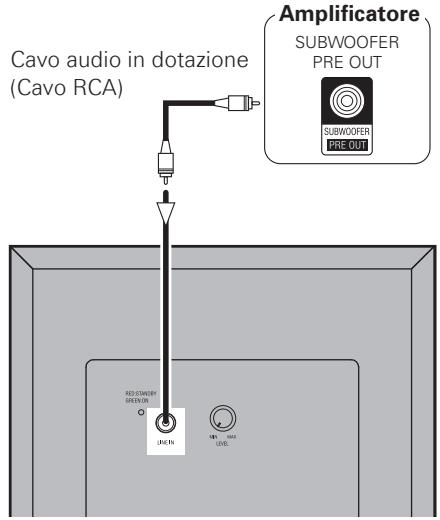

Collegamenti del subwoofer (DSW-391)

Collegarlo al connettore pre-uscita per il subwoofer dell'amplificatore (SUBWOOFER PRE OUT), utilizzando il cavo audio in dotazione.

NOTA

• Non collegare il cavo di alimentazione in una presa di alimentazione CA prima di aver completato tutti i collegamenti.
• L'aggraffatura di cavi RCA e cavi di alimentazione oppure la prossimità dei cavi RCA ad un trasformatore di potenza possono provocare ronzii o disturbi.

Funzione di stand-by automatico

Questa unità viene portata automaticamente in modalità stand-by se non riceve segnali per un tempo compreso tra 5 e 15 minuti, consentendo un minore consumo di elettricità. L'unità si accende non appena riceve un segnale.

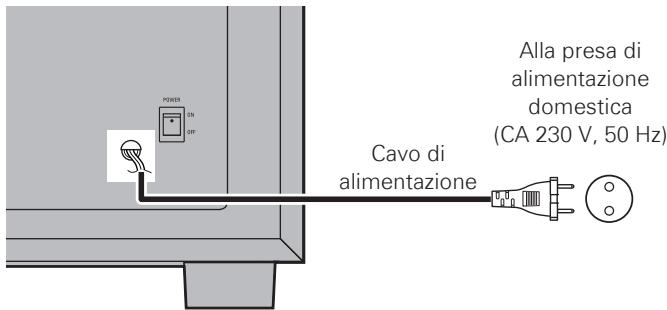

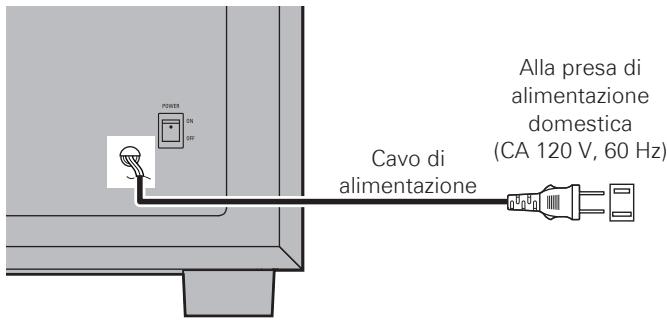

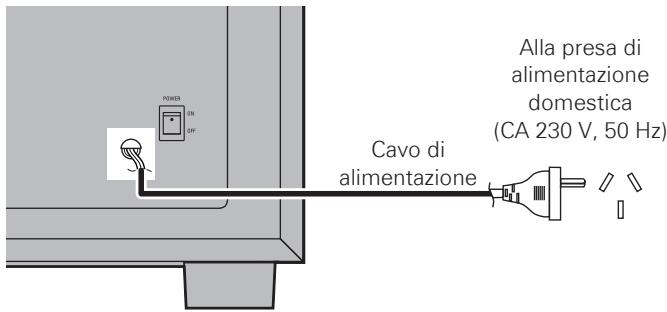

Collegamento del cavo di alimentazione

Attendere finché tutti i collegamenti sono stati completati prima di collegare il cavo di alimentazione.

Solo per modello per Nord America

Solo per modello per Europa

Solo per modello per Australia

NOTA

Inserire saldamente i connettori CA. Collegamenti non corretti possono causare disturbi.

Riproduzione

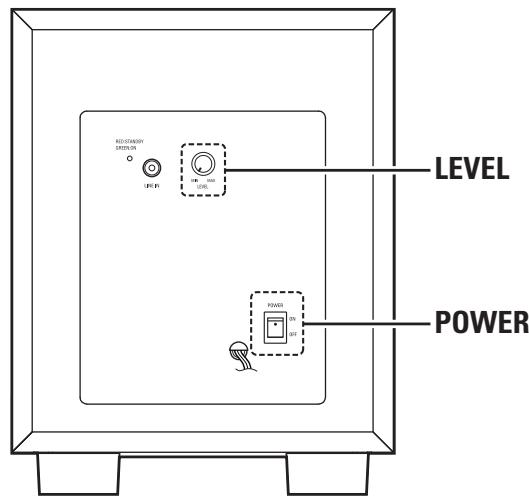

Utilizzo del subwoofer

1 Portare POWER in posizione "ON".

2 Regolare il volume attraverso il comando LEVEL.

Risoluzione dei problemi

In caso di problemi, controllare i seguenti punti:

1. I collegamenti sono corretti?
2. L'unità viene utilizzata come descritto nel manuale delle istruzioni?
3. Gli altri componenti funzionano correttamente?

Se l'unità non funziona correttamente, controllare la tabella riportata in basso. Se il problema persiste, potrebbe esserci un guasto.

In questo caso, scollegare immediatamente il cavo di alimentazione e rivolgersi al proprio rivenditore.

Sintomo	Causa	Intervento correttivo	Pagina
Subwoofer (DSW-391):L'indicatore non si accende e non viene riprodotto alcun suono all'accensione.	• Il cavo di alimentazione CA non è collegato correttamente.	• Controllare il collegamento del cavo di alimentazione CA.	4
Subwoofer (DSW-391):L'indicatore si accende ma non viene riprodotto alcun suono.	• I cavi non sono collegati correttamente.• Il comando di regolazione del volume è ruotato completamente verso il basso.• Si è attivato il circuito protettivo a causa di un aumento di temperatura eccessivo o di segnali in ingresso eccessivi.	• Collegare correttamente.• Ruotare il comando sulla posizione desiderata.• Portare l'interruttore di alimentazione in posizione "OFF", attendere almeno 1 minuto e riportare l'interruttore in posizione "ON".Se il problema persiste, scollegare il cavo di alimentazione CA dalla presa CA e contattare il proprio rivenditore.	43, 4–
Subwoofer (DSW-391):Il suono è distorto.	• Il volume è troppo alto.• Il suono viene distorto nell'amplificatore collegato.	• Ruotare il comando di regolazione del volume in senso antiorario per diminuire il volume.• Non amplificare i bassi sull'amplificatore (abbassare il comando di regolazione dei bassi oppure il volume dell'amplificatore).	3, 4–
Subwoofer (DSW-391):Oscillazione (viene riprodotto un suono alto continuo).	• Il volume del subwoofer o dell'amplificatore è impostato su un valore troppo alto.	• Ridurre il volume del subwoofer o dell'amplificatore.	3, 4
Il volume non viene regolato insieme al volume dell'amplificatore.	• L'apparecchiatura è collegata a terminali diversi dai connettori di pre-uscita dell'amplificatore SUBWOOFER PRE OUT (a terminali con un livello di uscita già impostato).	• Collegare l'apparecchiatura ai connettori di pre-uscita dell'amplificatore SUBWOOFER PRE OUT.	–

Specifiche

□ Altoparlante anteriore (SC-F391)

Tipo:

2 vie, 3 altoparlanti

A contenitore chiuso / basso flusso di dispersione

Unità principali:

Cono per bassi-medi da 8 cm x 2

Impedenza in ingresso:

2,5 cm gamma alta x 1

Ingresso max:

6 Ω

Gamma di frequenza:

60 W (IEC)

120 W (PEAK)

Dimensioni:

150 Hz – 22 kHz

A contenitore chiuso / basso flusso di dispersione

Unità principali:

Cono per bassi-medi da 8 cm x 2

2,5 cm gamma alta x 1

Impedenza in ingresso:

6 Ω

Ingresso max:

60 W (IEC)

120 W (PEAK)

Gamma di frequenza:

150 Hz – 22 kHz

Dimensioni:

A contenitore chiuso

Unità principali:

Cono da 8 cm per gamma completa x 1

Impedenza in ingresso:

6 Ω

Ingresso max:

60 W (IEC)

120 W (PEAK)

Gamma di frequenza:

150 Hz – 20 kHz

Dimensioni:

Amplificatore integrato

Unità principale:

Cono da 20 cm per woofer x 1

Gamma di frequenza:

20 Hz - 150 Hz

Potenza dinamica:

100 W

Impedenza in ingresso:

22 kΩ

Alimentazione:

120 V / 60 Hz (modello per Nord America)

230 V / 50 Hz (modello per Europa/modello per Australia)

Consumo energetico:

65 W

MAX. 0,5 W (Stand-by)

Dimensioni:

280 (L) × 356 (A) × 410 (P) mm

Peso:

10,4 kg

Contenidos

Primeros pasos 1
