MANUALE UTENTE S-76HT DENON

• DICHIARAZIONE DI CONFORMITÀ Dichiariamo con piena responsabilità che questo prodotto, al quale la nostra dichiarazione si riferisce, è conforme alle seguenti normative: EN55013 e EN55020. In conformità con le condizioni delle direttive 89/336/EEC e 93/68/EEC.

• Evitate di esporre l’unità a temperature alte. Assicuratevi che ci sia un’adeguata dispersione del calore quando installate l’unità in un mobile per componenti audio.

• Manneggiate il filo di alimentazione con cura. Agite per la spina quando scollegate il cavo dalla presa.

• Tenete l’unità lontana dall’umidità, dall’acqua e dalla polvere.

• Disinnestate il filo di alimentazione quando avete l’intenzione di non usare il filo di alimentazione per un lungo periodo di tempo.

• Non coprite i fori di ventilazione.

• E’ importante che nessun oggetto è inserito all’interno dell’unità.

• Assicuratevvi che l’unità non venga in contatto con insetticidi, benzolo o solventi.

• Non smontate mai, nè modificate l’unità in nessun modo.

Nota: Per la dispersione del calore, non installare questa apparecchiatura in uno spazio ristretto come ad esempio una libreria o simili. Note Hinweis Remarque Nota NEDERLANDS SVENSKA

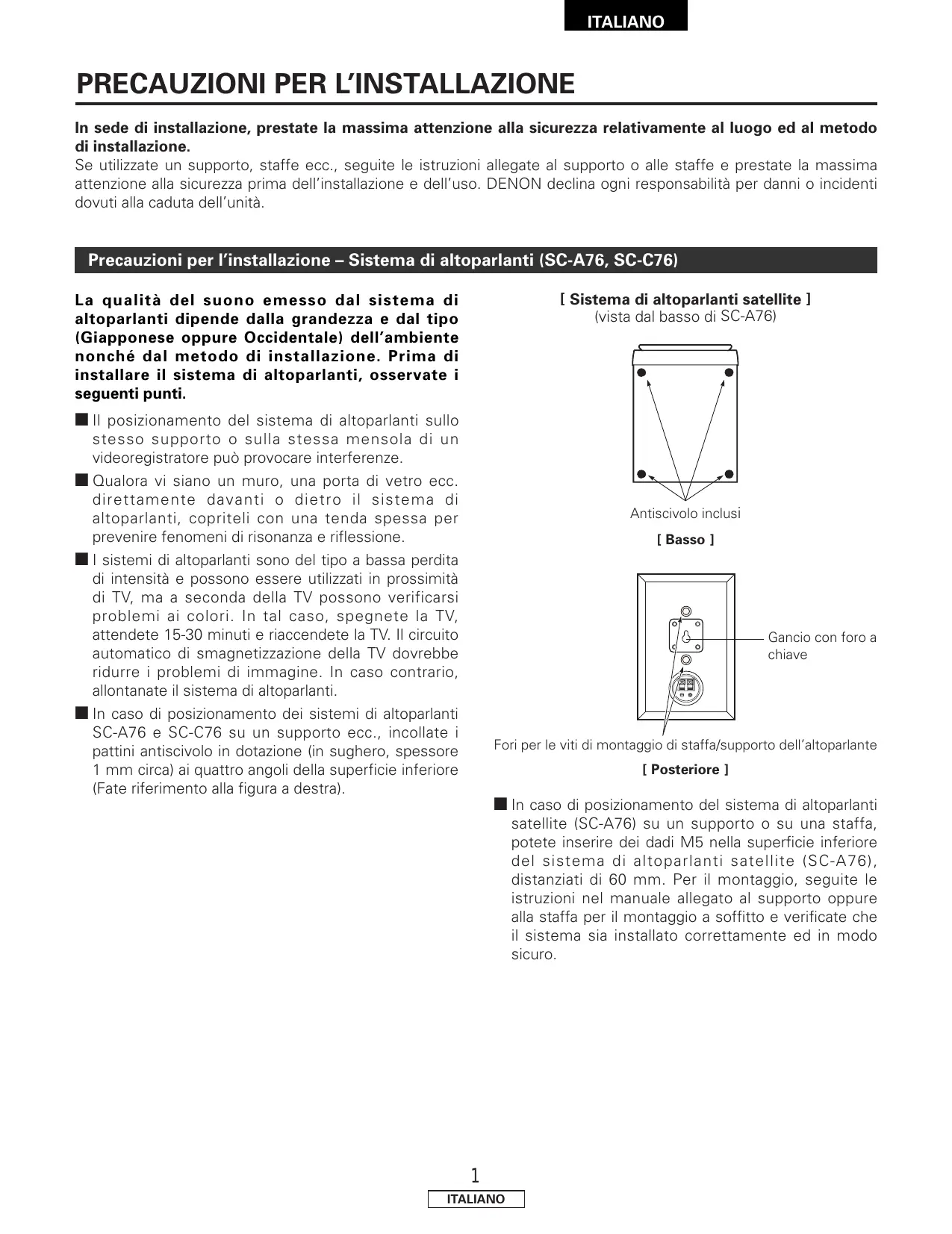

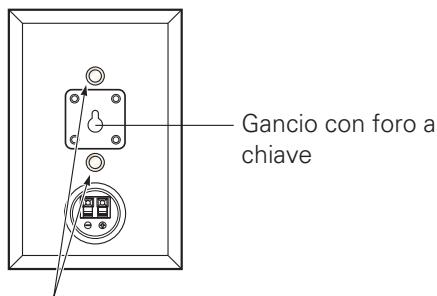

PRECAUZIONI PER L’INSTALLAZIONE

In sede di installazione, prestate la massima attenzione alla sicurezza relativamente al luogo ed al metodo di installazione. Se utilizzate un supporto, staffe ecc., seguite le istruzioni allegate al supporto o alle staffe e prestate la massima attenzione alla sicurezza prima dell’installazione e dell’uso. DENON declina ogni responsabilità per danni o incidenti dovuti alla caduta dell’unità. Precauzioni per l’installazione – Sistema di altoparlanti (SC-A76, SC-C76) [ Sistema di altoparlanti satellite ] (vista dal basso di SC-A76) La qualità del suono emesso dal sistema di altoparlanti dipende dalla grandezza e dal tipo (Giapponese oppure Occidentale) dell’ambiente nonché dal metodo di installazione. Prima di installare il sistema di altoparlanti, osservate i seguenti punti. 2 Il posizionamento del sistema di altoparlanti sullo stesso supporto o sulla stessa mensola di un videoregistratore può provocare interferenze. 2 Qualora vi siano un muro, una porta di vetro ecc. direttamente davanti o dietro il sistema di altoparlanti, copriteli con una tenda spessa per prevenire fenomeni di risonanza e riflessione. 2 I sistemi di altoparlanti sono del tipo a bassa perdita di intensità e possono essere utilizzati in prossimità di TV, ma a seconda della TV possono verificarsi problemi ai colori. In tal caso, spegnete la TV, attendete 15-30 minuti e riaccendete la TV. Il circuito automatico di smagnetizzazione della TV dovrebbe ridurre i problemi di immagine. In caso contrario, allontanate il sistema di altoparlanti. 2 In caso di posizionamento dei sistemi di altoparlanti SC-A76 e SC-C76 su un supporto ecc., incollate i pattini antiscivolo in dotazione (in sughero, spessore 1 mm circa) ai quattro angoli della superficie inferiore (Fate riferimento alla figura a destra). Antiscivolo inclusi [ Basso ] Gancio con foro a chiave Fori per le viti di montaggio di staffa/supporto dell’altoparlante [ Posteriore ] 2 In caso di posizionamento del sistema di altoparlanti satellite (SC-A76) su un supporto o su una staffa, potete inserire dei dadi M5 nella superficie inferiore del sistema di altoparlanti satellite (SC-A76), distanziati di 60 mm. Per il montaggio, seguite le istruzioni nel manuale allegato al supporto oppure alla staffa per il montaggio a soffitto e verificate che il sistema sia installato correttamente ed in modo sicuro.

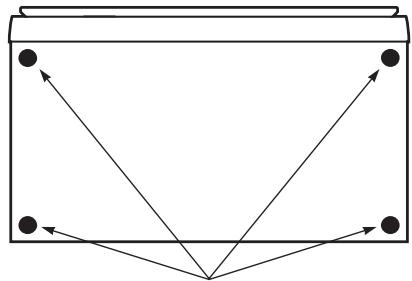

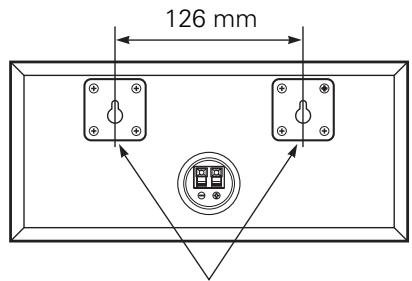

ITALIANO ITALIANO [ Sistema di altoparlanti centrale ] (vista dal basso di SC-C76) ATTENZIONE:

• Per la massima sicurezza, non posizionate oggetti sopra oppure contro il sistema di altoparlanti.
• Qualora sia applicata una forza eccessiva ai lati, l’altoparlante può capovolgersi o cadere. Siate particolarmente prudenti nell’evitare che ciò accada, poiché questo potrebbe causare lesioni o gravi incidenti. AVVERTENZA:
• In caso di installazione dei sistemi di altoparlanti sul soffitto oppure su un muro, per garantire la massima sicurezza, l’installazione deve essere affidata ad un tecnico esperto.
• Accertatevi di fissare i cavi degli altoparlanti ad un muro ecc. per evitare che le persone inciampino su di essi oppure li tirino accidentalmente, provocando la caduta dei sistemi di altoparlanti.
• Dopo l’installazione dei sistemi di altoparlanti, verificate che siano sicuri. Tale controllo deve essere effettuato anche ad intervalli regolari per accertarsi che non sussista il rischio di caduta dei sistemi di altoparlanti. DENON declina ogni responsabilità per danni o incidenti dovuti alla scelta di un luogo di installazione inappropriato oppure a procedure di installazione errate. Antiscivolo inclusi [ Basso ] 126 mm Gancio con foro a chiave [ Posteriore ] 2 Utilizzo del SC-C76 montato su parete: L’SC-C76 può essere montato su parete tramite i ganci con foro a chiave sul pannello posteriore. A tal fine, inserite le due viti nella parete a una distanza di 126 mm (corrispondente alla distanza tra i fori della staffa di montaggio a parete sul pannello posteriore dell’SC-C76). Una volta inserite le viti, inserite i coperchi delle viti. Assicuratevi di scegliere una parete in grado di sostenere il peso del sistema di altoparlanti. DENON declina ogni responsabilità per dovuti alla caduta dell’unità. ATTENZIONE:
• Se il sistema diffusore è posizionato in un luogo instabile, potrebbe capovolgersi e cadere, e questo potrebbe causare gravi incidenti.

ITALIANO ITALIANO Altre precauzioni – TUTTI (SC-A76, SC-C76, DSW-76) 2 Nota: La presenza di magneti o oggetti che generano un campo magnetico nelle vicinanze, in seguito all’interazione con il sistema di altoparlanti, può provocare problemi ai colori su una TV ecc. Esempio: (a) Presenza di magneti sullo sportello del mobiletto, del supporto ecc. (b) Prossimità ad un dispositivo medicale ecc. dotato di magneti. (c) Prossimità a giocattoli o altri oggetti dotati di magneti. 2 Nota: Le figure contenute in queste istruzioni possono differire rispetto al set effettivo per motivi di chiarezza. 2 Conservate le istruzioni per l’uso. Dopo averle lette, conservate le presenti istruzioni per l’uso in un luogo sicuro. Vi raccomandiamo anche di inserire i dati indicati nell’ultima pagina di copertina. Precauzioni per l’installazione – Subwoofer attivo (DSW-76) 2 Il posizionamento del subwoofer attivo sullo stesso supporto o sulla stessa mensola di un videoregistratore può provocare interferenze. 2 Il subwoofer attivo DSW-76 è del tipo a bassa perdita di intensità e può essere utilizzato in prossimità di TV, ma a seconda della TV possono verificarsi problemi di colori. In tal caso, spegnete la TV, attendete 15-30 minuti e riaccendete la TV. Il circuito automatico di smagnetizzazione della TV dovrebbe ridurre i problemi di immagine. In caso contrario, allontanate il subwoofer attivo. 2 Installate il subwoofer attivo su una superficie stabile e piana per prevenirne la caduta. 2 Non posizionate un videoregistratore, lettore CD o altro dispositivo AV sopra il subwoofer. Altre precauzioni – Subwoofer attivo (DSW-76) 2 L’amplificatore incorporato del subwoofer attivo (DSW-76) è dotato di un circuito di attenuazione. All’accensione, il segnale di uscita viene fortemente attenuato per alcuni secondi. Qualora nel frattempo venga regolato il volume, il suono in uscita quando viene disattivato il circuito di attenuazione potrebbe essere estremamente elevato. Prima di regolare il volume, attendete che il circuito di attenuazione si sia disattivato. 2 Nota: La presenza di magneti o oggetti che generano un campo magnetico nelle vicinanze, in seguito all’interazione con il subwoofer, può provocare problemi di colori su una TV ecc. Esempio: (a) Presenza di magneti sullo sportello del mobiletto, del supporto ecc. (b) Prossimità ad un dispositivo medicale ecc. dotato di magneti. (c) Prossimità a giocattoli o altri oggetti dotati di magneti. 2 Nota: Le figure contenute in queste istruzioni possono differire rispetto al set effettivo per motivi di chiarezza. 2 Conservate le istruzioni per l’uso. Dopo averle lette, conservate le presenti istruzioni per l’uso in un luogo sicuro. Vi raccomandiamo anche di inserire i dati indicati nell’ultima pagina di copertina. AVVERTENZA:

• Accertatevi di fissare il cavo di alimentazione ad un muro ecc. per evitare che le persone inciampino su di esso oppure lo tirino accidentalmente, provocando la caduta del subwoofer.

NOMI DEI COMPONENTI E FUNZIONI

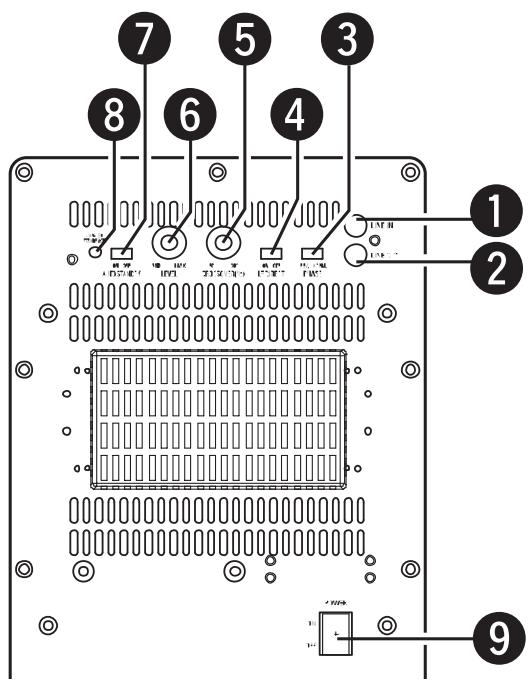

Subwoofer attivo (DSW-76), pannello posteriore r LF direct switch (LF DIRECT) u t e iy r

• Quando il subwoofer attivo DSW-76 è collegato ad un ricevitore surround (o amplificatore) DENON AV, se questa funzione è attivata, il segnale bypassa i circuiti di crossover e regolazione del volume del subwoofer attivo per fornire un suono più puro e di maggiore qualità. In tal caso si raccomanda di impostare l’interruttore LF DIRECT (r) su “ON”. In tal caso, i comandi di regolazione del crossover (t) e di regolazione del volume (y) non funzionano.

t Comando di regolazione del crossover (CROSSOVER)

• Questo comando funziona solamente quando l’interruttore LF DIRECT (r) è in posizione “OFF”.
• Questo comando imposta il limite superiore delle frequenze riprodotte dal subwoofer attivo.
• Criteri di selezione 50Hz : Per altoparlanti sinistro/destro con diametri di 20 cm o superiori 100Hz : Per altoparlanti sinistro/destro con diametri compresi tra 10 e 25 cm 200Hz : Per altoparlanti sinistro/destro con diametri di 12 cm o inferiori
• Se utilizzate un amplificatore AV compatibile con Dolby Digital o dts, vi raccomandiamo di impostare l’interruttore LF DIRECT (r) in posizione “ON” e di non utilizzare questa funzione. “Dolby” è un marchio registrato della Dolby Laboratories Licensing Corporation. “dts” è un marchio registrato della Digital Theater Systems.

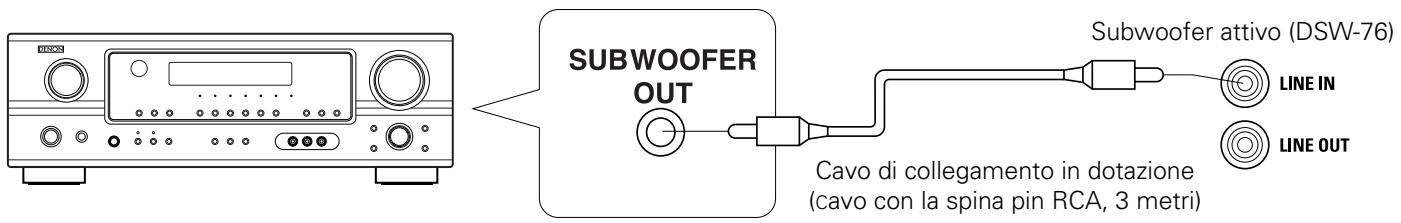

q Connettore ingresso di linea (LINE IN)

• Deve essere collegato al connettore pre-uscita dell’amplificatore AV (“SUBWOOFER”, “MONO OUT” ecc.) con il cavo in dotazione (Cavo con la spina pin RCA, 3 metri).
• Per collegare un ricevitore surround (o amplificatore) DENON AV, collegate questo Connettore ingresso di linea al terminale del subwoofer sulla parte posteriore del ricevitore surround. w Connettore uscita di linea (LINE OUT)

• L’ingresso di segnale al connettore di ingresso di linea viene emesso da qui in parallelo.
• Se utilizzate due subwoofer attivi, collegate il connettore di ingresso di linea dell’altro subwoofer attivo a questo connettore. e Interruttore selettore di fase (PHASE)

• Commuta la fase del segnale di uscita in base al segnale di entrata.
• In genere, il subwoofer si utilizza con questo interruttore in posizione “NORM.”. Se la continuità tra il suono del subwoofer attivo e gli altoparlanti destro e sinistro sembra innaturale, provate a portare l’interruttore in posizione “REV.”, quindi nella posizione in cui il suono risulta più naturale.

ITALIANO ITALIANO u Interruttore selezione standby automatico Selezione della frequenza di crossover dell’amplificatore AV: La frequenza di crossover dell’altoparlante satellite/centrale e del subwoofer attivo (il gap tra la gamma di frequenza prodotta dal subwoofer attivo e dagli altri altoparlanti) è impostata sull’amplificatore AV collegato ed in genere è fissata tra 80 e 120 kHz. Tuttavia, con alcuni amplificatori tra cui DENON amplificatore AV, questa frequenza può essere selezionata. Se utilizzate un amplificatore di questo tipo, potete selezionare la frequenza di crossover desiderata. Quando si usa l’SYS-76HT con questo tipo di amplificatore, è possibile ottenere un suono più ricco impostando la frequenza crossover a 135 Hz circa o al valore più vicino. Regolate la frequenza di crossover in base alle vostre preferenze. Per le istruzioni sulla commutazione, fate riferimento alle istruzioni per l’uso del vostro amplificatore. In caso di collegamento ad un amplificatore AV compatibile con Dolby Digital o dts, a prescindere dal fatto che la frequenza di crossover sia fissa o regolabile, vi raccomandiamo di impostare l’interruttore LF DIRECT del subwoofer attivo (DSW-76) in posizione “ON”. (AUTO STANDBY) : La funzione di standby automatico è attivata OFF : La funzione di standby automatico è disattivata Funzione standby automatico: Per ridurre il consumo energetico, l’amplificatore viene impostato automaticamente in modalità di standby se non riceve alcun segnale in ingresso per 5-11 minuti. Alla ricezione di un segnale in ingresso, l’unità si riattiva immediatamente. i Indicatore di stato

• Il LED a due colori indica lo stato operativo del subwoofer attivo come segue: Power “ON” ...........................................Luce verde Auto power off (modalità di standby) .........Luce rossa Power “OFF”.........................................LED spento Circuito protettivo attivato .........Luce rossa lampeggiante o Interruttore generale (POWER)

• Portando l’interruttore in posizione “ON” si accende l’unità.
• La procedura di accensione richiede diversi secondi. Infatti, si attiva un circuito di attenuazione incorporato per prevenire un inutile rumore all’accensione ed allo spegnimento dell’unità.
• Portando l’interruttore in posizione “OFF” si spegne l’unità. y Comando di regolazione del volume (LEVEL)

• Questo comando funziona solamente quando l’interruttore LF DIRECT (r) è in posizione “OFF”.
• Questo comando si utilizza per regolare il volume del subwoofer attivo.
• Girando il comando in senso orario ( ) rispetto alla posizione centrale il volume del subwoofer attivo aumenta, mentre girandolo in senso antiorario ( ) il volume diminuisce. Impostatelo sulla posizione desiderata.
• Per alcuni segnali, sarà prodotto un suono molto morbido anche quando il controllo della regolazione del volume (“LEVEL”) viene ruotato completamente in senso antiorario ( ) ed impostato al minimo (“MIN”). Questo non rappresenta un malfunzionamento. Se questo dovesse verificarsi, collegare il cavo collegato al connettore LINE IN dell’apparecchio ad un connettore d’uscita (SUB WOOFER PRE OUT, MONO OUT, ecc.) per il quale i segnali passano attraverso il circuito del volume principale dell’amplificatore surround AV, ecc., prima di essere emessi. Utilizzare il controllo della regolazione del volume dell’apparecchio (“LEVEL”) per regolare la differenza di volume con i diffusori che non sia quella del super woofer (frontale, centrale, surround, ecc.) e regolare il volume totale utilizzando il controllo del volume principale sull’amplificatore surround AV, ecc.

ITALIANO ITALIANO COLLEGAMENTI ATTENZIONE:

• Non collegate il cavo di alimentazione AC ad una presa AC finché tutti i collegamenti non sono stati completati.
• Controllate i canali destro e sinistro ed accertatevi che siano collegati correttamente tra loro, L (sinistro) a L, R (destro) a R.
• Collegate saldamente il cavo di alimentazione AC. Un collegamento allentato può provocare disturbi.
• L’aggraffatura di cavi di segnale e cavi di alimentazione oppure la prossimità dei cavi ad un trasformatore di potenza possono provocare ronzii o disturbi.
• Controllate le polarità di altoparlanti ed amplificatore e che essi siano collegati correttamente tra loro. Collegate il terminale rosso sull’altoparlante al terminale “+” sull’amplificatore ed il terminale nero sull’altoparlante al terminale “–” sull’amplificatore. (1) Collegamento del connettore di ingresso di linea (LINE IN) – Subwoofer attivo (DSW-76) Deve essere collegato al connettore pre-uscita per il subwoofer attivo dell’amplificatore AV (“SUBWOOFER PREOUT”, “MONO OUT” ecc.) con il cavo in dotazione (Cavo con la spina pin RCA, 3 metri). Subwoofer attivo (DSW-76) Cavo di collegamento in dotazione (Cavo con la spina pin RCA, 3 metri) ATTENZIONE:
• Se questo connettore è collegato al connettore pre-uscita per il canale centrale surround di un amplificatore stereo oppure amplificatore surround AV, verranno riprodotti solamente i bassi del canale centrale, quindi i bassi complessivi risulteranno insufficienti.

ITALIANO ITALIANO (2) Collegamento dei terminali degli altoparlanti – Sistema di altoparlanti (SC-A76, SC-C76) Leggete attentamente le istruzioni per l’uso dell’amplificatore prima del collegamento ed accertatevi di utilizzare l’unità correttamente. In caso di collegamento dell’apparecchiatura o sostituzione dei collegamenti, accertatevi di disinserire l’alimentazione dell’apparecchiatura e di staccare i cavi di alimentazione dalle prese AC. 2 Collegamento dei terminali degli altoparlanti

1. Spelate la guaina all’estremità del cavo di collegamento, quindi intrecciate saldamente i fili in modo che non

fuoriescano provocando cortocircuiti.

2. Premere ed abbassare la leva, ed inserire il filo interno del cavo nel foro.

3. Rilasciare la leva.

Tirare leggermente il cavo di collegamento per verificare che sia saldamente collegato.

Nero : “–” (negativo) Filo di color argento

Rosso : “+” (positivo) Filo di color rame NOTA: Accertatevi che i fili non siano in contatto tra loro. Una volta completati i collegamenti, tirate delicatamente i cavi degli altoparlanti per accertarvi che siano collegati saldamente. ATTENZIONE:

• Prestate attenzione a collegare correttamente i lati positivo (“+”, rosso) e negativo (“–”, nero) degli altoparlanti destro e sinistro.
• Collegate il lato del cavo di collegamento in dotazione con fili di colore rame al terminale rosso dell’altoparlante.
• Per prevenire problemi di circuiti, non cortocircuitate mai i fili di colore rame ed argento oppure i cavi destro e sinistro. In sede di installazione, prestate la massima attenzione alla sicurezza relativamente al luogo ed al metodo di installazione. Se utilizzate un supporto, staffe ecc., seguite le istruzioni allegate al supporto o alle staffe e prestate la massima attenzione alla sicurezza prima dell’installazione e dell’uso. DENON declina ogni responsabilità per danni o incidenti dovuti alla caduta dell’unità.

ITALIANO ITALIANO USO DEL SUBWOOFER ATTIVO (DSW-76)

1. Portate l’interruttore generale in posizione “ON”.

• Se il cavo di alimentazione AC dell’unità è collegato ad un’uscita AC commutata sull’amplificatore, lasciando l’interruttore generale in posizione “ON”, l’unità si accende e spegne automaticamente all’accensione ed allo spegnimento dell’amplificatore.
• Se il cavo di alimentazione AC dell’unità non è collegato ad un’uscita AC commutata sull’amplificatore, portate l’interruttore generale in posizione “ON” dopo aver acceso l’amplificatore. Allo spegnimento, portate l’interruttore generale in posizione “OFF” prima di spegnere l’amplificatore.

2. Regolate il volume utilizzando il comando di regolazione del volume.

Per maggiori dettagli, vedere “NOMI DEI COMPONENTI E FUNZIONI”. RIMOZIONE DELLA RETE DELL’ALTOPARLANTE (SC-A76, SC-C76) La rete anteriore dei sistemi di altoparlanti (SC-A76, SC-C76) può essere rimossa.

• Per rimuoverla, afferrate entrambi i lati della rete e tiratela in avanti.
• Per montarla, allineate i fori nei quattro angoli della rete dell’altoparlante con le sporgenze ai quattro angoli dell’involucro e premete.

2 I collegamenti sono corretti? 2 L’unità viene utilizzata correttamente come descritto nelle istruzioni? 2 L’amplificatore ed il(i) lettore(i) funzionano correttamente? ISe il set non funziona correttamente, controllate i punti indicati nella seguente tabella. Se il problema persiste, il set potrebbe essere guasto. Disinserite l’alimentazione, scollegate il cavo di alimentazione AC dalla presa AC e contattate il vostro rivenditore. Qualora il vostro rivenditore non possa aiutarvi, contattate il centro di assistenza DENON più vicino. Sintomo Causa Rimedio Subwoofer attivo (DSW-76): Il LED non si accende e non viene riprodotto alcun suono all’accensione.

• Il cavo di alimentazione AC non è collegato correttamente.

• Controllate il collegamento del cavo di alimentazione AC. Subwoofer attivo (DSW-76): Il LED si accende, ma non viene riprodotto alcun suono.

• I cavi non sono collegati correttamente.
• Il comando di regolazione del volume è girato completamente verso il basso.

• Collegateli saldamente.
• Girate il comando sulla posizione desiderata.

• Si è attivato il circuito protettivo a causa di un aumento di temperatura eccessivo o di segnali in ingresso eccessivi.

• Portate l’interruttore generale in posizione “OFF”, attendete almeno 1 minuto e riportate l’interruttore generale in posizione “ON”. Se il problema persiste, scollegate il cavo di alimentazione AC dalla presa AC e contattate il vostro rivenditore.

• Il volume è impostato su un valore troppo alto.

• Girate il comando di regolazione del volume in senso antiorario per diminuire il volume.
• Non amplificate bassi sull’amplificatore (riducete il comando di regolazione dei bassi oppure volume dell’amplificatore). Subwoofer attivo (DSW-76): Il LED lampeggia e non viene riprodotto alcun suono. Subwoofer attivo (DSW-76): Il suono è distorto.

• Il suono viene distorto nell’amplificatore collegato. Subwoofer attivo (DSW-76): Oscillazione (viene riprodotto un suono costantemente alto).

• Il volume di subwoofer attivo o amplificatore è impostato su un valore troppo alto.

• Riducete il volume di subwoofer attivo o amplificatore. ITALIANO DATI TECNICI 2 Sistema di altoparlanti satellite (SC-A76) Tipo: 2 vie, 2 altoparlanti Involucro chiuso / Bassa perdita di intensità Unità principali: 9 cm cono bassi-medi x 1 1,9 cm cupola morbida gamma alta x 1 Impedenza in ingresso: 6 Ω/ohm Ingresso max.: 40 Watt (IEC) 100 Watt (PEAK) Frequenza di crossover: 5 kHz Gamma di frequenza: 60 Hz ~ 25 kHz Dimensioni: 120 (L) x 180 (A) x 156 (P) mm Peso: 1,6 kg 2 Sistema di altoparlanti centrale (SC-C76) Tipo: 2 vie, 3 altoparlanti Involucro chiuso / Bassa perdita di intensità Unità principali: 9 cm cono bassi-medi x 2 1,9 cm cupola morbida gamma alta x 1 Impedenza in ingresso: 6 Ω/ohm Ingresso max.: 40 Watt (IEC) 100 Watt (PEAK) Frequenza di crossover: 5 kHz Gamma di frequenza: 60 Hz ~ 25 kHz Dimensioni: 266 (L) x 120 (A) x 156 (P) mm Peso: 2,1 kg 2 Subwoofer attivo (DSW-76) Tipo: Involucro Reflex / Bassa perdita di intensità Amplificatore incorporato Unità principale: 20 cm cono x 1 Gamma di frequenza: 27 Hz ~ 200 Hz (LF Direct / Off) Potenza nominale: 100 Watt (carico 4 Ω/ohm, 55 Hz, T.H.D. 0,7%) Impedenza in ingresso: 22 kΩ/kohm Frequenza di crossover: 50 Hz ~ 200 Hz (Variabile) (LF Direct / Off) Alimentazione: 120 V / 60 Hz (Nordamerica) 230 V / 50 Hz (Europa) Consumo energetico: 55 Watt (UL / IEC) Inferiore a 1 Watt (Standby) Dimensioni: 262 (L) x 357 (A) x 434 (P) mm Peso: 11,7 kg
• Per motivi di miglioramento, dati tecnici e design sono soggetti a modifiche senza preavviso.
