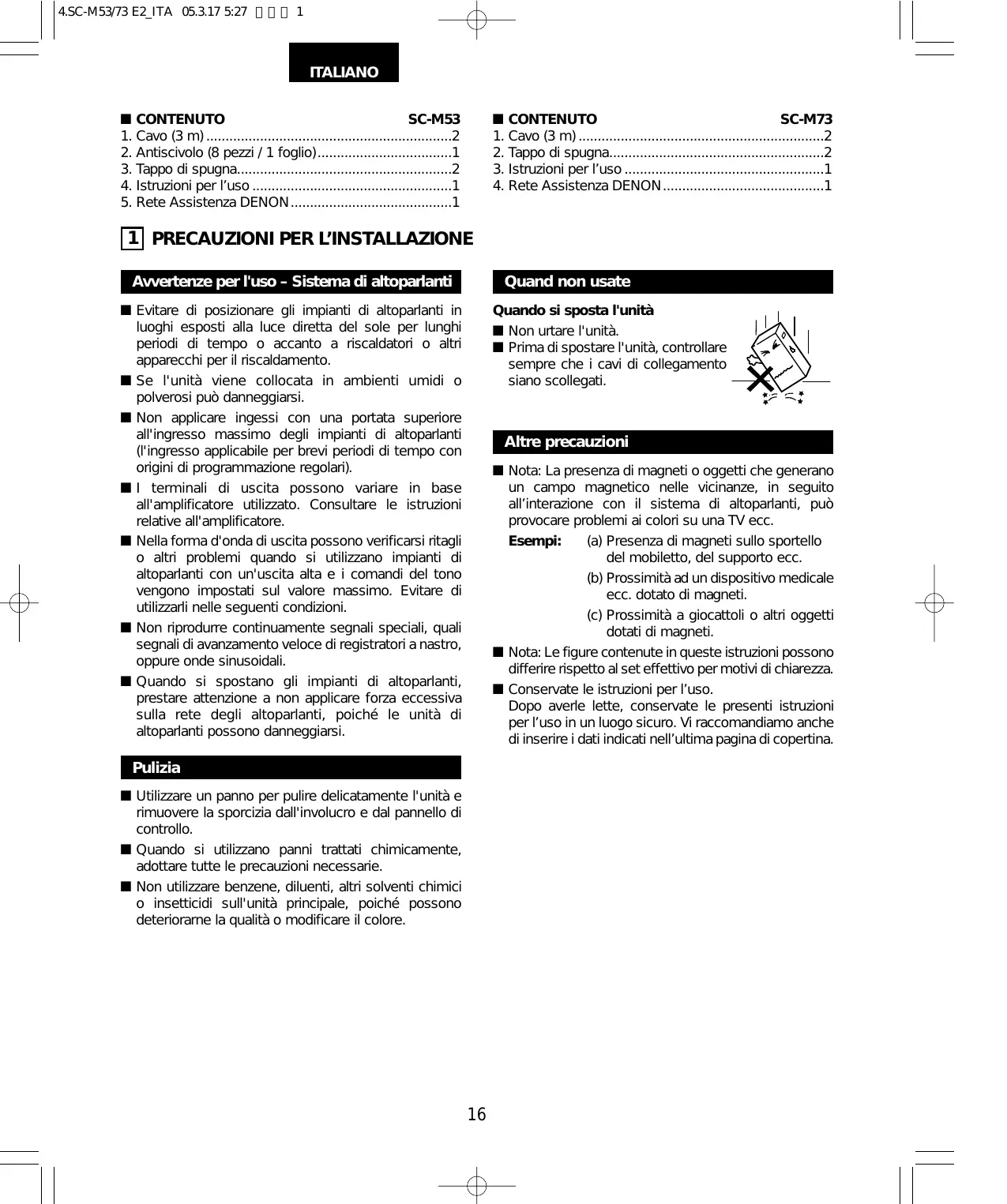

Dichiariamo con piena responsabiità che questo prodotto, al quale la nostra dichiarezione si rferisce, à conforme alle seguenti normative: EN55013 e ENS5020. In confommità con le condizioni dell direttive 89/336/EEC e 93/68/EEC.

2. Antiscivolo (8 pezzi / 1 foglio).

3. Tappo di spugna....

4. Istruzioni per l'uso

5. Rete Assistenza DENON

A] PRECAUZIONI PER L'INSTALLAZIONE

Avvertenze per l'uso - Sistema M Evitare di posizionare gli impianti di altoparlanti in luoghi esposti alla luce diretta del sole per lunghi periodi di tempo o accanto a riscaldatori o altri apparecchi per il riscaldamento. MmSe l'unità viene collocata in ambienti umidi o polverosi pud danneggiarsi. ŒBNon applicare ingessi con una portata superiore all'ingresso massimo degli impianti di altoparlanti (l'ingresso applicable per brevi periodi di tempo con origini di programmazione regolari). MI terminali di uscita possono variare in base all'amplificatore utilizzato. Consultare le istruzioni relative all'amplificatore. M Nella forma d'onda di uscita possono verificarsi ritagli o altri problemi quando si utilizzano impianti di altoparanti con un'uscita alta e i comandi del tono vengono impostati sul valore massimo. Evitare di utilizzani nelle seguenti condizioni. Æ Non riprodurre continuamente segnali speciali, quali segnali di avanzamento veloce di registratori a nastro, oppure onde sinusoidali. M Quando si spostano gli impianti di altoparlanti, prestare attenzione a non applicare forza eccessiva sulla rete degli altoparlanti, poiché le unità di altoparanti possono danneggiarsi. E Utilizzare un panno per pulire delicatamente l'unità e rimuovere la sporcizia dall'involucro e dal pannello di controllo. M Quando si utilizzano panni trattati chimicamente, adottare tutte le precauzioni necessarie. M Non utilizzare benzene, diluenti, altri solventi chimici o insetticidi sull'unità principale, poiché possono deteriorarne la qualità o modificare il colore.

1. Cavo (3 m).......

2. Tappo di spugna..……

3. Istruzioni per l'uso …

4. Rete Assistenza DENON

Quand non usate Quando si sposta l'unità M Non urtare l'unità. M Prima di spostare l'unità, controllare sempre che i cavi di collegamento siano scollegati. Altre precauzio: M Nota: La presenza di magneti o oggetti che generano un campo magnetico nelle vicinanze, in seguito all'interazione con il sistema di altoparanti, pud provocare problemi ai colori su una TV ecc. Esempi: (a) Presenza di magneti sullo sportello del mobiletto, del supporto ecc. {b) Prossimità ad un dispositivo medicale ecc. dotato di magneti. (c) Prossimità a giocattoli o altri oggetti dotati di magneti. M Nota: Le figure contenute in queste istruzioni possono differire rispetto al set effettivo per motivi di chiarezza. H Conservate le istruzioni per l'uso. Dopo avere lette, conservate le presenti istruzioni per l’uso in un luogo sicuro. Vi raccomandiamo anche di inserire i dati indicati nell'ultima pagina di copertina.

| [5e EZITA 05.317 5:27 [OO 2 PRECAUZIONI PER L'INSTALLAZIONE (segue) In sede di installazione, prestate la massima attenzione alla sicurezza relativamente al luogo ed al metodo di installazione. Se utilizzate un supporto,ecc., seguite le istruzioni allegate al supporto e prestate la massima attenzione alla sicurezza prima dell'installazione e dell‘uso. DENON declina ogni responsabilità per danni o incidenti dovuti alla caduta dell'unità. del suono emesso dal sistema di altoparlanti dipende dalla grandezza e dal tipo (giapponese oppure occidentale) dell’ambiente nonché dal metodo di installazione. Prima di installare il sistema di altoparanti, osservate i M Se il suono dei bassi è troppo enfatizzato quando gli impianti di altoparlanti sono collocati direttamente a contatto con il pavimento, posizionai su blocchi di cemento o altri supporti rigidi. M |! posizionamento degli altoparanti su una mensola o in un angolo pud rafforzare il livello dei bassi dell'altoparlante. In caso si desideri una riduzione, posizionare i tappi di spugna nei tubi delle porte reflex che si trovano sul retro degli altoparlanti. ATTENZIONE: + La qualità sonora pu essere regolata modificando la profondità dei tappi di spugna nei condotti + Posizionare i tappi di spugna alla profondità desiderata. + Non inserire mai i tappi ad una profondità maggiore della superficie della piastra, altrimenti la loro estrazione pud non risultare possible e questi possono cadere all'interno dell'unità. + Nel caso in cui i tappi rimanessero intrappolati all'intemo dell'unità, interompere immediatamente l'utilizzo della stessa e contattare il punto vendita o uno dei centri di assistenza elencati nella “Rete assistenza DENON” M! posizionamento del sistema di altoparlanti sullo stesso supporto o sulla stessa mensola di un Videoregistratore pud provocare interferenze. M Qualora Vi siano un muro, una porta di vetro ecc. direttamente davanti o dietro il sistema di altoparlanti, copriteli con una tenda spessa per prevenire fenomeni di risonanza e riflessione. M sistemi di altoparlanti sono del tipo a bassa perdita di intensità e possono essere utilizzati in prossimità di TV, ma a seconda della TV possono verificarsi problemi ai colori. In tal caso, spegnete la TV, attendete 15-30 minuti e riaccendete la TV. Il circuito automatico di smagnetizzazione della TV dovrebbe ridurre i problemi di immagine. In caso contrario, allontanate il sistema di altoparlanti.

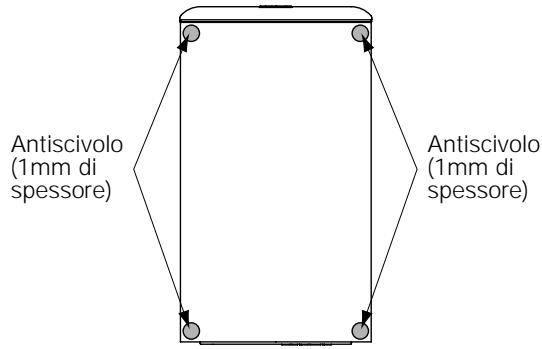

HÆ Notare inoltre che se vicino all'unità à presente un magnete o un dispositivo che genera forza magnetica, l'interazione tra tale dispositivo e gli impianti di altoparlanti pud comportare una visualizzazione a macchie dei colori sul televisore. M Attaccare gli antiscivolo in dotazione (sughero, 1mm di spessore circa) alla parte inferiore dell’unità per prevenire eventuali scivolamenti. (Soltanto SC-M53) [ Sistema di altoparlanti (SC-M53) Vista parte inferiore ]

Antiscivolo / \ antiscivolo (mm di ( (mm di spessore) / spessore)

ATTENZIONE: + Per la massima sicurezza, non posizionate oggetti Sopra oppure contro il sistema di altopartanti. + Qualora sia applicata Una forza eccessiva ai lati, l'altoparlante pud capovolgersi o cadere. Siate particolarmente prudenti nell'evitare che cid accada, poiché questo potrebbe causare lesioni o gravi incidenti. - Fissare il cavo di collegamento per evitare di rimanervi intrappolati, facendo cadere dgjli altoparanti. ANVVERTENZA: - Accertatevi di fissare i cavi degli altoparlanti ad un muro ecc. per evitare che le persone inciampino su di essi oppure li tirino accidentalmente, provocando la caduta dei sistemi di altoparlanti. Dopo l'installazione dei sistemi di altoparlanti, verificate che siano sicuri. Dopodiché, eseguire il controllo di sicurezza a intervalli regolari per assicurarsi che non vi sia pericolo che gjli impianti d altoparlanti cadano. DENON declina ogni responsabilità per danni o incidenti dovuti alla scelta di un luogo di installazione inappropriato oppure a procedure di installazione errate.

[5e E2ITA 05317 5:27 [OO 3 IANO [2] COLLEGAMENTI Collegamento dei terminali degli altoparlant

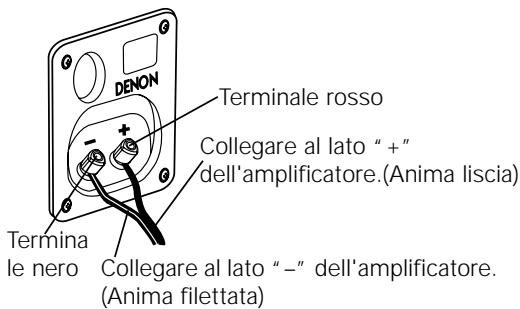

• Leggete attentamente le istruzioni per l’uso dell’amplificatore prima del collegamento ed accertatevi di utilizzare l'unità correttamente. Assicurarsi che l'amplificatore sia spento quando si collega agli impianti di altoparlanti. + Utilizzare i cavi in dotazione per collegare i terminali di ingresso sul retro degli impianti di altoparlanti (vedere lo schema) ai terminali di uscita degli altoparlanti dell'amplificatore. + Collegare l'impianto di altoparlanti per i terminali “L” dell'amplificatore del canale sinistro, il terminale per il canale destro ai terminali “R” dell'amplificatore, rispettando le polarità (Marcature “+” e “-"). + Se le polarità vengono invertite, il suono risulterà innaturale, con la fase disattivata o senza suono dei bassi. Verificare inoltre che tutte e due le manopole dei terminali siano fissate saldamente. Collegamenti (i temninali rossi sul lato destro sono i terminali positivi “+”, mentre quelli neri sul lato sinistro sono i terminal negativi “-"). Allentare le manopole del terminale, inserire l'anima dei cavi, quindi serrare le manopole. Terminale rosso Collegare al lato “+” dell'amplificatore.(Anima liscia) le nero Collegare al lato “-” dell'amplificatore. (Anima filettata) ATTENZIONE: + Prestate attenzione a collegare correttamente i lati positivo (rosso(+)) e negativo (nero(-)) degli altoparlanti destro e sinistro. + Collegare il lato del cavo di collegamento in dotazione con i cavi ad anima liscia al terminale rosso dell’altoparlante. «Per prevenire problemi di circuito, non cortocircuitare mai i cavi ad anima liscia e filettata o i cavi destro e sinistro.

[E RIMOZIONE DELLA RETE DELL'ALTOPARLANTE

• La rete anteriore dei sistemi di altoparlanti pud essere rimossa. + Per rimuoverla, afferrate entrambi i lati della rete e tiratela in avanti. + Per montara, allineate le sporgenze ai quattro angoli della rete dell'altoparlante con i fori ai quattro angoli dell'involucro e premete.

| [5e EZITA 05.317 5:27 [OO 4 [4] DaAMi TECNICI Sistema di altoparlanti (SC-M53) Tipo: Altoparlanti: Impedenza in ingresso: Ingresso max.: Frequenza di crossover: 2vie, 2 altoparianti Involucro Reflex / Bassa perdita di intensità 12 cm cono bassi-medi x 1 Dome alta frequenza da 2.5 cm x 1 6 Q/ohm 60 W (IEC) 120 W (peak) 3kHz 45 Hz — 40 kHz 141(L) x 191 (A) x 249 (P) mm 34 kg Sistema di altoparlanti (SC-M73) Tipo: Altoparlanti: Impedenza in ingresso: Ingresso max.: Frequenza di crossover: Gamma di frequenza: Dimensii Peso:

• Per motivi di miglioramento, dati tecnici e design sono soggetti a modifiche senza preawviso. 2vie, 2 altoparianti Involucro Reflex / Bassa perdita di intensità 13 cm cone bass-midi x 1 Dome alta frequenza da 2.5 cm x 1 6 Q/ohm 60 W (IEC) 120 W (peak) 3kHz 43 Hz — 40 kHz 156 (L) x 213 (A) x 249 (P) mm
