S-M53 - Högtalare DENON - Gratis bruksanvisning och manual

Produkttyp	Golvhögtalare / bokhylla
Märke	DENON
Modell	S-M53 (SC-M53)
Högtalartyp	2-vägs, 2 högtalare, basreflex med lågt magnetiskt läckage
Base/mellanregisterhögtalare	1 kon på 12 cm
Diskant	1 kupol på 2,5 cm
Impedans	6 Ω
Maximal effekt	60 W (IEC), 120 W (topp)
Delningsfrekvens	3 kHz
Frekvensgång	45 Hz – 40 kHz
Mått (B x H x D)	141 x 191 x 249 mm
Vikt	3,4 kg
Medföljande tillbehör	Strömkabel (3 m), halkskydd (8), skumproppar (2), bruksanvisning, serviceadresslista
Underhåll och rengöring	Torr trasa; undvik bensen, thinner, insektsmedel
Installationsanvisningar	Undvik direkt solljus, fukt, värmekällor; blockera inte ventilationen
Säkerhet	Utsätt inte för vatten eller öppen låga; placera inga vätskefyllda föremål på apparaten
Reparationsmöjligheter	Kontakta DENONs servicecenter vid problem

Vanliga frågor - S-M53 DENON

Hur ansluter jag S-M53-högtalarna till förstärkaren?

Stäng av förstärkaren före anslutning. Använd medföljande kablar: koppla högtalarens röda (+) uttag till förstärkarens röda uttag och svarta (-) uttag till svarta uttag. Var noga med polariteten och vänster/höger kanaler. Dra åt muttrarna ordentligt.

Vilka kablar ska jag använda för högtalarna?

Använd kablar som medföljer högtalaren. Slät kärna ansluts till röd (+) uttag, räfflad kärna till svart (-) uttag. Kortslut inte ledningarna.

Var ska högtalarna placeras för optimalt ljud?

Undvik att placera för nära väggar eller hörn för att inte förstärka basen. Om ljudet är för starkt, sätt in skumpropparna i de bakre basreflexportarna. Placera högtalarna på stabila ytor och använd medföljande halkskydd.

Hur rengör jag högtalarna?

Använd en torr, mjuk trasa för att ta bort damm. Använd inte bensen, thinner, insektsmedel eller kemiskt behandlade trasor utan försiktighet. Rör inte högtalarkonerna.

Vad gör jag om basen är för stark?

Sätt in de medföljande skumpropparna i basreflexportarna på högtalarnas baksida. Justera djupet efter önskemål. Tryck inte in dem djupare än den plana ytan.

Hur undviker jag magnetiska störningar på TV:n?

Högtalarna har lågt magnetiskt läckage, men om färgfläckar uppstår, stäng av TV:n i 15-30 minuter och sätt på den igen. Flytta högtalarna om det behövs. Undvik att placera magneter i närheten.

Kan jag använda dessa högtalare med vilken förstärkare som helst?

Ja, men kontrollera impedansen (6 Ω) och maximal effekt (60 W IEC). Se din förstärkares manual för inställningar. Överskrid inte högtalarnas maximala ingångseffekt.

Hur installerar jag halkskydden?

Vänd högtalaren upp och ner och fäst halkskydden (medföljer, cirka 1 mm tjocka) under lådan enligt anvisningarna i manualen. Det förhindrar att högtalaren glider.

Vad gör jag om skumpropparna ramlar inuti högtalaren?

Sluta omedelbart använda högtalaren och kontakta butiken eller ett DENON-servicecenter. Försök inte ta bort dem själv för att undvika att skada högtalaren.

Hur tar jag bort högtalarnas skyddsnät?

Ta tag i båda sidorna av nätet och dra framåt. För att sätta tillbaka det, rikta in knapparna i nätets fyra hörn med hålen i kabinettet och tryck.

BRUKSANVISNING S-M53 DENON

Härmed intygas helt på eget ansvar att denna produkt, vilken detta intyg avser, uppfyller följande standarder: EN55013 och EN55020. Enligt stadgarna i direktiv 89/336/EEC och 93/68/EEC.

CAUTION:

• Ventilationen bör inte förhindras genom att täcka för ventilationsöppningarna med föremål såsom tidningar, bordsdukar, gardiner osv.
• Inga blottade brandkällor, såsom tända ljus, bör placeras på apparaten.
• Tänk på miljöaspekterna när du bortskaffar batteri.
• Apparaten får inte utsättas för vätska.
• Inga objekt med vätskor, såsom vaser, får placeras på apparaten.

NOTE ON USE / HINWEISE ZUM GEBRAUCH / OBSERVATIONS RELATIVES A L'UTILISATION / NOTE SULL'USO NOTAS SOBRE EL USO / ALVORENS TE GEBRUIKEN / OBSERVERA

Försiktighetsmått vid användning - Högtalarsystem

■ Undvik att placera högtalarsystemen på ställen där de är exponerade för direkt solljus under långa perioder eller nära element eller annan värmeutrustning.
■ Om du placerar dem på fuktiga eller dammiga ställen kan detta orsaka skador.
■ Använd inte ingångar som överskrider högtalarsystemets maxingångsvärde (ingång som kan tillämpas under en kort tidsperiod med vanliga programkällor).
■ Utgångarna kan variera beroende på vilken förstärkare som används. Se förstärkarens bruksanvisning.
■ Clipping eller andra problem kan inträffa hos den utgående vågformen om du använder högtalarsystemen med en högnivåutgång och förstärkarens tonkontroller är inställda på maxvärde. Undvik att använda dem under sådana omständigheter.
■ Spela aldrig specialsignaler som snabbspolningssignaler från en bandspelare eller sinusvågor kontinuerligt.
När du flyttar på högtalarsystemen ska du vara försiktig och inte använda överdrivet våld vid hantering av högtalarnäten. Om du gör det kan högtalarna skadas.

Rengöring

■ Använd en torktrasa och torka lätt för att få bort smuts från käpan och driftpanelen.
■ Om du använder kemiskt behandlade trasor ska du följa de anvisningar som medföljer dessa.
■ Använd aldrig bensen, thinner och andra organiska lösningsmedel, eller insektsmedel på huvudenheten eftersom detta kan påverka dess skick och färg.

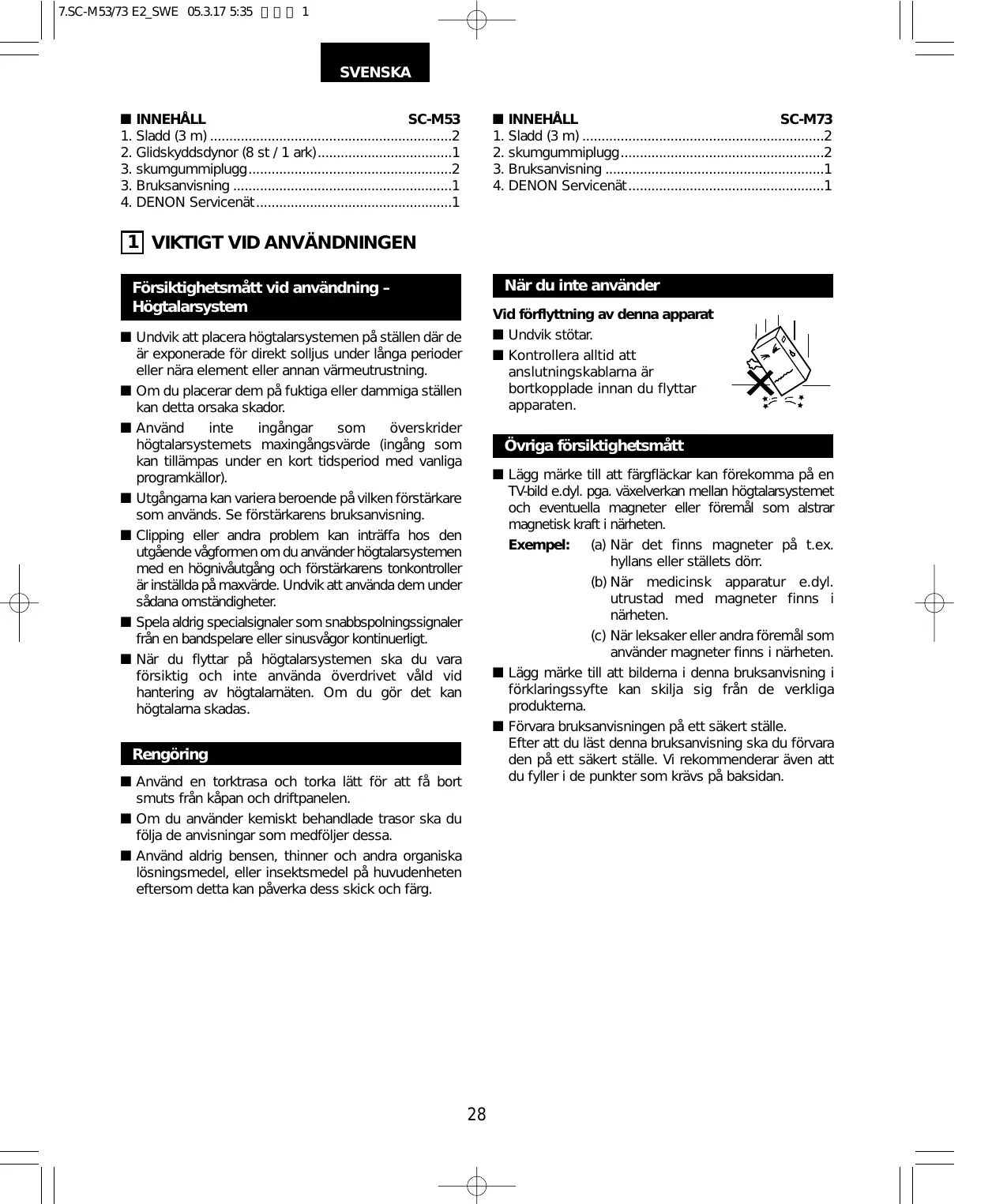

■ INNEHÅLL SC-M73

1. Sladd (3 m) 2
2. skumgummiplugg....2
3. Bruksanvisning ....1
4. DENON Servicenät 1

När du inte använder

Vid förflyttning av denna apparat

■ Undvik stötar.
■ Kontrollera alltid att anslutningskablarna är bortkopplade innan du flyttar apparaten.

Övriga försiktighetsmått

Lägg märke till att färgfläckar kan förekomma på en TV-bild e.dyl. pga. växelverkan mellan högtalarsystemet och eventuella magneter eller föremål som alstrar magnetisk kraft i närheten.

Exempel: (a) När det finns magneter på t.ex. hyllans eller ställets dörr.
(b) När medicinsk apparatur e.dyl. utrustad med magneter finns i närheten.
(c) När leksaker eller andra föremål som använder magneter finns i närheten.

Lägg märke till att bilderna i denna bruksanvisning i förklaringssyfte kan skilja sig från de verkliga produkterna.

■ Förvara bruksanvisningen på ett säkert ställe. Efter att du läst denna bruksanvisning ska du förvara den på ett säkert ställe. Vi rekommenderar även att du fyller i de punkter som krävs på baksidan.

VIKTIGT VID ANVÄNDNINGEN (fortsättning)

Vid installationen ska du noggrant granska säkerhetsförhållandena vad gäller plats och metod för installation.

Om du använder ett ställ e.dyl. ska du följa de anvisningar som medföljer detta och kontrollera säkerheten innan du installerar och använder apparaten. DENON ikläder sig inget ansvar för skador eller olyckor som orsakats av att enheten fallit ned.

Viktiga punkter vid installationen – Högtalarsystem

Kvaliteten hos det ljud som avges från högtalarsystemet påverkas av rummets storlek och typ (japanskt eller västerländskt), samt av installationsmetoden. Beakta punkterna i listan nedan innan du installerar högtalarsystemet.

■ Om basljudet är överdrivet starkt när högtalarsystemen är placerade direkt på golvet ska du ställa dem på betongblock eller andra hårda ställ.
■ Om du placerar högtalarna på en hylla eller i ett hörn kan högtalarens basnivå förstärkas. Om du vill minska denna ska du föra in skumgummipluggarna i reflexrören som finns baktill på högtalarna.

VIKTIGT:

• Du kan justera ljudkvaliteten genom att ändra skumgummipluggarnas djup i rören.
• Skjut in pluggarna på önskat djup.
• Skjut aldrig i pluggarna djupare än till plattytan.
• Om du gör det kan det bli omöjligt att få ut dem och de kan då även falla in i enheten.
• Om pluggarna fastnar eller faller in i enheten ska du sluta använda denna och kontakta säljstället eller något servicecenter i listan "DENON servicenät".

Lägg märke till att ett tjutande ljud (självsvängning) kan förekomma om du placerar högtalarsystemet på samma ställ eller hylla som en skivspelare.

■ Om det finns en vägg, glasdörr e.dyl. rakt framför eller bakom högtalarsystemet ska du täcka väggen eller dörren med en tjock gardin för att undvika resonans och reflexion.

Högtalarsystemen är av typen med lågt läckflöde och kan användas nära TV-apparater. Det kan dock, beroende på vilken TV-apparat som används, förekomma färgfläckar på bilden. Om detta skulle inträffa stänger du av strömmen till TV:n, väntar i 15 till 30 minuter, och sätter sedan på TV:n igen. TV:ns automatiska avmagnetiseringskrets bör då minska färgfläckarna på bilden. Om de dock är oförändrade ska du ställa högtalaren längre bort.

Lägg även märke till att om en magnet eller någon apparat som alstrar magnetisk kraft finns i närheten så kan växelverkan mellan denna apparat och högtalarsystemen orsaka färgfläckar på TV-bilden.

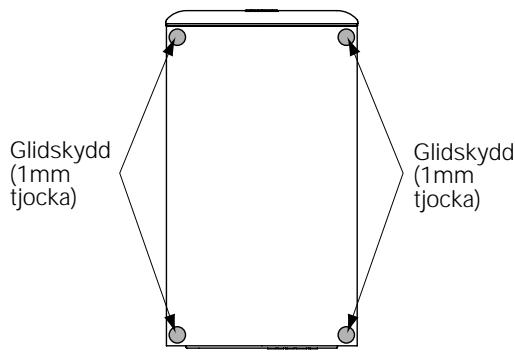

■ Fäst de medföljande glidskydden (i kork, ungefär 1mm tjocka) på lådans botten enligt nedan för att förhindra att den glider. (Endast SC-M53)

[ Högtalarsystem (SC-M53) Planritning ]

Glidskydd (1mm tjocka) Glidskydd (1mm tjocka)

VIKTIGT:

• För att garantera en god säkerhet ska du inte placera några föremål på eller luta dem mot högtalarsystemet.
• Högtalaren kan falla ned om någon kraft riktas mot dess sidor. Var särskilt mån om att undvika detta eftersom det kan leda till personskada eller annan allvarlig olycka.
• Fäst anslutningssladden för att undvika att man fastnar i den och att högtalarna faller ned.

WARNING:

• Var noga med att fästa högtalarsladdarna på en vägg e.dyl. för att förhindra att någon snubblar på dem eller på något annat sätt oavsiktligt drar i dem så att de faller ned.
• Glöm inte att noggrant kontrollera säkerheten efter att ha installerat högtalarsystemen. Efteråt ska du utföra säkerhetsinspektioner med jämna intervaller för att försäkra dig om att högtalarsystemen inte kan falla. DENON påtar sig inget ansvar för skador eller olyckor som orsakats av olämpligt val av installationsplats eller felaktigt installationsförfarande.

2 ANSLUTNING

Anslutning av högtalarkontakter

* Läs förstärkarens bruksanvisning noggrant innan du ansluter och försäkra dig om att du använder den på rätt sätt.

Försäkra dig om att strömmen till förstärkaren är avstängd innan du ansluter högtalarsystemen.

• Använd de medföljande sladdarna för att ansluta ingångarna på högtalarsystemens baksida (se diagram) till förstärkarens högtalarutgångar.
• Anslut högtalarsystemet för den vänstra kanalen till förstärkarens "L"-kontakter, och högtalarsystemet för den högra kanalen till förstärkarens "R"-kontakter. Se till att polariteten respekteras (" +" - och "-"-märken).
• Omvänd polaritet resulterar i ett onaturligt ljud med fasfel eller utan låga basljud. Kontrollera även att de två kontaktrattarna är ordentligt åtdragna.

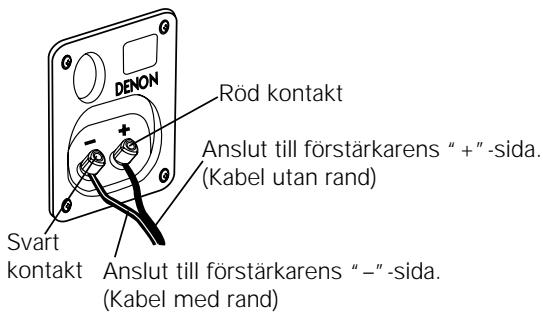

Anslutning

(De röda kontakterna på den högra sidan är "+" -kontakter och de svarta på den vänstra sidan är "-" -kontakter.)

Lossa kontaktrattarna, för in kabeltrådarna och dra sedan åt.

Röd kontakt Anslut till förstärkarens “+”-sida. (Kabel utan rand) Svart kontakt Anslut till förstärkarens “-”-sida. (Kabel med rand)

VIKTIGT:

• Var noga med att koppla ihop de positiva (röda (+)) och negativa (svarta (–)) sidorna med de vänstra och högra högtalarna.
• Anslut sidan av den medföljande anslutningskabeln med kabel utan rand till den röda högtalarkontakten.
• För att undvika problem ska du aldrig kortsluta kabeln med rand och kabeln utan rand, eller vänster och höger kabel.

* Nätet framtill på högtalarsystemen kan tas bort.
- För att ta bort nätet fattar du dess båda sidor och drar uppåt.
- För att montera nätet riktar du in knopparna i de fyra hörnen på högtalarnätet med hålen i de fyra hörnen på högtalaren och trycker inåt.

4 SPECIFICATIONER

Högtalarsystem (SC-M53)

Typ:	2-vägar, 2-högtalare
	Reflexlåda/Lågt läckflöde
Högtalare:	12 cm kona midbas x 1
	2.5 cm diskant-dome x 1
Inimpedans:	6 Ω/ohmiga
Max. ingång:	60 W (IEC)
	120 W (toppsvaj)
Delningsfrekvens:	3 kHz
Frekvensomfång:	45 Hz ~ 40 kHz
Mätt:	141(B) x 191 (H) x 249 (D) mm
Vikt:	3.4 kg

Högtalarsystem (SC-M73)

Typ:	2-vägar, 2-högtalare
	Reflexlåda/Lågt läckflöde
Högtalare:	13 cm kona midbas x 1
	2.5 cm diskant-dome x 1
Inimpedans:	6 Ω/ohmiga
Max. ingång:	60 W (IEC)
	120 W (toppsvaj)
Delningsfrekvens:	3 kHz
Frekvensomfång:	43 Hz ~ 40 kHz
Mått:	156 (B) x 213 (H) x 249 (D) mm
Vikt:	3.9 kg

* Rätten till ändring i tekniska data och utförande förbehålles.
