Type de produit	Enceinte colonne / bibliothèque
Marque	DENON
Modèle	S-M53 (SC-M53)
Type d'enceinte	2 voies, 2 haut-parleurs, bass-reflex à faible fuite magnétique
Haut-parleur grave/médium	1 cône de 12 cm
Haut-parleur aigu	1 dôme de 2,5 cm
Impédance	6 Ω
Puissance maximale	60 W (IEC), 120 W (crête)
Fréquence de coupure	3 kHz
Réponse en fréquence	45 Hz – 40 kHz
Dimensions (L x H x P)	141 x 191 x 249 mm
Poids	3,4 kg
Accessoires fournis	Cordon électrique (3 m), pavés antidérapants (8), bouchons mousse (2), mode d'emploi, liste SAV
Entretien et nettoyage	Chiffon sec ; éviter benzène, dissolvant, insecticides
Précautions d'installation	Éviter lumière directe, humidité, sources de chaleur ; ne pas obstruer la ventilation
Sécurité	Ne pas exposer à l'eau ou flammes nues ; ne pas placer d'objets liquides sur l'appareil
Réparabilité	Contactez le SAV DENON en cas de problème

FOIRE AUX QUESTIONS - S-M53 DENON

Comment connecter les enceintes S-M53 à l'amplificateur ?

Éteignez l'amplificateur avant la connexion. Utilisez les câbles fournis : reliez la borne rouge (+) de l'enceinte à la borne rouge de l'amplificateur, et la borne noire (-) à la borne noire. Respectez les polarités et les canaux gauche/droit. Serrez bien les molettes.

Quels câbles utiliser pour les enceintes ?

Utilisez les câbles fournis avec l'enceinte. Le fil à âme lisse se connecte à la borne rouge (+), le fil à âme cannelée à la borne noire (-). Ne court-circuitez pas les fils.

Où placer les enceintes pour un son optimal ?

Évitez les murs ou angles trop proches pour ne pas exacerber les basses. Si le son est trop fort, insérez les bouchons mousse dans les évents arrière. Placez les enceintes sur des surfaces stables et utilisez les pavés antidérapants fournis.

Comment nettoyer les enceintes ?

Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez pas de benzène, dissolvant, insecticides ou chiffons traités chimiquement sans précautions. Évitez de toucher les cônes des haut-parleurs.

Que faire si les basses sont trop fortes ?

Insérez les bouchons mousse fournis dans les évents de bass-reflex à l'arrière des enceintes. Ajustez la profondeur selon vos préférences. Ne les enfoncez pas au-delà de la surface plane.

Comment éviter les interférences magnétiques avec la télévision ?

Les enceintes sont à faible fuite magnétique, mais si des taches de couleur apparaissent, éteignez la télévision 15 à 30 minutes puis rallumez-la. Éloignez les enceintes si nécessaire. Évitez de placer des aimants à proximité.

Puis-je utiliser ces enceintes avec n'importe quel amplificateur ?

Oui, mais vérifiez l'impédance (6 Ω) et la puissance maximale (60 W IEC). Consultez le manuel de votre amplificateur pour les réglages. Ne dépassez pas la puissance d'entrée maximale des enceintes.

Comment installer les pavés antidérapants ?

Retournez l'enceinte et collez les pavés antidérapants (fournis, environ 1 mm d'épaisseur) sous le boîtier comme indiqué dans le manuel. Cela empêche l'enceinte de glisser.

Que faire si les bouchons mousse tombent à l'intérieur de l'enceinte ?

Cessez immédiatement d'utiliser l'enceinte et contactez le magasin ou un centre SAV DENON. N'essayez pas de les retirer vous-même pour éviter d'endommager l'enceinte.

Comment enlever le filet de protection des enceintes ?

Attrapez les deux côtés du filet et tirez vers l'avant. Pour le remettre, alignez les bosses aux quatre angles du filet avec les trous du caisson et appuyez.

MODE D'EMPLOI S-M53 DENON

Nous déclarons sous notre seule responsabilité que l'appareil, auquel se réfère cette déclaration, est conforme aux standards suivants: EN55013 et EN55020. D'après les dispositions de la Directive 89/336/EEC et 93/68/EEC.

• La ventilation ne doit pas être gênée en recouvrant les ouvertures de la ventilation avec des objets tels que journaux, rideaux, tissus, etc.
• Aucune flamme nue, par exemple une bougie, ne doit être placée sur l'appareil.
• Veillez à respecter l'environnement lorsque vous jetez les piles usagées.
  • L'appareil ne doit pas être exposé à l'eau ou à l'humidité.
• Aucun objet contenant du liquide, par exemple un vase, ne doit être placé sur l'appareil.

PRECAUZIONI:

1. Cordon électrique (3 m)....2
2. Pavé antidérapant (8 pavés / 1 feuille) ....1
3. Prise mousse....2
4. Mode d'emploi ....1
5. Liste des points de service après-vente DENON.....1

1 PRECAUTIONS DE MANIPULATION

Precaution d'emploi – Système d'enceintes

■ Evitez d'exposer les enceintes directement à la lumière du soleil pendant un longue période, ou de les placer à proximité d'un appareil de chauffage.
■ Les lieux humides ou poussiéreux peuvent causer des dommages.
■ Ne pas dépasser la limite de la puissance d'entrée maximale des enceintes (la puissance qui peut être appliquée pour une courte durée avec des sources de programme habituelles).
■ Les bornes de sortie peuvent varier selon l'amplificateur utilisé. Consultez le mode d'emploi de l'amplificateur.
■ Des coupures ou d'autres problèmes risquent de se produire dans le rendu du son lorsque le volume et la tonalité des enceintes sont au maximum. Evitez de les utiliser dans ces conditions.
■ Ne jamais lire des signaux spécifiques tels que les signaux d'une platine cassette en avance rapide ou des ondes sinuosidales de façon continue.
■ Lorsque vous déplacez les enceintes, faites attention à ne pas trop appuyer sur les filets de protection des enceintes. Vous risqueriez d'endommager les enceintes.

Nettoyage

Utilisez un chiffon et essuyez légèrement afin d'ôter la poussière des boîtiers et du panneau de commande.
■ Lorsque vous utilisez des chiffons traités chimiquement, respectez les mesures de précaution jointes à ces produits.
■ Ne pas utiliser de benzène, de dissolvant ou d'autres solvants organiques, ou d'insecticides pour nettoyer l'unité principale, car ils risquent d'en altérer la qualité ou la couleur.

CONTENU

SC-M73

1. Cordon électrique (3 m)....2
2. Prise mousse....2
3. Mode d'emploi ....1
4. Liste des points de service après-vente DENON.....1

Lorsque n'est pas utilisé

Quand l'appareil est déplacé

■ Ne pas faire subir de chocs aux enceintes.
■ Toujours verifier la connectique debranchez l'alimentation avant de déplacer l'appareil.

■ Notez que des taches de couleur peuvent apparaître sur une télévision, etc., du fait d'une interaction avec le système d'enceintes s'il y a un aimant ou un objet engendrant une force magnétique à proximité.

Exemples:

(a) Quand il y a des aimants sur la porte de l'armoire, le support, etc.
(b) Quand un appareil médical, etc., équipé d'aimants est placé à proximité.
(c) Quand des jouets ou d'autres objets utilisant des aimants sont placés à proximité.

■ Notez que les illustrations de ce mode d'emploi peuvent différer du système véritable à des fins d'explication.
■ Veillez à conserver le mode d'emploi. Après avoir lu ce mode d'emploi, conservez-le en lieu sûr. Nous vous conseillons aussi de remplir les éléments nécessaires sur la couverture arrière.

PRECAUTIONS DE MANIPULATION (suite)

Pendant l'installation, examinez attentivement l'emplacement et la méthode d'installation pour plus de sûreté.

Si vous utilisez un support, etc., suivez les instructions fournies avec le support et vérifiez les conditions de sécurité avant l'installation et l'utilisation. DENON n'acceptera aucune responsabilité pour des dégâts ou des accidents causés par la chute de l'appareil.

Précautions liées à l'installation – Système d'enceintes

La qualité du son produit par le système d'enceintes est affectée par la taille et la forme (Japonaise ou Occidentale) de la pièce, ainsi que par la méthode d'installation. Soyez attentifs aux remarques inscrites ci-dessous avant l'installation du système d'enceintes.

■ Si le son des basses est excessif lorsque les enceintes sont installées directement sur le sol, placez-les sur des blocs de béton ou sur un autre support dur.
■ Lorsque les enceintes sont placées sur une étagère ou dans un angle, le niveau des basses peut être intensifié. Si vous souhaitez le réduire, veuillez disposer les prises mousse dans les tubes de port réflexe que vous pouvez trouver à l'arrière des enceintes.

PRECAUTIONS:

• La qualité sonore peut être ajustée en modifiant la profondeur des prises mousse dans les conduits.
• Disposez les prises à la profondeur souhaitée.
• Ne jamais insérer les prises plus profondément que la surface plane.
• Vous risqueriez de ne plus pouvoir les sortir et elles pourraient tomber à l'intérieur de l'unité.
• Si les prises se coincent ou tombent à l'intérieur de l'unité, cessez immédiatement d'utiliser l'unité et contactez le magasin où vous l'avez achetée ou l'un des centres de service après-vente figurant sur le "Réseau après-vente DENON".

■ Veuillez noter que quand le système d'enceintes est disposé sur le même support ou la même étagère qu'une platine disque, un bruit gênant peut se produire.

■ S'il y a un mur, une porte vitrée, etc., situé directement en face ou derrière le système d'enceintes, couvrez le mur ou la porte avec un rideau épais pour éviter toute résonance ou réflexion.

Les systèmes d'enceintes sont de type à faible écoulement de flux et peuvent être utilisés près de télévisions. Mais selon la télévision, il peut y avoir des taches de couleur sur l'image. Si ceci se produit, éteindre l'alimentation de la télévision, attendre 15 à 30 minutes, puis remettre en marche l'alimentation de la télévision. Le circuit de neutralisation automatique du magnétisme de la télévision devrait réduire les taches sur l'image. Si les taches persistent, éloigner les enceintes.

■ Notez également que si un aimant ou un autre appareil générant une force magnétique se trouve à proximité, une interaction entre cet appareil et les enceintes peut brouiller les couleurs de la télévision.
■ Veuillez coller les pavés antidérapants fournis (liège, environ 1mm d'épaisseur) sous le boîtier comme indiqué ci-dessous pour empêcher qu'il ne glisse. (SC-M53 uniquement)

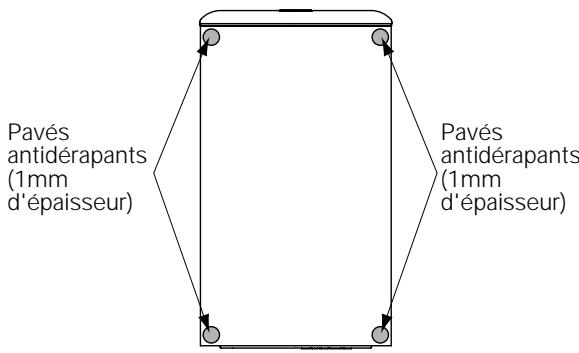

[ Système d'enceintes (SC-M53) Vue de dessous ]

Pavés antidérapants (1mm d'épaisseur) Pavés antidérapants (1mm d'épaisseur)

PRECAUTIONS:

• Pour assurer la sécurité, ne pas placer d'objets sur ou appuyés contre le système d'enceintes.
• L'enceinte peut s'affaisser ou tomber si une forte pression est appliquée sur les côtés. Soyez très attentifs à éviter cette situation car cela pourrait causer des blessures ou d'autres accidents sérieux.
• Disposez les câbles de connexion de façon à ce qu'ils ne risquent pas de provoquer une chute entraînant les enceintes.

AVERTISSEMENTS:

• Veillez à fixer les cordons des enceintes au mur, etc., pour éviter que les gens trébuchent dessus ou bien tirent dessus accidentellement, provoquant la chute des systèmes d'enceintes.
• Veillez à effectuer un contrôle de sécurité après l'installation des systèmes d'enceintes. Par la suite, effectuez des contrôles de sécurité régulièrement pour vous assurer que les enceintes ne risquent pas de tomber.

DENON n'acceptera aucune responsabilité pour des dégâts ou accidents causés par un choix inapproprié du lieu d'installation ou par des procédures d'installation incorrectes.

2 CONNEXIONS

Connexion des bornes d'enceinte

* Lisez attentivement le mode d'emploi de l'amplificateur avant de procéder aux connexions et assurez-vous d'utiliser l'amplificateur correctement.

Assurez-vous d'avoir éteint l'amplificateur avant de connecter les enceintes.

• Utilisez les câbles fournis pour connecter les bornes d'entrée situées à l'arrière des enceintes (voir schéma) aux bornes de sortie des enceintes de l'amplificateur.
• Connectez l'enceinte gauche aux bornes "L" de l'amplificateur et l'enceinte droite aux bornes "R", en respectant les polarités (Marques "+" et “−”).
• Si vous inversez les polarités, le son sera déphasé ou dépourvu de basses. Assurez-vous également que les deux molettes sont bien serrées.

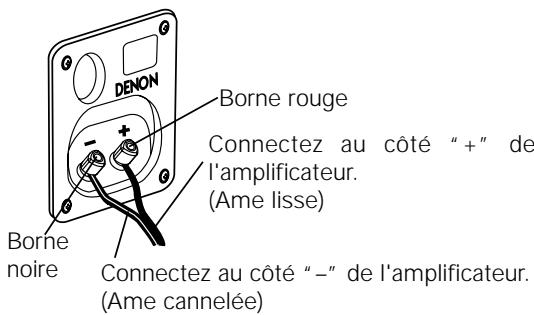

Connexions

(Les bornes rouges sur la droite sont les bornes “+”, les noires sur la gauche sont le bornes “-”.)

Desserrer les boutons des bornes, insérer les fils des câbles, puis resserrer les boutons.

Borne rouge Connectez au côté “+” de l'amplificateur. (Ame lisse) Borne noire Connectez au côté “-” de l'amplificateur. (Ame cannelée)

PRECAUTIONS:

• Attention à bien connecter les bornes positive (rouge(+)) et négative (noire(-)) et les enceintes gauche et droite.
• Connectez l'extrémité du cordon de connexion fourni et les fils à âme lisse à la borne d'enceinte rouge.
• Afin de prévenir tout problème sur le circuit, ne court-circuitez jamais les fils à âme cannelée avec ceux à âme lisse ou encore les cordons gauche et droit.

* Le filet sur le devant des systèmes d'enceintes peut être enlevé.
- Pour l'enlever, attrapez les deux côtés du filet et tirez vers l'avant.
- Pour le replacer, alignez les bosses aux quatre angles du filet d'enceinte sur les trous aux quatre angles du caisson et appuyez.

4 CARACTERISTIQUES

Système d'enceintes (SC-M53)

Type:	2 enceintes à, 2 voies
	Caisson de résonance / Faible écoulement de flux
Enceintes:	1 cônes bass-mid de 12 cm
	Dôme 2.5 cm haute fréquence x 1
Impédance d'entrée:	6 Ω/ohms
Puissance max.:	60 W (IEC)
	120 W (peak)
Fréquence de croisement:	3 kHz
Gamme de fréquence:	45 Hz ~ 40 kHz
Dimensions:	141(L) x 191 (H) x 249 (P) mm
Poids:	3.4 kg

Système d'enceintes (SC-M73)

Type:	2 enceintes à 2 voiesCaisson de résonance / Faible écoulement de flux
Enceintes:	1 cônes bass-mid de 13 cmDôme 2.5 cm haute fréquence x 1
Impédance d'entrée:	6 Ω/ohms
Puissance max.:	60 W (IEC)120 W (peak)
Fréquence de croisement:	3 kHz
Gamme de fréquence:	43 Hz ~ 40 kHz
Dimensions:	156 (L) x 213 (H) x 249 (P) mm
Poids:	3.9 kg

* Par souci d'amélioration, les caractéristiques et le design sont susceptibles de modifications sans préavis.
