SC-N5 - Enceinte DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte bibliothèque 2 voies
Marque	Denon
Modèle	SC-N5
Dimensions (L x H x P)	130 x 185 x 224 mm
Poids	2,0 kg
Réponse en fréquence	70 Hz – 20 kHz
Impédance nominale	6 Ω
Puissance admissible (IEC)	60 W
Puissance admissible crête	120 W
Sensibilité	82 dB (1 W/1 m)
Fréquence de croisement	5 kHz
Haut-parleur grave/médium	1 x cône 10 cm
Haut-parleur aigu	1 x dôme 2 cm
Accessoires fournis	Manuel utilisateur, câble d'enceinte, patins antidérapants (x8)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Fixer les câbles pour éviter les chutes ; ne pas dépasser un volume excessif

FOIRE AUX QUESTIONS - SC-N5 DENON

Comment installer les enceintes Denon SC-N5 ?

Placez les enceintes sur une surface stable. Utilisez les patins antidérapants fournis pour éviter les glissements. Évitez de les poser directement sur le sol si les basses sont excessives ; utilisez un support dur.

Comment connecter les enceintes à un amplificateur ?

Assurez-vous que l'amplificateur est hors tension. Connectez les bornes + et - de l'enceinte gauche à la sortie L de l'amplificateur, et droite à R. Utilisez le câble fourni : dénudez les fils, insérez dans la borne, serrez. Vérifiez la polarité.

Que faire si les basses sont trop faibles ?

Vérifiez la polarité des connexions : une inversion de polarité réduit les basses. Assurez-vous que les câbles sont bien connectés et que l'amplificateur envoie un signal correct.

Puis-je retirer le filtre (grille) de l'enceinte ?

Oui, le filtre avant peut être retiré en tirant doucement sur les deux côtés vers l'avant. Pour le remettre, alignez les ergots et poussez.

Comment nettoyer les enceintes Denon SC-N5 ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de benzène, solvants ou insecticides, car ils peuvent endommager la finition.

Quelle est l'impédance des enceintes ? Puis-je les utiliser avec un ampli 8 ohms ?

L'impédance nominale est de 6 ohms. Elles peuvent généralement être utilisées avec un ampli 8 ohms, mais vérifiez que l'amplificateur supporte une charge de 6 ohms.

Les enceintes sont-elles livrées avec un câble ?

Oui, un câble d'enceinte est fourni dans l'emballage. Des patins antidérapants et le manuel sont également inclus.

Quelle est la puissance maximale recommandée ?

La puissance admissible est de 60 W (IEC) et 120 W en crête. Il est recommandé de ne pas dépasser ces valeurs pour éviter d'endommager les enceintes ou l'amplificateur.

Où trouver le numéro de série ?

Le numéro de série se trouve généralement sur la plaque signalétique à l'arrière de l'enceinte. Consultez également l'emballage.

Que faire si le son est distordu ?

Réduisez le volume de l'amplificateur. Un volume trop élevé peut causer une distorsion et endommager les enceintes. Assurez-vous que l'amplificateur n'est pas en saturation.

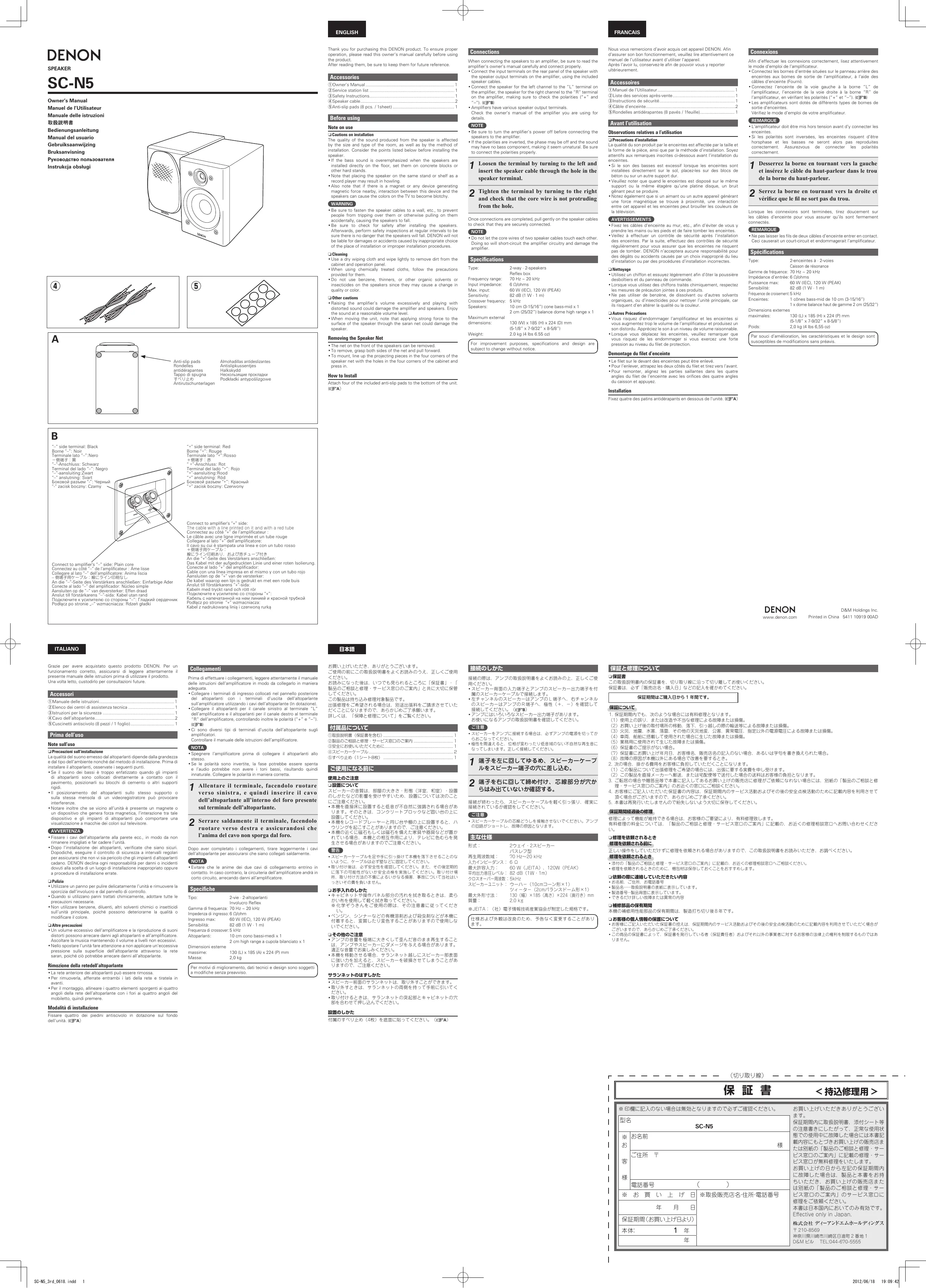

MODE D'EMPLOI SC-N5 DENON

Manuel de l'Utilisateur Montréal, Québec

Mandate

Nous vous remercions d'avoir acquis cet appareil DENON. Ainsi

and assurer son bon fonctionnement, Veuillez lire attentivement manuel de l'utiliser avait d'utiliser l'annexeil.

Après l'avoir, conservez-le afin de pouvoir vous reporter

ultérieure

Accessoire

Manuel de l'Utilisateur

Liste des services après-vente

Instructions de sécurité.

Cable d'enceinte

⑤ Rondelles antidéraptantes (8 pavés / 1 feuille).

Avant l'utilisation

Observations relatives à l'utilisation

La qualité du son produit par le enceinte est affectée par la taille et la forme de la pièce, ainsi que par la méthode d'installation. Soyez attentifs aux remarques inscrites ci-dessous avec l'installation du

• Si le son des basses est excessively lorsque les enceintes sont installées directement sur le sol, place-les sur des blocs de béton ou sur un autre support dur.
• Veuillez noter que quand les enceintes sont disposées sur le même support ou la même étagère qu'une platine disque, un bruit gênant peut se produire.
• Notez également que si un aimant ou un autre appareil générant une force magnétique se trouve à proximité, une interaction entre cet appareil et les enceintes peut brouiller les couleurs de

la télévis

AVERTISSEMENTS

Fixez les câbles d'enceinte au mur, etc., afin d'éviter de vous y prendre les mains ou les pieds et de faire tomber les enceintes. Veillez à effectuer un contrôle de sécurité après l'installation des enceintes. Par la suite, effectuez des contrôles de sécurité régulièrement pour vous assurer que les enceintes ne risquent pas de tomber. DENON n'acceptera aucune responsabilité pour des dégâts ou accidents causés par un choix inapproprié du lieu d'installation ou par des procédures d'installation incorrectes.

Nettoyage

• Utilisez un chiffon et essuyez légèrement afin d'ôter la poussière

des boitiers et du panneau de commande. Lorsque vous utilisez des chiffons traités chimiquement, respectez

• Ne pas utiliser de benzène, de dissolvent ou d'autres solvants organiques, ou d'insecticides pour nettoyer l'unité principale, car ils risquent d'en altérer la qualité ou la couleur.

Autres Précautions

• Vous risquez d'endommager l'amplificateur et les ententes si vous augmentez trop le volume de l'amplificateur et produisez un son distordu. Appreciez le son à un niveau de volume raisonnable.
• Lorsque vous déplacez les enceintes, veillez à remarquer que vous risquez de les endommager si vous exercez une forte pression au niveau du filet de protection.

Démontage du filtre d'enceinte

• Le filtre sur le devant des enceintes peut être enlevé
• Pour l'enlever, attirez les deux côtés du fil et tirez-le vers l'avant.
• Pour remonter, alignez les parties saillantes dans les quatre angles du fillet de l'enceinte avec les orifices des quatre angles du caisson et apouyez.

Installation

Fixez quatre des patins antidérapants en dessous de l'unité. (C7A)

Connexions

Afin d'effectuer les connexions correctement, suivez attentivement le mode d'emploi de l'amplificateur.

le mode d'emploi de l'amplificateur: Connectez les bornes d'entrée situées sur le panneau arrière des

enceintes aux bornes de sortie de l'amplificateur, à l'aide des

cables d'enceinte (Fourni).

Connectez l'enceinte de la voie gauche à la borne "L" de l'amplificateur et le "B" du

L amplificateur, l'enceinte de la voie droite à la borne "R" de l'amplificateur, en vérifiant les polarités ( + " et " ) (20

L amplificateur, en remnant les polarités (+ et -) (2g B) Les amplificateurs sont dotés de différents types de bornes de

sortie d'enceintes.

Vérifiez le mode d'emploi de votre amplificateur.

REMARQUE

L'amplificateur doit être hors tension avant d'y connecter les

enceintes.

• Si les polarités sont inversées, les enceintes risquent d'être hors phase et les basses ne seront alors pas reproduits correctement. Assurez-vous de connecter les polarités correctement.

7 Desserrez la borne en tournant vers la gauche

et insérez le câble du haut-parleur dans le trou

de la borne du haut-parleur.

2 Serrez la borne en tournant vers la droite et

2 vérifiez que le fil ne sort pas du trou.

Lorsque les connexions sont terminées, tirez doucement sur

les câbles d'enceinte pour vous assurer qu'ils sont fermement

connectes.

REMARQUE

• Ne pas laisser les fils de deux câbles d'enceinte entrer en contact.

Ceci causerait un court-circuit et endommagerait l'amplificateur.

Specifications

Type: 2-enceintes à 2-voies

Caisson de résonance

Gamme de fréquence: 70 Hz ~ 20 kHz hystérésis (10-15) - 30°C

Impédance d'entrée: 6 Ω Puissance réelle: 60 W (IEC) 120 W (PEAK)

Sensibilité: 82 dB (T W + 1 Hz) Fréquence de croisement: 5 kHz

Enceintes: 1 cones bass-mid de 10 cm (3-15/16")

1x dome aigües 2 cm (3)

Dimensions externes 100 (L) x 125 (L) x 204 (L)

maximales: 130 L) x 185 H) x 224 P mm (5.1°" "7.0°" "9.5°")

(5-18) X 7-9/32 Beide: 2.0 kg/4 Ibs 6.5

Par souci d'amélioration, les caractéristiques et le design sont

susceptibles de modifications sans préavis
