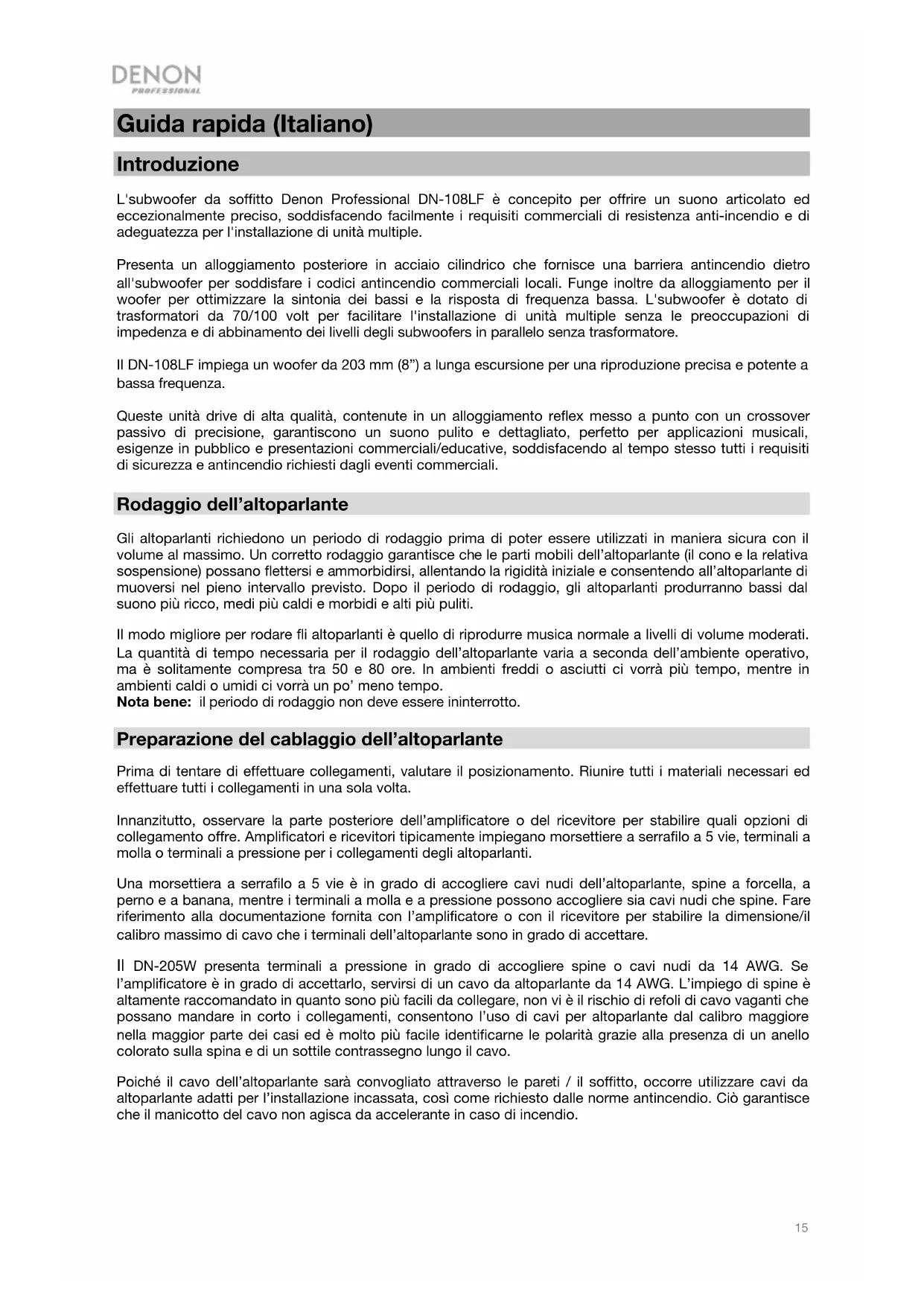

Introduzione

L'subwoofer da soffitto Denon Professional DN-108LF è concepito per offrir un suono articolato ed eccezzionalmente preciso, soddisfacendo facilemente i requisiti commerciali di resistenza anti-incendio e di adequatezza per l'installazione di unità multiple.

Presenta un alloggamento posteriore in acciaio cilindrico che fornisce una barriera antincendio dietro all'subwoofer per soddisfare i codici antincendio commerciali locali. Funge inolte da alloggamento per il woofer per ottimizzare la sintonia dei bassi e la risposta di frequenza Bassa. L'subwoofer è dotato di trasformatori da 70/100 volt per facilitare l'installazione di unità multiple perché le preoccupazioni di impedenza e di abbinamento dei livelli degli subwoofer in parallelo perché trasformatore.

II DN-108LF impiega un woofer da 203 mm (8") a lunga escursionne per una riproduzione precisa e potente a Bassa frequenza.

Queste unità drive di alta qualità, contente in un alloggiamento reflex什么意思 a punto con un crossover passivo di precisione, garantiscono un suono pulito e dettagliato, perfetto per applicazioni musicali, esigenze in pubblico e presentazioni commerciali/educative, soddisfacendo al tempo stesso tutti i requisiti di sicurezza e antincendio richiesti dagli eventi commerciali.

Rodaggio dell'altoparlante

Gli altoparlanti richiedono un periodo di rodaggio prima di poter essere utilizzati in maniera sicura con il volume al massimo. Un corretto rodaggio garantisce che le parti mobili dell'altoparlante (il cono e la relativa sospensione) possano flettersi e immorbidirsi, allentando la rigidità iniziale e consentendo all'altoparlante di muoversi nel pieno intervallo previsto. Dopo il periodo di rodaggio, gli altoparlanti produrranno bassi dal suono più ricco, medi più caldi e morbidi e alti più puliti.

Il modo migliorie per rodare fli altoparlanti è quello di riproduire musica normale a livelli di volume moderati. La quantità di tempo necessaria per il rodaggio dell'altoparlante varia a seconda dell'ambiente operativo, ma è solitamente compresa tra 50 e 80 ore. In ambienti freddi o asciutti ci vorra più tempo, nelle in ambienti caldi o umidi ci vorra un po' meno tempo.

Notabene: il periododirodaggio nondeveseissereininterrotto.

Preparazione del cablaggio dell'altoparlante

Prima di tentare di effettuare collegamenti, valutare il posizionamento. Riunire tutti i materiali necessari ed effettuare tutti i collegamenti in una sola volta.

Innanzitutto, osservare la parte posteriore dell'amplificatore o del ricevitore per stabilire quali opzioni di collegamento offre. Amplificatori e ricevitori tiplicitamente impiegano morsettiere a serrafilo a 5 vie, terminali a molla o terminali a pressione per i collegamenti degli altoparlanti.

Una morsettiera a serrafilo a 5 vie è in grado di accogliere cavi nudi dell'altoparlante, spine a forcella, a perno e a banana, quando i terminali a molla e a pressione possono accogliere via cavi nudi che spine. Fare riferimento alla documentazione fornita con l'amplificatore o con il ricevitore per stabilire la dimensione/il calibro massimo di cavo che i terminali dell'altoparlante sono in grado di accettare.

Il DN-205W presenta terminali a pressione in grado di accogliere spine o cavi nudi da 14 AWG. Se l'amplificatore è in grado di accettarlo, serviri di un cavo da altoparlante da 14 AWG. L'impiego di spine è altamente raccommando in quanto sono più facili da collegare, non vi è il rischio di refoli di cavo vaganti che possano mandare in corto i collegamenti, consentono l'uso di cavi per altoparlante dal calibro maggiore nella maggior parte dei casi ed è molto più facile identificarne le polarità grazie alla presenza di un anello colorato sulla spina e di un sottile contrassegno lungo il cavo.

Poiché il cavo dell'altoparlante sare convogliatoattraverso le pareti / il soffitto, occorreutilizzare cavi da altoparlante adatti per l'installazione incassata, cosi come richiesto dalne norme antincendio. Ciò garantisce che il manicotto del cavo non agisca da accelerante in caso di incendio.

Anziche utilizzare cavi per altoparlante di lunghezza prestabilita, è meglio procurarsi un rotolo di cavo e tagliare i cavi della lunghezza necessaria. Ciò garantisce che ci sia solo una quantità minima di cavo in esccesso. Tuttavia,anche se l'amplificatore è sceentrato,la lunghezza dei cavi utilizzati per ciascuna coppia di altoparanti deve essere identica. Ciò mantiene uguale l'impedenza su ciascun canale,cosa che garantisce che i livelli di volume, gli intervalli di frequenza e le tonalità siano identiche. Cavo in excesso deve essere snodato avanti e indietro,non imbobinato,per evitare di create un induttore/un'antenna per segnali radio vaganti.

Prima di effettuare i collegamenti, tagliare ciascun tratto di cavo della dimensione adeguata. Annotarsi i segni sul filo per differenziarre tra ciascun conduttore. Talvolta le marcature identificano chiaramente un lato positivo e uno negativo. Alcuni comuni marcatori / caratteri identificatori di polo positivo e negativo sono:

Positivo Negativo
Rosso	Nero
Rame	Argento
+++---

In numerousi casi, il contrassegno è una singola striscia sul manicotto di uno dei connettori. In quello caso, il lato con la striscia è solitamente considerato quello positivo, ma non importa perché si utilizzi la striscia in maniera costante o sempre come positiva o sempre come negativa.

Una volta pronti a preparare i fili dell'altoparlante, separare innanzitutto 101 mm di filo, quindi spellare circa 6 mm di isolante dall'estremità e girarla per evitare refoli vaganti. Se si intende utilizzato spine a banana o a perno (altamente consigliato), installare le spine sul filo.

Verniciatura

La griglia e il telaio possono essere verniciati per abbinarsi alle pareti o al soffitto, rendendo l'altoparlante ancor più mimetico. Procedere come indicate di seguito per verniciare in maniera sicuraenza danneggiare l'altoparlante.

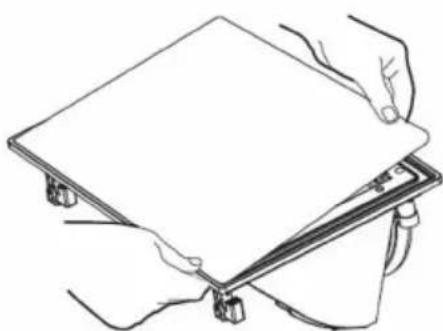

1. Rimuovere interamente la griglia sollevando il bordo per estrarla dal corpo dell'altoparlante.
2. Rimuovere il tappetino in feltro dal retro della griglia.
3. Verniciare la griglia dell'altoparlante. É meglio utilizzato vernice spray per evitare che la vernice otturi i fori della griglia.
4. Lasciare che la vernice asciughi completeness; quindi fissare nuovamente il tappetino in feltro sul retro della griglia.
5. Prima di procedere con l'installazione, assicurarsi che i fori della griglia non siano ostruiti alla vernice.

Contenuti della confezione

DN-108LF

Modello di installmente

Staffa di montaggio

Griglia dell'subwoofer

(4) viti

(4) rondelle

Connettore Euroblock a 4 poli

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere i requisiti diSYSTEMA completi, ottenere informazioni in merito alla compatibilità e per la registrazione del prodotto, recarsi al site Web di Denon Professional: denominpro.com.

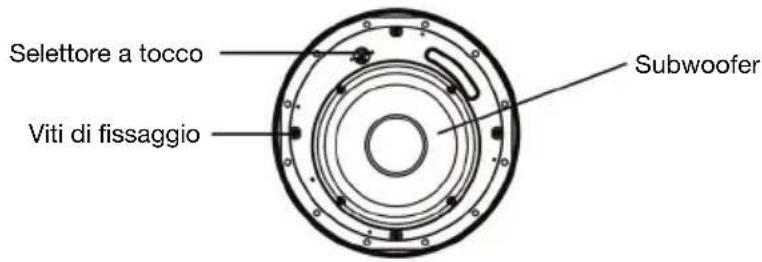

Schema dell'subwoofer

Vista dall'alto

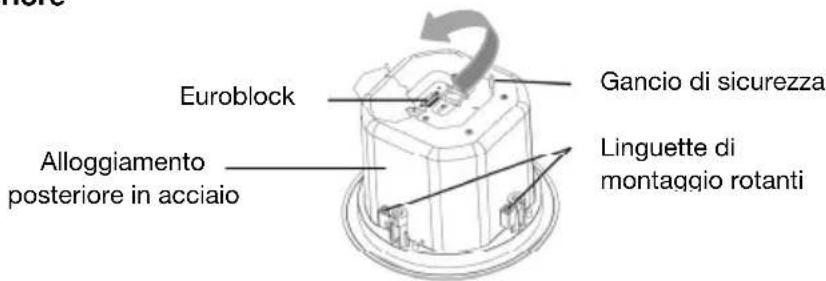

Vista posteriore

Installazione

Per garantire un'installazione fidadabile, seguire attendamente i passaggi seguenti:

1. Assemblare la staffa di montaggio dell'subwoofer (vedi grafico qui di seguito) prendendo uno degliassi di allineamento e infilandolo sotto il solco nella staffa di montaggio a "C" dell'subwoofer. Collocare il prodotto nella sece desiderata e serviri di 2 viti e 2 rondelle per collegarlo. Ripeterethiso procedimento sul lato opposito assicurandomi che i fori siano allineati in maniera uniforme.

1. Determinare la posizione dell'subwoofer tenendo conte di eventuali ostruzioni a livello del soffitto. Nota bene: è richiesto uno spazio libero di 8.7" (222 mm) al di sopra del lato inferiore del soffitto. Il diametro di taglio è pari a 10.7" (273 mm).
2. Rimuovere lo spazio del soffitto e posizionare la staffa di montaggio a C dell'subwoofer in modo che si adatti al foro praticato. Serviri di un cavo di sicurezza metallico con un gancio a molla (venduto separamente) e avvolgerlo attorno a una trave da un capo. Serviri di una vite per montare il cavo di sicurezza fissando la staffa di montaggio dell'subwoofer alla trave attorno alla quale è stato avvolto il cavo di sicurezza stesso. Assicurarsi che la testa della vite copra la superficie del relative foro.
3. Rimuovere l'Euroblock a 4 polo in dotazione dall'subwoofer e collegarlo al cavo dell'subwoofer (sida lo schema qui di seguito).

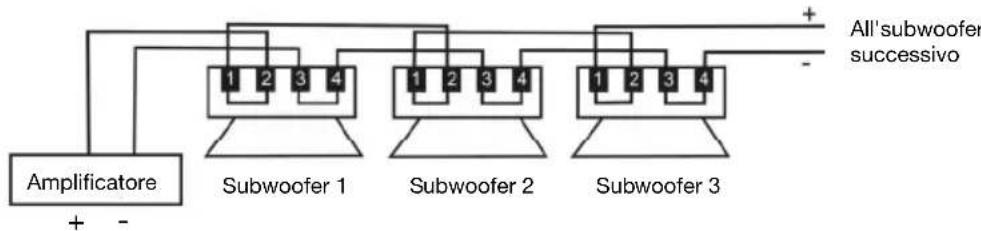

1. Servirsi dei terminali di collegamento in dotazione (si veda lo schema qui di seguito). Quando viene utilizzato quello metod di cablaggio, bisogna tenere presente che quando un subwoofer non è collegato alla rete elettrica non vi è alcun percorso per gli subwoofer successivi. Un'alternativa può essere quella di cablare i cavi in ingresso e in uscita in parallelo. Il polo 2 è + il polo 3 è - (si veda lo schema qui di seguito).

1. Inserire il connettore Euroblock pre-cablato assicurandosi di rispettare le giuste polarita.

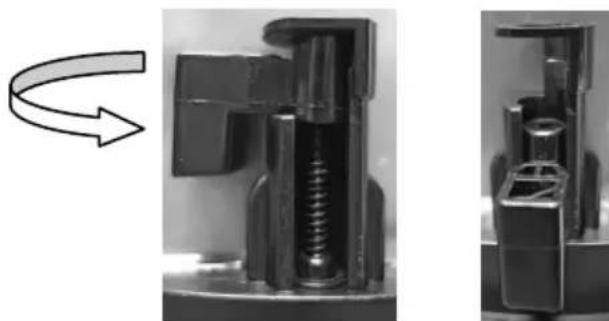

2. Iniziare a insere l'subwoofer nell'apposita staffa di montaggio a "C". Assicurarsi di collegare il gancio a molla al gancio di sicurezza posto sul retro dell'subwoofer. Quando l'subwoofer è in linea con il soffitto lasciando solo il bordo nero magnetico esposto, iniziare a stringere le 4 viti di fissaggio collegate alle linguette di montaggio (si vedà l'immagine qui di seguito). Le viti gireranno automaticamente una volta che si inizia a farle ruotare in senso orario. Ripetere l'operazione per tutte e 4 le linguette assicurandomosi di non serrareccessivamente le viti.

Nota bene: prima di collocare l'subwoofer sul soffitto, assicurarsi che tutte le viti di fissaggio siano girante interamente in senso antiorario in modo tale che le linguette di montaggio tocchino il lato dell'alloggiamento posteriori in acciaio.

Nota bene: assicurarsi di posizionare l'subwoofer in modo tale che le linguette di montaggio non vengano a trovarsi al di sopra dell'apertura nella staffa di montaggio a C.

1. Serviri di un cacciavite a testa piatta per far ruotare il selettore a tocco in modo che la giusta alimentazione si trovi in corrispondenza della freccia. Va notato che vi sono scale distinte a 70V e a 100V a seconda della tensione di linea utilizzata (si veda il grafico qui di seguito). Il trasformatatore più理会 è passato selezionando la posizione a 8 ohm. Potrebbe essere meglio lasciare la griglia staccata fino a quando la configurazione dell'alimentazione non è complete, in caso sia necessario praticare delle messe a punto.

1. Fissare la griglia magnetica sull'subwoofer.
