BEDIENUNGSANLEITUNG DN108LF DENON
ers d’autres subwoofers15

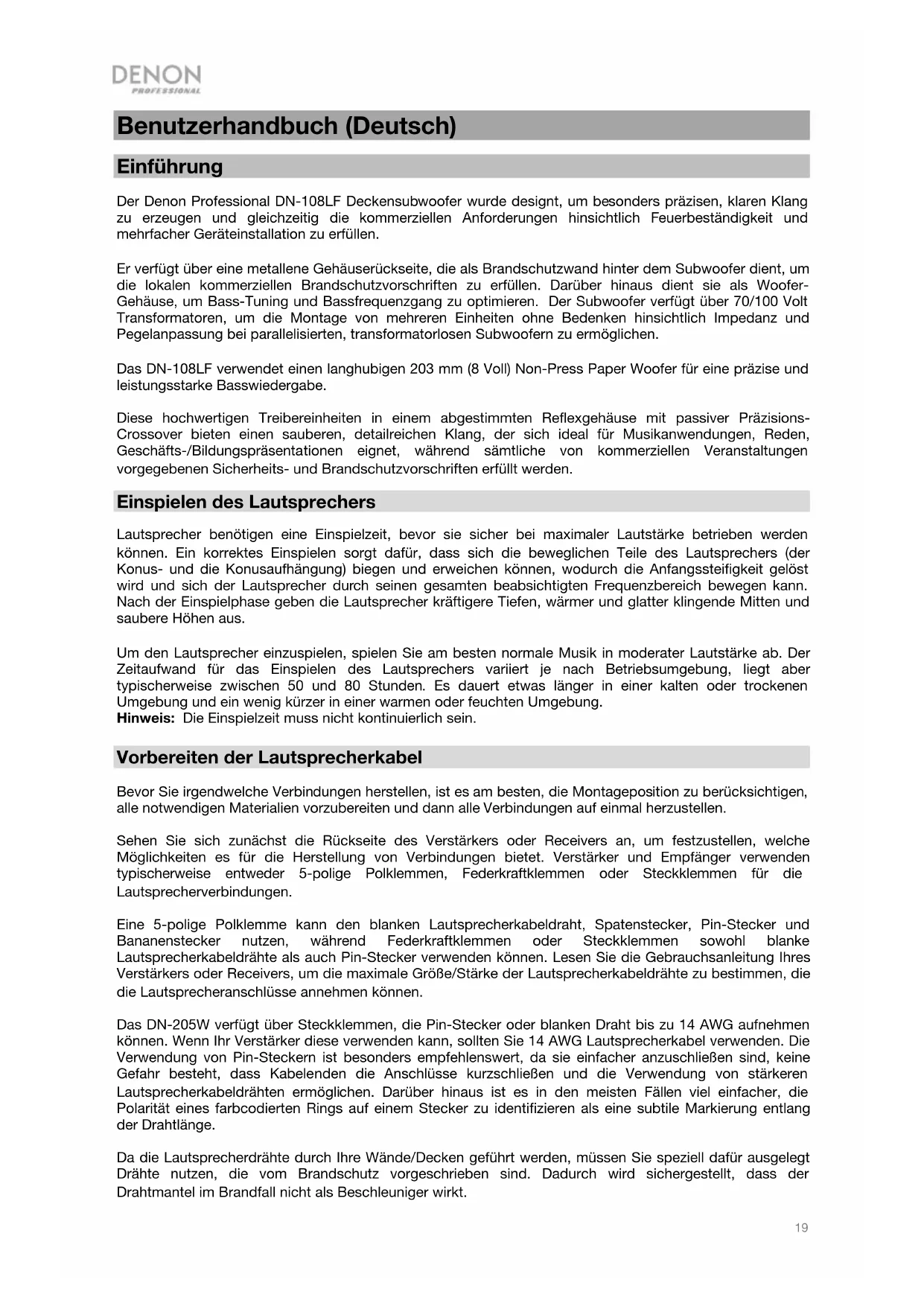

Benutzerhandbuch (Deutsch) Einführung Der Denon Professional DN-108LF Deckensubwoofer wurde designt, um besonders präzisen, klaren Klang zu erzeugen und gleichzeitig die kommerziellen Anforderungen hinsichtlich Feuerbeständigkeit und mehrfacher Geräteinstallation zu erfüllen. Er verfügt über eine metallene Gehäuserückseite, die als Brandschutzwand hinter dem Subwoofer dient, um die lokalen kommerziellen Brandschutzvorschriften zu erfüllen. Darüber hinaus dient sie als Woofer- Gehäuse, um Bass-Tuning und Bassfrequenzgang zu optimieren. Der Subwoofer verfügt über 70/100 Volt Transformatoren, um die Montage von mehreren Einheiten ohne Bedenken hinsichtlich Impedanz und Pegelanpassung bei parallelisierten, transformatorlosen Subwoofern zu ermöglichen. Das DN-108LF verwendet einen langhubigen 203 mm (8 Voll) Non-Press Paper Woofer für eine präzise und leistungsstarke Basswiedergabe. Diese hochwertigen Treibereinheiten in einem abgestimmten Reflexgehäuse mit passiver Präzisions- Crossover bieten einen sauberen, detailreichen Klang, der sich ideal für Musikanwendungen, Reden, Geschäfts-/Bildungspräsentationen eignet, während sämtliche von kommerziellen Veranstaltungen vorgegebenen Sicherheits- und Brandschutzvorschriften erfüllt werden. Einspielen des Lautsprechers Lautsprecher benötigen eine Einspielzeit, bevor sie sicher bei maximaler Lautstärke betrieben werden können. Ein korrektes Einspielen sorgt dafür, dass sich die beweglichen Teile des Lautsprechers (der Konus- und die Konusaufhängung) biegen und erweichen können, wodurch die Anfangssteifigkeit gelöst wird und sich der Lautsprecher durch seinen gesamten beabsichtigten Frequenzbereich bewegen kann. Nach der Einspielphase geben die Lautsprecher kräftigere Tiefen, wärmer und glatter klingende Mitten und saubere Höhen aus. Um den Lautsprecher einzuspielen, spielen Sie am besten normale Musik in moderater Lautstärke ab. Der Zeitaufwand für das Einspielen des Lautsprechers variiert je nach Betriebsumgebung, liegt aber typischerweise zwischen 50 und 80 Stunden. Es dauert etwas länger in einer kalten oder trockenen Umgebung und ein wenig kürzer in einer warmen oder feuchten Umgebung. Hinweis: Die Einspielzeit muss nicht kontinuierlich sein. Vorbereiten der Lautsprecherkabel Bevor Sie irgendwelche Verbindungen herstellen, ist es am besten, die Montageposition zu berücksichtigen, alle notwendigen Materialien vorzubereiten und dann alle Verbindungen auf einmal herzustellen. Sehen Sie sich zunächst die Rückseite des Verstärkers oder Receivers an, um festzustellen, welche Möglichkeiten es für die Herstellung von Verbindungen bietet. Verstärker und Empfänger verwenden typischerweise entweder 5-polige Polklemmen, Federkraftklemmen oder Steckklemmen für die Lautsprecherverbindungen. Eine 5-polige Polklemme kann den blanken Lautsprecherkabeldraht, Spatenstecker, Pin-Stecker und Bananenstecker nutzen, während Federkraftklemmen oder Steckklemmen sowohl blanke Lautsprecherkabeldrähte als auch Pin-Stecker verwenden können. Lesen Sie die Gebrauchsanleitung Ihres Verstärkers oder Receivers, um die maximale Größe/Stärke der Lautsprecherkabeldrähte zu bestimmen, die die Lautsprecheranschlüsse annehmen können. Das DN-205W verfügt über Steckklemmen, die Pin-Stecker oder blanken Draht bis zu 14 AWG aufnehmen können. Wenn Ihr Verstärker diese verwenden kann, sollten Sie 14 AWG Lautsprecherkabel verwenden. Die Verwendung von Pin-Steckern ist besonders empfehlenswert, da sie einfacher anzuschließen sind, keine Gefahr besteht, dass Kabelenden die Anschlüsse kurzschließen und die Verwendung von stärkeren Lautsprecherkabeldrähten ermöglichen. Darüber hinaus ist es in den meisten Fällen viel einfacher, die Polarität eines farbcodierten Rings auf einem Stecker zu identifizieren als eine subtile Markierung entlang der Drahtlänge. Da die Lautsprecherdrähte durch Ihre Wände/Decken geführt werden, müssen Sie speziell dafür ausgelegt Drähte nutzen, die vom Brandschutz vorgeschrieben sind. Dadurch wird sichergestellt, dass der Drahtmantel im Brandfall nicht als Beschleuniger wirkt.20
Anstatt Lautsprecherkabel mit fixer Länge zu verwenden, empfiehlt es sich, eine Rolle zu verwenden und die Drähte auf die erforderliche Länge zuzuschneiden. Dadurch wird sichergestellt, dass nur wenig überschüssiger Draht verbleibt. Auch wenn Ihr Verstärker außermittig ist, sollten die Längen des Drahtes für jedes Lautsprecherpaar identisch sein. Dadurch wird die Impedanz auf jedem Kanal gleich gehalten, so dass die Lautstärke, die Frequenzbereiche und die Tonwerte identisch sind. Jeder überschüssige Draht sollte hin und her geschlängelt - jedoch nicht gewickelt - werden, um eine Induktivität/Antenne für Streufunksignale zu vermeiden. Schneiden Sie jede Drahtlänge zurecht bevor Sie den tatsächlichen Anschluss herstellen. Achten Sie auf die Markierungen am Draht, die bei jedem Leiter unterschiedlich sind. Manchmal kennzeichnet die Markierung klar eine positive und negative Seite. Einige häufige deutlich positive und negative Markierungen oder Kennzeichen sind: Positiv Negati

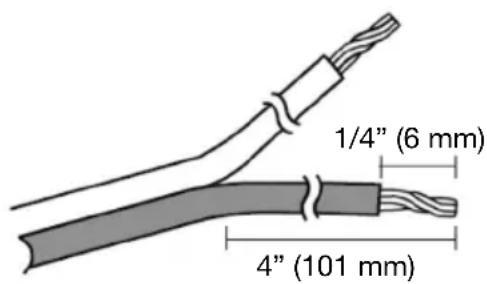

Rot Schwarz Kupfer Silber + + + - - - In vielen Fällen ist die Markierung ein einzelner Streifen am Mantel auf einem der Stecker. In diesem Fall gilt die Seite mit dem Streifen im Allgemeinen als die positive Seite. Dies spielt jedoch wirklich keine Rolle, solange Sie konsistent sind und den Streifen entweder immer als positiven oder immer als negativen Leiter verwenden. Wenn Sie bereit sind, Ihre Lautsprecherdrähte vorzubereiten, trennen Sie zunächst etwa 4” (101 mm) vom Draht und ziehen dann 1/4” (6 mm) Isolierung vom Ende ab, um lose Kabelenden zu vermeiden. Wenn Sie Bananen- oder Pin- Stecker (besonders empfehlenswert) verwenden möchten, montieren Sie die Stecker am Kabel.
Lackierung Das Gitter und der Rahmen können lackiert werden, um der Wand- oder Deckenfarbe zu entsprechen, wodurch sich der Lautsprecher noch besser in die Umgebung einfügt. Führen Sie die folgenden Schritte aus, um den Lautsprecher ohne Schäden zu lackieren.
1. Entfernen Sie das Gitter vollständig, indem Sie die Kante anheben,
um es vom Lautsprechergehäuse abzuziehen.
2. Entfernen Sie die Filzmatte von der Rückseite des Gitters.
3. Lackieren Sie das Lautsprechergitter. Es empfiehlt sich, Sprühfarbe
zu verwenden, um zu verhindern, dass die Gitterlöcher verstopfen.
4. Lassen Sie die Farbe komplett trocknen; Bringen Sie anschließend die Filzmatte auf der Rückseite des
5. Bevor Sie mit der Montage beginnen, vergewissern Sie sich, dass die Löcher im Gitter nicht durch die
Farbe blockiert werden. Lieferumfang DN-108LF Montagevorlage Montagehalterung Subwoofer grill (4) Schrauben (4) Unterlegscheiben 4-Pin Euroblock-Anschlüsse Benutzerhandbuch Sicherheitshinweise und Garantieinformationen 1/4” (6 mm) 4” (101 mm)21 Befesti
sschrauben Subwoofer Wahlschalter

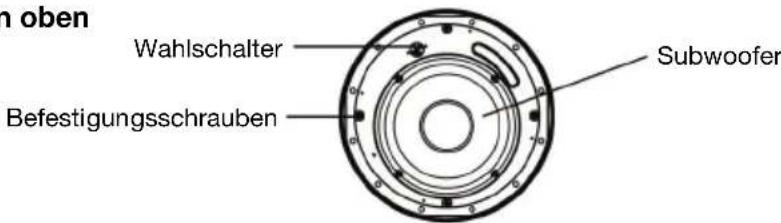

Kundendienst Für die vollständigen Systemanforderungen, Kompatibilitätsdetails und die Registrierung Ihres Produkts besuchen Sie bitte die Denon Website: www.denonpro.com. Subwooferdiagramm Ansicht von oben
Montage Um eine sichere Installation zu gewährleisten, befolgen Sie bitte genau diese Schritte:
1. Montieren Sie die Subwoofer-Montagehalterung (siehe Grafik unten), indem sie einen der
Ausrichtungsbalken unter die Nut in der "C"-förmigen Subwoofer-Montagehalterung bringen. Platzieren Sie den Subwoofer an der gewünschten Stelle und montieren Sie ihn mit den 2 Schrauben und 2 Unterlegscheiben. Wiederholen Sie diesen Vorgang auf der anderen Seite und sorgen Sie gleichzeitig dafür, dass die Löcher gleichmäßig ausgerichtet sind.
2. Bestimmen Sie die Subwooferposition und berücksichtigen Sie dabei etwaige Hindernisse an der
Decke. Beachten Sie, dass ein Abstand von 8.7” (222 mm) oberhalb der unteren Deckenfläche erforderlich ist. Der Durchmesser des Ausschnitts beträgt 10.7” (273 mm).
3. Entfernen Sie die Deckenfläche und positionieren Sie die "C"-förmige Subwoofer-Montagehalterung,
so dass er in das ausgeschnittene Loch passt. Verwenden Sie einen Metallsicherheitsdraht mit einem Karabinerhaken (separat erhältlich) und schlingen Sie ein Ende um einen Balken/einen Träger. Verwenden Sie eine Schraube, um den Sicherheitsdraht zu montieren, indem Sie die Subwoofermontagehalterung am Balken/am Träger befestigen, um den der Sicherheitsdraht gewickelt ist. Sorgen Sie dafür, dass der Schraubenkopf die Oberfläche des Schraubenlochs abdeckt.
4. Entfernen Sie den mit dem Subwoofer mitgelieferten 4 Pin Euroblock und verbinden Sie ihn mit dem
Subwooferkabel (siehe Grafik unten).

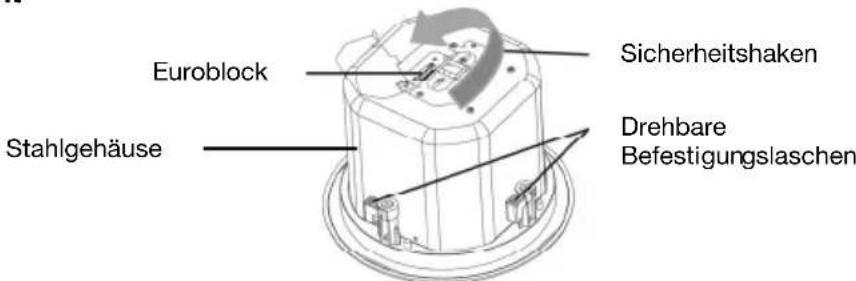

Euroblock Sicherheitshaken Drehbare Befesti
slaschen Stahlgehäuse22

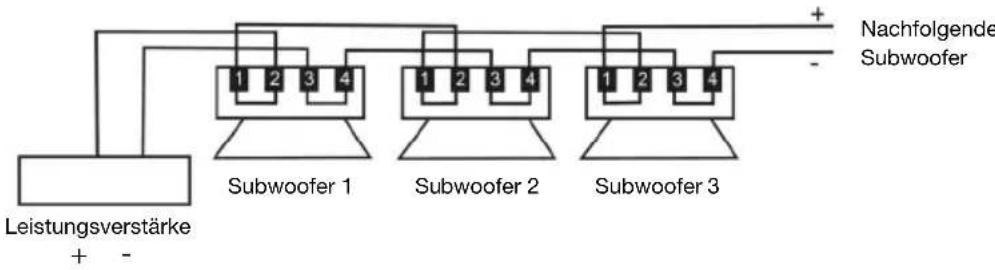

5. Verwenden Sie die vorgesehenen Durchschleifanschlüsse (siehe Grafik unten). Bei dieser
Verdrahtungsmethode muss Ihnen bewusst sein, dass keine weiteren Subwoofer angeschlossen werden können, wenn ein Subwoofers nicht angeschlossen ist. Eine Alternative dazu wäre, eingehende und abgehende Kabel parallel zu verdrahten. Pin 2 ist + und Pin 3 ist - (siehe Grafik unten).
6. Bringen Sie den vorverdrahteten Euroblock-Anschluss ein und achten auf die korrekte Polarität.
7. Beginnen Sie, den Subwoofer in die "C"-förmige Subwoofer-Montagehalterung einzubringen. Sorgen
Sie dafür, dass der Karabiner mit dem Sicherungshaken an der Rückseite des Subwoofers verbunden ist. Wenn der Subwoofer bündig mit der Decke abschließt, so dass nur noch der schwarze magnetische Rand zu sehen ist, ziehen Sie die 4 Befestigungsschrauben fest, die mit den Befestigungslaschen (siehe Grafik unten) verbunden sind. Die Schrauben werden sich automatisch drehen, sobald Sie anfangen, die Schraube im Uhrzeigersinn zu drehen. Wiederholen Sie dies für alle 4 Laschen und achten Sie darauf, die Schrauben nicht zu fest anzuziehen.
Hinweis: Bevor Sie den Subwoofer in die Decke einbringen, stellen Sie sicher, dass alle Befestigungsschrauben komplett gegen den Uhrzeigersinn gedreht wurden, so dass die Befestigungslaschen das Stahlgehäuse berühren. Hinweis: Achten Sie darauf, den Subwoofer so zu positionieren, dass sich die Befestigungslaschen nicht über der Öffnung in der "C"-förmigen Subwoofer-Montagehalterung befinden.
8. Verwenden Sie einen Schlitzschraubendreher, um den Wahlschalter so zu drehen, dass der Pfeil auf
die richtige Leistungseinstellung zeigt. Beachten Sie, dass es getrennte 70V und 100V Skalen gibt, was von der verwendeten Netzspannung abhängt (siehe Grafik unten). Der Transformator kann auch überbrückt werden, indem die 8-Ohm-Position gewählt wird. Am besten setzen Sie den Grill erst ein, wenn die Leistungseinstellung abgeschlossen ist, falls Anpassungen nötig sind.
9. Befestigen Sie den Magnetgrill am Subwoofer.
Nachfolgende Subwoofer Parallel Leistungsverstärke Subwoofer 1 Subwoofer 2 Subwoofer 3 Parallel + -23
