Tipo di prodotto	Trasmettitore audio wireless
Marca	Denon Professional
Modello	DN-202WT
Alimentazione	Rete tramite cavo di alimentazione incluso
Portata di trasmissione	Fino a 30,5 metri
Antenna	Antenna wireless integrata
Ingressi audio	2 x XLR bilanciati, 2 x Jack 6,35 mm sbilanciati
Uscite audio	Wireless verso ricevitore DN-202WR
Modalità audio	Stereo o Mono (selettore)
Indicatore di stato	LED di stato (lampeggiante/fisso)
Indicatore di clip	LED di clip (soglia 0 dB)
Accoppiamento	Tramite tasto dedicato (tenere premuto 3 secondi)
Banda di frequenza	2,4 GHz
Distanza minima dall'utente	20 cm
Contenuto della confezione	DN-202WT, manuale d'uso, cavo di alimentazione, istruzioni di sicurezza
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Conforme alle norme CNR di Industry Canada. Non utilizzare vicino a forni a microonde.

Domande frequenti - DN-202WT DENON

Come accoppiare il DN-202WT con un ricevitore DN-202WR?

Tenere premuto il tasto di accoppiamento del DN-202WT per 3 secondi. Il LED lampeggia rapidamente. Successivamente, entro 15 secondi, tenere premuto il tasto di accoppiamento del DN-202WR per 3 secondi. Attendere che i LED di entrambi i dispositivi siano accesi fissi, indicando l'accoppiamento riuscito.

Cosa fare se il DN-202WT non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato all'ingresso di alimentazione del DN-202WT e a una presa di corrente funzionante.

Perché non c'è audio o l'audio è distorto?

Assicurarsi che tutti i cavi e i dispositivi siano correttamente collegati e non danneggiati. Verificare le impostazioni della sorgente audio, del mixer e degli altoparlanti.

Il DN-202WT ha difficoltà ad accoppiarsi o la connessione è instabile.

Verificare che entrambi i dispositivi siano entro 30,5 metri l'uno dall'altro. Rimuovere gli ostacoli e spegnere i dispositivi che funzionano a 2,4 GHz (forni a microonde, router) nelle vicinanze.

Come impostare la modalità stereo o mono?

Utilizzare il selettore St./Mono sul pannello. Posizione sollevata = stereo, premuta = mono. Per la modalità stereo, rispettare le corrette connessioni L e R.

Cosa significano i LED di stato?

Lampeggio lento (1x/s): non accoppiato. Lampeggio rapido (2x/s): in fase di accoppiamento. Acceso fisso: accoppiato e connesso.

Cosa significano i LED di clip?

Si accendono quando il segnale audio supera 0 dB, indicando una distorsione. Ridurre il volume della sorgente audio.

Posso utilizzare altri cavi oltre a quelli forniti?

Sì, è possibile utilizzare cavi XLR o jack 6,35 mm standard per collegare gli ingressi. Utilizzare il cavo di alimentazione incluso per l'alimentazione.

Qual è la portata massima del DN-202WT?

La portata può raggiungere 30,5 metri in condizioni ideali, senza ostacoli e senza interferenze 2,4 GHz.

Come pulire il DN-202WT?

Scollegare il dispositivo. Pulire la custodia con un panno morbido e asciutto. Non utilizzare prodotti liquidi o abrasivi.

MANUALE UTENTE DN-202WT DENON

Guida per l'uso (Italiano)

Introduzione

DN-202WT è un trasmettitore audio senza fili con un'uscita audio di livello professionale. Utilizzandolo insieme al nostro ricevitore senza fili DN-202WR, vi permetterà di aggiungere una trasmissione audio wireless al vostro sistema audio, eliminando i cavi e l'ingombro senza ridurre la qualità del suono.

Consultate il capitolo Installazione di questa guida per capire come integrare il DN-202WT al vostro sistema audio.

Contenuti della confezione

DN-202WT

Guida

per

l'uso

Adattatore di alimentazione

Manuale di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a questo prodotto (requisiti di sistema, informazioni sulla compatibilità, ecc.) e per la registrazione del prodotto, recarsi alla pagina denonpro.com.

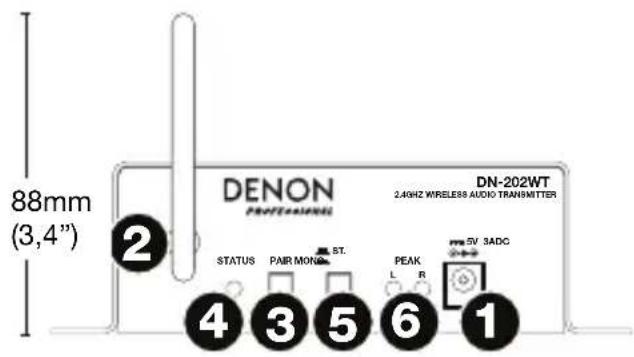

Caratteristiche

1. Presa di alimentazione: Utilizzate l'adattatore incluso per collegare questo alimentatore a una presa. Consultate Installazione per ulteriori informazioni.
2. Antenna wireless: Questa antenna trasmette il segnale audio a un DN-202WR accoppiato che si trovi all'interno della banda. DN-202WT ha una banda di trasmissione di 30,5 metri.

3. Pulsante di accoppiamento: Premere questo pulsante per 3 secondi per permettere al DN-202WT di accoppiarsi con un vicino DN-202WR. Consultare Installazione per ulteriori informazioni.

4. Luce di indicatore: Questo LED indica lo stato di accoppiamento del DN-202WT.

5. Intermittenza lenta (circa una volta al secondo): DN-202WT non è accoppiato al DN-202WR.

6. Intermittenza veloce (circa due volte al secondo): DN-202WT sta “cercando” il DN-202WR.

7. Accesa fissa: DN-202WT è accoppiato al DN-202WR.

8. Selezionatore stereo/mono (St./Mono): Premere questo pulsante per cambiare il segnale audio senza fili in uscita da stereo (posizione in alto) a mono (posizione in basso).

Nota: Per il funzionamento stereo, assicuratevi che gli ingressi di sinistra (L) e di destra (R) siano collegati rispettivamente alle prese di sinistra e di destra.

1. Picchi delle luci: Questi LED si illuminano quando il segnale audio in entrata va in “clipping” (distorsione) a livelli più alti di 0 dB. Se ciò accade, abbassare il volume della sorgente audio.

2. Connettori (XLR bilanciati): Utilizzare i cavi XLR per collegare gli alimentatori alla sorgente audio (mixer, media player, ecc.). Consultare Installazione per ulteriori informazioni.

3. Connettori (sbilanciati, 6,35 mm - 1/4"): Utilizzare i cavi 6,35 mm (1/4") per collegare gli alimentatori alla sorgente audio (mixer, media player, ecc.). Consultare Installazione per ulteriori informazioni.

Installazione

Per un esempio di come installare il DN-202WT, fate riferimento al diagramma di Esempio che trovate più avanti in questa sezione.

Gli articoli non elencati in Introduzione > Contenuto della confezione sono venduti separatamente.

Importante:

Per il funzionamento stereo, assicuratevi che gli ingressi di sinistra e di destra siano collegati rispettivamente alle prese di sinistra e di destra.

Assicuratevi che il DN-202WT e il DN-202WR si trovino ad una distanza massima di 30,5 metri l'uno dall'altro.

Non utilizzare il DN-202WT vicino a un forno a microonde, dato che potrebbe interferire con la ricezione.

1. Utilizzare i cavi XLR o 6,35 mm (1/4") per collegare i connettori del DN-202WT (bilanciati o sbilanciati) al vostro mixer, al media player o ad altre sorgenti audio.
2. Utilizzare l'adattatore incluso per collegare l'alimentatore del DN-202WT a una presa. Si accenderà immediatamente.

3. Connettere il vostro mixer, il media player o un'altra sorgente audio a una presa e accenderlo.

4. Utilizzare i cavi XLR o 6,35 mm (1/4") per collegare le prese del DN-202WR (bilanciate o sbilanciate) ai vostri altoparlanti, al mixer, all'amplificatore o ad altri dispositivi che accettino segnali a livello di linea (assicuratevi che questo dispositivo sia spento).

5. Utilizzare l'adattatore incluso per collegare l'alimentatore del DN-202WR a una presa. Si accenderà immediatamente.
6. Collegate i vostri altoparlanti, mixer, amplificatore o altro dispositivo a una presa, ma non accendetelo ancora.
7. Tenere premuto il pulsante di accoppiamento del DN-202WT per 3 secondi. La sua Luce di Indicazione inizierà a lampeggiare velocemente.
8. Entro 15 secondi circa, tenete premuto il pulsante di accoppiamento del DN-202WR per 3 secondi. La sua luce di indicazione inizierà a lampeggiare velocemente.
   Se dovete accoppiare diversi DN-202WR a un DN-202WT, effettuate questa operazione con ciascun dispositivo entro i 15 secondi.
9. Attendere fino a quando le luci di indicazione su entrambi i DN-202WT e DN-202WR siano fisse (non lampeggianti), a indicare che sono accoppiati.
10. Accendete i vostri altoparlanti, mixer, amplificatori o altri dispositivi. Ora potete utilizzare il DN-202WT e il DN-202WR per ascoltare musica senza fili.

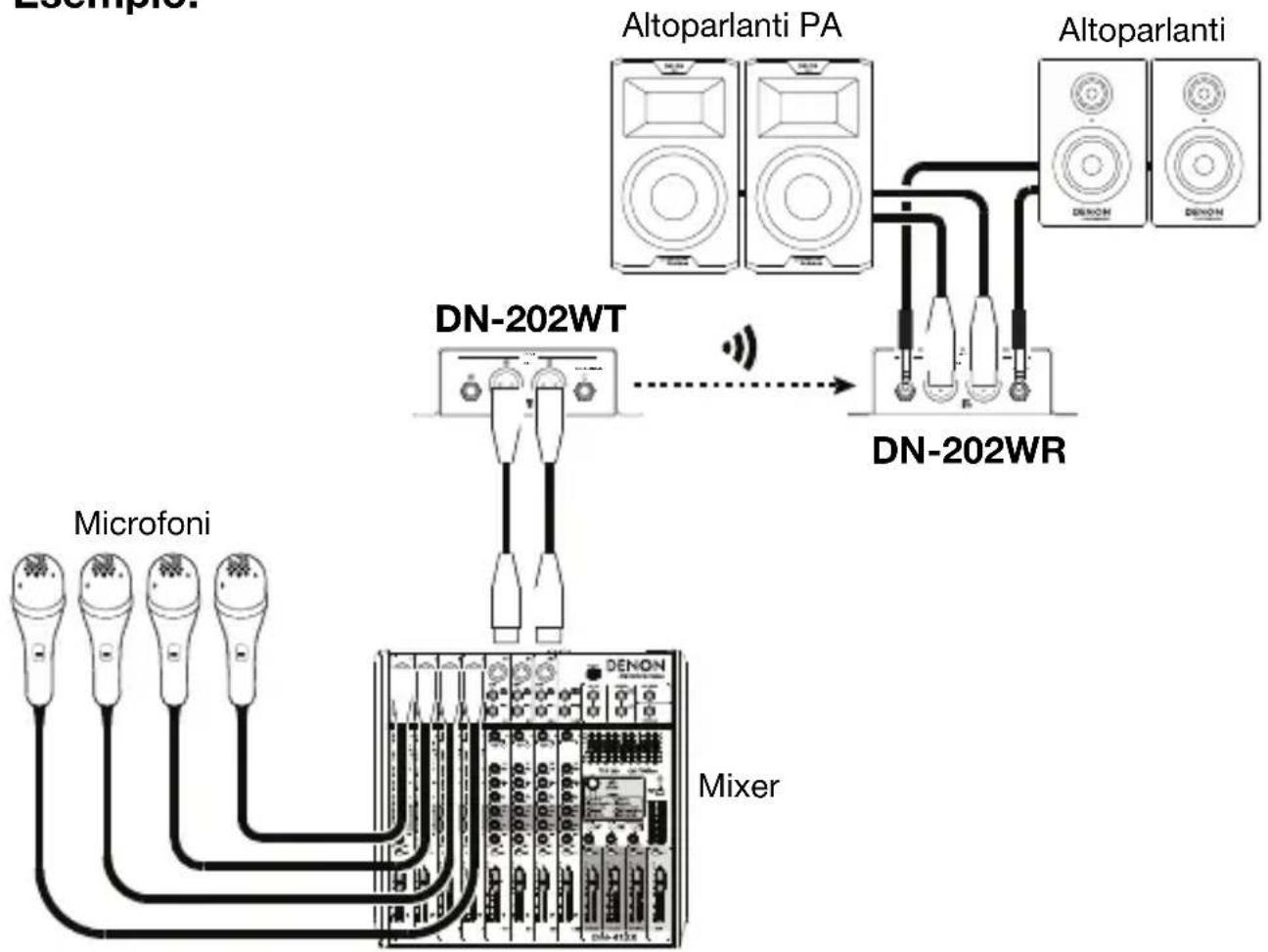

Esempio:

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Risoluzione di problemi

In caso di problemi, innanzitutto verificare quanto segue:

• Assicurarsi che tutti i cavi e tutti i dispositivi collegati siano bel collegati.
- Assicurarsi di utilizzare il DN-202WT come descritto in questa Guida per l'uso.
• Assicurarsi che gli altri dispositivi o media funzionino correttamente.
- Se si ritiene che il DN-202WT non funzioni correttamente, verificare se nella seguente tabella sono presenti il problema specifico e la relativa soluzione.

Problema:	Soluzione: Si veda:
Non si accende.	Assicurarsi che l'ingresso di alimentazione del DN-202WT sia collegato a una presa di alimentazione utilizzando l'adattatore in dotazione.
Il DN-202WT non produce alcun suono o il suono è distorto.	Assicurarsi che tutti i cavi e i collegamenti ai dispositivi siano sicuri e corretti.Assicurarsi che non vi siano cavi danneggiati.Assicurarsi che le impostazioni sul altoparlante, mixer, ecc. siano corrette.

Problema:	Soluzione:	Si veda:
DN-202WT non si accoppia con il DN-202WR o ha difficoltà nel mantenere una connessione.	Assicuratevi che le prese di alimentazione del DN-202WT e del DN-202WR siano collegate correttamente alle prese tramite gli adattatori inclusi.Assicuratevi che il DN-202WT e il DN-202WR si trovino ad una distanza massima di 30,5 metri l’uno dall’altro.Se possibile, rimuovere qualsiasi ostacolo tra il DN-202WT e il DN-202WR.Se possibile, spegnere o rimuovere qualunque dispositivo che trasmetta su una frequenza di 2,4 Ghz. Questi dispositivi potrebbero infatti causare interferenze.	Installazione
