Tipo de producto	Transmisor de audio inalámbrico
Marca	Denon Professional
Modelo	DN-202WT
Alimentación	Red eléctrica mediante cable de alimentación incluido
Alcance de transmisión	Hasta 30,5 metros
Antena	Antena inalámbrica integrada
Entradas de audio	2 x XLR balanceadas, 2 x Jack 6,35 mm no balanceadas
Salidas de audio	Inalámbricas hacia el receptor DN-202WR
Modo de audio	Estéreo o Mono (selector)
Indicador de estado	LED de estado (intermitente/continua)
Indicador de recorte	LED de recorte (umbral 0 dB)
Emparejamiento	Mediante botón dedicado (mantener presionado 3 segundos)
Banda de frecuencia	2,4 GHz
Distancia mínima del usuario	20 cm
Contenido de la caja	DN-202WT, guía de uso, cable de alimentación, instrucciones de seguridad
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos.
Seguridad	Conforme a las normas CNR de Industry Canada. No usar cerca de un horno microondas.

Preguntas frecuentes - DN-202WT DENON

¿Cómo emparejar el DN-202WT con un receptor DN-202WR?

Mantenga presionado el botón de emparejamiento del DN-202WT durante 3 segundos. El LED parpadea rápidamente. Luego, dentro de 15 segundos, mantenga presionado el botón de emparejamiento del DN-202WR durante 3 segundos. Espere hasta que los LED de ambos dispositivos estén fijos, indicando emparejamiento exitoso.

¿Qué hacer si el DN-202WT no se enciende?

Verifique que el cable de alimentación esté correctamente conectado a la entrada de alimentación del DN-202WT y a una toma de corriente funcional.

¿Por qué no hay sonido o el sonido está distorsionado?

Asegúrese de que todos los cables y dispositivos estén correctamente conectados y no dañados. Verifique los ajustes de su fuente de audio, mesa de mezclas y altavoces.

El DN-202WT tiene problemas para emparejarse o la conexión es inestable.

Verifique que ambos dispositivos estén a menos de 30,5 metros el uno del otro. Elimine obstrucciones y apague dispositivos que funcionen en 2,4 GHz (microondas, routers) cerca.

¿Cómo ajustar el modo estéreo o mono?

Use el selector St./Mono ubicado en el panel. Posición levantada = estéreo, presionada = mono. Para el modo estéreo, respete las conexiones L y R correctas.

¿Qué significan los LED de estado?

Parpadeo lento (1x/s): no emparejado. Parpadeo rápido (2x/s): emparejando. Fijo: emparejado y conectado.

¿Qué significan los LED de recorte?

Se encienden cuando la señal de audio supera 0 dB, indicando distorsión. Reduzca el volumen de la fuente de audio.

¿Puedo usar otros cables que no sean los proporcionados?

Sí, puede usar cables XLR o jack de 6,35 mm estándar para conectar las entradas. Use el cable de alimentación incluido para la alimentación.

¿Cuál es el alcance máximo del DN-202WT?

El alcance puede llegar a 30,5 metros en condiciones ideales, sin obstáculos y sin interferencias de 2,4 GHz.

¿Cómo limpiar el DN-202WT?

Desconecte el dispositivo. Limpie la carcasa con un paño suave y seco. No use productos líquidos ni abrasivos.

MANUAL DE USUARIO DN-202WT DENON

Guía del usuario (Español)

Introducción

El DN-202WT es un transmisor de audio inalámbrico con salidas de audio de grado profesional. En conjunción con nuestros receptores inalámbricos DN-202WR, le permite añadir la transmisión inalámbrica de audio a su sistema de audio —reduciendo los cables y la aglomeración de equipos sin reducir la calidad del sonido.

Consulte el capítulo Instalación de esta guía para aprender a integrar el DN-202WT con su sistema de audio.

Contenido de la caja

DN-202WT Guía del usuario

Adaptador de corriente Manual sobre la seguridad y garantía

Soporte

Para obtener la información más reciente acerca de este producto (requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite denonpro.com.

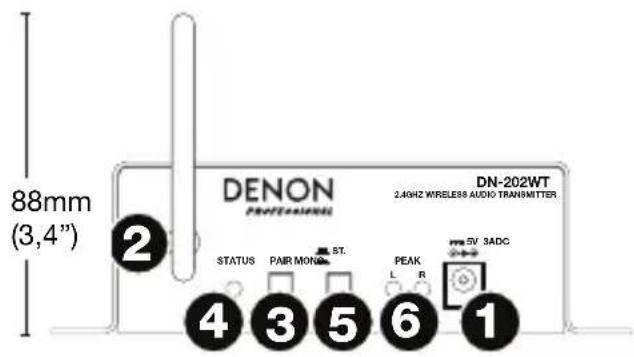

Características

1. Entrada de corriente: Utilice el adaptador de corriente incluido para conectar esta entrada a una toma de corriente. Consulte Instalación para más información.
2. Antena inalámbrica Esta antena transmite la señal de audio a un DN-202WR apareado que esté dentro del alcance. El DN-202WT tiene un alcance de transmisión de 30,5 metros (100 pies).

3. Botón de apareamiento: Mantenga pulsado este botón durante 3 segundos para que el DN-202WT esté disponible para aparearlo a un DN-202WR cercano. Consulte Instalación para más información.

4. Luz de estado: Este LED indica el estado de apareamiento del DN-202WT:

5. Parpadeo lento (aproximadamente una vez por segundo): El DN-202WT no está apareado a un DN-202WR.

6. Parpadeo rápido (aproximadamente dos veces por segundo): El DN-202WT está “buscando” un DN-202WR.

7. Encendido permanente: El DN-202WT está apareado a un DN-202WR.

8. Selector estéreo/mono (ST/Mono): Pulse este botón para ajustar la señal de audio inalámbrico saliente a estéreo (posición levantada) o mono (posición deprimida).

Nota: Para operación estéreo, asegúrese de que las entradas izquierda (L) y derecha (R) estén conectadas a las salidas izquierda y derecha, respectivamente.

1. Luces de pico: Estos LED se encienden cuando la señal de audio entrante se está "recortando" (distorsionando) a niveles superiores a 0 dB. Si esto ocurre, reduzca el nivel de volumen de su fuente de audio.

2. Entradas (XLR balanceadas): Utilice cables XLR para conectar estas entradas a su fuente de audio (mezclador, reproductor de medios, etc.). Consulte Instalación para más información.

3. Entradas (6,35 mm / 1/4 pulg. no balanceadas): Utilice cables de 6,35 mm (1/4 pulg.) para conectar estas entradas a su fuente de audio (mezclador, reproductor de medios, etc.). Consulte Instalación para más información.

Instalación

Para conocer un ejemplo de cómo podría instalar un DN-202WT, consulte el diagrama Ejemplo más adelante en esta sección.

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

Importante:

Para operación estéreo, asegúrese de que las entradas izquierda y derecha estén conectadas a las salidas izquierda y derecha, respectivamente.

Asegúrese de que el DN-202WT y el DN-202WR estén dentro de los 30,5 m (100 pies) de distancia entre ellos.

No utilice el DN-202WT cerca de un horno de microondas, puesto que puede interferir con la recepción.

1. Use cables XLR o de 6,35 mm (1/4 pulg.) para conectar las entradas del DN-202WT (balanceadas o no balanceadas) a su mezclador, reproductor de medios u otra fuente de audio.
2. Utilice el adaptador de corriente incluido para conectar la entrada de corriente del DN-202WT a una toma de corriente. Se encenderá inmediatamente.

3. Conecte su mezclador, reproductor de medios u otra fuente de audio a una toma de corriente y luego enciéndalo.

4. Utilice cables XLR o de 6,35 mm (1/4 pulg.) para conectar las salidas del DN-202WR (balanceadas o no balanceadas) a sus altavoces, mezclador, amplificador u otro dispositivo que acepte entradas de nivel de línea (asegúrese de que este dispositivo esté apagado).

5. Utilice el adaptador de corriente incluido para conectar la entrada de corriente del DN-202WR a una toma de corriente. Se encenderá inmediatamente.
6. Conecte sus altavoces, mezclador, amplificador u otro dispositivo de salida a una toma de corriente pero no lo encienda aún.
7. Mantenga pulsado el botón Pair (Apareamiento) en la unidad durante 3 segundos. Su luz Status comenzará a parpadear rápidamente.
8. Dentro de aproximadamente 15 segundos, mantenga pulsado el botón Pair (Apareamiento) del DN-202WR durante 3 segundos. Su luz Status comenzará a parpadear rápidamente.
   Si necesita aparevar varias unidades DN-202WR al DN-202WT, realice este paso con todos ellos dentro de los 15 segundos.
9. Espere hasta que las luces Status del DN-202WT y el DN-202WR estén encendidas en forma permanente (no parpadeando), indicando que están apareados.
10. Encienda sus altavoces, mezclador, amplificador u otros dispositivos de salida. Ahora puede utilizar el DN-202WT y el DN-202WR para reproducir audio en forma inalámbrica.

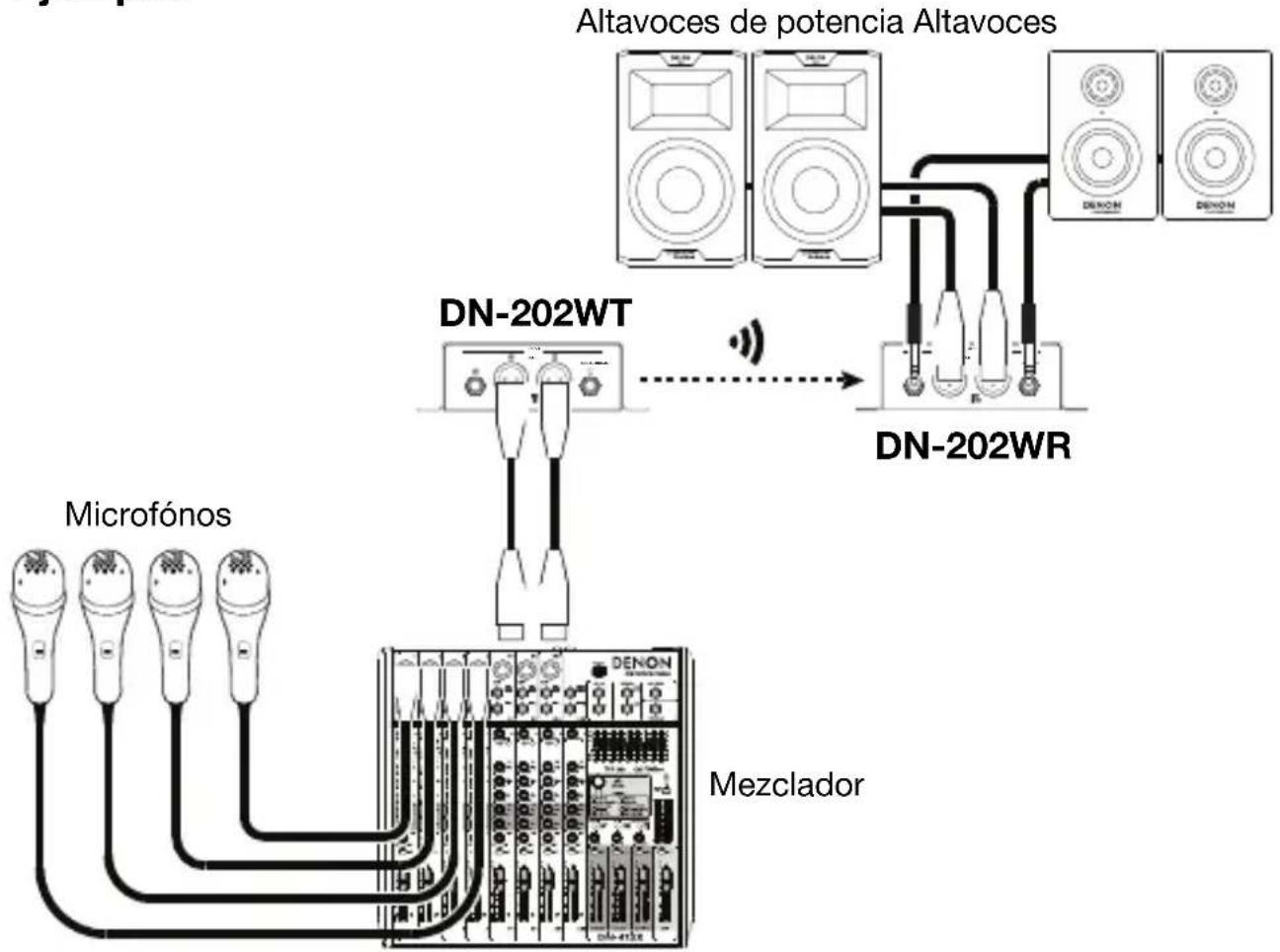

Ejemplo:

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

Solución de problemas

Si experimenta problemas, intente estas soluciones primero:

• Asegúrese de que todos los cables y demás dispositivos conectados estén conectados firme y correctamente.
• Asegúrese de estar utilizando el DN-202WT como describe esta Guía del usuario.
• Asegúrese de que todos sus otros dispositivos o medios funcionen correctamente.
• Si cree que el DN-202WT no está funcionando correctamente, busque su problema y solución en la siguiente tabla.

Problema:	Solución: Consulte:
La unidad no se enciende.	Asegúrese de que la entrada de corriente del DN-202WT esté conectada correctamente a una toma de corriente utilizando el adaptador de corriente incluido.

Problema:	Solución: Consulte:
El DN-202WT no emite ningún sonido o el sonido está distorsionado.	Asegúrese de que todas las conexiones de cables y dispositivos estén firmes y correctas.Asegúrese de que ninguno de los cables esté dañado.Asegúrese de que los ajustes en su altavoz, mezclador, etc. sean correctos.	Instalación
El DN-202WT no se aparea a un DN-202WR o tiene problemas para mantener una conexión.	Asegúrese de que las entradas de corriente del DN-202WT y el DN-202WR estén conectadas correctamente a las tomas de corriente utilizando los adaptadores de corriente incluidos.Asegúrese de que el DN-202WT y el DN-202WR estén dentro de los 30,5 m (100 pies) de distancia entre ellos.Si es posible, elimine las obstrucciones existentes entre el DN-202WT y el DN-202WR.Si es posible, apague o retire todos los dispositivos cercanos que transmiten en la frecuencia de 2,4 GHz. Estos dispositivos pueden causar interferencia.	Instalación
