MANUAL DE USUARIO Convoy DENON

• Reset the Bluetooth connection on your audio device by turning Bluetooth off and back on. You can find this under the Bluetooth menu in the Settings for your phone or other audio device. If this does not work, and you have connected to Convoy before, find Convoy in the list of available or previously connected devices in your audio device's Bluetooth menu, tap the "gear" or “i” icon located next to it and then select Unpair or Forget. Turn Convoy off and back on and try pairing again once it reappears in your available devices list. Note: If Convoy has been paired to another audio device recently that is still within range, you may need to repeat this process with that audio device to fully disconnect.10 Guía del usuario (Español) Introducción Gracias por comprar el Convoy. En Denon Professional, el rendimiento y la confiabilidad significan tanto para nosotros como para usted. Por eso es que diseñamos nuestros equipos con una sola cosa en mente—hacer que pueda tocar su mejor interpretación. Contenido de la caja Convoy (2) Antenas UHF (2) Micrófonos inalámbricos de mano Cable de alimentación Guía del usuario Manual sobre la seguridad y garantía Soporte Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite denonpro.com. Para soporte adicional del producto, visite denonpro.com/support. Baterías recargables Las baterías de plomo-ácido recargables son del mismo tipo que se usa en los automóviles. Al igual que con la batería del vehículo, la forma en que se usa tiene una influencia significativa en la duración de su vida útil. Con un uso y tratamiento correctos, una batería de plomo-ácido puede durar varios años. He aquí algunas recomendaciones para prolongar la vida útil de la batería interna. Uso general Cargue completamente la batería antes de utilizando el altavoz. Cargue la batería completamente después de cada uso. Almacenamiento Para lograr la mayor longevidad del producto, no lo almacene a temperaturas muy altas (superiores 32 °C / 90 °F) o muy frías (inferiores a 0 °C / 32 °F). Es aceptable dejar su sistema de sonido enchufado. No sobrecargará la batería. Si deja que el nivel de la batería baje y no la carga durante 6 meses, puede perder permanentemente su capacidad. Reparación Si la batería no se carga, póngase en contacto con Denon Professional en denonpro.com. Disposición final Lleve la unidad a un centro de reciclaje o deséchela de acuerdo a las ordenanzas locales.11 Precauciones importantes para la seguridad Para tener en cuenta: Denon Professional e inMusic no son responsables del uso de sus productos o el mal uso de esta información para cualquier propósito. Denon Professional e inMusic no son responsables del mal uso de sus productos causados por la omisión del cumplimiento de los procedimientos de inspección y mantenimiento. Para más información, consulte también el manual de seguridad y garantía incluido. Precaución: Para reducir el riesgo de shock eléctrico, no conecte el Convoy a una toma de corriente cuando la rejilla está desmontada.

Nivel de sonido La exposición a niveles muy Denons de ruido puede causar pérdidas auditivas permanentes. La Administración de Seguridad y Salud Ocupacional de EE.UU. (OSHA) ha especificado los niveles de exposición permisibles a ciertos niveles de ruido. Según la OSHA, la exposición a niveles de presión sonora (SPL) elevados que excedan estos límites puede causar pérdidas auditivas. Cuando utilice equipos capaces de generar SPL elevados, use protecciones auditivas mientras dichos equipos están en funcionamiento. Horas diarias SPL (dB) Ejemplo 8 90 Música de bajo volumen 6 92 Tren 4 95 Tren subterráneo 3 97 Monitores de escritorio de Denon nivel 2 100 Concierto de música clásica 1,5 102 Remachadora 1 105 Máquina fabril 0,5 110 Aeropuerto 0,25 o menos 115 Concierto de rock12

1. Asegúrese de que todos los artículos indicados en Contenido de la caja estén incluidos

2. Lea el manual sobre la seguridad y la garantía antes de utilizar el producto.

3. Para asegurar una máxima vida útil de la batería, asegúrese de que esté completamente

cargada antes de utilizarla por primera vez.

4. Asegúrese de que el volumen maestro del Convoy esté en cero.

5. Encienda el Convoy.

6. Conecte sus dispositivos.

7. Encienda todo en el siguiente orden:

• fuentes de entrada de audio (por ejemplo, micrófonos, instrumentos, reproductores de CD/MP3)

8. Suba el volumen hasta un nivel confortable.

9. Regrese el volumen maestro a cero y apague el Convoy cuando no lo use.

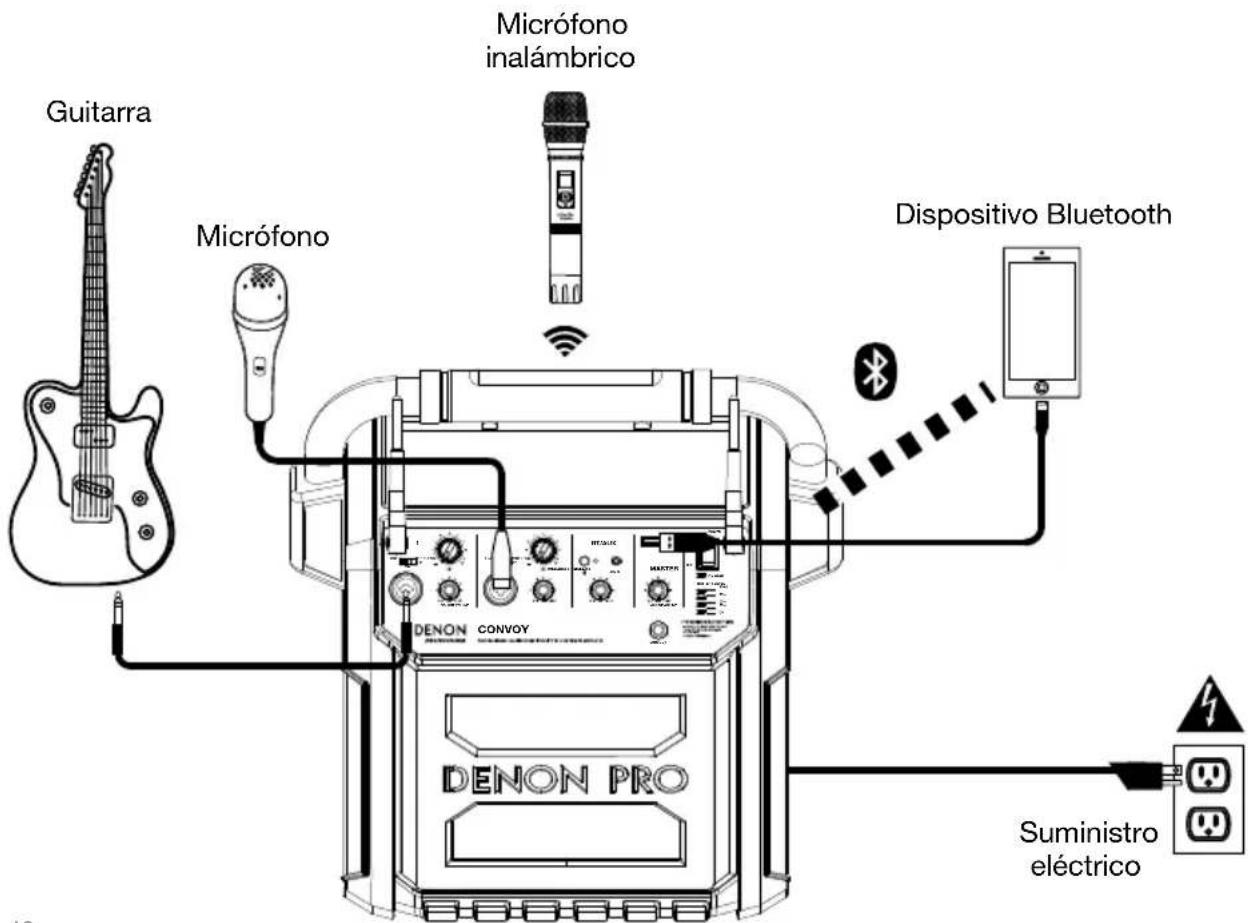

Ejemplo Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

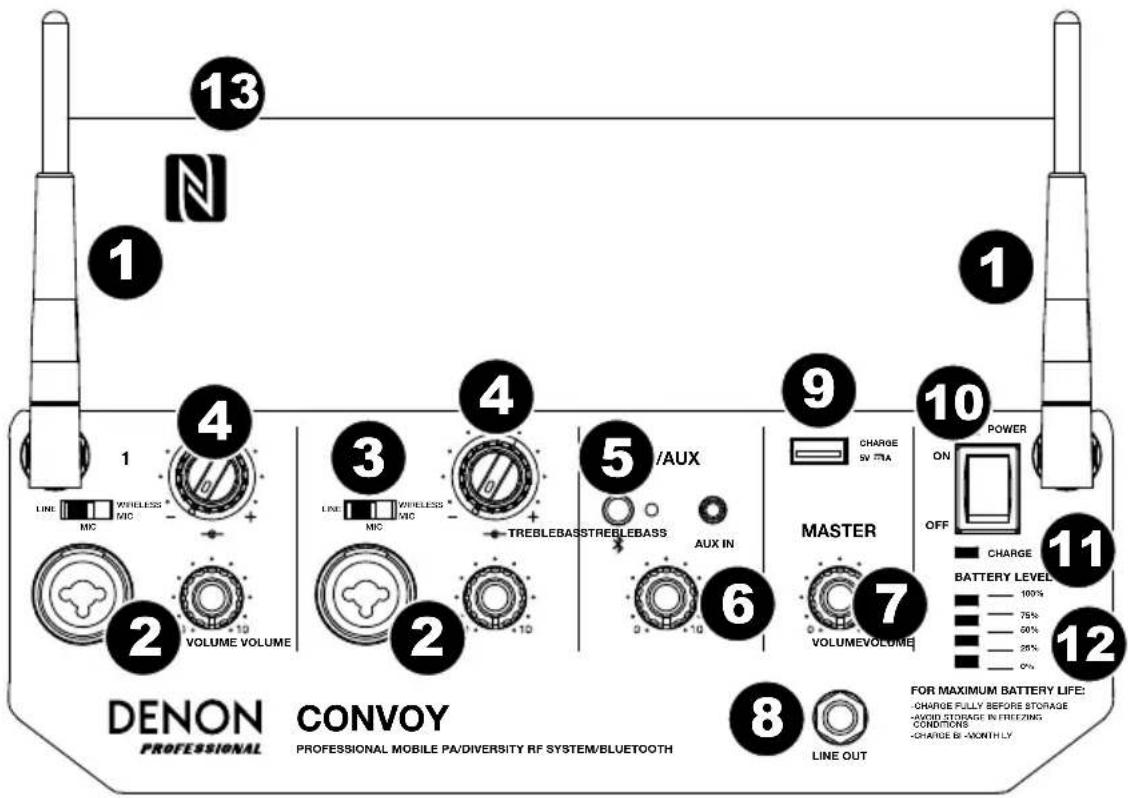

Dispositivo Bluetooth Micrófono Guitarra Suministro eléctrico Micrófono inalámbrico13 Características Panel frontal

1. Antenas: Conecte aquí las dos antenas de diversidad incluidas para utilizar micrófonos

2. Entradas combinadas con control de volumen: Use un cable de XLR o TRS de 6,35 mm

(1/4 pulg.) estándar (no incluido) para conectar su fuente de sonido a estas entradas. Accione la perilla volumen para ajustar el volumen de cada entrada.

3. Interruptor Line/Mic/Micrófono inalámbrico: Use este interruptor para configurar la

entrada para aceptar un nivel de línea, un nivel de micrófono o una fuente de sonido de micrófono inalámbrico. Nota: Cuando utilice un instrumento con captadores pasivos, coloque el interruptor en la posición Mic. Cuando utilice un instrumento con captadores activos, coloque el interruptor en la posición Line.

4. Control de graves/agudos: Ajuste la perilla exterior para controlar en nivel de los graves

de Line/Mic/Wireless Mic. Ajuste la perilla interior para controlar en nivel de los agudos de Line/Mic/Wireless Mic.

5. Bluetooth: Presione este botón para conectarse/desconectarse de un dispositivo

Bluetooth emparejado.

7. Control de volumen maestro: Este control ajusta el volumen de la mezcla principal del

altavoz, que incluye las entradas de micrófono/instrumento, señales de micrófono inalámbrico, la entrada auxiliar, y el audio de un dispositivo Bluetooth apareado.

8. Salida de línea: Esta salida TRS de 6,35 mm (1/4 pulg.) puede conectar a una salida

auxiliar o a un mezclador. La salida de línea es post control de volumen maestro.

9. USB estación: Conecte aquí el cable de carga de su dispositivo para cargarlo. La carga

por USB funciona solamente cuando la unidad está encendida. Nota: Para cargar sus teléfonos inteligentes (smartphones) y tabletas más rápido, ponga la pantalla de su dispositivo en estado de reposo.

10. Interruptor de encendido: Enciende y apaga el altavoz. Asegúrese de que la perilla de

volumen esté ajustada a “cero” antes de encenderlo. Cuando el altavoz esté encendido, se encenderá el LED Power ubicado encima de él.

11. Indicador Charge: Este LED se encenderá cuando el Convoy esté conectado a una

fuente de CA para indicar que se está cargando. Una vez completada la carga, el LED se apagará.

12. Indicador de nivel de batería: Mientras la unidad está alimentada, estas cuatro luces

indican la energía remanente en la batería. La vida útil de la batería varía en función del volumen y el consumo.

13. NFC (comunicación de campo cercano) (panel superior): Toque y acerque brevemente su

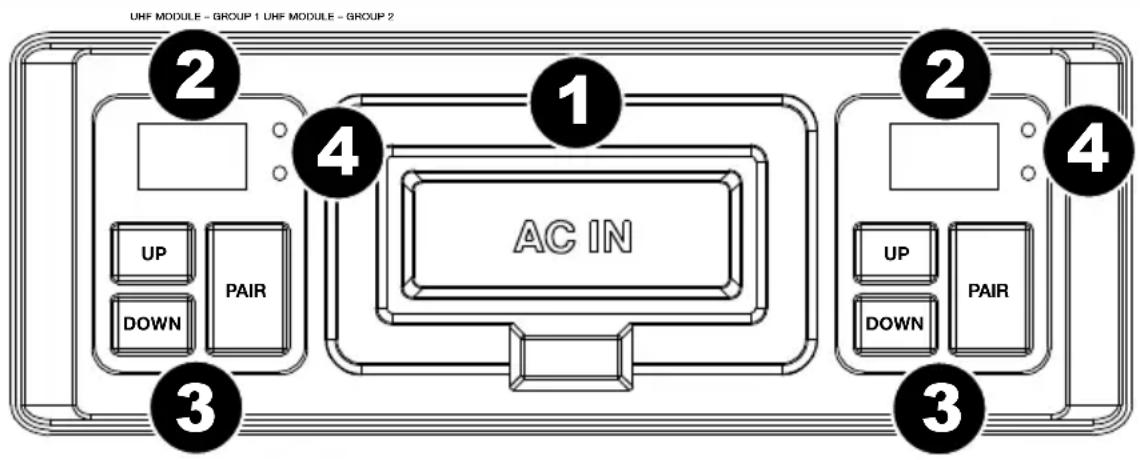

dispositivo habilitado y soportado al logo de NFC para aparearlo. Consulte la sección Cómo aparear un dispositivo Bluetooth usando NFC para más información. Panel trasero

1. Entrada del cable de alimentación: Inserte aquí el cable de alimentación incluido para

cargar la unidad. Tenga en cuenta que cuando el cable de alimentación se encuentra conectado, la batería seguirá cargándose mientras la unidad esté en uso.

2. Pantalla: Muestra el canal de seleccionado grupo o micrófono inalámbrico.

3. Receptores inalámbricos: Sincroniza transmisores inalámbricos tales como el

micrófono de mano incluido a estos receptores. Utilice los botones Up/Down para seleccionar un canal. Pulse el botón Set para enlazar el canal al transmisor inalámbrico. Consulte Funcionamiento > Instalación del micrófono inalámbrico para conocer más detalles. Nota: El módulo UHF del lado izquierdo se configura al Grupo 1 y el módulo UHF del lado derecho se configura al Grupo 2.

4. LED de RF/IR: El LED RF se ilumina cuando se ha sintonizado una frecuencia de

micrófono inalámbrica en su micrófono inalámbrico. El LED IR se ilumina cuando se pulse el botón Pair y el receptor se aparee con su micrófono inalámbrico.

Funcionamiento Instalación del micrófono inalámbrico Para utilizar un micrófono inalámbrico, siga estos pasos de instalación:

1. Conecte las antenas UHF al Convoy.

2. Instale 2 pilas AA alcalinas (no incluido) nuevas en el

micrófono inalámbrico.

3. Ajuste el interruptor del Line/Mic/Wireless Mic a la

posición del Wireless Mic para el canal que desea utilizar con el micrófono inalámbrico.

4. Aparee el micrófono inalámbrico con el Convoy.

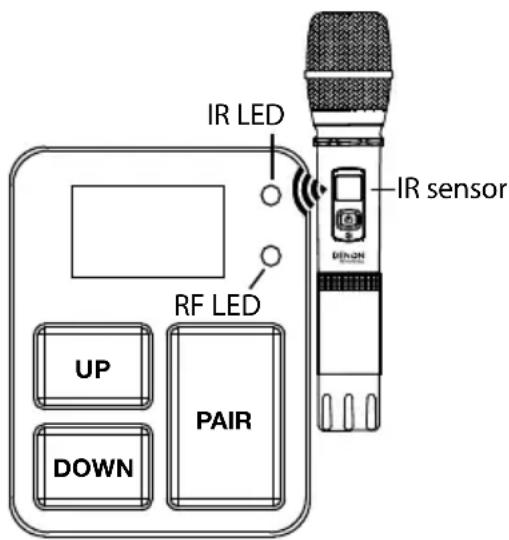

a. Encienda el Convoy y el micrófono inalámbrico. b. Utilice los botones Up/Down para seleccionar un canal con la mejor recepción entre 1–16. c. Coloque el sensor IR del micrófono inalámbrico cerca del IR LED del receptor y pulse el botón Pair del receptor. Espere aproximadamente 3 segundos hasta que el IR LED deje de parpadear. Cuando encuentre un canal sin interferencia, el RF LED se encenderá en el receptor para indicar que el micrófono quedó sintonizado en ese canal.

5. A medida que habla, ajuste la perilla Volume del

Convoy para aumentar o disminuir la señal de salida.

6. Repita los pasos 1-5 para aparear otro dispositivo

Bluetooth. Nota: El módulo UHF del lado izquierdo se configura al Grupo 1 y el módulo UHF del lado derecho se configura al Grupo 2. Nota: Cuando use dos micrófonos inalámbricos (u otros transmisores) con Convoy, los dos receptores IR deben configurarse para separar los grupos de UHF. El emparejamiento de dos transmisores en el mismo grupo puede generar retroalimentación. Para cambiar el canal inalámbrico, use los botones Up/Down del receptor. Es posible que el micrófono inalámbrico muestre un canal o grupo diferente en su pantalla, pero la conexión inalámbrica permanecerá activa. Sin embargo, si el canal inalámbrico o el grupo se cambia desde el transmisor, deberá volver a sincronizar con el receptor siguiendo los pasos anteriores. Si se interrumpe la señal o si el receptor se desconecta del micrófono inalámbrico, el LED RF ya no estará encendido. Siga las instrucciones anteriores para volver a sincronizar el receptor con el transmisor.

2. Encienda el Convoy usando el interruptor de encendido. Si ya lo había conectado a otro

dispositivo Bluetooth previamente, el Convoy se reconectará.

3. Presione el botón Bluetooth en Convoy para emparejarlo con un dispositivo Bluetooth.

4. Navegue a la pantalla de configuración de su dispositivo Bluetooth, busque Convoy y

conecte. Cuando está "conectado," el LED de Bluetooth esté encendido permanentemente. Nota: Si su dispositivo requiere un código de contraseña o PIN, ingrese 0000.

5. Si su dispositivo Bluetooth no es capaz de conectarse al Convoy, pulse el botón

Bluetooth del Convoyra cortar las conexiones con Bluetooth anteriores y reinicie el módulo Bluetooth.

6. Comience la reproducción desde su dispositivo Bluetooth.

7. Para desconectar un dispositivo Bluetooth conectado y conectarse a otro dispositivo

Bluetooth, pulse el botón Bluetooth y repita el paso 3. Nota: Si tiene problemas para conectarse o reproducir música, actualice el programa operativo de su dispositivo. Cómo aparear un dispositivo Bluetooth usando NFC La tecnología NFC (comunicación de campo cercano) permite el intercambio de datos entre dispositivos, tal como el apareamiento, juntándolos suavemente. Compruebe en el manual de su dispositivo si se soporta esta característica. Para usar NFC a fin de aparear con Convoy:

1. A fin de usar NFC, su dispositivo debe estar encendido y desbloqueado.

2. Abra el menú Settings (Configuración) de su dispositivo y verifique que NFC esté On

(Activado) (este paso solo se realiza una vez).

3. Encienda el Convoy.

4. Toque y acerque brevemente su dispositivo del logo de NFC ubicado en el panel superior

5. Siga las instrucciones de apareamiento que aparecen en su teléfono. Si se requiere una

contraseña, ingrese 0000.

6. Para desaparear, toque suavemente con su dispositivo el logo de NFC.

Cómo usar la entrada auxiliar Conecte su teléfono inteligente, reproductor MP3 o dispositivo similar a la entrada auxiliar. Ajuste el volumen de entrada en su dispositivo fuente y luego ajustar el volumen mediante el control de volumen auxiliar del Convoy.17 Solución de problemas Si el sonido está distorsionado: Pruebe bajando el control de volumen de su fuente de sonido, instrumento musical o micrófono. Pruebe también reduciendo el volumen general del Convoy utilizando la perilla de volumen maestro. Si hay demasiados graves: Intente ajustar el control de su fuente de sonido en Convoy y así sucesivamente para reducir el nivel de bajos. De esta forma podrá reproducir la música con más volumen antes de que se produzca el recorte (distorsión). Si hay un silbido agudo cuando se usan micrófonos: Probablemente sea realimentación. Apunte el micrófono apartándolos del altavoz. Si no puede oír el micrófono por arriba del volumen de la música: Disminuya el volumen de la música en su fuente. Si no puede escuchar el instrumento: Compruebe la posición del interruptor Line/Mic. Si está utilizando un instrumento con captadores pasivos, coloque el interruptor en la posición Mic. Si no logra reproducir música desde una unidad flash: El puerto USB sea solo para cargar dispositivos USB. Si no puede conectar su dispositivo de audio al Convoy mediante Bluetooth:

• Mantenga su dispositivo de audio (por ej., teléfono inteligente [smartphone] o tableta) y el Convoy lo más cerca posible entre sí al realizar la conexión. Asegúrese que tanto el dispositivo de audio como el Convoy no estén obstruidos por paredes, muebles, etc.

• Reinicie la conexión Bluetooth del Convoy para desconectarlo Convoy de cualquier otro dispositivo de audio y reinicie el proceso de búsqueda. Si esto no funciona en seguida, apague el Convoy y luego vuelva a encenderlo. Para más información, consulte Cómo aparear un dispositivo Bluetooth.
