BEDIENUNGSANLEITUNG Convoy DENON

• Ripristinare la connessione Bluetooth sul vostro dispositivo audio spegnendo e riavviando il Bluetooth. Potete trovarlo nel menù Bluetooth delle Impostazioni del vostro telefono o di un altro dispositivo audio. Se ancora non funziona e avete già collegato Convoy in passato, cercate Convoy nella lista dei dispositivi disponibili o collegati in precedenza al Bluetooth del vostro dispositivo audio, cliccare sulla “ruota” o sull’icona a “i” situata accanto e selezionare Scollega o Dimentica. Spegnere e riaccendere Convoy, poi provare ad allinearlo nuovamente una volta ricomparso nella lista dei dispositivi disponibili. Nota bene: se Convoy è stato allineato da poco ad un altro dispositivo audio che si trova nelle vicinanze, è possibile ripetere il procedimento con quel dispositivo audio per scollegarlo completamente.34 Benutzerhandbuch (Deutsch) Einführung Vielen Dank für den Kauf des Convoy. Bei Denon Professional schätzen wir Leistung und Zuverlässigkeit – genau wie Sie. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: Ihre Anwendung so gut wie möglich zu unterstützen. Lieferumfang Convoy Netzkabel (2) UHF-Antennen (2) Drahtlose Handmikrofone Benutzerhandbuch Sicherheitshinweise und Garantieinformationen Kundendienst Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie denonpro.com. Um weitere Unterstützung zu Ihrem Produkt zu erhalten, besuchen Sie denonpro.com/support. Wiederaufladbare Batterien Bei wiederaufladbaren Bleibatterien handelt es sich um die gleiche Art von Batterien, die in Autos verwendet werden. Und wie bei Ihrer Autobatterie ist es auch für die Benutzungsdauer dieser Batterie von äußerster Wichtigkeit, wie sie verwendet wird. Bei vorschriftsmäßigem Gebrauch und richtiger Pflege kann eine Bleibatterie jahrelang halten. Lesen Sie die nachstehenden Empfehlungen, um aus der eingebauten Batterie das Beste herauszuholen. Allgemeine Verwendung Laden Sie den Akku vollständig auf, bevor Sie den Lautsprecher verwenden. Laden Sie den Akku nach jedem Gebrauch vollständig auf. Aufbewahrung Lagern Sie das Produkt nie bei extrem warmen (mehr als 32 °C / 90 °F) oder Convoymäßig kalten (weniger als 0 °C / 32 °F) Temperaturen, um die optimale Langlebigkeit zu erzielen. Sie können Ihr Sound-System angesteckt lassen. Der Akku wird dabei nicht Convoyladen. Wenn Ihr Akku einen niedrigen Ladestand hat und Sie ihn 6 Monate lang nicht aufladen, kann er dauerhaft an Kapazität verlieren. Reparatur Wenn sich der Akku nicht aufladen lässt, kontaktieren Sie Denon Professional Convoy denonpro.com. Entsorgung Bringen Sie das Gerät in ein Recyclingzentrum oder entsorgen Sie es entsprechend lokaler Verordnungen.35 Wichtige Sicherheitshinweise Bitte beachten Sie: Denon Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Denon Professional und inMusic sind nicht für die missbräuchliche Verwendung ihrer Produkte verantwortlich, die durch verabsäumte Inspektions- und Wartungsarbeiten verursacht wurde. Bitte beachten Sie auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen. Achtung: Um die Gefahr von Stromschlägen zu verringern, sollten Sie Convoy nicht an eine Steckdose anschließen, solange das Gitter entfernt ist. Schallpegel Eine Exposition gegenConvoy extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte Convoyschreiten, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen Gehörschutz. Stunden pro Tag SPL (dB) Beispiel 8 90 Kleines Konzert 6 92 Zug 4 95 U-Bahn 3 97 Leistungsstarke Desktop- Monitore 2 100 Konzert mit klassischer Musik 1,5 102 Nietmaschine 1 105 Maschinenfabrik 0,5 110 Flughafen 0,25 oder weniger 115 Rock-Konzert36

1. Stellen Sie sicher, dass alle im Lieferumfang aufgelisteten Teile in der Verpackung

2. Lesen Sie die Sicherheitshinweise und Garantieinformationen bevor Sie das Produkt

3. Stellen Sie sicher, dass der Akku vor der ersten Verwendung vollständig aufgeladen ist, um

eine maximale Akkulebensdauer zu erzielen.

4. Stellen Sie sicher, dass die Gesamtlautstärke des Convoy auf Null steht.

5. Schalten Sie den Convoy ein.

6. Anschluss Ihres Geräts.

7. Schalten Sie das System in der folgenden Reihenfolge ein:

8. Erhöhen Sie die Lautstärke auf ein angenehmes Niveau.

9. Bringen Sie die Gesamtlautstärke wieder auf Null und Schalten Sie den Convoy aus, wenn

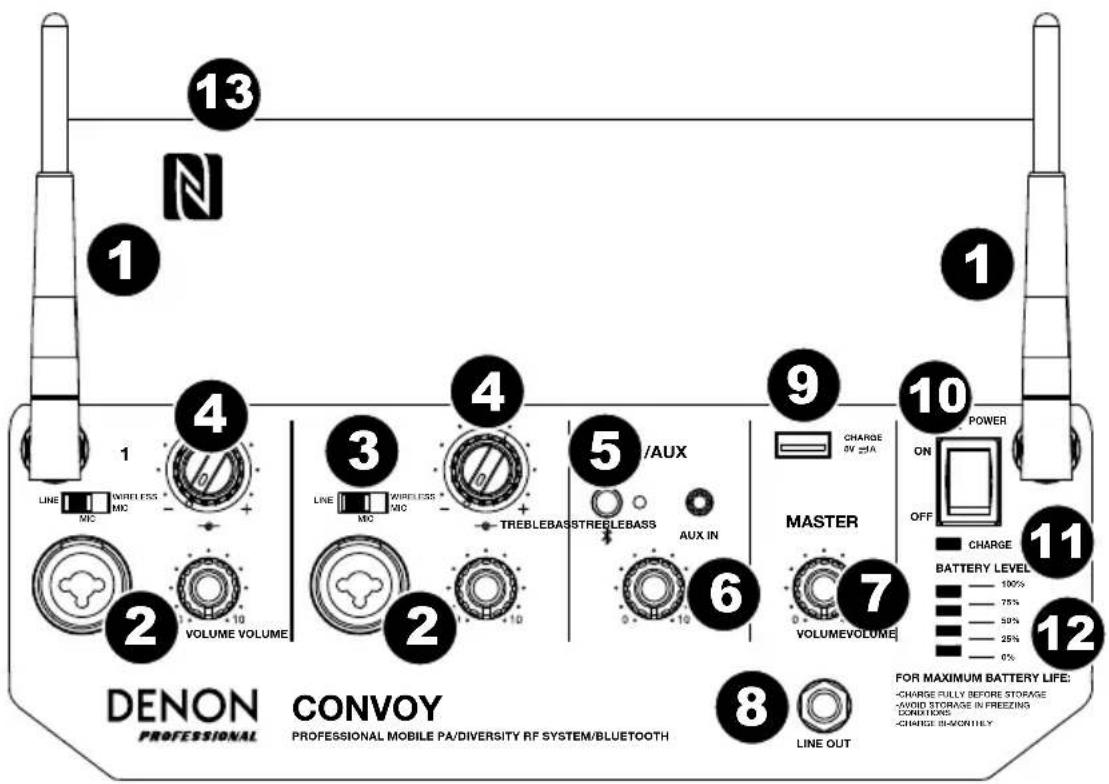

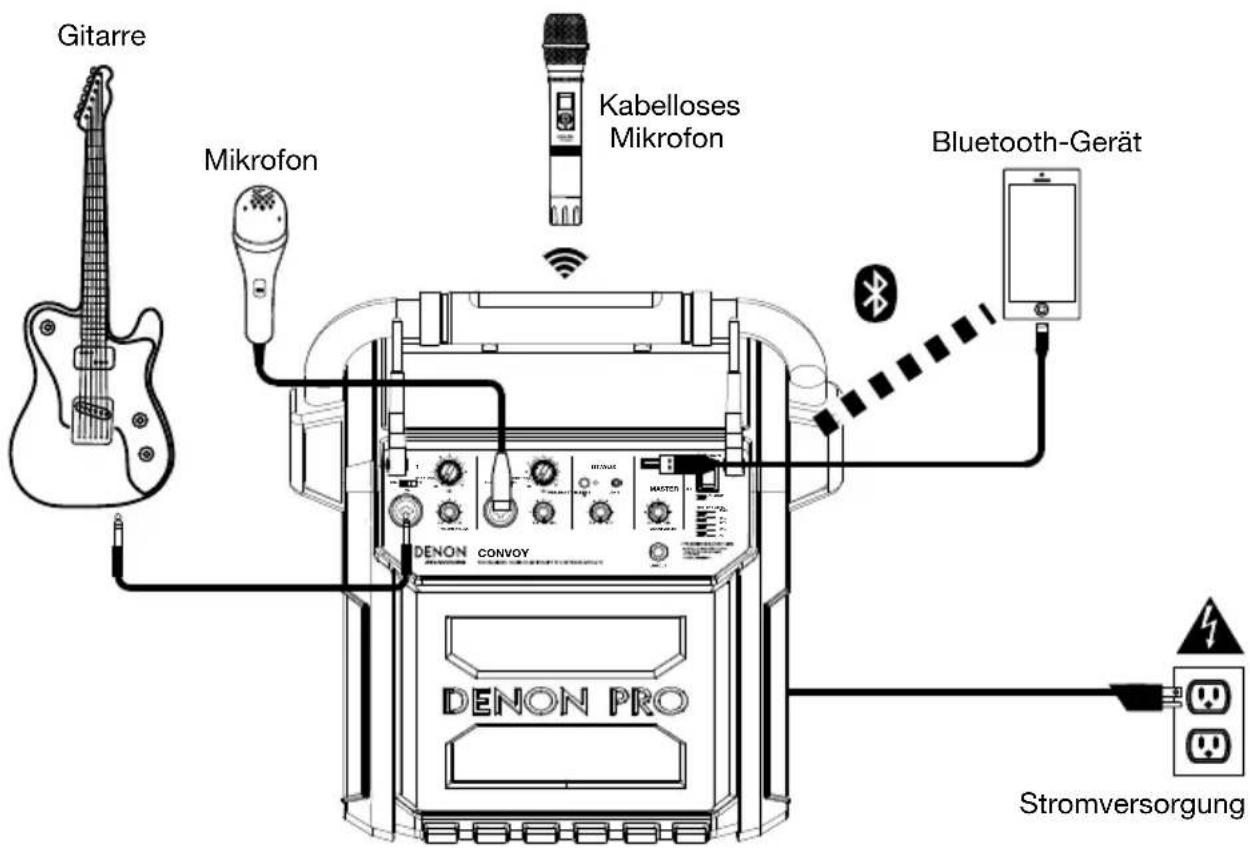

das Gerät nicht in Gebrauch ist. Beispiel Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich. Bluetooth-Gerät Mikrofon Gitarre Stromversorgung Kabelloses Mikrofon37 Funktionen Vorderseite

1. Antennen: Schließen Sie hier die beiden mitgelieferten Diversity-Antennen an, um

drahtlose Mikrofone zu verwenden.

2. Combo-Eingänge mit Lautstärkeregler: Verwenden Sie ein handelsübliches 6,35 mm

(1/4”) TRS- oder XLR-Kabel (nicht im Lieferumfang enthalten), um Ihre Tonquelle mit diesen Eingängen zu verbinden. Drehen Sie den Lautstärke-Regler, um die Lautstärke für jeden Eingang einzustellen.

3. Line/Mic-Schalter/Drahtloses Mikrofon: Mit diesem Schalter wählen Sie entweder einen

Line-Pegel, einen Mikrofon-Pegel oder eine Tonquelle für ein drahtloses Mikrofon für den Eingang. Hinweis: Wenn Sie ein Instrument mit passiven Pickups verwenden, sollten Sie den Schalter auf die Mic-Einstellung umlegen. Beim Einsatz eines Instruments mit aktiven Pickups, sollten Sie die Line–Einstellung verwenden.

4. Bass/Treble-Regler: Stellen Sie den äußeren Regler ein, um den Basspegel für

Line/Mic/Wireless Mic zu regeln. Stellen Sie den inneren Regler ein, um den Höhenpegel für Line/Mic/Wireless Mic anzupassen.

5. Bluetooth: Drücken Sie diese Taste, um eine Verbindung zu einem gekoppelten

Bluetooth-Gerät herzustellen / zu trennen.

6. Auxiliary-Eingang mit Lautstärkeregler: Dieser 3,5 mm (1/8")-Eingang (Stereo) kann

dazu verwendet werden, einen CD-Player, MP3-Player oder eine andere Audioquelle anzuschließen. Lautstärkeregler für Aux-Eingang und Bluetooth-Lautstärke.

7. Gesamtlautstärkeregler: Regelt die Gesamtlautstärke des Lautsprechers. Dies beinhaltet

den Instrument-/Mikrofon-Eingänge, drahtlose Mikrofonsignale, den Aux-Eingang, und das Audiosignal eines gekoppelten Bluetooth-Geräts.

8. Line-Ausgang: Dieser 6,35 mm TRS-Ausgang kann ein Hilfseingang oder an ein Mischpult

angeschlossen werden Der Line-Ausgang ist ein Post-Master-Lautstärkereglerl.

9. USB-Anschlüsse: Schließen Sie das Ladekabel Ihres Geräts hier an, um es aufzuladen.

Das Laden via USB funktioniert nur, wenn das Gerät eingeschaltet ist. Hinweis: Um Ihre Smartphones und Tablets schneller aufzuladen, bringen Sie den Bildschirm des Geräts in den Ruhemodus.

10. Netzschalter: Schaltet den Lautsprecher ein/aus. Achten Sie darauf, dass der Lautstärke-

Regler auf “Null” steht, bevor Sie den Lautsprecher einschalten. Wenn der Lautsprecher eingeschaltet wird, leuchtet die Power-LED darüber.

11. Charge-Anzeige: Diese LED leuchtet auf, wenn Convoy an Gleichstrom angeschlossen ist

und geladen wird. Sobald das Laden beendet ist, erlischt die LED.

12. Batteriestand-LEDs: Wenn das Gerät eingeschaltet wird, zeigen diese vier LEDs an, wie

viel Spannung in der Batterie vorhanden ist. Die Laufzeit der Batterie variiert auf Grund von Lautstärke und Betriebsdauer.

13. NFC (kabellose Nahbereichskommunikation) (Oberseite): Berühren und halten Sie Ihr

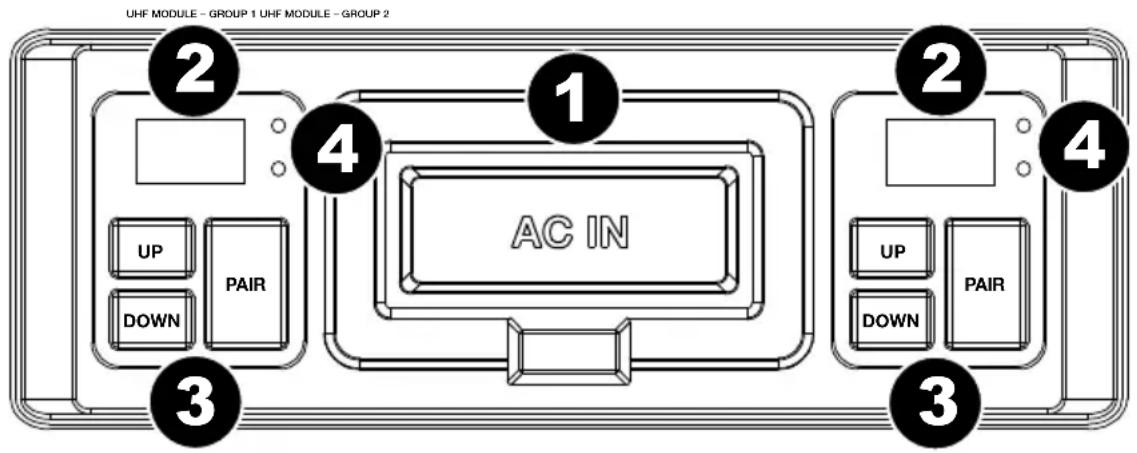

unterstütztes und NFC-fähiges Gerät kurz an das NFC-Logo, um das Gerät zu koppeln. Weitere Informationen finden Sie unter Koppeln eines Bluetooth-Geräts mit NFC. Rückseite

1. Netzkabeleingang: Stecken Sie das mitgelieferte Netzkabel an, um das Gerät

aufzuladen. Bitte beachten Sie, dass wenn das Netzkabel angeschlossen ist, die Batterie auch dann geladen wird, wenn das Gerät im Einsatz ist.

2. Display: Zeigt den ausgewählten Funkmikrofonkanal oder Gruppe.

3. Funkempfänger: Synchronisieren Sie drahtlose Sender wie das mitgelieferte

Handmikrofon mit diesen Empfängern. Mit den Up/Down -Tasten einen Kanal aus. Drücken Sie die Set -Taste, um den Kanal mit dem drahtlosen Sender zu verbinden. Siehe Betrieb > Funk- Mikrofon-Setup für nähere Details. Hinweis: Das linke UHF-Modul ist auf Gruppe 1 und das rechte UHF-Modul auf Gruppe 2 eingestellt.

4. RF/IR-LEDs: Die RF-LED leuchtet, wenn eine Funkmikrofonfrequenz auf Ihren

Funkmikrofon abgestimmt wurde. Diese IR-LED leuchtet auf, wenn die Pair-Taste gedrückt ist und sich der Empfänger mit Ihrem Funkmikrofon verbindet.

UHF MODULE – GROUP 1 UHF MODULE – GROUP 239

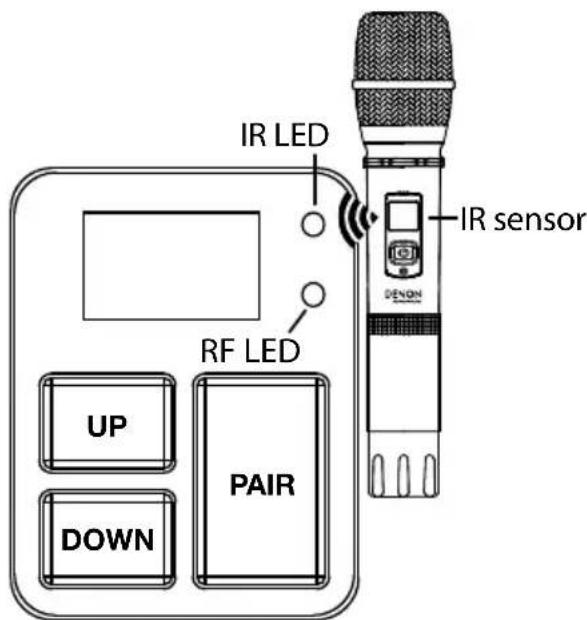

Betrieb Funkmikrofon-Setup Um ein Funkmikrofon zu verwenden, gehen Sie folgendermaßen vor: 1. Schließen Sie die UHF-Antennen an Convoy an. 2. Stellen Sie sicher, dass 2 neue AA-Alkalibatterien (nicht im Lieferumfang enthalten) im Funkmikrofon eingelegt sind.

3. Stellen Sie den Line/Mic/Wireless Mic -Schalter

auf die Position Wireless Mic für den Kanal, den Sie mit dem Funkmikrofon verwenden möchten. 4. Koppeln Sie das Funkmikrofon mit Convoy. a. Schalten Sie Convoy und das Funkmikrofon ein. b. Dann mit den Up/Down-Tasten einen Kanal mit dem besten Empfang von 1 bis 16 aus. c. Legen Sie den IR-Sensor des Funkmikrofons in die Nähe der IR LED des Empfängers und drücken die Pair -Taste am Empfänger. Warten Sie etwa 3 Sekunden, bis die IR-LED zu blinken aufhört. Wenn ein störungsfreier Kanal gefunden wird, leuchtet die RF LED am Empfänger, um anzuzeigen, dass das Mikrofon mit diesem Kanal verbunden ist.

5. Stellen Sie während des Sprechens den Volume -

Regler des Kanals auf Convoy für mehr oder weniger Ausgangssignal ein. 6. Wiederholen Sie die Schritte 1 bis 5, um eine Verbindung mit einem anderen Funkmikrofon herzustellen. Hinweis: Das linke UHF-Modul ist auf Gruppe 1 und das rechte UHF-Modul auf Gruppe 2 eingestellt. Hinweis: Wenn Sie zwei drahtlose Mikrofone (oder andere Sender) mit Convoy verwenden, müssen die beiden IR-Empfänger auf separate UHF-Gruppen eingestellt sein. Das Koppeln von zwei Sendern in derselben Gruppe kann zu Rückkopplungen führen. Verwenden Sie zum Wechseln des Funkkanals die Up/Down-Tasten am Empfänger. Das drahtlose Mikrofon zeigt möglicherweise einen anderen Kanal oder eine andere Gruppe auf dem Display an, die drahtlose Verbindung bleibt jedoch aktiv. Wenn jedoch der Funkkanal oder die Funkgruppe vom Sender gewechselt wird, müssen Sie erneut mit dem Empfänger synchronisieren, indem Sie die oben genannten Schritte ausführen. Wenn das Signal unterbrochen wird oder der Empfänger vom Funkmikrofon getrennt wird, leuchtet die RF- LED nicht mehr. Folgen Sie den Anweisungen oben, um den Empfänger und den Sender erneut zu synchronisieren.

1. Schalten Sie Ihr Bluetooth-Gerät ein.

2. Schalten Sie den Convoy mit dem Netzschalter ein.

3. Navigieren Sie zum Setup-Bildschirm Ihres Bluetooth-Geräts, suchen Sie Convoy und

verbinden Sie die Geräte.

4. Drücken Sie die Bluetooth-Taste am Convoy, um eine Verbindung mit einem Bluetooth-

Gerät herzustellen. Die Bluetooth-LED leuchtet dauerhaft, wenn die Geräte "gekoppelt" sind. Hinweis: Wenn Ihr Gerät die Eingabe eines Passcodes oder eines PINs anfordert, geben Sie 0000 ein.

5. Wenn Ihr Bluetooth-Gerät keine Verbindung zum Convoy herstellen kann, drücken Sie am

Convoy die Bluetooth-Taste, um frühere Bluetooth-Verbindungen zu trennen und das Bluetooth-Modul zurückzusetzen.

6. Starten Sie die Wiedergabe auf Ihrem Bluetooth-Gerät.

7. Um ein angeschlossenes Bluetooth-Gerät zu trennen und eine Verbindung mit einem

anderen Bluetooth-Gerät herzustellen, drücken Sie die Bluetooth-Taste. Wiederholen Sie Schritt 3. Hinweis: Wenn Sie Probleme bei der Musikwiedergabe oder beim Verbinden Ihres Gerätes haben, aktualisieren Sie das OS Ihres Gerätes. Koppeln eines Bluetooth-Geräts mit NFC NFC (kabellose Nahbereichskommunikation) ermöglicht den Datenaustausch von Geräten, wie z. B. die Kopplung durch leichtes Anstoßen. Lesen Sie in der Gebrauchsanleitung Ihres Geräts nach, ob diese Funktion unterstützt wird. So nutzen Sie NFC, um eine Verbindung mit dem Convoy herzustellen:

1. Um NFC zu nutzen, muss das Gerät eingeschaltet und entsperrt werden.

2. Gehen Sie in das Einstellungen-Menü des Geräts und kontrollieren Sie, ob NFC

eingeschaltet ist (einmaliger Schritt).

3. Schalten Sie den Convoy ein.

4. Berühren und halten Sie Ihr Gerät kurz zum NFC-Logo am Oberseite des Convoy.

5. Folgen Sie den Anweisungen zum Koppeln, die auf Ihrem Telefon angezeigt werden. Wenn

ein Passcode erforderlich ist, geben Sie 0000 ein.

6. Stoßen Sie Ihr Gerät leicht gegen das "N"-Logo, um die Verbindung zu trennen.

Verwendung der Aux-Eingänge Verbinden Sie Ihren smartphone, MP3-Player oder ein ähnliches Gerät mit dem Aux-Eingang. Passen Sie die Lautstärke auf Ihrem Quellgerät an und stellen Sie dann am Convoy die Gesamtlautstärke mit dem Lautstärkeregler ein.41 Fehlerbehebung Der Ton klingt verzerrt: Drehen Sie den Lautstärkeregler an Ihrer Tonquelle, dem Musikinstrument oder dem Mikrofon zurück. Versuchen Sie auch, die Gesamtlautstärke von Convoy mit dem Gesamtlautstärkeregler zu reduzieren. Zu viel Bass: Passen Sie die EQ-Regler an Ihrer Klangquelle oder am Convoy an, um den Bass zu reduzieren. Dies ermöglicht Ihnen, die Musik lauter abzuspielen, bevor der Klang verzerrt. Bei der Verwendung von Mikrofonen tritt einer hoher Pfeifton auf: Hier handelt es sich wahrscheinlich um einen Rückkopplungseffekt. Richten Sie es so ein, dass die Mikrofone vom Lautsprecher wegzeigen. Wenn das Mikrofon im Vergleich zur Musik zu leise eingestellt ist: Verringern Sie die Musiklautstärke Ihrer Quelle. Wenn Sie Ihr Instrument nicht hören können: Überprüfen Sie die Einstellung des Line/Mic- Schalters. Wenn Sie ein Instrument mit passiven Pickups verwenden, sollten Sie den Schalter auf die Mic-Einstellung umlegen. Wenn Sie keine Musik von einem USB-Stick spielen können: Die USB-Anschlüss ist nur dem Aufladen von USB-Geräten. Wenn Sie Ihr Audiogerät nicht über Bluetooth mit Convoy verbinden können:

• Positionieren Sie Ihr Audiogerät (z. B. Smartphone oder Tablet) und Convoy so nahe wie möglich zueinander, um eine Verbindung herzustellen. Stellen Sie sicher, dass sowohl das Audiogerät als auch Convoy nicht von Wänden, Möbeln usw. blockiert werden.

• Setzen Sie die Bluetooth-Verbindung am Convoy zurück, um Convoy von einem anderen Audiogerät zu trennen und starten den Suchvorgang neu. Wenn dies nicht sofort funktioniert, schalten Sie Convoy aus und dann wieder ein. Weitere Informationen finden Sie unter Koppeln eines Bluetooth-Geräts.

• Setzen Sie die Bluetooth-Verbindung auf Ihrem Audiogerät zurück, indem Sie Bluetooth aus- und wieder einschalten. Sie finden dies unter dem Bluetooth-Menü in den Einstellungen für Ihr Telefon oder anderes Audiogerät. Wenn dies nicht funktioniert und Sie bereits eine Verbindung zu Convoy hergestellt haben, suchen Sie in der Liste der verfügbaren oder zuvor verbundenen Geräte im Bluetooth- Menü Ihres Audiogerätes nach Convoy, tippen neben dem Gerät auf das "Zahnrad"- Symbol oder “i” und wählen dann Trennen oder Gerät ignorieren. Schalten Sie Convoy aus und wieder ein und versuchen Sie es erneut, sobald es wieder in der Liste der verfügbaren Geräte angezeigt wird. Hinweis: Wenn Convoy kürzlich mit einem anderen Audiogerät gekoppelt wurde, das sich noch in Reichweite befindet, müssen Sie diesen Vorgang möglicherweise mit diesem Audiogerät wiederholen, um die Verbindung vollständig zu trennen.42 Appendix (English) Technical Specifications Output Power 80 W (peak) Drivers Low-Frequenc
