GEBRUIKSAANWIJZING S-76HT DENON

• EENVORMIGHEIDSVERKLARING Wij verklaren uitsluitend op onze verantwoordelijkheid dat dit produkt, waarop deze verklaring betrekking heeft, in overeenstemming is met de volgende normen: EN55013 en EN55020. Volgens de bepalingen van de Richtlijnen 89/336/EEC en 93/68/EEC.

• Vermijd hoge temperaturen. Zorg voor een degelijk hitteafvoer indien het apparaat op een rek wordt geplaatst.

• Hanteer het netsnoer voorzichtig. Houd het snoer bij de stekker vast wanneer deze moet worden aan- of losgekoppeld.

• Laat geen vochtigheid, water of stof in het apparaat binnendringen.

• Neem altijd het netsnoer uit het stopkontakt wanneer het apparaat gedurende een lange periode niet wordt gebruikt.

• De ventilatieopeningen mogen niet worden beblokkeerd.

• Laat geen vreemde voorwerpen in dit apparaat vallen.

• Laat geen insektenverdelgende middelen, benzine of verfverdunner met dit apparaat in kontakt komen.

• Nooit dit apparaat demonteren of op andere wijze modifiëren.

INSTALACIÓN Nota: Para la dispersión del calor, no instale este equipo en un lugar confinado tal como una librería o unidad similar. 2 VOORZORGSMAATREGELEN VOOR INSTALLATIE Opmerking: Plaats dit toestel niet in een kleine afgesloten ruimte, zoals een boekenkast e.d., omdat anders de warmte niet afgevoerd kan worden.

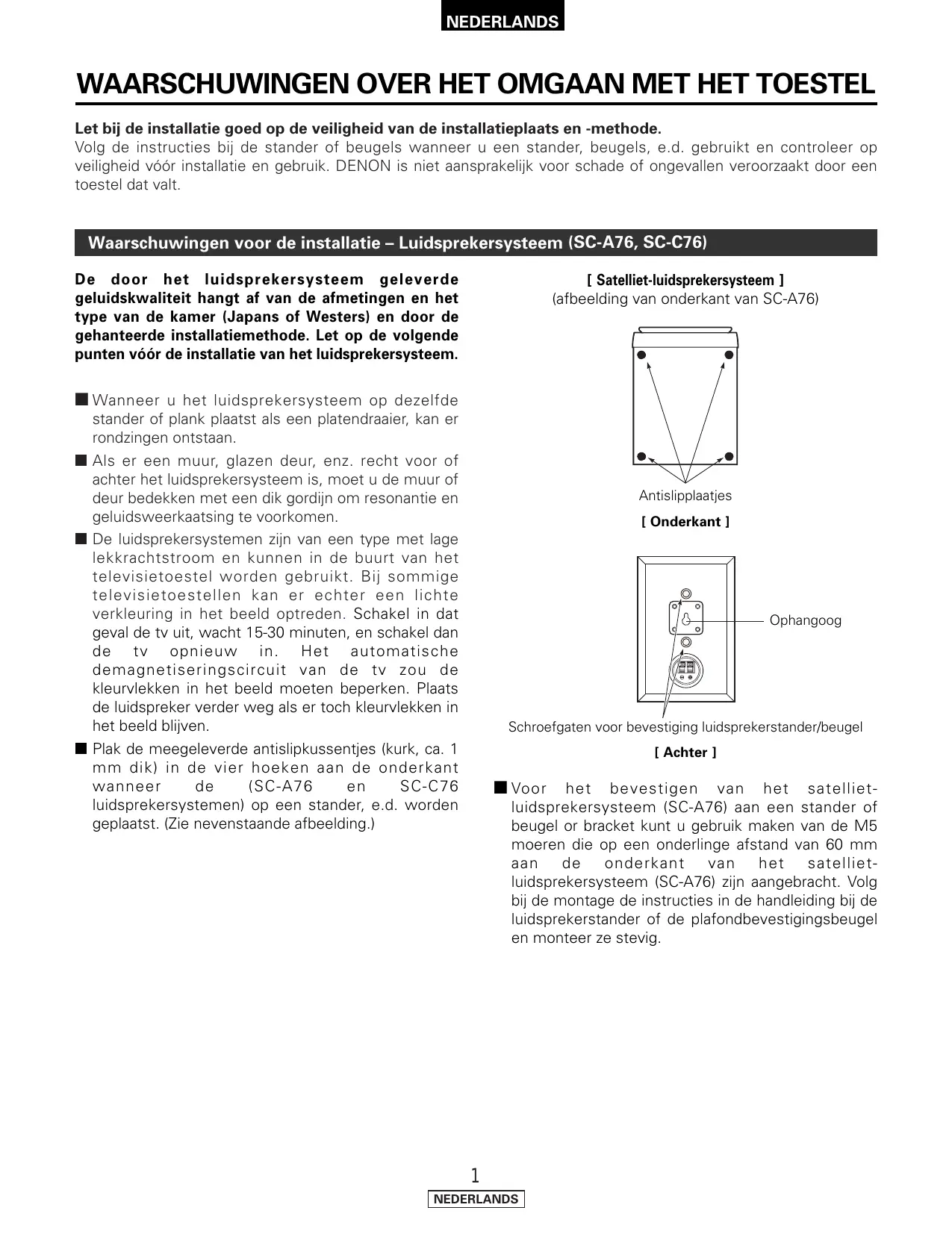

ESPAÑOL NEDERLANDS WAARSCHUWINGEN OVER HET OMGAAN MET HET TOESTEL Let bij de installatie goed op de veiligheid van de installatieplaats en -methode. Volg de instructies bij de stander of beugels wanneer u een stander, beugels, e.d. gebruikt en controleer op veiligheid vóór installatie en gebruik. DENON is niet aansprakelijk voor schade of ongevallen veroorzaakt door een toestel dat valt. Waarschuwingen voor de installatie – Luidsprekersysteem (SC-A76, SC-C76) De door het luidsprekersysteem geleverde geluidskwaliteit hangt af van de afmetingen en het type van de kamer (Japans of Westers) en door de gehanteerde installatiemethode. Let op de volgende punten vóór de installatie van het luidsprekersysteem. [ Satelliet-luidsprekersysteem ] (afbeelding van onderkant van SC-A76) 2 Wanneer u het luidsprekersysteem op dezelfde stander of plank plaatst als een platendraaier, kan er rondzingen ontstaan. 2 Als er een muur, glazen deur, enz. recht voor of achter het luidsprekersysteem is, moet u de muur of deur bedekken met een dik gordijn om resonantie en geluidsweerkaatsing te voorkomen. 2 De luidsprekersystemen zijn van een type met lage lekkrachtstroom en kunnen in de buurt van het televisietoestel worden gebruikt. Bij sommige televisietoestellen kan er echter een lichte verkleuring in het beeld optreden. Schakel in dat geval de tv uit, wacht 15-30 minuten, en schakel dan de tv opnieuw in. Het automatische demagnetiseringscircuit van de tv zou de kleurvlekken in het beeld moeten beperken. Plaats de luidspreker verder weg als er toch kleurvlekken in het beeld blijven. 2 Plak de meegeleverde antislipkussentjes (kurk, ca. 1 mm dik) in de vier hoeken aan de onderkant wanneer (SC-A76 SC-C76 luidsprekersystemen) op een stander, e.d. worden geplaatst. (Zie nevenstaande afbeelding.) Antislipplaatjes [ Onderkant ] Ophangoog Schroefgaten voor bevestiging luidsprekerstander/beugel [ Achter ] 2 Voor het bevestigen van het satellietluidsprekersysteem (SC-A76) aan een stander of beugel or bracket kunt u gebruik maken van de M5 moeren die op een onderlinge afstand van 60 mm aan onderkant van het satellietluidsprekersysteem (SC-A76) zijn aangebracht. Volg bij de montage de instructies in de handleiding bij de luidsprekerstander of de plafondbevestigingsbeugel en monteer ze stevig.

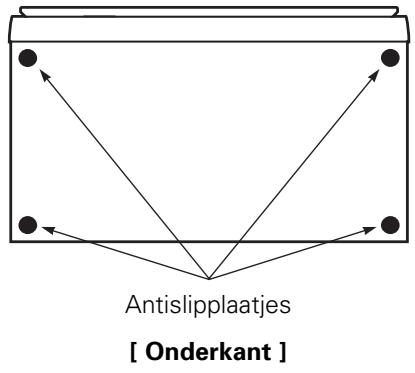

NEDERLANDS NEDERLANDS [ Middenluidsprekersysteem ] (afbeelding van onderkant van SC-C76) LET OP:

• Plaats voor de veiligheid geen voorwerpen op het luidsprekersysteem en zet er niets tegen.

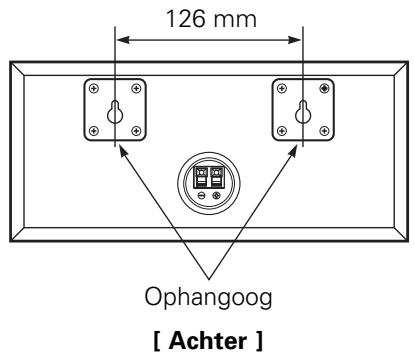

• De luidspreker kan omvervallen of naar beneden vallen als u tegen de zijkant duwt. Let goed op dat dit niet gebeurt, aangezien iemand zou kunnen gewond geraken. WAARSCHUWING:
• Laat de montage van het luidsprekersysteem aan de muur of het plafond uitvoeren door specialisten.
• Maak de luidsprekersnoeren vast aan een muur e.d. om te voorkomen dat iemand erover struikelt of er per ongeluk aan trekt, zodat de luidsprekers vallen.
• Controleer of alles veilig is na de montage van de luidsprekersystemen. Kijk nadien ook nog regelmatig na of er geen gevaar bestaat dat de luidsprekersystemen vallen. DENON is niet aansprakelijk voor schade of ongevallen veroorzaakt door een slechte keuze van de installatieplaats of een slechte installatie. Antislipplaatjes [ Onderkant ] 126 mm Ophangoog [ Achter ] 2 Bevestigen van de SC-C76 aan een wand: De SC-C76 kan aan een wand worden bevestigd met behulp van de ophangogen op het achterpaneel. Hiervoor brengt u in de wand twee schroeven aan op een onderlinge afstand van 126 mm (gelijk aan de afstand tussen gaten van wandbevestigingsbeugels van het achterpaneel van de SC-C76). Nadat de schroeven zijn aangebracht kunt u de luidsprekers aan de schroefkoppen ophangen. Hang de luidsprekers alleen aan wanden op die sterk genoeg zijn om het gewicht van het luidsprekersysteem te kunnen dragen. Merk op dat DENON geen aansprakelijkheid aanvaardt voor beschadiging veroorzaakt door gevallen luidsprekers. LET OP:
• Als het luidsprekersysteem op een onstabiel oppervlak wordt geplaatst, kan het omkantelen of vallen, wat ernstige ongevallen kan veroorzaken.

NEDERLANDS NEDERLANDS Andere waarschuwingen – ALLE (SC-A76, SC-C76, DSW-76) 2 Op een tv kunnen kleurvlekken optreden door de interactie van het luidsprekersysteem met een magneet of een voorwerp dat een magnetische kracht genereert in de buurt. Voorbeelden: (a) Met magneten op de deur van het rack, de stander, enz. (b) Met een medisch toestel, enz. met magneten in de buurt. (c) Met speelgoed of andere voorwerpen met magneten in de buurt. 2 De afbeeldingen in deze gebruiksaanwijzing kunnen verschillen van de echte set en dienen alleen ter illustratie. 2 Gooi de gebruiksaanwijzing niet weg. Bewaar deze gebruiksaanwijzing na het lezen op een veilige plaats. Vul best ook de informatie op de achterkant van de omslag in. Waarschuwingen bij de installatie – Actieve subwoofer (DSW-76) 2 Wanneer u het luidsprekersysteem op dezelfde stander of plank plaatst als een platendraaier, kan er rondzingen ontstaan. 2 De DSW-76 actieve subwoofer is van een type met lage lekkrachtstroom en kan in de buurt van het televisietoestel worden gebruikt. Bij sommige televisietoestellen kan er echter een lichte verkleuring in het beeld optreden. Schakel in dat geval de tv uit, plaats de tv en de subwoofer een beetje verder uit elkaar, wacht 15-30 minuten, en schakel dan de tv opnieuw in. Het automatische demagnetiseringscircuit van de tv zou de kleurvlekken in het beeld moeten beperken. Plaats de subwoofer en de tv verder uit elkaar als er toch kleurvlekken in het beeld blijven. 2 Installeer op een stevige en vlakke ondergrond om te voorkomen dat de subwoofer omvervalt. 2 Zet geen platendraaier, cd-speler of andere av-toestellen bovenop de subwoofer. Andere waarschuwingen – Actieve subwoofer (DSW-76) 2 De ingebouwde versterker van de actieve subwoofer (DSW-76) is uitgerust met een dempcircuit. Het uitgangssignaal wordt gedurende enkele seconden na het inschakelen sterk gedempt. Als u gedurende deze paar seconden het volume bijregelt, kan het heel hoog zijn zodra het dempcircuit wordt uitgeschakeld. Wacht tot het dempcircuit is uitgeschakeld alvorens u het volume bijregelt. 2 Op een tv kunnen kleurvlekken ontstaan door de interactie met de subwoofer als er een magneet of een voorwerp dat een magnetisch veld genereert in de buurt is. Voorbeelden: (a) Met magneten op de deur van het rack, de stander, enz. (b) Met een medisch toestel, enz. met magneten in de buurt. (c) Met speelgoed of andere voorwerpen met magneten in de buurt. 2 De afbeeldingen in deze gebruiksaanwijzing kunnen verschillen van de echte set en dienen alleen ter illustratie. 2 Gooi de gebruiksaanwijzing niet weg. Bewaar deze gebruiksaanwijzing na het lezen op een veilige plaats. Vul best ook de informatie op de achterkant van de omslag in. WAARSCHUWING:

• Maak het netsnoer vast aan een muur e.d. om te voorkomen dat iemand erover struikelt of er per ongeluk aan trekt, zodat de subwoofer valt.

• Wanneer de DSW-76 actieve subwoofer is aangesloten op een DENON AV surround receiver (of versterker) en deze functie wordt ingeschakeld, dan passeren de signalen de kantelfrequentie- en volumeregelcircuits waardoor een zuiverder en beter geluid kan worden verkregen. Daarom raden wij aan de LF DIRECT-schakelaar (r) op “ON” te zetten. dit geval werken kantelfrequentieregelaar (t) en de volumeregelaar (y) niet meer.

• Deze regelaar werkt alleen als de LF DIRECTschakelaar (r) op “OFF” staat.
• Deze regelaar stelt de bovengrens van de frequenties in die de actieve subwoofer weergeeft.
• Instellingscriteria 50 Hz : Voor linker-/rechterluidsprekers met een diameter van 20 cm of meer 100Hz : Voor linker-/rechterluidsprekers met een diameter van 10-25 cm 200Hz : Voor linker-/rechterluidsprekers met een diameter van 12 cm of minder
• Wanneer u een Dolby Digital of dts-compatibele avversterker gebruikt, zet u de LF DIRECT-schakelaar (r) best op “ON” en gebruikt u deze functie niet. “Dolby” is een handelsmerk van Dolby Laboratories Licensing Corporation. “dts” is een handelsmerk van Digital Theater Systems.

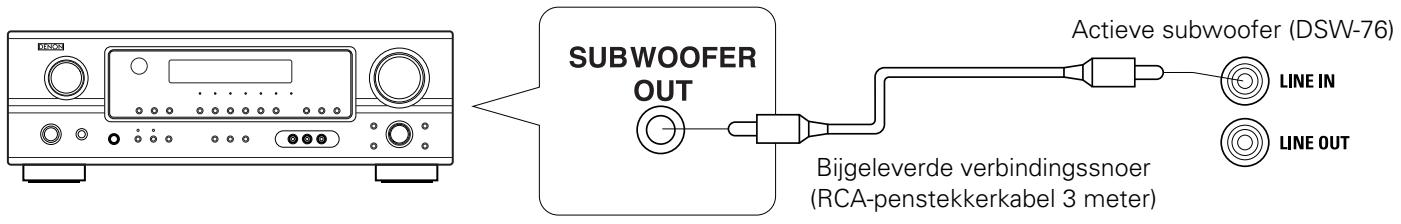

q Lijningangsaansluiting (LINE IN)

• Sluit dit aan op de voor-uitgangsaansluiting van de AV-versterker (“SUBWOOFER”, “MONO OUT”, enz.) met behulp van het bijgeleverde verbindingssnoer (RCA-penstekkerkabel 3 meter).
• Voor aansluiting op een DENON AV surround receiver (of versterker) sluit u deze lijningangsaansluiting aan op de subwooferaansluiting op het achterpaneel van de surround receiver. w Lijnuitgangsaansluiting (LINE OUT)

• Het signaal dat in de lijningangsaansluiting wordt ingevoerd wordt hier ongewijzigd parallel uitgevoerd.
• Wanneer u twee actieve subwoofers gebruikt, sluit u de lijningangsaansluiting van de andere actieve subwoofer aan op deze aansluiting. e Fasekeuzeschakelaar (PHASE)

• Schakelt de fase van het uitgangssignaal t.o.v. het ingangssignaal.
• Gebruik normaal de subwoofer met deze schakelaar in de stand “NORM.”. Als de klank van de actieve subwoofer en de linker- en rechterluidsprekers niet bij elkaar lijken te passen, zet u de schakelaar in de stand “REV.”; laat de schakelaar in de stand staan waarin de klank het natuurlijkst klinkt.

NEDERLANDS NEDERLANDS u Auto standby-keuzeschakelaar Informatie over de selectie van de kantelfrequentie van de av-versterker: De kantelfrequentie van de satellietluidspreker/middenluidspreker en de actieve subwoofer (de grens tussen het frequentiebereik geproduceerd door de actieve subwoofer en de andere luidsprekers) wordt ingesteld op de aangesloten av-versterker, en staat gewoonlijk ingesteld op een waarde tussen 80 en 120 kHz. Bij sommige versterkers (o.a. de DENON avversterker) kunt u deze frequentie selecteren. Wanneer u een dergelijke versterker gebruikt, kunt u de kantelfrequentie aan uw wensen aanpassen. Wanneer de SYS-76HT met dit type versterker wordt gebruikt, dan kan een voller geluid worden verkregen door de kantelfrequentie in te stellen op 135 Hz of daaromtrent. Stel de kantelfrequentie naar wens in. Zie de gebruiksaanwijzing van uw versterker voor instructies over het schakelen. Wanneer u een Dolby Digital of dts-compatibele av-versterker aansluit (ongeacht of het een versterker met vaste of met instelbare kantelfrequentie is), zet u de LF DIRECTschakelaar van de actieve subwoofer (DSW-76) best op “ON”. (AUTO STANDBY) : De auto standby-functie is ingeschakeld OFF : De auto standby-functie is uitgeschakeld Auto Standby-functie: De versterker wordt automatisch in standby geschakeld als er gedurende 5-11 minuten geen ingangssignaal is, en bespaart zo stroom. Zodra een signaal wordt ingevoerd, wordt de versterker opnieuw ingeschakeld. i Status-indicator

• De tweekleurige LED geeft de bedrijfsstatus van de actieve subwoofer als volgt aan: Spanning “ON”....................................Brandt groen Automatisch stroom uit (standby)..........Brandt rood Stroom “OFF” ..............................................LED uit Beveiligingscircuit geactiveerd............Knippert rood o Spanningsschakelaar (POWER)

• De stroom wordt ingeschakeld wanneer u deze schakelaar op “ON” zet.
• U kunt het toestel enkele seconden later gebruiken. Deze vertraging van enkele seconden komt door het ingebouwde dempcircuit dat storingen voorkomt wanneer u de spanningsschakelaar in- of uitschakelt.
• Wanneer u hem op “OFF” zet, wordt de spanning uitgeschakeld. y Volumeregelaar (LEVEL)

• Deze regelaar werkt alleen als de LF DIRECTschakelaar (r) op “OFF” staat.
• Regelt het volume van de actieve subwoofer.
• Wanneer u de knop vanuit de middenstand naar rechts ( ) draait, wordt het volume van de actieve subwoofer verhoogd; wanneer u hem naar links ( ) draait, wordt het volume verlaagd. Stel de knop in op de gewenste stand.
• Voor sommige signalen wordt een zeer zacht geluid weergegeven, zelfs als de volumeregelaar (“LEVEL”) volledig linksom ( ) is gedraaid en in de minimumstand staat (“MIN”). Dit is normaal. Als dit gebeurt, verbindt u het snoer dat is aangesloten op de LINE IN-aansluiting van het toestel met een uitgangsaansluiting (SUB WOOFER PRE OUT, MONO OUT, enz.) waarvan de signalen via het hoofdvolumecircuit van de AVsurroundversterker, enz. passeren voordat ze worden uitgevoerd. Gebruik de volumeregelaar van het toestel (“LEVEL”) om het volumeverschil met andere luidsprekers dan de subwoofer (voor, midden, surround, enz.) bij te regelen en regel het hoofdvolume met de hoofdvolumeregelaar op de AV-surroundversterker, enz.

Steek het netsnoer pas in een stopcontact nadat u alle aansluitingen hebt uitgevoerd. Controleer of de linker- en rechterkanalen goed zijn aangesloten, L (links) op L, R (rechts) op R. Steek het netsnoer goed in het stopcontact. Een losse aansluiting zou storingen veroorzaken. Wanneer u snoeren met penstekkers en netsnoeren bij elkaar bindt of snoeren met penstekkers in de buurt van de stroomomvormer legt, dit gezoem of storingen kan veroorzaken.

• Controleer of de polen van de luidsprekers en de versterker goed zijn aangesloten. Verbind het rode aansluitpunt op de luidspreker met het “+”-aansluitpunt op de versterker, en het zwarte aansluitpunt op de luidspreker met de “–”-luidsprekeraansluitpunt op de versterker. (1) Lijningangsaansluiting aansluiten (LINE IN) – Actieve subwoofer (DSW-76) Verbind dit met de voor-uit-aansluiting voor de actieve subwoofer op de av-versterker (“SUBWOOFER PREOUT”, “MONO OUT”, enz.) met behulp van het bijgeleverde verbindingssnoer (RCA-penstekkerkabel 3 meter). Actieve subwoofer (DSW-76) Bijgeleverde verbindingssnoer (RCA-penstekkerkabel 3 meter) LET OP:
• Als u deze aansluiting verbindt met de voor-uit-aansluiting voor het surround-middenkanaal van een stereoversterker of av-surround-versterker, worden alleen de lage tonen van het middenkanaal geproduceerd, zodat de lage tonen in totaal onvoldoende worden weergegeven.

NEDERLANDS NEDERLANDS (2) Luidsprekeraansluitpunten aansluiten – Luidsprekersysteem (SC-A76, SC-C76) Lees zorgvuldig de gebruiksaanwijzing van de versterker vóór u de aansluitingen uitvoert, en gebruik het toestel zoals beschreven.. Wanneer u toestellen aansluit of aansluitingen verandert, moet u de spanningsschakelaars van het toestel uitschakelen en de stekkers uit het stopcontact trekken. 2 Luidsprekeraansluitpunten aansluiten

1. Verwijder de bekleding van het uiteinde van het verbindingssnoer en draai de draden dan stevig met de hand

zodat er geen draden uitsteken en een kortsluiting veroorzaken.

2. Druk het klepje in en steek de kerndraad van het snoer in de opening.

3. Laat het klepje los.

Trek zachtjes aan het aansluitsnoer om te controleren of het stevig is aangesloten.

Zwart : “–” (negatief) Zilverkleurige kerndraad

Rood : “+” (positief) Koperkleurige kerndraad OPMERKING: Zorg dat de kerndraden niet met elkaar in contact komen. Trek zodra u klaar bent met de aansluitingen voorzichtig aan de luidsprekersnoeren om te controleren of ze goed zijn bevestigd. LET OP:

• Sluit de positieve (“+”, rood) en negatieve (“–”, zwart) polen en de linker- en rechterluidsprekers goed aan.
• Sluit de kant van het bijgeleverde verbindingssnoer met de koperkleurige kerndraden aan op het rode luidsprekeraansluitpunt.
• Om circuitproblemen te voorkomen mag u de koperkleurige en de zilverkleurige kerndaden of de linker- en rechtersnoeren nooit kortsluiten. Let bij de installatie goed op de veiligheid van de installatieplaats en -methode. Volg de instructies bij de stander of beugels wanneer u een stander, beugels, e.d. gebruikt en controleer op veiligheid vóór installatie en gebruik. DENON is niet aansprakelijk voor schade of ongevallen veroorzaakt door een toestel dat valt.

NEDERLANDS NEDERLANDS GEBRUIK VAN DE ACTIEVE SUBWOOFER (DSW-76)

1. Zet de spanningsschakelaar op “ON”.

• Wanneer u het netsnoer van het toestel aansluit op een geschakelde voedingsaansluiting op de versterker en de spanningsschakelaar op “ON” staat, wordt het toestel automatisch in- en uitgeschakeld wanneer u de versterker in- en uitschakelt.
• Als het netsnoer niet op een geschakelde voedingsaansluiting op de versterker is aangesloten, moet u de spanningsschakelaar van het toestel op “ON” zetten nadat u de versterker hebt ingeschakeld. Wanneer u het toestel uitschakelt, moet u de spanningsschakelaar van het toestel op “OFF” zetten voordat u de versterker uitschakelt.

2. Regel het volume met behulp van de volumeknop.

Voor meer informatie, zie “NAMEN EN FUNCTIES VAN ONDERDELEN”. HET LUIDSPREKERDOEK VERWIJDEREN (SC-A76, SC-C76) Het doek op de voorkant van de luidsprekersystemen (SC-A76, SC-C76) kan worden verwijderd.

• Houd het doek vast aan beide kanten en trek naar voren om het te verwijderen.
• Om het weer aan te brengen, lijnt u de openingen in de vier hoeken van het luidsprekerdoek op met de uitstekende stukken in de vier hoeken van de luidsprekerkast en duwt u het erop.

NEDERLANDS NEDERLANDS STORINGSVERHELPING 2 Is alles goed aangesloten? 2 Gebruikt u het toestel zoals beschreven in de gebruiksaanwijzing? 2 Werken de versterker en de speler(s) zoals verwacht? Als het toestel het niet goed doet, controleert u de punten in de onderstaande tabel. Als het probleem hiermee niet is opgelost, is het toestel misschien defect. Schakel het toestel uit, trek het netsnoer uit het stopcontact, en neem contact op met de winkel waar u het hebt gekocht. Als uw winkel u niet kan helpen, kunt u contact opnemen met de dichtstbijzijnde servicepunt van DENON. Symptoom Oorzaak Oplossing Actieve subwoofer (DSW-76): LED brandt niet en er is geen geluid wanneer de spanning wordt ingeschakeld.

• De stekker steekt niet goed in het stopcontact.

• Controleer de aansluiting van het netsnoer.

• De snoeren zijn niet goed aangesloten.
• De volumeknop staat helemaal dicht.

• Het beveiligingscircuit geactiveerd door een te hoog ingangssignaal of een te sterke temperatuurstijging.

• Zet de spanningsschakelaar op “OFF”, wacht ten minste 1 minuut en zet dan de spanningsschakelaar weer op “ON”. Als het probleem nog niet is opgelost, trekt u het netsnoer uit het stopcontact en neemt u contact op met de winkel.

• Het volumeniveau is te hoog. Actieve subwoofer (DSW-76): LED brandt, maar er is geen geluid. Actieve subwoofer (DSW-76): LED knippert en er is geen geluid.

• Draai de knop en zet hem in de gewenste stand. Actieve subwoofer (DSW-76): Vervormd geluid.

• Het geluid wordt vervormd op de aangesloten versterker.

• Draai de volumeknop naar links om het volume te verlagen.
• Versterk de lage tonen niet op de versterker. (Stel de lagetonenregeling of het volume van de versterker op een lage waarde.) Actieve subwoofer (DSW-76): Trilling (luid continu geluid).

• Volume van actieve subwoofer of versterker is te hoog ingesteld.

• Verlaag het volume van de actieve subwoofer of versterker.

NEDERLANDS NEDERLANDS TECHNISCHE GEGEVENS 2 Satelliet-luidsprekersysteem (SC-A76) Model: 2-wegs, 2 luidsprekers Gesloten kast / Lage lekkrachtstroom Aandrijfeenheden: 9 cm conus bass-mid x 1 1,9 cm zachte dome-tweeter voor hoog bereik x 1 Ingangsimpedantie: 6 Ω/ohm Max. ingang: 40 watt (IEC) 100 watt (PEAK) Kantelfrequentie: 5 kHz Frequentiebereik: 60 Hz ~ 25 kHz Afmetingen: 120 (B) x 180 (H) x 156 (D) mm Gewicht: 1,6 kg 2 Middenluidsprekersysteem (SC-C76) Model: 2-wegs, 3 luidsprekers Gesloten kast / Lage lekktrachtstroom Aandrijfeenheden: 9 cm conus bass-mid x 2 1,9 cm zachte dome-tweeter voor hoog bereik x 1 Ingangsimpedantie: 6 Ω/ohm Max. ingang: 40 watt (IEC) 100 watt (PEAK) Kantelfrequentie: 5 kHz Frequentiebereik: 60 Hz ~ 25 kHz Afmetingen: 266 (B) x 120 (H) x 156 (D) mm Gewicht: 2,1 kg 2 Actieve subwoofer (DSW-76) Model: Reflex-kast / Lage lekkrachtstroom Ingebouwde versterker Aandrijfeenheid: 20 cm conus-luidspreker x 1 Frequentiebereik: 27 Hz ~ 200 Hz (LF Direct / Uit) Nominaal uitgangsvermogen: 100 watt (4 Ω/ohm belasting, 55 Hz, T.H.V. 0,7%) Ingangsimpedantie: 22 kΩ/kohm Kantelfrequentie: 50 Hz ~ 200 Hz (Variabel) (LF Direct / Uit) Voeding: 120V / 60Hz (Noord-Amerika) 230V / 50Hz (Europa) Stroomverbruik: 55 watt (UL / IEC) Minder dan 1 watt (Standby) Afmetingen: 262 (B) x 357 (H) x 434 (D) mm Gewicht: 11,7 kg

• De technische gegevens en het ontwerp zijn onderhevig aan wijzigingen voor verbeteringen.
