BEDIENUNGSANLEITUNG S-76HT DENON

- ÜBEREINSTIMMUNGSERKLÄRUNG

Wir erklären unter unserer Verantwortung, daß dieses Produkt, auf das sich diese Erklärung bezieht, den folgenden Standards entspricht: EN55013 und EN55020. Entspricht den Verordnungen der Direktive 89/336/EEC und 93/68/EEC.

- DECLARATION DE CONFORMITE

Das Verpackungsmaterial dieses Produktes ist für zum Recyceln geeignet und kann wieder verwendet werden. Bitte entsorgen Sie alle Materialien entsprechend der örtlichen Recycling-Vorschriften.

Beachten Sie bei der Entsorgung des Gerätes die örtlichen Vorschriften und Bestimmungen.

Die Batterien dürfen nicht in den Hausmüll geworfen oder verbrannt werden; bitte geben Sie die Batterien gemäß örtlichen Bestimmungen an den Sammelstellen oder Sondermüllplätzen ab.

Dieses Produkt zusammen mit den Zubehörteilen ist das geltende Produkt der WEEE-Direktive, davon ausgenommen sind die Batterien.

UNE REMARQUE CONCERNANT LE RECYCLAGE:

① Satelliten-Lautsprechersystem (SC-A76) 6
② Center-Lautsprechersystem (SC-C76) ......1
③ Angesteuerter Subwoofer (DSW-76)....1
④ Kabel A (3 m) 3
⑤ Kabel B (10 m) 4
⑥ Kabel C (3 m, RCA-Stiftstecker)....1
⑦ Antirutsch-Unterlage (4 St. / 1 Bogen)....7
⑧ Opera Bedienungsanleitung ....1
⑨ DENON-Servicenetzwerk....1

CONTENU

■ SICHERHEITSMASSNAHMEN BEIM EINBAU

Hinweis:

Um einen Wärmestau zu vermeiden, installieren Sie dieses Gerät bitte nicht an Orten mit begrenzter Luftzufuhr, wie zum Beispiel in Regalen o.ä.

■ PRECAUTIONS D'INSTALLATION

Remarque:

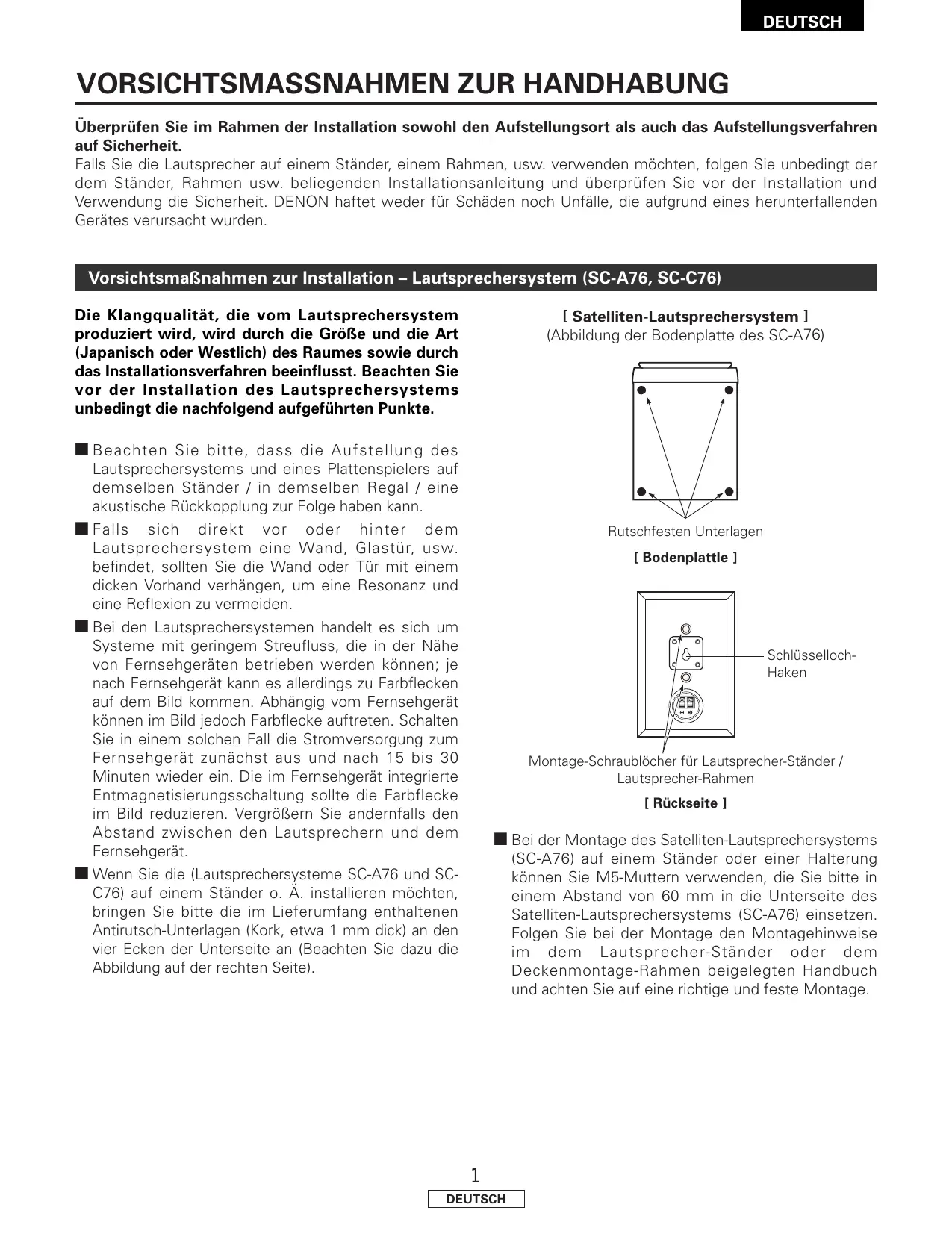

VORSICHTSMASSNAHMEN ZUR HANDHABUNG

Überprüfen Sie im Rahmen der Installation sowohl den Aufstellungsort als auch das Aufstellungsverfahren auf Sicherheit.

Falls Sie die Lautsprecher auf einem Ständer, einem Rahmen, usw. verwenden möchten, folgen Sie unbedingt der dem Ständer, Rahmen usw. beliegenden Installationsanleitung und überprüfen Sie vor der Installation und Verwendung die Sicherheit. DENON haftet weder für Schäden noch Unfälle, die aufgrund eines herunterfallenden Gerätes verursacht wurden.

Vorsichtsmaßnahmen zur Installation – Lautsprechersystem (SC-A76, SC-C76)

Die Klangqualität, die vom Lautsprechersystem produziert wird, wird durch die Größe und die Art (Japanisch oder Westlich) des Raumes sowie durch das Installationsverfahren beeinflusst. Beachten Sie vor der Installation des Lautsprechersystems unbedingt die nachfolgend aufgeführten Punkte.

■ Beachten Sie bitte, dass die Aufstellung des Lautsprechersystems und eines Plattenspielers auf demselben Ständer / in demselben Regal / eine akustische Rückkopplung zur Folge haben kann.
■ Falls sich direkt vor oder hinter dem Lautsprechersystem eine Wand, Glastür, usw. befindet, sollten Sie die Wand oder Tür mit einem dicken Vorhand verhängen, um eine Resonanz und eine Reflexion zu vermeiden.
Bei den Lautsprechersystemen handelt es sich um Systeme mit geringem Streufluss, die in der Nähe von Fernsehgeräten betrieben werden können; je nach Fernsehgerät kann es allerdings zu Farbflecken auf dem Bild kommen. Abhängig vom Fernsehgerät können im Bild jedoch Farbflecke auftreten. Schalten Sie in einem solchen Fall die Stromversorgung zum Fernsehgerät zunächst aus und nach 15 bis 30 Minuten wieder ein. Die im Fernsehgerät integrierte Entmagnetisierungsschaltung sollte die Farbflecke im Bild reduzieren. Vergrößern Sie andernfalls den Abstand zwischen den Lautsprechern und dem Fernsehgerät.
■ Wenn Sie die (Lautsprechersysteme SC-A76 und SC-C76) auf einem Ständer o. Ä. installieren möchten, bringen Sie bitte die im Lieferumfang enthaltenen Antirutsch-Unterlagen (Kork, etwa 1 mm dick) an den vier Ecken der Unterseite an (Beachten Sie dazu die Abbildung auf der rechten Seite).

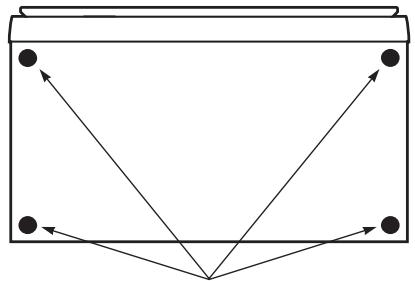

[ Satelliten-Lautsprechersystem ]
(Abbildung der Bodenplatte des SC-A76)

Rutschfesten Unterlagen

[ Bodenplattle ]

Schlüsselloch- Haken
Montage-Schraublöcher für Lautsprecher-Ständer / Lautsprecher-Rahmen
[ Rückseite ]

Bei der Montage des Satelliten-Lautsprechersystems (SC-A76) auf einem Ständer oder einer Halterung können Sie M5-Muttern verwenden, die Sie bitte in einem Abstand von 60 mm in die Unterseite des Satelliten-Lautsprechersystems (SC-A76) einsetzen. Folgen Sie bei der Montage den Montagehinweise im dem Lautsprecher-Ständer oder dem Deckenmontage-Rahmen beigelegten Handbuch und achten Sie auf eine richtige und feste Montage.

VORSICHT:

• Zur Gewährleistung der Sicherheit sollten keinerlei Gegenstände weder auf das Lautsprechersystem gestellt noch dagegen gelehnt werden.
• Bei seitlicher Krafteinwirkung könnte der Lautsprecher umkippen oder herunterfallen. Beides sollte mit besonderer Sorgfalt vermieden werden, da sowohl ein Umkippen als auch Herunterfallen des Lautsprechers Verletzungen und schwere Unfälle verursachen könnte.

WARNUNG:

• Zur Gewährleistung der Sicherheit sollten Sie die Decken- oder Wandmontage einem Fachmann überlassen.
• Befestigen Sie die Lautsprecherkabel an einer Wand, usw., um zu vermeiden, dass jemand auf die Kabel tritt oder diese versehentlich herauszieht und dadurch ein Herunterfallen des Lautsprechersystems verursacht.
• Überprüfen Sie das Lautsprechersystem nach der Installation unbedingt auf Sicherheit. Danach sollten regelmäßig Sicherheitsprüfungen durchgeführt werden, um sicherzustellen, dass keine Gefahr besteht, dass die Lautsprecher herunterfallen.

DENON haftet weder für Schäden noch Unfälle, die aufgrund einer falschen Wahl des Installationsortes oder einer fehlerhaften Installation verursacht wurden.

[ Center-Lautsprechersystem ]
(Abbildung der Bodenplatte des SC-A76)

Rutschfesten Unterlagen
[ Bodenplattle ]

126 mm

Schlüsselloch-Haken
[ Rückseite ]

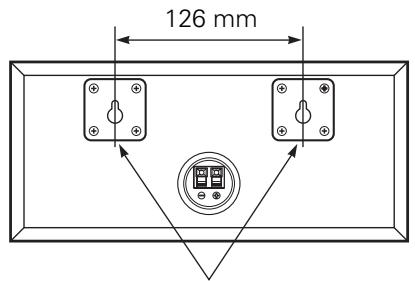

■ Montage des SC-C76 an einer Wand:

Der SC-C76 kann unter Verwendung der Schlüsselloch-Haken an seiner Rückseite an einer Wand montiert werden.

Bringen Sie zwei Schrauben in einem Abstand von 126 mm voneinander an der Wand an (dies entspricht dem Abstand zwischen den Wandmontage-Halterungslöchern auf der Rückseite des SC-C76).

Sobald die Schrauben an der Wand angebracht sind, können Sie die Haken an den Schraubköpfen aufhängen.

Stellen Sie sicher, dass Sie die Montage nur an einer Wand durchführen, die eine ausreichende Tragkraft für das Gewicht des Lautsprechersystems aufweist.

Nehmen Sie bitte zur Kenntnis, dass DENON für keinerlei Schäden haftbar gemacht werden kann, die durch ein eventuelles Herunterfallen des Lautsprechersystems entstehen können.

VORSICHT:

- Wenn das Lautsprechersystem auf einer instabilen Fläche aufgestellt wird, könnte es umkippen oder herunterfallen und ernsthafte Unfällen verursachen.

Weitere Vorsichtsmaßnahmen – ALLE (SC-A76, SC-C76, DSW-76)

Beachten Sie, dass aufgrund der Wechselwirkung mit dem Lautsprechersystem Farbflecke in einem Fernsehbild, usw., auftreten können, wenn sich in der Nähe ein Magnet oder ein Magnetkraft erzeugender Gegenstand befindet.

Beispiel: (a) Wenn sich an der Tür des Racks, Ständers, usw., Magnete befinden.

(b) Wenn sich in der Nähe ein mit Magneten ausgestattetes medizinisches Gerät befindet.
(c) Wenn sich in der Nähe Spielzeug oder andere Gegenstände befinden, die Magnete verwenden.

Beachten Sie bitte, dass die Abbildungen in dieser Bedienungsanleitung für Erklärungszwecke vom aktuellen Gerät abweichen können.
■ Bewahren Sie die Bedienungsanleitung unbedingt auf.

Bewahren Sie diese Bedienungsanleitung nach dem Durchlesen an einem sicheren Ort auf. Darüberhinaus empfehlen wir Ihnen, die erforderlichen Eintragungen auf der Rückseite vorzunehmen.

Vorsichtsmaßnahmen zur Installation – Aktiver Subwoofer (DSW-76)

■ Beachten Sie bitte, dass die Aufstellung des aktiven Subwoofers und eines Plattenspielers auf demselben Ständer / in demselben Regal / eine akustische Rückkopplung zur Folge haben kann.
■ Beim aktiven Subwoofer DSW-76 handelt es sich um einen Lautsprecher mit geringem Streufluss, der in der Nähe von Fernsehgeräten betrieben werden kann je nach Fernsehgerät kann es allerdings zu Farbflecken auf dem Bild kommen. Abhängig vom Fernsehgerät können im Bild jedoch Farbflecke auftreten. Schalten Sie in einem solchen Fall die Stromversorgung zum Fernsehgerät zunächst aus und nach 15 bis 30 Minuten wieder ein. Die im Fernsehgerät integrierte Entmagnetisierungsschaltung sollte die Farbflecke im Bild reduzieren. Vergrößern Sie andernfalls den Abstand zwischen dem Subwoofer und dem Fernsehgerät.
■ Installieren Sie den Subwoofer auf einem festen, ebenen Untergrund, um durch ein Umkippen des Subwoofers verursachte Unfälle zu vermeiden.
■ Stellen Sie weder einen Plattenspieler, einen CD-Player noch ein AV-Gerät oben auf den Subwoofer.

Weitere Vorsichtsmaßnahmen – Aktiver Subwoofer (DSW-76)

Der im Subwoofer (DSW-76) integrierte Verstärker beinhaltet eine Stummschaltung. Das Ausgangssignal wird nach dem Einschalten der Stromversorgung einige Sekunden lang stark gedämpft. Wenn während dieser Zeit die Lautstärke eingestellt wird, ist die Lautstärke nach der Deaktivierung der Stummschaltung möglicherweise extrem hoch. Daher sollten Sie die Lautstärke erst nach der Deaktivierung der Stummschaltung einstellen.
Beachten Sie, dass aufgrund der Wechselwirkung mit dem Lautsprechersystem Farbflecke in einem Fernsehbild, usw., auftreten können, wenn sich in der Nähe ein Magnet oder ein Magnetkraft erzeugender Gegenstand befindet.

Beispiel: (a) Wenn sich an der Tür des Racks, Ständers, usw., Magnete befinden.

(b) Wenn sich in der Nähe ein mit Magneten ausgestattetes medizinisches Gerät befindet.
(c) Wenn sich in der Nähe Spielzeug oder andere Gegenstände befinden, die Magnete verwenden.

Beachten Sie bitte, dass die Abbildungen in dieser Bedienungsanleitung für Erklärungszwecke vom aktuellen Gerät abweichen können.
■ Bewahren Sie die Bedienungsanleitung unbedingt auf.

Bewahren Sie diese Bedienungsanleitung nach dem Durchlesen an einem sicheren Ort auf. Darüberhinaus empfehlen wir Ihnen, die erforderlichen Eintragungen auf der Rückseite vorzunehmen.

WARNUNG:

- Befestigen Sie das Netzkabel an einer Wand, usw., um zu vermeiden, dass jemand auf das Kabel tritt oder dieses versehentlich herauszieht und dadurch ein Herunterfallen des Subwoofers verursacht.

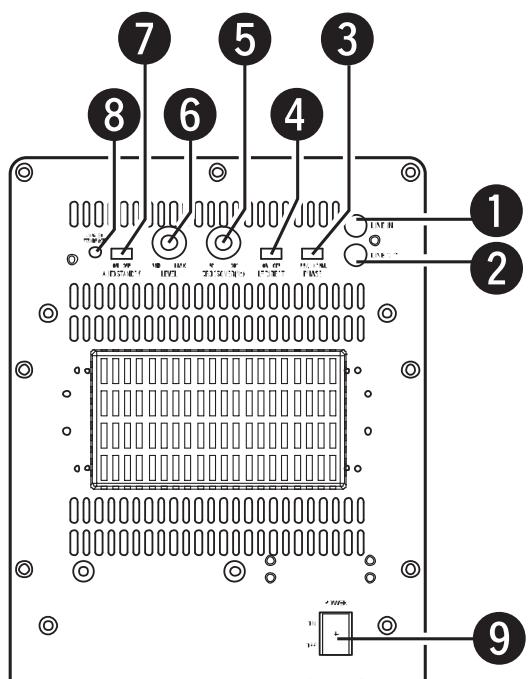

Rückseite des Aktiven Subwoofers (DSW-76)

7 5 3 8 6 4 1 2 9

1 Leitungseingangsanschluss (LINE IN)

• Schließen Sie diesen Anschluss mit dem im Lieferumfang enthaltenen Anschlusskabel (3 Meter langes ECA-stiftstecker-Kabel) an den Vorverstärker-Anschluss des AV-Verstärkers an ("SUBWOOFER", "MONO OUT", usw.).
• Schließen Sie diesen Line-Eingangssteckverbinder am Subwoofer-Anschluss auf der Rückseite des AV-Surround-Receivers an, um einen Surround-Receiver (oder Verstärker) von DENON AV anzuschließen.

② Leitungsausgangsanschluss (LINE OUT)

• Das zum Leitungseingangsanschluss eingegebene Signal wird wie von hier parallel ausgegeben.
• Bei der Verwendung von zwei aktiven Subwoofern, schließen Sie den Leitungseingangsanschluss des zweiten aktiven Subwoofers an diesen Anschluss an.

③ Phasen-Wahlschalter (PHASE)

• Mit diesem Schalter wird die Phase des Ausgangssignals in Bezug auf das Eingangssignal umgeschaltet.
• Stellen Sie diesen Schalter während des Subwoofer-Betriebes normalerweise auf die "NORM."-Position. Falls die Kontinuität des Tons vom aktiven Subwoofer und den linken und rechten Lautsprechern unnatürlich erscheint, versuchen Sie, auf die "REV."-Position umzuschalten. Wählen Sie dann die Schalter-Position, in der der Ton am natürlichsten klingt.

4 LF-Direkt-Schalter (LF DIRECT)

• Wenn ein aktiver Subwoofer DSW-76 an einen AV-Surround-Receiver (oder Verstärker) von DENON angeschlossen wird, umgeht das Signal, wenn diese Funktion eingeschaltet wurde, die Überschneidungs- und Lautstärke-Einstellungsschaltkreise des aktives Subwoofers, was einen reineren, hochwertigeren Klang zur Folge hat; aus diesem Grund empfehlen wir Ihnen, den LF DIRECT-Schalter (4) auf die „ON“-Stellung zu schalten. Beachten Sie bitte, dass in diesem Fall sowohl der Überschneidungsfrequenz-Einstellregler (5) als auch der Lautstärke-Regler (6) außer Funktion sind.

⑤ Überschneidungsfrequenz-Einstellregler (CROSSOVER)

- Dieser Regler ist nur dann in Funktion, wenn der LF DIRECT-Schalter (4) auf die "OFF"-Position gestellt ist.

- Mit diesem Regler wird die obere Grenze der vom aktiven Subwoofer reproduzierten Frequenzen festgelegt.

- Einstellungskriterien

50Hz : Für linke / rechte Lautsprecher mit einem Durchmesser von 20 cm oder mehr

100Hz : Für linke / rechte Lautsprecher mit einem Durchmesser von 10 bis 25 cm

200Hz : Für linke / rechte Lautsprecher mit einem Durchmesser von 12 cm oder weniger

- Bei der Verwendung eines Dolby Digital oder dts-kompatiblen AV-Verstärkers empfehlen wir, den LF DIRECT-Schalter (4) auf die "ON"-Position zu stellen und diese Funktion nicht anzuwenden.

※ "Dolby" ist ein Warenzeichen der Dolby Laboratories Licensing Corporation.

※ "dts" ist ein Warenzeichen der Digital Theater Systems.

Über die Auswahl der Überschneidungsfrequenz des AV-Verstärkers:

Die Überschneidungsfrequenz des Satelliten-Lautsprechers / Center-Lautsprechers und des aktiven Subwoofers (die Grenze zwischen dem vom aktiven Subwoofer und den anderen Lautsprechern produzierten Frequenzbereich) wird am angeschlossenen AV-Verstärker eingestellt und normalerweise auf einen Wert zwischen 80 und 120 kHz festgelegt.

Bei einigen Verstärkern, einschließlich der DENON-Modelle AV-Verstärker, kann diese Frequenz jedoch ausgewählt werden. Bei der Verwendung eines solchen Verstärkers können Sie die Überschneidungsfrequenz entsprechend Ihrem persönlichen Geschmack auswählen.

Wenn Sie das Lautsprechersystem SYS-76HT mit solch einem Verstärker verwenden, können Sie durch Einstellung einer Übergangsfrequenz von etwa 135 Hz oder einem annähernden Wert, einen volleren Sound erzielen. herum einstellen. Stellen Sie die Überschneidungsfrequenz Ihrem persönlichen Geschmack entsprechend ein. Eine Anleitung zum Umstellen der Überschneidungsfrequenz finden Sie in der Bedienungsanleitung Ihres Verstärkers.

Beim Anschluss an einen Dolby Digital oder dts-kompatiblen AV-Verstärker empfehlen wir Ihnen, den LF DIRECT-Schalter des aktiven Subwoofer (DSW-76) auf die "ON"-Position zu stellen. Diese Empfehlung gilt sowohl für AV-Verstärker, bei denen die Überschneidungsfrequenz festgelegt ist als auch für solche, bei denen die Überschneidungsfrequenz eingestellt werden kann.

6 Lautstärke-Einstellregler (LEVEL)

• Dieser Regler ist nur in Funktion, wenn der LF DIRECT-Schalter (4) auf die "OFF"-Position gestellt ist.
• Stellen Sie mit diesem Regler die Lautstärke des aktiven Subwoofers ein.
• Wenn Sie den Regler von der Mittelposition aus im Uhrzeigersinn ( ) drehen, erhöht sich die Lautstärke des aktiven Subwoofers, und wenn Sie ihn entgegen dem Uhrzeigersinn ( ) drehen, verringert sich die Lautstärke. Wählen Sie die gewünschte Position.
• Bei einigen Signalen wird ein ganz weicher Sound produziert, auch wenn der Lautstärke-Einstellregler ("LEVEL") vollständig gegen den Uhrzeigersinn (☐)gedreht und auf ein Minimum ("MIN") eingestellt wird. Dies ist keine Fehlfunktion.

Wenn dies geschehen sollte, schließen Sie das am LINE IN-Anschluss des Gerätes angeschlossene Kabel an einen Ausgangsanschluss an (SUB WOOFER PRE OUT, MONO OUT, usw.), bei dem die Signale die Hauptlautstärkeschaltung des AV-Surround-Verstärkers, usw. passieren, bevor sie ausgegeben werden.

Verwenden Sie den Lautstärke-Einstellregler ("LEVEL") am Gerät, um die Lautstärkeabweichung mit den Lautsprechern außer Subwoofer (Front, Center, Surround, usw.) einzustellen; und stellen Sie die Gesamtlautstärke mit dem Hauptlautstärkeregler am AV-Surround-Verstärker, usw.

7 Auto-Stanby-Wahlschalter (AUTO STANDBY)

ON : Die Auto-Standby-Funktion ist aktiviert. OFF : Die Auto-Standby-Funktion ist deaktiviert.

Der Verstärker wird automatisch in den Standby-Modus gesetzt, wenn 5 bis 11 Minuten lang kein Signal eingegeben wird. Dadurch wird Energie gespart.

Die Stromversorgung schaltet sich sofort ein, wenn ein Signal eingegeben wird.

8 Statusanzeige

- Dieses zweifarbige LED zeigt den Betriebsstatus des aktiven Subwoofers wie folgt an: Netz "ON" ....Leuchtet grün Automatische Strom-Ausschaltung (Standby-Modus)....Leuchtet rot Netz "OFF" ....LED aus Schutzschaltung aktiviert ....Blinkt rot

9 Netzschalter (POWER)

• Die Stromversorgung schaltet sich ein, wenn dieser Schalter auf die "ON"-Position gestellt wird.
• Es bedarf einiger Sekunden, bevor sich das Gerät in Betrieb setzt. Dies liegt in der integrierten Stummschaltung begründet, die beim Ein- und Ausschalten der Stromversorgung störende Geräusche verhindert.
• Wenn dieser Schalter auf die "OFF"-Position gestellt wird, schaltet sich die Stromversorgung aus.

VORSICHT:

• Schließen Sie das AC-Netzkabel erst dann an eine AC-Netzsteckdose an, nachdem Sie alle anderen Anschlüsse ausgeführt haben.
• Überprüfen Sie die linken und rechten Kanäle und schließen Sie diese richtig an, L (links) an L und R (rechts) an R.
• Schließen Sie das AC-Netzkabel fest an. Ein loser Anschluss könnte Störungen verursachen.
• Beachten Sie, dass das Zusammenklemmen von Stiftsteckerkabeln und Netzkabeln sowie die Verwendung von Stiftsteckerkabeln in der Nähe eines Netztransformators Brummen oder andere Störungen verursachen kann.
• Überprüfen Sie die Polaritäten der Lautsprecher und des Verstärkers und schließen Sie diese richtig an. Schließen Sie den roten Anschluss am Lautsprecher an den "+" -Anschluss am Verstärker und den schwarzen Anschluss am Lautsprecher an den "-" -Anschluss am Verstärker an.

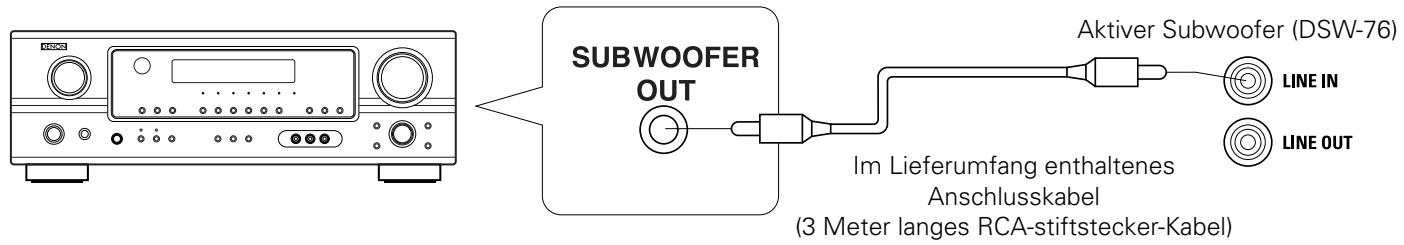

(1) Anschluss des Leitungseingangsanschlusses (LINE IN) – Aktiver Subwoofer (DSW-76)

※ Schließen Sie diesen Anschluss mit dem im Lieferumfang enthaltenen Anschlusskabel (3 Meter langes ECA-stiftstecker-Kabel) an den Vorverstärker-Anschluss des AV-Verstärkers an ("SUBWOOFER", "MONO OUT", usw.).

SUBWOOFER OUT Im Lieferumfang enthaltenes Anschlusskabel (3 Meter langes RCA-stiftstecker-Kabel) Aktiver Subwoofer (DSW-76) LINE IN LINE OUT

VORSICHT:

- Falls dieser Anschluss an den Vorverstärker-Anschluss für den Surround-Center-Kanal eines Stereo-Verstärkers oder AV-Surround-Verstärkers angeschlossen ist, wird ausschließlich der Tiefenklang des Center-Kanals reproduziert. Demzufolge ist der Gesamttiefenklang unzureichend.

(2) Anschluss der Lautsprecher-Anschlüsse – Lautsprechersystem (SC-A76, SC-C76)

※ Lesen Sie sich vor dem Anschluss die Bedienungsanleitung des Verstärkers sorgfältig durch und führen Sie die Anschlüsse entsprechend richtig aus.
※ Schalten Sie vor dem Anschluss des Gerätes und vor der Änderung von Anschlüssen die Netzschalter des entsprechenden Gerätes aus und ziehen Sie die Netzstecker von den AC-Netzsteckdosen ab.

■ Anschluss der Lautsprecher-Anschlüsse

1. Streifen Sie die Isolierung an der Spitze des Anschlusskabels ab und drehen Sie die Drähte fest mit der Hand zusammen, so dass diese nicht hervorragen und dadurch möglicherweise einen Kurzschluss verursachen.
2. Halten Sie den Hebel nach unten gedrückt und stecken Sie den Kerndraht des Kabels in die Öffnung.
3. Lassen Sie den Hebel los.
   Ziehen Sie leicht am Anschlusskabel, um zu prüfen, dass es fest angeschlossen ist.

1

Isolierung

3

Schwarz : “−” (negativ) Leitung mit silberfarbenem Kern

Rot : “+” (positiv) Leitung mit kupferfarbenem Kern

HINWEIS: Stellen Sie sicher, dass sich die Kerndrähte nicht gegenseitig berühren.

Ziehen Sie nach Beendigung der Anschlüsse vorsichtig an den Lautsprecherkabeln, um sicherzustellen, dass sie richtig angeschlossen sind.

VORSICHT:

• Achten Sie sorgfältig darauf, dass Sie die positiven ("+" , rot) und negativen ("−", schwarz) Seiten und die linken und rechten Lautsprecher richtig anschließen.
• Schließen Sie die Seite des im Lieferumfang enthaltenen kupferfarbenen Kerndrahtes an den roten Lautsprecher-Anschluss an.
• Zur Vermeidung von Schaltungsproblemen dürfen die kupfer- und silberfarbenen Kerndrähte sowie die linken und rechten Kabel niemals kurzgeschlossen werden.

Überprüfen Sie im Rahmen der Installation sowohl den Aufstellungsort als auch das Aufstellungsverfahren auf Sicherheit.

Falls Sie die Lautsprecher auf einem Ständer, einem Rahmen, usw. verwenden möchten, folgen Sie unbedingt der dem Ständer, Rahmen usw. beliegenden Installationsanleitung und überprüfen Sie vor der Installation und Verwendung die Sicherheit. DENON haftet weder für Schäden noch Unfälle, die aufgrund eines herunterfallenden Gerätes verursacht wurden.

VERWENDUNG DES AKTIVEN SUBWOOFERS (DSW-76)

1. Stellen Sie den Netzschalter auf die "ON"-Position.

2. Falls das AC-Netzkabel des Gerätes an eine geschaltete AC-Steckdose am Verstärker angeschlossen ist und der Netzschalter in der "ON"-Position belassen wird, schaltet sich beim Ein- und Ausschalten des Verstärkers auch die Stromversorgung ein und aus.

3. Falls das AC-Netzkabel nicht an eine geschaltete AC-Steckdose am Verstärker angeschlossen ist, stellen Sie den Netzschalter des Gerätes nach dem Einschalten der Stromversorgung des Verstärkers auf die "ON"-Position. Stellen Sie den Netzschalter des Gerätes vor dem Ausschalten der Stromversorgung des Verstärkers auf die "OFF"-Position.

4. Stellen Sie die Lautstärke mit dem Lautstärke-Einstellregler ein.

※ Beziehen Sie sich für Einzelheiten auf "BEZEICHNUNG DER TEILE UND FUNKTIONEN".

ENTFERNEN DES LAUTSPRECHERGITTERS (SC-A76, SC-C76)

※ Das Gitter an der Vorderseite der Lautsprechersysteme (SC-A76, SC-C76) kann entfernt werden.
- Halten Sie beide Seiten des Gitters fest und ziehen Sie es nach vorne.
- Gleichen Sie zur Wiedermontage die vier Löcher in den vier Ecken des Lautsprechergitters mit den vorstehenden Teilen in den vier Ecken des Gehäuses ab und drücken Sie das Lautsprechergitter fest auf.

■ Sind alle Anschlüsse richtig?
Bedienen Sie das Gerät entsprechend der Beschreibungen in der Bedienungsanleitung?
■ Funktionieren der Verstärker und der / die Player einwandfrei?

Falls die Funktion des Gerätes nicht einwandfrei zu sein scheint, überprüfen Sie die in der nachfolgenden Tabelle aufgeführten Punkte. Sollte sich das Problem damit nicht beseitigen lassen, liegt möglicherweise eine Störung vor. Schalten Sie die Stromversorgung aus, trennen Sie das AC-Netzkabel von der AC-Netzsteckdose ab und wenden Sie sich an das Geschäft, in dem Sie das Gerät erworben haben. Sollte man Ihnen dort nicht behilflich sein können, wenden Sie sich bitte an einen sich in ihrer Nähe befindlichen autorisierten DENON-Kundendienst.

Symptom	Ursache	Abhilfe
Aktiver Subwoofer (DSW-76): Beim Einschalten der Stromversorgung leuchtet weder das LED noch wird ein Ton produziert.	Das AC-Netzkabel ist lose.	Überprüfen Sie den Anschluss des AC-Netzkabels.
Aktiver Subwoofer (DSW-76): Das LED leuchtet, aber es wird kein Ton produziert.	Die Anschlusskabel sind lose.Der Lautstärke-Einstellregler ist ganz heruntergedreht.	Schließen Sie fest an.Stellen Sie den Regler durch Drehen auf die gewünschte Position.
Aktiver Subwoofer (DSW-76): Das LED blinkt und es wird kein Ton produziert.	Die Schutzschaltung wurde aufgrund eines zu hohen Eingangs oder eines Temperaturanstieges aktiviert.	Stellen Sie den Netzschalter zunächst auf die “OFF”-Position und nach einer Minute wieder zurück auf die “ON”-Position.Sollte sich das Problem nicht beseitigen lassen, trennen Sie das AC-Netzkabel von der AC-Netzsteckdose ab und wenden Sie sich an das Geschäft, in dem Sie das Gerät erworben haben.
Active subwoofer (DSW-76): Der Ton ist verzerrt.	Die Lautstärke ist zu hoch eingestellt.Der Ton vom angeschlossenen Lautstärker ist verzerrt.	Drehen Sie den Lautstärke-Einstellregler entgegen dem Uhrzeigersinn, um die Lautstärke zu senken.Verstärken Sie den Tiefenklang des Verstärkers nicht. (Stellen Sie den Tiefen-Einstellregler auf eine niedrigere Position oder senken Sie die Lautstärke.)
Aktiver Subwoofer (DSW-76): Oszillation (es wird ein lauter Dauerton produziert).	Die Lautstärke für den aktiven Subwoofer oder den Verstärker ist zu hoch eingestellt.	Senken Sie die Lautstärke des aktiven Subwoofers oder Verstärkers.

■ Satelliten-Lautsprechersystem (SC-A76)

Typ:	2-Wege, 2-LautsprecherGeschlossenes Gehäuse / Niedriger Streufluss
Antriebseinheiten:	9 cm Konus für Tiefen-Mittelfrequenz-Bereich x 11,9 cm Soft Dome mit großem Umfang x 1
Eingangsimpedanz:	6 Ω/Ohm
Max. Eingang:	40 Watt (IEC)100 Watt (PEAK)
Überschneidungsfrequenz:	5 kHz
Frequenzbereich:	60 Hz ~ 25 kHz
Abmessungen:	120 (B) x 180 (H) x 156 (T) mm
Gewicht:	1,6 kg

■ Center-Lautsprechersystem (SC-C76)

Typ:	2-Wege, 3-LautsprecherGeschlossenes Gehäuse / Niedriger Streufluss
Antriebseinheiten:	9 cm Konus für Tiefen-Mittelfrequenz-Bereich x 21,9 cm-Soft Dome mit großem Umfang x 1
Eingangsimpedanz:	6 Ω/Ohm
Max. Eingang:	40 Watt (IEC)100 Watt (PEAK)
Überschneidungsfrequenz:	5 kHz
Frequenzbereich:	60 Hz ~ 25 kHz
Abmessungen:	266 (B) x 120 (H) x 156 (T) mm
Gewicht:	2,1 kg

■ Aktiver Subwoofer (DSW-76)

Typ:	Reflexions-Gehäuse / Niedriger Streufluss Integrierter Verstärker
Antriebseinheit:	20 cm Konus x 1
Frequenzbereich:	27 Hz ~ 200 Hz(LF Direkt / Aus)
Nennausgangsleistung:	100 Watt(4 Ω/Ohm Last, 55 Hz, Kliirfaktor 0,7%)
Eingangsimpedanz:	22 kΩ/kOhm
Überschneidungsfrequenz:	50 Hz ~ 200 Hz (variabel)(LF Direkt / Aus)
Spannungsquelle:	120V / 60Hz (Nordamerika)230V / 50Hz (Europa)
Stromaufnahme:	55 Watt (UL / IEC)Weniger als 1 Watt (Standby)
Abmessungen:	262 (B) x 357 (H) x 434 (T) mm
Gewicht:	11,7 kg

* Änderung der technischen Daten und des Designs zum Zwecke der Verbesserung ohne Ankündigung vorbehalten.

Auto standby-funktion:
