SYS-391HT - Système home cinéma DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système home cinéma 5.1 (avec caisson de basses actif)
Marque	DENON
Modèle	SYS-391HT
Enceintes avant	SC-F391 (2 voies, 3 haut-parleurs, 6 ohms)
Enceinte centrale	SC-C391 (2 voies, 3 haut-parleurs, 6 ohms)
Enceintes surround	SC-R391 (gamme étendue, 1 haut-parleur, 6 ohms)
Caisson de basses	DSW-391 (actif, woofer 20 cm, 100 W dynamique)
Impédance des enceintes	6 ohms
Puissance maximale par enceinte	60 W (IEC) / 120 W (crête)
Réponse en fréquence (enceintes avant et centrale)	150 Hz – 22 kHz
Réponse en fréquence (enceintes surround)	150 Hz – 20 kHz
Réponse en fréquence (caisson)	20 Hz – 150 Hz
Dimensions (enceinte avant)	125 x 320 x 155 mm
Dimensions (enceinte centrale)	320 x 125 x 155 mm
Dimensions (enceinte surround)	125 x 320 x 155 mm
Dimensions (caisson)	280 x 356 x 410 mm
Poids (enceinte avant)	2,0 kg
Poids (enceinte centrale)	2,0 kg
Poids (caisson)	10,4 kg
Alimentation (caisson)	230 V CA, 50 Hz (Europe)
Consommation électrique (caisson)	65 W (max), 0,5 W (veille)
Fonctions spéciales	Veille automatique, réglage de niveau, connexion RCA
Nettoyage	Chiffon sec et doux ; éviter solvants
Sécurité	Espace de ventilation >0,3 m ; ne pas obstruer

FOIRE AUX QUESTIONS - SYS-391HT DENON

Comment connecter les enceintes à l'amplificateur ?

Utilisez les câbles d'enceinte fournis. Connectez les bornes marquées FR (avant droite), FL (avant gauche), C (centrale), SR (surround droite) et SL (surround gauche) aux bornes correspondantes de l'amplificateur. Respectez les polarités (+/-).

Que faire si le caisson de basses ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que le commutateur POWER est en position ON. Si le témoin reste éteint, débranchez le cordon et contactez votre revendeur.

Comment régler le volume du caisson de basses ?

Tournez la commande LEVEL à l'arrière du caisson pour augmenter ou diminuer le volume. Réglez-le de manière à obtenir un équilibre avec les autres enceintes.

Les enceintes peuvent-elles être montées au mur ?

Oui, les enceintes avant (SC-F391) et surround (SC-R391) sont équipées de crochets en trou de serrure à l'arrière. Utilisez des vis adaptées et respectez les consignes de sécurité. Pour la centrale (SC-C391), utilisez les écrous M5.

Que faire si le son est déformé ?

Baissez le volume du caisson de basses ou de l'amplificateur. Vérifiez que les enceintes ne sont pas en court-circuit et que les câbles sont correctement connectés. Évitez les réglages excessifs des graves sur l'amplificateur.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de benzène, de diluant ou de produits chimiques. Si vous utilisez un chiffon traité, suivez les précautions d'usage.

Quelle est la fonction de veille automatique ?

Le caisson de basses passe automatiquement en mode veille après 5 à 15 minutes sans signal d'entrée. Il se réveille instantanément dès qu'un signal est détecté. Cela économise l'énergie.

Puis-je utiliser des câbles d'enceinte plus longs ?

Oui, mais utilisez des câbles de bonne section (minimum 1,5 mm²) pour éviter les pertes de signal. Ne faites pas passer les câbles près des cordons d'alimentation pour éviter les interférences.

Comment installer les patins antidérapants ?

Collez les patins en liège fournis aux quatre coins de la base des enceintes avant et surround. Pour la centrale, placez-les également aux coins. Cela évite les glissements et les vibrations.

Que faire en cas de bourdonnement (ronronnement) ?

Assurez-vous que les câbles audio sont éloignés des cordons d'alimentation et des transformateurs. Vérifiez que les connexions RCA sont bien enfoncées. Si le problème persiste, baissez le volume du caisson ou de l'amplificateur.

MODE D'EMPLOI SYS-391HT DENON

Manuel de l'Utilisateur

Pour déconnecter complètement ce produit du courant secteur, débranchez la prise de la prise murale. La prise secteur est utilisée pour couper complètement l'alimentation de l'appareil et l'utilisateur doit pouvoir y accéder facilement.

ATTENZIONE:

Nous déclarons sous notre seule responsabilité que l'appareil, auquel se réfère cette déclaration, est conforme aux standards suivants:

EN60065, EN55013, EN55020, EN61000-3-2 et EN61000-3-3. Selon la directive 2006/95/EC concernant la basse tension et la directive CEM 2004/108/EC, la réglementation européenne 1275/2008 et la directive 2009/125/EC établissant un cadre de travail applicable aux produits liés à l'énergie (ErP).

Les matériaux d'emballage de ce produit sont recyclables et peuvent être réutilisés. Veuillez disposer des matériaux conformément aux lois sur le recyclage en vigueur.

Lorsque vous mettez cet appareil au rebut, respectez les lois ou réglementations en vigueur.

Les piles ne doivent jamais être jetées ou incinérées, mais mises au rebut conformément aux lois en vigueur sur la mise au rebut des piles.

Ce produit et les accessoires inclus, à l'exception des piles, sont des produits conformes à la directive DEEE.

NOTA RELATIVA AL RICICLAGGIO:

* Pour permettre la dissipation de chaleur requise, n'installez pas cette unité dans un espace confiné tel qu'une bibliothèque ou un endroit similaire.

• Une distance de plus de 0,3 m est recommandée.
• Ne placez aucun matériel sur cet appareil.

Configuration de l'appareil 1

Accessoires 1

Avant l'utilisation .... 1

Précautions d'installation 1

Installation 2

Déplacement de l'unité 2

Nettoyage 2

Autres précautions 2

Nomenclature et fonctions 3

Panneau arrière (DSW-391) 3

Connexions 3

Connexion des enceintes (SC-F391, SC-C391, SC-R391) ...... 3

Connexion des câbles d'enceinte 3

Connexion du subwoofer (DSW-391) 4

Fonction de veille automatique 4

Connexion du cordon d'alimentation 4

Lecture 4

Utilisation du subwoofer 4

Dépistage des pannes 5

Spécifications 5

Introduction

Nous vous remercions d'avoir acquis cet appareil DENON. Afin d'assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l'utilisateur avant d'utiliser l'appareil.

Après l'avoir lu, conservez-le afin de pouvoir vous y reporter ultérieurement.

Configuration de l'appareil

Système d'enceintes avant

SC-F391 2

Système d'enceinte centrale

SC-C391 1

Système d'enceintes surround

SC-R391 2

Subwoofer

DSW-391 1

Assurez-vous que les articles suivants sont fournis avec l'appareil.

① Câble d'enceinte A (Environ 10 ft / 3 m).... 3
② Câble d'enceinte B (Environ 33 ft / 10 m) ...... 2
③ Câble audio (Environ 10 ft / 3 m, broche RCA)....1
④ Patins antidérapants (4 pièces / 1 feuille)....5

① ②

③

④

Avant l'utilisation

Précautions d'installation

La qualité du son produit par le enceintes est affectée par la taille et la forme de la pièce, ainsi que par la méthode d'installation. Soyez attentifs aux remarques inscrites ci-dessous avant l'installation des enceintes.

• Si le son des graves est excessif lorsque les enceintes sont installées directement sur le sol, placez-les sur des blocs de béton ou sur un autre support dur.
• Notez que si vous placez l'enceinte sur le même support ou sur la même étagère qu'une platine tourne-disque, un ronronnement peut se produire.
• Les enceintes centrale et avant sont de type flux à faible fuite et peuvent être utilisées près d'un téléviseur mais selon le modèle, des tâches de couleur peuvent apparaître sur l'image.

AVERTISSEMENTS

• Si vous installez les systèmes d'enceintes au plafond ou au mur, pour assurer la sécurité, laissez des spécialistes effectuer le travail d'installation.
• Veillez à fixer les cordons des enceintes au mur, etc., pour éviter que les gens trébuchent dessus ou bien tirent dessus accidentellement, provoquant la chute des systèmes d'enceintes.
• Veillez à effectuer un contrôle de sécurité après l'installation des systèmes d'enceintes. Par la suite, effectuez des vérifications de sécurité à intervalles réguliers pour vous assurer qu'il n'y a aucun risque de chute des systèmes d'enceintes.

DENON n'acceptera aucune responsabilité pour des dégâts ou accidents causés par un choix inapproprié du lieu d'installation ou par des procédures d'installation incorrectes.

Avant l'utilisation

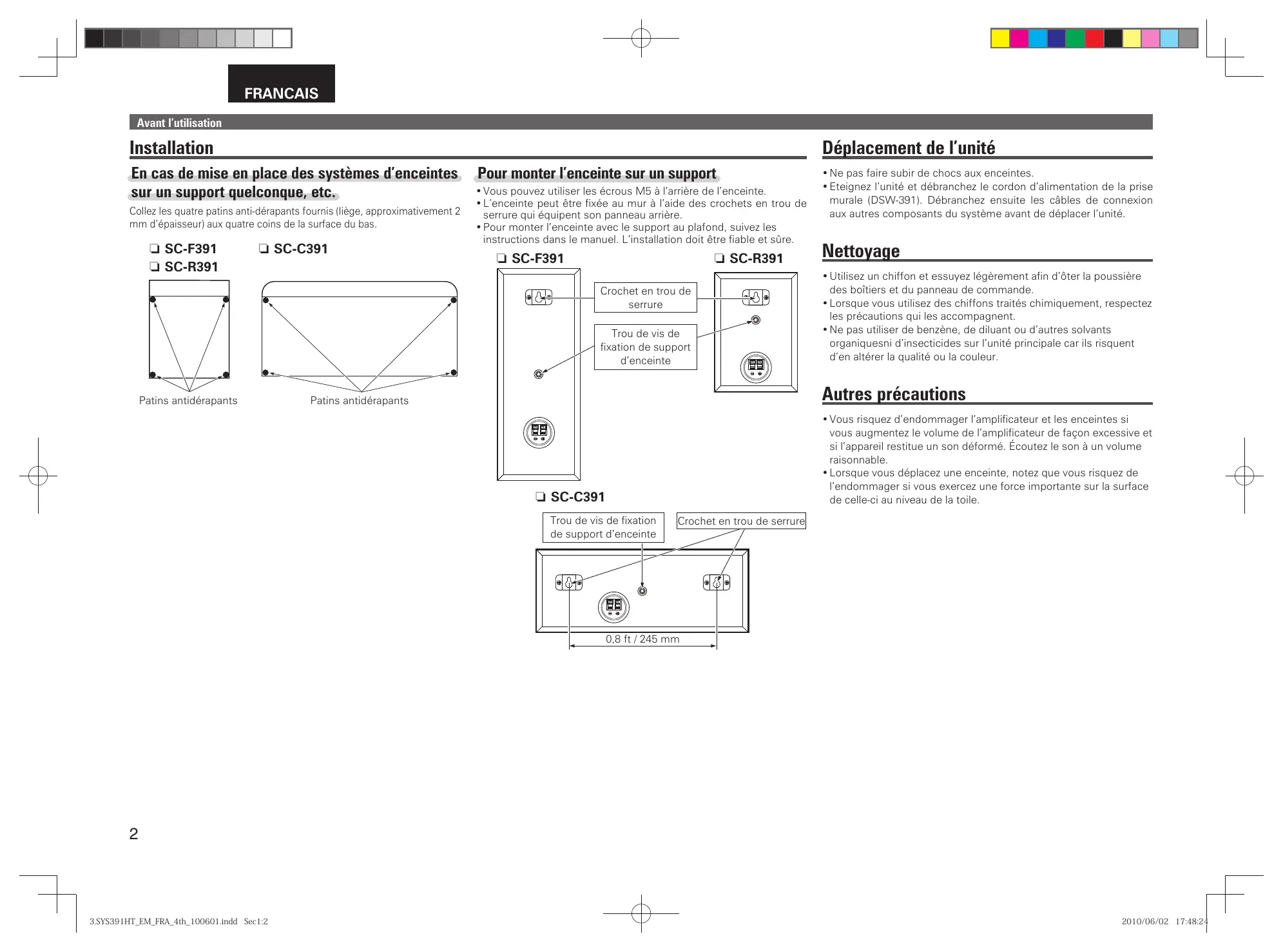

Installation

En cas de mise en place des systèmes d'enceintes sur un support quelconque, etc.

Collez les quatre patins anti-dérapants fournis (liège, approximativement 2 mm d'épaisseur) aux quatre coins de la surface du bas.

SC-F391
SC-R391

Patins antidérapants

SC-C391

Patins antidérapants

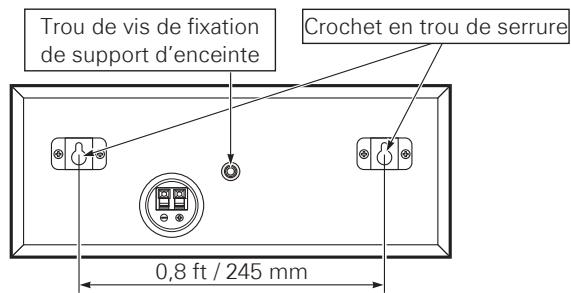

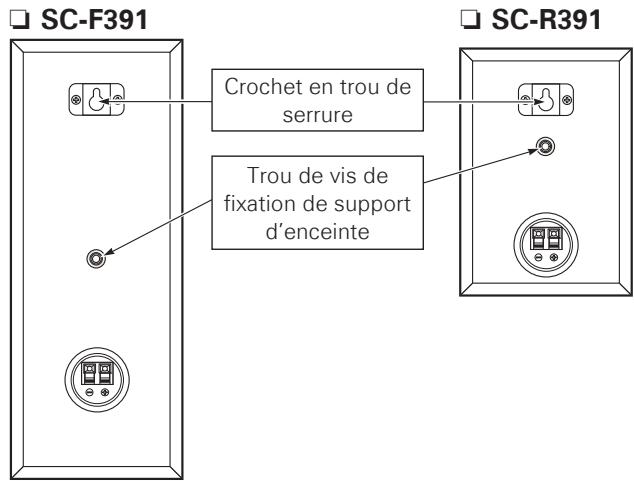

Pour monter l'enceinte sur un support

• Vous pouvez utiliser les écrous M5 à l'arrière de l'enceinte.
• L'enceinte peut être fixée au mur à l'aide des crochets en trou de serrure qui équipent son panneau arrière.
• Pour monter l'enceinte avec le support au plafond, suivez les instructions dans le manuel. L'installation doit être fiable et sûre.

SC-C391

Déplacement de l'unité

• Ne pas faire subir de chocs aux enceintes.
• Eteignez l'unité et débranchez le cordon d'alimentation de la prise murale (DSW-391). Débranchez ensuite les câbles de connexion aux autres composants du système avant de déplacer l'unité.

Nettoyage

• Utilisez un chiffon et essuyez légèrement afin d'ôter la poussière des boîtiers et du panneau de commande.
• Lorsque vous utilisez des chiffons traités chimiquement, respectez les précautions qui les accompagnent.
• Ne pas utiliser de benzène, de diluant ou d'autres solvants organiquesni d'insecticides sur l'unité principale car ils risquent d'en altérer la qualité ou la couleur.

Autres précautions

• Vous risquez d'endommager l'amplificateur et les enceintes si vous augmentez le volume de l'amplificateur de façon excessive et si l'appareil restitue un son déformé. Écoutez le son à un volume raisonnable.
• Lorsque vous déplacez une enceinte, notez que vous risquez de l'endommager si vous exercez une force importante sur la surface de celle-ci au niveau de la toile.

Nomenclature et fonctions

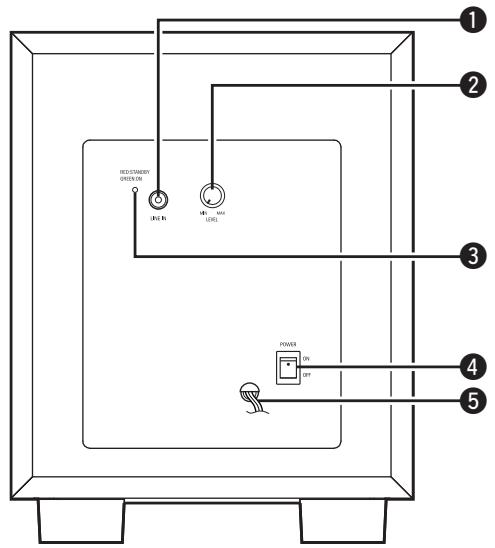

Panneau arrière (DSW-391)

① Connecteur d'entrée de ligne (LINE IN)

Raccordez cette borne à la borne"SUBWOOFER PRE OUT" de l'amplificateur avec le câble audio fourni.

② Commande de réglage du volume (LEVEL)

Utilisez cette commande pour régler le volume du subwoofer.

③ Témoin d'état

Le témoin bicolore indique l'état de fonctionnement du subwoofer:

• Appareil sous tension ……Diode allumée en vert
• Mode veille ……Diode allumée en rouge
• Appareil hors tension……Diode éteinte

4 Commutateur d'alimentation (POWER ON/OFF)

• L'appareil est sous tension lorsque ce commutateur est en position "ON".
• En position "OFF", l'appareil n'est pas sous tension.

⑤ Cordon d'alimentation

Connexions

Afin d'effectuer les connexions correctement, lisez attentivement le manuel de l'utilisateur de l'amplificateur.

Connexion des enceintes (SC-F391, SC-C391, SC-R391)

• Raccordez les bornes d'entrée du panneau arrière des enceintes aux bornes de sortie de l'amplificateur, en utilisant les câbles d'enceinte fournis.
• Les étiquettes à l'arrière de chaque enceinte portent les repères "FR", "FL", "C", "SR", "SL". Connectez chaque enceinte bornes de l'amplificateur. Assurez-vous de connecter chaque enceinte avec la polarité appropriée (+, -).
• FR sur la borne d'enceinte avant droite de l'amplificateur.
• FL sur la borne d'enceinte avant gauche de l'amplificateur.
• C sur la borne d'enceinte centrale de l'amplificateur.
• SR sur la borne d'enceinte surround droite de l'amplificateur.
• SL sur la borne d'enceinte surround gauche de l'amplificateur.

Les amplificateurs ont différentes bornes de sortie d'enceinte. Vérifiez le manuel du propriétaire de l'amplificateur que vous utilisez pour les détails.

REMARQUE

• L'amplificateur doit être mis hors tension avant d'y connecter les enceintes.
• Si les polarités sont inversées, les enceintes risquent d'être horsphase et les graves ne seront alors pas reproduites correctement. Assurez-vous de connecter les polarités correctement.

Connexion des câbles d'enceinte

Noir : “-” (négatif)

Câble noir

Rouge : "+" (positif)

Câble noir avec ligne blanche

Levier

1 Dénudez l'extrémité du câble d'enceinte, puis tournez fermement les fils à la main afin qu'ils ne dépassent pas et ne provoquent pas de court-circuits.

2 Appuyez sur le levier et le baisser, puis insérer le fil conducteur du cordon dans le trou.

3 Relâchez le levier. Tirez légèrement sur le câble d'enceinte pour vérifier qu'il est fermement connecté.

Lorsque les connexions sont terminées, tirez doucement sur les câbles d'enceinte pour vous assurer qu'ils sont solidement connectés.

REMARQUE

Ne laissez pas les fils conducteurs des deux câbles d'enceinte entrer en contact l'un avec l'autre. Ceci causerait un court-circuit dans l'amplificateur et l'endommagerait.

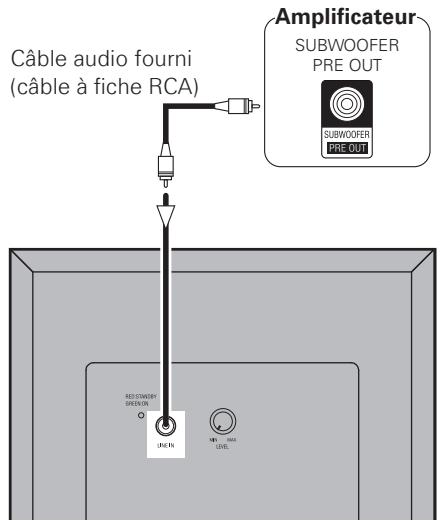

Connexion du subwoofer (DSW-391)

Raccordez la borne indiquée à la borne SUBWOOFER PRE OUT destinée au subwoofer de l'amplificateur avec le câble audio fourni.

REMARQUE

• Ne branchez pas le cordon d'alimentation dans la prise avant que toutes les connexions ne soient terminées.
• Le fait de mettre ensemble les cordons à fiche et les cordons d'alimentation ou de faire passer les cordons à fiche à côté du transformateur de courant peut provoquer du bruit ou des bourdonnements.

Fonction de veille automatique

Cet appareil passe automatiquement en mode veille s'il ne reçoit aucun signal pendant 5 à 15 minutes, ce qui permet d'économiser de l'électricité.

L'appareil se remet immédiatement sous tension lorsqu'un signal est entré.

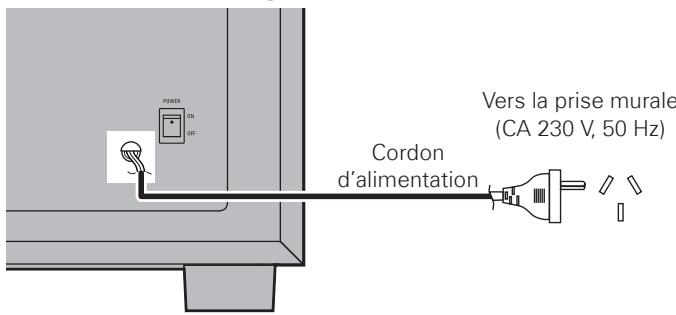

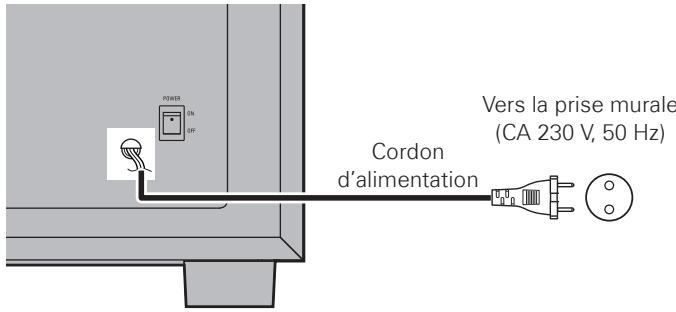

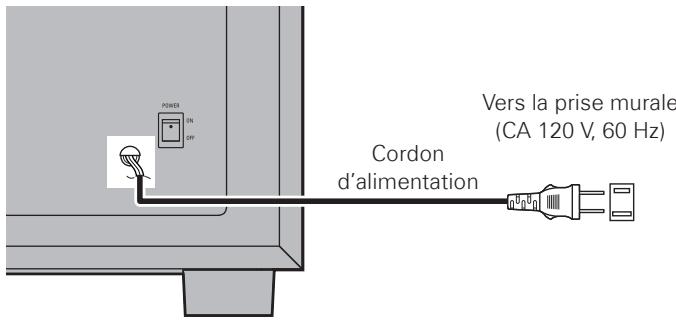

Connexion du cordon d'alimentation

Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.

Pour l'Amérique du Nord uniquement

Pour l'Europe uniquement

Pour l'Australie uniquement

REMARQUE

Bien insérer la fiche du cordon d'alimentation dans la prise. Des connexions incomplètes risquent de générer du bruit.

Lecture

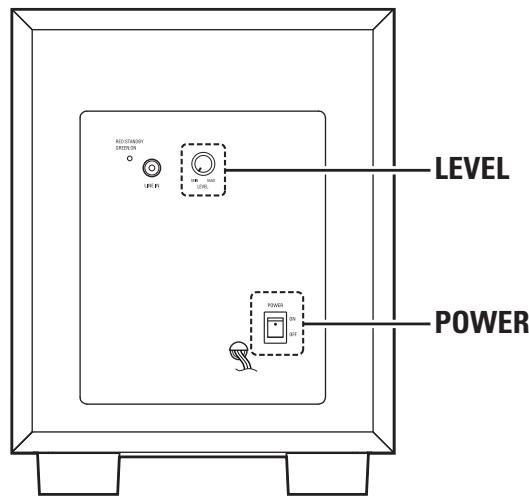

Utilisation du subwoofer

1 Placez le bouton POWER en position "ON".
2 Réglez le volume avec la commande LEVEL.

Dépistage des pannes

Si un problème se produit, vérifiez d'abord les points suivants:

1. Les connexions sont-elles correctes?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur?
3. Les autres composants fonctionnent-ils correctement?

Si l'appareil ne fonctionne pas correctement, vérifiez les points énumérés dans le tableau ci-dessous. Si le problème persiste, il s'agit peut-être d'un dysfonctionnement.

Dans ce cas, débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

Symptôme	Cause	Mesure	Page
Subwoofer (DSW-391): La diode ne s'allume pas et aucun son n'est produit lorsque l'appareil est missous tension.	• Le cordon d'alimentation n'est pas correctement branché.	• Vérifiez la connexion de la fiche du cordon d'alimentation.	4
Subwoofer (DSW-391): La diode s'allume mais aucun son n'est produit.	• Les cordons ne sont pas branchés correctement.• La commande de réglage du volume est baissée au minimum.• Le circuit de protection a été activé en raison d'une entrée excessive ou d'une montée de température.	• Connectez correctement.• Tournez la commande et réglez la dans la position souhaitée.• Placez le bouton d'alimentation sur "OFF", attendez au moins 1 minute, puis replacez le bouton sur "ON".Si le problème persiste, débranchez le câble d'alimentation de la prise murale et contactez votre revendeur.	43, 4–
Subwoofer (DSW-391): Le son est déformé.	• Le volume est trop élevé.• Le son est déformé sur l'amplificateur connecté.	• Tournez la commande de volume dans le sens contraire des aiguilles d'une montre afin de baisser le volume.• N'augmentez pas les graves sur l'amplificateur. (Baissez le réglage des graves de l'amplificateur ou le volume).	3, 4–
Subwoofer (DSW-391): Oscillation (bruit fort continu).	• Volume du subwoofer ou de l'amplificateur réglé trop haut.	• Baissez le volume du subwoofer ou de l'amplificateur.	3, 4
Le volume ne s'ajuste pas avec le volume de l'amplificateur.	• L'appareil est branché à une bornes autres que la bornes SUBWOOFER PRE OUT de l'amplificateur (bornes avec un niveau de sortie défini).	• Connectez l'appareil à la bornes SUBWOOFER PRE OUT de l'amplificateur.	–

Spécifications

□ Système d'enceintes au avant (SC-F391)

Type:

2 voies, 3 haut-parleurs

Caisson fermé / flux à faible fuite

Haut-parleurs:

Cônes basses-médiums 8 cm x 2

Impédance d'entrée:

2,5 cm haute fréquence x 1

Puissance max.:

6 Ω

Gamme de fréquence:

60 W (IEC)

120 W (crête)

150 Hz – 22 kHz

Dimensions:

125 (L) x 320 (H) x 155 (P) mm (4-59/64" x 12-19/32" x 6-7/64")

Poids:

2,0 kg (4 lbs 6.6 oz)

□ Système d'enceinte centrale (SC-C391)

Type:

2 voies, 3 haut-parleurs

Caisson fermé / flux à faible fuite

Haut-parleurs:

Cônes basses-médiums 8 cm x 2

2,5 cm haute fréquence x 1

Impédance d'entrée:

6 Ω

Puissance max.:

60 W (IEC)

120 W (crête)

Gamme de fréquence.:

150 Hz – 22 kHz

Dimensions:

320 (L) x 125 (H) x 155 (P) mm (12-19/32" x 4-59/64" x 6-7/64")

Poids:

2,0 kg (4 lbs 6.6 oz)

□ Système d'enceintes surround (SC-R391)

Type:

Gamme étendue, 1 haut-parleur

Caisson fermé

Haut-parleurs:

Cône 8 cm gamme étendue x 1

Impédance d'entrée:

6 Ω

Puissance max.:

60 W (IEC)

120 W (crête)

Gamme de fréquence:

150 Hz – 20 kHz

Dimensions:

Amplificateur intégré

Haut-parleur:

Woofer 20 cm x 1

Gamme de fréquence:

20 Hz – 150 Hz

Puissance dynamique:

100 W

Impédance d'entrée:

22 kΩ

Alimentation:

CA 120 V / 60 Hz (Amérique du Nord)

CA 230 V / 50 Hz (Europe/Australie)

Consommation de courant:

65 W

MAX. 0,5 W (Veille)

Dimensions:

280 (L) × 356 (H) × 410 (P) mm (11-1/32" × 14-1/64" × 16-9/64")

Poids:

10,4 kg (22 lbs 14.8 oz)

Sommario

Rood : "+" (positief)

MAKS. 0,5 W (Standby)

Boyutlar:
