MODE D'EMPLOI AVRX3100WBKE2 DENON

Manuel de l’Utilisateur Vous pouvez imprimer plus d’une page d’un PDF sur une seule feuille de papier. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAccessories

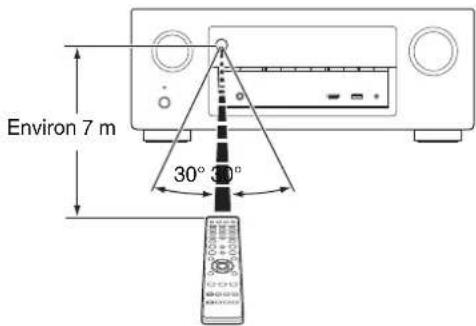

Portée de la télécommande

Nomenclature et fonctions

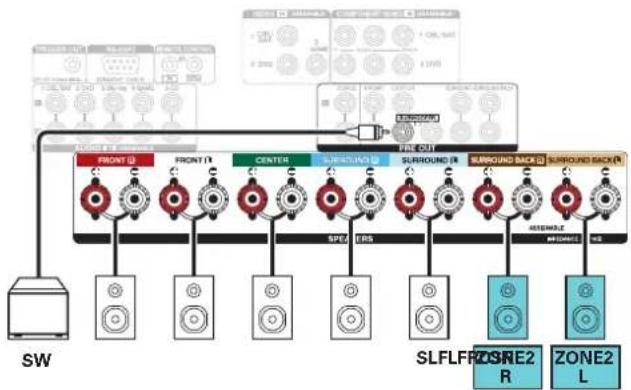

Connexions Connexion des enceintes

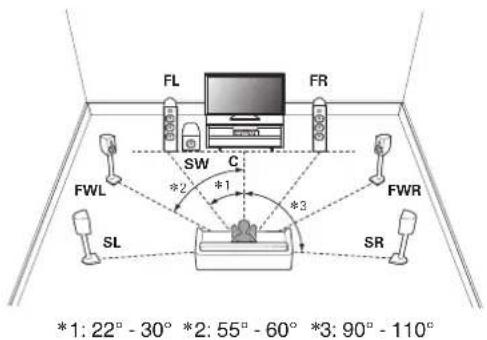

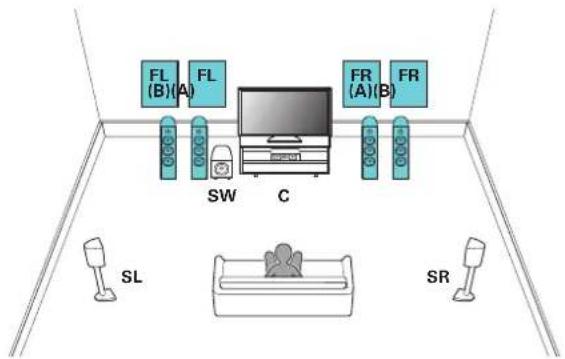

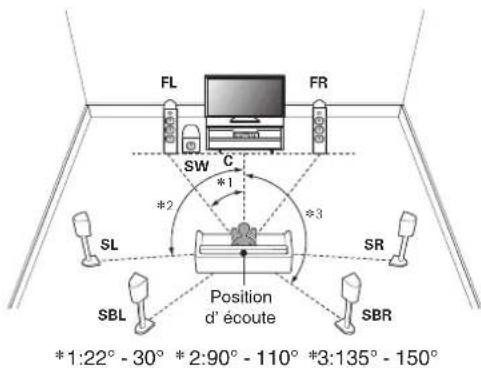

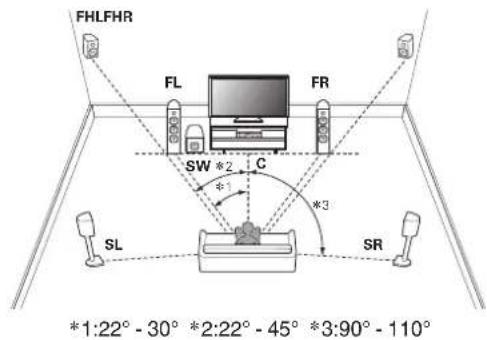

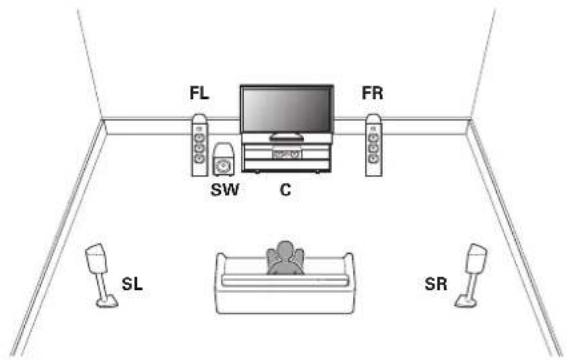

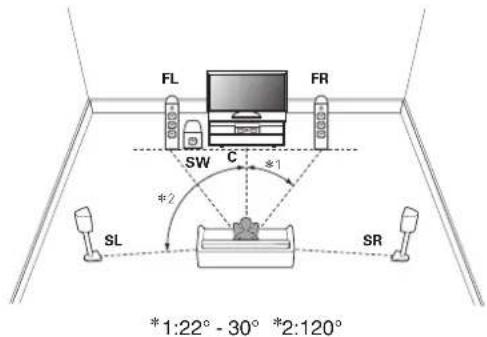

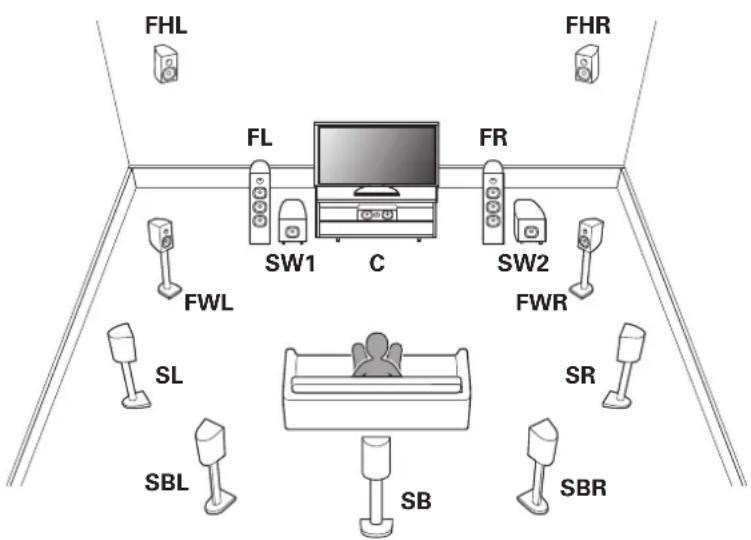

Installation des enceintes

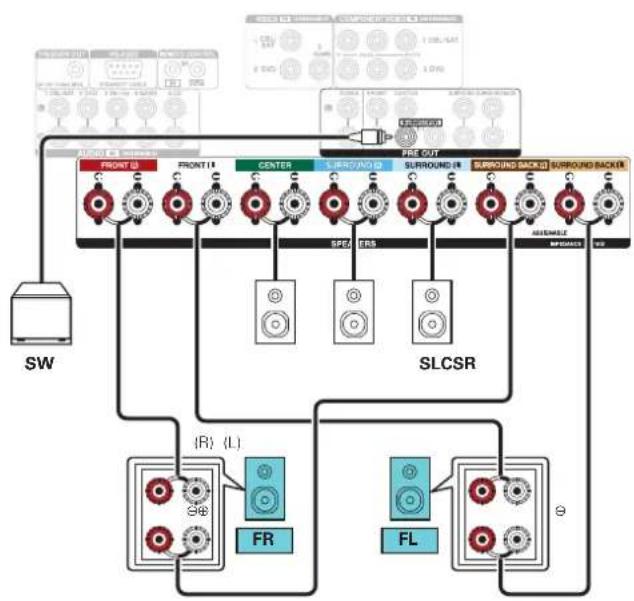

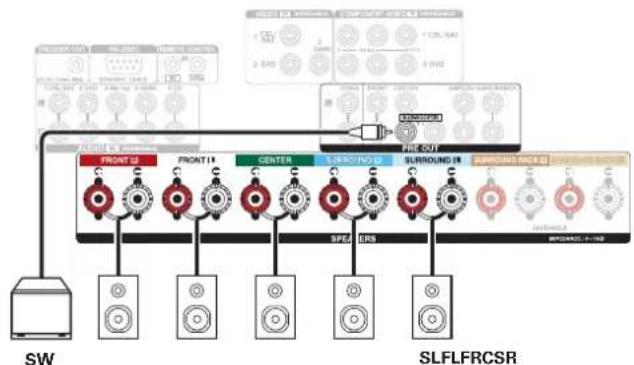

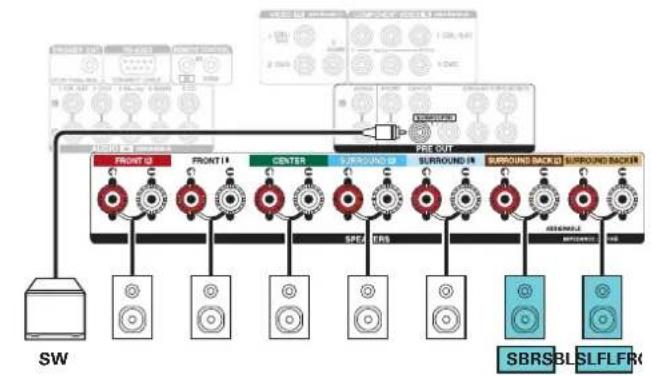

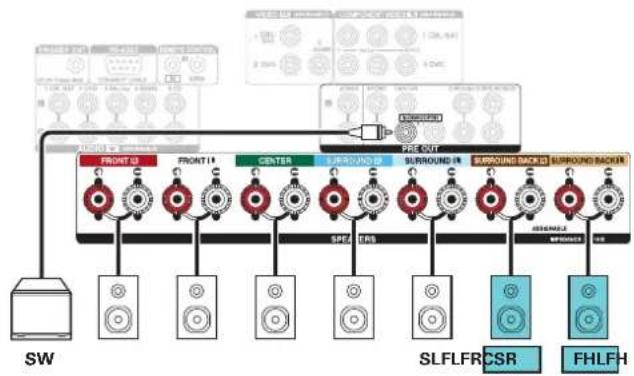

Connexion des enceintes

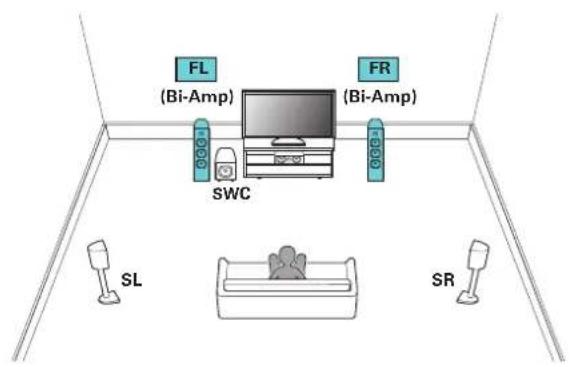

Configuration de l’enceinte et paramétrages de l’ “Affectation des Amplis”

Connexion d’un téléviseur

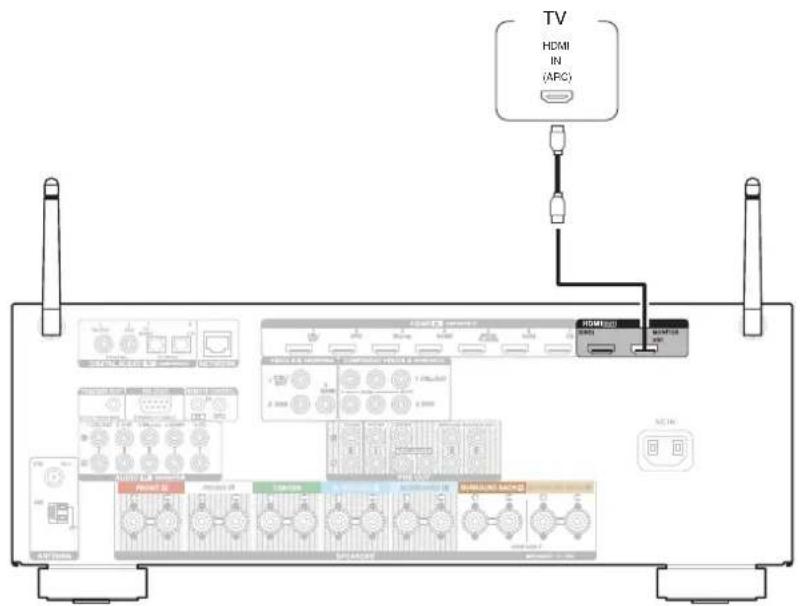

Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)

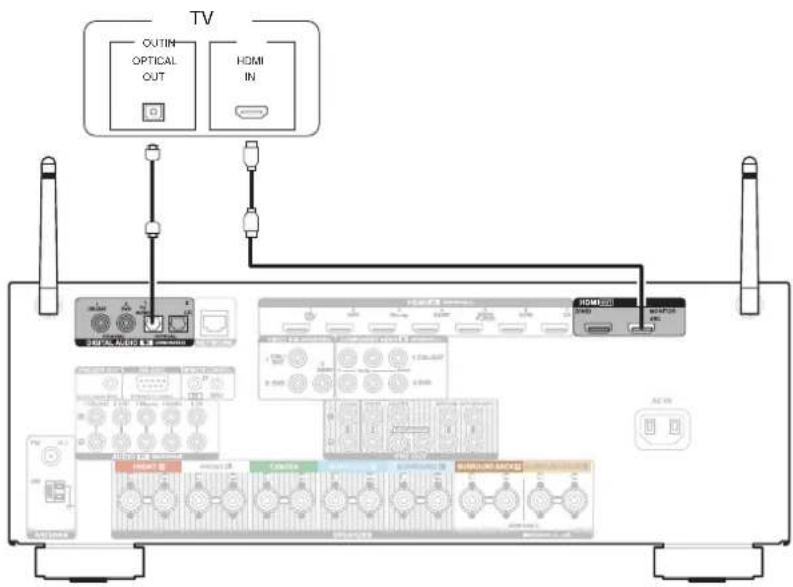

Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)

Connexion d’un dispositif de lecture

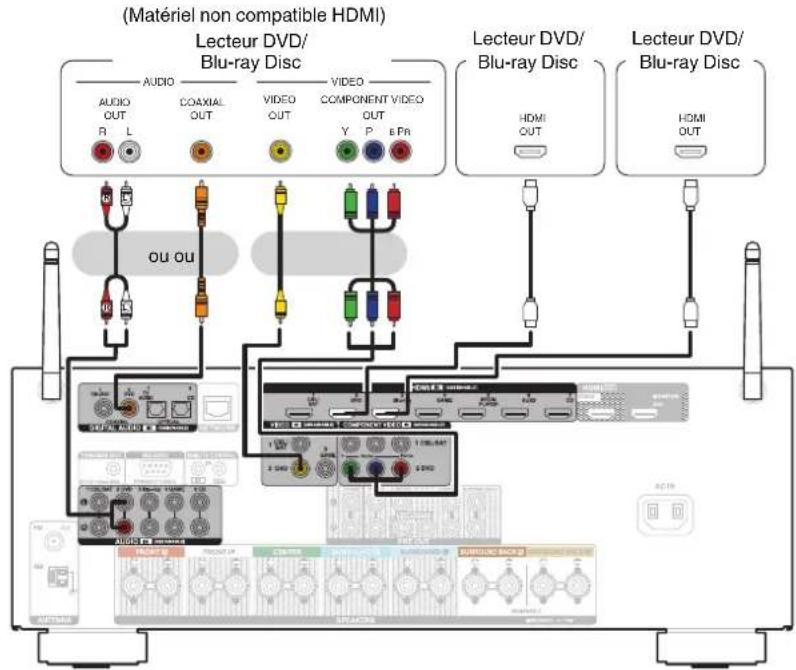

Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc

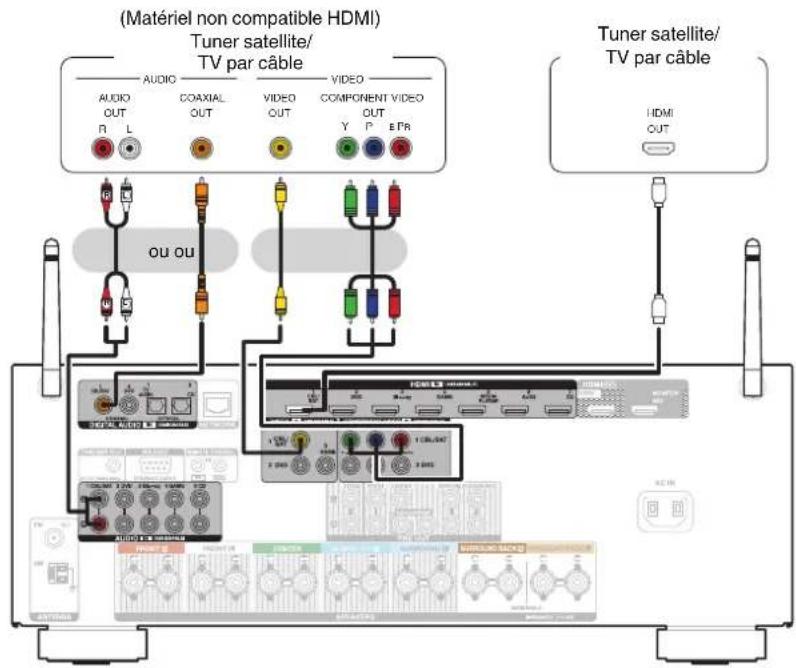

Connexion d’un décodeur (Tuner satellite/TV par câble)

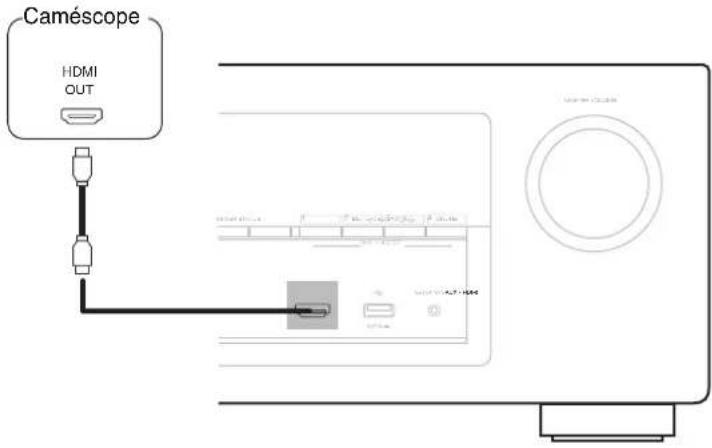

Connexion d’un caméscope vidéo ou d’un console de jeux

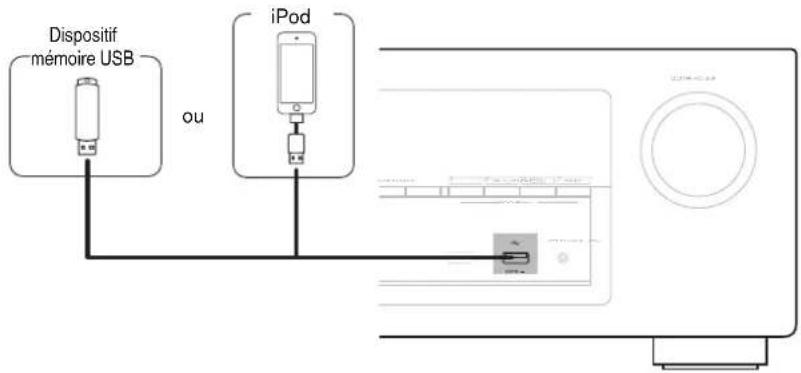

Connexion d’un iPod ou d’un dispositif mémoire USB sur le port USB

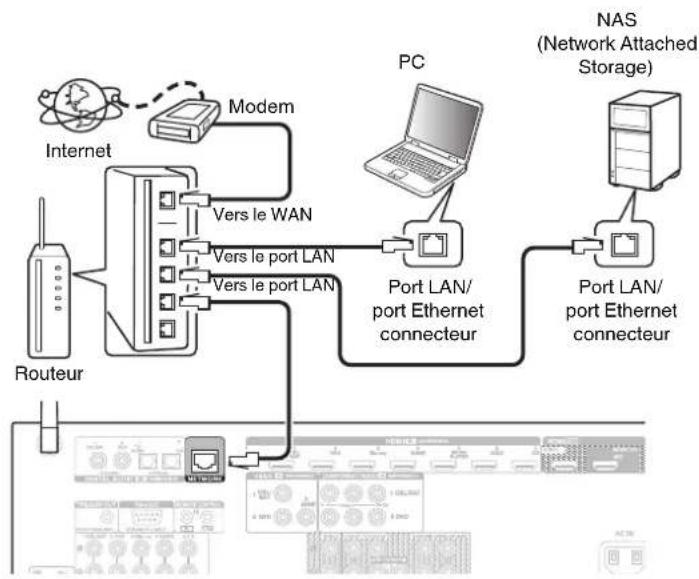

Connexion à un réseau domestique (LAN)

Connexion d’un dispositif de commande externe

Connexion du cordon d’alimentation

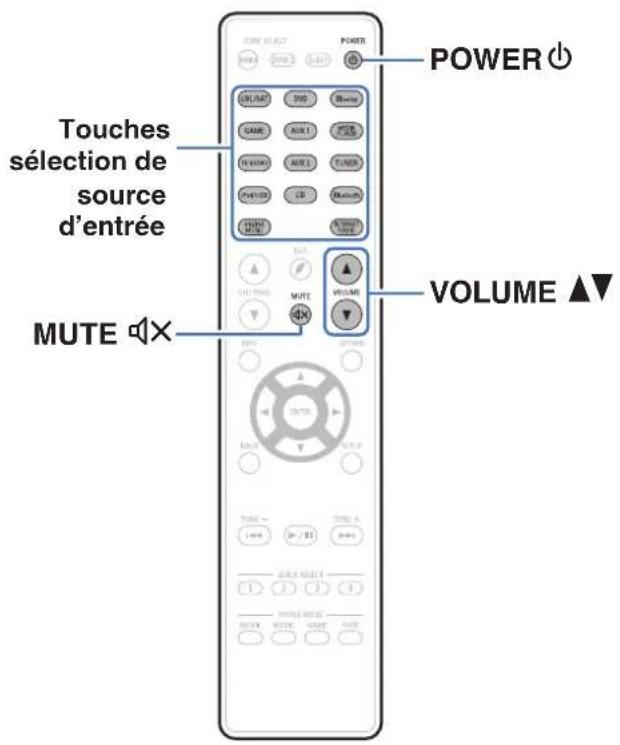

Lecture Utilisation basique

Sélection de la source d’entrée

Coupure temporaire du son (Sourdine)

Lecture avec les lecteurs DVD/Blu-ray Disc

Panneau avant Affichage Panneau arrière Télécommande IndexLecture du contenu d’un iPod

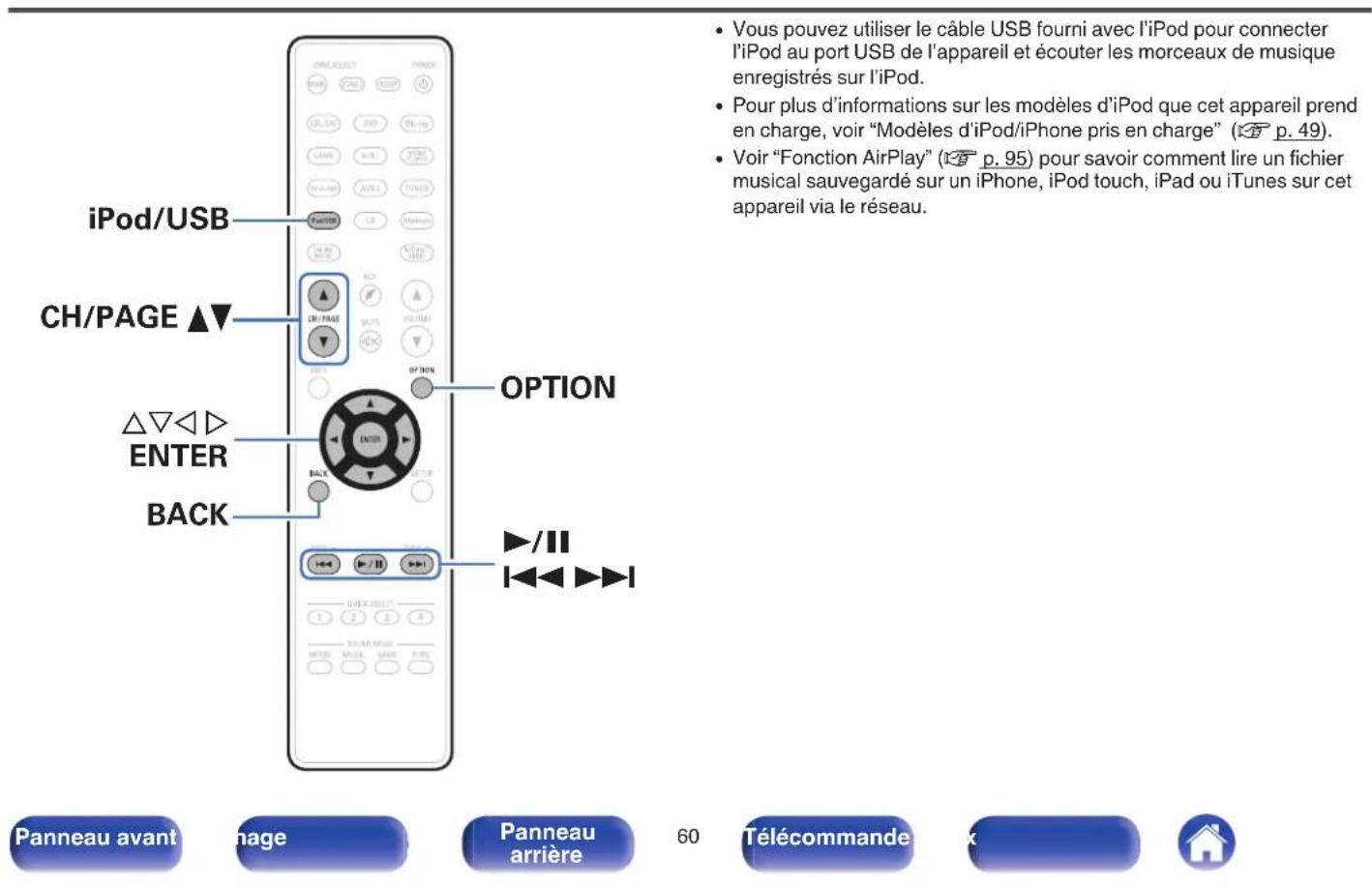

Écoute de musique avec un iPod

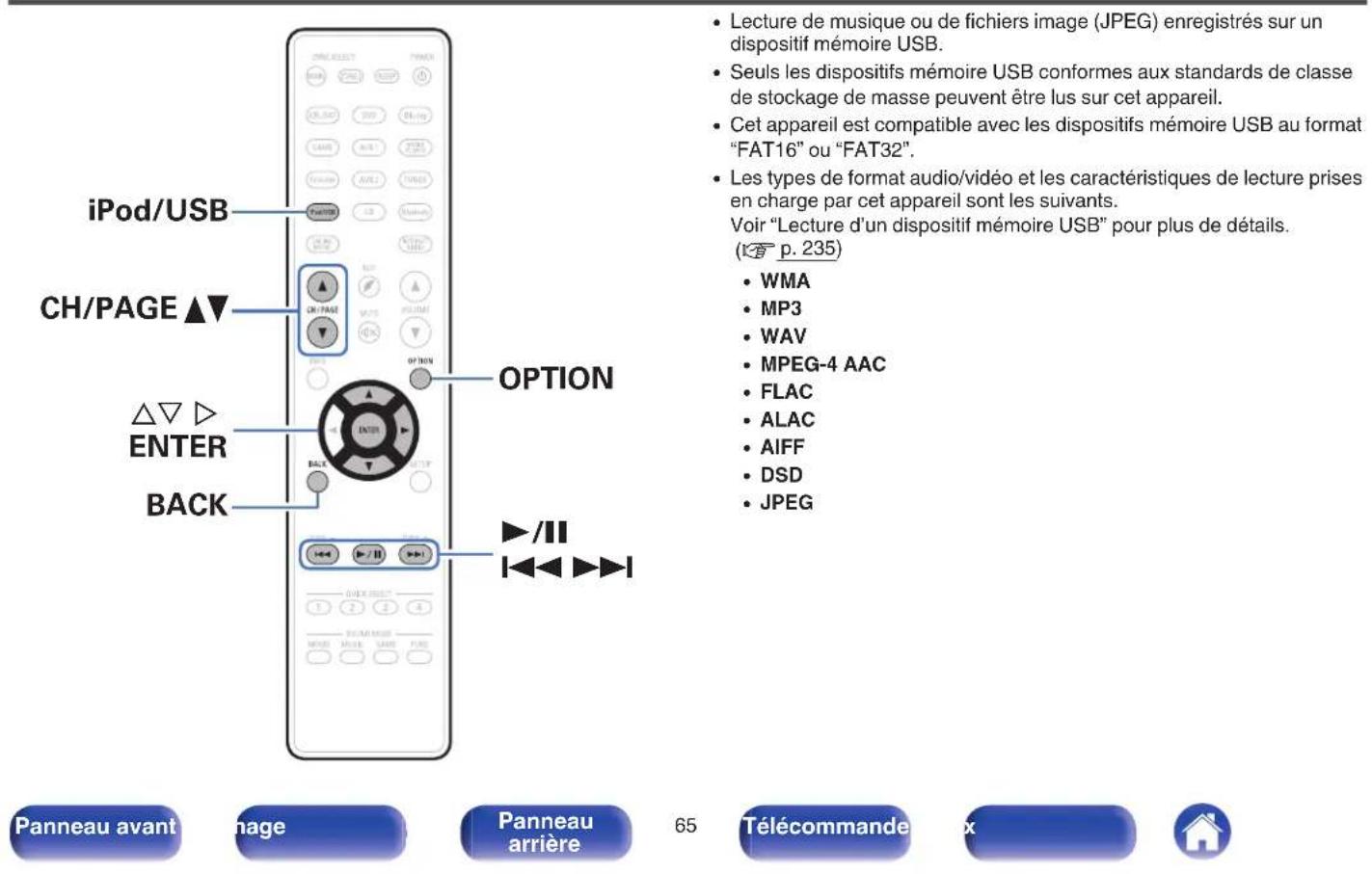

Lecture du contenu d’un dispositif mémoire USB

Lecture des fichiers d’un dispositif mémoire USB

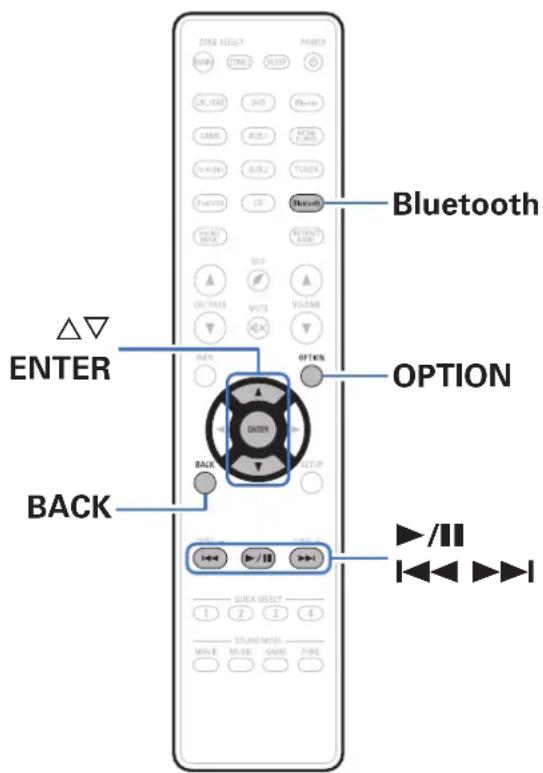

Écouter de la musique sur un périphérique Bluetooth

Appariement avec un périphérique Bluetooth

Lecture d’un périphérique Bluetooth

Appariement avec le Mode de couplage

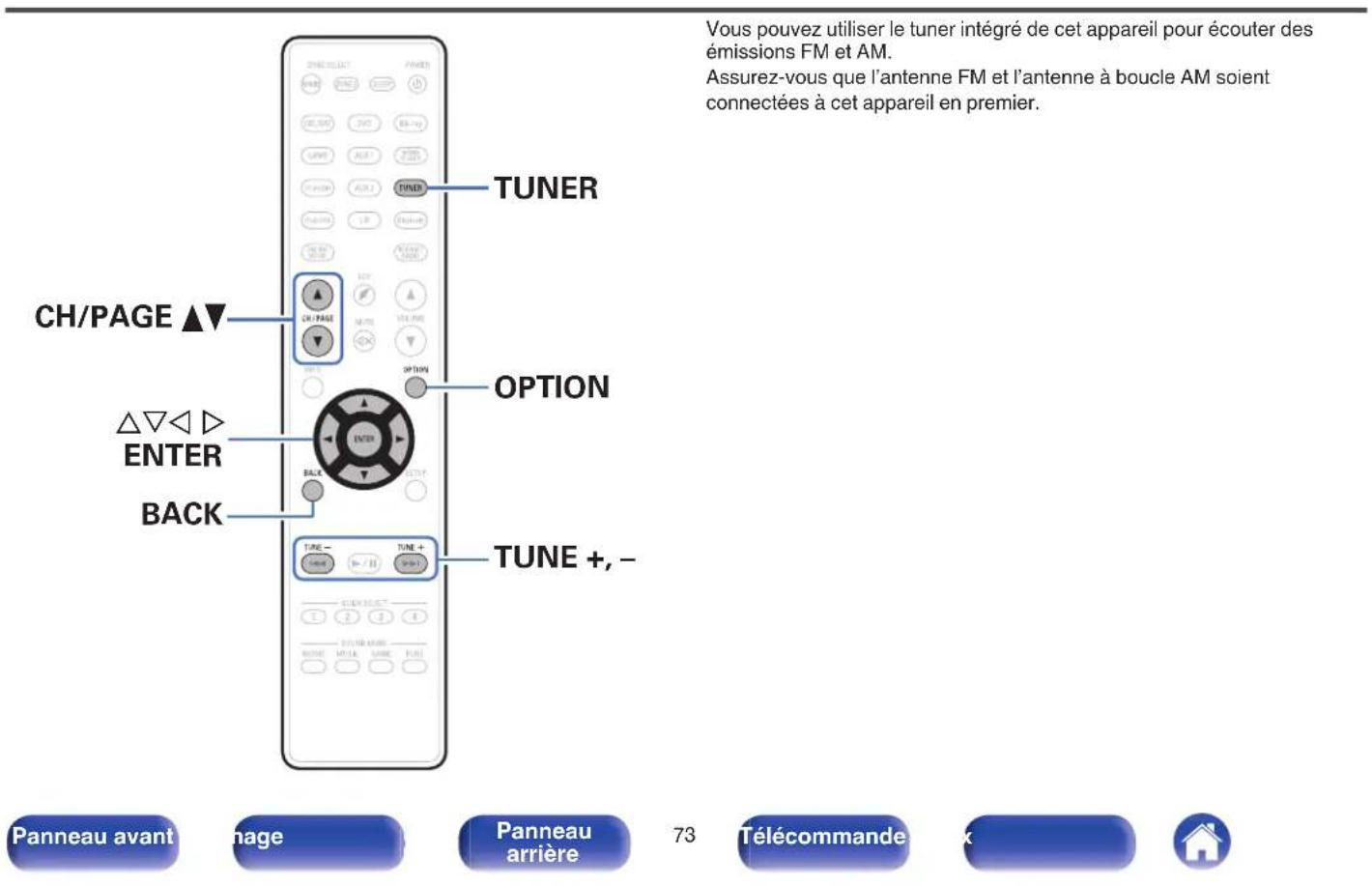

Écoute de diffusion FM/AM

Écoute de diffusion FM/AM

Réglage par saisie de la fréquence (Accord direct)

Modification du mode de syntonisation (Mode Réglage)

Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto)

Préréglage de la station radio actuelle (Mém. Préréglages)

Écoute des stations préréglées

Saisie d’un nom pour la station émettrice préréglée (Nom préréglé)

Saut des stations radio préréglées (Passer préréglage)

Annulation du saut préréglé

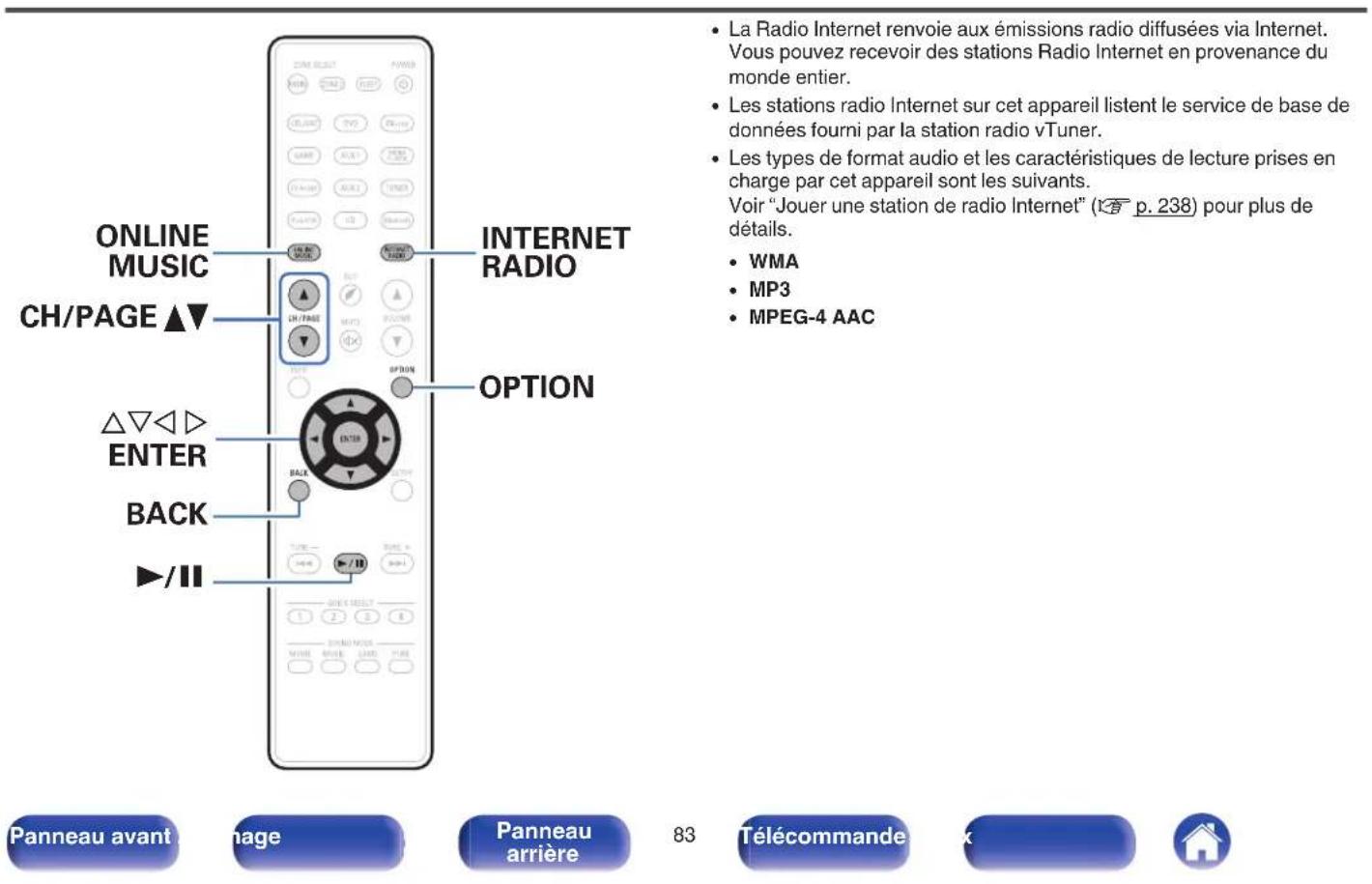

Utilisation de vTuner pour ajouter des stations Radio Internet comme favoris

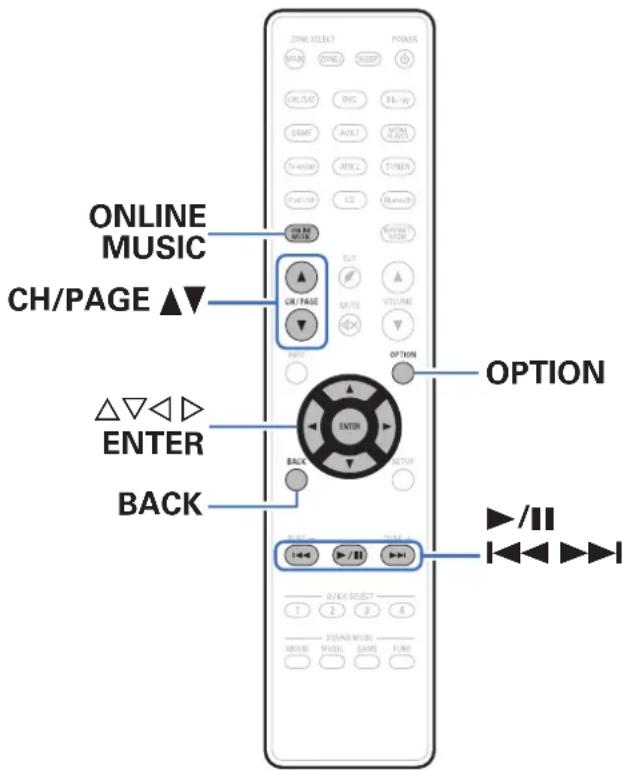

Lecture de fichiers stockés sur un ordinateur et un stockage NAS

Application des paramètres de partage des fichiers multimédia

Lecture de fichiers stockés sur un ordinateur et un stockage NAS

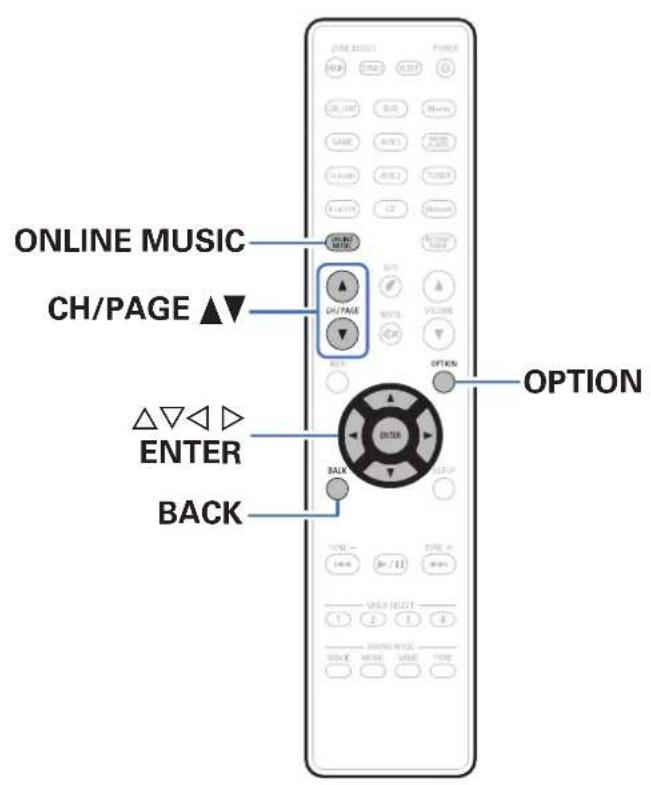

Visionner des photos sur le site Flickr

Visionner des photos partagées par certains utilisateurs

Visionner toutes les photos sur Flickr

Contents Connexions Lecture Réglages Conseils Annexe

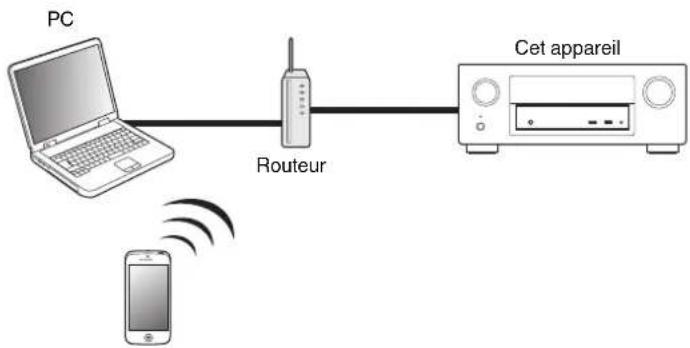

Panneau avant Affichage Panneau arrière Télécommande IndexFonction AirPlay

Lecture de titres de votre iPhone, iPod touch ou iPad

Lecture de la musique iTunes avec cet appareil

Sélection d’enceintes (matériels) multiples

Réalisation des opérations de lecture sur iTunes avec la télécommande de cet appareil

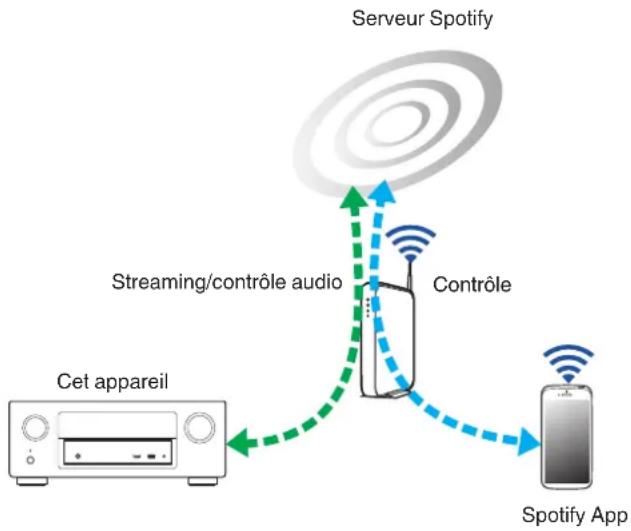

Lecture de la musique Spotify avec cet appareil

Enregistrement dans les favoris

Lecture du contenu ajouté au bouton “Enreg. favoris”

Suppression de contenu ajouté aux favoris

Recherche de contenu à l’aide de mots-clés (Recherche textuelle)

Lecture simultanée de musique et d’une image favorite (Diaporama)

Réglage de l’intervalle du diaporama

Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)

Réglage du tonalité (Tonalité)

Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)

Réglage de la qualité d’image pour votre environnement de visualisation (Mode photo)

Lecture de la même musique dans toutes les zones (Toutes zones stéréo)

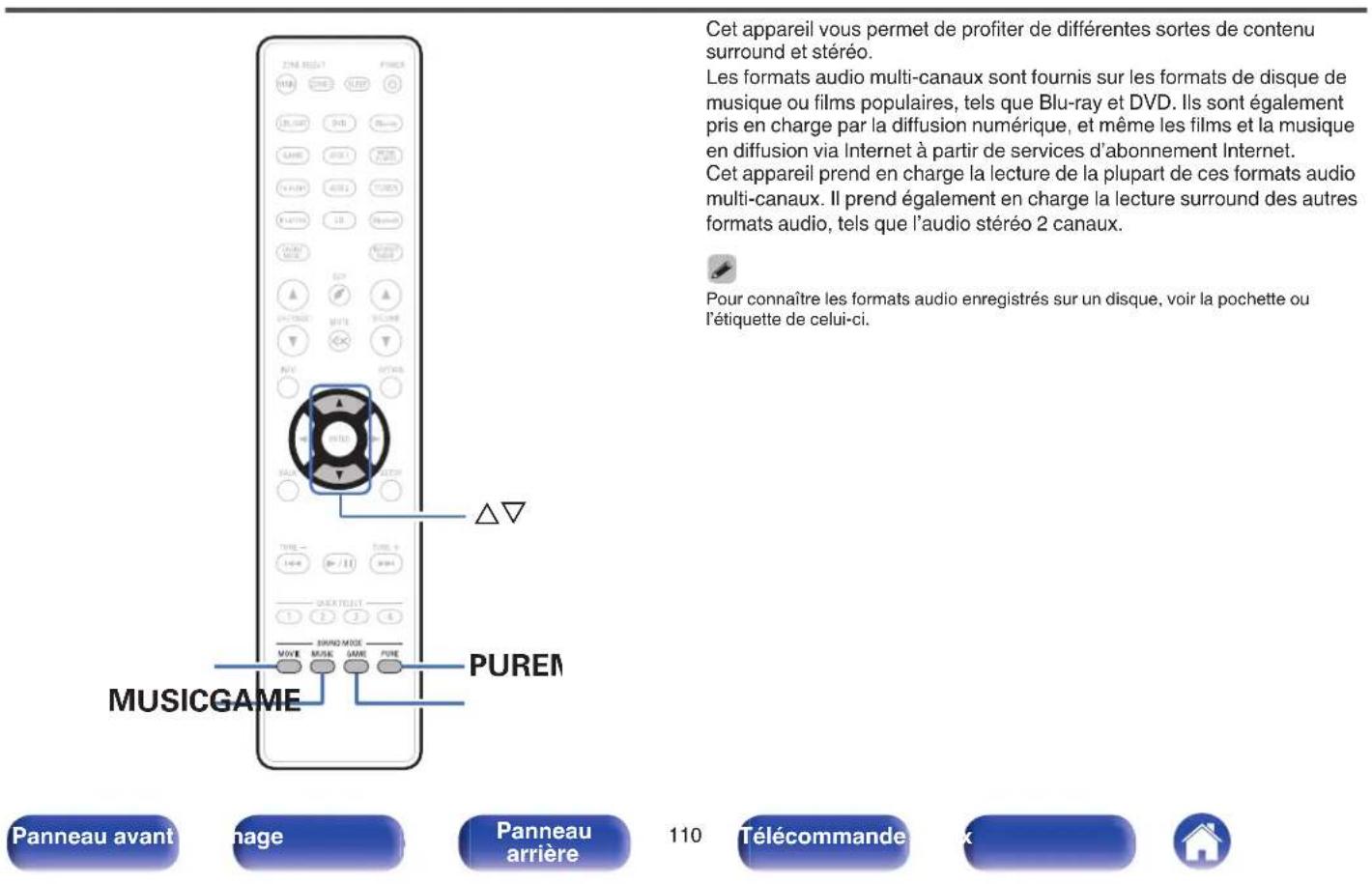

Sélection d’un mode d’écoute

Sélection d’un mode d’écoute

Fonction de contrôle HDMI

Procédure de réglage

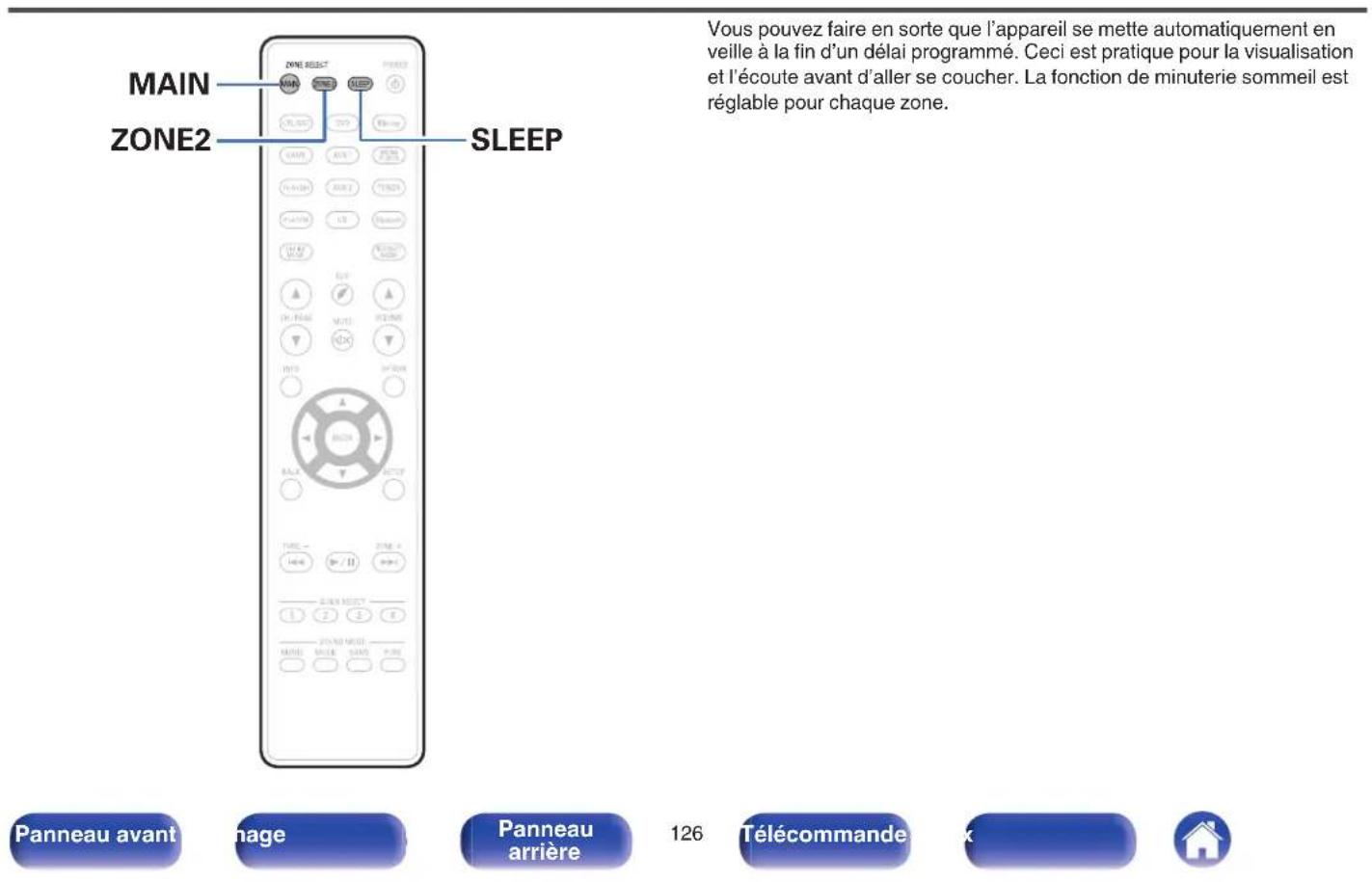

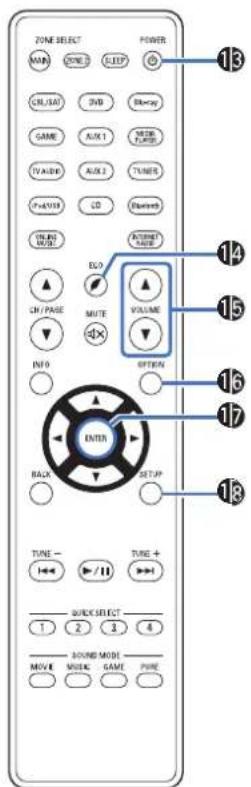

Fonction de minuterie sommeil

Utilisation de la minuterie sommeil

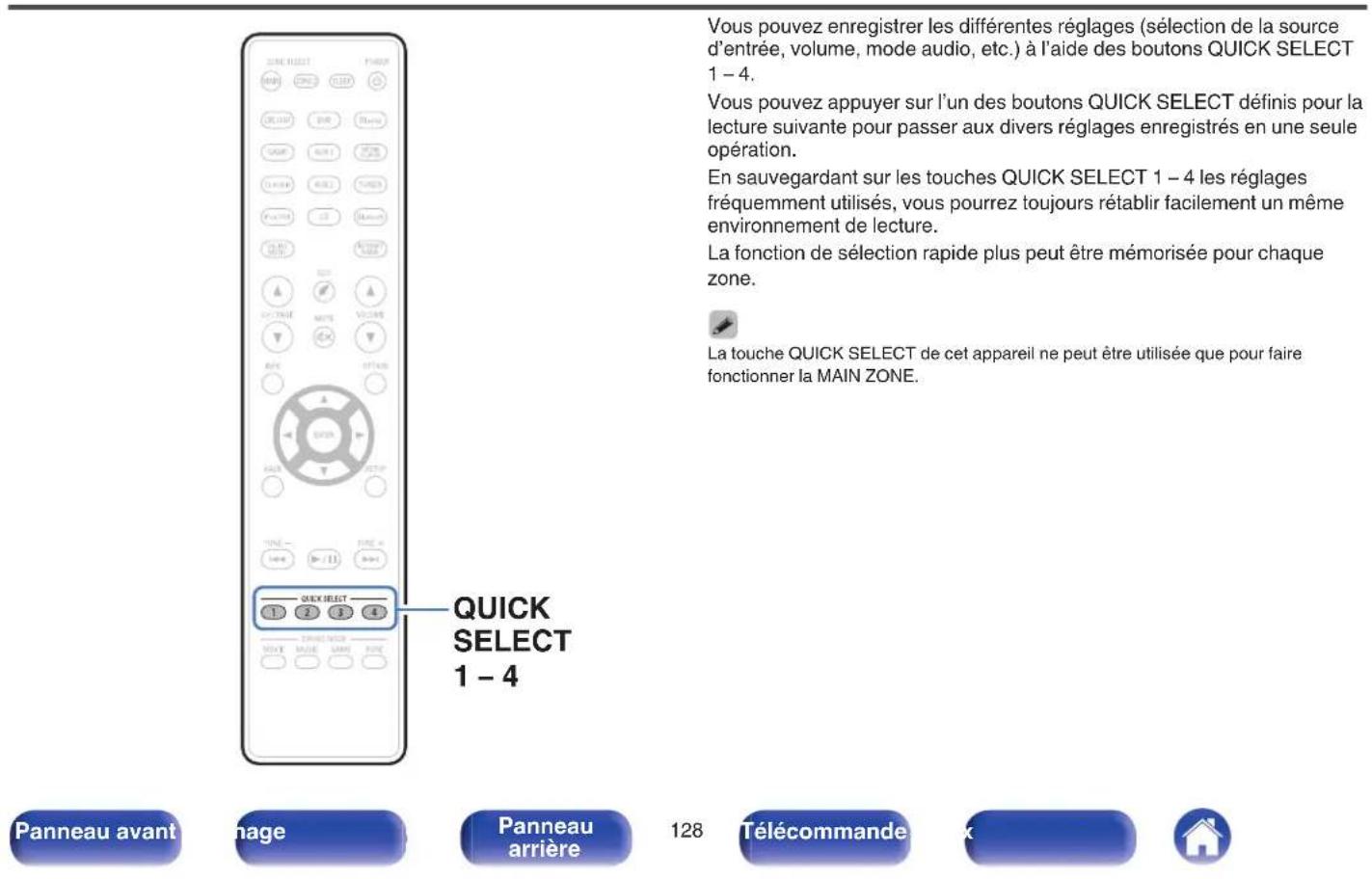

Fonction de sélection rapide plus

Solliciter le paramétrage

Modification des réglages

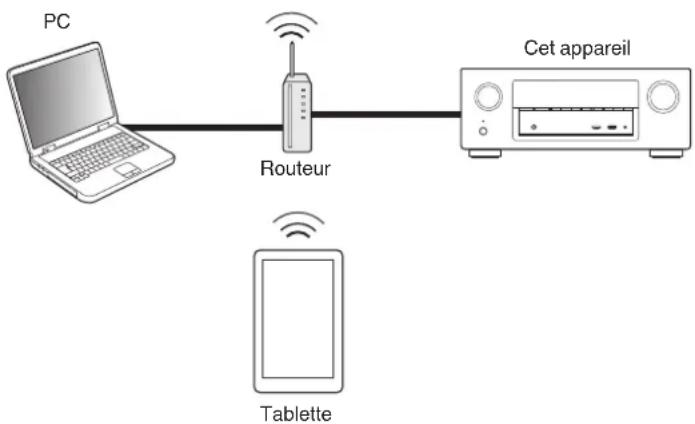

Fonction de contrôle Internet

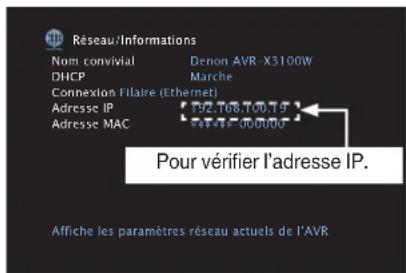

Contrôle de l’appareil à partir d’un contrôle Web

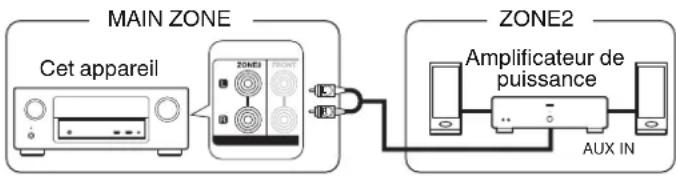

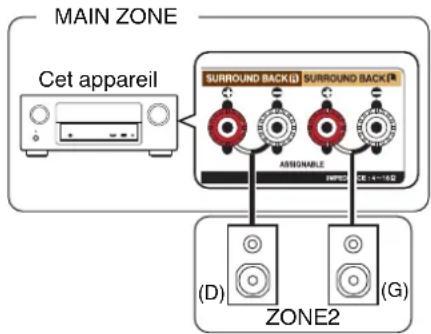

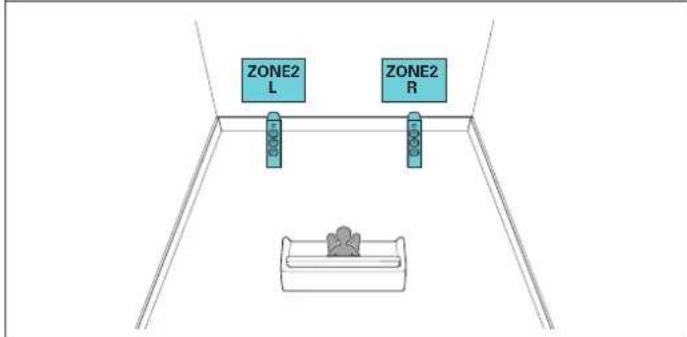

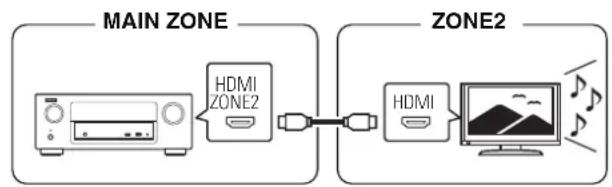

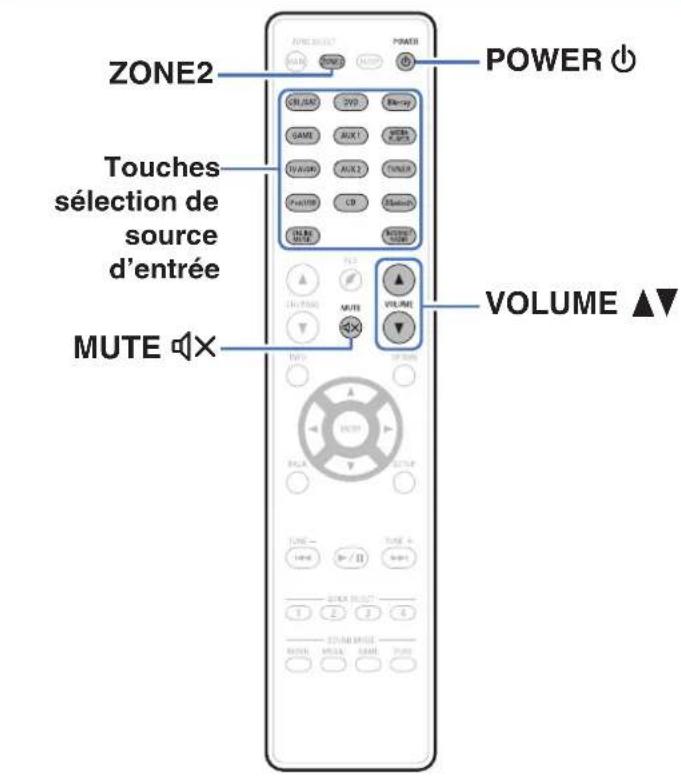

Lecture dans la ZONE2 (pièce séparée)

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéglages Plan du menu de l’interface graphique

Fonctionnement du menu

Saisie de caractères

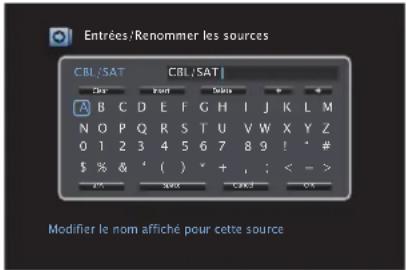

Utilisation de l’écran-clavier

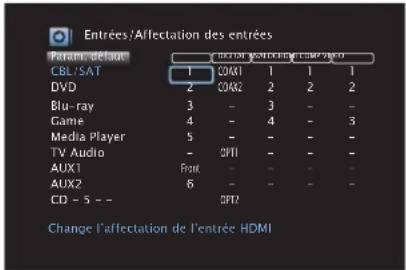

Affectation des entrées

Renommer les sources

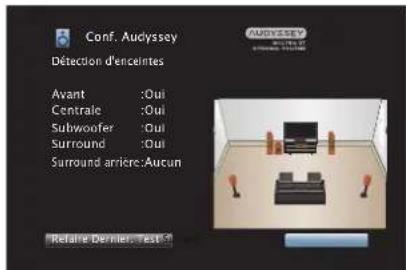

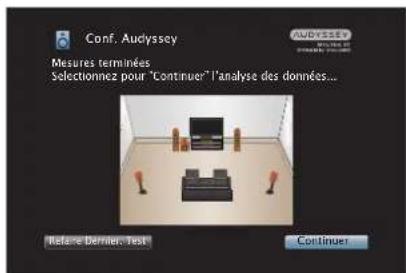

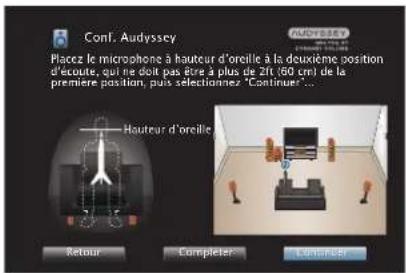

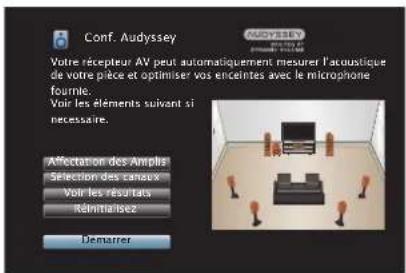

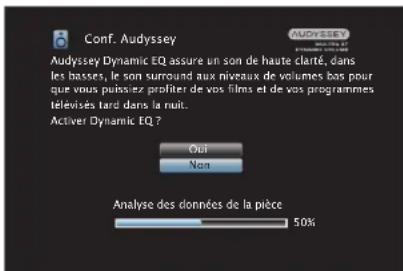

Procédure pour les réglages des enceintes (Conf. Audyssey

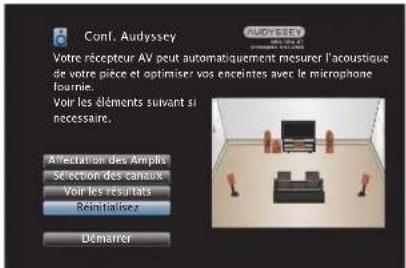

Retour aux réglages “Conf. Audyssey

Contents Connexions Lecture Réglages Conseils Annexe

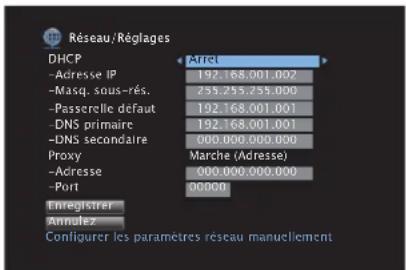

Panneau avant Affichage Panneau arrière Télécommande IndexRéseau

Données d'utilisation

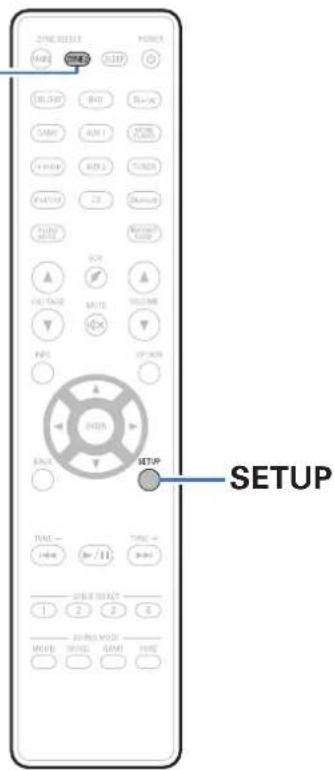

Limiter la zone d’opération avec la télécommande

Dépistage des pannes

Réinitialisation des réglages d’usine

Annexe À propos de HDMI

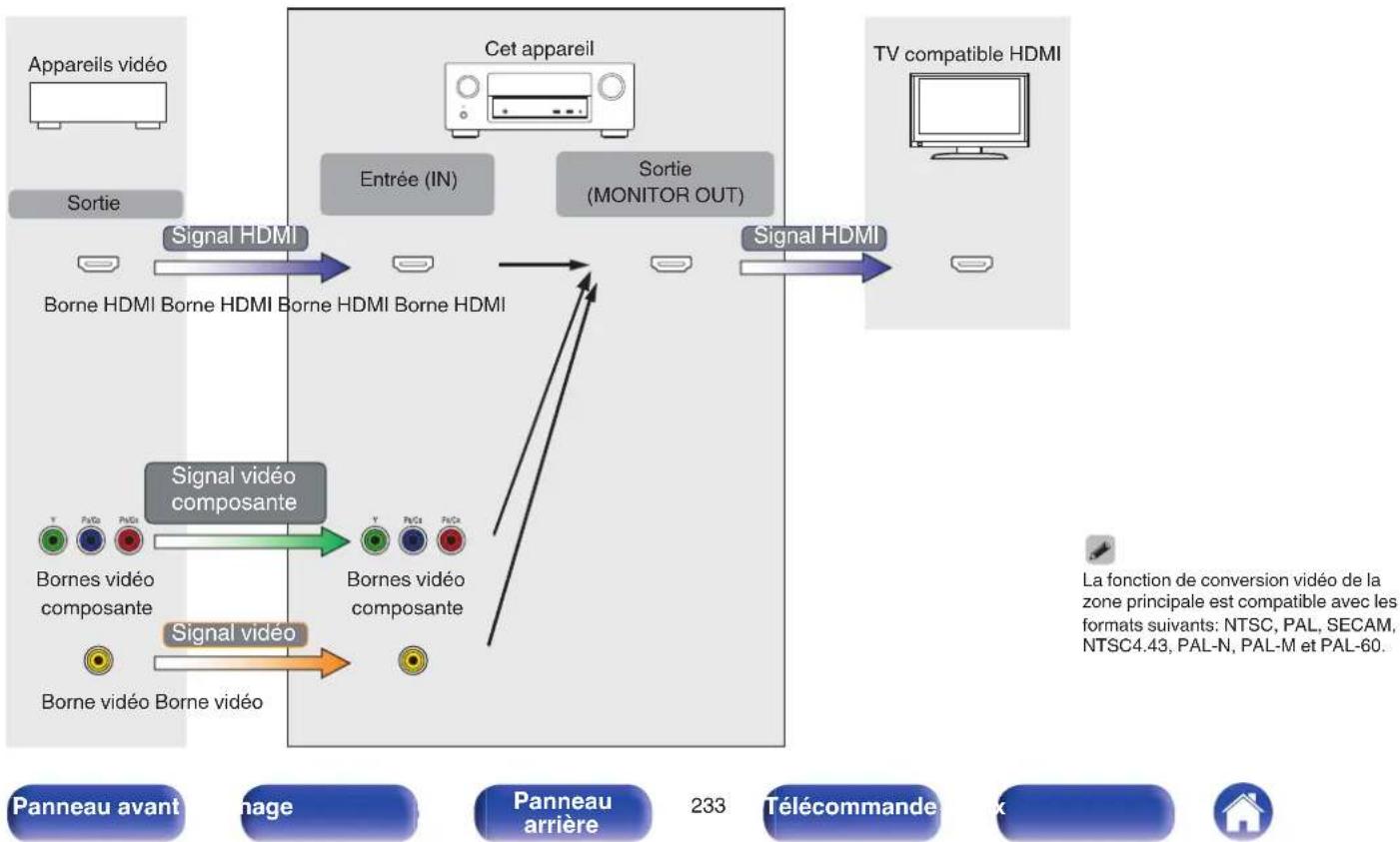

Fonction de conversion vidéo

Lecture de dispositifs mémoire USB

Lecture d’un périphérique Bluetooth

Lire un fichier sauvegardé sur un ordinateur ou sur un NAS

Fonction mémoire personnelle plus

Fonction dernière mémoire

Modes audio et canaux de sortie

Modes audio et paramètres surround

Types de signaux d’entrée et modes audio correspondants

Renseignements relatifs aux marques commerciales

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexNous vous remercions d’avoir acquis cet appareil Denon. Afin d’assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l’utilisateur avant d’utiliser l’appareil. Après avoir lu le manuel, veuillez le conserver pour toute référence future. Accessories Assurez-vous que les articles suivants sont fournis avec l’appareil.

Guide de démarrage rapide CD-ROM (Manuel de l’Utilisateur) Consignes de sécurité Remarque sur la radio Étiquette du câble

Cordon d’alimentation Antenne intérieure FM Antenne à boucle AM Microphone d’étalonnage du son (ACM1HB) Support de microphone d’étalonnage du son

Panneau avant Affichage Panneau arrière Télécommande IndexInsertion des piles

Déplacez le couvercle arrière dans la direction de la flèche et retirez-le.

Insérez correctement deux piles dans le compartiment à pile comme indiqué.

Remettez le couvercle en place. REMARQUE

Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:

Ne pas mélanger piles neuves et anciennes.

Ne pas utiliser deux types de piles différents.

Ôtez les piles de la télécommande si vous ne l’utilisez pas pendant longtemps.

En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur du compartiment avant d’insérer de nouvelles piles. Portée de la télécommande Pointez la télécommande vers le capteur de télécommande de l’unité.

Panneau avant Affichage Panneau arrière Télécommande IndexCaractéristiques Audio haute qualité

Amplificateur de puissance procurant une qualité identique pour les 7 canaux grâce à une technologie à circuits discrets (135 W x 7 canaux) Pour un réalisme optimal et une gamme dynamique étonnante, la section de l’amplificateur de puissance dispose d’appareils de puissance discrets (pas un circuit intégré). En utilisant des appareils discrets à haute puissance et courant élevé, l’amplificateur peut aisément faire fonctionner des enceintes haute qualité.

p. 152) Cet appareil est équipé d’un processeur Audyssey DSX

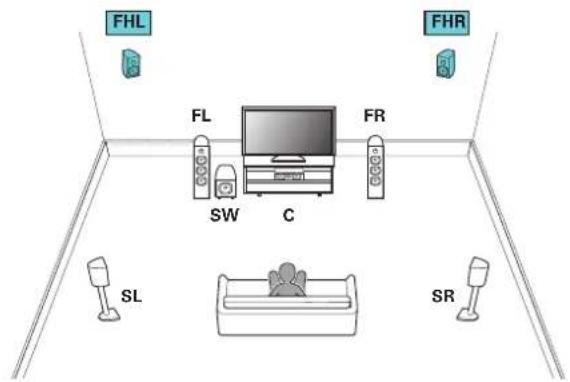

. En connectant les enceintes avant-hautes à cet appareil et en lisant Audyssey DSX

, vous pouvez bénéficier d’une scène sonore avant plus puissante verticalement. En connectant deux enceintes larges avant, vous profitez d’une scène sonore plus étendue et plus large.

DTS Neo:X (v p. 110) Cette technologie permet de lire un contenu audio source à 2 canaux ou un contenu audio source multi-canaux 7.1/5.1 via des enceintes 7.1 canaux maximum, en obtenant une scène sonore encore plus large. Haute performance

Entrée/sortie 4K 60Hz prise en charge

Lorsque 4K Ultra HD (High Definition) est utilisé, une vitesse d’entrée/ sortie de 60 images par seconde (60p) est obtenue pour les signaux vidéo. Lorsque vous êtes connecté à l’entrée d’un signal vidéo d’une TV compatible 4K Ultra HD et 60p, vous pouvez profiter du sens du réalisme disponible uniquement à partir d’images en haute définition, même en visualisant une vidéo en mouvement rapide. Cet appareil prend également en charge le traitement d’image pour les vidéos 4 K 60p, 4:4:4 et 24 bits. Par le traitement de la vidéo à la résolution d’origine, cet appareil permet de profiter d’une parfaite qualité d’image en haute définition. Contents Connexions Lecture Réglages Conseils Annexe

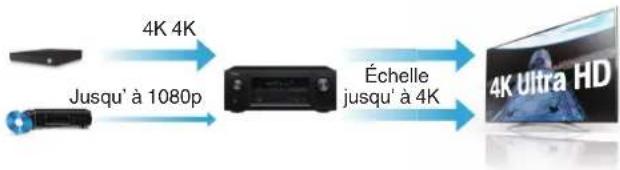

Panneau avant Affichage Panneau arrière Télécommande Index0 Conversion ascendante des signaux vidéo analogiques (résolution SD) vers HD (720p/1080p) et 4K grâce au processeur vidéo numérique (v p. 163)

4K 4K Échelle jusqu’ à 4K Jusqu’ à 1080p Cet appareil est équipé d’une fonction de vidéo ascendante 4 K qui permet à la vidéo analogique ou vidéo SD(Standard Definition) d’être émise en résolution HDMI à 4K (3840 × 2160 pixels). Cette fonction permet à l’appareil d’être connecté à une TV à l’aide d’un simple câble HDMI, et de produire des images en haute définition pour n’importe quelle source vidéo.

Équipé de la sortie HDMI ZONE2 (v p. 133) La sortie multipièces ZONE2 comprend une sortie HDMI qui vous permet de profiter d’une autre source A/V dans cette pièce, avec un autre programme en cours de lecture dans la pièce principale.

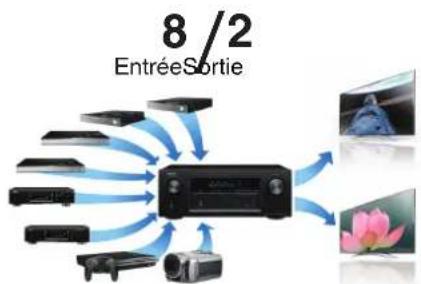

Les connexions HDMI permettent la connexion à divers appareils AV numériques (8 entrées, 2 sorties)

Entrée Sortie Pour la connexion à un large éventail de sources numériques, cet appareil offre 8 entrées HDMI, y compris 1 sur le panneau avant vous permettant de rapidement et facilement connecter un caméscope, une console de jeux vidéo ou tout autre appareil équipé HDMI. Il y a une sortie HDMI pour la MAIN ZONE, et une seconde sortie HDMI pour la ZONE2. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Ce dispositif est équipé d’une fonction AirPlay

en plus des fonctions réseau telle que la radio internet, etc. (v p. 95)

Vous pouvez profiter d’un large éventail de contenus, notamment écouter la radio sur Internet, lire des fichiers audio enregistrés sur votre ordinateur et afficher sur un téléviseur des photos stockées sur votre ordinateur. Cet appareil prend également en charge Apple AirPlay qui vous permet de diffuser en flux votre bibliothèque musicale depuis un iPhone

Lecture de fichiers DSD et FLAC par USB et par réseau Cet appareil prend en charge la lecture des formats audio de haute résolution tels que les fichiers DSD (2,8 MHz) et FLAC 192 kHz. Il offre une haute qualité de lecture des fichiers en haute résolution.

Une connexion sans fil avec des périphériques Bluetooth peut être effectuée facilement (v p. 68)

Vous pouvez apprécier de la musique simplement en vous connectant sans fil avec votre smartphone, tablette, ordinateur, etc.

Compatible avec le “Denon Remote App”

pour effectuer des opérations de base de l’unité avec des appareils iPad, iPhone ou Android™ (Google, Amazon Kindle Fire) “Denon Remote App” est un logiciel d’application qui vous permet d’effectuer des opérations de base avec un iPad, iPhone, Android smartphone ou une tablette Android, telles que la mise en marche ou l’arrêt de l’appareil, le contrôle du volume et la commutation de la source.

Téléchargez le “Denon Remote App” approprié pour vos appareils iOS ou Android. Cet appareil doit être connecté au même réseau LAN ou Wi-Fi (réseau local sans fil) auquel l’iPhone ou l’iPod touch est connecté. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Audio multi-pièces (v p. 109)

Vous pouvez sélectionner et lire les entrées correspondantes dans MAIN ZONE et dans ZONE2. De plus, lorsque la fonction “Toutes zones stéréo” est utilisée, vous pouvez profiter de la musique en cours de lecture dans MAIN ZONE, dans toutes les zones en même temps, ce qui est utile lorsque vous voulez écouter BGM dans toute la maison.

Conception à économie d’énergie Cet appareil est équipé d’une fonction “Mode ECO” qui vous permet de profiter de la musique et des films tout en réduisant la consommation électrique lors de l’utilisation. De plus, une fonction de veille automatique éteint ainsi automatiquement l’alimentation lorsque l’appareil n’est pas utilisé. Cela permet de réduire la consommation électrique inutile. Fonctionnement aisé

“Assistant de config.”, fournissant des instructions de configuration faciles à suivre Sélectionnez tout d’abord la langue lorsque vous y êtes invité. Ensuite, suivez simplement les instructions qui s’affichent sur l’écran de votre téléviseur pour configurer les enceintes, le réseau, etc.

Interface graphique simple d’emploi Cet appareil est doté d’une interface utilisateur graphique pour améliorer sa fonctionnalité. Contents Connexions Lecture Réglages Conseils Annexe

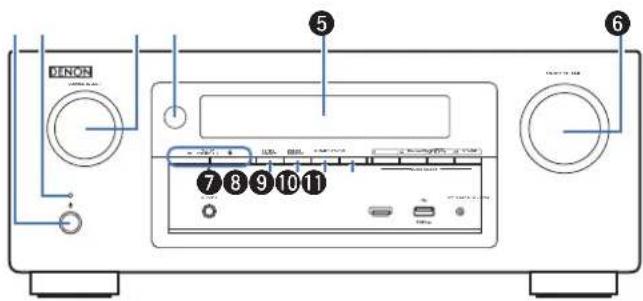

Touche d’alimentation (X) Permet de mettre l’alimentation de MAIN ZONE (la pièce où se trouve cet appareil) en marche/arrêt (veille). (v p. 58)

Témoin d’alimentation Il s’allume comme suit en fonction du statut d’alimentation :

Vert : Mise sous tension

Arrêt : Veille normale

Lorsque “HDMI Pass Through” est réglé sur “Marche” (v p. 158)

Lorsque “HDMI Contrôle” est réglé sur “Marche” (v p. 159)

Lorsque “Contrôle IP” est réglé sur “Toujours actif” (v p. 193)

Molette SOURCE SELECT Elle permet de sélectionner la source d’entrée. (v p. 58)

Capteur de télécommande Il reçoit les signaux provenant de la télécommande. (v p. 8)

Affichage Cet écran affiche divers types d’informations. (v p. 16)

Molette MASTER VOLUME Elle permet d’ajuster le niveau du volume. (v p. 59)

Touches de canal préréglé du tuner (TUNER PRESET CH +, –) Ceuxci sélectionnent des stations de radio préréglées. (v p. 80)

Touche ZONE2 ON/OFF Elle permet de mettre sous/hors tension l’alimentation de ZONE2 (pièce séparée). (v p. 135)

Touche ZONE2 SOURCE Elle permet de sélectionner la source d’entrée pour ZONE2.

Touche DIMMER Chaque fois que vous appuyez sur cette touche, la luminosité de l’affichage change. (v p. 201)

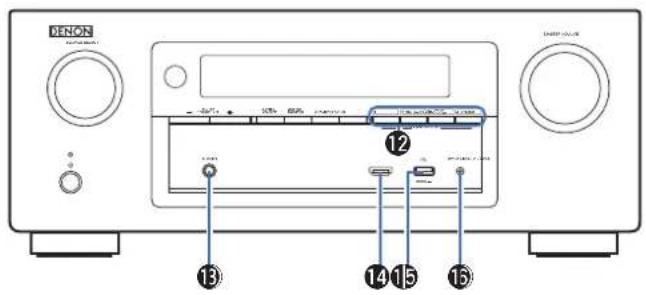

Touche STATUS Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l’écran changent. (v p. 62) Contents Connexions Lecture Réglages Conseils Annexe

Touches QUICK SELECT En appuyant une seule fois sur n’importe laquelle de ces touches, vous pouvez faire apparaître différents réglages enregistrés sur chaque touche, tels que les réglages de la source d’entrée, du niveau du volume et du mode audio. (v p. 128)

Prise de casque audio (PHONES) Ceci sert à connecter un casque audio. Si un casque est branché sur cette prise, le signal audio n’est plus transmis par les enceintes connectées ni par les bornes PRE OUT. REMARQUE Afin d’éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l’utilisation du casque.

Borne AUX1-HDMI Ceci sert à connecter des appareils de sortie compatibles HDMI avec des appareils tels que des caméscopes et des consoles de jeux. (v p. 47)

Port USB Ceci sert à connecter des dispositifs de stockage USB (tels que des dispositifs mémoire USB) et le câble USB fourni avec iPod. (v p. 48)

Prise SETUP MIC Ceci sert à connecter le microphone d’étalonnage de son fourni.

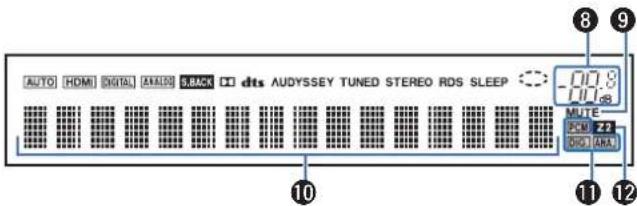

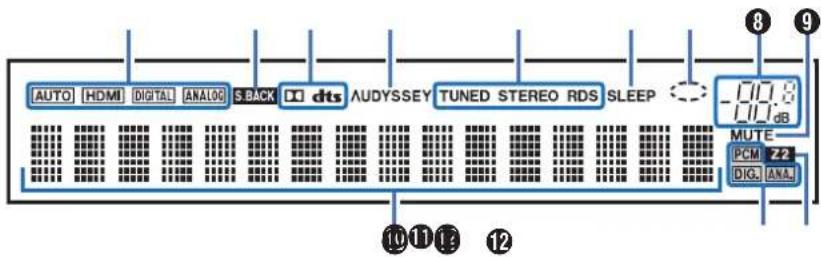

Panneau avant Affichage Panneau arrière Télécommande IndexAffichage

Témoins de mode de signal d’entrée Ceuxci s’allument en fonction des réglages du mode d’entrée audio de chaque source d’entrée. (v p. 170)

Témoins du surround arrière Ces témoins s’allument lorsque les signaux audio sont transmis à partir des enceintes surround arrière. (v p. 183)

Témoins du décodeur Ces témoins s’allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension.

Ce témoin s’allume lorsque “MultEQ

” a été configuré. (v p. 150 - 152)

Témoins de mode de réception du tuner Ceuxci s’allument en fonction des conditions de réception lorsque la source d’entrée est réglée sur “Tuner”. TUNED : S’allume lorsque l’émission est correctement syntonisée. STEREO : S’allume lors de la réception d’émissions de radio FM. RDS : S’allume lors de la réception d’émissions RDS.

Témoin de minuterie Ces témoins s’allument lorsque la minuterie sommeil a été sélectionnée. (v p. 127)

Témoin circulaire Ceci est affiché lorsque la source d’entrée est “Online Music” ou “iPod/ USB” quand vous lisez de la musique. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index.

Témoin MUTE Ce témoin clignote lorsque le son est coupé. (v p. 59, 136)

Affichage des informations Le nom de la source d’entrée, le mode audio, les valeurs des réglages et d’autres informations sont affichés ici.

Témoins de signal d’entrée Le témoin respectif s’allumera en fonction du signal d’entrée.

Témoin ZONE2 Ce témoin s’allume lorsque la ZONE2 (pièce séparée) est sous tension. (v p. 135) Contents Connexions Lecture Réglages Conseils Annexe

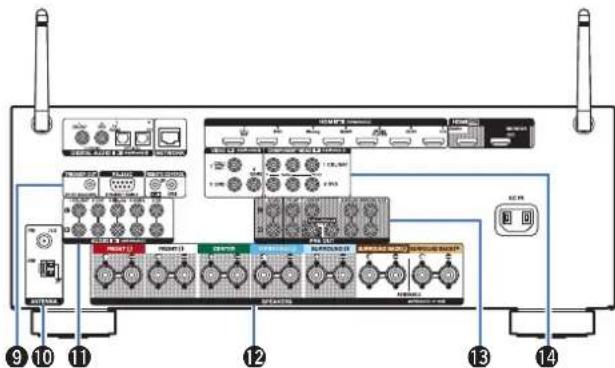

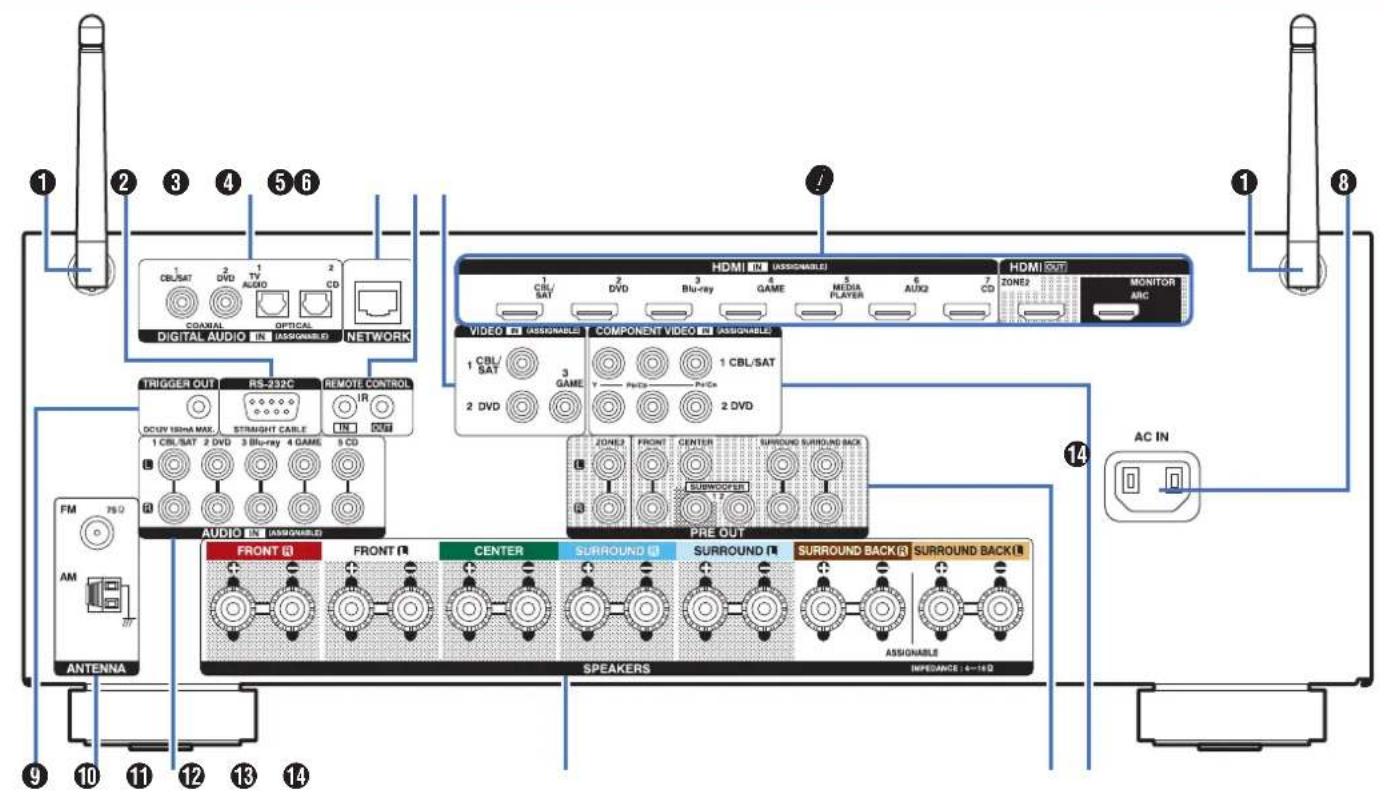

Panneau avant Affichage Panneau arrière Télécommande IndexPanneau arrière

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index.

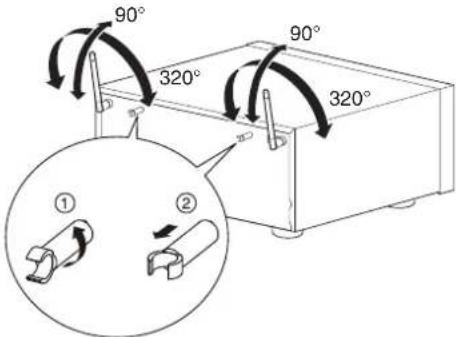

Antennes en tige pour le Bluetooth/le réseau local sans fil Tenez cette antenne verticalement lors de la connexion à un réseau via un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth. (v p. 53)

90° 320° 320° 90° L’attache-câble de l’antenne peut être supprimée du panneau arrière.

Faites tourner l’attache-câble de l’antenne à 90 degrés vers la gauche.

Retirez l’attache-câble de l’antenne vers vous.

L’attache-câble de l’antenne est nécessaire lorsque vous transportez cet appareil. Conservez-la dans un endroit sûr.

Fixez l’attache-câble de l’antenne en suivant les étapes pour l’enlever dans le sens inverse.

Borne RS-232C Permet de connecter des dispositifs de commande domotique équipés de bornes RS-232C. Consultez le manuel de l’Utilisateur du contrôleur domestique externe pour plus d’informations sur le contrôle en série de cet appareil.

Bornes audio numériques (DIGITAL AUDIO) Utilisées pour connecter des dispositifs équipés de bornes audio numérique. (v p. 43, 46)

Borne NETWORK Sert à connecter un câble LAN lors de la connexion à un réseau LAN câblé. (v p. 52)

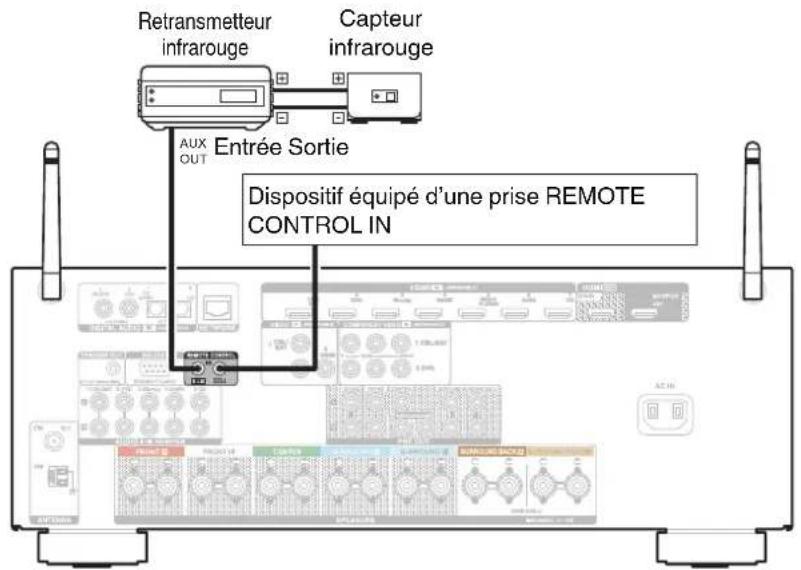

Prises REMOTE CONTROL Utilisées pour connecter des récepteurs/transmetteurs infrarouges capables de commander cet appareil et les appareils externes depuis une autre pièce. (v p. 54)

Bornes vidéo (VIDEO) Utilisées pour connecter des dispositifs équipés de bornes vidéo.

Bornes HDMI Utilisées pour connecter des dispositifs équipés de bornes HDMI. (v p. 42, 43, 45, 46)

Prise CA (AC IN) Utilisée pour brancher le cordon d’alimentation. (v p. 56) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index.

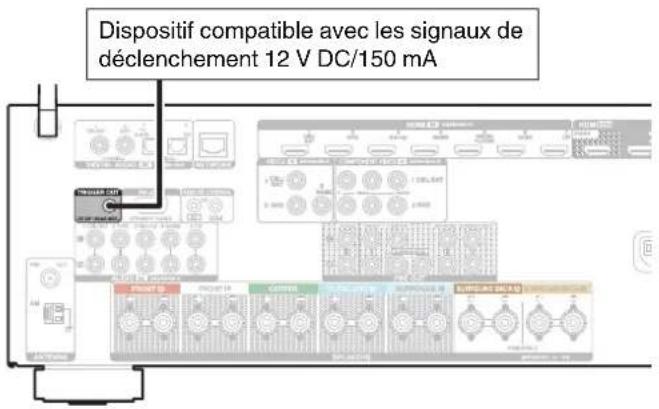

Prise TRIGGER OUT Utilisées pour connecter des dispositifs équipés de la fonction trigger. (v p. 55)

Bornes d’antenne FM/AM (ANTENNA) Utilisées pour connecter des antennes FM et antennes à boucle AM. (v p. 50)

Bornes audio analogiques (AUDIO) Utilisées pour connecter des dispositifs équipés de bornes audio analogique. (v p. 45, 46)

Bornes d’enceintes (SPEAKERS) Utilisées pour connecter des enceintes. (v p. 29)

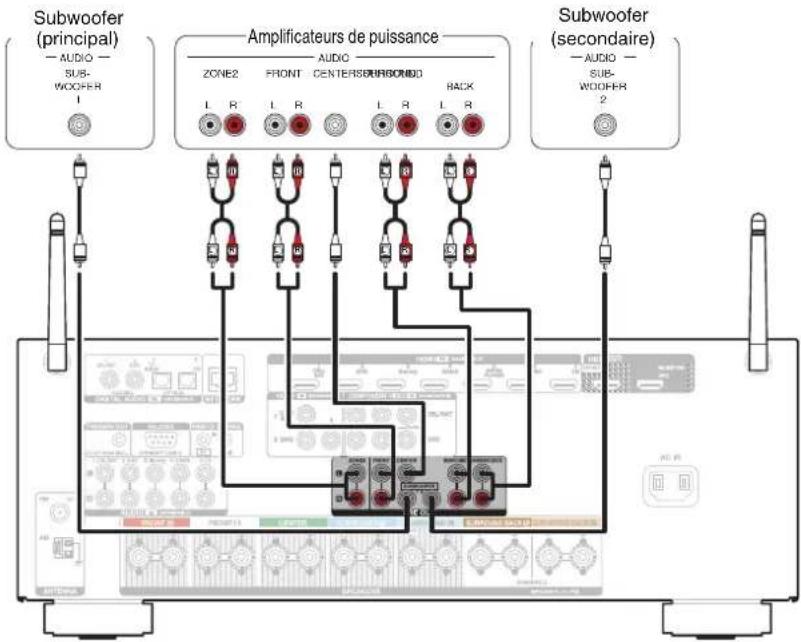

Bornes PRE OUT Sert à connecter un subwoofer avec un amplificateur intégré ou un amplificateur de puissance pour ZONE2. (v p. 30, 134)

Bornes vidéo composantes (COMPONENT VIDEO) Utilisées pour connecter des dispositifs équipés de bornes vidéo composantes. (v p. 45, 46) REMARQUE Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexTélécommande

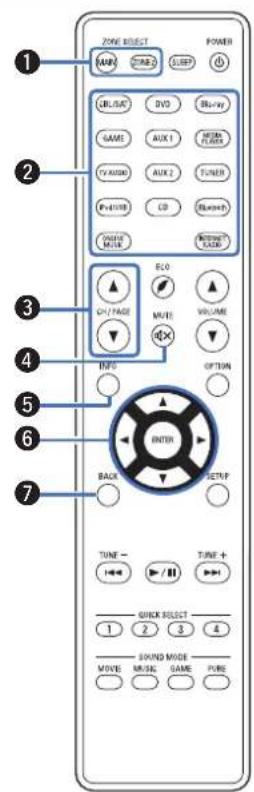

Touches ZONE SELECT (MAIN, ZONE2) Ces touches permettent de changer la zone (MAIN ZONE, ZONE2) pilotée par la télécommande. (v p. 135, 140)

Touches sélection de source d’entrée Elles permettent de sélectionner la source d’entrée. (v p. 58, 135)

Touches de sélection de canal/page (CH/PAGE df) Ceuxci sélectionnent les stations de radio enregistrées aux préréglages ou aux pages du commutateur. (v p. 62, 80)

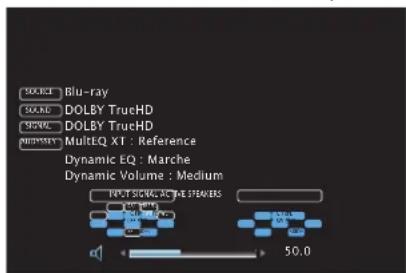

Touche Information (INFO) Elle permet d’afficher les informations de statut sur l’écran du téléviseur. (v p. 202)

Touches curseurs (uio p) Elles permettent de sélectionner des éléments. (v p. 140)

Touche BACK Elle permet de revenir à l’écran précédent. (v p. 140) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index.

Touches du système Elles permettent d’effectuer des opérations associées à la lecture. (v p. 62)

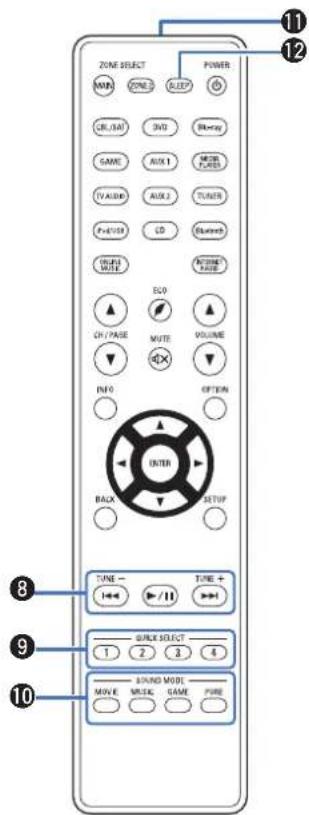

Touche de saut (8, 9)

Touche de lecture/pause (1/3) Touches d’accord montant/descendant (TUNE +, –) Ceuxci sélectionnent soit les émissions FM soit les émissions AM.

Touches QUICK SELECT (1 – 4) Ceuxci appellent le paramétrage enregistré pour chaque touche, comme la source d’entrée, le niveau du volume et le paramétrage du mode son. (v p. 128)

Touches SOUND MODE Elles permettent de sélectionner le mode audio. (v p. 110)

Émetteur infrarouge de télécommande Il transmet les signaux provenant de la télécommande. (v p. 8)

Touche SLEEP Elle permet de régler la minuterie sommeil. (v p. 126) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index.

Touche POWER (X) Elle permet de mettre sous/hors tension l’alimentation. (v p. 58, 135)

Touche du mode ECO (G) Ceci permet de commuter sur le Mode ECO. (v p. 196)

Touches VOLUME (df) Elles permettent d’ajuster le niveau du volume. (v p. 59, 136)

Touche OPTION Elle permet d’afficher le menu d’options sur l’écran du téléviseur.

Touche ENTER Elle permet de déterminer la sélection. (v p. 140)

Touche SETUP Elle permet d’afficher le menu sur l’écran du téléviseur. (v p. 140) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Contenu Connexion des enceintes 25 Connexion d’un téléviseur 41 Connexion d’un dispositif de lecture 44 Connexion d’un iPod ou d’un dispositif mémoire USB sur le port USB 48 Connexion d’une antenne FM/AM 50 Connexion à un réseau domestique (LAN) 52 Connexion d’un dispositif de commande externe 54 Connexion du cordon d’alimentation 56 REMARQUE

Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les connexions. Toutefois, lorsque “Assistant de config.” est en cours d’exécution, suivez les instructions de l’écran “Assistant de config.” (page 8 du “Guide de démarrage rapide” séparé) pour réaliser des connexions. (Lorsque “Assistant de config.” est ouvert, les bornes d’entrée/sortie ne sont pas alimentées.)

Ne pas mêler les cordons d’alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

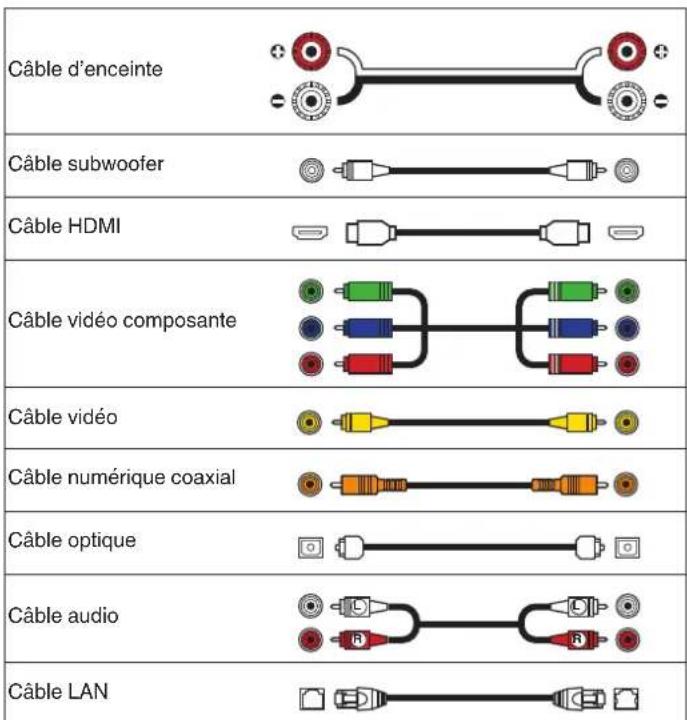

Câbles utilisés pour les connexions Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter. Câble d’enceinte Câble subwoofer Câble HDMI Câble vidéo composante Câble vidéo Câble numérique coaxial Câble optique Câble audio

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion des enceintes Installez les enceintes et connectez-les à cet appareil. (v p. 25, 29) Installation des enceintes Déterminez le système d’enceintes selon le nombre d’enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce. L’installation des enceintes est expliquée à l’aide de cet exemple d’une installation typique.

SW2 FWL FWR FL/FR (Enceinte avant gauche/droite) : Placez les enceintes droite et gauche FRONT à une distance égale de la position d’écoute principale. Il doit y avoir la même distance entre chaque enceinte et votre téléviseur. C (Enceinte centrale) : Placez l’enceinte CENTER à l’avant et au centre de la TV, entre les enceintes avant gauche et droite. SL/SR (Enceinte surround gauche/ droite) : Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d’écoute principale. Si vous ne disposez pas d’enceintes Surround arrière, déplacez légèrement les enceintes surround derrière votre position d’écoute. SBL/SBR (Enceinte surround arrière gauche/droite) : Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d’écoute principale et directement derrière la position d’écoute principale. Lorsque vous utilisez une seule enceinte surround arrière (SB), placez-la directement derrière la position d’écoute. FHL/FHR (Enceintes avant hautes gauche/droite) : Placez les enceintes droite et gauche FRONT HEIGHT juste devant les enceintes droite et gauche avant. Fixez-les aussi près du plafond que possible et dirigez-les vers la position d’écoute. FWL/FWR (Enceintes larges avant gauche/droite) : Placez les enceintes droite et gauche FRONT WIDE éloignées des enceintes droite et gauche pour qu’il y ait une distance égale entre toutes les enceintes avant. SW 1/2 (Subwoofer) : Placez le SUBWOOFER à votre endroit préféré près des enceintes avant. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Cet appareil est compatible avec les normes Audyssey DSX

(v p. 246), Dolby Pro Logic gz (v p. 248) et DTS Neo:X (v p. 249) qui offrent une sensation surround bien plus large et plus profonde. Lorsque vous utilisez Audyssey DSX

, installez des enceintes avant larges ou hautes. Pour utiliser la norme Dolby Pro Logic gz, installez des enceintes avant-haut.

L’illustration ci-dessous indique à quelle hauteur maximale chaque enceinte doit être installée. Vous n’êtes pas obligé de les installer exactement à cette hauteur.

45˚ z2 Recommandé pour Audyssey DSX

z1 Recommandé pour Dolby Pro Logic gz Légèrement orientée vers le bas Enceinte surround Enceinte avant-haut Légèrement orientée vers le bas Enceintes avant Enceinte larges avant GVue de côtéH Enceintes surround arrière 60 – 90 cm Au moins 1 m Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo En cas d’installation d’enceintes 7.1 canaux à l’aide d’enceintes surround arrière z1z2z3

3:135° - 150° Lorsque vous utilisez une seule enceinte surround arrière, placez-la directement derrière la position d’écoute.

En cas d’installation d’enceintes 7.1 canaux à l’aide d’enceintes avant-haut z1z2z3FHL FHR

Panneau avant Affichage Panneau arrière Télécommande Indexo En cas d’installation d’enceintes 7.1 canaux à l’aide d’enceintes larges avant z3z2z1

Lorsque des enceintes 5.1 canaux sont installées z1z2

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion des enceintes Dans cette section, nous connectons les enceintes de la pièce à cet appareil. Cette section décrit comment les connecter en partant d’exemples classiques. REMARQUE

Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer.

Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des bornes d’enceinte. Le circuit de protection risque d’être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact. (“Circuit de protection” (v p. 255))

Ne jamais toucher les bornes d’enceinte lorsque le cordon d’alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque le “Assistant de config.” (page 8 du “Guide de démarrage rapide” séparé) est en cours d’exécution, suivez les instructions de l’écran “Assistant de config.” pour réaliser des connexions. (Les enceintes ne sont pas alimentées en électricité lorsque “Assistant de config.” est en cours d’exécution).

Utilisez des enceintes avec une impédance de 4 à 16 Ω/ohms. REMARQUE

Effectuez le paramétrage suivant lors de l’utilisation d’une enceinte avec une impédance de 4 – 6 Ω/ohms.

Maintenez ZONE2 SOURCE et STATUS sur l’appareil principal pendant au moins 3 secondes. “V.Format:< PAL>” s’affiche sur l’écran.

Appuyez deux fois sur DIMMER sur l’appareil principal. “Sp.Imp.:<8ohms>” s’affiche sur l’écran.

Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH - sur l’appareil principal pour sélectionner l’impédance. 6ohms : Sélectionnez lorsque l’impédance pour l’une des enceintes connectées est de 6 Ω/ohms. 4ohms : Sélectionnez lorsque l’impédance pour l’une des enceintes connectées est de 4 Ω/ohms.

Appuyez sur STATUS sur l’appareil principal pour terminer le réglage. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Connexion des câbles d’enceinte Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.

Dénudez environ 10 mm du revêtement de l’embout du câble d’enceinte, puis torsadez fermement le fil conducteur ou coupez-le.

Tournez la borne de l’enceinte dans le sens inverse des aiguilles d’une montre pour la desserrer.

Insérez le fil conducteur du câble d’enceinte dans la garde de la borne de l’enceinte.

Tournez la borne de l’enceinte dans le sens des aiguilles d’une montre pour la resserrer.

Connexion du subwoofer Utilisez un câble adapté pour connecter le subwoofer. Il est possible de raccorder deux subwoofers à cet appareil. Le même signal est émis par les bornes respectives du subwoofer.

Panneau avant Affichage Panneau arrière Télécommande Indexo À propos de l’étiquette du câble d’enceinte (fournie) pour une identification du canal La section d’affichage du canal pour les bornes d’enceintes sur le panneau arrière ont des codes de couleur pour l’identification de chaque canal. Bornes d’enceintes Couleur FRONT L Blanc FRONT R Rouge CENTER Vert SURROUND L Bleu clair SURROUND R Bleu SURROUND BACK L Beige SURROUND BACK R Marron SUBWOOFER Noir Attachez l’étiquette du câble d’enceinte pour chaque canal à son câble d’enceinte comme indiqué dans le diagramme. Reportez-vous au tableau ci-dessus et attachez l’étiquette à chaque câble d’enceinte. Puis, effectuez la connexion pour que la couleur de la borne d’enceinte corresponde à l’étiquette du câble d’enceinte. G Comment attacher l’étiquette du câble d’enceinte H

Cet appareilEnceintes Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConfiguration de l’enceinte et paramétrages de l’ “Affectation des Amplis” Cet appareil est équipé d’un amplificateur de puissance de canal 7. En plus du système du canal 5.1 de base, une variété de systèmes d’enceinte peut être configurée en changeant les paramétrages de “Affectation des Amplis” (v p. 181) en fonction de l’application, par exemple les systèmes du canal 7.1, les connexions bi-amplificateur et les systèmes à 2 canaux pour la lecture multizone. Effectuez le paramétrage “Affectation des Amplis” en fonction du nombre de pièces et de la configuration des enceintes qui seront installées. (v p. 181) Lire une enceinte et zone “Affectation des Amplis” réglages Page de connexion

5.1 canaux Non utilisé Surround arrière (Défaut) 33

7.1 canaux (surround arrière) Non utilisé Surround arrière (Défaut) 34

7.1 canaux (avant-haut) Non utilisé Avant Haut 35

7.1 canaux (larges avant) Non utilisé Largeur avant 36

Canal 5.1 (connexion bi-amp pour enceinte avant) Non utilisé BI-AMP 37 Canal 5.1 + enceinte avant du deuxième appareil Non utilisé Front B 38

5.1 canaux 2 canaux ZONE2 39

Le mode son qui peut être sélectionné varie en fonction de la configuration de l’enceinte. Veuillez vous reporter à “Relation entre les modes sonores et la sortie du canal” (v p. 239) pour les modes sonores qui sont pris en charge. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Configuration standard et connexion

Ceci est utilisé comme un système surround de canal 5.1 de base. Les modes son comme le Dolby Pro Logic g sont pris en charge.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexn

7.1 canaux (surround arrière)

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes surround arrière. Les modes son comme le Dolby Pro Logic g sont pris en charge.

Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne SURROUND BACK L. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexn

7.1 canaux (avant-haut)

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes avant-haut. Les modes son comme le Dolby Pro Logic gz sont pris en charge.

Panneau avant Affichage Panneau arrière Télécommande Indexn

7.1 canaux (larges avant)

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes larges avant. Les modes son comme le DTS Neo:X ont pris en charge.

Panneau avant Affichage Panneau arrière Télécommande Indexo Configuration appliquée et connexion

Canal 5.1 (connexion bi-amp de l’enceinte avant) Il s’agit d’une méthode de connexion des amplificateurs séparés aux bornes du tweeter et aux bornes du woofer des enceintes compatibles bi-ampli. Cette connexion permet à l’EMF (puissance retournée sans être sortie) du woofer de s’écouler dans le tweeter sans affecter la qualité sonore, produisant une qualité sonore supérieure.

REMARQUE Lors de la réalisation de connexions en mode double amplificateur, veillez à retirer la tôle ou le câble de court-circuit des bornes des haut-parleurs des aigus et des graves. wqwq (R) (L) FLFR SLCSR

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexn Canal 5.1 + enceinte avant du deuxième appareil Ce système permet la commutation de la lecture entre les enceintes avant A et B, comme vous le souhaitez.

Panneau avant Affichage Panneau arrière Télécommande Indexn Canal 5.1 (MAIN ZONE) + 2 canaux (ZONE2) Cette méthode de connexion construit un système d’enceinte à canaux 5.1 dans la MAIN ZONE et un système à 2 canaux dans la ZONE2. MAIN ZONE

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Connexion d’un amplificateur de puissance externe

Vous pouvez utiliser cet appareil comme un préamplificateur en connectant un amplificateur de puissance autonome aux PRE OUT. En ajoutant un amplificateur de puissance à chaque canal, la réalité du son peut être améliorée.

Sélectionnez la borne à utiliser et branchez l’appareil.

Amplificateurs de puissance Subwoofer (principal) Subwoofer (secondaire) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un téléviseur Connectez un téléviseur à cet appareil pour que la vidéo d’entrée soit transmise au téléviseur. Vous pouvez également profiter de l’audio de votre téléviseur sur cet appareil. La manière de connecter un téléviseur dépend des bornes et des fonctions dont dispose votre téléviseur. La fonction ARC (Audio Return Channel) permet de lire le son d’un téléviseur sur cet appareil en envoyant le signal audio du téléviseur vers cet appareil via le câble HDMI.

Non Oui Le téléviseur est-il équipé d’ une borne HDMI ? Le téléviseur est-il compatible avec la fonction ARC (Audio Return Channel) ? Oui Non “Connexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)” (v p. 42) “Connexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel)” (v p. 43) Vous ne pouvez pas connecter la TV à cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion 1 : Téléviseur équipé d’une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) Utilisez un câble HDMI pour connecter un téléviseur compatible avec la fonction ARC de cet appareil. Réglez “HDMI Contrôle” sur “Marche” lorsque vous utilisez un téléviseur prenant en charge la fonction ARC. (v p. 159) (ARC)

Lors de l’utilisation de la fonction de contrôle HDMI, connectez au borne HDMI MONITOR. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion 2 : Téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) Utilisez un câble HDMI pour connecter le téléviseur à cet appareil. Pour écouter l’audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un dispositif de lecture Cet appareil est équipé de trois types de bornes d’entrée vidéo (HDMI, vidéo composante et vidéo composite) et de trois types de connecteurs d’entrée audio (HDMI, audio numérique et audio). Sélectionnez les bornes d’entrée sur cet appareil en fonction des bornes sur le dispositif que vous souhaitez connecter. Si le dispositif connecté à cet appareil est équipé d’une borne HDMI, il est recommandé d’utiliser des connexions HDMI. Lors d’une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble HDMI unique.

“Connexion d’un lecteur DVD ou le lecteur Blu-ray Disc” (v p. 45)

“Connexion d’un décodeur (Tuner satellite/TV par câble)” (v p. 46)

“Connexion d’un caméscope vidéo ou d’un console de jeux” (v p. 47)

Connectez les dispositifs à cet appareil comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil.

La source qui est attribuée aux connecteurs HDMI IN, DIGITAL AUDIO IN, COMPONENT VIDEO IN, VIDEO IN et AUDIO IN peut être modifiée. Voir “Affectation des entrées” pour savoir comment changer la source d’entrée attribuée aux connecteurs d’entrée. (v p. 167)

Pour lire des signaux audio qui sont entrés dans cet appareil sur une TV connectée en HDMI, dans le menu réglez “Sortie audio HDMI” sur “TV”. (v p. 158) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un lecteur DVD ou le lecteur Blu-ray Disc Cette explication utilise la connexion avec un lecteur DVD ou un lecteur Blu-ray Disc comme exemple. Sélectionnez les bornes d’entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

OUT OUT VIDEO VIDEO COMPONENT VIDEO YPB PR OUT OUT HDMI Lecteur DVD/ Blu-ray Disc (Matériel non compatible HDMI) Lecteur DVD/ Blu-ray Disc Lecteur DVD/ Blu-ray Disc ou ou Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un décodeur (Tuner satellite/TV par câble) Cette explication utilise la connexion avec un tuner satellite/câble TV STB comme exemple. Sélectionnez les bornes d’entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

OUT OUT VIDEO VIDEO COMPONENT VIDEO YPB PR OUT ou ou Tuner satellite/ TV par câble (Matériel non compatible HDMI) Tuner satellite/ TV par câble Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un caméscope vidéo ou d’un console de jeux Cette explication utilise la connexion avec un caméscope vidéo comme exemple. Connectez un dispositif de lecture à cet appareil, tel qu’un caméscope vidéo ou une console de jeux. MASTER VOLUMEONLINEMEDIAPLAYERBlu-rayCBL/SAT

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un iPod ou d’un dispositif mémoire USB sur le port USB Pour brancher un iPod à cet appareil, utilisez le câble de l’adaptateur USB fourni avec l’iPod. Pour le mode d’emploi, voir “Lecture du contenu d’un iPod” (v p. 60) ou “Lecture du contenu d’un dispositif mémoire USB” (v p. 65). MASTER VOLUMEONLINEMEDIAPLAYERBlu-rayCBL/SAT

Denon ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou soient alimentés. Lorsque vous utilisez un disque dur USB portable livré avec un adaptateur secteur, utilisez l’adaptateur secteur fourni avec cet appareil. REMARQUE

Les dispositifs mémoire USB ne fonctionnent pas via un hub USB.

Il n’est pas possible d’utiliser cet appareil en connectant son port USB à un PC au moyen d’un câble USB.

N’utilisez pas de câbles d’extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent causer des interférences radio avec les autres appareils. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Modèles d’iPod/iPhone pris en charge

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’une antenne FM/AM Après avoir connecté l’antenne et vérifié la réception d’un signal d’émission, fixez l’antenne avec du ruban adhésif dans la position où le bruit d’arrière-plan devient minime. (“Écoute de diffusion FM/ AM” (v p. 74)) Si vous ne parvenez pas à recevoir un signal radiodiffusé de bonne qualité, nousvous recommandons d’installer une antenne extérieure. Renseignez-vous dans lemagasin où vous avez acheté l’appareil pour en savoir plus. REMARQUE

Ne connectez pas simultanément deux antennes FM. Assurez-vous que les bornes des fils de l’antenne à boucle AM n’entrent pas encontact avec les parties métalliques du panneau.. wq e Antenne à boucle AM (fournie) Antenne intérieure FM (fournie) Noir Blanc Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Utilisation de l’antenne à boucle AM Antenne fixée au mur Fixez directement au mur sans monter.

Clou, broquette, etc. Antenne posée sans fixation Procédez comme indiqué ci-dessus pour le montage. Lors du montage, se reporter à “Montage de l’antenne à boucle AM”.

Montage de l’antenne à boucle AM

Passez le support à travers le bas de l’antenne cadre et repliez-le vers l’avant.

Insérez la partie saillante dans le trou carré du support.

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion à un réseau domestique (LAN) Cet appareil peut se connecter à un réseau en utilisant un LAN câblé ou un réseau local sans fil. Vous pouvez connecter cet appareil à votre réseau domestique (LAN) pour réaliser différents types de lectures et d’opérations, comme suit.

Lecture d’audio en réseau, tel qu’une radio Internet, et de serveurs média

Lecture de musique à partir de services de diffusion en ligne

Utilisation de la fonction Apple AirPlay

Fonctionnement de cet appareil via le réseau

Mise à jour du micrologiciel Contactez un FAI (fournisseur d’accès Internet) ou un magasin d’informatique pour la connexion à Internet. LAN filaire Pour effectuer des connexions via un LAN câblé, utilisez un câble LAN pour connecter le routeur à cet appareil, comme illustré dans la figure ci- dessous. Vers le port LANVers le port LAN Internet Routeur Modem

NAS (Network Attached Storage) Vers le WAN Port LAN/ port Ethernet connecteur Port LAN/ port Ethernet connecteur Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLAN sans fil Lors de la connexion à un réseau local sans fil, laissez l’antenne en tige pour le réseau local sans fil/la connexion Bluetooth à la verticale sur le panneau arrière. Voir “Config. Wi-Fi” (v p. 190) pour savoir comment connecter à un routeur de réseau local sans fil.

Routeur avec point d’accès Internet Modem Vers le WAN

Lorsque vous utilisez cet appareil, nous vous recommandons d’utiliser un routeur équipé des fonctions suivantes:

Serveur DHCP intégré Cette fonction attribue automatiquement une adresse IP au LAN.

Commutateur 100BASE-TX intégré Lorsque vous connectez plusieurs appareils, nous vous recommandons d’utiliser un hub de commutation ayant une vitesse d’au moins 100 Mbps.

N’utilisez qu’un câble STP blindé ou un câble LAN ScTP (facilement disponibles dans les magasins d’électronique). (CAT-5 ou supérieur recommandé).

Il est recommandé d’utiliser un câble LAN normal de type blindé. Si vous utilisez un câble de type plat ou non-blindé, le bruit peut perturber les autres appareils.

En utilisant un routeur qui prend en charge la fonction WPS （Wi-Fi Protected Setup）, la connexion Wi-Fi peut être réalisée facilement.

Lorsque cet appareil est connecté à un réseau sans fonction DHCP, effectuez les réglages de l’adresse IP, etc., dans le “Réseau”. (v p. 189) REMARQUE

Les routeurs compatibles dépendent du FAI. Contactez votre fournisseur d’accès à Internet ou un magasin d’informatique pour plus de détails.

Cet appareil n’est pas compatible avec PPPoE. Un routeur compatible PPPoE est nécessaire si votre ligne contractée n’est pas configurée pour être utilisée avec PPPoE.

Ne connectez pas une borne NETWORK directement au port LAN/à la borne Ethernet de votre ordinateur.

Plusieurs services en ligne peuvent être interrompus sans préavis. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion d’un dispositif de commande externe Prises REMOTE CONTROL Lorsque cet appareil est installé dans un endroit où les signaux de la télécommande ne peuvent pas atteindre (installation dans un placard, etc.), il peut toujours être contrôlé par la télécommande en connectant un récepteur de télécommande (vendu séparément). Vous pourrez également l’utiliser pour commander à distance la ZONE2 (pièce séparée).

AUX OUT Dispositif équipé d’une prise REMOTE CONTROL IN Retransmetteur infrarouge Capteur infrarouge Entrée Sortie Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexPrise TRIGGER OUT Lorsqu’un appareil doté d’une prise TRIGGER IN est connecté via une mini-prise monaurale, il est possible de le mettre en marche/veille par l’intermédiaire du fonctionnement synchronisé avec cet appareil. La prise TRIGGER OUT produit un signal électrique de 12 V DC/150 mA maximum.

Dispositif compatible avec les signaux de déclenchement 12 V DC/150 mA REMARQUE

Utilisez un câble monaural avec fiche mini pour le branchement des prises TRIGGER OUT. N’utilisez pas un câble stéréo avec fiche mini.

Si le niveau d’entrée de déclenchement admissible du dispositif connecté est supérieur à 12 V DC/150 mA ou en cas de court-circuit, la prise TRIGGER OUT ne peut pas être utilisée. Dans ce cas, mettez l’appareil hors tension, puis débranchez-le. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConnexion du cordon d’alimentation Une fois toutes les connexions effectuées, insérez la fiche d’alimentation dans la prise murale.

Panneau avant Affichage Panneau arrière Télécommande Indexo Contenu Utilisation basique Mise sous tension 58 Sélection de la source d’entrée 58 Réglage du volume 59 Coupure temporaire du son (Sourdine) 59 Sélection d’un mode d’écoute 110 Lecture d’un appareil Lecture avec les lecteurs DVD/Blu-ray Disc 59 Lecture du contenu d’un iPod 60 Lecture du contenu d’un dispositif mémoire USB 65 Lecture d’un périphérique Bluetooth 70 Écoute de diffusion FM/AM 73 Lecture audio/service en réseau Écoute de Radio Internet 83 Lecture de fichiers stockés sur un ordinateur et un stockage NAS 87 Visionner des photos sur le site Flickr 91 Fonction AirPlay 95 Fonction Spotify Connect 98 Fonctions pratiques Fonctions pratiques 99 Fonction de contrôle HDMI 125 Fonction de minuterie sommeil 126 Fonction de sélection rapide plus 128 Autres fonctions Fonction de contrôle Internet 131 Lecture dans la ZONE2 (pièce séparée) 133 Contents Connexions Lecture Réglages Conseils Annexe Lecture

Panneau avant Affichage Panneau arrière Télécommande IndexUtilisation basique

Touches sélection de source d’entrée Mise sous tension

Appuyez sur POWER X pour mettre l’appareil soustension. Vous pouvez appuyer sur la touche de sélection de la source d’entrée lorsquel’appareil est en mode veille pour le mettre sous tension. Vous pouvez également passer en mode veille en appuyant sur X sur l’appareilprincipal. Sélection de la source d’entrée

Appuyez sur la touche de sélection de la sourced’entrée pour la lecture.La source d’entrée souhaitée peut être sélectionnée directement.Vous pouvez également sélectionner la source d’entrée en tournant SOURCESELECT sur l’appareil principal.Contents Connexions Lecture Réglages Conseils Annexe Panneau avant AffichagePanneauarrièreTélécommande IndexRéglage du volume

Utilisez VOLUME df pour régler le volume.

La plage de réglage varie en fonction du signal d’entrée et du réglage de niveaudu canal. Vous pouvez également régler le volume maître en tournant la molette MASTERVOLUME sur l’appareil principal. Coupure temporaire du son (Sourdine)

Le témoin MUTE de l’écran clignote.

: s’affiche sur l’écran du téléviseur.

Le son est diminué jusqu’au niveau défini pour le paramètre “Niveau sourdine”dans le menu. (v p. 149) Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer surMUTE : à nouveau. Lecture avec les lecteurs DVD/Blu-ray Disc Vous trouverez ci-dessous la procédure pour la lecture avec les lecteurs DVD/Blu-ray Disc.

Allumez le subwoofer, le lecteur et la TV.

Sélectionnez l’entrée de cet appareil en guise d’entrée TV.

Appuyez sur POWER X pour mettre l’appareil sous tension.

Appuyez sur DVD ou Blu-ray pour commuter une source d’entrée pour un lecteur utilisé pour la lecture.

Lisez le lecteur DVD ou le lecteur Blu-ray Disc.

Panneau avant Affichage Panneau arrière Télécommande IndexLecture du contenu d’un iPod

Vous pouvez utiliser le câble USB fourni avec l’iPod pour connecter l’iPod au port USB de l’appareil et écouter les morceaux de musique enregistrés sur l’iPod.

Pour plus d’informations sur les modèles d’iPod que cet appareil prend en charge, voir “Modèles d’iPod/iPhone pris en charge” (v p. 49).

Voir “Fonction AirPlay” (v p. 95) pour savoir comment lire un fichier musical sauvegardé sur un iPhone, iPod touch, iPad ou iTunes sur cet appareil via le réseau. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉcoute de musique avec un iPod

Appuyez sur iPod/USB pour commuter la source d’entrée “iPod/USB”. “Browse from iPod” s’affiche sur l’écran de cet appareil.

Rien ne s’affiche à l’écran de la TV.

Utilisez l’iPod tout en affichant son écran pour lire de la musique.

“Mode navig. iPod” possède deux modes, “À partir de l'iPod” et “À l'écran”. “Àpartir de l'iPod” est le mode par défaut. Il vous permet d’utiliser l’iPod tout enregardant son écran. Pour passer au “À l'écran”, qui permet d’effectuer des opérations tout en affichantles informations de l’iPod sur l’écran de la TV, voir “Réglages Mode navig. iPod” (v p. 62). REMARQUE

Certaines fonctions risquent de ne pas fonctionner, suivant le type d’iPod et laversion du logiciel. Notez que Denon décline toute responsabilité en cas de problème lié aux donnéesd’un iPod en cas d’utilisation de cet appareil conjointement avec un iPod.

Opérations accessibles dans le menu des options Cela peut être utilisé lorsque le “Mode navig. iPod” (v p. 62) est réglé sur “À partir de l'iPod”.

“Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)” (v p. 105)

“Réglage du tonalité (Tonalité)” (v p. 106)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 107)

“Réglage de la qualité d’image pour votre environnement de visualisation (Mode photo)” (v p. 108)

“Lecture de la même musique dans toutes les zones (Toutes zones stéréo)” (v p. 109) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRélages Mode navig. iPod Dans ce mode, plusieurs listes et écrans sont affichés sur l’écran de la TV lorsque vous lisez des fichiers sur l’iPod. Cette section décrit la manière de lire les plages de l’iPod en “À l'écran”.

Appuyez sur OPTION lorsque la source d’entrée est “iPod/USB”. L’écran de menu d’option s’affiche.

Sélectionner “Mode navig. iPod” et appuyez ensuite sur ENTER. L’écran Mode navig. iPod s’affiche.

Utilisez o p pour sélectionner “À l'écran” et appuyez ensuite sur ENTER.

Les fonctions disponibles pour “À l'écran” et “À partir de l'iPod” sont répertoriées ci-dessous. Mode navig. iPod À partir de l'iPod À l'écran Fichiers exécutables Fichier musical P P Fichier vidéo

Touches actives Télécommande (Cet appareil) P P iPod

Utilisez ui p pour sélectionner le fichier à lire, puis appuyez sur ENTER. La lecture débute. Touches de commande Fonction 1/3 Lecture / Pause

Passer à la plage précédente/Passer à la plage suivante (Maintenir enfoncé) Retour rapide/Avance rapide ENTER Lecture / Pause (Maintenir enfoncé) Arrêt u i Passer à la plage précédente/Passer à la plage suivante (Maintenir enfoncé) Retour rapide/Avance rapide CH/PAGE d f Passez à la page précédente/page suivante dans l’affichage de la liste

Les actions des touches de fonction peuvent varier.

L’affichage bascule entre le titre de la plage, le nom de l’artiste et le titre de l’album, etc. chaque fois que vous appuyez sur STATUS sur l’appareil principal pendant la lecture avec le “Mode navig. iPod” réglé sur “À l'écran”.

Les lettres de l’alphabet anglais, les chiffres et certains symboles sont affichés. Les caractères incompatibles sont remplacés par un “.” (point). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Opérations accessibles dans le menu des options Ceci peut être utilisé lorsque le “Mode navig.iPod” est réglé sur “À l'écran”. (v p. 62)

“Lecture répétée” (v p. 64)

“Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)” (v p. 105)

“Réglage du tonalité (Tonalité)” (v p. 106)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 107)

“Lecture de la même musique dans toutes les zones (Toutes zones stéréo)” (v p. 109) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture répétée

Appuyez sur OPTION avec “Mode navig. iPod” défini sur “À l'écran”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Répéter”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner le mode Lecture répétée. Arrêt (Défaut) : Le mode de lecture répétée est annulé. Un: Le fichier en cours de lecture est répété en boucle. Tous: Tous les fichiers du dossier en cours de lecture sont répétés en boucle.

Appuyez sur ENTER. L’écran de lecture s’affiche à nouveau. Les réglages “Répéter” sont mémorisés pour chaque source d’entrée. Lecture aléatoire

Appuyez sur OPTION avec “Mode navig. iPod” défini sur “À l'écran”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Aléatoire”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner le mode Lecture aléatoire. Arrêt (Défaut) : Désactiver la lecture aléatoire. Marche: Lire de manière aléatoire toutes les plages dans le dossier de lecture actuel.

Appuyez sur ENTER. L’écran de lecture s’affiche à nouveau.

Pendant la lecture aléatoire, chaque fois que la lecture d’une plage est terminée, une autre plage est sélectionnée de manière aléatoire pour la lecture des plages dans le dossier. Par conséquent, il est possible que vous puissiez entendre une plage déjà lue plus d’une fois lors de la lecture aléatoire.

Les réglages “Aléatoire” sont mémorisés pour chaque source d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture du contenu d’un dispositif mémoire USB

Lecture de musique ou de fichiers image (JPEG) enregistrés sur un dispositif mémoire USB.

Seuls les dispositifs mémoire USB conformes aux standards de classe de stockage de masse peuvent être lus sur cet appareil.

Cet appareil est compatible avec les dispositifs mémoire USB au format “FAT16” ou “FAT32”.

Les types de format audio/vidéo et les caractéristiques de lecture prises en charge par cet appareil sont les suivants. Voir “Lecture d’un dispositif mémoire USB” pour plus de détails.

JPEG Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture des fichiers d’un dispositif mémoire USB

Connectez le dispositif mémoire USB au port USB. (v p. 48)

Utilisez ui p pour sélectionner le fichier à lire, puis appuyez sur ENTER. La lecture débute. Touches de commande Fonction 1/3 Lecture / Pause

Passer à la plage précédente/Passer à la plage suivante (Maintenir enfoncé) Retour rapide/Avance rapide ENTER Lecture / Pause (Maintenir enfoncé) Arrêt u i Passer à la plage précédente/Passer à la plage suivante (Maintenir enfoncé) Retour rapide/Avance rapide CH/PAGE d f Passez à la page précédente/page suivante dans l’affichage de la liste

Lorsqu’un fichier audio MP3 contient des images de l’album, celles-ci peuvent être affichées pendant la lecture du fichier.

Cet appareil lit les fichiers images (JPEG) dans l’ordre dans lequel ils ont été enregistrés dans le dossier. REMARQUE Notez que Denon ne pourra être tenu responsable de quelque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l’utilisation de cet appareil avec le dispositif mémoire USB en question. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Opérations accessibles dans le menu des options

“Lecture répétée” (v p. 100)

“Recherche de contenu à l’aide de mots-clés (Recherche textuelle)” (v p. 102)

“Lecture simultanée de musique et d’une image favorite (Diaporama)” (v p. 103)

“Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)” (v p. 105)

“Réglage du tonalité (Tonalité)” (v p. 106)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 107)

“Réglage de la qualité d’image pour votre environnement de visualisation (Mode photo)” (v p. 108)

“Lecture de la même musique dans toutes les zones (Toutes zones stéréo)” (v p. 109) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉcouter de la musique sur un périphérique Bluetooth

ENTER OPTION Bluetooth BACK Les fichiers musicaux sur les périphériques Bluetooth tels que les smartphones, les lecteurs de musique numérique, etc. peuvent être lus sur cet appareil via un appariement et en connectant cet appareil à l’aide du périphérique Bluetooth. La communication est possible jusqu’à une distance d’environ 10 m. REMARQUE Pour lire de la musique à partir d’un périphérique Bluetooth, le périphérique Bluetooth doit prendre en charge le profil A2DP. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAppariement avec un périphérique Bluetooth Afin d’écouter de la musique à partir d’un périphérique Bluetooth sur cet appareil, le périphérique Bluetooth doit d’abord être apparié avec cet appareil. Une fois le périphérique Bluetooth apparié, il n’a pas besoin d’être apparié à nouveau.

Appuyez sur Bluetooth pour passer à la source d’entrée “Bluetooth”. OPTION OPTION BluetoothMusicDeviceNow PlayingArtistAlbumOptions Lors de la première utilisation, l’appareil ira en more d’appariement automatiquement et “Pairing...” apparaîtra sur l’écran de l’appareil.

Sélectionnez cet appareil lorsque son nom s’affiche dans la liste des appareils affichés sur l’écran du périphérique Bluetooth. À la fin de l’appariement, le nom de l’appareil apparaît sur l’écran de cet appareil.

Connectez-vous au périphérique Bluetooth pendant que “Pairing” est affiché sur l’écran de l’appareil. Effectuez la connexion avec le périphérique Bluetooth à proximité de l’appareil (environ 1 m).

Lors de la connexion d’un deuxième périphérique Bluetooth, maintenez enfoncé Bluetooth pendant environ 3 secondes ou sélectionnez “Mode de couplage” dans le menu d’options pour apparier le périphérique. (v p. 72)

Cet appareil peut être apparié avec un maximum de 8 périphériques Bluetooth. Lorsqu’un 9e périphérique Bluetooth est apparié, il sera enregistré à la place du plus ancien périphérique enregistré.

Quand un numéro apparaît sur l’écran de cet appareil, vérifiez qu’il s’agit du même numéro que celui représenté sur l’écran de l’appareil Bluetooth, puis sélectionnez “Pair” à la fois pour le périphérique Bluetooth et pour l’appareil.

Entrez “0000” lorsque le mot de passe est demandé sur l’écran du périphérique Bluetooth. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture d’un périphérique Bluetooth Vérifiez les points suivants avant de lire de la musique.

La fonction Bluetooth du périphérique Bluetooth doit être activée

L’appariement doit être terminé

Appuyez sur Bluetooth pour passer à la source d’entrée “Bluetooth”. L’appareil se connectera automatiquement au périphérique Bluetooth le plus récemment utilisé.

Démarrez la lecture du périphérique Bluetooth.

Le périphérique Bluetooth peut également être commandé avec la télécommande de cet appareil. Touches de commande Fonction 1/3 Lecture / Pause

Passer à la plage précédente/Passer à la plage suivante (Maintenir enfoncé) Retour rapide/Avance rapide ENTER Lecture / Pause (Maintenir enfoncé) Arrêt u i Passer à la plage précédente/Passer à la plage suivante (Maintenir enfoncé) Retour rapide/Avance rapide

Lorsque l’alimentation de cet appareil est mise sous tension, la source d’entrée sera automatiquement commutée à “Bluetooth” si un périphérique Bluetooth est connecté.

Lorsque les paramètres “Contrôle IP” de cet appareil sont réglés sur “Toujours actif” et un périphérique Bluetooth est connecté avec l’unité en état de veille, l’alimentation de l’appareil se mettra sous tension automatiquement. (v p. 193)

Appuyez sur STATUS de cet appareil pendant la lecture pour basculer l’affichage sur le nom du titre, nom de l’artiste, nom de l’album, etc.

Les lettres de l’alphabet anglais, les chiffres et certains symboles sont affichés. Les caractères incompatibles sont remplacés par un “.” (point). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexREMARQUE

Pour faire fonctionner le périphérique Bluetooth avec la télécommande de cet appareil, le périphérique Bluetooth doit prendre en charge le profil AVRCP.

La télécommande de cet appareil n’est pas garantie de fonctionner avec tous les périphériques Bluetooth.

Selon le type de périphérique Bluetooth, cet appareil émet du son qui est couplé au réglage du volume sur le périphérique Bluetooth.

Opérations accessibles dans le menu des options

“Lecture répétée” (v p. 100)

“Appariement avec le Mode de couplage” (v p. 72)

“Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)” (v p. 105)

“Réglage du tonalité (Tonalité)” (v p. 106)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 107)

“Lecture de la même musique dans toutes les zones (Toutes zones stéréo)” (v p. 109) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAppariement avec le Mode de couplage Jumeler un appareil Bluetooth avec l’appareil.

Appuyez sur OPTION lorsque la source d’entrée est “Bluetooth”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mode de couplage”, puis appuyez sur ENTER. L’appareil passera en mode d’appariement.

Sélectionnez cet appareil lorsque son nom s’affiche dans la liste des appareils affichés sur l’écran du périphérique Bluetooth. À la fin de l’appariement, le nom de l’appareil apparaît sur l’écran de cet appareil.

Quand un numéro apparaît sur l’écran de cet appareil, vérifiez qu’il s’agit du même numéro que celui représenté sur l’écran de l’appareil Bluetooth, puis sélectionnez “Pair” à la fois pour le périphérique Bluetooth et pour l’appareil.

Entrez “0000” lorsque le mot de passe est demandé sur l’écran du périphérique Bluetooth. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉcoute de diffusion FM/AM

OPTION Vous pouvez utiliser le tuner intégré de cet appareil pour écouter des émissions FM et AM. Assurez-vous que l’antenne FM et l’antenne à boucle AM soient connectées à cet appareil en premier. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉcoute de diffusion FM/AM

Appuyez sur TUNER pour passer à la source d’entrée “Tuner”. G Écran du téléviseur H TUNE+/- TUNE+/- STEREO AUTO CH / CH / OPTION OPTION TunerFM 87.50MHzNow PlayingRéglage Prérégler Options CH 1 G Afficheur de cet appareil H

Appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “FM/AM”, puis appuyez sur ENTER. Cela affiche la bande de réception de l’écran d’entrée.

Utilisez o p pour sélectionner “FM” ou “AM”, puis appuyez sur ENTER. FM: Pour écouter une station FM. AM: Pour écouter une station AM.

Appuyez sur TUNE + ou TUNE - pour sélectionner la station que vous souhaitez écouter. Un balayage est effectué jusqu’à ce qu’une station radio disponible soit trouvée. Ensuite, le balayage s’interrompt automatiquement et la station radio est diffusée. Les modes disponibles pour la réception de stations FM sont le mode “Auto” quipermet de rechercher automatiquement les stations disponibles et le mode “Manuel”qui permet de chercher les stations manuellement à l’aide de boutons afin demodifier la fréquence. Le réglage par défaut est sur “Auto”. Vous pouvez égalementutiliser l’option “Accord direct” pour rechercher une station en entrant directement safréquence.En mode “Auto”, vous ne pouvez pas rechercher des stations radio si la réception estmauvaise.Dans ce cas de figure, utilisez le mode “Manuel” ou l’option mode “Accord direct”pour rechercher la station de votre choix. Touches de commande Fonction TUNE +, – Sélectionne la station radio (haut/bas) CH/PAGE d f Sélectionne les stations radio préréglées Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Opérations accessibles dans le menu des options

“Réglage par saisie de la fréquence (Accord direct)” (v p. 75)

“Modification du mode de syntonisation (Mode Réglage)” (v p. 78)

“Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto)” (v p. 79)

“Préréglage de la station radio actuelle (Mém. Préréglages)” (v p. 79)

“Saisie d’un nom pour la station émettrice préréglée (Nom préréglé)” (v p. 80)

“Saut des stations radio préréglées (Passer préréglage)” (v p. 81)

“Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)” (v p. 105)

“Réglage du tonalité (Tonalité)” (v p. 106)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 107)

“Lecture de la même musique dans toutes les zones (Toutes zones stéréo)” (v p. 109) Réglage par saisie de la fréquence (Accord direct) Vous pouvez entrer directement la fréquence de réception pour la syntonisation.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Accord direct”, puis appuyez sur ENTER. L’écran qui vous permet d’entrer la fréquence s’affiche.

Utilisez ui pour sélectionner le numéro, puis appuyez sur p.

Si o est appuyée, l’entrée précédente est immédiatement annulée.

Répétez l’étape 3 et entrez la fréquence de la station radio que vous souhaitez écouter.

Quand le réglage est terminé, appuyez sur ENTER. La fréquence préréglée est mise au point. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRecherche RDS Le service de radiodiffusion RDS permet de transmettre des informations supplémentaires, en plus du signal de programme radio classique. Utilisez cette fonction pour vous connecter directement à une station FM avec service RDS. Notez que la fonction RDS n’est opérationnelle que lors de la réception de stations compatibles RDS.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche RDS”, puis appuyez sur ENTER.

Appuyez sur ENTER. La recherche de stations émettant en RDS démarre alors automatiquement. Si vous utilisez o p dans les 5 secondes suivant l’affichage du nom de la station de diffusion sur l’affichage, vous pouvez rechercher une station différente. Recherche PTY Utilisez cette fonction pour rechercher des stations RDS émettant un certain type de programme (PTY). PTY identifie le type de programme RDS. Les types de programmes disponibles sont affichés de la façon suivante: NEWS Informations WEATHER Météo AFFAIRS Affaires courantes FINANCE Finance INFO Informations CHILDREN Programme pour enfants SPORT Sports SOCIAL Affaires sociales EDUCATE Education RELIGION Religion DRAMA Drame PHONE IN Entrée de téléphone CULTURE Culture TRAVEL Voyages SCIENCE Science LEISURE Détente VARIED Divers JAZZ Musique jazz POP M Musique pop COUNTRY Musique country ROCK M Musique rock NATION M Musique nationale EASY M Musique pour tous OLDIES Classique légère LIGHT M Vieux titres FOLK M Classique CLASSICS Musique folk DOCUMENT Autres musiques OTHER M Documentaires Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index1 Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche PTY”, puis appuyez sur ENTER.

Utilisez ui pour appeler le type de programme souhaité.

Appuyez sur ENTER. La recherche PTY démarre alors automatiquement. Si vous utilisez o p dans les 5 secondes suivant l’affichage du nom de la station de diffusion sur l’affichage, vous pouvez rechercher une station différente. Recherche TP TP identifie les programmes d’infos sur le trafic routier. Ceci vous permet de vous renseigner facilement sur le trafic routier avant de quitter votre domicile. Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d’infos routières (stations TP).

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche TP”, puis appuyez sur ENTER.

Appuyez sur ENTER. La recherche TP démarre alors automatiquement. Si vous utilisez o p dans les 5 secondes suivant l’affichage du nom de la station de diffusion sur l’affichage, vous pouvez rechercher une station différente. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexTexte Radio RT permet aux stations RDS d’envoyer des messages qui s’affichent directement à l’écran. “Texte Radio” s’affiche à l’écran lorsque des données de texte radio sont reçues.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Texte Radio”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner “Marche”, puis appuyez sur ENTER.

Pendant la réception d’une station émettant du RDS, les textes transmis seront affichés.

Si aucune donnée de texte n’est transmise, le message “NO TEXT DATA” s’affiche. Modification du mode de syntonisation (Mode Réglage) Vous pouvez changer de mode de syntonisation pour rechercher des stations FM et AM. Si vous ne pouvez pas régler automatiquement avec le mode “Automatique”, passez alors au mode “Manuel” et effectuez le réglage manuellement.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mode Réglage”, puis appuyez sur ENTER.

Utilisez o p pour selectionner le mode de syntonisation, puis appuyez sur ENTER. Auto: Recherche et accord automatiques sur une station radio recevable. Manuel: Accord manuel de la fréquence une étape à la fois à chaque fois que vous appuyez sur la touche. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéglage des stations et préréglage automatique des stations (Mém. prérégl. Auto) Un maximum de 56 stations radio peut être automatiquement préréglé.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mém. prérégl. Auto”, puis appuyez sur ENTER.

Appuyez sur ENTER. L’appareil commence à syntoniser les stations radio automatiquement et à les prérégler.

Lorsque le préréglage est terminé, la mention “Terminé” s’affiche pendant environ 5 secondes et l’écran du menu d’option s’éteint. La mémoire de préréglage est écrasée. Préréglage de la station radio actuelle (Mém. Préréglages) Vous pouvez prérégler vos stations radio préférées afin de les retrouver plus facilement. Vous pouvez prérégler jusqu’à 56 stations.

Accordez la station émettrice que vous souhaitez prérégler. (“Écoute de diffusion FM/AM” (v p. 74))

Appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mém. Préréglages”, puis appuyez sur ENTER. La liste des canaux prédéfinis s’affiche.

Utilisez ui pour sélectionner le canal que vous souhaitez prérégler, puis appuyez sur ENTER. La station radio actuelle est préréglée.

Pour prérégler d’autres stations, répétez les étapes 1 à 4. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexCanal Réglages par défaut 1 – 8

MHz Écoute des stations préréglées

Utilisez CH/PAGE df pour sélectionner la chaîne préréglée souhaitée. Vous pouvez également sélectionner les stations de radio préréglées en appuyant sur TUNER PRESET CH + ou TUNER PRESET CH - sur l’appareil principal. Saisie d’un nom pour la station émettrice préréglée (Nom préréglé) Vous pouvez utiliser le nom de la station radio préréglée ou le modifier. Vous pouvez saisir jusqu’à huit caractères.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Nom préréglé”, puis appuyez sur ENTER. L’écran Nom préréglé s’affiche.

Utilisez o p pour sélectionner le groupe de la station de diffusion à nommer.

Utilisez ui pour sélectionner la station radio à nommer, puis appuyez sur ENTER. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index5 Utilisez ui pour sélectionner l’étiquette du nom, puis appuyez sur ENTER. L’écran qui vous permet de modifier le Nom préréglé s’affiche.

Si vous sélectionnez “Param. défaut”, l’appareil affiche de nouveau la fréquence.

Saisissez les caractères, puis appuyez sur “OK”.

Pour la saisie de caractères, voir “Utilisation de l’écran- clavier” (v p. 142).

Appuyez sur OPTION pour revenir à l’écran précédent. Saut des stations radio préréglées (Passer préréglage) Exécutez la mémoire de préréglage automatique pour enregistrer toutes les stations de radio qui peuvent être reçues dans la mémoire. La sélection d’une station de radio est grandement facilitée par le saut de mémoires inutiles.

Appuyez sur OPTION lorsque la source d’entrée est “Tuner”. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Passer préréglage”, puis appuyez sur ENTER. L’écran “Passer préréglage” s’affiche.

Pour définir les stations à ignorer par groupes

Utilisez o p pour sélectionner le groupe de stations radio à ignorer.

Appuyez sur u pour sélectionner “Régl.z – z sur Passer”, puis appuyez sur ENTER. Sautez toutes les stations de radio qui sont incluses dans le groupe sélectionné “z-z”. (z est le numéro du groupe sélectionné.) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexn Pour définir les stations à ignorer par stations

Utilisez o p pour sélectionner le groupe de stations radio à ignorer.

Utilisez ui pour sélectionner la station radio à ignorer.

Utilisez o p pour sélectionner “Passer”. La station sélectionnée ne s’affiche pas.

Appuyez sur OPTION pour revenir à l’écran précédent. Annulation du saut préréglé

Lorsque l’écran Passer préréglage s’affiche, utilisez o p pour sélectionner un groupe contenant une station radio que vous ne souhaitez plus ignorer.

Utilisez ui pour sélectionner une station radio que vous ne souhaitez plus ignorer.

Utilisez o p pour sélectionner “Marche”. Le saut est annulé. REMARQUE L’option Passer préréglage ne peut pas être annulé pour les groupes. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉcoute de Radio Internet

La Radio Internet renvoie aux émissions radio diffusées via Internet. Vous pouvez recevoir des stations Radio Internet en provenance du monde entier.

Les stations radio Internet sur cet appareil listent le service de base de données fourni par la station radio vTuner.

Les types de format audio et les caractéristiques de lecture prises en charge par cet appareil sont les suivants. Voir “Jouer une station de radio Internet” (v p. 238) pour plus de détails.

Panneau avant Affichage Panneau arrière Télécommande IndexÉcoute de Radio Internet

Vérifiez les conditions du réseau, puis mettez en marche cet appareil. (“Connexion à un réseau domestique (LAN)” (v p. 52))

Appuyez sur ONLINE MUSIC.

Vous pouvez également appuyer sur INTERNET RADIO pour sélectionner directement la source d’entrée “Internet Radio”.

Utilisez uio p pour sélectionner “Internet Radio”, puis appuyez sur ENTER. Favorites Internet RadioOnline MusicMedia Server

Utilisez ui pour sélectionner la méthode de recherche de la station radio que vous souhaitez écouter, puis appuyez sur ENTER. Nom du pays : Sélectionnez les différentes régions. Affiche les stations radio Internet typiques. Chercher des stations : Affiche toutes les stations Radio Internet que cet appareil permet d’écouter. Chercher des podcasts : Affiche les stations Radio Internet dans les podcasts que cet appareil peut écouter. Stations Recommandées : Affiche les stations Radio Internet recommandées. radiodenon.com : Affiche les stations Radio Internet ajoutées comme favoris dans vTuner. Pour obtenir des instructions sur l’ajout de favoris dans vTuner, voir “Utilisation de vTuner pour ajouter des stations Radio Internet comme favoris” (v p. 86). Lectures récentes : Stations Radio Internet lues récemment. 20 stations peuvent être enregistrées dans “Lectures récentes”. Recherche par mot clé : Affiche les stations Radio Internet recherchées par mot-clé. Pour la saisie de caractères, voir “Utilisation de l’écran- clavier” (v p. 142). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index5 Utilisez ui p pour sélectionner la station, puis appuyez sur ENTER. La lecture démarre lorsque le tampon atteint “100%”. Touches de commande Fonction 1/3 Lecture / Arrêt ENTER (Maintenir enfoncé) Arrêt CH/PAGE d f Passez à la page précédente/page suivante dans l’affichage de la liste

L’affichage passe du titre de la plage au nom de la station de radio etc. à chaquefois que vous appuyez sur STATUS sur l’appareil principal. Les caractères qui ne peuvent pas être affichés sont remplacés par “.” (point). REMARQUE Le service de base de données des stations radio peut être interrompu ouindisponible sans avertissement préalable. Lecture de la dernière station Radio Internet lue

Appuyez sur INTERNET RADIO. La source bascule sur “Internet Radio” et la lecture de la dernière station radio lue commence.

Opérations accessibles dans le menu des options

“Recherche de contenu à l’aide de mots-clés (Recherche textuelle)” (v p. 102)

“Lecture simultanée de musique et d’une image favorite (Diaporama)” (v p. 103)

“Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)” (v p. 105)

“Réglage du tonalité (Tonalité)” (v p. 106)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 107)

“Lecture de la même musique dans toutes les zones (Toutes zones stéréo)” (v p. 109) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexUtilisation de vTuner pour ajouter des stations Radio Internet comme favoris Cet appareil peut syntoniser les nombreuses stations Radio Internet disponibles dans le monde entier. Toutefois, il se peut que vous éprouviez des difficultés à trouver la station radio de votre choix en raison du nombre élevé de stations. Dans ce cas, utilisez vTuner, un site Web de recherche de stations Radio Internet conçu exclusivement pour cet appareil. Vous pouvez utiliser votre ordinateur pour rechercher des stations Radio Internet et les ajouter comme favoris. Cet appareil peut lire les stations radio ajoutées à vTuner.

Vous devrez indiquer l’adresse MAC lorsque vous créerez un compte pour vTuner.

Accédez au site Web de vTuner (http:// www.radiodenon.com) depuis votre ordinateur.

Entrez l’adresse MAC de cet appareil, puis cliquez sur “Go”.

Entrez votre adresse électronique et le mot de passe de votre choix.

Sélectionnez vos critères de recherche (genre, région, langue, etc.).

Vous pouvez également entrer un mot-clé pour rechercher une station.

Sélectionnez la station radio de votre choix dans la liste, puis cliquez sur l’icône d’ajout aux favoris.

Entrez le nom du groupe de favoris, puis cliquez sur “Go”. Un groupe de favoris incluant la station radio sélectionnée est créé.

Vous pouvez écouter les stations Radio Internet ajoutées comme favoris dans vTuner sur “radiodenon.com” avec cet appareil. (v p. 84) Vous pouvez également ajouter une station radio qui n’est pas dans la liste de vTuner. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de fichiers stockés sur un ordinateur et un stockage NAS

Cet appareil peut lire les fichiers musicaux et les pistes de lecture (m3u, wpl) enregistrés sur un ordinateur et sur un stockage NAS (Network Attached Storage) prenant en charge DLNA.

La fonction de lecture des fichiers audio sur le réseau de cet appareil se connecte au serveur à l’aide des technologies indiquées ci-dessous. Windows Media Player Network Sharing Service

Les types de format audio/vidéo et les caractéristiques de lecture prises en charge par cet appareil sont les suivants. Pour plus de détails, voir “Lire un fichier sauvegardé sur un ordinateur ou sur un NAS” (v p. 237).

JPEG Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexApplication des paramètres de partage des fichiers multimédia Dans ce chapitre, nous appliquons les paramètres qui permettent de partager les fichiers stockés sur un ordinateur et sur un stockage NAS sur le réseau. Si vous utilisez un Serveur Média, veillez à appliquer ce paramètre en premier lieu.

Lancez Windows Media Player 12 sur l’ordinateur.

Sélectionnez “Plus d’options de diffusion en continu...” dans “Stream”.

Sélectionnez “Autorisé” dans la liste déroulante correspondant à “Denon AVR-X3100W”.

Sélectionnez “Autorisé” dans la liste déroulante correspondant à “Programmes multimédias sur ce PC et connexions à distance…”.

Suivez les instructions à l’écran pour terminer le réglage.

Lancez Windows Media Player 11 sur l’ordinateur.

Sélectionnez “Partage des fichiers multimédias” dans la “Bibliothèque”.

Activez la case à cocher “Partager mes fichiers multimédias”, sélectionnez “Denon AVR-X3100W”, puis cliquez sur “Autoriser”.

Comme à l’étape 3, sélectionnez l’icône de l’appareil (autres ordinateurs ou périphériques mobiles) que vous souhaitez utiliser comme contrôleur de médias, puis cliquez sur “Autoriser”.

Cliquez sur “OK” pour terminer.

Partage de fichiers multimédia enregistrés sur un stockage NAS Modifiez les paramètres du stockage NAS pour autoriser cet appareil et les autres appareils (ordinateurs et périphériques mobiles) utilisés en tant que contrôleurs de médias à accéder au stockage NAS. Pour plus de détails, voir le manuel de l’utilisateur fourni avec le stockage NAS. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de fichiers stockés sur un ordinateur et un stockage NAS Utilisez cette procédure pour lire les fichiers audio, les fichiers image ou les listes de lecture.

Vérifiez les conditions du réseau, puis mettez en marche cet appareil. (“Connexion à un réseau domestique (LAN)” (v p. 52))

Préparation de l’ordinateur. (vInstructions de fonctionnement de l’ordinateur)

Appuyez sur ONLINE MUSIC.

Utilisez uio p pour sélectionner “Media Server”, puis appuyez sur ENTER. Favorites Internet Radio Online Music Media Server

Utilisez ui pour sélectionner le serveur contenant le fichier à lire, puis appuyez sur ENTER.

Utilisez iu p pour sélectionner le fichier, puis appuyez sur ENTER. La lecture démarre lorsque le tampon atteint “100%”. Touches de commande Fonction 1/3 Lecture / Pause

Précédent / Suivant (Maintenir enfoncé) Retour rapide/Avance rapide ENTER Lecture / Pause (Maintenir enfoncé) Arrêt u i Précédent / Suivant (Maintenir enfoncé) Retour rapide/Avance rapide CH/PAGE d f Passez à la page précédente/page suivante dans l’affichage de la liste Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 L’affichage passe du titre de la plage, au nom de l’artiste, puis au titre de l’album à chaque fois que vous appuyez sur STATUS sur l’appareil principal.

Lorsqu’un fichier WMA (Windows Media Audio), MP3 ou MPEG-4 AAC contient des images de l’album, celles-ci peuvent être affichées pendant la lecture du fichier.

Si vous utilisez une version 11 ou ultérieure de Windows Media Player, il est possible d’afficher l’album pour les fichiers WMA.

Les fichiers WMA Lossless peuvent être lus avec un serveur prenant en charge la conversion de code, comme Windows Media Player Version 11 ou ultérieure.

Cet appareil lit les fichiers images (JPEG) dans l’ordre dans lequel ils ont été enregistrés dans le dossier. REMARQUE

Lors de la lecture de fichiers musicaux avec votre ordinateur ou stockage NAS connecté via le réseau LAN sans fil, l’audio peut être interrompu en fonction de votre environnement LAN sans fil. Dans ce cas, connectez à l’aide d’un LAN câblé.

La durée nécessaire à l’affichage des fichiers image (JPEG) dépend de la taille de ceux-ci.

L’ordre dans lequel les plages/fichiers sont affichés dépend des paramètres du serveur. Si les plages/fichiers ne sont pas affichés dans l’ordre alphabétique à cause des spécifications du serveur, il se peut que la recherche par la première lettre ne fonctionne pas correctement.

Opérations accessibles dans le menu des options

“Lecture répétée” (v p. 100)

“Recherche de contenu à l’aide de mots-clés (Recherche textuelle)” (v p. 102)

“Lecture simultanée de musique et d’une image favorite (Diaporama)” (v p. 103)

“Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)” (v p. 105)

“Réglage du tonalité (Tonalité)” (v p. 106)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 107)

“Réglage de la qualité d’image pour votre environnement de visualisation (Mode photo)” (v p. 108)

“Lecture de la même musique dans toutes les zones (Toutes zones stéréo)” (v p. 109) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexVisionner des photos sur le site Flickr

Flickr est un service de partage de photos en ligne. Vous pouvez utiliser cet appareil pour regarder des photos rendues publiques par les utilisateurs de Flickr. Vous n’avez pas besoin de compte pour utiliser Flickr. Pour voir des photos que vous avez vous-même enregistrées, vous devrez disposer d’un compte qui vous permettra de téléverser ces photos sur le serveur de Flickr. Pour plus de détails, rendez-vous sur la page d’accueil de Flickr. http://www.flickr.com/

Vous pouvez visionner les photos partagées par certains utilisateurs ou toutes les photos partagées sur Flickr. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexVisionner des photos partagées par certains utilisateurs

Vérifiez les conditions du réseau, puis mettez en marche cet appareil. (“Connexion à un réseau domestique (LAN)” (v p. 52))

Appuyez sur ONLINE MUSIC.

Utilisez uio p pour sélectionner “Flickr”, puis appuyez sur ENTER. Favorites Internet RadioOnline MusicMedia Server

Utilisez ui pour sélectionner “Add Flickr Contact”, puis appuyez sur ENTER.

Entrez le nom d’écran que vous souhaitez ajouter à “Contact” (nom d’écran : nom d’utilisateur que vous souhaitez voir).

Pour la saisie de caractères, voir “Utilisation de l’écran- clavier” (v p. 142).

Après avoir saisi le “Contact”, appuyez sur “OK”. Le nom d’écran est ajouté à “Contact” et le nom d’écran entré à l’étape 5 est affiché sur l’écran supérieur de Flickr.

Si vous saisissez un nom d’écran qui n’existe pas, le message “Le contact Flickr saisi est introuvable” apparaît. Entrez le nom d’écran correct.

Utilisez ui pour sélectionner le nom d’écran ajouté à “Contact”, puis appuyez sur ENTER. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index8 Utilisez ui pour sélectionner le dossier, puis appuyez sur ENTER. Favorites : Permet d’afficher les photos préférées de l’utilisateur spécifié. Photostream : Permet d’afficher une liste de photos partagées. PhotoSets : Permet d’afficher la liste du dossier (album photo). Contacts : Affiche le nom d’écran utilisé par l’utilisateur spécifié dans Contacts. Remove this Contact : Efface un utilisateur des contacts Flickr. Add this Contact : Ajoute un utilisateur des contacts Flickr.

Utilisez ui p pour sélectionner la photographie, puis appuyez sur ENTER. La photographie sélectionnée s’affiche. Touches de commande Fonction ENTER Lecture (Maintenir enfoncé) Arrêt u i Précédent / Suivant CH/PAGE d f Passez à la page précédente/page suivante dans l’affichage de la liste Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexVisionner toutes les photos sur Flickr

Utilisez ui pour sélectionner “All Content”, puis appuyez sur ENTER.

Utilisez ui pour sélectionner le dossier, puis appuyez sur ENTER. Interestingness : Permet d’afficher les photos les plus appréciées en fonction du nombre de commentaires d’utilisateurs ou du nombre de fois auxquelles elles sont ajoutées comme favoris. Recent : Permet d’afficher les dernières photos ajoutées. Search by text : Permet de chercher des photos par mot clé.

Utilisez ui p pour sélectionner la photographie, puis appuyez sur ENTER. La photographie sélectionnée s’affiche. REMARQUE Selon le format du fichier, certaines photos peuvent ne pas être affichables.

Opérations accessibles dans le menu des options

“Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 107)

“Réglage de la qualité d’image pour votre environnement de visualisation (Mode photo)” (v p. 108)

“Lecture de la même musique dans toutes les zones (Toutes zones stéréo)” (v p. 109) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction AirPlay Les fichiers musiques stockés sur votre iPhone, iPod touch, iPad ou iTunes peuvent être lus sur cet appareil via le réseau.

+ s’affiche sur l’écran du menu pendant le fonctionnement d’AirPlay.

La source d’entrée va basculer sur “Online Music” au démarrage de la lecture AirPlay.

Vous pouvez arrêter la lecture d’AirPlay en appuyant sur o ou en choisissant une autre source d’entrée.

Pour voir en même temps les noms du titre et de l’artiste, appuyez sur STATUS sur l’appareil principal.

Pour savoir comment utiliser iTunes, consultez également l’aide d’iTunes.

L’écran peut être différent selon le Système d’exploitation et les versions du logiciel.

Routeur Cet appareil Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de titres de votre iPhone, iPod touch ou iPad Si vous mettez à jour votre “iPhone/iPod touch/iPad” avec iOS 4.2.1 ou une version plus récente, vous allez pouvoir diffuser en continu la musique enregistrée dans votre “iPhone/iPod touch/iPad” directement vers cet appareil.

Connectez votre iPhone, iPod touch ou iPad Wi-Fi au même réseau que cet appareil.

Pour plus de détails, voir le manuel de votre appareil.

Lisez les titres de votre iPhone, iPod touch ou iPad. ' s’affiche sur l’écran de l’iPhone, iPod touch ou iPad.

Sélectionnez l’enceinte (Dispositifs) que vous souhaitez utiliser. Lecture de la musique iTunes avec cet appareil

Installez iTunes 10 ou une version plus récente sur un Mac ou un PC sous Windows connecté au même réseau que cet appareil.

Allumez cet appareil. Réglez “Contrôle IP” sur “Toujours actif” pour cet appareil. (v p. 193) REMARQUE Si “Contrôle IP” est réglé sur “Toujours actif”, l’appareil consomme plus d’énergie en mode veille.

Lancez iTunes et cliquez sur l’icône AirPlay ' pour sélectionner l’appareil principal.

Choisissez un morceau et cliquez pour lancer la lecture dans iTunes. La musique va être transmise en continu vers cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSélection d’enceintes (matériels) multiples Il est possible de lire les titres d’iTunes sur des enceintes (matériels) compatibles AirPlay dont vous disposez chez vous en dehors de celles de cet appareil.

Cliquez sur l’icône AirPlay ' et sélectionnez “Multiple”.

Cochez les enceintes que vous voulez utiliser. REMARQUE Pendant la lecture avec la fonction AirPlay, le son est restitué au niveau sonore réglé sur l’iPhone, l’iPod touch ou l’iPad ou dans iTunes. Vous devez baisser le volume de l’iPhone, de l’iPod touch, de l’iPad ou d’iTunes avant de lancer la lecture, puis le régler au niveau adéquat. Réalisation des opérations de lecture sur iTunes avec la télécommande de cet appareil Vous pouvez commander la lecture, la mise en pause et la recherche automatique (repères) des titres d’iTunes avec la télécommande de cet appareil.

Sélectionnez “Éditer” - “Préférences...” dans le menu iTunes.

Sélectionnez “Appareils” dans la fenêtre des réglages d’iTunes.

Sélectionnez “Autoriser la commande audio d’iTunes à partir de haut-parleurs distants”, puis cliquez sur “OK”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction Spotify Connect Spotify est le service de streaming le plus populaire au monde. Si vous souscrivez à Spotify Premium, vous pouvez commander votre nouvelle enceinte avec votre téléphone ou votre tablette. Parce que Spotify est intégré à votre enceinte, vous pouvez toujours prendre des appels ou utiliser d’autres applications - la musique ne s’arrête jamais. Pour essayer Spotify Premium gratuitement pendant 30 jours, ou en savoir plus sur Connect, veuillez vous rendre sur www.spotify.com/connect.

Serveur Spotify Contrôle Cet appareil Spotify App Streaming/contrôle audio Lecture de la musique Spotify avec cet appareil Téléchargez au préalable le “Spotify App” dans votre Android ou appareil iOS. Pour lire une piste Spotify dans cet appareil, vous devez d’abord vous inscrire au compte premium Spotify.

Connectez les paramétrages Wi-Fi du périphérique iOS ou Android dans le même réseau que cet appareil.

Lisez la piste Spotify que vous souhaitez lire avec cet appareil.

Appuyez sur l’icône F pour sélectionner l’appareil. 4:440:13 La musique va être transmise en continu vers cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

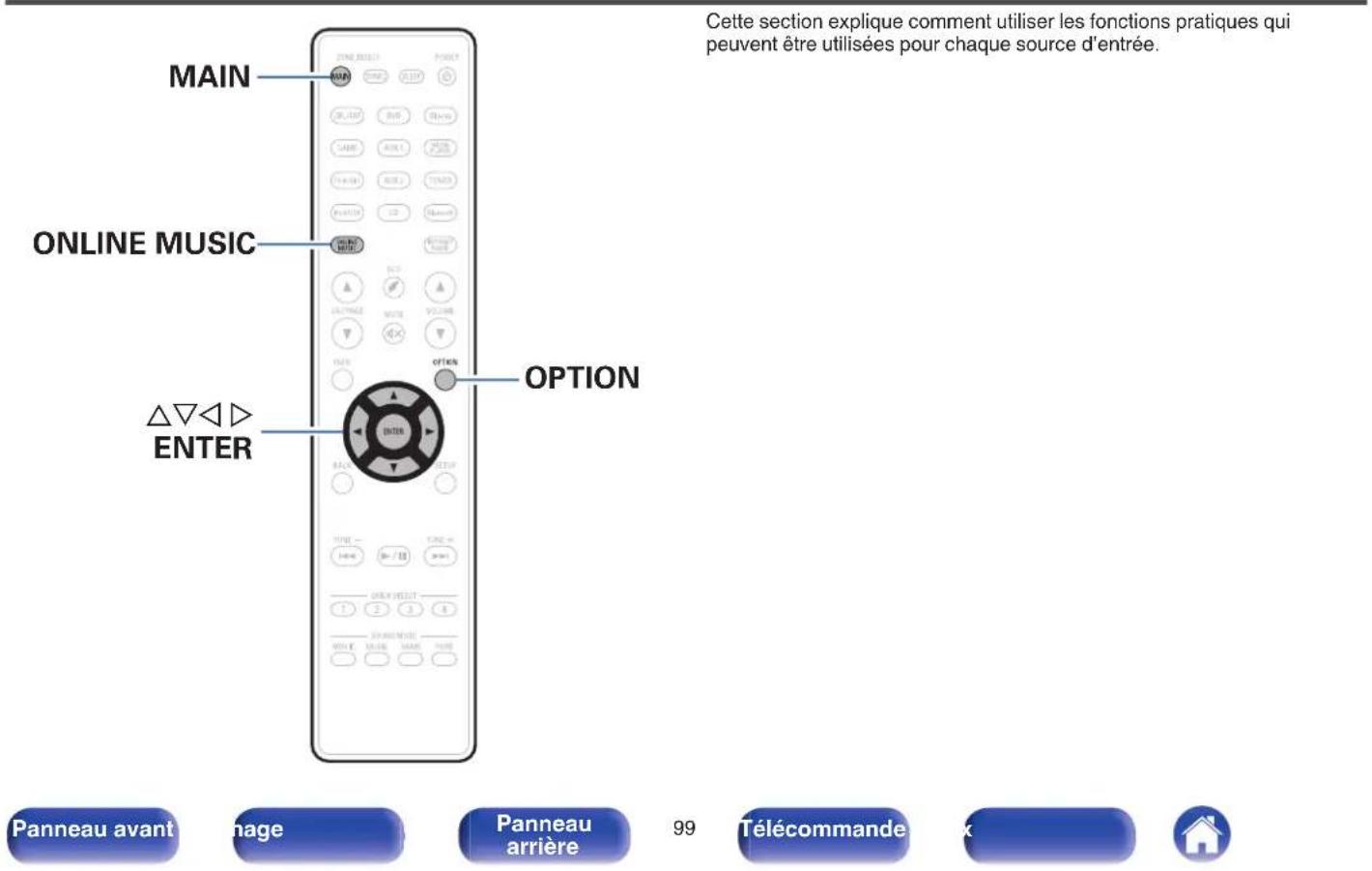

Panneau avant Affichage Panneau arrière Télécommande IndexFonctions pratiques

ENTER OPTION ONLINE MUSIC Cette section explique comment utiliser les fonctions pratiques qui peuvent être utilisées pour chaque source d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture répétée

Pendant la diffusion du contenu, appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Répéter”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner le mode Lecture répétée. Arrêt (Défaut) : Le mode de lecture répétée est annulé. Un: Le fichier en cours de lecture est répété en boucle. Tous: Tous les fichiers du dossier en cours de lecture sont répétés en boucle.

Appuyez sur ENTER. L’écran de lecture s’affiche à nouveau.

Ce paramètre ne peut pas être réglé si le périphérique Bluetooth ne prend pas encharge le réglage de répétition sous le profil AVRCP. Les réglages “Répéter” sont mémorisés pour chaque source d’entrée. Lecture aléatoire

Pendant la diffusion du contenu, appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Aléatoire”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner le mode Lecture aléatoire. Arrêt (Défaut) : Désactiver la lecture aléatoire. Marche: Lire de manière aléatoire toutes les plages dans le dossier de lecture actuel.

Appuyez sur ENTER. L’écran de lecture s’affiche à nouveau.

Pendant la lecture aléatoire, chaque fois que la lecture d’une plage est terminée,une autre plage est sélectionnée de manière aléatoire pour la lecture des plagesdans le dossier. Par conséquent, il est possible que vous puissiez entendre uneplage déjà lue plus d’une fois lors de la lecture aléatoire. Ce paramètre ne peut pas être réglé si le périphérique Bluetooth ne prend pas encharge le réglage aléatoire sous le profil AVRCP. Les réglages “Aléatoire” sont mémorisés pour chaque source d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexEnregistrement dans les favoris Vous pouvez enregistrer un total de 100 favoris.

Sources d’entrée prises en charge : Internet Radio / Media Server

Pendant la diffusion du contenu, appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Enreg. favoris”, puis appuyez sur ENTER. “Favori ajouté” s’affiche et le contenu en cours est ajouté au favoris.

Lorsque l’opération est terminée, vous revenez à l’écran de lecture. Lecture du contenu ajouté au bouton “Enreg. favoris”

Appuyez sur ONLINE MUSIC.

Utilisez uio p pour sélectionner “Favorites”, puis appuyez sur ENTER. Internet RadioMedia ServerOnline MusicFavorites

Utilisez ui pour sélectionner le contenu à lire, puis appuyez sur ENTER. La lecture débute. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSuppression de contenu ajouté aux favoris

Appuyez sur ONLINE MUSIC.

Utilisez uio p pour sélectionner “Favorites”, puis appuyez sur ENTER.

Utilisez ui pour sélectionner le contenu que vous souhaitez supprimer des favoris, puis appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Suppr. Favoris”, puis appuyez sur ENTER. “Favori déplacé” s’affiche et le contenu sélectionné est supprimé des favoris.

L’écran retourne à l’écran précédent lorsque le processus de suppression est terminé. Recherche de contenu à l’aide de mots- clés (Recherche textuelle)

Pendant la diffusion du contenu, appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Recherche textuelle”, puis appuyez sur ENTER. L’écran-clavier de saisie s’affiche.

Entrez le premier caractère de la station Radio Internet ou du fichier recherché(e), puis appuyez sur “OK”.

Pour la saisie de caractères, voir “Utilisation de l’écran- clavier” (v p. 142).

Utilisez ui pour sélectionner le contenu à lire, puis appuyez sur ENTER. La lecture débute. La fonction “Recherche textuelle” recherche les stations Radio Internet ou les fichiersqui commencent par le premier caractère saisi dans la liste affichée. REMARQUE Recherche textuelle peut ne pas fonctionner pour certaines listes. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture simultanée de musique et d’une image favorite (Diaporama)

Sources d’entrée prises en charge : USB

Lisez une image fixe.

Lecture des images fixes enregistrées sur les dispositifs mémoire USB. (v p. 66)

Lisez un fichier musical. (v p. 66)

Appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Diaporama”, puis appuyez sur ENTER. Le menu d’option disparaît et l’image diffusée est affichée à l’écran.

Sources d’entrée prises en charge : Internet Radio / Media Server

Lisez une image fixe.

Lecture des images fixes enregistrées sur serveur média. (v p. 87)

Lecture des images fixes enregistrées sur Flickr. (v p. 91)

Lisez un fichier musical du serveur média ou une station Radio Internet. (v p. 83, 87)

Appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Diaporama”, puis appuyez sur ENTER. Le menu d’option disparaît et l’image diffusée est affichée à l’écran. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéglage de l’intervalle du diaporama Vous pouvez lire des images fixes (JPEG) stockées sur un dispositif mémoire USB ou un serveur média, ainsi que des images issues de Flickr sous forme de diaporama.

Sources d’entrée prises en charge : USB / Media Server / Flickr

Pendant que la liste est affichée, appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Vitesse diapo.”, puis appuyez sur ENTER.

Utilisez o p pour définir la durée d’affichage. Arrêt: Le diaporama n’est pas lu. 5s - 60s (Défaut: 5s): Réglez la durée d’affichage d’une seule image lors de la lecture d’images en diaporama.

Appuyez sur ENTER. Les paramètres de “Vitesse diapo.” sont reflétés pour toutes les sources d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAjuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal) Le volume de chaque canal peut être modifié pendant que vous écoutez de la musique. Vous pouvez définir ceci pour chaque source d’entrée.

Appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Réglage niv. Canal”, puis appuyez sur ENTER. L’écran de réglage du niveau du canal s’affiche.

Utilisez ui pour sélectionner le canal que vous souhaitez ajuster.

Utilisez o p pour régler le volume. –12.0 dB – +12.0 dB (Défaut : 0.0 dB)

Sélectionnez “Réinitialisez” et appuyez sur ENTER si vous souhaitez restaurer les valeurs de réglage des différents canaux à “0,0 dB” (par défaut).

Le volume du casque audio peut être réglé lorsque des écouteurs sont connectés.

Les réglages “Réglage niv. Canal” sont mémorisés pour chaque source d’entrée.

Vous ne pouvez définir ceci que pour les enceintes qui produisent l’audio. En outre, vous ne pouvez pas régler ceci lorsque dans le menu “Sortie audio HDMI” est réglé sur “TV”. (v p. 158) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéglage du tonalité (Tonalité) Ajuste la qualité tonale du son.

Appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Tonalité”, puis appuyez sur ENTER. L’écran Tonalité s’affiche.

Utilisez o p pour régler la fonction de commande de tonalités sur marche/arrêt. Marche: Permettre les réglages de tonalité (graves, aigus). Arrêt (Défaut) : Lecture sans réglages de tonalité.

Sélectionnez “Marche” à l’étape 3 et appuyez sur i pour sélectionner la gamme de sons devant être ajustée. Graves: Réglage des graves. Aigüs: Réglage des aigus.

Utilisez o p pour régler le tonalité, puis appuyez sur ENTER. -6 dB – +6 dB (Défaut : 0 dB)

Les réglages “Tonalité” sont mémorisés pour chaque source d’entrée.

Le réglage en est impossible quand le mode audio est sur “Direct” ou “Pure Direct”.

Cet élément ne peut pas être défini lorsque “Dynamic EQ” est réglé sur “Marche”.

Vous ne pouvez pas régler ceci si aucun signal audio n’est entré ou si dans le menu “Sortie audio HDMI” est réglé sur “TV”. (v p. 158) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAffichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo) Cet appareil peut afficher des vidéos d’une source différente sur le téléviseur pendant la lecture audio. Vous pouvez définir ceci pour chaque source d’entrée.

Sources d’entrée prises en charge : iPod/USB / CD

Ce réglage est impossible lorsque l’une des bornes vidéo, HDMI ou vidéocomposante est attribuée.

Appuyez sur OPTION pendant la lecture audio. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Sélect. Vidéo”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner le mode “Sélect. Vidéo”. Arrêt (Défaut) : Désactive le mode Sélect. Vidéo. Marche: Active le mode Sélect. Vidéo.

Si vous sélectionnez “Marche” à l’étape 3, appuyez sur i et sélectionnez “Source”.

Appuyez o p pour sélectionner la source d’entrée pour la vidéo que vous souhaitez lire, et appuyez sur ENTER. Les réglages “Sélect. Vidéo” sont mémorisés pour chaque source d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéglage de la qualité d’image pour votre environnement de visualisation (Mode photo)

Disponible lorsqu’aucune borne HDMI, vidéo composante ou vidéo n’estattribuée.

Appuyez sur OPTION pendant la lecture audio. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Mode photo”, puis appuyez sur ENTER.

Utilisez o p pour sélectionner le mode photo. Arrêt:Aucun ajustement de la qualité d’image n’esteffectué avec cet appareil.Standard:Mode standard adapté à la plupart desenvironnements de visualisation de salon.Film:Mode adapté à la visualisation de films dans unepièce sombre telle qu’une salle de cinéma. Vif: Mode qui rend les images graphiques des jeux,etc. plus lumineuses et plus éclatantes.Streaming: Mode adapté à des sources vidéo à faible débit.ISF Day:Un mode qui convient pour regarder des films dansune pièce éclairée pendant la journée.ISF Night:Un mode qui convient pour regarder des films dansune pièce sombre la nuit.Personnalisé: Permet d’ajuster manuellement la qualité d’image.

Appuyez sur ENTER. Les réglages “Mode photo” sont mémorisés pour chaque source d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de la même musique dans toutes les zones (Toutes zones stéréo) Vous pouvez lire la musique en cours de lecture dans la MAIN ZONE simultanément en ZONE2 (une autre pièce). Cette fonction est utile lorsque vous souhaitez profiter de la même musique en même temps dans plusieurs pièces lors d’une soirée, ou si vous souhaitez écouter la même musique d’ambiance dans toute la maison.

Appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Toutes zones stéréo”, puis appuyez sur ENTER.

Sélectionnez “Démarrer” et appuyez ensuite sur ENTER. La source d’entrée de ZONE2 est commutée sur la même source d’entrée que pour MAIN ZONE, et la lecture commence dans le mode “Toutes zones stéréo”.

Arrêter le mode “Toutes zones stéréo”

Pendant la lecture en mode Toutes zones stéréo, appuyez sur OPTION. L’écran de menu d’option s’affiche.

Utilisez ui pour sélectionner “Toutes zones stéréo”, puis appuyez sur ENTER.

Sélectionnez “Arrêt” et appuyez ensuite sur ENTER.

Le mode “Toutes zones stéréo” est annulé, même lorsque l’alimentation de MAINZONE est hors tension. En mode “Toutes zones stéréo”, seuls les modes son “Multi Ch Stereo” et “Stereo”peuvent être sélectionnés. Lorsque “Sortie audio HDMI” est défini sur “TV”, le mode Toutes zones stéréon’est pas disponible. (v p. 158) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSélection d’un mode d’écoute

Cet appareil vous permet de profiter de différentes sortes de contenu surround et stéréo. Les formats audio multi-canaux sont fournis sur les formats de disque de musique ou films populaires, tels que Blu-ray et DVD. Ils sont également pris en charge par la diffusion numérique, et même les films et la musique en diffusion via Internet à partir de services d’abonnement Internet. Cet appareil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l’audio stéréo 2 canaux. Pour connaître les formats audio enregistrés sur un disque, voir la pochette ou l’étiquette de celui-ci. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSélection d’un mode d’écoute

Appuyez sur MOVIE, MUSIC ou GAME pour sélectionner un mode audio. MOVIE : Bascule sur le mode audio qui convient pour profiter des films et des programmes TV. MUSIC : Bascule sur le mode audio qui convient pour profiter de la musique. GAME : Bascule sur le mode audio qui convient pour profiter de jeux.

Le bouton MOVIE, MUSIC ou GAME mémorise le dernier mode audio sélectionnépour ce bouton. Le fait d’appuyer sur MOVIE, MUSIC ou GAME appelle le modeaudio sélectionné lors de la lecture précédente. Si le contenu diffusé ne prend pas en charge le mode audio sélectionnéprécédemment, le mode audio approprié correspondant au contenu estsélectionné automatiquement.

Passage au mode audio

Appuyez sur MOVIE, MUSIC ou GAME pour afficher une liste des modes audio qui peuvent être sélectionnés. Chaque fois que vous appuyez sur MOVIE, MUSIC ou GAME, le mode audio change.

Lorsque la liste est affichée, vous pouvez également utiliser ui pour sélectionner un mode audio.

Testez différents modes audio et profitez d’un mode audio par le biais du mode que vous préférez. GExempleH Lorsque MOVIE est enfoncé MOVIE SOUNDStereoDolby PLIIx CinemaDTS Neo:X CinemaMulti Ch StereoMono MovieVirtual Cet appareil offre non seulement des modes audio conformes aux formats enregistrés sur les disques tels que Dolby et DTS, mais aussi des types de mode élargis qui sont compatibles avec la configuration de vos enceintes, y compris les enceintes avant-haut et les enceintes surround arrière, ainsi que des “Mode d’écoute original” qui créent une atmosphère de Rock Arena, Jazz Club, etc. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture directe Le flux audio enregistré dans la source est lu tel quel.

Utilisez PURE pour sélectionner “Direct”. La lecture en direct commence. Lorsque les signaux DSD sont lus, “DSD Direct” s’affiche. Lecture Pure Direct Ce mode permet la lecture avec un son de meilleure qualité que dans le mode de lecture directe. Ce mode met hors tension l’affichage de l’appareil principal et le circuit vidéo analogique. Cela supprime les sources parasites qui peuvent affecter la qualité sonore.

Utilisez PURE pour sélectionner “Pure Direct”. L’écran s’assombrit et la lecture Pure direct commence. En modes audio Direct et Pure Direct, les éléments suivants ne peuvent pas être réglés.

Les signaux vidéo sont émis uniquement si les signaux HDMI sont lus en mode Pure Direct.

Lorsque le mode Pure Direct a été sélectionné, l’affichage s’éteint après environ 5 secondes. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture surround auto Ce mode détecte le type de signal d’entrée numérique et sélectionne automatiquement le mode correspondant pour la lecture. Lancez la lecture stéréo lorsque le signal d’entrée est PCM. Lorsque le signal d’entrée est Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant.

Utilisez PURE pour sélectionner “Auto”. La lecture surround auto démarre. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Description des types de mode audio Mode audio Dolby Type de mode audio Description Dolby PLgx

Vous pouvez sélectionner ce mode lorsque vous utilisez le décodeur Dolby PLgx pour lire des sources 2 canaux en son surround 6.1/7.1 canaux incluant le ou les canaux surround arrière. En ajoutant le ou les canaux surround arrière, vous obtenez une sensation surround plus enveloppante qu’avec Dolby Pro Logic g. Il y a trois modes de lecture: le mode “Cinema”, optimisé pour la lecture des films; le mode “Music”, optimisé pour la lecture de musique ; et le mode “Game”, optimisé pour les jeux. Dolby PLg Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby PLg pour lire des sources 2 canaux en son surround 5.1 canaux avec une sensation de son surround enveloppante. Dolby PLgz

Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby PLgz pour lire des sources 2 canaux en son surround 7.1 canaux avec canaux avant-haut ajoutés. En ajoutant des canaux avant-haut, la scène sonore avant devient beaucoup plus importante, simulant l’effet d’écoute d’une salle de cinéma ou d’une salle de concert. Dolby Digital Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital. Dolby Digital EX

Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby Digital EX pour lire des sources Dolby Digital en son surround 6.1/7.1 canaux avec canal surround arrière ajouté. En ajoutant une ou des enceintes surround arrière, les sons semblent venir dans votre direction depuis l’arrière et non seulement des côtés. Dolby TrueHD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby TrueHD. Dolby Digital Plus Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital Plus. z1 La sélection est possible quand “Config. enceintes” - “Surr. arrière” n’est pas mis sur “Aucun”. (v p. 183) z2 La sélection est possible quand “Config. enceintes” - “Avant Haut” n’est pas mis sur “Aucun”. (v p. 183) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMode audio DTS Type de mode audio Description DTS Neo:X Cette technologie de décodage de matrice utilise le décodeur DTS Neo:X pour lire une source 2 canaux ou des sources surround 5.1/6.1 canaux comme son surround 7.1 canaux maximum. Le mode “Music” est particulièrement adapté pour lire de la musique, le mode “Cinema” est idéal pour la lecture de films et le mode “Jeu” convient aux jeux. DTS Surround Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS. DTS ES Dscrt6.1

Ce mode convient à la lecture de disques enregistrés en DTS-ES. Le canal surround arrière ajouté à l’aide de la méthode discrète est lu comme un canal indépendant. Comme tous les canaux sont indépendants, l’expressivité spatiale à 360 degrés et la localisation du son sont renforcées. DTS ES Mtrix6.1

Ce mode convient à la lecture de disques enregistrés en DTS-ES. Le canal surround arrière ajouté aux canaux surround gauche et surround droit par un encodeur de matrice au moment de l’enregistrement logiciel est décodé par le décodeur de matrice de cet appareil et lu sur chacun des canaux (surround gauche, surround droit, surround arrière). DTS 96/24 Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS 96/24. DTS-HD Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS-HD. DTS Express Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS Express.

Ce mode peut être sélectionné lorsqu’une seule enceinte surround arrière est utilisée et qu’aucune enceinte avant-haut n’est utilisée. z2 La sélection est possible quand “Config. enceintes” - “Surr. arrière” n’est pas mis sur “Aucun”. (v p. 183) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMode audio multicanaux PCM Type de mode audio Description Multi Ch In Vous pouvez sélectionner ce mode lorsque vous lisez des sources multi-canaux PCM/DSD. Mode audio Audyssey DSX

Ce mode permet de lire les nouveaux canaux (avant-haut et avant-large) dans les systèmes 5.1 canaux. En ajoutant des canaux avant-haut et avant-large, le son surround devient plus réaliste et tridimensionnel.

Peut être sélectionné lorsqu’un réglage autre que “Aucun” est sélectionné pour “Avant Haut” ou “Larg. Avant”, et qu’un réglage autre que “Aucun” est sélectionné pour “Centrale” dans “Config. enceintes”. (v p. 182) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMode audio original Type de mode audio Description Multi Ch Stereo Ce mode permet de profiter d’un son stéréo en provenance de toutes les enceintes. Les sources audio stéréo (2 canaux) sont lues via les enceintes avant (G/D), les enceintes surround et les enceintes surround arrière (si connectées). Rock Arena Ce mode reproduit l’atmosphère d’un concert dans un stade. Jazz Club Ce mode simule l’expérience d’être dans un club de jazz intimiste. Mono Movie Ce mode fonctionne avec les sources audio monaurales et fournit un effet sonore surround. Pour un équilibre des canaux et des effets sonores optimaux, connectez la source monaurale aux deux entrées audio (G/D) avant. Video Game Ce mode fournit un son surround dynamique excitant avec vos jeux vidéo préférés. Matrix Ce mode ajoute un effet de sono surround spacieux avec des sources de musique stéréo. Virtual Ce mode vous permet de profiter d’un effet sonore évolutif lors de la lecture via les enceintes (G/D) avant uniquement, et lors de la lecture avec un casque stéréo. Mode audio auto Type de mode audio Description Auto Dans ce mode, le type d’entrée de signal numérique, par exemple Dolby Digital, Dolby TrueHD, Dolby Digital Plus, DolbyDigital EX, DTS, DTS-HD, DTS-ES, PCM (multi-canaux) est détecté, et le mode de lecture passe automatiquement au mode correspondant. Si le signal d’entrée est analogique ou PCM (2 canaux), la lecture stéréo est utilisée. Pour le Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMode audio stéréo Type de mode audio Description Stereo Ce mode lit l’audio stéréo 2 canaux sans traitement de son surround supplémentaire.

Le son est émis par les enceintes avant gauche et droite et par le subwoofer, s’il est connecté.

Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l’audio 2 canaux et lus sans traitement de son surround supplémentaire. Mode audio Direct Type de mode audio Description Direct Ce mode lit l’audio comme enregistré dans la source. Pure Direct Ce mode lit un son de qualité encore plus élevé que le mode “Direct”. Les circuits suivants sont à l’arrêt afin d’améliorer encore plus la qualité du son.

Affichez le circuit du témoin du corps principal (l’affichage passera en position arrêt.)

Le processeur et l’interrupteur de sortie/d’entré vidéo analogue sont désactivés. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Le mode son qui peut être sélectionné pour chaque signal d’entrée

Vous pouvez sélectionner les modes audio suivants à l’aide des touches MOVIE, MUSIC et GAME.

Ajustez l’effet de champ sonore avec le menu “Paramètres surr.” pour profiter du son surround comme vous aimez. (v p. 144) Signal d’entrée Mode son Mode son

2 canaux comporte également une entrée analogique.

Ce mode lit les sources 2 canaux en lecture 5.1 ou 7.1 canaux. Vous ne pouvez pas le sélectionner si vous utilisez un casque audio ou si vous utilisez uniquement les enceintes avant.

Au moyen d’un traitement Audyssey DSX

, ces modes ajoutent de nouveaux canaux au surround 5.1 canaux. (v p. 152) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSignal d’entrée Mode son Mode son

Au moyen d’un traitement Audyssey DSX

, ces modes ajoutent de nouveaux canaux au surround 5.1 canaux. (v p. 152)

Le mode sonore qui peut être sélectionné varie selon le format audio du signal d’entrée et le nombre de canaux. Pour plus de détails, voir “Types de signaux d’entrée et modes audio correspondants” (v p. 243). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSignal d’entrée Mode son Mode son

Au moyen d’un traitement Audyssey DSX

, ces modes ajoutent de nouveaux canaux au surround 5.1 canaux. (v p. 152)

Le mode sonore qui peut être sélectionné varie selon le format audio du signal d’entrée et le nombre de canaux. Pour plus de détails, voir “Types de signaux d’entrée et modes audio correspondants” (v p. 243). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSignal d’entrée Mode son Mode son

Au moyen d’un traitement Audyssey DSX

, ces modes ajoutent de nouveaux canaux au surround 5.1 canaux. (v p. 152)

Le mode sonore qui peut être sélectionné varie selon le format audio du signal d’entrée et le nombre de canaux. Pour plus de détails, voir “Types de signaux d’entrée et modes audio correspondants” (v p. 243). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSignal d’entrée Mode son Mode son

Le mode sonore qui peut être sélectionné varie selon le format audio du signal d’entrée et le nombre de canaux. Pour plus de détails, voir “Types de signaux d’entrée et modes audio correspondants” (v p. 243). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Affichages sur l’affichage

Indique un décodeur à utiliser.

Un décodeur Dolby Digital Plus est affiché comme “H”.

Indique un décodeur qui génère une sortie audio.

“+ PLgz” indique que le décodeur PLgz est en cours d’utilisation et que l’audio du canal avant haut est créé. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de contrôle HDMI Un ajout récent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d’un appareil pour communiquer avec un autre appareil via la connexion par le câble HDMI. Procédure de réglage

Activez la fonction de contrôle HDMI de cet appareil. Réglez “HDMI Contrôle” sur “Marche”. (v p. 159)

Allumez tous les appareils connectés par le biais du câble HDMI.

Activez la fonction de commande HDMI pour tous les appareils connectés avec le câble HDMI.

Veuillez consulter les instructions d’utilisation du dispositif connecté pour vérifier les réglages.

Si l’un des équipements vient à être débranché, exécutez les étapes 2 et 3.

Réglez l’entrée du téléviseur sur l’entrée HDMI connectée à cet appareil.

Basculez la source d’entrée de cet appareil pour vérifier que la vidéo du lecteur connecté par HDMI est lu correctement.

Quand vous mettez le téléviseur en veille, vérifiez que cet appareil passe aussi en veille. REMARQUE

Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou dulecteur connectés. Vérifiez préalablement pour chaque appareil dans le manuel dupropriétaire. La fonction HDMI ZONE2 est compatible avec la fonction de contrôle HDMI. Lorsqu’elle est utilisée alors que “HDMI Contrôle” dans le menu est réglé sur“Marche”, la fonction contrôle HDMI ZONE2 peut ne pas fonctionnercomplètement. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de minuterie sommeil

ZONE2 SLEEP MAIN Vous pouvez faire en sorte que l’appareil se mette automatiquement en veille à la fin d’un délai programmé. Ceci est pratique pour la visualisation et l’écoute avant d’aller se coucher. La fonction de minuterie sommeil est réglable pour chaque zone. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexUtilisation de la minuterie sommeil

Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d’opération avec la télécommande. Le bouton pour la zone sélectionnée s’allume.

Appuyez sur SLEEP et affichez la durée que vous souhaitez.

Le témoin SLEEP s’allume sur l’écran et la minuterie sommeil démarre.

Vous pouvez régler la minuterie sommeil dans la plage de 10 à 120 minutes par paliers de 10 minutes.

Vérification du temps restant Appuyez sur SLEEP lorsque la minuterie sommeil est en fonctionnement. Le temps restant s’affiche sur l’écran.

Pour annuler la minuterie sommeil Appuyez SLEEP pour sélectionner “Off”. Le témoin SLEEP de l’affichage s’éteint. Le réglage de la minuterie sommeil est annulé lorsque l’appareil commute en modeveille. REMARQUE La fonction de minuterie sommeil ne peut pas mettre hors tension les matérielsraccordés à cet appareil. Pour mettre ces matériels hors tension, vous devezconfigurer directement les minuteries de mise en veille de chacun des appareils. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de sélection rapide plus

QUICK SELECT 1 – 4 Vous pouvez enregistrer les différentes réglages (sélection de la source d’entrée, volume, mode audio, etc.) à l’aide des boutons QUICK SELECT 1 – 4. Vous pouvez appuyer sur l’un des boutons QUICK SELECT définis pour la lecture suivante pour passer aux divers réglages enregistrés en une seule opération. En sauvegardant sur les touches QUICK SELECT 1 – 4 les réglages fréquemment utilisés, vous pourrez toujours rétablir facilement un même environnement de lecture. La fonction de sélection rapide plus peut être mémorisée pour chaque zone. La touche QUICK SELECT de cet appareil ne peut être utilisée que pour faire fonctionner la MAIN ZONE. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSolliciter le paramétrage

Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d’opération avec la télécommande. Le bouton pour la zone sélectionnée s’allume.

Appuyez sur QUICK SELECT. Les réglages Sélect rapide du bouton sur lequel vous avez appuyé sont rétablis.

Les réglages par défaut de chaque fonction de sélection rapide apparaissent comme indiqué ci-dessous. GMAIN ZONEH Bouton Source d’entrée Volume

Panneau avant Affichage Panneau arrière Télécommande IndexModification des réglages

Sélectionnez le réglage souhaité pour les éléments ci- dessous. Le paramétrage suivant depuis A vers H peut être mémorisé pour MAIN ZONE, et le paramétrage A et B peut être mémorisé pour ZONE2.

Source d’entrée (v p. 58)

“Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)” (v p. 105)

“Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)” (v p. 107)

“Réglage de la qualité d’image pour votre environnement de visualisation (Mode photo)” (v p. 108) Maintenez enfoncé QUICK SELECT quand une station radio est en cours deréception ou quand une piste est lue à l’aide d’une des sources suivantes, lastation radio actuelle ou la piste est mémorisée. Tuner / Internet Radio / Media Server / Favorites / iPod/USB

Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d’opération avec la télécommande. Le bouton pour la zone sélectionnée s’allume.

Maintenez enfoncé le QUICK SELECT souhaité jusqu’à ce que “Quickz Memory” ou “Z2 Quickz Memory” s’affiche. Les paramètres présents seront mémorisés. z a affiché le numéro de la touche QUICK SELECT enfoncée.

Modifier le nom des sélections rapides Le nom de sélection rapide de MAIN ZONE affiché sur l’écran du téléviseur ou de cet appareil peut être modifié pour un nom différent. Pour savoir comment changer ce nom, voir “Sélect.Rapid.Nom”. (v p. 200) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de contrôle Internet Vous pouvez contrôler cet appareil à partir d’un écran de contrôle Internetdans un navigateur Internet.. Cet appareil RouteurTablette

Cet appareil et l’ordinateur ou une tablette doivent être correctement connectés auréseau afin d’utiliser la fonction de contrôle Internet. (“Connexion à un réseaudomestique (LAN)” (v p. 52)) En fonction des paramètres de votre logiciel de sécurité, il est possible que vousne puissiez pas accéder à cet appareil à partir de votre PC. Le cas échéant,modifiez les paramètres du logiciel. Contrôle de l’appareil à partir d’un contrôle Web

Réglez le paramètre “Contrôle IP” sur “Toujours actif”. (v p. 193)

Vérifiez l’adresse IP de cet appareil dans le menu “Informations”. (v p. 189)

DHCP Denon AVR-X3100W192.168.100.19zzzzzz-000000Réseau/InformationsNom convivialAdresse IPAdresse MACAffiche les paramètres réseau actuels de l’AVRMarcheConnexion Filaire (Ethernet) Pour vérifier l’adresse IP.

Ouvrez le navigateur Internet. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index4 Entrez l’adresse IP de cet appareil dans la ligne d’adresse de votre navigateur. Par exemple, si l’adresse IP de cet appareil est “192.168.100.19”, entrez “http://192.168.100.19”.

Lorsque le menu principal est affiché, cliquez sur l’élément de menu que vous voulez utiliser.

Vous pouvez utiliser les fonctions “Save” et “Load” pour mémoriser ou rappeler les différents paramètres de la fonction en utilisant le contrôle web à partir d’un ordinateur.

Pour mémoriser les réglages, cliquez sur “Save” sur l’écran du menu de configuration.

Pour appeler les réglages, cliquez sur “Load” sur l’écran du menu de configuration.

Nous vous conseillons d’utiliser un des navigateurs web suivants. Internet Explorer 10 et ultérieur Mozilla Firefox 24 et ultérieur Google Chrome 29 et ultérieur Safari 5.x et ultérieur Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture dans la ZONE2 (pièce séparée) Vous pouvez faire fonctionner cet appareil pour profiter de contenu vidéo et audio dans une pièce (ZONE2) différente de la pièce où se trouve cet appareil (MAIN ZONE). Vous pouvez lire simultanément la même source à la fois dans la MAIN ZONE et ZONE2. Vous pouvez également lire des sources distinctes dans la MAIN ZONE et ZONE2. Connexion de ZONE2 Vous pouvez utiliser les trois méthodes suivantes pour lire un contenuvidéo et audio dans ZONE2. “Connexion via la borne HDMI ZONE2” (v p. 133) “Connexion via les bornes de sortie des enceintes” (v p. 134) “Connexion à l’aide d’un amplificateur externe” (v p. 134)

Connexion 1 : Connexion via la borne HDMI ZONE2 Lorsqu’un téléviseur est connecté à la borne HDMI ZONE2 OUT, vouspouvez lire un contenu vidéo ou audio à partir de l’appareil connecté àla borne HDMI 1 – 7 IN dans ZONE2 (fonction HDMI ZONE2).. HDMI ZONE2 HDMI MAIN ZONE ZONE2 Lorsqu’une télévision est raccordée au connecteur HDMI ZONE2 OUT, et que laMAIN ZONE et la ZONE2 sont réglées sur la même source d’entrée, l’audio de laMAIN ZONE peut être mélangé sur 2 canaux audio. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Connexion 2: Connexion via les bornes de sortie des enceintes Réglez “Mode affectation” (v p. 181) sur “ZONE2” et les sorties audio ZONE2 des bornes d’enceintes SURROUND BACK.

Cet appareil MAIN ZONE ZONE2 (G) (D)

Le signal audio analogique et le signal d'entrée PCM à 2 canaux à partir desconnecteurs HDMI ou numériques (OPTICAL/COAXIAL) peuvent être rejouésdans la ZONE2. Si vous souhaitez lire les signaux HDMI autres 2 canaux PCM en ZONE 2, réglez“Audio HDMI” sur “PCM”. (v p. 198) La sortie depuis un appareil raccordé à lasource d’entrée sélectionnée pour la ZONE2 peut être automatiquement convertieen PCM 2 canaux.Dans ce cas, l’audio de la MAIN ZONE est également converti en PCM 2 canauxsi la MAIN ZONE et la ZONE2 sont réglées sur la même source d’entrée.Toutefois, en fonction de l’appareil de lecture, le signal de lecture risque de ne pasêtre converti en PCM, même si ce paramètre est configuré.

Connexion 3 : Connexion à l’aide d’un amplificateur externe Les signaux audio des terminaux de sortie audio des ZONE2 de cet appareil sont émis vers les amplificateurs des ZONE2 et sont lus sur ces mêmes amplificateurs. AUX IN

MAIN ZONE ZONE2 Amplificateur de puissance Cet appareil Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture dans ZONE2

Touches sélection de source d’entrée

Appuyez sur ZONE2 pour mettre ZONE2 sous tension. Le bouton ZONE2 s’allume.

Appuyez sur POWER X pour mettre sous tension l’alimentation de la ZONE2. Le témoin ( s’allume. Il est possible de mettre sous tension et hors tension la ZONE2en appuyant sur ZONE2 ON/OFF directement sur l’appareil.

Appuyez sur la touche de sélection de la source d’entrée pour sélectionner la source d’entrée à lire. Le signal audio de la source sélectionnée est transmis à la ZONE2. Pour effectuer une opération avec l’appareil principal, appuyezsur ZONE2 SOURCE. Chaque fois que vous appuyez sur ZONE2SOURCE, la source d’entrée change. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Réglage du volume Utilisez VOLUMEdf pour régler le volume.

L’option “Limite volume” est réglée sur “70 （–10 dB）” au moment de l’achat. (v p. 199) Sélectionnez MASTER VOLUME après avoir appuyé sur ZONE2 SOURCE sur l’appareil principal pour régler le volume du son.

Coupure temporaire du son (Sourdine) Appuyez sur MUTE :. Le son est diminué jusqu’au niveau défini pour le paramètre “Niveau sourdine” dans le menu. (v p. 199)

Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE : à nouveau. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexPlan du menu de l’interface graphique Pour pouvoir utiliser le menu, connectez une TV à l’appareil et affichez le menu sur l’écran de la TV. Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de vos préférences. Éléments de configuration Éléments détaillés Description Page

Audio Réglage niv Dialog Ce réglage permet d’ajuster le niveau de sortie pour clarifier la sortie de dialogue du canal central.

Réglage niv Subw Ce réglage permet d’ajuster le niveau de volume du subwoofer. 143 Paramètres surr. Ajuste les réglages du son surround. 144 Restorer Accroît les composants de fréquence faible et élevée de l’audio compressé, tel que des fichiers MP3 pour obtenir une lecture audio optimale.

Délai audio Compense le décalage entre la vidéo et l’audio. 149 Volume Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l’appareil).

et de Audyssey Dynamic Volume

EQ Graphic Utilise l’égaliseur graphique pour régler la tonalité de chaque enceinte. 153

Vidéo Réglages image Ajuste la qualité d’image. 155 Config. HDMI Permet de régler les paramètres de sortie vidéo/audio HDMI. 157 Réglages sorties Paramètre le traitement vidéo. 161 Affichage à l'écran Configure le paramétrage de l’affichage à l’écran. 165 Format TV Détermine le format du signal vidéo à la sortie de la télévision que vous utilisez. 166 Contents Connexions Lecture Réglages Conseils Annexe Réglages

Panneau avant Affichage Panneau arrière Télécommande IndexÉléments de configuration Éléments détaillés Description Page

Entrées Affectation des entrées Permet de changer l’attribution du connecteur d’entrée. 167 Renommer les sources Permet de changer le nom d’affichage pour la source d’entrée. 169 Masquer les sources Permet de supprimer de l’affichage les sources d’entrée qui ne sont pas utilisées. 169 Niveau des sources Permet d’ajuster le niveau de lecture de l’entrée audio. 169 Sélect. Entrées Permet de régler le mode d’entrée audio et le mode de décodage. 170

Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont mesurées et les réglages les plus précis sont automatiquement faits.

Config. manuelle Règle manuellement les enceintes ou modifie les paramètres “Conf. Audyssey

Réseau Informations Affichage des informations sur le réseau. 189 Connexion Sélectionne s’il faut se connecter au réseau domestique à un réseau local sans fil ou à un LAN câblé.

Réglages S’utilise pour configurer manuellement l’adresse IP ou lors de l’utilisation d’un serveur proxy.

Contrôle IP Active la communication réseau en mode Veille. 193 Nom convivial Le “Nom convivial” est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

Diagnostic Permet de vérifier la connexion réseau. 194 Mode Maintenance Utilisé pour la réception de maintenance à partir d’un ingénieur de service ou un installateur personnel Denon. Ce mode n’est pas conçu pour être utilisé par l’utilisateur final, et doit être utilisé uniquement par un technicien de service formé ou un professionnel de l’installation personnalisée.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÉléments de configuration Éléments détaillés Description Page

Général Langue Modifie la langue de l’affichage sur l’écran du téléviseur. 196 ECO Configure les fonctions d’économie d’énergie du Mode ECO et veille Auto. 196 Config. de ZONE2 Définit le paramétrage de la lecture audio de ZONE2. 198 Renommer zone Changez le titre d’affichage de chaque zone selon votre choix. 200 Sélect.Rapid.Nom Changez le titre d’affichage Sélect.Rapid.Nom selon votre choix. 200 Sortie Trigger Sélectionnez les conditions d’activation de la fonction de déclenchement. 200 Afficheur façade Permet de régler les paramètres relatifs à l’afficheur. 201 Informations Affichage d’informations sur les réglages cet appareil, les signaux d’entrée etc. 201 Données d'utilisation Sélectionne si les données d’utilisation sont envoyées ou non à Denon. 203 Micrologiciel Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l’affichage des messages de notification.

Verrou de config. Protection des réglages contre toute modifications involontaire. 206

Assistant de config. Démarrez config..... Effectuez les réglages/connexions/l’installation de base en fonction des indications sur l’écran du téléviseur. Page 8 du manuel séparé “Guide de Démarrage rapide” Choix de la langue Configure les éléments de réglage individuel en suivant les indications affichées sur l’écran du téléviseur. Réglage enceintes Étalonnage enceintes Configuration réseau Config. des entrées Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index. uio

ENTER SETUP BACK MAIN Fonctionnement du menu

Appuyez sur MAIN sur la télécommande pour régler la zone de fonctionnement sur MAIN ZONE. La bouton MAIN s’allume.

Appuyez sur SETUP. Le menu s’affiche à l’écran de la TV.

Utilisez ui p pour sélectionner le menu à régler ou à opérer, puis appuyez sur ENTER.

Utilisez o p pour passer au réglage désiré.

Appuyez sur ENTER pour entrer le réglage.

Pour revenir à l’élément précédent, appuyez sur BACK.

Pour quitter le menu, appuyez sur SETUP alors qu’il est à affiché à l’écran. Le menu disparaît de l’écran. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSaisie de caractères Sur cet appareil, vous pouvez changer le nom affiché sur les écrans suivants.

Recherche textuelle (v p. 102)

Sélect.Rapid.Nom (v p. 200)

Saisie de caractères pour les fonctions réseau Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexUtilisation de l’écran-clavier

Affichez l’écran pour saisir les caractères. GExempleH Écran “Renommer les sources” Entrées/Renommer les sourcesModifier le nom affiché pour cette sourceCBL/SAT

Utilisez uio p pour sélectionner , ou ..

Appuyez sur ENTER pour déplacer le curseur jusqu’au caractère que vous voulez modifier.

À chaque appui sur ENTER, le curseur se déplace d’un caractère.

Sélectionnez un caractère à saisir avec uio p, puis appuyez sur ENTER.

Répétez les étapes 2 - 4 pour modifier le nom.

Utilisez uio p pour sélectionner “OK”, puis appuyez sur ENTER. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAudio Réglage des paramètres audio. Réglage niv Dialog Règle le niveau de sortie pour clarifier la sortie de dialogue du canal central.

Réglage niv Dialog Choisissez d’ajuster ou non le niveau de dialogue. Marche: Permet de régler le niveau du dialogue. Arrêt (Défaut) : Désactive le réglage du niveau de dialogue.

Niveau Ajuste le volume de sortie depuis le canal central. –12.0 dB – +12.0 dB (Défaut : 0.0 dB) Réglage niv Subw Ce réglage permet d’ajuster le niveau de volume du subwoofer.

Réglage niv Subw Choisissez d’ajuster ou non le niveau du subwoofer. Marche: Permet de régler le niveau du subwoofer. Arrêt (Défaut) : Désactive le réglage du niveau du subwoofer.

Réglage niv Subw Permet d’ajuster le niveau de volume du subwoofer. –12.0 dB – +12.0 dB (Défaut : 0.0 dB) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexParamètres surr. Vous pouvez régler les effets de champ sonore du format audio surround en fonction de vos préférences. Les éléments (paramètres) qui peuvent être ajustés dépendent du signal entré et du mode audio actuellement sélectionné. Pour les détails sur les paramètres ajustables, voir “Modes audio et paramètres surround”

Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est interrompue. Effectuez les réglages pendant la lecture.

Les réglages “Paramètres surr.” sont mémorisés pour chaque mode son.

EQ cinéma Atténue doucement la plage des aigus supérieurs des bandes originales de films pour réduire la possible dureté et améliorer la clarté. Marche: “EQ cinéma” est activé. Arrêt (Défaut) : “EQ cinéma” n’est pas activé.

Gestion intensité Cela permet d’indiquer si la sortie doit être effectuée de la manière décrite dans “Compress. Dyn.” ou directement sans compresser la gamme dynamique du contenu audio enregistré sur le disque. Marche (Défaut) : Les sorties sont données suivant qu’elles permettent les réglages effectués dans “Compress. Dyn.” et “Fonction de normalisation de dialogue” (v p. 201). Arrêt: Les réglages “Compress. Dyn.” et “Normalisation de dialogue” sont désactivés et les signaux sur le disque sont émis tels quels. Vous pouvez le régler en mode Dolby TrueHD. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Compress. Dyn. Compression de la gamme dynamique (différence entre les sons forts et faibles). Automatique: Active/désactive automatiquement la compression de la gamme dynamique selon la source. Bas / Moyen / Haut: Réglage du niveau de compression. Arrêt: Compression de la gamme dynamique toujours désactivée.

Vous pouvez définir “Automatique” uniquement pour la source Dolby TrueHD.

Le réglage par défaut est sur “Arrêt”. Lorsque le signal d’entrée est la source Dolby TrueHD, le réglage par défaut est sur “Automatique”.

Eff. basses fréq. Ajuste le niveau des effets basses fréquences (LFE). -10 dB – 0 dB (Défaut : 0 dB) Pour une meilleure reproduction des différentes sources nous vous recommandons de régler les valeurs ci-dessous.

Sources cinéma DTS : 0 dB

Sources musique DTS : -10 dB

Gain au centre Distribue la sortie de dialogue entre le canal central et les canaux gauche et droit et élargit l’image sonore à l’avant.

Vous pouvez définir ceci lorsque le mode audio est défini sur DTS Neo:X.

Plus la valeur est petite, plus le dialogue est concentré sur le canal central. Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant gauche et droit, et plus l’image sonore est élargie à l’avant.

Panorama Le champ sonore avant est étendu plus vers l’arrière pour créer une impression sonore parfaitement inclusive. Marche: Utilisez “Panorama”. Arrêt (Défaut) : Ne pas utiliser “Panorama”. Vous pouvez définir ceci lorsque le mode audio est défini sur Dolby PLg/gx dans le mode “Music”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dimension Déplace le centre de l’image sonore vers l’avant ou l’arrière, pour un meilleur équilibre. 0 – 6 (Défaut : 3)

Vous pouvez définir ceci lorsque le mode audio est défini sur Dolby PLg/gx dans le mode “Music”.

Plus le chiffre est petit, plus le son surround se décale vers l’arrière; plus le chiffre est grand, plus le son surround se décale vers l’avant.

Centre largeur Distribue la sortie de dialogue entre le canal central et les canaux gauche et droit et élargit l’image sonore à l’avant. 0 – 7 (Défaut : 3)

Vous pouvez définir ceci lorsque le mode audio est défini sur Dolby PLg/gx dans le mode “Music”.

Plus la valeur est petite, plus le dialogue est concentré sur le canal central. Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant gauche et droit, et plus l’image sonore est élargie à l’avant.

Durée de délai Réglez la durée de délai audio en fonction du contenu vidéo pour développer l’image du champ sonore. 0 ms – 300 ms (Défaut : 30 ms) Vous pouvez définir ceci lorsque le mode audio est “Matrix”.

Niveaux des effets Ajuste le niveau des effets sonores du mode audio actuel. 1 – 15 (Défaut : 10) Choisissez un niveau de réglage inférieur si le positionnement et l’impression de phase des signaux surround ne paraît pas naturel. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Taille de la pièce Simuler l’acoustique d’une petite salle. Petit: Simuler l’acoustique d’une petite salle. Med.s: Simulation acoustique d’une pièce petite à moyenne. Moyen (Défaut) : Simulation acoustique d’une pièce moyenne. Medium Large: Simulation acoustique d’une pièce moyenne à grande. Large: Simuler l’acoustique d’une grande salle. “Taille de la pièce” ne représente pas la taille de la pièce dans laquelle les sources sont lues.

Gain haut Contrôler le volume du canal avant-haut. Bas: Baisser le volume du canal avant-haut. Normal (Défaut) : Le canal avant-haut est diffusé au volume sonore standard. Haut: Monter le volume du canal avant-haut. Vous pouvez régler ceci dans le mode audio “PLgz” ou lorsque vous utilisez le décodeur PLgz.

Subwoofer Activation et désactivation de la sortie du subwoofer. Marche (Défaut) : Le subwoofer est activé. Arrêt: Le subwoofer n’est pas activé. Vous pouvez régler ceci si le mode son est “Direct” ou “Stereo” et dans le menu “Mode subwoofer” est réglé sur “LFE+Main”. (v p. 187)

Param. défaut Les paramètres “Paramètres surr.” sont rétablis à ceux par défaut. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRestorer Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l’oreille humaine. La fonction “Restorer” génère les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d’origine. Elle restaure également les caractéristiques des basses d’origine pour une plage tonale riche et étendue.

Mode Haut: Mode optimisé pour les sources compressées avec de faibles aigus (en-dessous de 64 kbps). Moyen: Appliquez un boost adapté aux aigus et graves des sources compressées (en-dessous de 96 kbps). Bas: Mode optimisé pour les sources compressées avec des aigus normaux (au-dessus de 96 kbps). Arrêt: Ne pas utiliser la fonction “Restorer”.

Cet élément peut être réglé avec les signaux analogiques ou quand un signal PCM (Fréq. échantillonage. = 44,1/48 kHz) est entré.

Le réglage par défaut de cet élément pour les paramètres “Online Music”, “iPod/USB” et “Bluetooth” est sur “Bas”. Tous les autres modes restent réglés sur “Arrêt”.

Le réglage en est impossible quand le mode audio est sur “Direct” ou “Pure Direct”.

Les réglages “Restorer” sont mémorisés pour chaque source d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDélai audio Compense le décalage entre la vidéo et l’audio. 0 ms – 200 ms (Défaut : 0 ms)

“Délai audio” pour le mode jeu peut être réglé quand “Mode vidéo” est sur “Automatique” ou “Jeu”. (v p. 161)

Les réglages “Délai audio” sont mémorisés pour chaque source d’entrée. Volume Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l’appareil).

Échelle Régler l’affichage du volume. 0 – 98 (Défaut) : Afficher dans la gamme de 0 (Min) à 98. –79.5 dB – 18.0 dB : Afficher ---dB (Min), gamme de –79,5 dB à 18,0 dB. Les paramètres “Échelle” sont pris en compte dans toutes les zones.

Limite Réglages de volume maximum. 60 (–20 dB) / 70 (–10 dB) / 80 (0 dB) Arrêt (Défaut) :

Niveau de démarrage Définir le volume à la mise en marche de l’appareil. Dernière (Défaut) : Utiliser les réglages mémorisés à partir de la dernière session. Sourdine: Toujours passer en sourdine au démarrage de l’appareil. 1 – 98 (–79 dB – 18 dB) : Le volume est réglé au niveau défini.

Niveau sourdine Régler le niveau d’atténuation pendant la mise en sourdine. Complet (Défaut) : Le son est complètement coupé. –40 dB : Le son est abaissé de 40 dB. –20 dB : Le son est abaissé de 20 dB. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAudyssey Définit Audyssey MultEQ

. Ces réglages sont accessibles après que la procédure “Conf. Audyssey

” a été effectuée. Pour en savoir plus sur la technologie Audyssey, reportez-vous à la “Explication des termes” (v p. 246).

Les réglages “MultEQ XT”, “Dynamic EQ” et “Dynamic Volume” sont mémoriséspour chaque source d’entrée. Lorsque le mode son est en mode “Direct” ou “Pure Direct”, les réglages “MultEQ XT”, “Dynamic EQ” et “Dynamic Volume” ne peuvent pas être configurés.

XT compense les caractéristiques de temps et de fréquence de la zone d’écoute en fonction des résultats de mesure avec “Conf. Audyssey

”. La sélection s’effectue parmi trois types de courbes de compensation. Nous conseillons le réglage “Reference”. Reference (Défaut): Sélectionne le réglage calibré par défaut avec une légère coupure à hautes fréquences, qui est optimisé pour les films. L/R Bypass: Sélectionne le paramétrage de référence, mais contourne MultEQ

XT sur les enceintes avant gauche et droite. Flat: Sélectionne le réglage calibré qui est optimisé pour les petites pièces où votre position d’écoute est plus proche des enceintes. Arrêt : Éteignez l’égaliseur “MultEQ

XT”. Si vous utilisez un casque, “MultEQ XT” passe automatiquement sur “Arrêt”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dynamic EQ Permet de résoudre le problème de la détérioration de la qualité du son alors que le volume est diminué en prenant en compte la perception humaine et l’acoustique de la pièce. Fonctionne avec MultEQ

XT. Marche (Défaut) : Utiliser Dynamic EQ. Arrêt: Ne pas utiliser Dynamic EQ. Quand le paramètre “Dynamic EQ” du menu est sur “Marche”, il n’est pas possible d’effectuer un réglage “Commande de tonalités”. (v p. 106)

Compens. niveau réf. Audyssey Dynamic EQ

fait référence au niveau de mixage de film standard. Il fait les réglages pour maintenir la réponse de référence et l’enveloppement surround quand le volume est coupé à partir de 0 dB. Cependant, le niveau de référence du film n’est pas toujours utilisé en musique ou pour d’autres contenus que des films. Le décalage de niveau de référence Dynamic EQ offre trois décalages à partir de la référence de niveau du film (5 dB, 10 dB et 15 dB) qui peuvent être sélectionnés quand le niveau de mixage du contenu n’est pas dans la norme. Les niveaux de réglage recommandés pour le contenu sont affichés ci-dessous. 0 dB (Réf. film) (Défaut) : Optimisé pour le contenu tel que des films. 5 dB : Sélectionnez ce réglage pour le contenu qui a une très large gamme dynamique, comme la musique classique. 10 dB : Sélectionnez ce réglage pour le jazz ou d’autres musiques qui ont une large gamme dynamique. Ce réglage doit aussi être sélectionné pour le contenu TV, vu qu’il est en général mixé à 10 dB en dessous de la référence du film. 15 dB : Sélectionnez ce réglage pour la musique pop/rock ou autre programme qui est mixé à de très hauts niveaux d’écoute et a une gamme dynamique comprimée. Le réglage est activé quand “Dynamic EQ” est sur “Marche”. (v p. 151) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dynamic Volume Permet de résoudre le problème de grandes variations du niveau du volume entre la TV, les films et autre contenu (entre les passages doux et forts, etc.) en ajustant automatiquement conformément au réglage du volume préféré de l’utilisateur. Heavy: Ajustement le plus important sur les sons les plus forts et les plus bas. Medium: Ajustement moyen sur les sons les plus bas et les plus forts. Light: Ajustement le moins important sur les sons les plus bas et les plus forts. Arrêt (Défaut) : Ne pas utiliser Dynamic Volume. Si “Dynamic Volume” est réglé sur “Oui” dans “Conf. Audyssey

”, le réglage passe automatiquement à “Medium”. (v p. 171)

Permet d’obtenir davantage de son surround immersif en ajoutant de nouveaux canaux. Marche: Active le traitement Audyssey DSX

pour l’expansion large ou haute. Arrêt (Défaut) : Ne règle pas “Audyssey DSX

” peut se régler si vous utilisez des enceintes avant-hautes ou larges.

” est valide uniquement en cas d’utilisation d’une enceinte centrale.

” est valide lorsque le mode audio est le mode audio Dolby ou le mode audio DTS autre que la PLgz et DTS Neo:X.

” ne peut être configurée si la source HD Audio en cours de lecture comprend les canaux avant-hauts et avant larges. Dans ce cas, la lecture des canaux respectifs se fait par le biais des signaux d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Largeur de la scène Réglez l’amplitude du niveau sonore lorsque vous utilisez les enceintes larges avant. -10 – +10 (Défaut : 0)

Hauteur de la scène Réglez la hauteur du niveau sonore lorsque vous utilisez les enceintes hautes avant. -10 – +10 (Défaut : 0) EQ Graphic Utilise l’égaliseur graphique pour régler la tonalité de chaque enceinte.

Les enceintes pour lesquelles “EQ Graphic” peut être réglé sont différentes en fonction du mode audio.

Ceci peut être réglé lorsque le paramètre “MultEQ

XT” est “Arrêt”. (v p. 150)

Le réglage en est impossible quand le mode audio est sur “Direct” ou “Pure Direct”.

EQ Graphic Configurez s’il faut utiliser l’égaliseur graphique ou non. Marche: Utilisez l’égaliseur graphique. Arrêt (Défaut) : Ne pas utiliser l’égaliseur graphique. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Select. H-P Ajustez ou non les tonalités pour chaque enceinte ou toutes les enceintes. Tous: Réglez tous les tons des enceintes ensemble. Gauche/droite (Défaut) : Réglez les tons des enceintes gauche et droite ensemble. Chaque: Réglez la tonalité pour chaque enceinte.

Ajust.EQ Ajustez l’équilibre de tonalité pour chaque bande de fréquences. Ajustez l’enceinte sélectionnée dans la section “Select. H-P”.

1. Sélectionnez l’enceinte.

2. Sélectionnez le réglage de la bande de fréquences.

63 Hz / 125 Hz / 250 Hz / 500 Hz / 1 kHz / 2 kHz / 4 kHz / 8 kHz / 16 kHz

3. Réglez le niveau.

Copie courbe Copiez la courbe de correction plate créée dans Conf. Audyssey

“Copie courbe” s’affiche après que la procédure de “Conf. Audyssey

Param. défaut Les paramètres “EQ Graphic” sont rétablis à ceux par défaut. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexVidéo Effectuez les réglages vidéo. Réglages image La qualité d’image peut être ajustée.

Peut être sélectionné quand “Conversion vidéo” est réglé sur “Marche”. (v p. 162) Peut être réglé lorsque “HDMI”, “COMP” ou “VIDEO” est attribué à chaque sourced’entrée. (v p. 168) “Contraste”, “Luminance”, “Saturation”, “Réduction bruit” et “Amplificateur”peuvent être réglés lorsque “Mode photo” est réglé sur “Personnalisé”. Les réglages “Réglages image” sont mémorisés pour chaque source d’entrée. La fonction “Réglages image” ne peut pas être réglée lorsque des signaux 4K sonten entrée.

Mode photo Sélectionnez le mode photo souhaité en fonction des contenus vidéo et de votre environnement de visualisation. Standard: Mode standard adapté à la plupart des environnements de visualisation de salon. Film: Mode adapté à la visualisation de films dans une pièce sombre telle qu’une salle de cinéma. Vif: Mode qui rend les images graphiques des jeux, etc. plus lumineuses et plus éclatantes. Streaming: Mode adapté à des sources vidéo à faible débit. ISF Day: Un mode qui convient pour regarder des films dans une pièce éclairée pendant la journée. ISF Night: Un mode qui convient pour regarder des films dans une pièce sombre la nuit. Personnalisé: Permet d’ajuster manuellement la qualité d’image. Arrêt: Aucun ajustement de la qualité d’image n’est effectué avec cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Les deux modes de réglages spéciaux, “ISF Day” et “ISF Night”, doivent être utilisés par un technicien certifié pour ajuster l’étalonnage de la couleur et faire correspondre les conditions d’installation. Nous recommandons que les réglages et les ajustements soient réalisés par un technicien certifié ISF.

Ces réglages peuvent aussi être configurés en utilisant “Mode photo” dans le menu option. (v p. 108)

Les réglages par défaut sont les suivants.

Pour les sources d’entrée “Online Music” et “iPod/USB” : Streaming

Pour les sources d’entrée autres que “Online Music” et “iPod/USB” : Arrêt

Contraste Réglage du contraste de l’image. -50 – +50 (Défaut : 0)

Luminance Réglage de la luminosité de l’image. -50 – +50 (Défaut : 0)

Saturation Réglage du niveau chromatique de l’image (saturation des couleurs). -50 – +50 (Défaut : 0) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Réduction bruit Réduction du bruit général vidéo. Bas / Moyen / Haut / Arrêt (Défaut: Arrêt)

Amplificateur Amélioration de la netteté de l’image. 0 – +12 (Défaut : 0) Config. HDMI Réglage des paramètres de sortie vidéo/audio HDMI. REMARQUE Quand “HDMI Pass Through” et “HDMI Contrôle” est sur “Marche”, la consommation en mode Veille est plus élevée. Si vous n’utilisez pas cet appareil pendant une période prolongée, il est conseillé de débrancher le cordon d’alimentation de la prise murale.

Sync. labiale auto Effectue la compensation automatique du délai temporel des sorties audio et vidéo. Marche (Défaut) : Corrigez automatiquement. Arrêt: Ne pas corriger automatiquement. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Sortie audio HDMI Permet de sélectionner le matériel pour la sortie audio HDMI. AVR (Défaut) : Lecture par les enceintes connectées au récepteur. TV: Lecture par une télévision connectée au récepteur.

Lorsque la fonction de commande HDMI est activée, la priorité est donnée au réglage audio du téléviseur. (“Fonction de contrôle HDMI” (v p. 125))

Lorsque cet appareil est sous tension et que “Sortie audio HDMI” est réglé sur “TV”, l’audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT.

HDMI Pass Through Sélectionne la manière dont cet appareil transmettra des signaux HDMI vers la sortie HDMI en mode veille. Marche: Transmet l’entrée HDMI sélectionnée via la sortie HDMI du récepteur AV lorsque cet appareil est en mode Veille. Arrêt (Défaut) : Aucun signal HDMI n’est transmis via la sortie HDMI de cet appareil en mode veille. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo HDMI Contrôle Permet de lier l’utilisation de différents appareils connectés en HDMI et compatibles avec la commande HDMI. Marche: Réglage à sélectionner pour utiliser la fonction de commande HDMI. Arrêt (Défaut) : Réglage à utiliser lorsque vous ne souhaitez pas utiliser la fonction de commande HDMI.

Consultez les instructions d’utilisation de chaque composant connecté pour vérifier les réglages.

Se reporter à “Fonction de contrôle HDMI” pour en savoir plus sur la fonction de contrôle HDMI. (v p. 125) REMARQUE Si les réglages “HDMI Contrôle” ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.

Source Pass Through Définit la borne HDMI qui introduit les signaux HDMI en mode veille. Dernière (Défaut) : La source d’entrée la plus récente se mettra en mode veille.

Traversez la source d’entrée sélectionnée.

“Source Pass Through” peut être réglé lorsqu’aucune des bornes HDMI est attribuée à “CD” pour la source d’entrée dans le réglage “Affectation des entrées”. (v p. 167) “Source Pass Through” peut être réglé quand “HDMI Contrôle” est réglé sur “Marche” ou que “HDMI Pass Through” est réglé sur “Marche”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Commutation TV Audio Définir le passage automatique sur l’entrée “TV Audio” lorsqu’un téléviseur connecté via HDMI envoie une commande CEC appropriée à l’AVR. Marche (Défaut) : Sélectionner l’entrée “TV Audio” automatiquement lors de la réception d’une commande à partir du téléviseur. Arrêt: Ne sélectionnez pas l’entrée “TV Audio” automatiquement lors de la réception d’une commande à partir du téléviseur. “Commutation TV Audio” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”.

Désactiver commande Lie la mise en veille de cet appareil aux équipements externes. Tous (Défaut) : Si la TV branchée est mise hors tension indépendamment de la source d’entrée, l’appareil est automatiquement mis en veille. Vidéo: Avec une source d’entrée sélectionnée attribuée à “HDMI”, “COMP” ou “VIDEO”, lorsque vous mettez le téléviseur hors tension, cet appareil se met automatiquement en veille. (v p. 168) Arrêt: L’appareil n’est pas lié à la mise sous/ hors tension de la TV. “Désactiver commande” peut être réglé lorsque “HDMI Contrôle” est réglé sur “Marche”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéglages sorties Paramètre le traitement vidéo.

Peuvent être réglés lorsque chaque source d’entrée est attribuée à “HDMI”, “COMP” ou “VIDEO”. (v p. 168)

“Résolution”, “Mode progressif” et “Rapport d'aspect” peuvent être réglés lorsque “Echelle(scaler) i/p” n’est pas réglé sur “Arrêt”.

La fonction “Réglages sorties” ne peut pas être réglée lorsque des signaux 4K sont en entrée.

Les réglages “Conversion vidéo”, “Echelle(scaler) i/p”, “Résolution”, “Mode progressif” et “Rapport d'aspect” sont mémorisés pour chaque source d’entrée.

Mode vidéo Configurez la méthode de traitement vidéo pour qu’elle corresponde au contenu de ce type de vidéo. Automatique (Défaut) : Traiter la vidéo automatiquement sur la base des informations disponibles sur le contenu HDMI. Jeu: Toujours traiter la vidéo pour le jeu. Réduisez le délai vidéo lorsque la vidéo est décalée par rapport à des opérations de touches sur le contrôleur de la console de jeux. Film: Effectuez le traitement de l’image qui est adapté pour les contenus autres que des jeux. Si “Mode vidéo” est réglé sur “Automatique”, le mode est commuté en fonction du contenu à l’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Conversion vidéo Le signal d’entrée vidéo est converti automatiquement en fonction de la TV connectée. (“Fonction de conversion vidéo” (v p. 233)) Marche (Défaut) : Le signal d’entrée vidéo est converti. Arrêt: Le signal d’entrée vidéo n’est pas converti.

Echelle(scaler) i/p Réglez le signal de l’entrée vidéo pour qu’il soit soumis à un traitement i/p de mise à l’échelle. Echelle(scaler) i/p convertira la résolution du signal vidéo d’entrée à la valeur définie dans “Résolution”. (v p. 163)

Lorsque la source d’entrée est réglée sur autre que “iPod/USB” et “Online Music” Analogique (Défaut) : Utiliser suréchantillonage (scaler) i/p pour les signaux vidéo analogiques. Analogique & HDMI: Utiliser la fonct. (scaler) i/p pour les signaux vidéo analog et HDMI. HDMI: Permet d’utiliser la fonction de mise à l’échelle pour les signaux vidéo HDMI. Arrêt: Ne permet pas d’utiliser la fonction d’échelle i/p (scaler). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexn Lorsque la source d’entrée est réglée sur “iPod/ USB” et “Online Music” Marche (Défaut) : Permet d’utiliser la fonction d’échelle i/p (scaler). Arrêt: Ne permet pas d’utiliser la fonction d’échelle i/p (scaler).

“Analogique & HDMI” peut être réglé pour des sources d’entrée pour lesquelles un connecteur d’entrée HDMI est attribué.

Les éléments paramétrables sont fonction de la source d’entrée attribuée à chaque borne d’entrée.

Cette fonction n’est pas efficace lorsque le signal d’entrée est “x.v.Color”, 3D, sYCC601 color, Adobe RGB color, Adobe YCC601 color ou résolutions de l’ordinateur.

Résolution Réglez la résolution de sortie. Vous pouvez régler “Résolution” séparément pour la sortie HDMI de l’entrée vidéo analogique et l’entrée HDMI. Automatique (Défaut) : Le nombre de pixels supporté par la TV connectée à la borne de HDMI MONITOR OUT est automatiquement détecté et la résolution de sortie appropriée est réglée. 480p/576p / 1080i / 720p / 1080p:24Hz / 4K / 4K(60/50) : Réglez la résolution de sortie.

Si “Echelle(scaler) i/p” est réglé sur “Analogique & HDMI”, la résolution du signal d’entrée vidéo analogique et du signal d’entrée HDMI peut être réglée. (v p. 162)

Si le réglage est fait sur “1080p:24Hz”, vous pouvez apprécier des images filmées pour des sources films (en 24 Hz) . Pour les sources vidéo et les sources mixtes, nous recommandons de régler la résolution sur “1080p”.

Il est impossible de convertir un signal 50 Hz en 1080p/24Hz. La sortie est en résolution 1080p/50Hz. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Mode progressif Sélectionnez le mode de conversion progressive approprié pour le signal vidéo source. Automatique (Défaut) : La détection du signal vidéo et la sélection du mode approprié s’effectuent automatiquement. Vidéo: Sélectionner un mode adapté à la lecture vidéo. Vidéo et film: Sélectionner un mode adapté à la lecture vidéo et de films 30 trames. Cet élément peut être réglé lorsque “Echelle(scaler) i/p” n’est pas réglé sur “Arrêt”. (v p. 162)

Rapport d'aspect Configurer le rapport d’aspect pour la sortie des signaux vidéo au HDMI. 16:9 (Défaut) : Affichage au format d’aspect 16:9. 4:3 : Sortie au rapport d’aspect 4:3 avec des barres noires sur les parties latérales de l’écran du téléviseur 16:9. (sauf pour la sortie 480p/576p) Cet élément peut être réglé lorsque “Echelle(scaler) i/p” n’est pas réglé sur “Arrêt”. (v p. 162) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAffichage à l'écran Sélectionnez les préférences d’interface utilisateur pour l’affichage à l’écran.

Volume Définit l’emplacement de l’affichage du niveau de volume. Bas (Défaut) : Affichage bas. Haut: Affichage haut. Arrêt: Désactiver l’affichage. Si l’affichage du volume principal est difficile à lire lorsque du texte est superposé au sous-titrage d’un film, réglez-le sur “Haut”.

Informations Affiche temporairement le statut de fonctionnement lorsque le mode audio est modifié, la source d’entrée changée. Marche (Défaut) : Indique l’affichage du volume. Arrêt: N’indique pas l’affichage du volume.

Lecture en cours Définit la durée d’affichage pour l’affichage de la lecture lorsque la source d’entrée est “Online Music”, “iPod/USB”, “Bluetooth” ou “Tuner”. Toujours actif (Défaut) : Affichage permanent. Arrêt auto: Conserver l’affichage pendant 30 secondes après l’activation. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFormat TV Détermine le format du signal vidéo à la sortie de la télévision que vous utilisez.

Format PAL (Défaut) : Sélectionner la sortie PAL. NTSC : Sélectionner la sortie NTSC. “Format” peut aussi être réglé avec la procédure suivante. Cependant, l’écran du menu ne s’affiche pas. Suivez les instructions affichées pour procéder aux réglages.

1. Maintenez ZONE2 SOURCE et STATUS sur l’appareil principal pendant au

moins 3 secondes. “V.Format:<PAL>” s’affiche sur l’écran.

2. Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l’appareil

principal et définissez le format du signal vidéo.

3. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage.

REMARQUE Si un format différent du format vidéo du moniteur connecté est défini, l’image ne s’affichera pas correctement. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexEntrées Réalisation des réglages concernant la lecture de la source d’entrée. Vous n’avez pas besoin de modifier les réglages pour utiliser l’appareil. Effectuez des réglages lorsque cela s’avère nécessaire. Affectation des entrées En effectuant les connexions comme indiqué par les sources d’entrée imprimées sur les bornes d’entrée audio/vidéo de cet appareil, il vous suffit d’appuyer une seule fois sur les touches de sélection de la source d’entrée pour lire aisément de l’audio ou de la vidéo à partir d’un dispositif connecté. Veuillez changer l’attribution de la borne d’entrée HDMI, de la borne d’entrée audio numérique, de la borne d’entrée audio analogique, de la borne d’entrée de la vidéo composante, et de la borne d’entrée vidéo lors de la connexion d’une source d’entrée qui diffère de ce qui est imprimé sur les borne d’entrée audio/vidéo de cet appareil.

CD - 5 - - OPT2 Entrées/Affectation des entréesParam. défautChange l’affectation de l’entrée HDMI Par défaut, chaque élément est réglé comme suit. Source d’entrée Connecteur d’entrée

Utilisateurs de TV/boîtier pour satellite, veuillez noter Lors de l’utilisation de la sortie audio numérique sur un TV/boîtier satellite : Pour lire le signal vidéo attribué à “HDMI” associé au signal audio attribué à “Affectation des entrées” - “DIGITAL”, vous devrez également sélectionner “Numérique” dans “Mode d'entrée”. (v p. 170) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo HDMI Réglez ce paramètre pour changer l’attribution des prises d’entrée HDMI aux sources d’entrée. 1 / 2 / 3 / 4 / 5 / 6 / 7 / Front: Attribue une borne d’entrée HDMI à la source d’entrée sélectionnée.

N’attribue pas de borne d’entrée HDMI à la source d’entrée sélectionnée. Si “HDMI Contrôle” est réglé sur “Marche”, la borne d’entrée “HDMI” ne peut pas être attribuée à la “TV Audio”. (v p. 159)

DIGITAL Réglez ce paramètre pour changer l’attribution des bornes d’entrée audio numérique aux sources d’entrée. COAX1 (Coaxial) / COAX2 / OPT1 (Optique) / OPT2: Attribue une borne d’entrée audio numérique à la source d’entrée sélectionnée.

N’attribue pas de borne d’entrée audio numérique à la source d’entrée sélectionnée.

ANALOG Réglez ce paramètre pour changer l’attribution des bornes d’entrée audio analogique aux sources d’entrée. 1 / 2 / 3 / 4 /

Attribue une borne d’entrée audio analogique à la source d’entrée sélectionnée.

N’attribue pas de borne d’entrée audio analogique à la source d’entrée sélectionnée.

COMP (Vidéo de composant) Réglez ce paramètre pour changer l’attribution des bornes d’entrée vidéo composantes aux sources d’entrée. 1 / 2 : Attribue une borne d’entrée vidéo en composantes à la source d’entrée sélectionnée.

N’attribue pas de borne d’entrée composant vidéo à la source d’entrée sélectionnée.

VIDEO Réglez ce paramètre pour changer l’attribution des bornes d’entrée vidéo composantes aux sources d’entrée. 1 / 2 / 3 : Attribue une borne d’entrée vidéo à la source d’entrée sélectionnée.

N’attribue pas de borne d’entrée vidéo à la source d’entrée sélectionnée.

Param. défaut Les paramètres “Affectation des entrées” sont rétablis à ceux par défaut. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRenommer les sources Modifiez le nom de l’affichage de la source d’entrée sélectionnée. Ceci est pratique lorsque le nom de votre appareil et celui de cet appareil sont différents. Vous pouvez modifier le nom selon vos préférences. Lorsque le nom a été défini, il s’affiche sur l’affichage de cet appareil et sur l’écran de menu. CBL/SAT / DVD / Blu-ray / Game / AUX1 / AUX2 / Media Player / CD / TV Audio: Modifiez le nom de l’affichage de la source d’entrée sélectionnée. Param. défaut: Les paramètres Renommer les sources sont rétablis à ceux par défaut. Vous pouvez entrer jusqu’à 12 caractères. Pour la saisie de caractères, voir “Utilisation de l’écran-clavier” (v p. 142). Masquer les sources Permet de supprimer de l’affichage les sources d’entrée qui ne sont pas utilisées. Affichez (Défaut) : Utiliser cette source. Cachez: Ne pas utiliser cette source. Niveau des sources Cette fonction permet de corriger le niveau de lecture de l’entrée audio de la source d’entrée sélectionnée. Utilisez cette fonction s’il y a des différences de niveau du volume d’entrée entre les différentes sources. -12 dB – +12 dB (Défaut : 0 dB) Les réglages “Niveau des sources” sont mémorisés pour chaque source d’entrée. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSélect. Entrées Réglez le mode d’entrée audio et le mode de décodage de chaque source d’entrée. Les modes d’entrée accessibles peuvent varier en fonction de la source d’entrée. Les réglages “Sélect. Entrées” sont mémorisés pour chaque source d’entrée.

Mode d'entrée Définit les modes d’entrée audio pour les différentes sources d’entrée. Normalement, il est recommandé de régler le mode d’entrée audio sur “Automatique”. Automatique (Défaut) : Détecter automatiquement le signal en entrée et lancer la lecture. HDMI: Lire uniquement les signaux en provenance de l’entrée HDMI. Numérique: Lire uniquement les signaux en provenance de l’entrée audio numérique. Analogique: Lire uniquement les signaux en provenance de l’entrée audio analogique.

Lorsque des signaux numériques entrent correctement, le témoin ~ s’allume sur l’affichage. Si le témoin ~ ne s’allume pas, vérifiez “Affectation des entrées” et les connexions. (v p. 167)

Si l’option “HDMI Contrôle” est réglée sur “Marche” et si une TV compatible ARC est branchée via les bornes HDMI MONITOR, le mode d’entrée dont la source d’entrée est “TV Audio” est paramétré sur ARC.

Mode de décod. Réglez le mode décodage pour la source d’entrée. Normalement, il est recommandé de régler le mode d’entrée audio sur “Automatique”. Mais nous vous recommandons de modifier à “PCM” ou “DTS” si le début de la source est coupée ou si des parasites se produisent. Automatique (Défaut) : Détecter automatiquement le signal d’entrée audio numérique, le décoder et le reproduire. PCM: Décoder et reproduire uniquement les signaux PCM en entrée. DTS: Décoder et reproduire uniquement les signaux DTS en entrée. Cet élément peut être réglé pour les sources d’entrée pour lesquelles “HDMI” ou “DIGITAL” a été attribué dans “Affectation des entrées” (v p. 167). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexEnceintes Les caractéristiques acoustiques des enceintes connectées et du local d’écoute sont mesurées et les réglages les plus précis sont automatiquement faits. Cette procédure s’appelle “Conf. Audyssey

Vous n’avez pas à effectuer “Conf. Audyssey

” lorsque vous avez déjà effectué “Étalonnage enceintes” dans “Assistant de config.”. Pour configurer manuellement les enceintes, utilisez l’option “Config. manuelle” du menu. (v p. 182) Conf. Audyssey

Pour effectuer les mesures, placez le microphone d’étalonnage du son en différents endroits dans toute la zone d’écoute. Pour un meilleur résultat, il est recommandé d’effectuer la mesure sur six points ou plus, comme illustré (jusqu’à huit points). Lors de la mesure de la seconde position et des suivantes, installez le microphone de calibration du son sur une distance de 60 cm par rapport à la première position de mesure (position d’écoute principale). Si vous exécutez “Conf. Audyssey

”, les fonctions Audyssey MultEQ

sont activées. (v p. 150 – 151)

Enceinte surround (D) Enceinte surround (G) Subwoofer Enceinte centrale Enceinte avant (D) Enceinte avant (G) ( :Positions de mesure)Position d’écoute

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo A propos de la position d’écoute principale La position d’écoute principale est la position où plusieurs auditeurs ou une personne seule s’assoient naturellement dans l’enceinte de l’environnement d’écoute. Avant de lancer la procédure “Conf. Audyssey

”, disposez le microphone de mesures et de configuration dans la position d’écoute principale. Audyssey MultEQ

XT utilise les mesures à partir de ce point pour calculer la distance de l’enceinte, le niveau, la polarité et la valeur de croisement du subwoofer. REMARQUE

Le silence doit régner le plus possible dans la pièce. Un bruit de fond peut interrompre les mesures. Fermez les fenêtres et éteignez les appareils électroniques (radios, climatiseurs, éclairages fluorescents, etc.). Les sons émis par ces appareils pourraient avoir une incidence sur les mesures.

Pendant les mesures, placez les téléphones portables hors de la pièce d’écoute. Les signaux de téléphonie mobile pourraient perturber les mesures.

Pendant les mesures, ne laissez aucun objet sur le passage et ne restez pas debout entre les enceintes et le microphone. De plus, installez le microphone d’étalonnage du son à au moins 50 cm par rapport au mur. À défaut, cela peut se traduire par des lectures incorrectes.

Pendant le processus de mesures, les tons de tests audibles proviendront des enceintes et des subwoofers, mais ceci fait partie du fonctionnement normal. S’il y a un bruit de fond dans la pièce, le volume de ces signaux d’essai augmente.

Si vous utilisez la touche VOLUME d f de la télécommande ou MASTER VOLUME de l’appareil au cours des mesures, celles-ci sont annulées.

Il n’est pas possible d’effectuer ces mesures lorsqu’un casque est connecté. Débranchez le casque audio avant de procéder à la configuration “Conf. Audyssey

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexProcédure pour les réglages des enceintes (Conf. Audyssey

Fixez le microphone d’étalonnage du son fourni pour le support de microphone ou son propre trépied et l’installer dans la position d’écoute principale. Lors de l’installation du microphone d’étalonnage du son, pointezl’extrémité du microphone vers le plafond et réglez la hauteur afinqu’elle corresponde à celle des oreilles d’un auditeur en positionassise.

Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué ci- dessous.

Subwoofer doté d’un mode direct Placez le mode direct sur “Marche” et désactivez le réglage duvolume et le réglage de la fréquence croisée.

Subwoofer ne possédant pas de mode direct Effectuez les réglages suivants: Volume : position 12 heures Fréquence croisée : Fréquence maximale/la plus élevée Filtre passe-bas : Arrêt Mode veille : Arrêt Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index3 Connectez le microphone de mesures et de configuration sur la prise SETUP MIC de cet appareil.

Lorsque le microphone de configuration et de mesure est connecté, l’écran suivant s’affiche.

Conf. AudysseySélection des canauxAffectation des AmplisVoir les résultatsRéinitialisezDémarrerVotre récepteur AV peut automatiquement mesurer l’acoustique de votre pièce et optimiser vos enceintes avec le microphone fournie.Voir les éléments suivant si necessaire.

Sélectionnez “Démarrer” et appuyez ensuite sur ENTER. “Conf. Audyssey

” peut également permettre les réglages suivants.

Affectation des Amplis Il est possible de changer la sortie des signaux à partir des bornes d’enceinte SURROUND BACK de cet appareil pour qu’elle corresponde à l’environnement de vos enceintes. (“Affectation des Amplis” (v p. 181))

Sélection des canaux Si les canaux qui ne sont pas utilisés sont définis à l’avance, la mesure des canaux définis est omise et la durée de la mesure peut être réduite. Vous pouvez aussi modifier le nombre de subwoofers et d’enceintes arrière surround.

Suivez les instructions affichées sur l’écran puis appuyez sur “Suivant” pour continuer. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index6 Lorsque l’écran suivant est affiché, sélectionnez “Lancer Test” puis appuyez sur ENTER. Démarrez les mesures de la première position. Lancer TestRetourSélectionnez “Lancer Test” pour démarrer le calibrage.REMARQUE: Vous entendrez des bruits aigus successifs pendant les tests. Conf. Audyssey Hauteur d’oreille

La mesure peut prendre plusieurs minutes. REMARQUE Si “Attention!” s’affiche sur l’écran du téléviseur : Allez à “Message d’erreur” (v p. 179). Vérifiez les points concernés et effectuez les procédures nécessaires.

Lorsque l’enceinte détectée est affichée, sélectionnez “Suivant” puis appuyez sur ENTER.

Conf. Audyssey Refaire Dernier. Test SuivantDétection d'enceintes Avant Centrale Subwoofer Surround Surround arrière :Oui :Oui :Oui :Oui :Aucun Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index8 Disposez le microphone de mesures et de configuration à la position 2, sélectionnez “Continuer”, puis appuyez sur ENTER. La mesure du deuxième point démarre. Les mesures peuvent être effectuées jusqu’à huit points. CompléterContinuerPlacez le microphone à hauteur d’oreille à la deuxième position d’écoute, qui ne doit pas être à plus de 2ft (60 cm) de la première position, puis sélectionnez “Continuer”...Conf. AudysseyRetourHauteur d’oreille Pour passer la mesure de la deuxième position d’écoute et des suivantes, appuyez sur o pour sélectionner “Compléter” et appuyez sur ENTER pour passer à l’étape 11.

Arrêter “Conf. Audyssey

Appuyez sur BACK pour afficher l’écran contextuel.

Appuyez sur o pour sélectionner “Oui”, puis appuyez sur ENTER.

Répétez l’étape 8 pour mesurer les positions 3 à 8.

Sélectionnez “Compléter” et appuyez ensuite sur ENTER. Conf. AudysseyContinuerRefaire Dernier. TestMesures terminéesSelectionnez pour “Continuer” l’analyse des données... Démarrez l’analyse et l’enregistrement des résultats de mesure.

L’analyse prend plusieurs minutes. Plus il y a d’enceintes et de positions de mesure, plus l’analyse est longue. REMARQUE Lorsque les résultats de mesure sont en train d’être enregistrés, veillez à ce que l’alimentation ne soit pas hors tension. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index11 Effectuez le paramétrage de Audyssey Dynamic EQ

L’écran suivant s’affiche lors de l’analyse. Configurez le paramétrage de votre choix. Conf. AudysseyAudyssey Dynamic EQ assure un son de haute clarté, dans les basses, le son surround aux niveaux de volumes bas pour que vous puissiez profiter de vos films et de vos programmes télévisés tard dans la nuit.Activer Dynamic EQ ? Oui Non Analyse des données de la pièce 50%

Dynamic EQ corrige la réponse de fréquence en tenant compte des caractéristiques audio de la pièce et de la capacité auditive humaine de manière à entendre le son, même à faible volume. Ce mode est recommandé lors de l’utilisation de l’appareil avec le volume baissé, comme par exemple lorsque vous regardez un film ou un programme TV au milieu de la nuit.

Dynamic Volume ajuste le volume de sortie au niveau optimal tout en surveillant constamment le niveau d’entrée audio de l’appareil. Le contrôle du volume optimal s’effectue automatiquement sans aucune perte de dynamisme et de clarté du son lorsque, par exemple, le volume augmente soudainement dans les spots publicitaires pendant les programmes de télévision.

Lorsque l’analyse et la sauvegarde sont terminées, débranchez le microphone d’étalonnage du son de la prise SETUP MIC de l’appareil principal puis appuyez sur “Suivant”. Conf. AudysseyAnalyse en cours et correction des données.Déconnecter le microphone de votre Récepteur AV.SuivantRetourApplication des corrections d’ambiance 100% Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index13 Sélectionnez “Détails” et appuyez sur ENTER pour vérifier les résultats de mesure.

Les subwoofers peuvent mesurer une distance constatée plus grande que la distance réelle du fait du retard électrique commun aux subwoofers. REMARQUE Ne pas modifier la connexion de l’enceinte ou le volume du subwoofer après “Conf. Audyssey

”. Si ces derniers sont modifiés, exécutez à nouveau “Conf. Audyssey

afin de configurer le paramétrage de l’égaliseur de manière optimale. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMessage d’erreur Un message d’erreur s’affiche si “Conf. Audyssey

” n’a pas pu se terminer en raison de la position des enceintes, de l’environnement de mesure, etc Si un message d’erreur s’affiche, vérifiez les éléments concernés et effectuez les mesures nécessaires. Coupez l’alimentation avant de vérifier les connexions des enceintes. Exemples Détails de l’erreur Remèdes Aucune enceinte trouvée.

Le microphone de mesures et de configuration n’a pas été détecté.

Connectez le microphone de mesures et de configuration fourni sur la prise SETUP MIC de cet appareil.

Toutes les enceintes n’ont pas été détectées.

Vérifiez les connexions des enceintes. Le bruit ambiant est trop élevé ou Le niveau est trop bas

Il y a trop de bruit dans la pièce.

Éteignez ou éloignez l’appareil à l’origine du bruit.

Essayez à nouveau lorsque les environs sont silencieux.

L’enceinte ou l’audio subwoofer est trop faible.

Vérifiez l’installation et l’orientation des enceintes.

Réglez le volume du subwoofer. Avant D : Aucun

L’enceinte affichée n’a pas pu être détectée.

Vérifiez les connexions des enceintes affichées. Avant D : Phase

L’enceinte affichée est connectée avec des polarités inversées.

Vérifiez les polarités des enceintes affichées.

Ce message d’erreur peut s’afficher avec certains enceintes, même si elles sont connectées correctement. Si vous êtes sûr que le branchement est correct, utilisez p pour sélectionner “Ignorer”, puis appuyez sur ENTER. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRetour aux réglages “Conf. Audyssey

Si vous définissez “Réinitialisez” sur “Restaurez”, vous pouvez revenir au résultat de la mesure de “Conf. Audyssey

” (valeur calculée au départ par MultEQ

XT), même lorsque vous avez modifié chaque réglage manuellement. Conf. AudysseySélection des canauxAffectation des AmplisVoir les résultatsRéinitialisezDémarrerVotre récepteur AV peut automatiquement mesurer l’acoustique de votre pièce et optimiser vos enceintes avec le microphone fournie.Voir les éléments suivant si necessaire. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConfig. manuelle Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les réglages effectués avec la procédure de “Conf. Audyssey

Si vous modifiez le paramétrage de l’enceinte après avoir exécuté “Conf. Audyssey

”, vous ne serez plus en mesure de sélectionner Audyssey MultEQ

La “Config. manuelle” peut être utilisée même s’il n’y a pas eu modification des réglages. Effectuez des réglages uniquement si cela s’avère nécessaire. Affectation des Amplis Permet de sélectionner la méthode d’utilisation de l’amplificateur de puissance en fonction de votre système d’enceintes. Voir “Configuration de l’enceinte et “Affectation des Amplis” les réglages” (v p. 32) concernant la configuration d’enceinte et la connexion.

Mode affectation Permet de sélectionner la méthode d’utilisation de l’amplificateur de puissance. Surround arrière (Défaut) : Réglage du canal 7.1- lecture du canal avec des enceintes surround arrière. ZONE2: Réglage pour l’affectation de l’amplificateur de puissance intégré de l’appareil pour la ZONE2 et la sortie audio en stéréo. BI-AMP: Réglage pour utiliser les enceintes avant via la connexion bi-ampli. Front B: Paramétrage de la lecture avec une deuxième enceinte avant. Vous pouvez commuter la lecture entre l’enceinte avant A et B en fonction de vos préférences. Commutez l’enceinte avant en utilisant “Enceintes avant” dans le menu. (v p. 188) Avant Haut: Réglage du canal 7.1- lecture du canal avec des enceintes avanthaut. Largeur avant: Réglage du canal 7.1- lecture du canal avec des enceintes larges avant. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConfig. enceintes Sélectionnez si oui ou non les enceintes sont présentes, la capacité de lecture pour les fréquences de graves basses et la taille des enceintes.

Avant Définir le type d’enceinte avant. Large (Défaut) : Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petit: Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

Lorsque “Subwoofer” est réglé sur “Non”, “Avant” est automatiquement réglé sur “Large”.

Lorsque “Avant” est réglé sur “Petit”, les paramètres “Centrale”, “Surround”, “Surr. arrière”, “Avant Haut” et “Larg. Avant” ne peuvent pas être réglés sur “Large”.

Centrale Définir la présence et la taille de l’enceinte centrale. Large: Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petit (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun: Réglage à utiliser lorsqu’aucune enceinte centrale n’est connectée.

Subwoofer Définir la présence d’un subwoofer. Oui (Défaut) : Réglage à utiliser lorsque le système comprend un subwoofer. Non: Réglage à sélectionner lorsqu’aucun subwoofer n’est connecté.

Surround Définir la présence et la taille des enceintes surround. Large: Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petit (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun: Réglage à utiliser quand les enceintes surround ne sont pas connectées. Si “Surround” est réglé sur “Aucun”, “Surr. arrière”, “Avant Haut” et “Larg. Avant” sont automatiquement réglés sur “Aucun”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Surr. arrière Définir la présence, la taille et le nombre d’enceintes arrière surround. Large: Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petit (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun: Réglage à utiliser quand les enceintes arrière surround ne sont pas connectées. 2 enceintes (Défaut) : Réglage à utiliser lorsqu’il y a deux enceintes arrière surround. 1 enceinte: Réglage à utiliser lorsqu’il n’y a qu’une enceinte surround arrière. Connectez- vous à la borne L au SURROUND BACK lorsque ce paramétrage est sélectionné. Lorsque le réglage “Mode affectation” est “Surround arrière”, vous pouvez effectuer ce réglage. (v p. 181)

Avant Haut Définir la présence et la taille des enceintes avant-haut. Large: Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petit (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun: Réglage à utiliser lorsque les enceintes avant-haut ne sont pas connectées. Lorsque le réglage “Mode affectation” est “Avant Haut”, vous pouvez effectuer ce réglage. (v p. 181)

Larg. Avant Définir la présence et la taille des enceintes larges avant. Large: Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences. Petit (Défaut) : Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences. Aucun: Réglage à utiliser lorsque les enceintes avant-large ne sont pas connectées. Lorsque le réglage “Mode affectation” est “Larg. Avant”, vous pouvez effectuer ce réglage. (v p. 181) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDistances Permet de régler la distance entre la position d’écoute et les enceintes. Avant d’effectuer les réglages, mesurez la distance entre la position d’écoute et les différentes enceintes.

Unité Permet de régler l’unité de distance. Mètres (Défaut) Pieds

Étape Permet de régler l’incrément minimum de réglage de la distance.

Param. défaut Les paramètres “Distances” sont rétablis à ceux par défaut.

Les enceintes qui peuvent être sélectionnées sont différentes selon les réglages “Affectation des Amplis” et “Config. enceintes”. (v p. 181, 182)

Réglez la différence de distance entre enceintes à moins de 6,00 m (20,0 ft). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexNiveaux Réglez le volume de la tonalité de test à l’identique à la position d’écoute lorsqu’il est envoyé depuis chaque enceinte.

Démar. tonalite d'essai Un son test est émis depuis l’enceinte sélectionnée. Pendant l’écoute du son test, ajustez le volume de sortie sur l’enceinte sélectionnée. –12.0 dB – +12.0 dB (Défaut : 0.0 dB)

Le paramétrage “Niveaux” est reflété dans tous les modes son.

Si vous souhaitez régler le niveau du canal pour chaque source d’entrée, effectuez les réglages dans “Réglage niv. Canal”. (v p. 105)

Lorsque le casque est connecté à la borne PHONES de cet appareil, vous ne pouvez pas régler l’option “Niveaux”.

Param. défaut Les paramètres “Niveaux” sont rétablis à ceux par défaut. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexCrossover Permet de régler en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte. Voir le manuel des enceintes pour plus de renseignements concernant la fréquence croisée.

Select. H-P Permet de sélectionner le mode de définition de la fréquence croisée. Tous (Défaut) : Permet de régler la même fréquence croisée pour toutes les enceintes. Individuel: Permet de sélectionner les points de croisement pour chaque enceinte individuellement.

Sélection de la fréquence croisée 40 Hz / 60 Hz / 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 200 Hz / 250 Hz (Défaut : 80 Hz)

Le paramètre “Crossover” peut être réglé lorsque le réglage du paramètre “Mode subwoofer” est “LFE+Main” ou lorsque l’une des enceintes est réglée sur “Petit”. (v p. 187)

La fréquence croisée par défaut est “80 Hz”. Il s’agit du réglage idéal pour un fonctionnement optimal avec la plus grande gamme d’enceintes. Nous recommandons un réglage à une fréquence supérieure à la fréquence croisée lorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage sur “250 Hz” lorsque la plage de fréquence des enceintes est 250 Hz – 20 kHz.

Le son endessous de la fréquence de croisement est coupé de la sortie des enceintes définies dans “Petit”. Cette fréquence de coupure des graves est émise par le subwoofer ou par les enceintes avant.

Les enceintes qui peuvent être réglées quand l’option “Individuel” est sélectionnée sont différentes selon le réglage du paramètre “Mode subwoofer”. (v p. 187)

Quand “LFE” est sélectionné, les enceintes réglées sur “Petit” pour “Config. enceintes” peuvent être réglées. Si les enceintes sont réglées sur

p. 182)“Large”, “Total” s’affiche et le réglage ne peut pas être effectué.

Lorsque “LFE+Main” est sélectionné, les enceintes peuvent être réglées peu importe le réglage “Config. enceintes”. (v p. 182) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexGraves Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE.

Mode subwoofer Permet de sélectionner les signaux de la gamme des graves qui seront reproduits par le subwoofer. LFE (Défaut) : Le signal de gamme des graves du canal réglé sur la taille d’enceinte “Petit” est ajouté à la sortie de signal LFE du subwoofer. LFE+Main: Le signal de gamme basse de tous les canaux est ajouté à la sortie de signal LFE du subwoofer.

L’élément “Mode subwoofer” peut être réglé lorsque “Config. enceintes” - “Subwoofer” est réglé sur une option autre que “Non”. (v p. 182)

Écoutez de la musique ou un film puis sélectionnez le mode produisant les graves les plus puissants.

Si “Config. enceintes” - “Avant” et “Centrale” sont réglés sur “Large”, et que “Mode subwoofer” est réglé sur “LFE”, il se peut que les subwoofers n’émettent aucun son, selon le signal d’entrée ou le mode sonore sélectionné. Sélectionnez “LFE+Main” si vous voulez que les signaux de des graves soient toujours reproduits par le subwoofer. (v p. 182)

LPF pour LFE Permet de régler la gamme d’émission du signal LFE. Réglez cela lorsque vous souhaitez changer la fréquence de lecture (point de filtre passe-bas) du subwoofer. 80 Hz / 90 Hz / 100 Hz / 110 Hz / 120 Hz / 150 Hz / 200 Hz / 250 Hz (Défaut: 120 Hz) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexEnceintes avant Permet de définir l’enceinte avant A/B à utiliser pour chaque mode audio.

(Défaut) : L’enceinte avant A est utilisée. B : L’enceinte avant B est utilisée. A+B : Les deux enceintes avant A et B sont utilisées. Cette option peut être sélectionnée lorsque “Mode affectation” est défini sur “Front B”. (v p. 181) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéseau Pour utiliser cet appareil en le connectant à un réseau domestique, vous devez configurer les paramètres réseau. Si vous effectuez cette opération via DHCP, définissez “DHCP” sur “Marche”. (Réglage par défaut.) Cet appareil pourra ainsi utiliser votre réseau domestique. Lorsque vous affectez une adresse IP à chaque appareil manuellement, vous devez affecter une adresse IP à cet appareil à l’aide des réglages “Adresse IP” et entrer des informations sur votre réseau domestique (LAN) telles que l’adresse de passerelle et le masque de sous-réseau, etc. Informations Affichage des informations sur le réseau. Nom convivial / Connexion / SSID / DHCP / Adresse IP / Adresse MAC Une Adresse MAC est nécessaire pour créer un compte vTuner. Connexion Choisissez s’il faut connecter le réseau domestique à un réseau local sans fil ou à un LAN câblé. Lorsque vous vous connectez au réseau avec un LAN câblé, sélectionnez “Filaire (Ethernet)” après la connexion d’un câble LAN, Lors de la connexion au réseau avec un réseau local sans fil, sélectionnez “Sans fil (Wi-Fi)” et configurez l’ “Config. Wi-Fi”.

Connecter avec Sélectionnez la méthode de connexion au réseau domestique (LAN). Filaire (Ethernet): Utilisez un câble LAN pour se connecter à un réseau. Sans fil (Wi-Fi): Utilisez la fonction de réseau local sans fil (Wi-Fi) pour se connecter à un réseau. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConfig. Wi-Fi Connectezvous à un routeur de réseau local sans fil (Wi-Fi). Le routeur peut être connecté par les moyens suivants. Sélectionnez la méthode de connexion en fonction de votre environnement domestique.

Recherche de réseaux Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux possibles affichée sur l’écran du téléviseur.

1. Sélectionnez le réseau auquel vous souhaitez vous connecter à

partir de la liste des réseaux sans fil. Sélectionnez “Rescan” si le réseau est introuvable.

2. Entrez votre mot de passe et sélectionnez “OK”.

Utiliser le dispositif iOS Utilisez votre périphérique iOS (iPhone/iPod/iPad) pour vous connecter au réseau. En connectant votre périphérique iOS à cet appareil, l’appareil peut être automatiquement connecté au même réseau que votre périphérique. Cet appareil peut être connecté à votre périphérique iOS de deux façons, en utilisant un câble USB et via le Wi-Fi.

1. Sélectionnez “Connexion sans fil” sur l’écran du téléviseur.

2. Vérifiez que votre appareil iOS est connecté au routeur du

réseau local sans fil (Wi-Fi) et sélectionnez “Denon AVR- X3100W” depuis “CONFIGURER UN HAUT-PARLEUR AIRPLAY...” en bas de l’écran de configuration Wi-Fi de votre appareil iOS.

3. Tapez “Suivant” sur l’écran du périphérique iOS.

La version du micrologiciel du périphérique iOS doit prendre en charge iOS7ou version ultérieure.

Lors de l’utilisation d’un câble USB

1. Sélectionnez “Câble USB” sur l’écran du téléviseur.

2. Vérifiez que votre périphérique iOS est connecté au réseau local

sans fil (Wi-Fi) et le connecter au port USB situé sur le panneau avant à l’aide d’un câble USB.

3. Sélectionnez “Connecter” sur l’écran du téléviseur.

4. Tapez “Autoriser” lorsque le message de connexion s’affiche sur

l’écran de votre périphérique iOS. La version du micrologiciel du périphérique iOS doit prendre en charge iOS5ou version ultérieure. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Routeur WPS Utilisez un routeur compatible WPS à connecter. Il y a deux façons de se connecter, en utilisant la méthode du bouton- poussoir ou la méthode du code PIN. Sélectionnez la méthode de connexion pour qu’elle corresponde à votre routeur.

Lors de la connexion en utilisant la méthode du bouton poussoir

1. Sélectionnez “Bouton poussoir” sur l’écran du téléviseur.

2. Commutez vers le mode WPS en appuyant sur la touche WPS

du routeur auquel vous souhaitez vous connecter.

La durée pour appuyer sur la touche varie en fonction du routeur.

3. Sélectionnez “Connecter” sur l’écran du téléviseur dans les 2

Lors de la connexion en utilisant la méthode du code PIN

1. Sélectionnez “PIN” sur l’écran du téléviseur.

2. Sélectionnez le réseau auquel vous souhaitez vous connecter à

partir de la liste des réseaux sans fil. Ceci affiche le code PIN de l’appareil sur l’écran du téléviseur.

3. Enregistrez le code PIN de l’appareil dans le routeur.

Manuel Saisissez le nom (SSID) et le mot de passe du réseau auquel vous souhaitez vous connecter.

1. Réglez les éléments suivants.

SSID: Entrez le nom du réseau sans fil (SSID). Sécurité: Sélectionnez la méthode de cryptage selon le paramètre de cryptage du point d’accès que vous utilisez. Mot de passe: Entrez le mot de passe. Clé par défaut: Sélectionnez Clé par défaut. Lors de la connexion au réseau crypté “WEP”, le menu “Clé par défaut” est affiché.

2. Sélectionnez “Connecter” à la fin du paramétrage.

Le paramétrage du réseau local sans fil (Wi-Fi) de cet appareil peut également être configuré à partir d’un ordinateur ou d’une tablette qui prend en charge la connexion au réseau local sans fil. Lorsque vous utilisez un périphérique qui dispose d’une version du micrologiciel de iOS7 ou ultérieure, “Lors de la connexion en utilisant le Wi-Fi” (v p. 190) dans “Utiliser le dispositif iOS”.

1. Maintenez enfoncées les touches DIMMER et STATUS de l’appareil principal

pendant au moins 3 secondes, lorsque l’alimentation est sous tension.

2. Connectez le réseau local sans fil de l’ordinateur ou de la tablette utilisés au

“Denon AVR-X3100W” lorsque le message “Connectez votre dispositif Wi-Fi au réseau Wi-Fi appelé “Denon AVR-X3100W”” apparaît à l’écran.

3. Démarrez le navigateur et saisissez “192.168.1.16” dans l’URL.

4. Utilisez le navigateur pour saisir le paramétrage, sélectionnez “Connecter” puis

quittez le paramétrage. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéglages Configurez le paramétrage proxy et l’adresse IP.

Si vous utilisez un routeur haut débit (fonction DHCP), les informations requises pour la connexion réseau telles que l’adresse IP seront automatiquement configurées puisque la fonction DHCP est réglée sur “Marche” dans les paramètres par défaut de l’appareil.

Paramétrez les informations de Adresse IP, Masq. sous-rés., Passerelle défaut et du serveur DNS seulement lors de l’attribution d’une adresse IP fixe ou en se connectant à un réseau sans la fonction DHCP.

Configurez le paramétrage proxy lors de l’utilisation d’un serveur proxy pour se connecter à Internet.

DHCP -Adresse IP-Masq. sous-rés.ProxyEnregistrerAnnulez-Adresse-Port-Passerelle défaut-DNS primaire-DNS secondaireConfigurer les paramètres réseau manuellementArrêt000.000.000.000Marche (Adresse)000.000.000.00000000Réseau/Réglages192.168.001.002255.255.255.000192.168.001.001192.168.001.001

DHCP Permet de sélectionner la manière de se connecter au réseau. Marche (Défaut) : Permet de configurer les réglages réseau automatiquement à partir de votre routeur. Arrêt: Permet de configurer les réglages réseau manuellement.

Adresse IP Régler l’adresse IP dans les limites indiquées ci-dessous.

La fonction Network Audio ne peut pas être utilisée si d’autres adresses IP sont réglées.

Masq. sous-rés. Lorsque vous connectez directement un modem xDSL ou un adaptateur terminal à cet appareil, entrez le masque de sous-réseau indiqué dans la documentation donnée par votre fournisseur. Entrer en général 255.255.255.0.

Passerelle défaut Lorsque vous êtes connecté à une passerelle (routeur), entrez son adresse IP.

DNS primaire, DNS secondaire Si une seule adresse DNS est indiquée dans la documentation donnée par votre fournisseur, entrez-la dans “DNS primaire”. Si deux DNS ou plus sont fournis par votre fournisseur, entrez à la fois “DNS primaire” et “DNS secondaire”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Proxy Utilisez ce réglage pour réaliser une connexion internet avec un serveur proxy. Ne configurez les paramètres proxy que lorsque vous vous connectez à Internet via un serveur proxy situé sur votre réseau interne ou mis à disposition par votre fournisseur, etc. Marche (Adresse): Sélectionnez pour entrer une adresse. Marche (Nom): Sélectionnez pour entrer un nom de domaine. Arrêt (Défaut) : Désactive le serveur proxy.

Port Entrez le numéro du port.

Si vous ne pouvez pas vous connecter à internet, vérifiez à nouveau les connexions et la configuration. (v p. 52)

Si vous ne savez pas vérifier une connexion internet, contactez votre FAI (fournisseur d’accès internet) ou le fournisseur de votre ordinateur. Contrôle IP Active la communication réseau en mode Veille. Arrêt en veille (Défaut) : Arrêt des fonctions réseau en veille. Toujours actif: Le réseau est activé en mode veille. L’unité principale peut être contrôlée avec un contrôleur compatible réseau. En utilisant la fonction de contrôle internet ou Denon Remote App, utilisez la avec le paramétrage “Contrôle IP” réglé sur “Toujours actif”. REMARQUE Si “Contrôle IP” est réglé sur “Toujours actif”, l’appareil consomme plus d’énergie en mode veille. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexNom convivial Le nom convivial est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

Nom convivial Sélectionnez un nom convivial à partir de la liste. Quand vous sélectionnez “Autre”, vous pouvez modifier le nom convivial selon vos préférences. Home Theater / Living Room / Family Room / Guest Room / Kitchen / Dining Room / Master Bedroom / Bedroom / Den / Office / Autre

Vous pouvez entrer jusqu’à 63 caractères. Pour la saisie de caractères, voir “Utilisation de l’écran-clavier” (v p. 142).

Lors de la première utilisation, le nom convivial par défaut est “Denon AVR- X3100W”.

Param. défaut Permet de restaurer à sa valeur par défaut le nom convivial, qui a été modifié. Diagnostic Permet de vérifier la connexion réseau.

Connexion physique Permet de vérifier la connexion physique du port LAN.

Erreur: Le câble LAN n’est pas connecté. Vérifiez la connexion. Lorsque connecté via un réseau local sans fil, “Connexion Sans fil (Wi-Fi)” s’affiche.

Accès routeur Permet de vérifier la connexion entre l’appareil et le routeur.

Erreur: Échec de la communication avec le routeur. Vérifiez les paramètres du routeur.

Accès Internet Permet de vérifier si cet appareil a accès à Internet (WAN).

Erreur: Échec de la connexion à Internet. Vérifiez l’environnement de connexion Internet ou les paramètres du routeur. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMode Maintenance À utiliser lorsqu’un technicien du service après-vente de Denon ou un installateur effectuent une intervention d’entretien. D’ordinaire, ce mode n’est pas adapté pour une utilisation par l’utilisateur final, uniquement par un technicien service formé ou un professionnel de l’installation personnalisée. REMARQUE Utilisez cette fonction uniquement si un membre du service après-vente de Denon ou l’installateur vous en ont donné l’instruction. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexGénéral Effectuer d’autres réglages. Langue Permet de régler la langue d’affichage du menu sur l’écran du téléviseur. English / Deutsch / Français / Italiano / Español / Nederlands / Svenska / Pусский / Polski (Défaut : English) “Langue” peut aussi être réglé avec la procédure suivante. Cependant, l’écran dumenu ne s’affiche pas. Suivez les instructions affichées pour procéder aux réglages.1. Maintenez ZONE2 SOURCE et STATUS sur l’appareil principal pendant au moins3 secondes.“V.Format:<PAL>” s’affiche sur l’écran.2. Appuyez sur DIMMER sur l’appareil principal.“Lang.:<ENGLISH >” s’affiche sur l’écran.3. Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l’appareil principal etdéfinissez la langue.4. Appuyez sur STATUS sur l’appareil principal pour terminer le réglage. ECO Configurez le paramétrage du mode ECO et du mode veille automatique.

Mode ECO Ceci permet de réduire la consommation électrique lorsque l’appareil est sous tension. Marche: Réduisez la consommation électrique. Automatique: La consommation électrique est automatiquement réduite pour faire correspondre le volume. Arrêt (Défaut) : Ne pas réduire la consommation électrique.

Si vous souhaitez émettre de l’audio à un niveau de volume élevé, il estrecommandé de régler “Mode ECO” sur “Arrêt”. Le mode Éco peut également être modifié en appuyant sur ECO G sur latélécommande. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Marche (par défaut) Réglez le mode sur le mode ECO lorsque l’appareil est sous tension. Dernière (Défaut) : Le Mode ECO sera réglé sur les réglages précédent avant la mise hors tension de l’alimentation. Marche: Lorsque l’appareil est sous tension, le mode sera toujours commuté vers le mode ECO dans “Marche”. Automatique: Lorsque l’appareil est sous tension, le mode sera toujours commuté vers le mode ECO dans “Automatique”. Arrêt: Lorsque l’appareil est sous tension, le mode sera toujours commuté vers le mode ECO dans “Arrêt”.

Affichage à l'écran Affichez la consommation électrique de cet appareil à l’aide d’un compteur sur l’écran du téléviseur. Toujours actif: Affichez toujours le compteur sur l’écran du téléviseur. Automatique (Défaut) : Affichez le compteur lors du changement de mode ou de volume. Arrêt: Ne pas afficher le compteur.

Veille auto Paramétrez de manière à ce que l’alimentation de l’appareil commute automatiquement en mode veille.

MAIN ZONE Permet de régler la durée avant le basculement en mode veille auto lorsqu’aucun signal audio ou vidéo n’est émis de cet appareil. Avant que l’appareil n’entre en mode veille, “Veille auto” s’affiche sur l’écran de l’appareil, ainsi que sur l’écran du menu. 60 min: L’appareil passe en mode veille au bout de 60 minutes. 30 min: L’appareil passe en mode veille au bout de 30 minutes. 15 min (Défaut) : L’appareil passe en mode veille au bout de 15 minutes. Arrêt: L’appareil ne passe pas automatiquement au mode veille.

ZONE2 Lorsqu’il n’y a aucune opération pendant une certaine période de temps définie ici, l’appareil se met automatiquement hors tension même s’il y a une entrée audio ou vidéo. 8 heures: Mets la ZONE2 en état de veille au bout d’environ 8 heures. 4 heures: Mets la ZONE2 en état de veille au bout d’environ 4 heures. 2 heures: Mets la ZONE2 en état de veille au bout d’environ 2 heures. Arrêt (Défaut) : Ne pas mettre automatiquement la ZONE2 en état de veille. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexConfig. de ZONE2 Configurez le paramétrage pour la lecture audio en ZONE2. Les valeurs réglées pour “Limite volume” et “Vol. allumage” s’affichent en fonction du réglage spécifié pour le volume “Échelle”. (v p. 149)

Graves Réglage des graves. -10 dB – +10 dB (Défaut : 0 dB)

Aigüs Réglage des aigus. -10 dB – +10 dB (Défaut : 0 dB)

Filtre passe-haut Réglages de la coupure des basse pour réduire la distorsion des basses. Marche: Les basses sont atténuées. Arrêt (Défaut) : Les basses ne sont pas atténuées.

Niveau canal Gauche Ajuster le niveau du canal gauche. -12 dB – +12 dB (Défaut : 0 dB)

Niveau canal Droit Ajuster le niveau du canal droit. -12 dB – +12 dB (Défaut : 0 dB)

Canal Régler si la lecture est en stéréo ou monaurale. Stéréo (Défaut) : Sélectionner la sortie stéréo. Mono: Sélectionner la sortie monaurale.

Audio HDMI Sélectionne le format du signal audio pour la lecture d’une source HDMI dans ZONE2. Via (Défaut) : Le signal audio HDMI passe par cette unité vers l’appareil dans la ZONE2. PCM: L’entrée du signal audio HDMI dans cet appareil est convertie en un signal PCM qui peut être émis des bornes ZONE2 PRE OUT ou des bornes des enceintes. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Niveau volume Réglez le niveau de sortie du volume. Variable (Défaut) : Le volume peut être réglé. 1 – 98 (–79.5 dB – 18.0 dB) : Le volume est fixé au niveau souhaité. Impossible de régler le volume avec la télécommande.

Limite volume Réglages de volume maximum. 60 (-20 dB) / 70 (-10 dB) / 80 (0 dB) (Défaut : 70 (-10 dB)) Arrêt: Ne pas utiliser de volume maximum. Cette option peut être sélectionnée lorsque “Niveau volume” est défini sur “Variable”. (v p. 199)

Vol. allumage Définir le volume à la mise en marche de l’appareil. Dernière (Défaut) : Utiliser les réglages mémorisés à partir de la dernière session. Sourdine: Toujours passer en sourdine au démarrage de l’appareil. 1 – 98 (–79.5 dB – 18.0 dB) : Le volume est réglé au niveau défini. Cette option peut être sélectionnée lorsque “Niveau volume” est défini sur “Variable”. (v p. 199)

Niveau sourdine Régler le niveau d’atténuation pendant la mise en sourdine. Complet (Défaut) : Le son est complètement coupé. -40 dB : Le son est abaissé de 40 dB. -20 dB : Le son est abaissé de 20 dB. Cette option peut être sélectionnée lorsque “Niveau volume” est défini sur “Variable”. (v p. 199) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRenommer zone Changez le titre d’affichage de chaque zone selon votre choix.

Param. défaut: Le réglage par défaut est restauré pour éditer le nom de zone. Vous pouvez entrer jusqu’à 10 caractères. Pour la saisie de caractères, voir “Utilisation de l’écran-clavier” (v p. 142). Sélect.Rapid.Nom Changez le nom de sélection rapide qui s’affiche sur l’écran du téléviseur pour celui que vous préférez. Sélect. rapide 1 / Sélect. rapide 2 / Sélect. rapide 3 / Sélect. rapide 4 Param. défaut: Le réglage par défaut est restauré pour éditer le nom de sélection rapide. Vous pouvez entrer jusqu’à 16 caractères. Pour la saisie de caractères, voir “Utilisation de l’écran-clavier” (v p. 142). Sortie Trigger Sélectionnez les conditions d’activation du déclenchement. Pour des détails sur la manière de connecter les prises TRIGGER OUT, voir “Prise TRIGGER OUT” (v p. 55).

Lors du réglage de la zone (MAIN ZONE/ZONE2) L’activation de la Sortie Trigger se fait par l’intermédiaire d’un lien à l’alimentation de la zone réglée sur “Marche”.

Lors du réglage de la source d’entrée Activez le déclenchement si la source d’entrée réglée sur “Marche” est sélectionnée. Marche: Activez le Trigger dans ce mode. – – –: N’activez pas le Trigger dans ce mode. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexAfficheur façade Permet de régler les paramètres relatifs à l’afficheur.

Atténuateur Régler la luminosité d’affichage de cet appareil. Clair (Défaut) : Luminosité d’affichage normale. Atténuer: Luminosité d’affichage réduite. Sombre: Luminosité très faible. Arrêt: Désactiver l’affichage. Vous pouvez également ajuster l’affichage en tournant la molette DIMMER sur l’appareil principal. Informations Affichage d’informations sur les réglages cet appareil, les signaux d’entrée etc.

Audio Affiche les informations audio pour MAIN ZONE. Mode son: Le mode audio actif s’affiche. Signal d'entrée: Le type de signal d’entrée s’affiche. Format: Le nombre de canaux de signal d’entrée (présence de canaux avant, surround, LFE) s’affiche. Fréq. échantillonage.: La fréquence d’échantillonnage du signal d’entrée s’affiche. Décalage: La valeur de correction de la normalisation des dialogues s’affiche. Drapeau: Il s’affiche en entrant les signaux avec canal surround arrière. “MATRIX” s’affiche avec les signaux Dolby Digital EX et DTS-ES Matrix, “DISCRETE” avec les signaux en mode discret DTS-ES. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Vidéo Affiche les signaux d’entrée/de sortie HDMI et les informations du moniteur HDMI pour MAIN ZONE. Infos signal HDMI Résolutions / Espace couleurs / Profondeur pixel Moniteur HDMI Interface / Résoluti. support.

ZONE Permet d’afficher des infos sur les réglages actuels. MAIN ZONE: Cet élément présente des infos sur les réglages de la MAIN ZONE. L’information affichée est différente en fonction de la source d’entrée. ZONE2: Cet élément présente des informations sur les réglages de la ZONE2.

Micrologiciel Version : Affiche les informations relatives au micrologiciel actuel.

Notification Affiche et règle les notifications de Denon. De même, permet d’afficher ou non la notification lorsque l’alimentation est sous tension. Alertes de notification Marche (Défaut) : Des messages de notification sont affichés. Arrêt: Les messages de notification ne sont pas affichés. Appuyez sur INFO sur la télécommande pour afficher le nom de la source actuelle, le volume, le nom du mode audio et d’autres informations dans la partie inférieure de l’écran.

Panneau avant Affichage Panneau arrière Télécommande IndexDonnées d'utilisation Pour nous aider à améliorer nos produits et le service client, Denon collecte des informations de manière anonyme sur la manière dont vous utilisez votre récepteur AV (telles que les sources d’entrée, les modes audio et les réglages des enceintes fréquemment utilisés). Denon ne transmettra jamais les informations collectées à des parties tierces. Oui: Ils fournissent des informations sur l’état du fonctionnement de cet appareil. Non: Ne fournit pas d’informations sur l’état de fonctionnement de cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMicrologiciel Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l’affichage des messages de notification pour les mises à jour et les mises à niveau.

Mettre à jour Met à jour le micrologiciel de cet appareil. Verif. de Mise à jour: Vérifie que le micrologiciel soit la version la plus récente. Vous pouvez aussi vérifier la durée approximative d’une opération d’actualisation. Démarrer la mise à jour: Effectuez le processus de mise à jour. Lorsque la mise à jour démarre, l’écran de menu se ferme. Pendant la mise à jour, la progression s’affiche sur l’écran. Cet appareil relance automatiquement la mise à jour si la mise à jour échoue. Si la mise à jour ne fonctionne toujours pas, l’un des messages suivants apparaîtra à l’écran. Si l’affichage ressemble à celui ci-dessous, vérifiez les réglages et l’environnement réseau, puis mettez à jour à nouveau. Affichage Description Updating fail Échec de la mise à jour. Login failed Échec d’ouverture de session sur le serveur. Server is busy Le serveur est occupé. Attendez, puis réessayez. Connection fail Échec de connexion au serveur. Download fail Le téléchargement du micrologiciel a échoué.

Notification Lorsque le micrologiciel le plus récent est disponible, un message de notification s’affiche sur l’écran du téléviseur à la mise sous tension. Le message d’information s’affiche pendant environ 40 secondes lorsque l’appareil est mis sous tension. Mise à jour Marche (Défaut) : Affiche le message de mise à jour. Arrêt: N’affiche pas le message de mise à jour. Mise à niveau Marche (Défaut) : Affiche le message de mise à niveau. Arrêt: N’affiche pas le message de mise à niveau. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Ajoutez nouvelle option Permet d’afficher les nouvelles fonctions qui peuvent être téléchargées sur cet appareil et d’effectuer la mise à niveau. Ver. mise à jour: Permet d’afficher les éléments à mettre à niveau. Statut mise à niv.: Permet d’afficher une liste des fonctions supplémentaires disponibles grâce à la mise à niveau. Démarrez la mise à jour: Lancer le processus de mettre à niveau. Lorsque la mise à niveau démarre, l’écran de menu se ferme. Pendant la mise à niveau, la durée écoulée s’affiche.

Voir le site Web de Denon pour plus de détails concernant les mises à niveau.

Quand la procédure est terminée, “Enregistré” s’affiche dans ce menu et les mises à niveau peuvent être exécutées. Si la procédure n’a pas été effectuée, “-------” s’affiche. Le code ID indiqué sur cet écran est nécessaire pour effectuer cette procédure. Le code ID peut également être affiché en appuyant sur les touches TUNER PRESET CH - et STATUS de l’appareil principal et en les maintenant enfoncées pendant au moins 3 secondes.

Si l’opération de mise à niveau ne réussit pas, un message d’erreur identique à celui de l’opération “Micrologiciel” - “Mise à jour” est affiché à l’écran. Vérifiez les réglages et l’environnement réseau puis effectuez à nouveau la mise à niveau. Remarques concernant l’utilisation de “Mise à jour” et “Ajoutez nouvelle option”

Pour utiliser ces fonctions, votre système doit avoir les spécifications et les réglages nécessaires à une connexion Internet. (v p. 52)

Ne coupez pas l’alimentation tant que l’actualisation ou mise à niveau n’est pas terminée.

Environ 1 heure est nécessaire pour que la procédure de mise à jour/ mise à niveau soit terminée.

Lorsque l’actualisation / mise à niveau démarre, les opérations normales de cet appareil ne peuvent plus être effectuées jusqu’à la fin de la actualisation / mise à niveau. Dans certains, cas, l’opération peut réinitialiser les données sauvegardées notamment pour les paramètres de cet appareil.

En cas d’échec de la mise à jour ou de la mise à niveau, appuyez sur X de l’appareil et maintenez-les enfoncées pendant plus de 5 secondes, ou bien débranchez le cordon d’alimentation et rebranchez- le. “Update Retry” apparaît à l’écran et la mise à jour reprend à l’endroit où elle a échoué. Si l’erreur se répète malgré tout, vérifiez l’environnement du réseau. Les informations concernant les fonctions “Mise à jour” et “Ajoutez nouvelle option” seront publiées sur le site Internet Denon chaque fois que des plans les concernant seront arrêtés. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexVerrou de config. Protection des réglages contre toute modifications involontaire.

Verrouillez Marche: Activer la protection. Arrêt (Défaut) : Désactiver la protection. Lorsque vous annulez le réglage, mettez “Verrouillez” sur “Arrêt”. REMARQUE Lorsque “Verrouillez” est réglé sur “Marche”, aucun élément de réglage ne s’affiche à l’exception de “Verrou de config.”. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLimiter la zone d’opération avec la télécommande

ZONE2 SETUP Les opérations de ZONE2 peuvent être désactivées avec latélécommande.

Maintenir enfoncé ZONE2 et SETUP. Les touches MAIN et ZONE2 clignotent.

Annulation du paramétrage

Maintenez enfoncées ZONE2 et SETUP tout en configurant le paramétrage. Les touches MAIN et ZONE2 clignotent et le paramétrage estannulé. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Contenu Conseils Je souhaite que le volume ne soit pas trop fort par erreur 209 Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension 209 Je souhaite avoir le subwoofer toujours en sortie audio 209 Je souhaite une meilleure clarté des voix dans les films 209 Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible 209 Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films 209 Je souhaite régler l’environnement d’écoute optimisé après la modification de la configuration/position des enceintes ou la modification d’une enceinte pour une nouvelle 210 Je souhaite associer une vidéo à la musique actuelle 210 Je souhaite afficher des photos à partir de Flickr tout en écoutant une radio Internet 210 Je souhaite supprimer des sources d’entrée inutilisées 210 Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc. 210 Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un jeu sur ma console de jeux 210 Dépistage des pannes L’alimentation ne se met pas sous/hors tension 212 Les opérations ne peuvent pas être effectuées via la télécommande 213 L’affichage sur cet appareil n’affiche rien 213 Aucun son n’est émis 214 L’audio souhaité n’est pas émis 215 Le son est interrompu ou on entend des bruits 217 Aucune vidéo ne s’affiche sur le téléviseur 218 L’écran du menu ne s’affiche pas sur le téléviseur 220 Impossible de lire l’iPod 221 Impossible de lire les dispositifs mémoire USB 222 Les noms de fichiers sur l’iPod/le dispositif mémoire USB ne s’affichent pas correctement 223 Impossible de lire le Bluetooth 223 Impossible de lire la radio Internet 224 Impossible de lire les fichiers musiques sur le PC ou le NAS 225 Plusieurs services en ligne ne peuvent pas être lus 225 La fonction de contrôle HDMI ne fonctionne pas 226 Lorsqu’il est impossible de se connecter à un réseau local sans fil 227 Lors de l’utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement 228 Contents Connexions Lecture Réglages Conseils Annexe Conseils

Panneau avant Affichage Panneau arrière Télécommande IndexConseils Je souhaite que le volume ne soit pas trop fort par erreur

Réglez la limite supérieure du volume pour “Limite volume” préalablement dans le menu. Ceci empêche des enfants ou d’autres personnes de trop augmenter le volume par erreur. Vous pouvez définir ceci pour chaque zone. (v p. 149, 199) Je souhaite maintenir le volume au même niveau lorsque je mets l’appareil sous tension

Par défaut, le réglage de volume lorsque l’alimentation a été préalablement réglée sur veille sur cet appareil est appliquée à la prochaine mise sous tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour “Vol. allumage” dans le menu. Vous pouvez définir ceci pour chaque zone. (v p. 149, 199) Je souhaite avoir le subwoofer toujours en sortie audio

En fonction des signaux d’entrée et du mode audio, le subwoofer peut ne pas transmettre d’audio. Lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”, vous pouvez faire en sorte que le subwoofer transmette toujours de l’audio. (v p. 187) Je souhaite une meilleure clarté des voix dans les films

Utilisez “Réglage niv Dialog” dans le menu pour ajuster le niveau (“Réglage niv Dialog”). (v p. 143) Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible

Réglez “Dynamic EQ” dans le menu sur “Marche”. Ce réglage corrige les caractéristiques de fréquence pour vous permettre de profiter d’un audio cristallin sans perte de basses même pendant la lecture à un faible niveau de volume. (v p. 151) Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films

Paramétrez l’option “Dynamic Volume” du menu. Les modifications du niveau du volume (entre les scènes calmes et les scènes bruyantes) dans les contenus lus sur le téléviseur ou dans les films sont automatiquement ajustés au niveau souhaité. (v p. 152) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexJe souhaite régler l’environnement d’écoute optimisé après la modification de la configuration/position des enceintes ou la modification d’une enceinte pour une nouvelle.

”. Ceci optimise automatiquement les réglages des enceintes pour le nouvel environnement d’écoute. (v p. 171) Je souhaite associer une vidéo à la musique actuelle

Réglez “Sélect. Vidéo” dans le menu d’options sur “Marche”. Vous pouvez associer la musique actuelle à votre source vidéo souhaitée à partir du décodeur ou DVD, etc. tout en écoutant de la musique depuis le tuner, CD ou la radio Internet. (v p. 107) Je souhaite afficher des photos à partir de Flickr tout en écoutant une radio Internet

Après la lecture de photos à partir de Flickr, démarrez le diaporama sur l’écran de lecture de la radio Internet. (v p. 103) Je souhaite supprimer des sources d’entrée inutilisées

Réglez les sources d’entrée sur “Masquer les sources” dans le menu. Ceci vous permet d’ignorer les sources d’entrée inutilisées lorsque vous faites pivoter la molette SOURCE SELECT de cet appareil. (v p. 169) Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc.

Réglez “Toutes zones stéréo” dans le menu option sur “Démarrer”. Ceci vous permet de lire simultanément la musique en cours de lecture dans la MAIN ZONE et dans la ZONE2. (v p. 109) Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un jeu sur ma console de jeux

Lorsque la vidéo est retardée par rapport aux fonctionnements des touches avec le contrôleur sur la console de jeux, réglez “Mode vidéo” dans le menu sur “Jeu”. (v p. 161) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDépistage des pannes Si un problème se produit, vérifiez d’abord les points suivants:

1. Les connexions sont-elles correctes ?

2. L’appareil est-il utilisé conformément aux descriptions du manuel de l’utilisateur ?

3. Les autres composants fonctionnent-ils correctement ?

Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section. Si les symptômes ne correspondent pas à l’un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l’alimentation et contactez le magasin où vous avez acheté cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo L’alimentation ne se met pas sous/hors tension Symptôme Cause/Solution Page L’appareil ne s’allume pas.

Vérifiez que la fiche d’alimentation est correctement introduite dans la prise murale. 56 L’appareil se met automatiquement hors tension.

La minuterie sommeil est réglée. Mettez l’appareil sous tension. 126

“Veille auto” est réglé. “Veille auto” est déclenché lorsqu’aucune opération n’est effectuée pendant un certain temps. Pour désactiver “Veille auto”, définissez l’option “Veille auto” du menu sur “Arrêt”.

L’alimentation se met hors tension et l’indicateur d’alimentation clignote en rouge toutes les 2 secondes environ.

En raison de la hausse de température dans cet appareil, le circuit de protection fonctionne. Mettez l’appareil hors tension, patientez une heure environ jusqu’à ce qu’il ait suffisamment refroidi. Puis, mettez l’appareil à nouveau sous tension.

Veuillez réinstaller cet appareil dans un endroit bien ventilé. － L’appareil se met hors tension et l’indicateur d’alimentation clignote en rouge toutes les 0,5 secondes environ.

Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils conducteurs du câble des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet appareil. Après avoir débranché le cordon d’alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil.

Baissez le volume et mettez l’appareil à nouveau sous tension. 58

Le circuit de l’amplificateur de cet appareil est défaillant. Débranchez le cordon d’alimentation et contactez notre centre de service client.

L’alimentation ne s’éteint pas même lorsque vous appuyez sur le bouton d’alimentation et que l’affichage indique “ZONE2 On”.

L’alimentation de la ZONE2 est mise sur ON. Pour mettre hors tension l’alimentation de cet appareil (veille), appuyez sur ZONE2 ON/OFF sur l’appareil, ou appuyez sur la touche POWER X après avoir appuyé sur la touche ZONE2 de la télécommande pour mettre hors tension l’alimentation de la ZONE2.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Les opérations ne peuvent pas être effectuées via la télécommande Symptôme Cause/Solution Page Les opérations ne peuvent pas être effectuées via la télécommande.

Les piles sont usées. Remplacez-les par des piles neuves. 8

Faites fonctionner la télécommande à une distance d’environ 7 m de cet appareil et à un angle de 30°. 8

Retirez tout obstacle se trouvant entre cet appareil et la télécommande. －

Insérez les piles en respectant la polarité indiquée par les repères q et w.

Le capteur de télécommande de l’appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l’appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.

La zone cible de fonctionnement ne correspond pas au réglage de la zone spécifiée sur la télécommande. Appuyez sur la touche MAIN ou ZONE2 pour sélectionner la zone de fonctionnement de la télécommande.

Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour l’affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu’ils n’affectent pas le fonctionnement de la télécommande de cet appareil.

L’affichage sur cet appareil n’affiche rien Symptôme Cause/Solution Page L’écran est éteint.

Paramétrez l’option “Atténuateur” du menu sur tout autre choix que “Arrêt”. 201

Lorsque le mode audio est réglé sur “Pure Direct”, l’affichage est hors tension. 112 Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Aucun son n’est émis Symptôme Cause/Solution Page Aucun son n’est transmis aux enceintes.

Vérifiez les connexions de tous les appareils. 29

Insérez complètement les câbles de connexion. －

Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées. －

Vérifiez l’état des câbles. －

Vérifiez que les câbles d’enceintes sont correctement connectés. Vérifiez que les fils conducteurs des câbles entrent en contact avec la partie métallique des bornes des enceintes.

Serrez fermement les bornes d’enceintes. Vérifiez les bornes des enceintes pour un éventuel relâchement.

Vérifiez qu’une source d’entrée correcte est sélectionnée. 58

Réglage du volume. 59

Annulez le mode de sourdine. 59

Vérifiez le réglage de la borne d’entrée audio numérique. 167

Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie audio numérique est réglée pour être désactivée par défaut.

Lorsque un casque audio est branché dans la prise PHONES sur l’appareil principal, le son n’est pas émis par la borne d’enceintes et le connecteur PRE OUT.

Aucun son n’est transmis lors de l’utilisation de la connexion DVI-D.

Lorsque cet appareil est connecté à un dispositif équipé d’une borne DVI-D, aucun son n’est transmis. Effectuez une connexion audio séparée.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo L’audio souhaité n’est pas émis Symptôme Cause/Solution Page Le volume n’augmente pas.

Le volume maximal défini est trop faible. Réglez le volume maximal à l’aide de l’option “Limite” du menu.

Effectuez le traitement de la correction du volume approprié en fonction des réglages et du format de l’audio d’entrée, pour que le volume puisse ne pas atteindre la limite supérieure.

Aucun son n’est transmis lors de l’utilisation de la connexion HDMI.

Vérifiez la connexion des connecteurs HDMI.

Pour diffuser un flux audio HDMI par les enceintes, paramétrez l’option “Sortie audio HDMI” du menu sur “AVR”. Pour transmettre du téléviseur, réglez “TV”.

Lors de l’utilisation de la fonction de contrôle HDMI, vérifiez que la sortie audio est réglée sur l’amplificateur AV sur le téléviseur.

Aucun son n’est transmis à une enceinte spécifique.

Vérifiez que les câbles des enceintes sont correctement connectés.

Vérifiez qu’une sélection autre que “Aucun” est réglé pour le réglage “Config. enceintes” dans le menu.

Vérifiez le réglage “Mode affectation” dans le menu.

Lorsque le mode audio est “Stereo” et “Virtual”, l’audio est uniquement transmis des enceintes avant et du subwoofer.

Aucun son n’est émis par le subwoofer.

Vérifiez les connexions du subwoofer.

Réglez “Config. enceintes” - “Subwoofer” dans le menu sur “Oui”.

Quand le paramètre “Config. enceintes” - “Avant” dans le menu est réglé sur “Large”, en fonction du signal d’entrée et du mode audio, il est possible qu’aucun son ne soit transmis au subwoofer.

Lorsqu’aucun signal audio subwoofer (LFE) est inclus dans les signaux d’entrée, il est possible qu’aucun son ne soit transmis du subwoofer.

Vous pouvez décider que le subwoofer transmette toujours du son en réglant “Mode subwoofer” sur “LFE+Main”.

Le son DTS n’est pas émis.

Vérifiez que le réglage de sortie audio numérique sur le dispositif connecté est réglé sur “DTS”.

Paramétrez l’option “Mode de décod.” du menu sur “Automatique” ou “DTS”.

Les signaux audio Dolby TrueHD, DTS-HD, Dolby Digital Plus ne sont pas émis.

Effectuez les connexions HDMI.

Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, “PCM” est réglé par défaut.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSymptôme Cause/Solution Page Impossible de sélectionner le mode Dolby PLg ou le mode DTS Neo:X.

La sélection est impossible lorsque “Config. enceintes” - “Centrale” ou “Surround” est réglé sur “Aucun”.

Dolby PLg ou DTS Neo:X ne peuvent pas être sélectionnés lors de l’utilisation d’un casque audio.

ne peuvent pas être sélectionnés.

Ces réglages ne peuvent pas être sélectionnés lorsque vous effectuez “Conf.Audyssey

Basculez sur un mode audio autre que “Direct” ou “Pure Direct”.

Ces réglages ne peuvent pas être sélectionnés lors de l’utilisation d’écouteurs.

Impossible de sélectionner Audyssey DSX

Ce réglage peut être sélectionné lors de l’utilisation d’enceintes avant-haut ou larges avant.

Ce réglage peut être sélectionné lors de l’utilisation d’enceinte centrale.

Basculez le mode audio sur le mode audio Dolby ou le mode audio DTS.

Ce réglage ne peut pas être sélectionné lors de l’utilisation d’écouteurs.

Ceci ne peut pas être sélectionné si un format audio HD avec une fréquence d’échantillonnage de plus de 96 kHz est saisi (vous en trouverez de tels en sélectionnant les disques Dolby TrueHD et DTS-HD).

Impossible de sélectionner “Restorer”.

Vérifiez que l’appareil reçoit un signal analogique ou un signal PCM (Fréq. échantillonage.=44,1/48 kHz). Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction “Restorer” est inopérante.

Basculez sur un mode audio autre que “Direct” ou “Pure Direct”.

Aucun son n’est émis de PRE OUT ou des enceintes pour ZONE2.

Dans ZONE2, l’audio peut être lu lorsque l’entrée des signaux des bornes numériques (OPTICAL/ COAXIAL) est au format PCM 2 canaux.

Dans ZONE2, l’audio peut être lu lorsque l’entrée des signaux de la borne HDMI est au format PCM 2 canaux. Pour lire l’audio dans ZONE2 sans tenir compte du format du signal d’entrée, réglez “Audio HDMI” dans le menu sur “PCM”. En fonction du dispositif de lecture, l’audio peut ne pas être lu même avec ce réglage. Si tel est le cas, réglez le format audio sur “PCM (2ch)” sur le dispositif de lecture.

Lors de l’écoute de l’audio d’un périphérique Bluetooth en ZONE2, supprimez tout obstacle entre le périphérique Bluetooth et cet appareil, et utilisez-le à une distance d’environ 10 m.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Le son est interrompu ou on entend des bruits Symptôme Cause/Solution Page Pendant la lecture de la radio Internet ou d’un dispositif mémoire USB, l’audio est occasionnellement interrompu.

Lorsque la vitesse de transfert du dispositif mémoire USB est faible, l’audio peut être occasionnellement interrompu.

La vitesse de communication réseau est lente ou la station radio est occupée. － Lorsque vous passez un appel sur un iPhone, du bruit se produit dans la sortie audio de cet appareil.

Lorsque vous passez un appel, restez à une distance de 20 cm minimum entre l’iPhone et cet appareil. － Du bruit se produit souvent lors de diffusion FM/AM.

Changez l’orientation ou la position de l’antenne. 50

Utilisez une antenne extérieure. 50

Éloignez l’antenne des autres câbles de connexion. 50 Les sons semblent distordus.

Baissez le volume. 59

Réglez “Arrêt” sur “Mode ECO”. Lorsque “Marche” ou “Automatique” est en “Mode ECO”, l’audio peut être distordu lorsque le volume de lecture est élevé.

Le son est coupé lors de l’utilisation d’une connexion Wi-Fi.

Si des appareils à proximité provoquent une coupure de la lecture en raison d’une interférence électronique, passez à une connexion LAN câblé.

Notamment lors de la lecture de gros fichiers musicaux, en fonction de votre environnement de réseau local sans fil, le son pendant la lecture peut être interrompu. Dans ce cas, effectuez une connexion LAN câblé.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Aucune vidéo ne s’affiche sur le téléviseur Symptôme Cause/Solution Page Aucune image ne s’affiche.

Vérifiez les connexions de tous les appareils. 42

Insérez complètement les câbles de connexion. －

Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées. －

Vérifiez l’état des câbles. －

Faites correspondre les réglages d’entrée à la borne d’entrée du téléviseur connecté à cet appareil. 167

Vérifiez que la source d’entrée correcte est sélectionnée. 58

Vérifiez le réglage de la borne d’entrée vidéo. 167

Vérifiez que la résolution du lecteur correspond à celle du téléviseur. 202

Vérifiez que le téléviseur est compatible avec le système de protection des droits d’auteur (HDCP). Si l’appareil est connecté à un matériel non compatible avec le système HDCP, le signal vidéo ne sera pas correctement transmis.

Utilisez un “High Speed HDMI cable with Ethernet” ou un “High speed cable” fourni avec le logo HDMI si vous souhaitez lire des vidéos 4 K (60/50 Hz).

Aucune vidéo ne s’affiche sur le téléviseur avec la connexion DVI-D.

Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas fonctionner correctement en raison de la protection de copyright (HDCP).

Aucune vidéo à partir d’une source d’entrée, telles qu’une console de jeux s’affiche sur le téléviseur.

Lorsque des signaux de vidéo spéciaux sont transmis à partir d’une console de jeux, etc., la fonction de conversion vidéo peut ne pas fonctionner. Connectez la borne d’entrée à la borne de sortie du moniteur du même type.

Pendant que le menu est affiché, aucune vidéo ne s’affiche sur le téléviseur.

La vidéo en cours de lecture ne s’affichera pas sur l’arrière-plan du menu lorsque le menu est actionné pendant la lecture des signaux vidéo suivants. - Certaines images de contenu vidéo 3D - Images de résolution d’ordinateur (exemple : VGA) - Vidéo ayant un rapport d’aspect autre que 16:9 ou 4:3 - Vidéo 4K

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSymptôme Cause/Solution Page Lors de l’utilisation de HDMI ZONE2, la sortie vidéo dans MAIN ZONE est interrompue.

Lorsque ZONE2 fonctionne avec la même source d’entrée sélectionnée pour MAIN ZONE et ZONE2, la vidéo dans MAIN ZONE peut être interrompue.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo L’écran du menu ne s’affiche pas sur le téléviseur Symptôme Cause/Solution Page L’écran du menu ou l’écran d’informations d’état ne s’affiche pas sur le téléviseur.

L’écran du menu s’affiche uniquement sur cet appareil et un téléviseur connecté par câble HDMI. Si cet appareil est connecté à un téléviseur au moyen d’une borne de sortie vidéo différente, vous pouvez l’utiliser pendant que vous regardez l’écran sur cet appareil.

Les informations d’état ne s’afficheront pas sur la TV lorsque les signaux vidéo suivants sont en cours de lecture. - Certaines images de contenu vidéo 3D - Images de résolution d’ordinateur (exemple : VGA) - Vidéo ayant un rapport d’aspect autre que 16:9 ou 4:3

Lorsqu’une vidéo 2D est convertie en vidéo 3D sur le téléviseur, l’écran de menu ou l’écran d’information de statut ne s’affiche pas correctement.

En mode de lecture pure direct, l’écran de menu ou l’écran d’informations d’état ne s’affiche pas. Basculez sur un mode audio autre que le mode pure direct.

Définissez le réglage “Format TV” dans le menu sur une sélection appropriée pour le téléviseur. 166 Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Impossible de lire l’iPod Symptôme Cause/Solution Page Impossible de connecter l’iPod.

Lors de l’utilisation de l’iPod en le connectant au port USB, certaines variations d’iPod ne sont pas prises en charge.

Lorsque l’iPod est connecté à l’aide d’un câble USB autre que le câble authentique, l’iPod peut ne pas être reconnu. Utilisez un câble USB authentique.

L’icône AirPlay ' n’apparaît pas dans iTunes ou sur l’iPhone / iPod touch / iPad.

Cet appareil et l’ordinateur ou l’iPhone / iPod touch / iPad ne sont pas connectés au même réseau (LAN). Connectez-le au même réseau (LAN) que cet appareil.

Le micrologiciel sur iTunes / iPhone / iPod touch / iPad n’est pas compatible avec AirPlay. Mettez à jour le micrologiciel à la version la plus récente.

Le volume sur iTunes / iPhone / iPod touch / iPad est réglé au niveau minimum. Le volume sur iTunes / iPhone / iPod touch / iPad est lié au volume sur cet appareil. Définissez un niveau de volume approprié.

La lecture AirPlay ne s’effectue pas ou cet appareil n’est pas sélectionné. Cliquez sur l’icône AirPlay ' sur l’écran iTunes ou de l’iPhone / iPod touch / iPad et sélectionnez cet appareil.

L’audio est interrompu pendant la lecture AirPlay sur l’iPhone / iPod touch / iPad.

Quittez l’application exécutée en arrière-plan de l’iPhone/iPod touch/iPad, puis utilisez AirPlay pour lire vos fichiers.

Certains facteurs externes peuvent affecter la connexion sans fil. Modifiez l’environnement réseau en prenant des mesures, telles que raccourcir la distance du point d’accès LAN sans fil.

iTunes ne peut pas être lu via la télécommande.

Activez le réglage “Autoriser la commande audio d’iTunes à partir de haut-parleurs distants” sur iTunes. Ensuite, vous pouvez lancer les opérations de lecture, pause et de saut via la télécommande.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Impossible de lire les dispositifs mémoire USB Symptôme Cause/Solution Page “Pas de connexion” s’affiche.

Cet appareil ne peut pas reconnaître le dispositif mémoire USB. Déconnectez et reconnectez le dispositif mémoire USB.

Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge. －

Cet appareil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif mémoire USB directement au port USB.

Le dispositif mémoire USB doit être au format FAT16 ou FAT32. －

Il n’est pas garanti que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l’utilisation d’un type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l’alimentation d’un adaptateur CA, utilisez l’adaptateur CA fourni avec le disque dur.

Les fichiers sur le dispositif mémoire USB ne s’affichent pas.

Les fichiers d’un type non pris en charge par cet appareil ne s’affichent pas. 65

Cet appareil est capable d’afficher des fichiers dans un maximum de huit niveaux de dossiers. Un maximum de 5 000 fichiers (dossiers) peut aussi être affiché pour chaque niveau. Modifiez la structure de dossiers du dispositif mémoire USB.

Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première partition s’affichent.

Impossible de lire les fichiers contenus sur un dispositif mémoire USB.

Les fichiers sont créés à un format qui n’est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil.

Vous tentez de lire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet appareil. －

La lecture risque de ne pas se faire si la taille du fichier de la pochette de l’album dépasse 2 MB. － Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Les noms de fichiers sur l’iPod/le dispositif mémoire USB ne s’affichent pas correctement Symptôme Cause/Solution Page Les noms de fichier ne s’affichent pas correctement (“...”, etc.).

Des caractères qui ne peuvent pas être affichés ont été utilisés. Sur cet appareil, les caractères qui ne peuvent pas être affichés sont remplacés par a “. (point)”.

Impossible de lire le Bluetooth Symptôme Cause/Solution Page Les périphériques Bluetooth ne peuvent pas être connectés à cet appareil.

La fonction Bluetooth du périphérique Bluetooth n’a pas été activée. Voir le manuel de l’utilisateur du périphérique Bluetooth pour activer la fonction Bluetooth.

Amenez le périphérique Bluetooth à proximité de cet appareil. －

Il est impossible de connecter le périphérique Bluetooth avec cet appareil s’il n’est pas compatible avec le profil A2DP.

Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau. － Le son est coupé.

Amenez le périphérique Bluetooth à proximité de cet appareil. －

Supprimez tout obstacle entre le périphérique Bluetooth et cet appareil. －

Pour éviter les interférences électromagnétiques, placez cet appareil à l’écart des fours à micro-ondes, des périphériques connectés via réseau local sans fil et d’autres périphériques Bluetooth.

Reconnectez le périphérique Bluetooth. － Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Impossible de lire la radio Internet Symptôme Cause/Solution Page Aucune liste des stations ne s’affiche.

Le câble LAN n’est pas correctement connecté ou le réseau est déconnecté. Vérifiez l’état de la connexion.

Effectuez le mode de diagnostic réseau. － Impossible de lire la Radio Internet.

La station de radio sélectionnée est à un format qui n’est pas pris en charge par cet appareil. Les formats qui peuvent être lus sur cet appareil sont les formats MP3, WMA et AAC.

La fonction de pare-feu est activée sur le routeur. Vérifiez le réglage du pare-feu. －

L’adresse IP n’est pas correctement réglée. 192

Vérifiez si le routeur est sous tension. －

Pour obtenir l’adresse IP automatiquement, activez la fonction du serveur DHCP sur le routeur. De même, réglez le réglage sur “Marche” sur cet appareil.

Pour obtenir l’adresse IP manuellement, réglez l’adresse IP et le proxy sur cet appareil. 192

Certaines stations radio émettent en silence pendant certaines périodes. Dans ce cas, aucun son n’est transmis. Patientez un peu et sélectionnez la même station radio ou sélectionnez une autre station radio.

La station radio n’est pas en service en ce moment. Enregistrez les stations radio en service. － Impossible de se connecter à certaines stations radio et “Connexion inactive” s’affiche.

La station radio sélectionnée n’est pas en service. Sélectionnez une station radio en service. － Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Impossible de lire les fichiers musiques sur le PC ou le NAS Symptôme Cause/Solution Page Impossible de lire les fichiers contenus sur un ordinateur.

Les fichiers sont enregistrés dans un format incompatible. Enregistrez les fichiers dans un format compatible.

Les fichiers protégés ne peuvent pas être lus sur cet appareil. －

Le port USB de l’appareil ne peut pas être utilisé pour connecter un ordinateur. －

Les paramètres de partage des fichiers multimédias sont erronés. Modifiez-les afin que l’appareil puisse accéder aux dossiers situés sur votre ordinateur.

Impossible de trouver le serveur ou de s’y connecter.

Le pare-feu de l’ordinateur ou du routeur est activé. Vérifiez les réglages du pare-feu de l’ordinateur ou du routeur.

L’ordinateur n’est pas activé. Mettez l’ordinateur en marche. －

Le serveur n’est pas actif. Activez le serveur. －

L’adresse IP de l’appareil est incorrecte. Vérifiez l’adresse IP de l’appareil. 189 Impossible de lire les fichiers musiques sur le PC.

Même si le PC est connecté à la port USB de cet appareil, les fichiers musicaux ne peuvent pas être lus. Connectez le PC de cet appareil via le réseau.

Les fichiers sur le PC ou le NAS s’affichent.

Les fichiers d’un type non pris en charge par cet appareil ne s’affichent pas. 237 Impossible de lire la musique contenue sur un stockage NAS.

Si vous utilisez un stockage NAS conforme à la norme DLNA, activez la fonction du serveur DLNA dans les paramètres du stockage NAS.

Sinon, lisez la musique via un ordinateur. Définissez la fonction de partage de fichiers multimédias de Windows Media Player et ajoutez le stockage NAS au dossier de lecture sélectionné.

Si la connexion est limitée, définissez l’équipement audio comme cible de la connexion. －

Plusieurs services en ligne ne peuvent pas être lus Symptôme Cause/Solution Page Plusieurs services en ligne ne peuvent pas être lus.

Le service en ligne peut avoir été interrompu. － Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo La fonction de contrôle HDMI ne fonctionne pas Symptôme Cause/Solution Page La fonction de contrôle HDMI ne fonctionne pas.

Vérifiez que “HDMI Contrôle” dans le menu est réglé sur “Marche”. 159

Vous pouvez faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction de contrôle HDMI. De plus, en fonction du dispositif connecté ou des réglages, la fonction de contrôle HDMI peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement.

Vérifiez que le réglage de la fonction de contrôle HDMI est activé sur tous les dispositifs connectés à cet appareil.

Lorsque vous effectuez des modifications associées à une connexion, telles que la connexion d’un dispositif HDMI supplémentaire, les réglages de fonctionnement du lien peuvent être initialisés. Mettez l’appareil et les dispositifs connectés via HDMI hors, puis à nouveau sous tension.

La borne HDMI ZONE2 n’est pas compatible avec la fonction de contrôle HDMI. Utilisez la borne HDMI MONITOR pour la connexion au téléviseur.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Impossible de se connecter à un réseau local sans fil Symptôme Cause/Solution Page Accès au réseau impossible.

Le paramétrage du nom du réseau (SSID), le mot de passe et le chiffrement n’ont pas été correctement configurés. Configurez les paramètres réseau en fonction des détails du réglage de cet appareil.

Réduisez la distance entre le point d’accès LAN sans fil et cet appareil, retirez tout obstacle et assurez- vous que la vue au point d’accès n’est pas obstruée avant d’essayer à nouveau la connexion. De même, installez des fours à micro-ondes et d’autres points d’accès réseau aussi loin que possible.

Configurez le paramétrage du canal du point d’accès à l’écart des canaux qui sont en cours d’utilisation par d’autres réseaux.

Cet appareil n’est pas compatible EP (TSN). － Connexion à WPS impossible.

Vérifiez que le mode WPS du routeur fonctionne. －

Cliquez sur la touche “Connecter” affichée sur la TV, dans les 2 minutes. －

Un routeur/paramétrage compatibles avec les normes WPS 2.0 sont nécessaires. Réglez le temps de cryptage sur “Aucun”, “WPA-PSK (AES)” ou WPA2-PSK (AES).

Si la méthode de cryptage du routeur est WEP/WPA-TKIP/WPA2-TKIP, vous ne pouvez pas effectuer la connexion à l’aide de la touche WPS. Auquel cas, utilisez la méthode “Recherche de réseaux” ou “Manuel” pour effectuer la connexion.

Connexion au réseau à l’aide de l’iPhone/iPod touch/iPad impossible.

Effectuez une mise à niveau vers la dernière version du micrologiciel de l’iPhone/iPod touch/iPad. －

Lors de l’utilisation d’un câble USB pour configurer le paramétrage, la version du micrologiciel du périphérique iOS doit prendre en charge iOS5 ou une version ultérieure. Lorsque vous configurez le paramétrage via une connexion sans fil, iOS7 ou une version ultérieure doit être prise en charge.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Lors de l’utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement Symptôme Cause/Solution Page Lors de l’utilisation de MAIN ZONE, la sortie vidéo est interrompue dans HDMI ZONE2.

Avec la même source d’entrée sélectionnée pour MAIN ZONE et ZONE2, lorsque vous utilisez MAIN ZONE, la vidéo peut être interrompue dans HDMI ZONE2.

Lors de l’utilisation de HDMI ZONE2, aucun(e) vidéo ou audio n’est émis(e) du téléviseur dans ZONE2.

Assurez-vous que ZONE2 est sous tension. 135

Vérifiez la source d’entrée pour ZONE2. 135

La borne AUX 1-HDMI du panneau avant ne prend pas en charge la fonction HDMI ZONE2. －

Dans ZONE2, la lecture est uniquement possible lorsque les signaux d’entrée sont des signaux HDMI. －

Lorsque le téléviseur ne prend pas en charge le format audio d’entrée, aucun son n’est émis. Réglez le format audio sur “PCM” sur le dispositif de lecture. Vous pouvez également régler “Config. de ZONE2” - “Audio HDMI” dans le menu sur “PCM”.

Lorsque le téléviseur n’est pas compatible avec la résolution de la sortie d’entrée, aucune vidéo n’est émise. Réglez la résolution de sortie sur le dispositif de lecture sur une résolution compatible avec le téléviseur.

Lors de l’utilisation de HDMI ZONE2, l’audio MAIN ZONE est lu en tant que PCM.

Lorsque la même source d’entrée est sélectionné pour MAIN ZONE et ZONE2, le format audio est limité en fonction des spécifications du téléviseur dans ZONE2.

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexRéinitialisation des réglages d’usine Effectuez cette procédure si l’affichage est anormal ou si aucune opération ne peut être effectuée. Divers réglages sont réinitialisés aux valeurs d’usine par défaut. Refaire les réglages.

Eteignez l’appareil à l’aide de X.

Appuyez sur X tout en appuyant simultanément sur TUNER PRESET CH + et TUNER PRESET CH -.

Retirez vos doigts des deux touches lorsque “Initialized” apparaît sur l’écran. Avant de restaurer le réglage par défaut, la fonction “Save” de la fonction de contrôleinternet peut être utilisée pour stocker les divers paramétrages de cet appareil. (v p. 132)Toutefois, les informations de compte du contenu de réseau et des informations surles favoris enregistrés ne peuvent pas être stockées. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexÀ propos de HDMI HDMI est l’abréviation de High-Definition Multimedia Interface, une interface numérique audio-vidéo pouvant être connectée à une télévision ou à un amplificateur. Avec la connexion HDMI, les formats audio haute qualité et vidéo haute définition adoptés par les lecteurs Blu-ray (Dolby Digital Plus, Dolby TrueHD, dts-HD, dts-HD Master Audio) peuvent être transmis, ce qui n’est pas possible avec la transmission vidéo analogique. De plus, dans une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble unique HDMI, tout en ayant des connexions conventionnelles, il est nécessaire de fournie des câbles audio et vidéo séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema. Cet appareil prend en charge les fonctions HDMI suivantes.

Deep Color Technologie d’imagerie prise en charge par la norme HDMI. Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produire des couleurs dont la définition est supérieure. Les deux appareils liés via un câble HDMI doivent prendre en charge Deep Color.

“x.v.Color” Cette fonction permet aux téléviseurs haute définition d’afficher les couleurs avec une plus grande précision. Elle permet l’affichage de couleurs vives et naturelles. “x.v.Color” est une marque commerciale de Sony Corporation.

Cet appareil prend en charge en entrée et en sortie les signaux vidéo 3D (en 3 dimensions) de la norme HDMI. Pour lire des vidéos 3D, vous devez disposer d’une TV et d’un lecteur prenant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.

Cet appareil prend en charge en entrée et en sortie les signaux vidéo 4K (3840 x 2160 pixels) de la norme HDMI.

Content Type Elle établit automatiquement les réglages adéquats pour le type de sortie vidéo (informations sur le contenu).

Adobe RGB color, Adobe YCC601 color Espace de couleurs défini par Adobe Systems Inc. Celui-ci étant plus développé que l’espace RGB, il peut produire des images plus vives et naturelles.

sYCC601 color Chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modèle traditionnel RGB. Contents Connexions Lecture Réglages Conseils Annexe Annexe

Panneau avant Affichage Panneau arrière Télécommande Index0 Sync. labiale auto Cette fonction peut corriger automatiquement le retard entre l’audio et la vidéo. Utilisez un téléviseur compatible avec la fonction “Sync. labiale auto”.

HDMI Pass Through Même lorsque l’alimentation de cet appareil est réglée sur veille, l’entrée des signaux de la borne d’entrée HDMI est transmis au téléviseur ou à un autre dispositif connecté à la borne de contrôle HDMI.

HDMI Contrôle Si vous connectez l’appareil et la fonction de contrôle HDMI compatible au téléviseur ou au lecteur avec un câble HDMI puis activez le réglage de la fonction de contrôle HDMI sur chaque dispositif, les dispositifs pourront se contrôler mutuellement.

Mise hors tension du lien La fonction de mise hors tension de cet appareil peut être liée à l’étape de mise hors tension du téléviseur.

Permutation de la destination de sortie audio À partir du téléviseur, vous pouvez permuter la transmission de l’audio du téléviseur à l’amplificateur AV.

Ajustement du volume Vous pouvez régler le volume de cet appareil pendant le réglage du volume de la TV.

Permutation de la source d’entrée Vous pouvez parcourir les fonctions de cet appareil via les liens à la commutation de fonction d’entrée du téléviseur. Quand le lecteur fonctionne, la source d’entrée de cet appareil bascule automatiquement sur la source de ce lecteur.

ARC (Audio Return Channel) Cette fonction transmet des signaux audio du téléviseur à cet appareil via le câble HDMI et lit l’audio du téléviseur sur cet appareil en fonction de la fonction de contrôle HDMI. Si une TV sans fonction ARC est raccordée via des connexions HDMI, les signaux vidéo du dispositif de lecture connecté à cet appareil sont transmis à la TV, mais cet appareil ne peut pas lire les signaux audio de la TV. Pour profiter d’un son surround lorsque vous visionnez des programmes télévisés, il est nécessaire d’utiliser un câble audio distinct. En revanche, si une TV avec la fonction ARC est raccordée via des connexions HDMI, aucun câble audio n’est requis. Les signaux audio de la TV peuvent être transmis à cet appareil au moyen d’un câble HDMI. Cette fonction vous permet de bénéficier d’une lecture surround de la TV sur cet appareil. Contents Connexions Lecture Réglages Conseils Annexe

Signaux vidéo pris en charge

4K 60/50/30/25/24Hz Système de protection des droits d’auteur Pour lire la vidéo et l’audio numériques comme les vidéos BD ou les DVD via une connexion HDMI, cet appareil et la TV ou un lecteur doivent tous les deux prendre en charge le système de protection des droits d’auteur, appelé HDCP (High-bandwidth Digital Content Protection System). Le système HDCP est une technologie de protection comprenant le chiffrement de données et l’authentification de l’appareil AV connecté. Cet appareil prend en charge le système HDCP.

Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux vidéo et audio ne seront pas reproduits correctement. Lisez le manuel de l’utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus. Pour brancher cet appareil à un périphérique compatible avec les fonctions Deep Color, 4K et ARC, utilisez un “High Speed HDMI cable with Ethernet” qui porte le logo HDMI. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexFonction de conversion vidéo Cet appareil convertit automatiquement les signaux d’entrée vidéo comme indiqué sur le schéma ci-dessous avant de les transmettre à la TV. La fonction de conversion vidéo de lazone principale est compatible avec lesformats suivants: NTSC, PAL, SECAM,NTSC4.43, PAL-N, PAL-M et PAL-60. TV compatible HDMI Sortie (MONITOR OUT) Entrée (IN) Signal vidéo Signal vidéo composante Signal HDMI Sortie Appareils vidéo Cet appareil Signal HDMI Borne HDMI Borne HDMI Borne HDMI Borne HDMI Bornes vidéo composante Bornes vidéo composante Borne vidéo Borne vidéo Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexCet appareil peut convertir les signaux vidéo d’entrée à la résolution réglée pour “Résolution” dans le menu avant de les transmettre au téléviseur. (v p. 163) Signal de sortie Signal d’entrée HDMI 480i/576i 480p/576p 720p 1080i 1080p 1080p 24Hz 4K 30/25/24Hz 4K 60/50Hz HDMI 480i/576i P P P P P P P P 480p/576p P P P P P P P 720p P P P P P P 1080i P P P P P P 1080p 24Hz P P P P 1080p P P P P 4K 30/25/24Hz

La borne HDMI du panneau avant n’est pas compatible. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de dispositifs mémoire USB

Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).

Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.

Cet appareil est compatible avec les tags META WMA.

Si la taille d’image (pixels) de la pochette d’un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC) ou 349 × 349 (MPEG-4 AAC), l’appareil peut ne pas lire la musique correctement.

Formats compatibles Fréquence d’échantillonnage Débit Extension WMA

Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d’un ordinateur, risquent également d’être protégés par copyright, en fonction des paramètres de l’ordinateur.

Copyright [2012] [D&M Holdings. Inc.] Sous licence de la licence Apache, Version 2.0 (la “License”). Vous ne pouvez utiliser ce fichier que conformément aux termes de la licence. Vous pouvez obtenir un exemplaire de la Licence à la adresse http://www.apache.org/licenses/LICENSE-2.0 Dans ZONE2, il n’est pas possible de lire le signal DSD. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Nombre maximal de fichiers et de dossiers lisibles Le nombre maximal de fichiers et dossiers lisibles par cet appareil est indiqué ci-dessous. Média Élément Dispositifs mémoire USB Mémoire FAT16 : 2 GB, FAT32 : 2 TB Nombre de niveaux de répertoires

8 niveaux Nombre de dossiers 500 Nombre de fichiers

Le dossier racine est pris en compte.

Le nombre de fichiers autorisé peut varier en fonction de la capacité du dispositif mémoire USB et de la taille des fichiers. Lecture d’un périphérique Bluetooth Cet appareil prend en charge le profil Bluetooth suivant.

A2DP (Advanced Audio Distribution Profile) : Lorsqu’un périphérique Bluetooth prenant en charge ce standard est connecté, les données sonores mono et stéréo peuvent être écoutées en haute qualité.

AVRCP (Audio/Video Remote Control Profile): Lorsqu’un périphérique Bluetooth prenant en charge ce standard est connecté, le périphérique Bluetooth peut être commandé à partir de cet appareil.

À propos des communications Bluetooth La diffusion des ondes radio depuis cet appareil peut interférer avec le fonctionnement des appareils médicaux. Assurez-vous de mettre hors tension l’alimentation de cet appareil et du périphérique Bluetooth dans les endroits suivants, car les interférences des ondes radio peuvent causer des dysfonctionnements.

Les hôpitaux, trains, avions, stations essence et les endroits où des gaz inflammables sont générés

À proximité de portes automatiques et d’alarmes incendie Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLire un fichier sauvegardé sur un ordinateur ou sur un NAS

Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).

Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.

Cet appareil est compatible avec les tags META WMA.

Si la taille d’image (pixels) de la pochette d’un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC) ou 349 × 349 (MPEG-4 AAC), l’appareil peut ne pas lire la musique correctement.

Vous devez utiliser un serveur ou un logiciel serveur compatible avec la diffusion dans les formats correspondants pour lire des fichiers audio et image via un réseau.

Spécifications des fichiers pris en charge Fréquence d’échantillonnage Débit Extension WMA

Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d’un ordinateur, risquent également d’être protégés par copyright, en fonction des paramètres de l’ordinateur.

Copyright [2012] [D&M Holdings. Inc.] Sous licence de la licence Apache, Version 2.0 (la “License”). Vous ne pouvez utiliser ce fichier que conformément aux termes de la licence. Vous pouvez obtenir un exemplaire de la Licence à la adresse http://www.apache.org/licenses/LICENSE-2.0 Dans ZONE2, il n’est pas possible de lire le signal DSD. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLecture de radio Internet

Spécifications des stations radio lisibles Fréquence d’échantillonnage Débit Extension WMA 32/44,1/48 kHz 48 – 192 kbps .wma MP3 32/44,1/ 48 kHz 32 – 320 kbps .mp3 MPEG-4 AAC 32/44,1/48 kHz 16 – 320 kbps .aac/ .m4a/ .mp4 Fonction mémoire personnelle plus Les paramétrages les plus récemment utilisés (mode d’entrée, mode de sortie HDMI, mode sonore, commande de tonalités, niveau du canal, MultEQ

XT, Dynamic EQ, Dynamic Volume, Restorer et décalage audio, etc.) sont sauvegardés pour chaque source d’entrée. Les réglages “Paramètres surr.” sont mémorisés pour chaque mode son. Fonction dernière mémoire Cette fonction mémorise les réglages tels qu’ils étaient juste avant le passage en mode veille. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexModes audio et canaux de sortie S Indique les canaux de sortie audio ou les paramètres surround qu’il est possible de régler. D Indique les canaux de sortie audio. Les canaux de sortie dépendent des paramétrages du menu “Config. enceintes” (v p. 182). Mode son (v p. 110) Sortie de canaux Avant G/D Centrale Surround G/D Surround arrière G/D Avant Haut G/D Large Avant G/D Subwoofer Direct/Pure Direct (2 canaux)

DSD Direct (2 canaux)

Un signal est émis en format audio pour chaque canal contenu dans un signal d’entrée. z2 L’audio est transmis lorsque le nom du mode audio défini contient “+PLgz”.

L’audio est transmis des enceintes spécifiées dans les réglages “Audyssey DSX

”. (v p. 152) z4 L’audio est transmis lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”. (v p. 187) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexModes audio et paramètres surround Mode son (v p. 110) Paramètres surr. (v p. 144) Réglage niv Dialog

(v p. 145) Eff. basses fréq.

(v p. 145) Durée de délai

146) Niveaux des effets

146) Taille de la pièce

8 : “Modes audio et paramètres surround” (v p. 242) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMode son (v p. 110) Paramètres surr. (v p. 144) Tonalité

12 : “Modes audio et paramètres surround” (v p. 242) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexz1 Cet élément est sélectionnable lors de la lecture d’un signal Dolby TrueHD.

Cet élément est sélectionnable lors de la lecture d’un signal Dolby TrueHD, Dolby Digital ou DTS.

Cet élément est sélectionnable lors de la lecture d’un signal Dolby Digital ou DTS ou DVD-Audio. z4 Ce réglage est disponible lorsque le nom du mode audio défini contient “+PLgz”.

Lors de la lecture en mode Pure Direct, les paramètres surround sont identiques à ceux du mode Direct. z6 Ce réglage est disponible lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”. (v p. 187) z7 Ce réglage n’est pas disponible lorsque le nom du mode audio défini contient “+PLg Music” ou “+Neo:X Music”.

Ce réglage est possible lorsque le mode audio est “Cinema”. z9 Cet élément ne peut pas être défini lorsque “Dynamic EQ” est réglé sur “Marche”. (v p. 151) z10 Cet élément ne peut pas être défini lorsque “Conf.Audyssey

” n’a pas été effectuée. z11 Cet élément n’est pas réglable lorsque “MultEQ

XT” est réglé sur “Arrêt”. (v p. 150) z12 Cet élément est sélectionnable lorsque le signal d’entrée est un signal analogique, PCM 48 kHz ou 44,1 kHz. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexTypes de signaux d’entrée et modes audio correspondants F Indique le mode audio par défaut. S Indique le mode audio sélectionnable. Mode son (v p. 110)REMARQUESignaux 2 canaux Signal multi-canalAnalogique / PCM DolbyDigital(+/HD)/DTS (- HD) DSD (SuperAudio CD) PCM Multi DTS-

8 : “Types de signaux d’entrée et modes audio correspondants” (v p. 245) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMode son (v p. 110) REMARQUE Signaux 2 canaux Signal multi-canal Analogique / PCM Dolby Digital (+/HD)/ DTS (- HD) DSD (Super Audio CD) PCM Multi DTS-

10 : “Types de signaux d’entrée et modes audio correspondants” (v p. 245) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexz1 Cet élément peut être sélectionné lorsque des enceintes surround arrière sont utilisées.

Le mode “Cinema” ou “Music” peut être sélectionné. Lorsque vous utilisez une seule enceinte surround arrière, le mode “Music” est utilisé.

Cet élément peut être sélectionné lorsque des enceintes haute-avant sont utilisées.

Le mode “Cinema”, “Music” ou “Game” peut être sélectionné. Cet élément peut être sélectionné lors de l’utilisation de l’enceinte arrière surround, avant-haut ou large avant.

Le mode “Cinema”, “Music” ou “Game” peut être sélectionné.

Cet élément peut être sélectionné lorsque le signal d’entrée est un signal DTS-HD Master Audio.

Cet élément peut être sélectionné lorsque le signal d’entrée est un signal DTS-HD Hi Resolution.

Cet élément peut être sélectionné lorsque le signal d’entrée est un signal DTS 96/24.

Le mode audio par défaut pour la lecture AirPlay est Direct. z10 Cet élément peut être sélectionné lorsque les signaux d’entrée contiennent des signaux surround arrière. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexExplication des termes

L’option Dynamic EQ résout le problème de la détérioration de la qualité sonore qui accompagne les plus bas niveaux du volume en tenant compte de la perception auditive humaine et de l’acoustique de la pièce. Audyssey Dynamic EQ

fonctionne en tandem avec Audyssey MultEQ

XT pour produire un son équilibré pour tous les auditeurs à tous les niveaux sonores. Audyssey Dynamic Surround Expansion (A-DSX) Audyssey DSX

est un système d’échelle qui ajoute de nouvelles enceintes pour améliorer l’efficacité sonore surround. Commencer avec un système 5.1 Audyssey DSX

ajoute d’abord les canaux Larges pour le plus grand impact sur l’enveloppement. Les recherches sur l’ouïe humaine a prouvé que les informations provenant des canaux Larges sont beaucoup plus critiques dans la présentation d’un niveau sonore réaliste que les canaux surround arrière trouvés dans les systèmes 7.1 traditionnels. Audyssey DSX

crée ensuite une paire de canaux Hauteur pour reproduire l’acoustique suivante la plus importante et les repères perceptuels. En plus de ces nouveaux canaux Large et Hauteur, Audyssey DSX

applique le Traitement d’enveloppement surround de façon à améliorer le mélange entre les canaux avant et surround. Audyssey Dynamic Volume

Dynamic Volume résout les écarts importants de volume entre les programmes télévisés et les publicités, ainsi qu’entre les passages silencieux et bruyants des films. Audyssey Dynamic EQ

est intégré à Dynamic Volume. Aussi, si le volume de lecture est ajusté automatiquement, la réponse des graves perçue, l’équilibre tonal, l’impression surround et la clarté des dialogues restent identiques. Audyssey MultEQ

XT rectifie les problèmes d’égalisation qui équilibrent les systèmes audio. Ils peuvent ainsi offrir une qualité d’écoute maximale à tous les auditeurs dans une grande zone d’écoute. Sur la base de plusieurs mesures, MultEQ

XT calcule une solution d’égalisation qui rectifie les problèmes de temps et de réponse dans la zone d’écoute mais effectue aussi une configuration automatique et complète du système surround. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dolby Dolby Digital Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories.

5.1 canaux sont reproduits au total: 3 canaux avant (“FL”, “FR” et “C”), 2

canaux surround (“SL” et “SR”) et le canal “LFE” pour les effets de basses fréquences. Grâce à cela, il n’y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression “tri-dimensionnelle” (sensation de distance, de mouvement et de positionnement). Ceci permet d’offrir une expérience sonore surround chez vous. Dolby Digital Plus Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliore également la qualité sonore grâce à des meilleures performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d’offrir une plus grande flexibilité en fonction du signal source et de l’équipement de reproduction. Dolby Digital EX Dolby Digital EX est un format surround 6.1 canaux proposé par Dolby Laboratories qui permet aux utilisateurs de profiter chez eux du format audio “Dolby Digital Surround EX” développé conjointement par Dolby Laboratories et Lucasfilm. Les 6.1 canaux de son, y compris le canal arrière surround, procurent un placement du son et une expansion du champ du son surround améliorés. Dolby Pro Logic g Dolby Pro Logic g est une technologie de décodage de matrice conçue par Dolby Laboratories. La musique habituelle, comme celle des CD, est encodée en 5-canaux pour obtenir un effet surround excellent. Les signaux des canaux surround sont convertis en signaux pleine bande et stéréo (avec une réponse en fréquence comprise entre 20 Hz et 20 kHz ou plus) pour créer une image sonore “tri-dimensionnelle” offrant une sensation riche de présence avec toutes les sources stéréo. Dolby Pro Logic gx Dolby Pro Logic gx est une version améliorée de la technologie de décodage de matrice Dolby Pro Logic g. Les signaux audio enregistrés en 2 canaux sont décodés de façon à obtenir un son naturel ayant jusqu’à 7.1 canaux. Il y a trois modes de lecture : “Music” adapté à la lecture de la musique, “Cinema” adapté à la lecture des films et “Game” qui est optimisé pour la lecture des jeux. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDolby Pro Logic gz Dolby Pro Logic gz introduit une nouvelle dimension dans le Home Entertainment en ajoutant deux canaux haut avant. Cela prend en charge plusieurs sources, telles que les sources à 2 canaux et les sources multi- canaux 7.1/5.1. En ajoutant des enceintes hautes en haut à gauche et à droite à l’avant de l’environnement d’écoute, vous pouvez profiter d’un plus grand sentiment de diffusion spatiale et de profondeur lors de la lecture de films/musique/ jeux. Dolby Pro Logic gz, avec ses hauts canaux avant, est aussi une alternative idéale pour les intérieurs qui ne peuvent intégrer l’emplacement d’enceintes surround arrière d’un système type 7.1 canaux mais pouvant disposer d’espace sur des étagères permettant l’ajout d’enceintes hautes. Dolby TrueHD Dolby TrueHD est une technologie audio haute définition conçue par Dolby Laboratories, qui utilise une technologie de codage sans perte pour reproduire fidèlement le son des masters studio. Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits.

DTS DTS Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissante et dynamique, que vous trouverez généralement dans les plus belles salles de cinéma du monde. DTS 96/24 DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d’échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Vidéo. DTS Digital Surround DTS™ Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d’échantillonnage de 44,1 ou 48 kHz et jusqu’à 5.1 canaux de son surround discret numérique. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexDTS-ES™ Discrete 6.1 DTS-ES™ Discrete 6.1 est un format audio numérique discrete 6.1 canaux qui ajoute un canal surround arrière (SB) au son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur. DTS-ES™ Matrix 6.1 DTS-ES™ Matrix 6.1 est un format audio 6.1 canaux insérant un canal surround arrière (SB) à l’encodage de matrice par le son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur. DTS Express DTS Express est un format audio prenant en charge les faibles débits binaires (max. 5.1 canaux, 24 à 256 kbps). DTS-HD Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu’audio optionnel pour les Blu-ray Disc. Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d’échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc prennent en charge un maximum de 7.1 canaux. DTS-HD High Resolution Audio DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d’échantillonnage de 96 ou 48 kHz et jusqu’à 7.1 canaux de son numérique discret. Le débit élevé des données permet d’obtenir un son de meilleure qualité. Ce format est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux. DTS-HD Master Audio DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu’à 8 canaux audio avec une fréquence d’échantillonnage de 96 kHz et une résolution de 24 bits et jusqu’à 6 canaux audio avec une fréquence d’échantillonnage de 192 kHz et une résolution de 24 bits. Il est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux. DTS Neo:X Cette technologie de décodage de matrice utilise le décodeur DTS Neo:X pour lire une source 2 canaux ou des sources surround 5.1/6.1/7.1 canaux comme son surround 9.1 canaux maximum. Il y a trois modes de lecture : “Music” adapté à la lecture de la musique, “Cinema” adapté à la lecture des films et “Game” qui est optimisé pour la lecture des jeux. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Audio ALAC (Apple Lossless Audio Codec) Il s’agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou iPhone. Les données compressées à environ 60 – 70 % peuvent être décompressées aux mêmes données d’origine. FLAC (Free Lossless Audio Codec) FLAC signifie Free lossless Audio Codec, et représente un format de fichier audio libre sans perte. Sans perte signifie que le son est compressé sans perte de qualité. La licence FLAC est indiquée ci-dessous. Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:

CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. LFE Abréviation de Low Frequency Effect, un canal de sortie accentuant l’effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profondes de 20 Hz à 120 Hz vers le(s) subwoofer(s) du système. MP3 (MPEG Audio Layer-3) Il s’agit d’un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo “MPEG-1”. Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d’un CD musical. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexMPEG (Moving Picture Experts Group), MPEG-2, MPEG-4 Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux vidéo et audio. Les normes vidéo sont notamment “MPEG-1 Video”, “MPEG-2 Video”, “MPEG-4 Visual”, “MPEG-4 AVC”. Les normes audio sont notamment “MPEG-1 Audio”, “MPEG-2 Audio”, “MPEG-4 AAC”. WMA (Windows Media Audio) Il s’agit de la technologie de compression audio mise au point par la société Microsoft. Les données WMA peuvent être encodées à l’aide de Windows Media

Player. Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement. Fréquence d’échantillonnage L’échantillonnage consiste à effectuer une lecture d’une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l’onde lors de chaque lecture dans un format numérisé (produisant un signal numérique). Le nombre de lectures effectuées en une seconde est appelée “fréquence d’échantillonnage”. Plus cette valeur est grande, plus le son reproduit est proche du son original. Impédance des enceintes C’est une valeur de résistance en courant alternatif, indiquée en Ω (ohms). Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible. Fonction de normalisation de dialogue Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS ou DTS-HD. Elle corrige automatiquement le niveau du signal standard des différentes sources programmes. Gamme dynamique La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l’appareil. Mixage réducteur Cette fonction réduit le nombre de canaux d’audio surround et effectue la lecture en fonction de la configuration du système. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Vidéo ISF ISF (Imaging Science Foundation) est un organisme qui certifie les techniciens vidéo qui sont ensuite qualifiés pour effectuer l’étalonnage et l’ajustement en fonction des conditions d’installation. Elle permet également de définir les normes de qualité pour l’optimisation de périphérique de performances vidéo. Progressif (balayage séquentiel) Il s’agit d’un système de balayage du signal vidéo permettant d’afficher 1 trame de vidéo comme une image. Ce système restitue des images avec moins de bruit de fond et sans bord flou comparé au système entrelacé.

Réseau AES (Advanced Encryption Standard) Il s’agit d’un standard de cryptage de nouvelle génération qui remplace les standards DES et 3DES actuels, appelé à être couramment appliqué à l’avenir dans les LAN sans fil grâce à son haut niveau de sécurité. Il utilise l’algorithme “Rijndael” conçu par deux cryptographes belges pour diviser les données en blocs de longueur fixe et crypter chaque bloc. Il supporte des longueurs de données de 128, 192 et 256 bits, ainsi que des longueurs de clé de 128, 192 et 256 bits, permettant une sécurité de cryptage extrêmement élevée. AirPlay AirPlay envoie (lit) le contenu enregistré dans iTunes ou sur un iPhone/ iPod touch/iPad à un appareil compatible via le réseau. DLNA DLNA et DLNA CERTIFIED sont des marques commerciales et/ou des marques de service de Digital Living Network Alliance. Certains contenus risquent d’être incompatibles avec les autres produits DLNA CERTIFIED

Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexTKIP (Temporal Key Integrity Protocol) Il s’agit d’une clé de réseau utilisée pour WPA. L’algorithme de cryptage est le RC4, le même que celui du WEP, mais le niveau de sécurité est accru par le changement. vTuner Il s’agit d’un serveur de contenu en ligne pour la Radio Internet. Pour plus de détails sur ce service, rendez-vous sur le site ci-dessous. Site Web vTuner : http://www.radiodenon.com Ce produit est protégé par certains droits sur la propriété intellectuelle de Nothing Else Matters Software et BridgeCo. L’utilisation ou la distribution d’une telle technologie hors de ce produit est interdite sans une licence de Nothing Else Matters Software et BridgeCo ou d’un subsidiaire agréé. Clé WEP (Clé réseau) Il s’agit d’une clé utilisée pour le cryptage des données pendant leur transfert. Sur cet appareil, la même clé WEP est utilisée pour le cryptage et le décryptage des données et il est donc nécessaire de définir la même clé WEP sur les deux appareils afin de pouvoir établir la communication entre eux. Wi-Fi

La certification Wi-Fi garantit une interopérabilité testée et approuvée par la Wi-Fi Alliance, un groupe de certification de l’interopérabilité entre les appareils LAN sans fil. WPA (Wi-Fi Protected Access) Il s’agit d’une norme de sécurité établie par la Wi-Fi Alliance. Outre le SSID (nom de réseau) et la clé WEP (clé de réseau), il utilise également une fonction d’identification de l’utilisateur et un protocole de cryptage pour renforcer la sécurité. WPA2 (Wi-Fi Protected Access 2) Il s’agit d’une nouvelle version de WPA établie par la Wi-Fi Alliance, compatible avec un cryptage AES plus sûr. WPA-PSK/WPA2-PSK (Pre-shared Key) Il s’agit d’un système simple d’authentification mutuelle lorsqu’une chaîne de caractères prédéfinis correspond au point d’accès et au client du LAN sans fil. WPS (Wi-Fi Protected Setup) Il s’agit d’une norme établie par la Wi-Fi Alliance pour faciliter la configuration des connexions sans fil LAN et des dispositifs de sécurité. Il existe deux méthodes : bouton-poussoir et code PIN (Personal Identification Number). Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexNoms de réseau (SSID: Security Set Identifier) Lors de la formation de réseaux locaux sans fil, des groupes sont formés pour éviter les interférences, le vol de données, etc. Ces groupes sont basés sur “SSID (noms de réseau)”. Pour améliorer la sécurité, une clé WEP est configurée de façon à ce que la communication ne soit pas disponible à moins que le “SSID” et la clé WEP correspondent. Ce mode est particulièrement adapté pour construire temporairement un réseau simplifié. Modem L’appareil qui se connecte à votre fournisseur d’accès à Internet et est très souvent fourni avec le service. Certains sont souvent intégrés avec un routeur.

Media Player iTunes iTunes est le nom du lecteur multimédia fourni par Apple Inc. iTunes est le nom du lecteur multimédia fourni par Apple Inc. Cela permet la gestion et la lecture de contenus multimédias comprenant de la musique et des films. iTunes prend en charge de nombreux formats de fichiers principaux, y compris AAC, WAV et MP3. Windows Media Player Il s’agit d’un lecteur multimédia distribué gratuitement par Microsoft Corporation. Il peut lire des listes de lecture créées avec la version 11 ou ultérieure de Windows Media Player, ainsi que des fichiers au format WMA, WAV et autre. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Others App Store App Store est un site exploité par Apple Inc. qui vend des logiciels d’application pour des appareils tels que l’iPhone ou iPod touch. HDCP Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d’auteur crypte les signaux pour empêcher la copie illicite du contenu. ZONE2 L’appareil peut être utilisé dans une autre pièce que celle dans laquelle il est installé (MAIN ZONE) (lecture en ZONE2). La pièce permettant la lecture en ZONE2 est appelée ZONE2. MAIN ZONE La pièce dans laquelle se trouve l’appareil est appelée MAIN ZONE. Appariement L’appariement (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périphérique Bluetooth à cet appareil à l’aide de la technologie Bluetooth. Lorsque les appareils sont appariés, ils s’authentifient mutuellement et peuvent se connecter sans mauvaises connexions. Lors de l’utilisation de la connexion Bluetooth pour la première fois, vous devez apparier l’appareil et le périphérique Bluetooth qui doit être connecté. Cet appareil peut stocker des informations d’appariement pour un maximum de 8 périphériques. Circuit de protection Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu’une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque. Si un dysfonctionnement se produit sur cet appareil, le témoin d’alimentation clignote en rouge et l’appareil passe en mode veille. Contents Connexions Lecture Réglages Conseils Annexe

Les utilisateurs individuels sont autorisés à utiliser des iPhone, iPod, iPod classic, iPod nano, iPod shuffle, et iPod touch pour la copie privée et la lecture de contenu non protégé par droits d’auteur et de contenu dont la copie et la lecture est permise par la loi. La violation des droits d’auteur est interdite par la loi.

Fabriqué sous licence Audyssey Laboratories™, avec brevets américains et étrangers en instance. Audyssey MultEQ

sont des marques déposées d’Audyssey Laboratories. La marque et les logos Bluetooth

sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs. Fabriqué sous licence de Dolby Laboratories. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index. Fabriqués sous licence sous brevets américains numéros : 5,956,674; 5,974,380; 5,978,762; 6,487,535; 6,226,616; 7,212,872; 7,272,567; 7,668,723; 7,392,195; 7,930,184; 7,333,929; 7,548,853; 7,003,467; 7,283,634; & autres brevets américains et internationaux publiés & en instance. DTS, le logo correspondant, ainsi que DTS-HD et le logo correspondant, sont des marques déposées. DTS Neo:X | 7.1 est une marque commerciale de DTS, Inc. Le produit inclut le logiciel. ©2012 DTS, Inc. Tous droits réservés.

Le logo Wi-Fi CERTIFIED est une marque commerciale déposée de l’Alliance Wi-Fi. La certification WiFi fournit l’assurance que le périphérique a passé le test d’interopérabilité effectués par l’Alliance Wi-Fi, un groupe qui atteste de l’interopérabilité entre les dispositifs de réseau local sans fil.

Adobe, le logo Adobe et Reader sont des marques de commerce ou des marques déposées d’Adobe Systems Incorporated aux États-Unis et dans d’autres pays. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexSpécifications

Amplificateur de puissance Puissance nominale: Avant: 105 W + 105 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 135 W + 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Centrale: 105 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Surround: 105 W + 105 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 135 W + 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Surround arrière : 105 W + 105 W (8 Ω/ohms, 20 Hz – 20 kHz avec 0,08 % T.H.D.) 135 W + 135 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.) Bornes de sortie: 4 – 16 Ω/ohms

Panneau avant Affichage Panneau arrière Télécommande Index0 Numérique Sortie N/A: Sortie nominale — 2 V (en lecture à 0 dB) Distorsion harmonique totale — 0,008 % (1 kHz, à 0 dB) Ratio S/B — 102 dB Gamme dynamique — 100 dB Entrée numérique: Format — Interface audio numérique

Gamme de fréquence de réception : 87,5 MHz – 108,0 MHz 522 kHz – 1611 kHz Sensibilité efficace : 1,2 μV (12,8 dBf) 18 μV 50 dB sensibilité: MONO ― 2,8 μV (20,2 dBf) Ratio S/B : MONO ― 70 dB (IHF-A chargée, mode Direct) STEREO ― 67 dB (IHF-A chargée, mode Direct) Distorsion: MONO ― 0,7 % (1 kHz) STEREO ― 1,0 % (1 kHz) Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Section du réseau local sans fil Type de réseau (normes LAN sans fil): Conforme au Wi-Fi

CERTIFIED et le logo du produit Wi-Fi CERTIFIED sont des marques commerciales déposées de l’Alliance Wi-Fi. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Section Bluetooth Système de communication : Bluetooth Version 2.1 + EDR (Enhanced Data Rate) Puissance de transmission : Maximum 2,5 mW (Classe 2) Portée de communication maximale : Environ 10 m dans la ligne de vision

La plage de communication réelle varie suivant l’influence de facteurs tels que les obstacles entre les appareils, les ondes électromagnétiques émises par les fours à micro-ondes, l’électricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de l’antenne, le système d’exploitation, le logiciel de l’application, etc.

Général Alimentation: CA 230 V, 50/60 Hz Consommation électrique : 600 W Consommation électrique en mode veille : 0,1 W Consommation électrique en mode CEC veille : 0,5 W Consommation électrique en mode veille réseau : 2,7 W Pour des raisons d’amélioration, les caractéristiques et l’apparence sont susceptibles d’être modifiées sans avertissement préalable. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Indexo Dimensions (Unité : mm)

Poids : 11,1kg Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande IndexLicence Cette section décrit la licence logicielle utilisée pour cet appareil. Pour s’assurer d’un contenu correct, l’original (anglais) est utilisé.

Panneau avant Affichage Panneau arrière Télécommande Indexo Informations sur la licence pour le logiciel utilisé dans cet appareil À propos des licences GPL (GNU-General Public License) et LGPL (GNU Lesser General Public License) Ce produit utilise le logiciel GPL/LGPL et le logiciel conçu par d’autres entreprises. Après l’achat de ce produit, vous pourrez vous procurer, modifier ou distribuer le code source du logiciel GPL/LGPL utilisé avec ce produit. Denon fournit le code source basé sur les licences GPL et LPGL au coût réel à la demande de notre centre de service client. Cependant, notez que nous ne fournissons aucune garantie en ce qui concerne le code source. Veuillez également noter que nous n’offrons aucune aide pour le contenu du code source. Contents Connexions Lecture Réglages Conseils Annexe

Panneau avant Affichage Panneau arrière Télécommande Index. www.denon.com D&M Holdings Inc. 3520 10345 01AD
