MANUAL DE UTILIZADOR WMN460UTD SAMSUNG

Precauções de segurança 01 Precauções de segurança

Introdução 02

02 Prender o suporte

03 Montar o suporte

06 Colocar os monitores

10 Retirar os monitores

Desembalar

① ao monitor

b numa parede

Sintonização

fina

Especificações do produto 11 Especificações do produto

Ilustrações do produto 12 Ilustrações do produto

13

Ilustrações

Precauções de segurança

As informações aqui presentes têm como objectivo a sua segurança e evitar quaisquer perdas de propriedade. Leia as instruções com atenção para utilizar correctamente o produto.

Aviso

Caso não preste a devida atenção às instruções aqui presentes, podem ser provocados ferimentos graves ou até mesmo a morte.

Este sinal obrigatório é utilizado para realizar as instruções que devem ser seguidas com maior atenção.

1. Contacte um técnico de instalações, autorizado pelo seu revendedor, para efectuar a instalação.

- A instalação efectuada por alguém que não seja um profissional pode provocar ferimentos.

Se estiver a pensar em deslocar ou substituir o produto depois da instalação, contacte um técnico de instalações autorizado pelo seu revendedor.

Depois da instalação, não aplique força excessiva ou pressão sobre o produto.

1. Não deixe as crianças brincarem perto do produto.

- Podem bater com a cabeça ou com o corpo num canto do produto e provocar ferimentos.

1. Tenha cuidado para não deixar a parte posterior do produto bater contra a parede quando for rodada ou quando ajustar o ângulo.

- Pode proteger a parede e o produto de quaisquer danos, aplicando uma esponja a cada um dos cantos do produto.

1. Não instale o produto numa parede que não possa suportar o peso do produto.

- O produto pode cair, e danificar-se ou provocar ferimentos.

1. Os produtos instalados em áreas pouco comuns, invulgares, ou extremas, podem estar sujeitos a problemas a nível de desempenho, devido ao ambiente envolvente. Contacte o centro de assistência técnica da Samsung antes de instalar o produto numa das seguintes áreas:

- Áreas expostas a uma grande quantidade de partículas finas ou humidade, químicos, temperaturas extremas, elevado grau de humidade, automóveis, etc.

Desembalar

Suporte para montagem do monitor a) Suporte para montagem na parede b)

Parafusos ⓐ (M8 X 60mm) : x4

Parafusos para madeira (M5 X 50mm) : x8

Parafusos ⓑ (M8 X 30mm) : x4

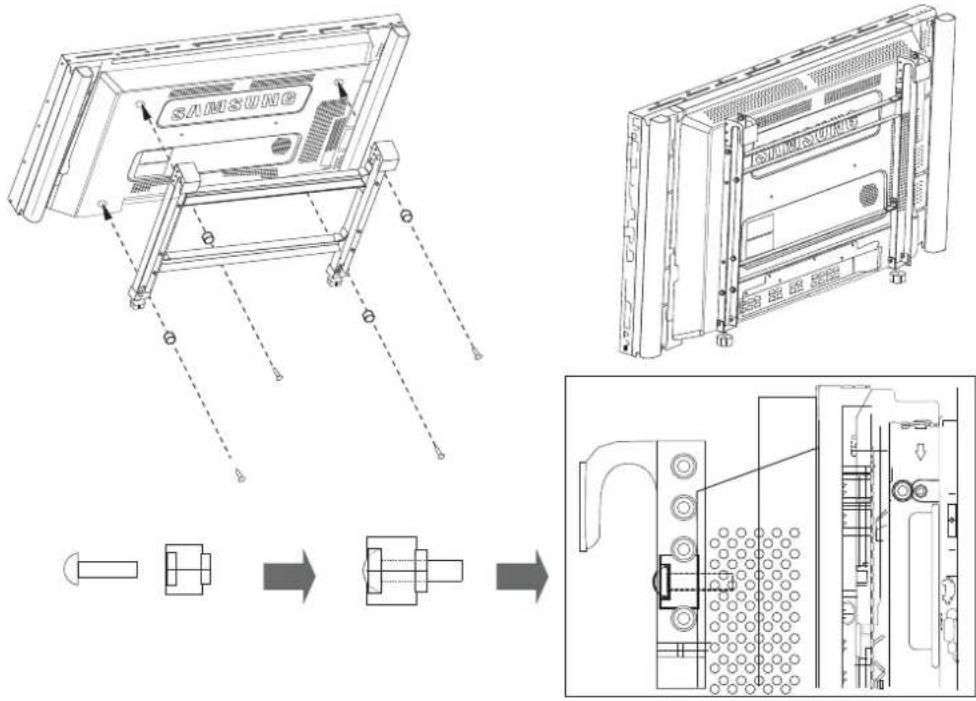

Prender o suporte ⓐ ao monitor

1. Reúna os quatro parafusos ⓐ e os respectivos fixadores e aperte-os para fixar o suporte ⓐ ao monitor, conforme apresentado na imagem abaixo.

SAMSUNG

Aviso

Montar o suporte ⓑ numa parede

1. Fixe bem o suporte ⑥ na parede utilizando os parafusos para madeira.

※ Como apertar um parafuso

Faça um furo utilizando um berbequim com broca de 3X50.

Limpe o interior do furo.

Aperte o parafuso para madeira no furo.

※ Quando fizer um furo na parede, confirme que a broca e o berbequim correspondem ao diâmetro especificado. Caso contrário poderão ocorrer falhas de segurança.

Aviso

1. Verifique a resistência da parede, e reforce-a no caso de esta não ser suficientemente resistente.
2. Os parafusos fornecidos destinam-se à aplicação em madeira.
3. Verifique a parede e utilize os parafusos adequados de acordo com o material da mesma, como por exemplo mármore, chapa de aço ou betão.

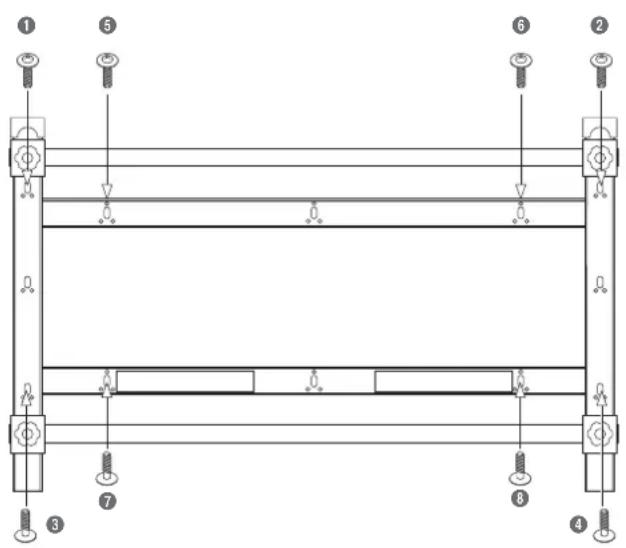

Aperte os parafusos tal como apresentado imagem, com a ordem de ① a ⑧.

Se encontrar dificuldades ao apertar os parafusos em furos específicos, aperte-os nos furos adjacentes.

☆ Instalar o Video Wall

A instalação do Video Wall deve ser efectuada por duas ou mais pessoas.
Os acopladores são apenas utilizados na instalação do Video Wall de modo a deixar um espaço entre os monitores que constituem o Video Wall. Não os aplique quando utilizar apenas um monitor.

Aviso

1. Antes de instalar o Video Wall, verifique a resistência da parede, tendo em conta o peso total do monitor e dos suportes que pretende instalar.
2. Peso de um monitor: 30 kg
3. Peso de um suporte: 7 kg

4. Se pretende instalar o Video Wall, isso representa quatro ou mais camadas; tenha também em conta o sistema de ar condicionado. Consulte um perito antes da instalação, uma vez que o aquecimento dos monitores pode causar problemas.

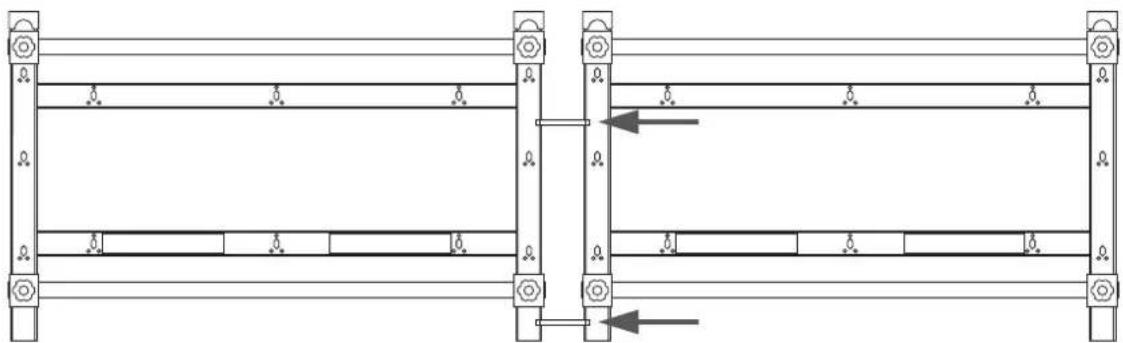

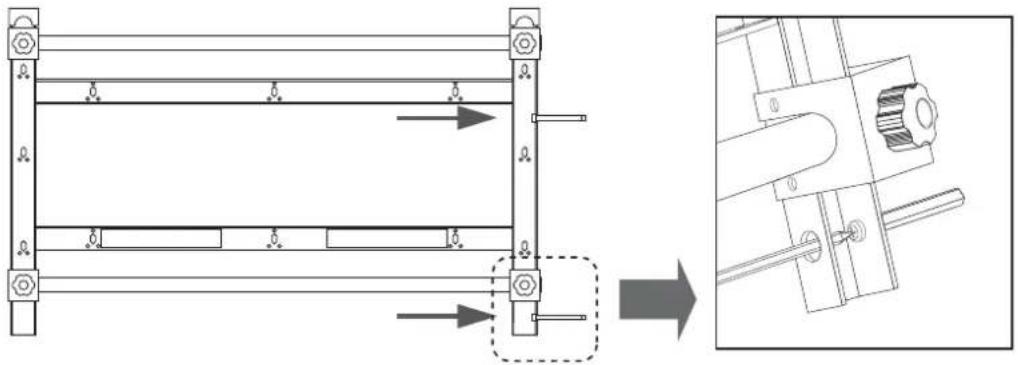

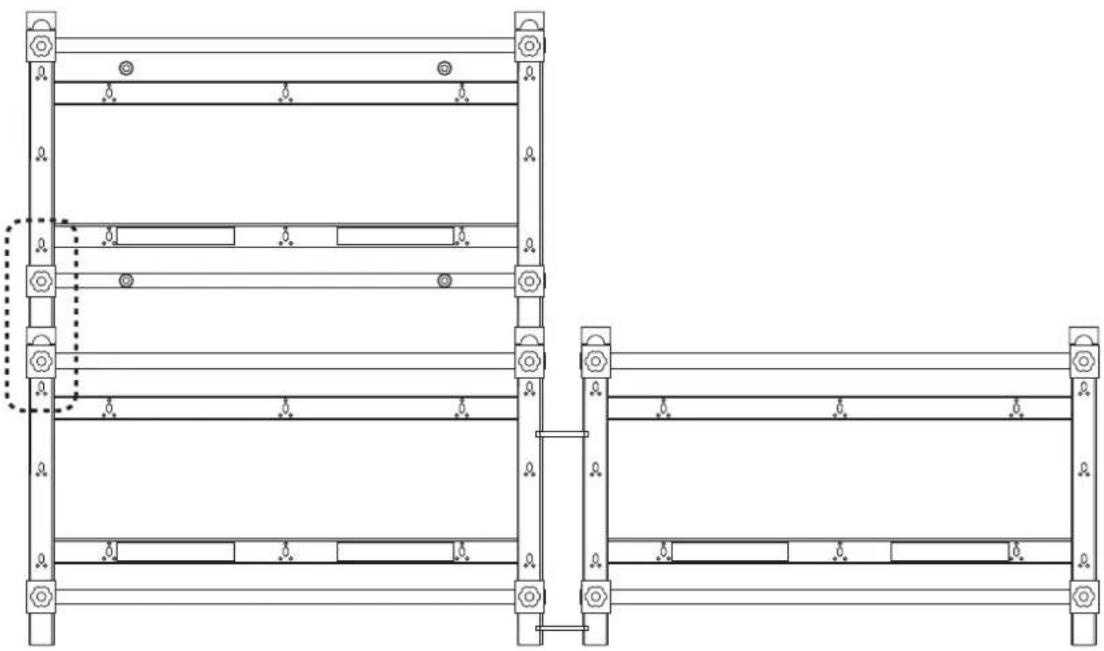

5. Fixe os dois acopladores à parte do meio e inferior do suporte ⑥, respectivamente.

Aperte os dois parafusos ⓑ ao suporte ⓑ.

(Este processo deve ser efectuado por duas ou mais pessoas.)

Depois de fixar bem, prenda o conjunto à parede seguindo o passo 1.

Aperte bem os parafusos de modo a que não hajam espaços entre os acopladores e o suporte ⑥.

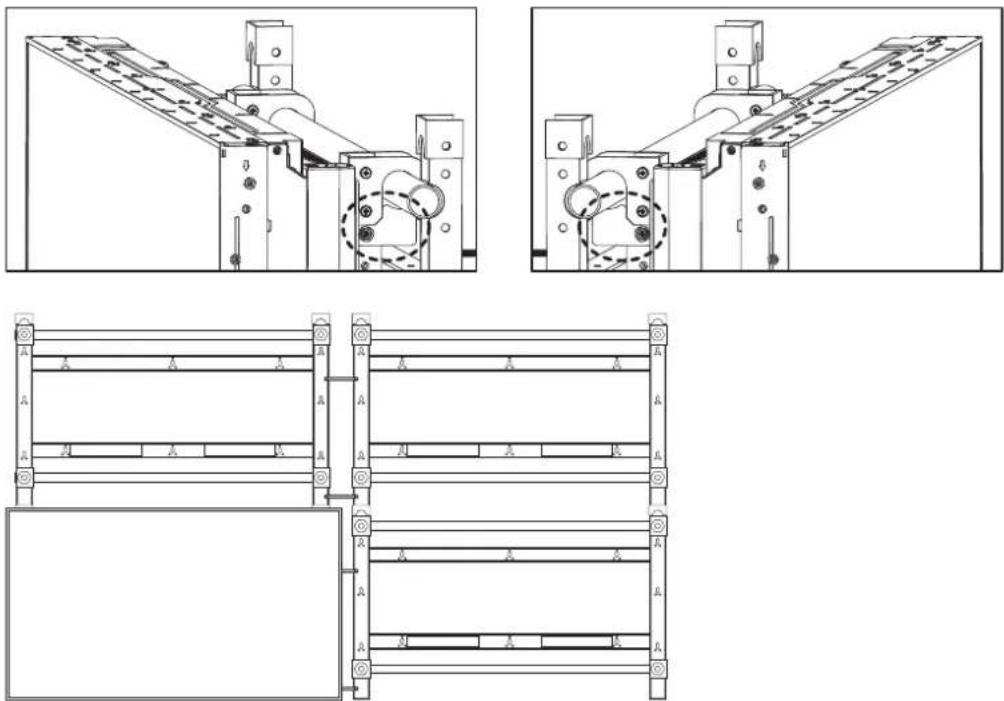

1. Para alinhar na vertical, introduza os pernos do suporte ③ na totalidade até à parte superior do suporte ①, para combinar os dois suportes.

Conforme é apresentado nas imagens, a parte inferior do suporte ③ deve ser completamente introduzida na parte superior do suporte ①.

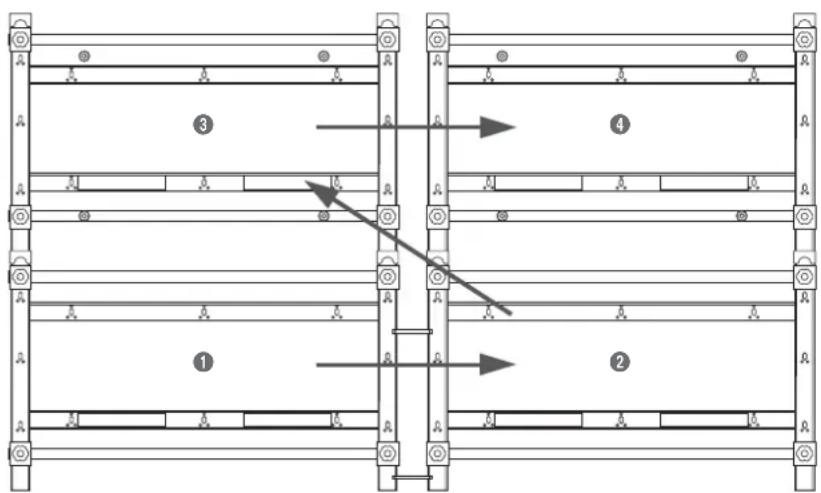

1. Seguindo os passos 2 a 4, fixe o suporte ao local ④.

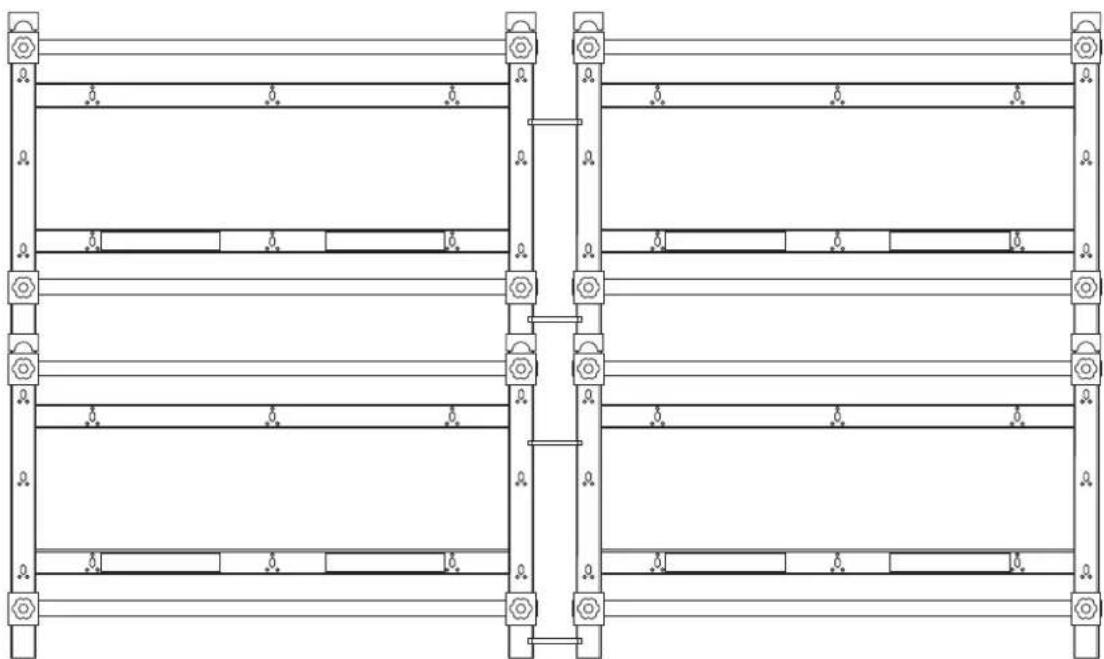

Aumente o número de suportes, seguindo os passos acima descritos.

Colocar os monitores

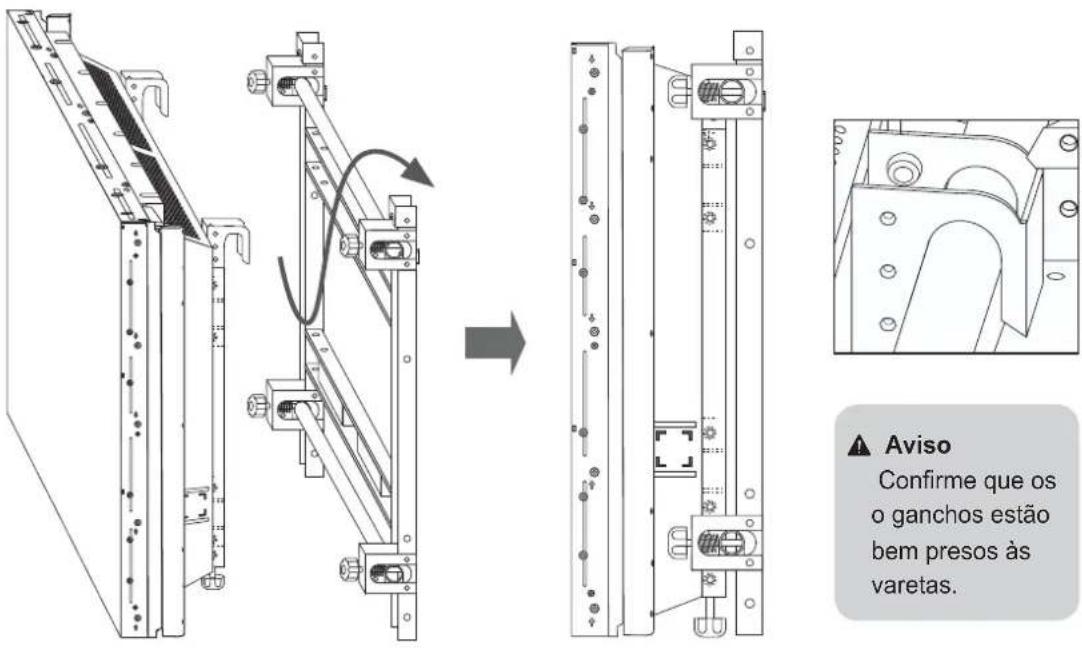

1. Prenda os ganchos do suporte ① do monitor às varetas do suporte de montagem na parede ⑥.

Aviso

Confirme que os o ganchos estão bem presos às varetas.

Aviso

Ao manusear o monitor, não pressione o painel com as mãos. Caso contrário, pode partir o painel.

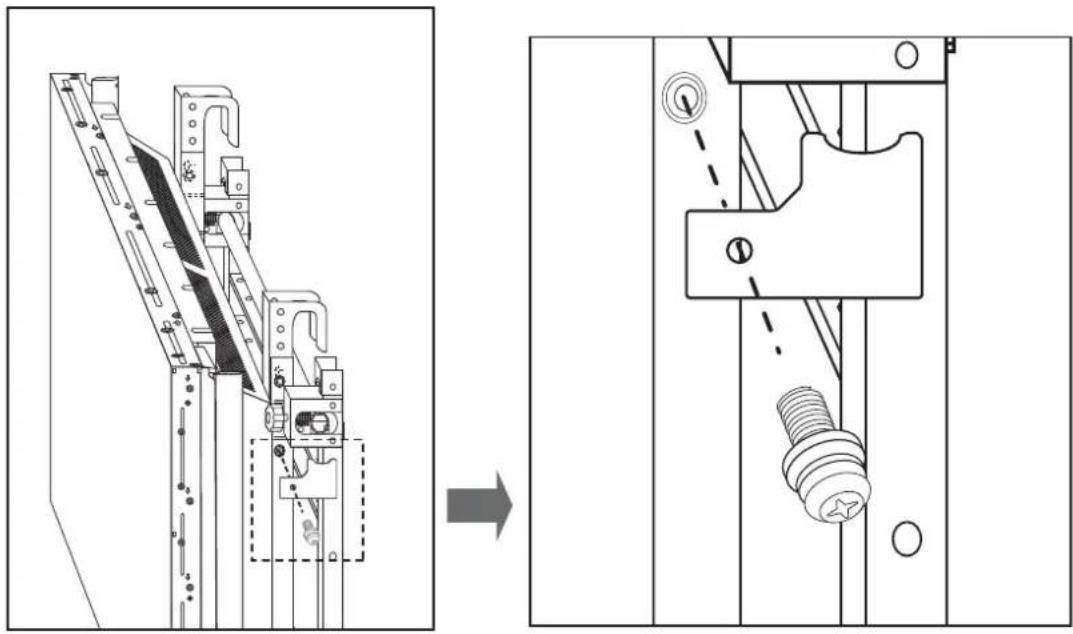

1. Para evitar que o monitor se solte, prenda os fixadores de segurança utilizando os parafusos ©. Prenda-os em ambos os lados.

Uma vez que o monitor pode cair durante a instalação, prenda os fixadores de segurança em ambos os lados.

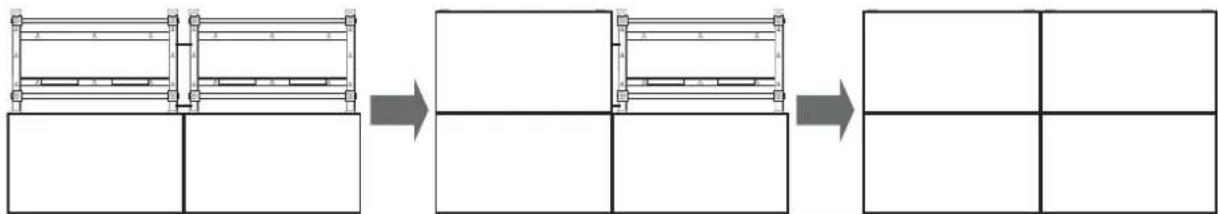

1. Coloque o monitor no respectivo suporte seguindo os passos 1 e 2.

Tenha cuidado para não entalar os dedos durante a instalação.

Sintonização fina

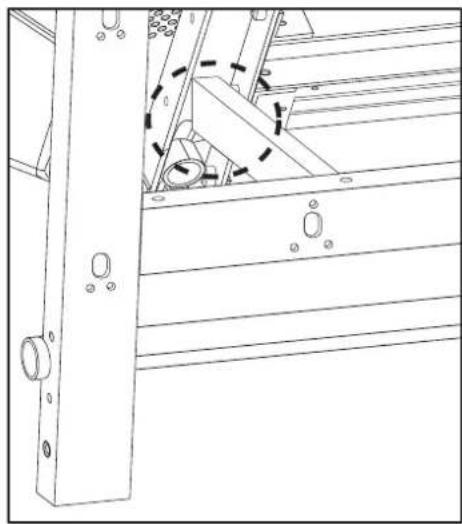

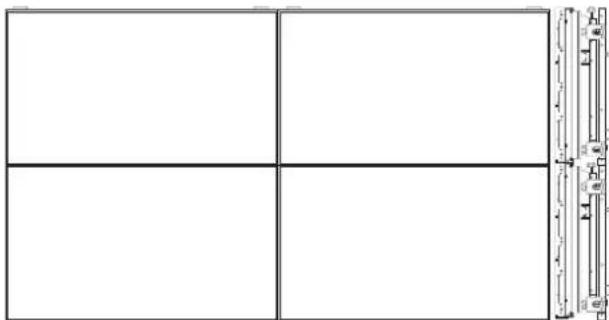

Depois de colocar os monitores, caso não estejam alinhados correctamente, ajuste-os utilizando os parafusos de sintonização fina que se encontram nos suportes.
Confirme que não existem diferenças a nível de altura ou de espaços entre os monitores.

1. Corrigir a diferença de altura entre a parte frontal e posterior de um monitor.

Se rodar o parafuso de sintonização fina no sentido dos ponteiros do relógio ou no sentido oposto, desloca respectivamente o monitor para trás ou para a frente.

O movimento máximo dos parafusos de sintonização fina é de 10 mm.

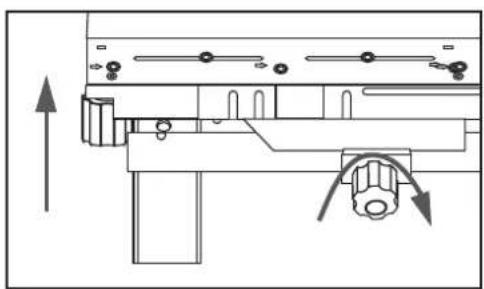

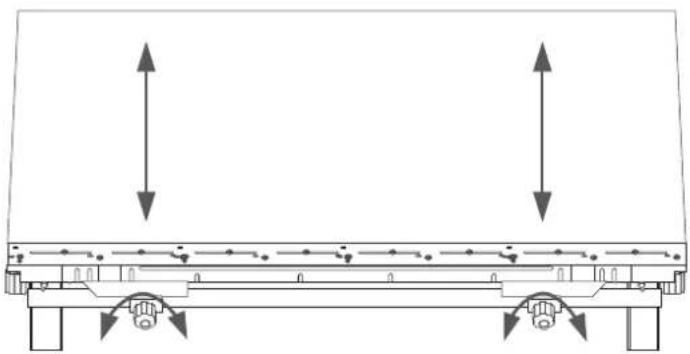

Se rodar o parafuso de sintonização fina, na parte inferior do monitor, no sentido dos ponteiros do relógio ou no sentido oposto, desloca respectivamente o monitor para cima ou para baixo.

Baixar o monitorElevar o monitor

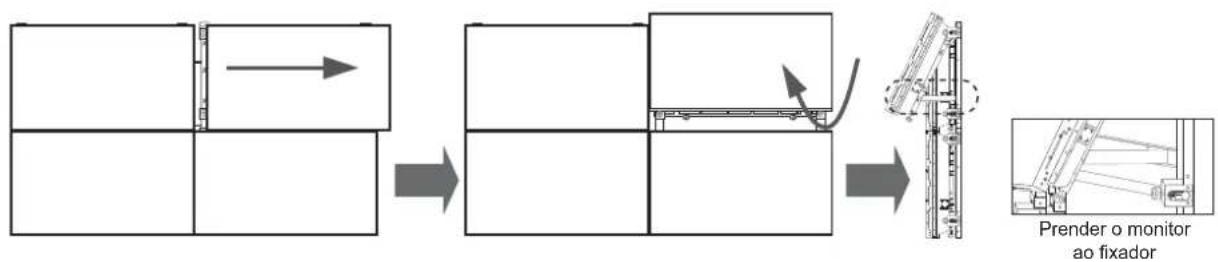

① Desloque o monitor até criar um espaço suficientemente grande para que possa assentar bem a sua mão.
② Rode o monitor revelando o fixador preso ao suporte e prenda o monitor ao fixador.
③ Rode o parafuso de sintonização fina para corrigir a diferença de altura.
④ Repita os passos ① a ③ até obter o resultado ideal.

1. Tenha cuidado para não entalar os dedos durante a instalação.
2. Confirme que o fixador está preso ao suporte de montagem do monitor ⑥.

Retirar os monitores

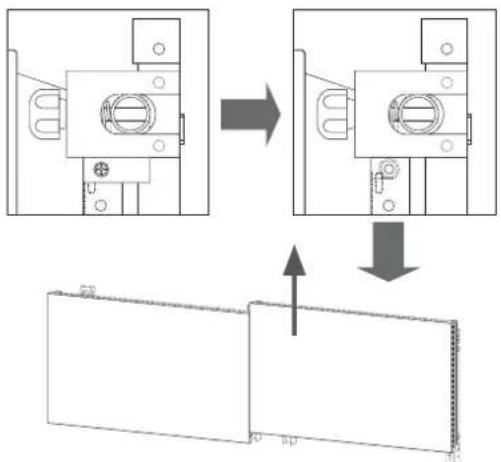

1. Retirar os monitores superiores

Desaperte os parafusos que prendem os fixadores de segurança e eleve os monitores desencaixando-os do video wall.

Antes de retirar os monitores, confirme que todos os cabos respectivos estão desligados.

2. Retirar os monitores inferiores

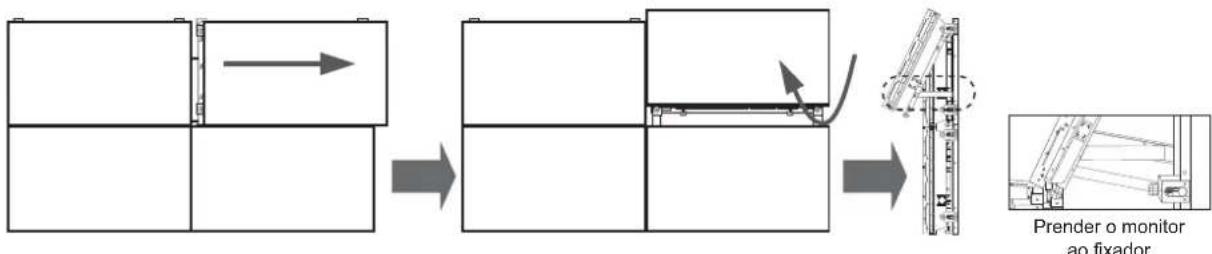

① Desloque o monitor que pretende retirar, rode e prenda-o ao fixador.


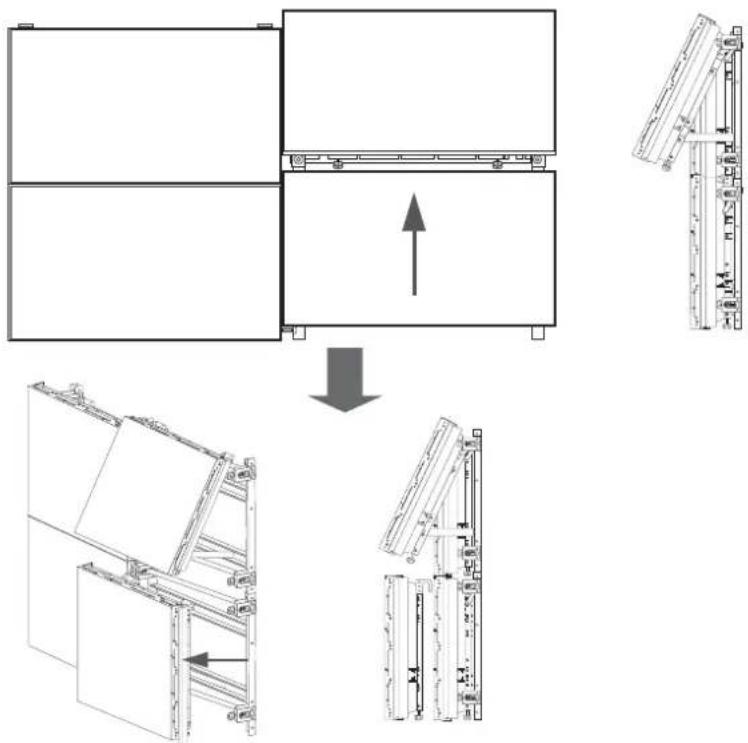

② Remova os fixadores de segurança do monitor e eleve o monitor para retirá-lo do video wall, conforme apresentado na imagem abaixo.


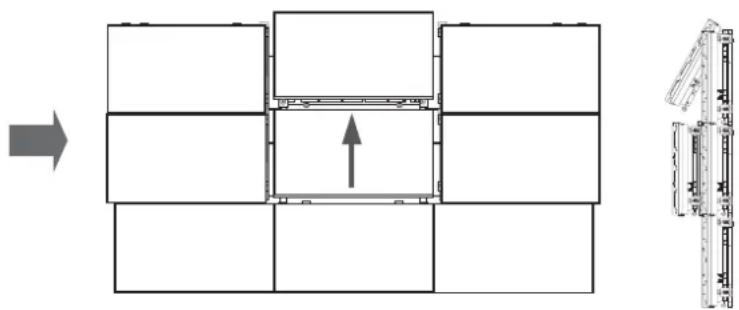

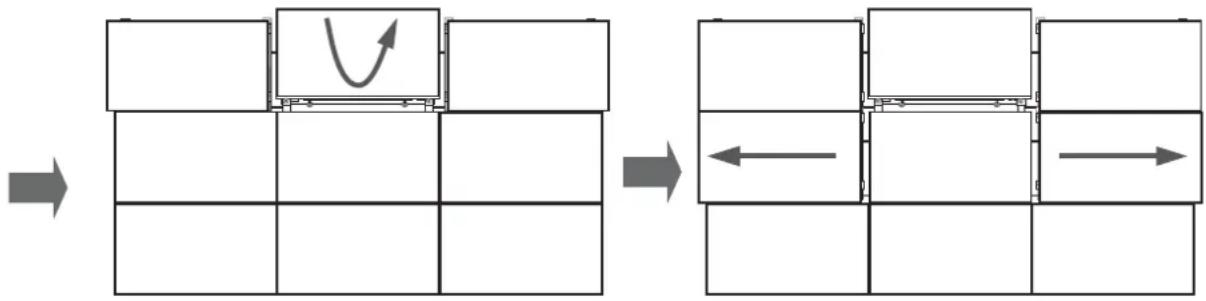

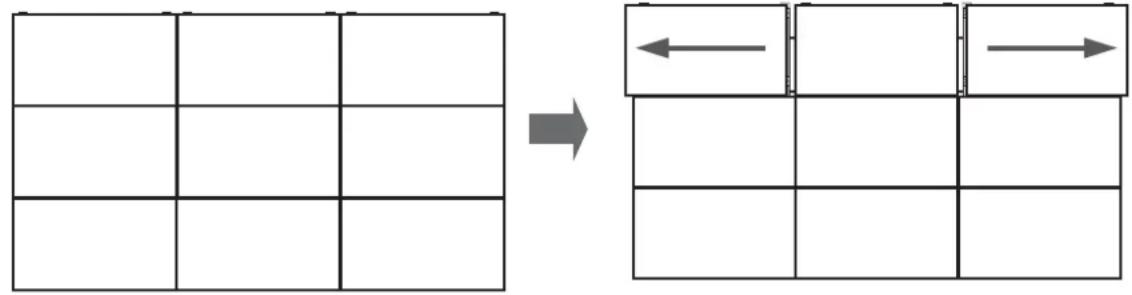

3. 3. Retirar o monitor do meio do Video Wall 3X3

1. Desloque o monitor da esquerda e da direita na camada superior até criar um espaço suficientemente grande para que possa assentar bem a sua mão.

1. Rode o monitor do meio para prendê-lo ao fixador.

2. Desloque o monitor da esquerda e da direita na camada do meio, seguindo o passo 1.

1. Eleve o monitor do meio para retirá-lo do video wall.

Especificações do produto

Dimensões (mm) W955 X H590,5	X D93
Peso (kg) 7
Suporte VESA para montagem na parede (mm)	600 X 400

⚠️ Atenção

Para um melhor desempenho, tanto o exterior como as especificações do produto estão sujeitos a alterações sem aviso prévio.

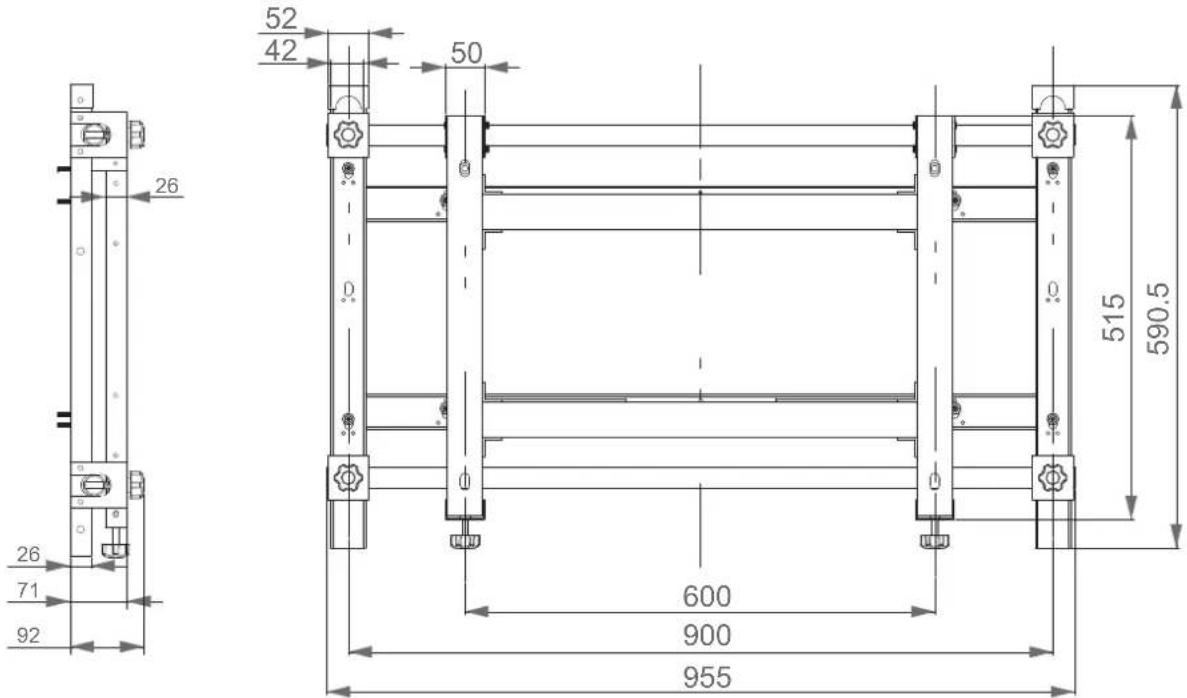

Ilustrações do produto

26 71 92 52 42 50 0 600 900 955 515 590.5

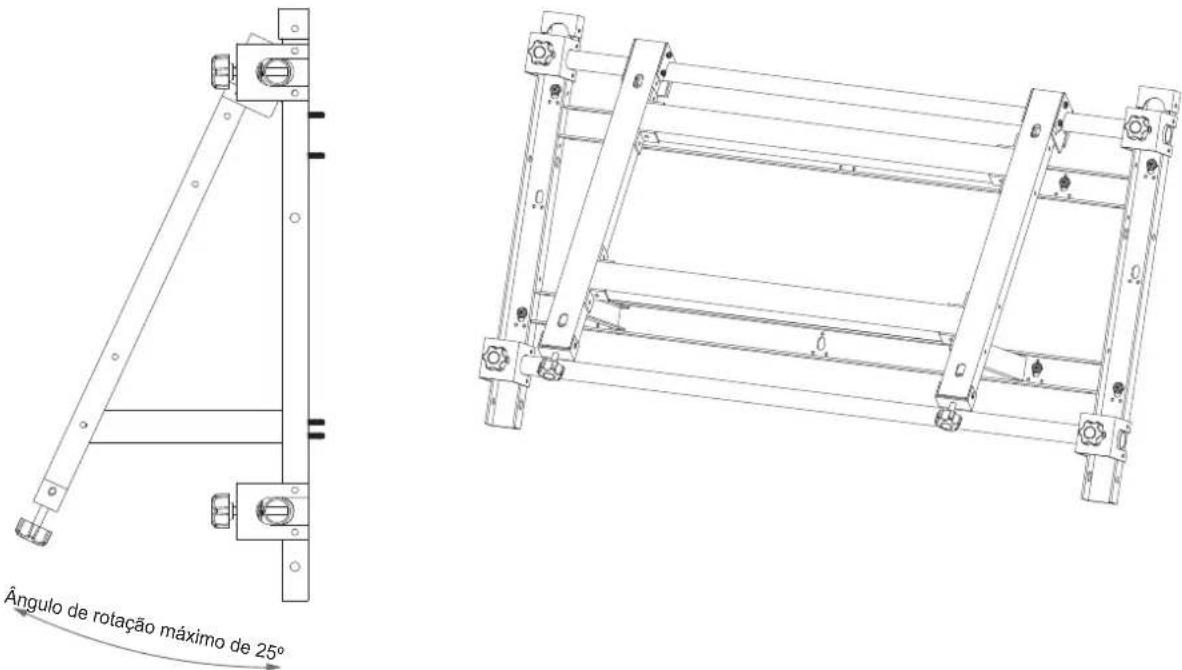

Ângulo de rotação máximo de 25°

Ilustrações

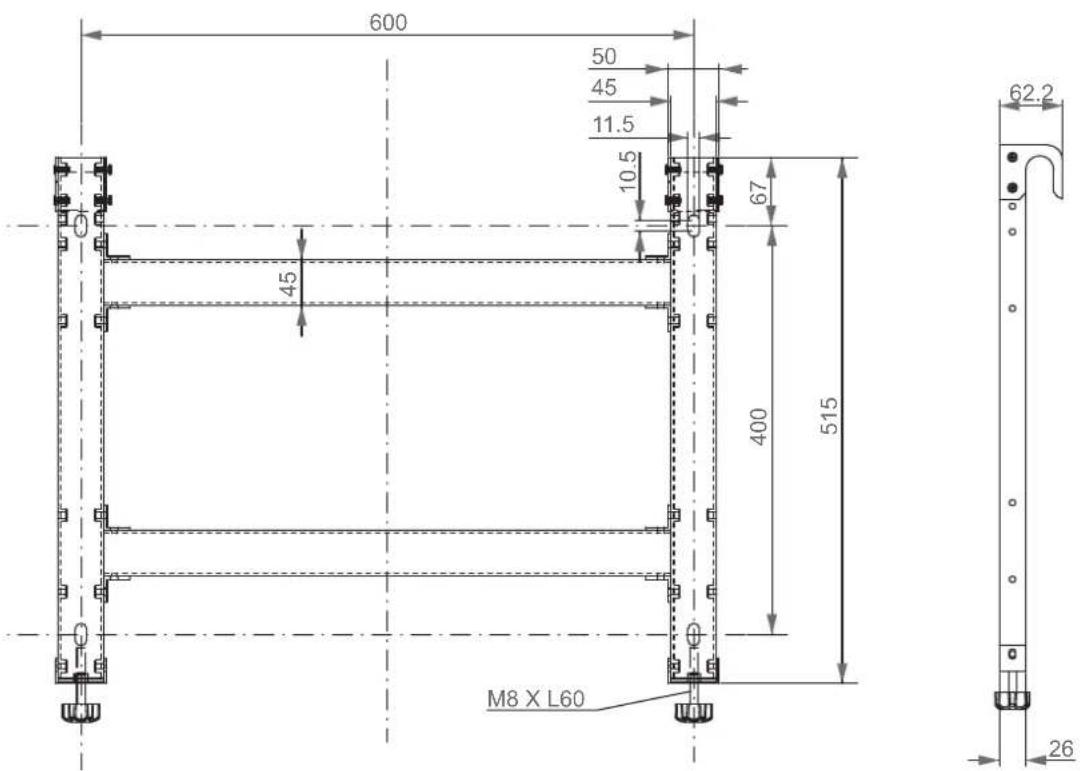

1. Suporte para montagem do monitor ⓐ


600 50 45 11.5 10.5 67 45 400 515 M8 X L60 26 62.2

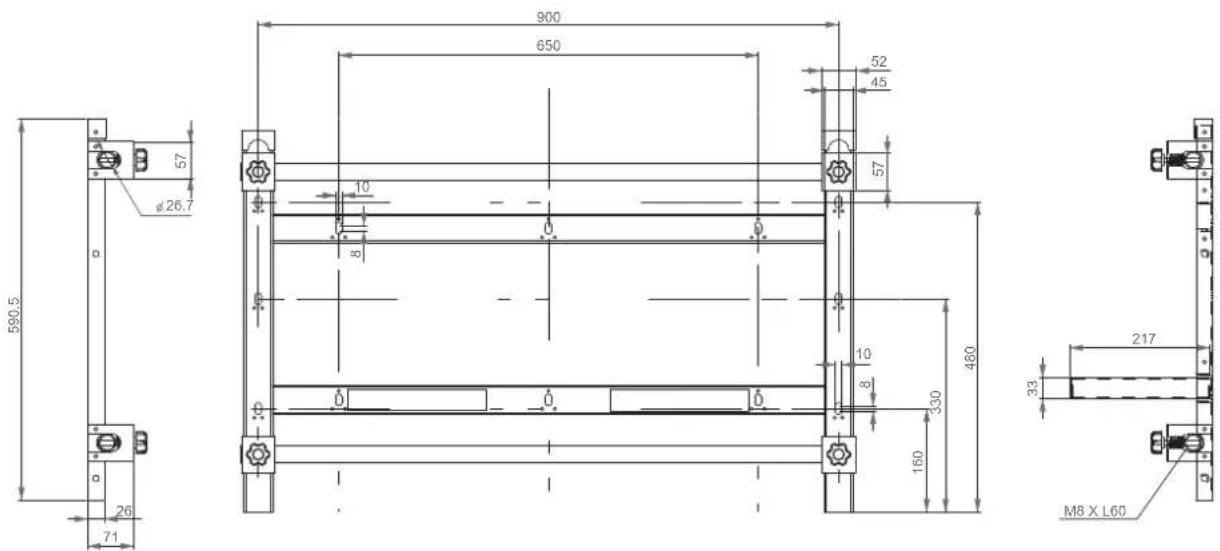

1. Suporte para montagem na parede ⓑ


900 650 52 45 57 26.7 10 8 590.5 26 71 10 8 330 480 160 33 217 M8 X L60
