Termék típusa	Falra szerelhető síkképernyős tartó
Márka	Samsung
Modell	WMN460UTD
Méretek (Sz x M x Mé)	955 x 590.5 x 93 mm
Súly	7 kg
Kompatibilis VESA szabvány	600 x 400 mm
Anyag	Acél
Szín	Fekete
Maximális terhelés képernyőnként	30 kg
Használat	Beltéri
Telepítés	Fali (rögzítés a falhoz és a monitorhoz)
Beállítások	Magasság és mélység (beállítócsavarok, 10 mm-es tartomány)
Fő funkciók	Egyedi monitor vagy videófal (akár 3x3) tartó
Biztonság	Biztonsági rögzítők és leesésgátló csavarok
Csomagolás tartalma	Tartók, M8 csavarok, facsavarok, csatlakozók, biztonsági rögzítők, csavartartó
Karbantartás és tisztítás	Puha, száraz ruhával tisztítani; kerülje a dörzsölő termékeket
Általános információk	Szakképzett szakember általi telepítésre tervezve

Gyakran ismételt kérdések - WMN460UTD SAMSUNG

Mekkora a maximális súly, amit ez a tartó elbír?

A Samsung WMN460UTD tartó 30 kg tömegig képes megtartani egy monitort. Maga a tartó tömege 7 kg.

Milyen VESA szabvánnyal kompatibilis?

Ez a tartó kompatibilis a VESA 600 x 400 mm szabvánnyal.

Felszerelhetem egyedül ezt a tartót?

Erősen ajánlott szakképzett szakember bevonása a telepítéshez. Videófal esetén legalább két személy szükséges.

Hogyan állítható be a monitor magassága a telepítés után?

Használja a tartón lévő beállítócsavarokat. A csavart az óramutató járásával megegyező vagy ellentétes irányba forgatva emelheti vagy süllyesztheti a monitort. A maximális tartomány 10 mm.

Alkalmas ez a tartó videófalhoz?

Igen, a WMN460UTD videófal (akár 3x3) telepítéséhez készült. Csatlakozók vannak mellékelve a monitorok távolságtartásához.

Milyen szerszámok szükségesek a telepítéshez?

Szüksége lesz egy fúrógépre 3x50 mm-es fúrószárral a lyukakhoz, valamint egy csavarhúzóra. A szükséges csavarok mellékelve vannak.

Hogyan lehet eltávolítani a monitort a tartóról?

Először lazítsa meg a biztonsági rögzítőket mindkét oldalon, majd húzza ki az összes kábelt. A felső monitoringoknál emelje fel; az alsóknál forgassa el, majd emelje fel.

Minden falra alkalmas ez a tartó?

Nem, a falnak szilárdnak kell lennie (beton, tégla stb.). Könnyű válaszfalaknál megerősítésre lehet szükség. Ellenőrizze a teherbírást a telepítés előtt.

Hogyan kell tisztítani a tartót?

Használjon puha, száraz ruhát. Kerülje a dörzsölő tisztítószereket, amelyek károsíthatják a felületet.

Mit tegyek, ha a mellékelt csavarok nem megfelelőek a falamboz?

A mellékelt csavarok facsavarok. Más anyagokhoz (beton, fém) szerezzen be megfelelő csavarokat egy vasáru szaküzletből.

HASZNÁLATI ÚTMUTATÓ WMN460UTD SAMSUNG

Biztonsági óvintézkedések 01 Biztonsági óvintézkedések

Bevezetés 02

02

03

06 A monitorok elhelyezése 07

10 A monitorok szétszerelése

Kicsomagolás

① tartókeret felszerelésőA monitorra

(b) keret rögzítése a falhoA

Finombeállítás

Müszaki jellemzök 11

Müszaki jellemzők

Készülékrajzok 12

13

Készülékrajzok

Rajzok

Biztonsági óvintézkedések

Az itt megadott adatok a felhasználók biztonságát és az anyagi károk elkerülését szolgálják. Kérjük, figyelmesen olvassa el az utasításokat, és azoknak megfelelően használja a készüléket.

Figyelem

Amennyiben nem tartja be az útmutatóban foglalt utasításokat, súlyos sérülés vagy akár haláleset is bekövetkezhet.

! Ez a jel a feltétlenül betartandó utasításokat jelöli.

1. A felszereléshez feltétlenül vegye igénybe a forgalmazó által felhatalmazott szakember segítségét.

- A készülék szakszerűtlen felszerelése miatt személyi sérülés következhet be.

1. Ügyeljen rá, hogy gyermekek ne játszanak a készülék közelében.

- Beverhetik a fejüket, vagy nekimehetnek a készülék sarkának, és megsérülhetnek.

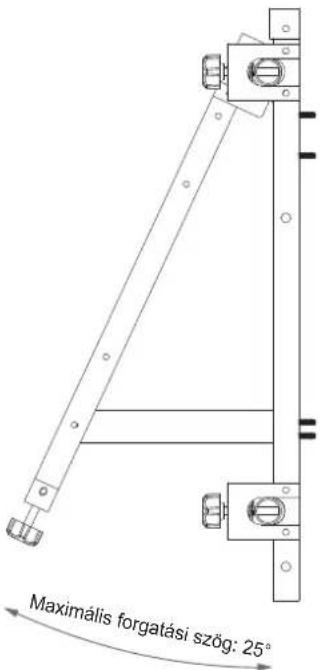

1. Vigyázzon, hogy elfordításkor vagy a szög beállításakor a készülék hátulja ne ütödjön neki a falnak.

- A falat és a készüléket is megvédheti a sérülésektől, ha egy darab szivacsot helyez a készülék sarkaira.

1. Ne szerelje fel a készüléket olyan falfelületre, amely nem bírja el a készülék súlyát.

- A készülék leeshet, és megrongálódhat vagy személyi sérülést okozhat.

1. A szokatlan, rendkívüli vagy szélsőséges helyekre felszerelt készülékek esetében előfordulhat, hogy a körülmények miatt súlyos teljesítményromlás tapasztalható. Mielött felszerelné a készüléket egy ilyen helyre, kérje a Samsung szervizközpont segítségét.

- Túlzott mennyiségű finompornak vagy nedvességnek, vegyszereknek, szélsőséges hőmérsékletnek, magas páratartalomnak kitett helyek, gépkocsi stb.

Kicsomagolás

① monitorartó keret ② fali tartókeret

Pure mechanical frame diagram without any text, numbers, or symbols

Ⓐ csavar (M8 X 60mm): 4 db

⑥ csavar (M8 X 30mm): 4 db

Facsavar (M5 X 50mm): 8 db

Biztonsági rögzítőelem: 2 db

Csatlakozóelem: x2 Távtartó: 4 db

© csavar (M5 X 10mm): 2 db

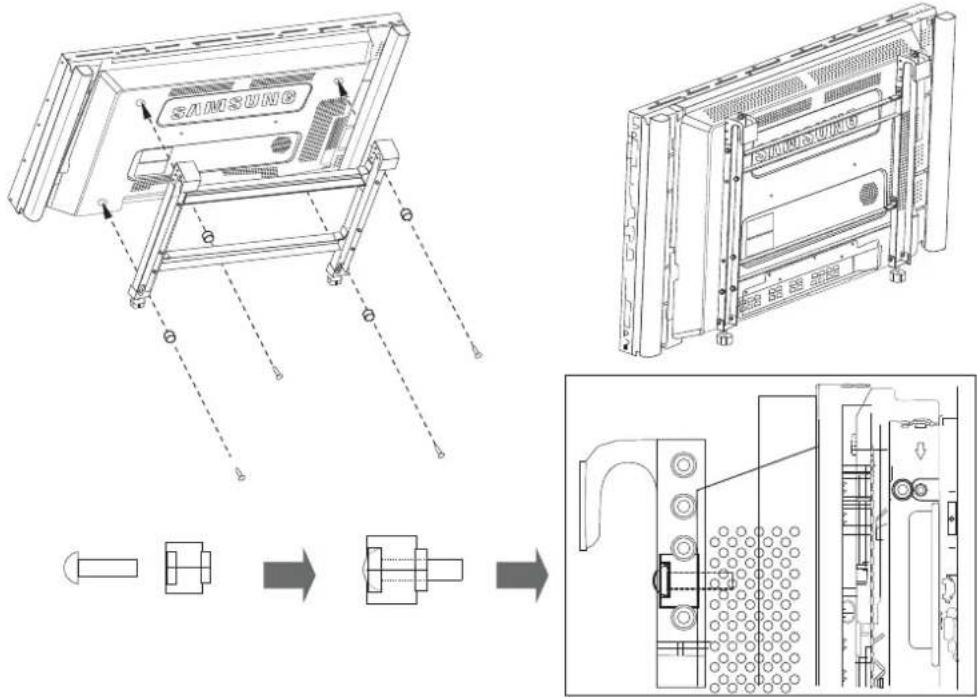

Az ⓐ tartókeret felszerelése a monitorra

1. Szerelje össze a négy @ csavart és a távtartókat, majd a segítségükkel erősítse az @ keretet a monitorhoz az alábbi képen látható módon.

Figyelem

Ellenőrizze, hogy az ⓐ keret megfelelően hozzá van-e erősítve a monitorhoz.

A ⓑ keret rögzítése a falhoz

1. A facsavarok segítségével szorosan erősítse a falhoz a ⑥ keretet.

※ A csavarok rögzítése

3 x 50-es fúróval fújon egy lyukat.

Tisztítsa ki a kifúrt lyuk belsejét.

Rögzítse a facsavart a lyukba.

※ Amikor lyukat fúr a falba, ügyeljen rá, hogy megfelelő átmérőjű fúrószárat használjon. Ennek elmulasztása biztonsági problémákat vonhat maga után.

Figyelem

1. Feltétlenül ellenőrizze a fal vastagságát, és ha a fal nem elég erős, a monitor felszerelése előtt erősítse meg azt.

2. A mellékelt csavarok fa felülethez valók.

3. Ellenőrizze a falat, és a fal anyagának (pl. márvány, acéllemez vagy beton) megfelelő csavarokat használjon.

A fenti ábrán látható módon rögzítse öket ① – ⑧ sorrendben.

Ha egy csavar adott lyukba történő rögzítése nehézséget okoz, próbálja a csavart a szomszédos lyukba rögzíteni.

☆ A videofal felszerelése

A Video Wall felszereléséhez legalább két személy szükséges.

A csatlakozóelemekre csak Video Wall felszerelése esetén van szükség, a Video Wall konstrukciót alkotó monitorok közötti rés biztosításához. Egyetlen monitor felszerelése esetén ne használja őket.

Figyelem

1. A Video Wall felszerelése előtt a felszerelni kívánt monitorok és rögzítőkeretek összsúlyát figyelembe véve ellenőrizze, hogy elég erős-e a fal.

- Egy darab monitor súlya: 30 kg - Egy darab rögzítőkeret súlya: 7 kg

1. Ha négy vagy több szintből álló Video Wall konstrukciót kíván felszerelni, gondoskodjon megfelelő légkondicionálásról. Felszerelés előtt kérje ki szakértő véleményét, mivel a monitorok által kibocsátott hő gondot okozhat.

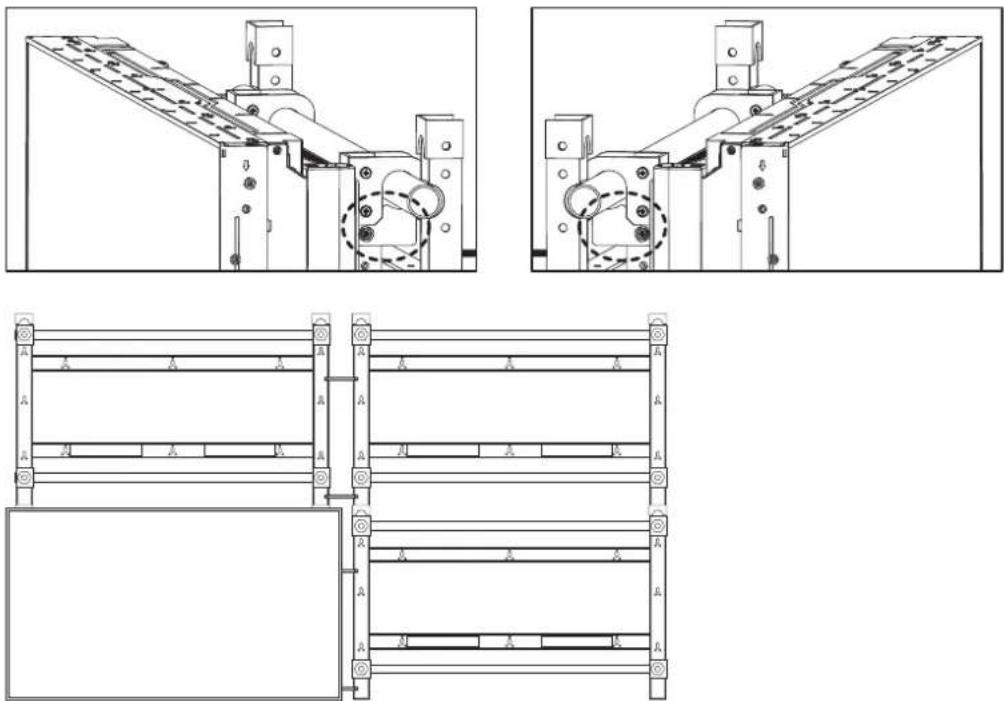

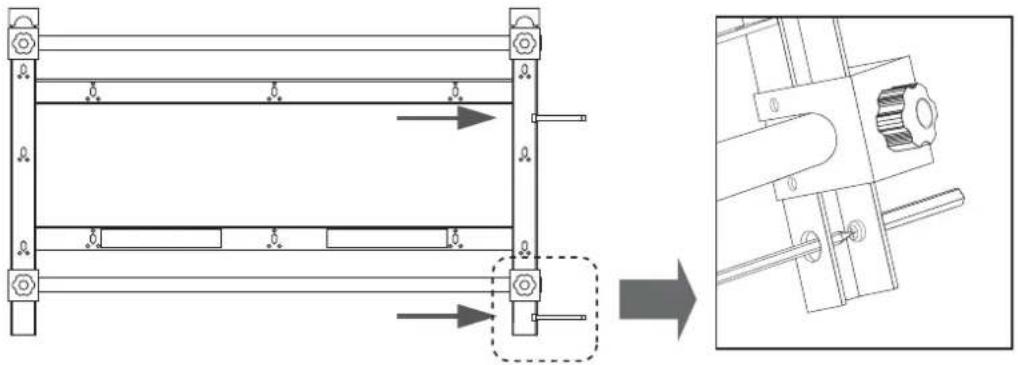

2. Rögzítse középre a két csatlakozóelemet, és illessze hozzá a ⑥ rögzítőkeret megfelelő részeit. Erősítse a két ⑥ csavart a ⑥ kerethez.

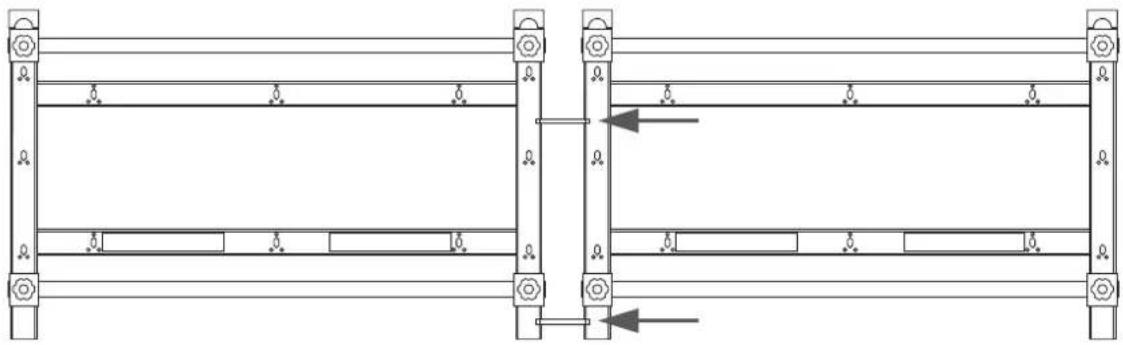

1. A vizszintes illesztéshez a ⑥ csavarok segítségével rögzítse a ② keretet az ① kerethez erősített csatlakozóelemekhez.

(Ehhez a művelethez legalább két személy szükséges.)

A részek alapos rögzítése után, az 1. lépést követve szerelje fel a falra az egységet.

Olyan szorosan húzza meg a csavarokat, hogy ne legyen rés a csatlakozóelemek és a ⑥ rögzítőkeret között.

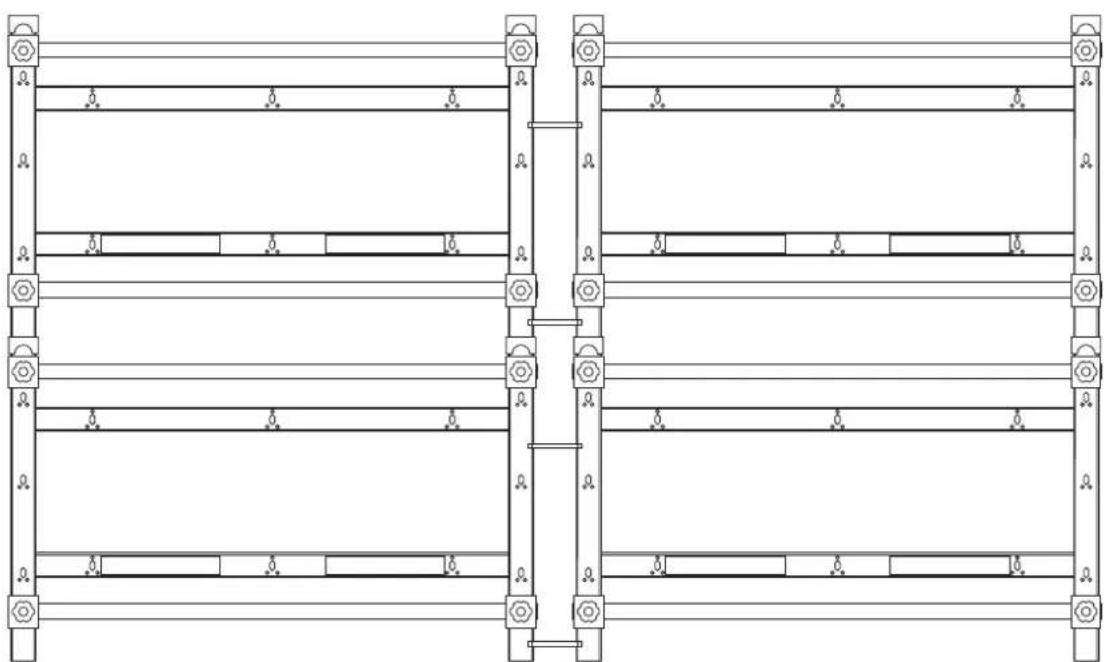

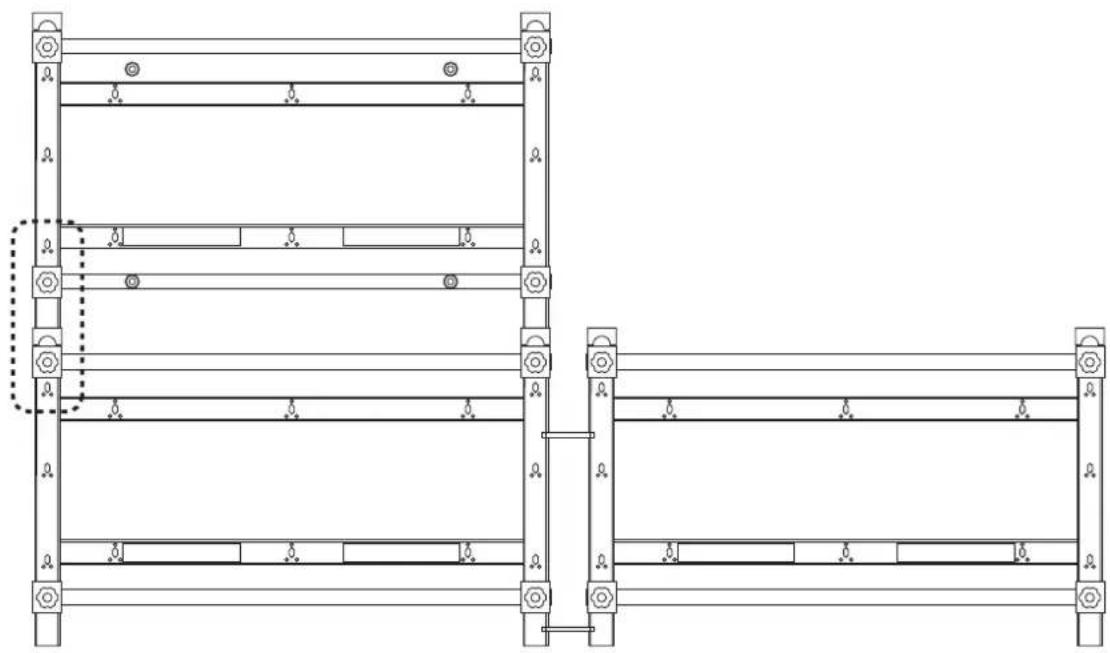

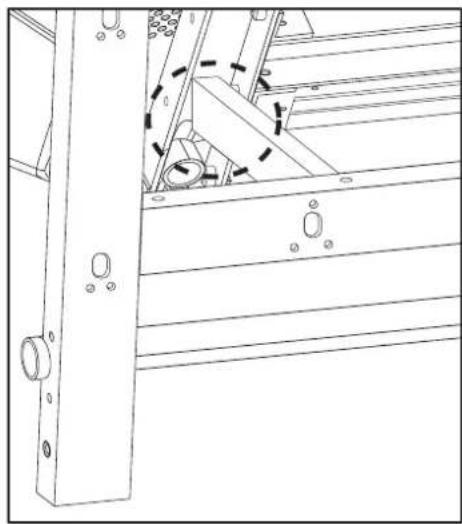

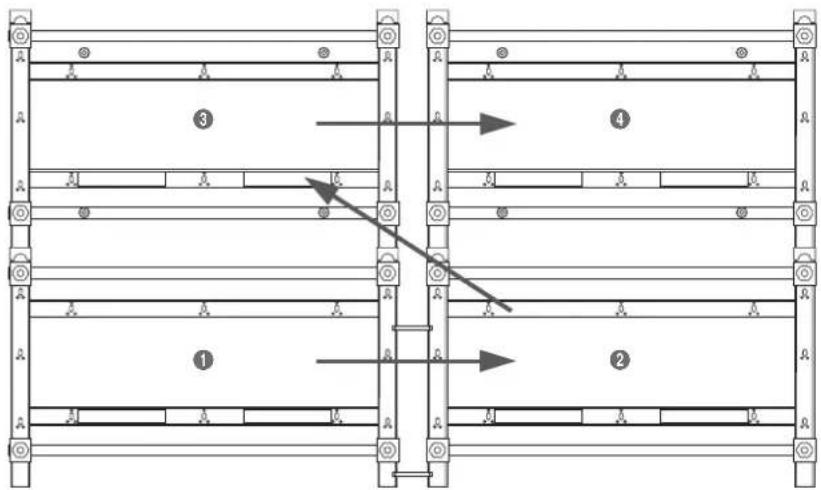

1. A függőleges illesztéshez a két rögzítőkeret összeszerelésekor teljesen nyomja bele a ③ keret lábait az ① keret felső részébe.

A képen látható módo®a keret alját tökéletesen bele kell illeszteni az ① keret felső részébe.

1. A 2–4. lépést követve rögzítse a keretet a ④ helyre.

A fenti lépéseket követve bővítheti a keretek számát.

A monitorok elhelyezése

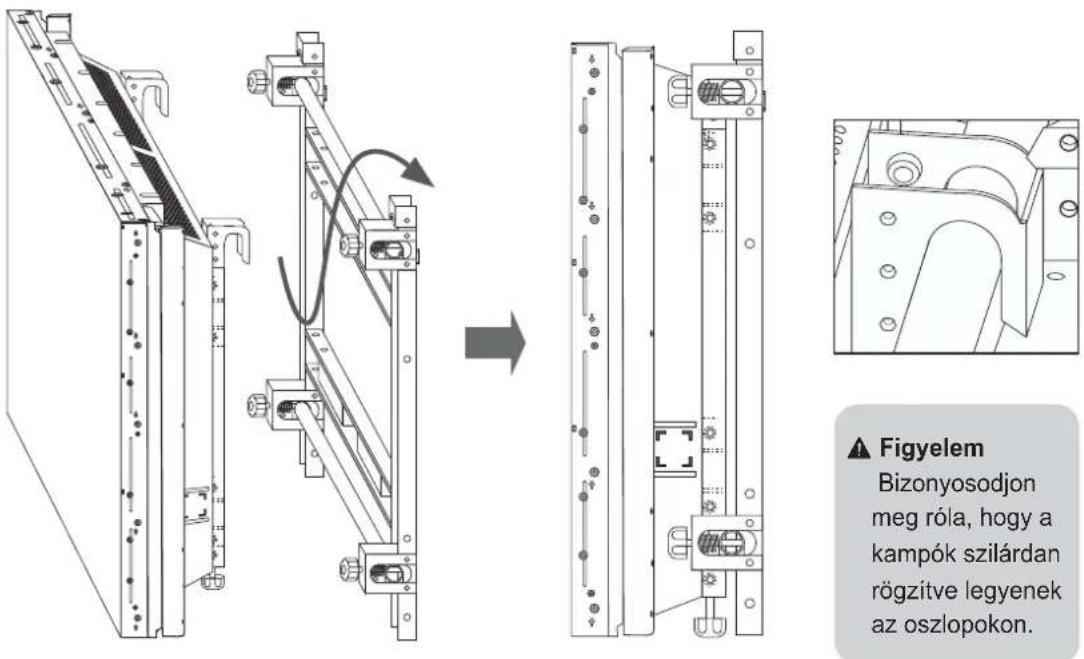

1. Akassza be az ⓐ kerethez rögzített monitort a ⓑ fali rögzítőkeret függőleges oszlopaiba.

Figyelem

Bizonyosodjon meg róla, hogy a kampók szilárdan rögzítve legyenek az oszlopokon.

Figyelem

A monitor felszerelése közben ne gyakoroljon nyomást a kezével a panelra. A panel eltörhet.

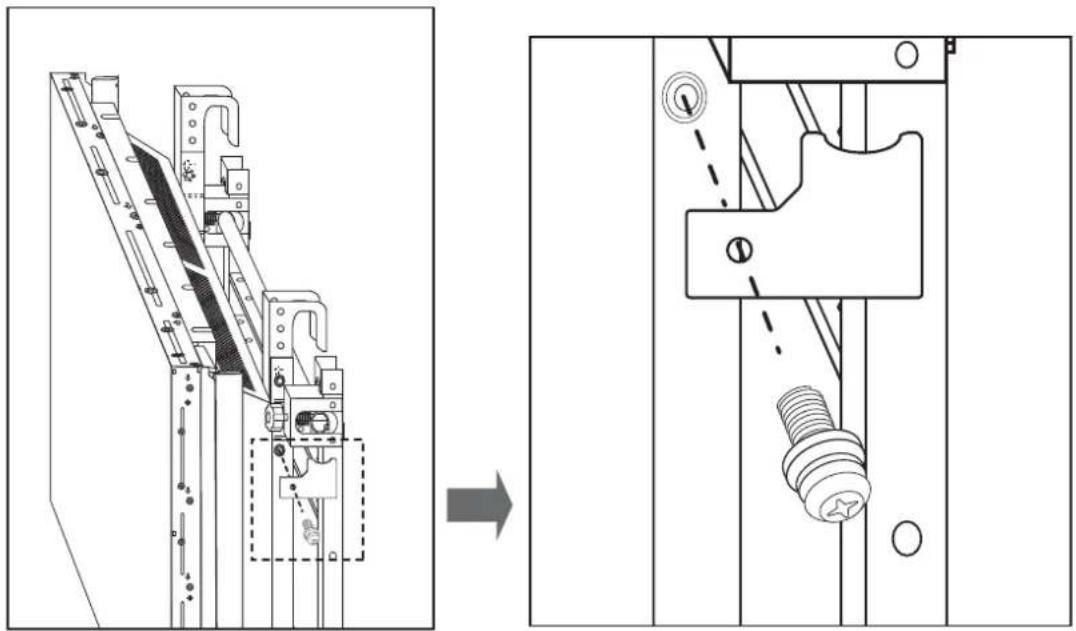

1. A monitor meglazulásának elkerülése érdekében a © csavarok segítségével szerelje fel a biztonsági rögzítőelemeket.

Minkét oldalon rögzítse öket.

Mivel a monitor felszerelés közben leeshet, minkét oldalon rögzítse a biztonsági rögzítőelemeket.

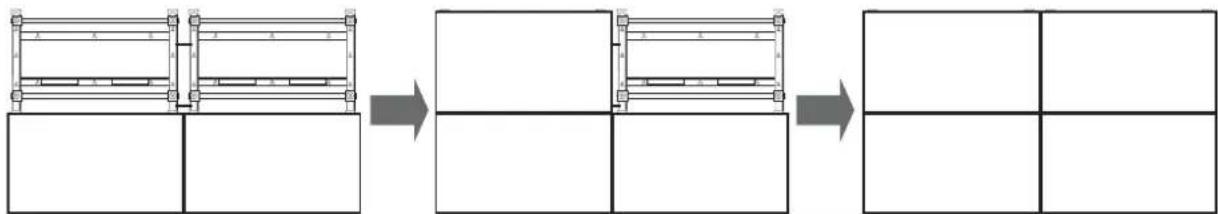

1. Az 1–2. lépést követve szerelje fel az összes kerettel ellátott monitort.

Ügyeljen, felszerelés közben nehogy becsípje az ujját.

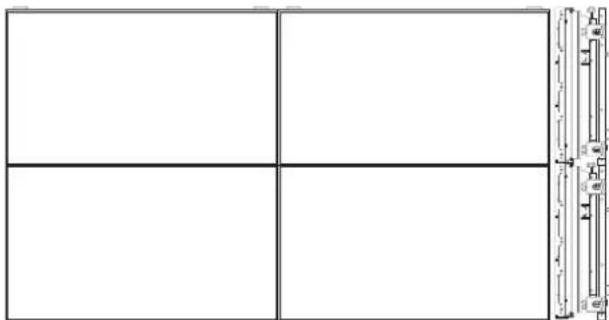

Finombeállítás

Ha úgy tűnik, hogy a monitorok elrendezése nem egyenletes, a kereteken található finombeállító csavarok segítségével igazítsa meg öket.
A monitorok között ne legyen szintbeli különbség vagy rés.

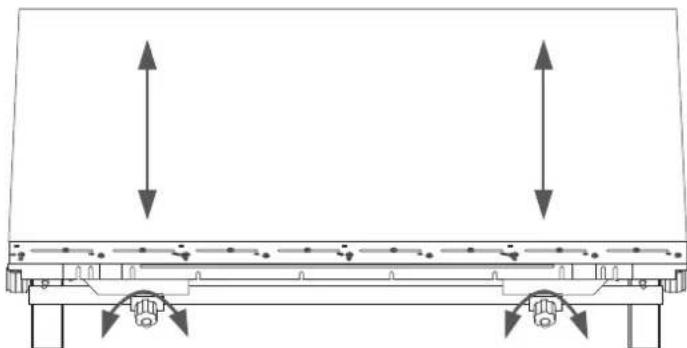

1. A monitor elő- és hátlapja közötti magasságkülönbség korrigálása.

A finombeállító csavar óramutató járásával ellentétes vagy megegyező irányba történő elfordításával mozgathatja előre- vagy hátrafelé a monitort.

A finombeállító csavar maximális mozgási tartománya 10 mm.

A monitor mozgatása előrefelé

A monitor mozgatása hátrafelé

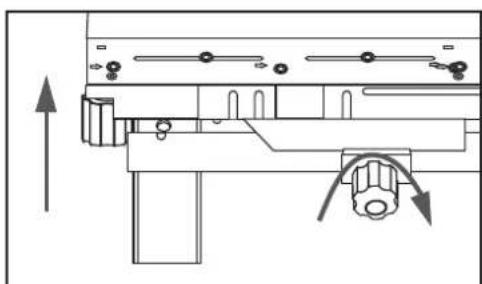

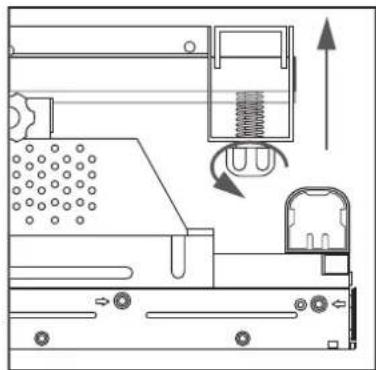

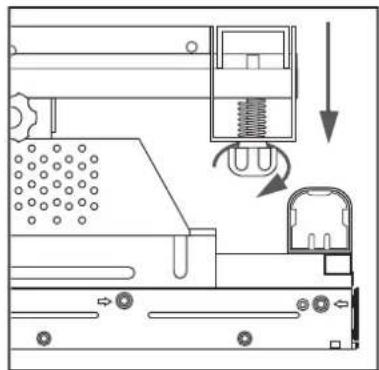

1. Az alsó és felső szinteken található monitorok közötti magasságkülönbség korrigálása.

Ha elfordítja a monitor alján lévő finombeállító csavart az óramutató járásával megegyező vagy ellentétes irányba, a monitor annak megfelelően elmozdul felfelé vagy lefelé.

A monitor lesüllyesztése A monitor megemelése

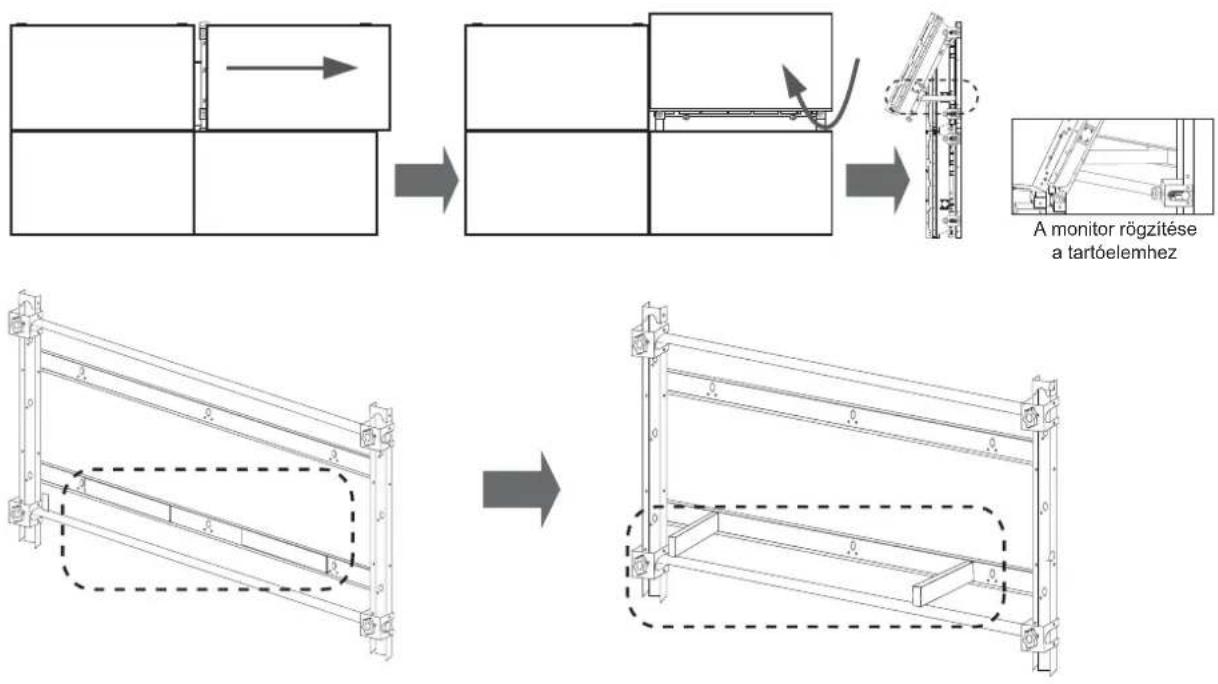

☆ A felső szinten lévő monitorok magasságának korrigálása:

① Húzza el addig a monitort, amíg akkora rés nem keletkezik, hogy oda befér a keze.
② Fordítsa el a monitort, hajtsa ki a kerethez erősített tartóelemet, és rögzítse a monitort a tartóelemhez.
③ A magasságkülönbség korrigálásához fordítsa el a finombeállító csavart.
④ Addig ismételje az ①–③ lépést, amíg el nem éri a kívánt eredményt.

1. Ügyeljen, nehogy becsípje az ujját.
2. Ellenőrizze, hogy a tartóelem megfelelően van-e rögzítve a ⑥ monitortartó kerethez.

A monitorok szétszerelése

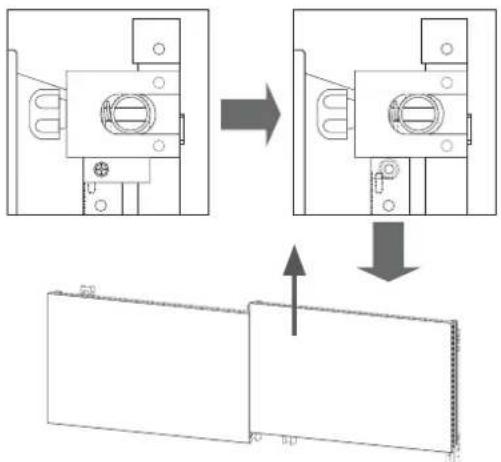

1. A felső monitorok leszerelése

Lazítsa meg a biztonsági rögzítőelemeket tartó csavarokat, és emelje ki a monitorokat a videofalból.

A monitorok szétszerelése előtt húzza ki az összes hozzájuk csatlakoztatott kábelt.

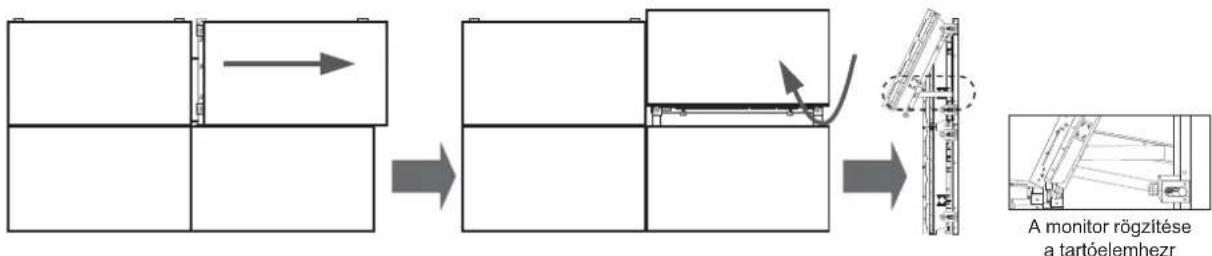

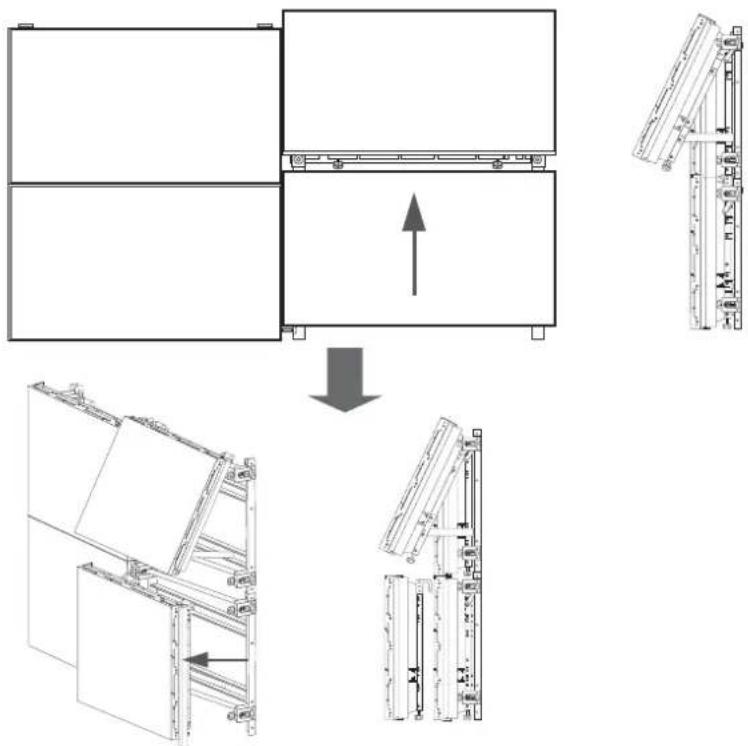

2. Az alsó monitorok leszerelése

① Húzza el a leszerelni kívánt monitort, majd fordítsa el, és rögzítse a tartóelemhez.

② Távolítsa el a biztonsági rögzítőelemet a monitorról, és a videofalból történő kiemeléshez emelje fel a monitort az alábbi ábrán látható módon.


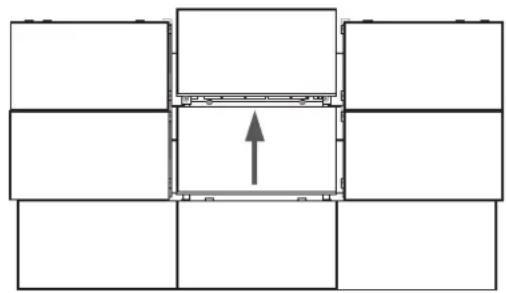

1. A középső monitor eltávolítása a 3 x 3-as Video Wall konstrukcióból


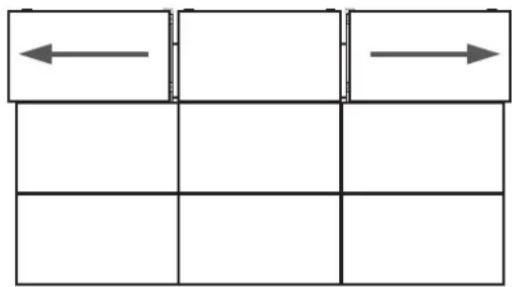

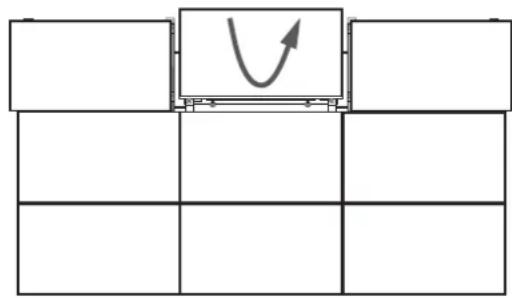

1. Húzza el a felső szinten található jobb és bal oldali monitort, amíg akkor rés nem keletkezik, hogy oda befér a keze.

1. Fordítsa el a középső monitort, és rögzítse a tartóelemhez.

2. Az 1. lépést követve húzza el a középső szinten található bal és jobb oldali monitort.

1. Emelje fel a középső monitort, és távolítsa el a videofalból.

Müszaki jellemzők

Méretek (mm) W955 X H590,5 X D93
Súly (kg) 7
VESA-szabványnak megfelelő falikonzol (mm)	600 X 400

⚠ Vigyázat

A teljesítmény javítása érdekében a készülék külseje és műszaki jellemzői előzetes értesítés nélkül megváltozhatnak.

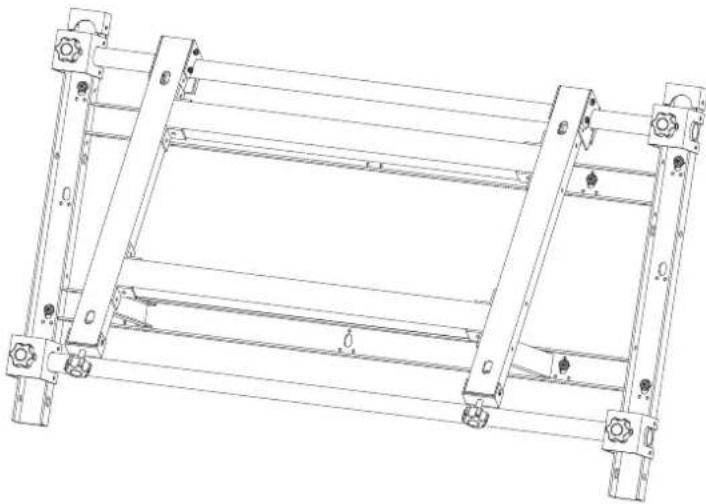

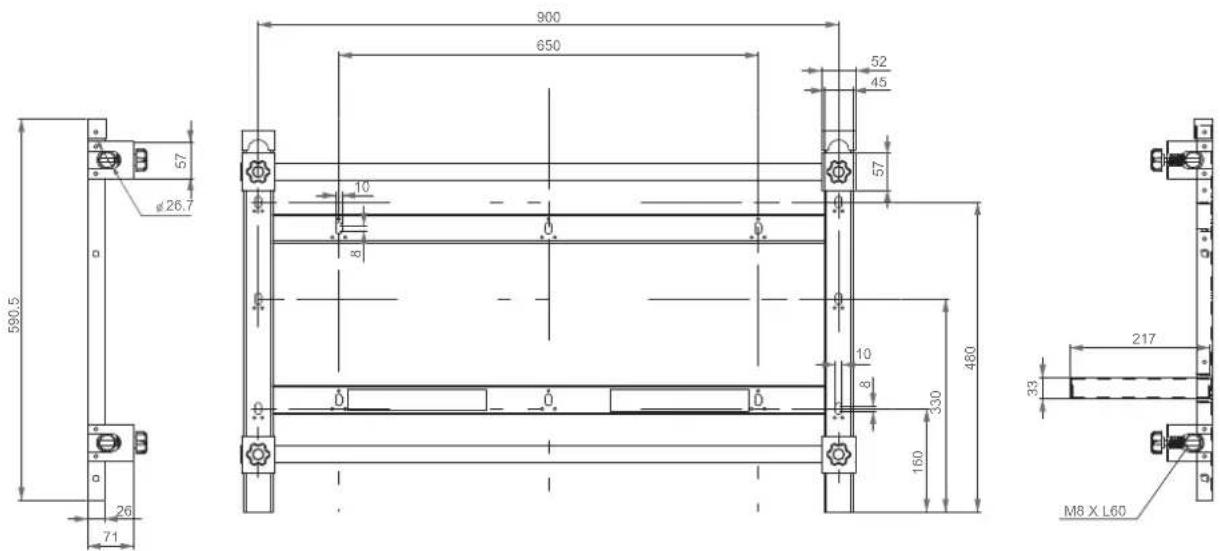

Készülékrajzok

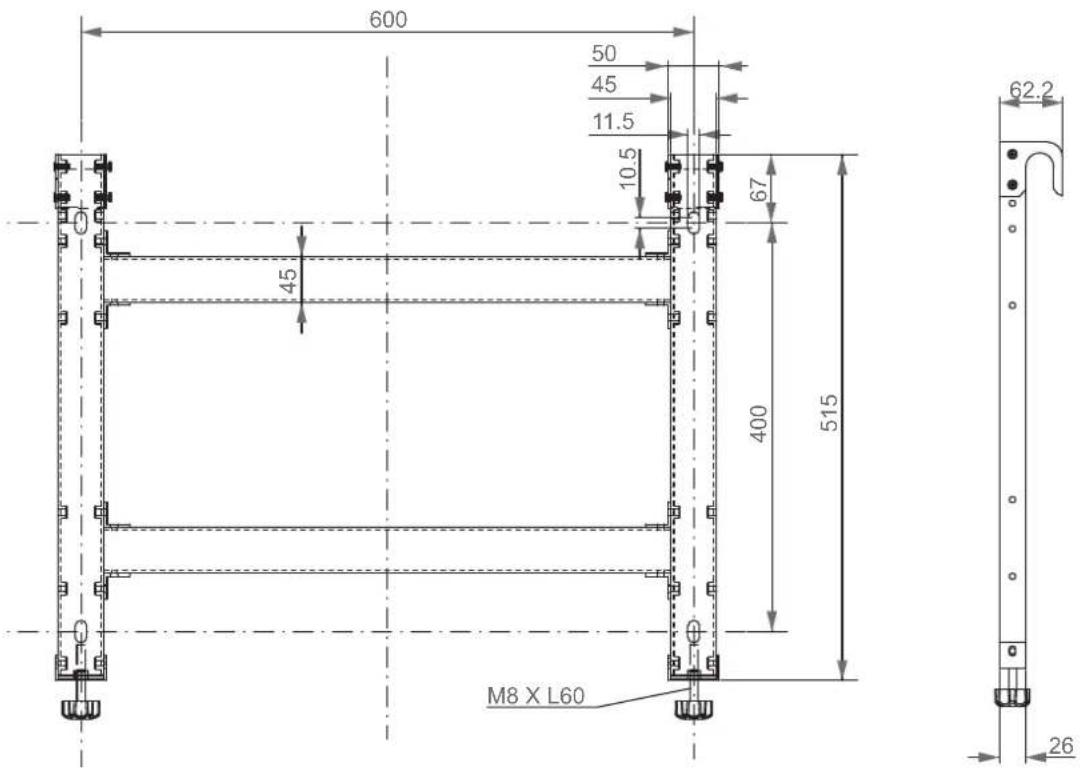

1. ⓐ monitortartó keret

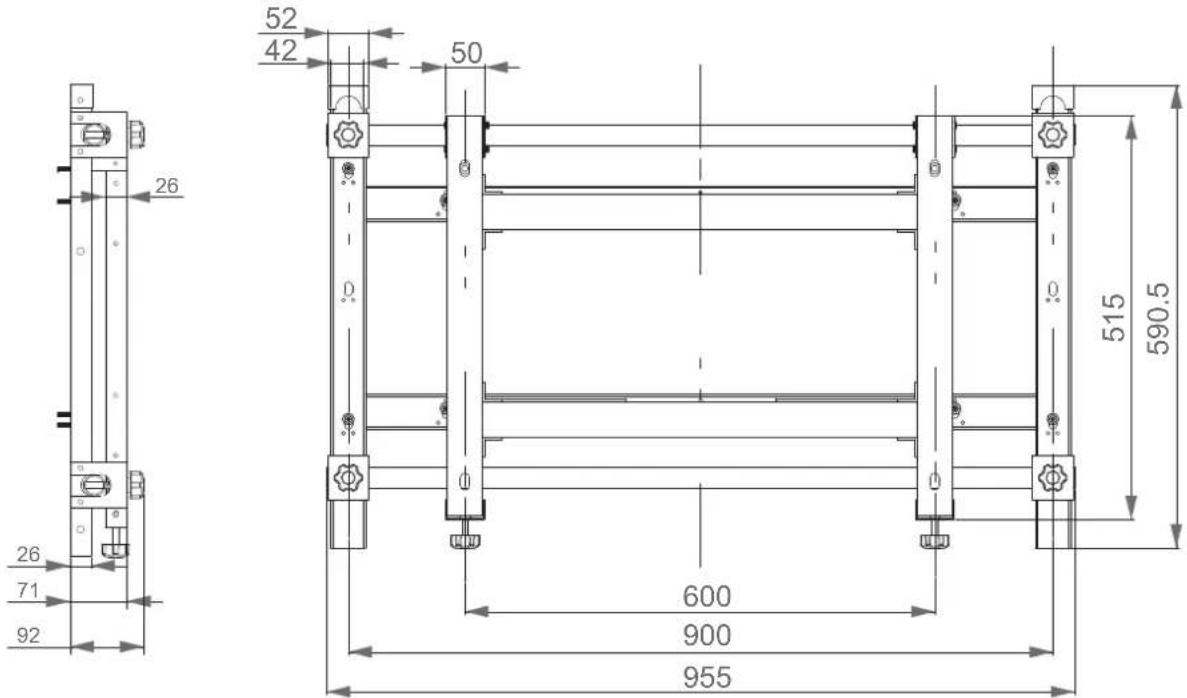

1. ⓑ fali tartókeret
