MANUALE UTENTE WMN460UTD SAMSUNG
Precauzioni di sicurezza 01 Precauzioni di sicurezza
Introduzione 02
02 Montaggio della staffa ⓐ al monitor
03 Montaggio della staffa ⓑ alla parete
06 Disposizione dei monitor
07
10 Smontaggio dei monitor
Disimballaggio
Regolazione
Specifiche del prodotto 11 Specifiche del prodotto
Diagrammi del prodotto 12 Diagrammi del prodotto
13
Diagrammi
Precauzioni di sicurezza
Le informazioni qui contenute riguardano la sicurezza dell'utente e la prevenzione di eventuali danni. Leggere attentamente le istruzioni allo scopo di utilizzare il prodotto in modo corretto.
Avvertenza
La mancata osservanza delle istruzioni qui riportate può causare lesioni gravi perfino mortali.

Questo simbolo obbligatorio viene utilizzato per sottolineare l'importanza delle istruzioni che devono essere assolutamente osservate.
- Per l'installazione, rivolgersi a un installatore autorizzato.
- Se non eseguita da un tecnico professionista, una errata installazione del prodotto può causare lesioni personali.
- Potrebbero riportare lesioni urtando gli angoli del prodotto.
- Prestare attenzione a non lasciare che il retro del prodotto colpisca la parete durante la rotazione o la regolazione dell'angolo.
- E' possibile proteggere la parete e il prodotto da eventuali danni fissando un tampone in spugna in corrispondenza di ogni angolo del prodotto.
- Non installare il prodotto su una parete non sufficientemente solida da supportare il peso del prodotto.
- Il prodotto potrebbe cadere, riportando danni o causando lesioni personali.
- I prodotti installati in aree anomale, anormali o soggette a condizioni estreme possono essere soggetti a problemi prestazionali a causa dell'ambiente circostante. Rivolgersi a un centro di assistenza Samsung prima di installare il prodotto in tali aree.
- Aree esposte a una quantità eccessiva di polvere o umidità, sostanze chimiche, temperature estreme, vapore, passaggio di veicoli, ecc.
Disimballaggio

Staffa per il montaggio del monitor ⓐ

Vite ⓐ
(M8 X 60mm) : x4

Vite ⓑ
(M8 X 30mm) : x4

Accoppiatore: x2 Supporto vite: x4


Vite da legno
(M5 X 50mm) : x8

Dispositivo di sicurezza: x2

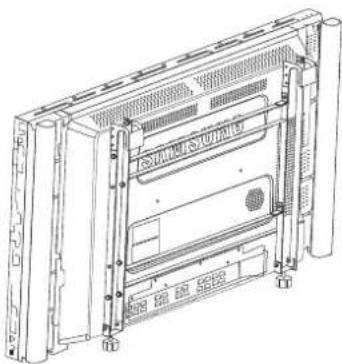

Montaggio della staffa ⓐ al monitor

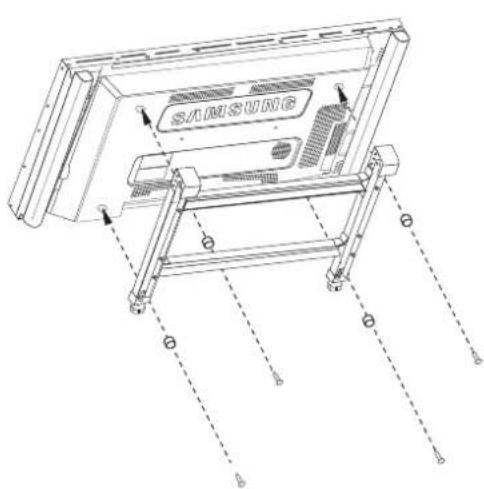

- Assemblare le quattro viti ⓐ e il supporto vite, quindi serrarli per fissare la staffa ⓐ al monitor come mostrato nella figura sottostante.





Verificare che la staffa ⓐ sia fissata saldamente al monitor.
Italiano - 2
Montaggio della staffa ⓑ alla parete
- Fissare saldamente la staffa ⑥ alla parete utilizzando le viti da legno fornite.

※ Istruzioni per il corretto montaggio delle viti

Eseguire un foro con il trapano usando una punta da 3X50.

Pulire l'interno del foro.

Inserire la vite da legno all'interno del foro e serrarla.
※ Quando si esegue un foro in una parete, usare sempre una punta da trapano del diametro specificato.
In caso contrario, potrebbero verificarsi problemi di sicurezza.
Avvertenza
- Verificare la solidità della parete; se la parete è debole, consolidarla prima di installare il prodotto.
- Le viti fornite sono da legno.
- Verificare la parete sulla quale verrà fissato il prodotto e utilizzare viti appropriate in base al materiale di cui è composta la parete, per esempio marmo, pannelli d'acciaio o calcestruzzo.

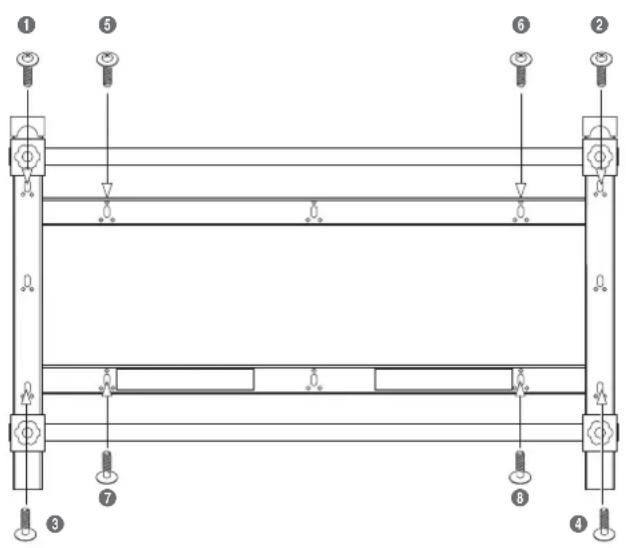

Come mostrato nell'immagine sopra riportata, avvitare seguendo l'ordine da ① a ⑧.
Se risulta difficile avvitare le viti nei fori specifici, avvitarle nei fori adiacenti.

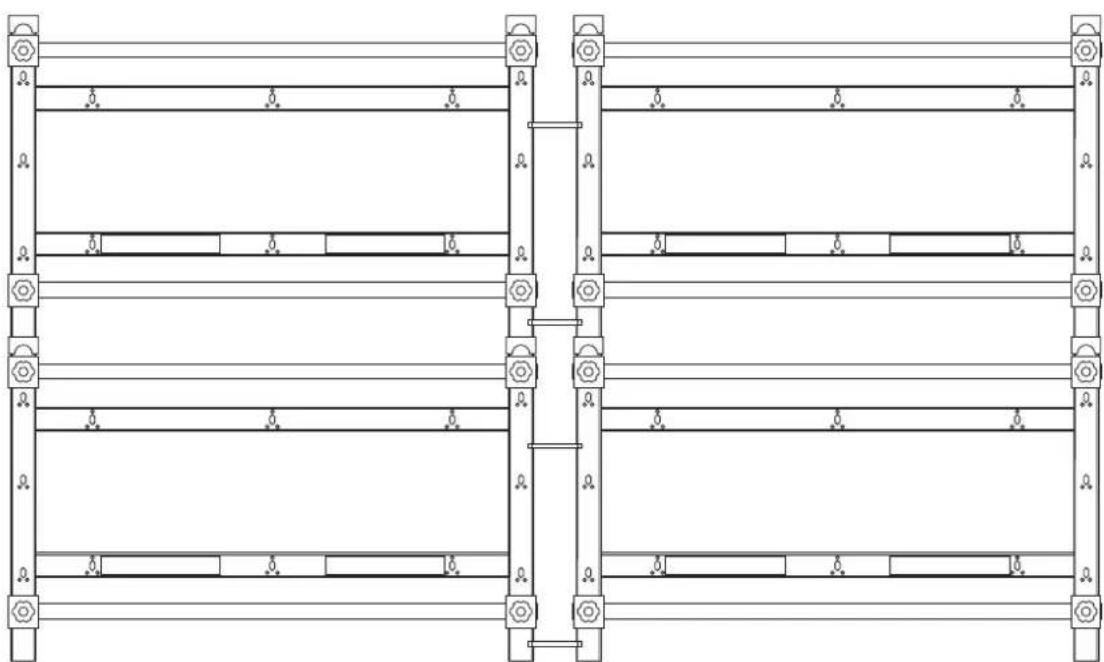

☆ Installazione del Video Wall

L'installazione del Video Wall deve essere effettuata da due o più persone.
Utilizzare gli accoppiatori solo se si desidera installare un Video Wall lasciando una intercapedine tra i monitor che compongono il Video Wall. Non utilizzarli in caso di installazione di un solo monitor.
Avvertenza
- Prima di installare il Video Wall, verificare la solidità della parete considerando il peso totale dei monitor e delle staffe da installare.
- Peso di un monitor: 30 kg
- Peso di una staffa: 7 kg
-
Se si intende installare un Video Wall a quattro o più file, prendere in considerazione l'adozione di un sistema di condizionamento. Consultare un esperto prima di eseguire l'installazione poiché il calore generato dai monitor potrebbe creare problemi.
-

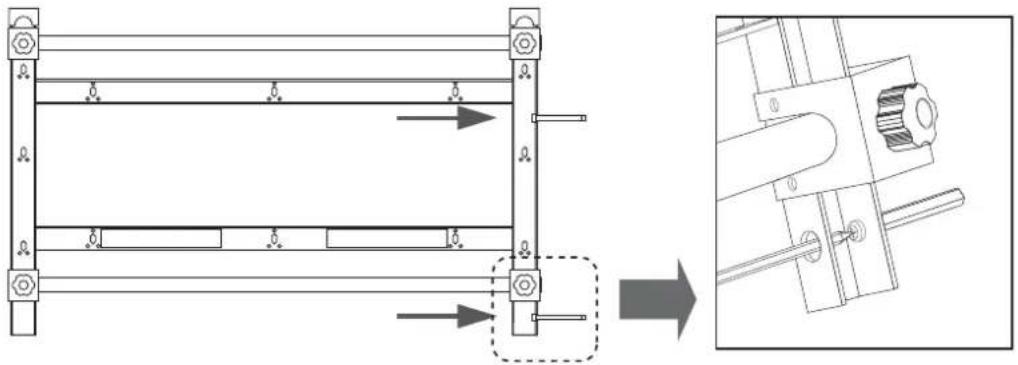

Fissare due accoppiatori, uno al centro e uno sulla parte inferiore della staffa ⑥.
Serrare le due viti ⓑ nella staffa ⓑ.

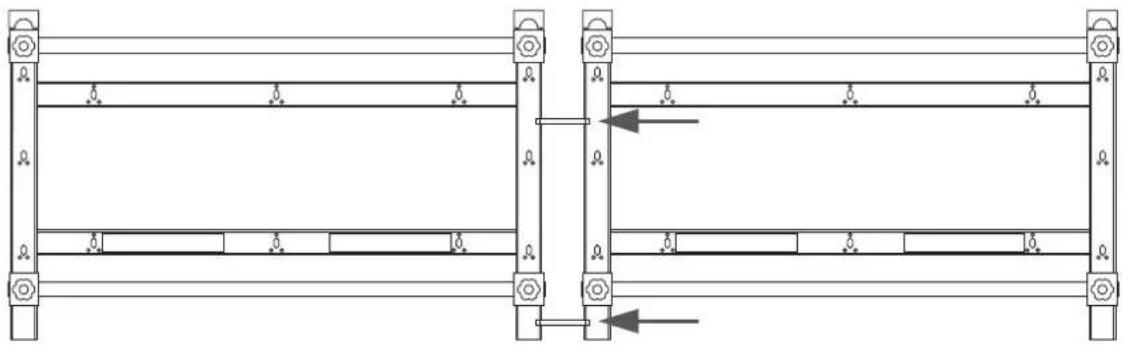

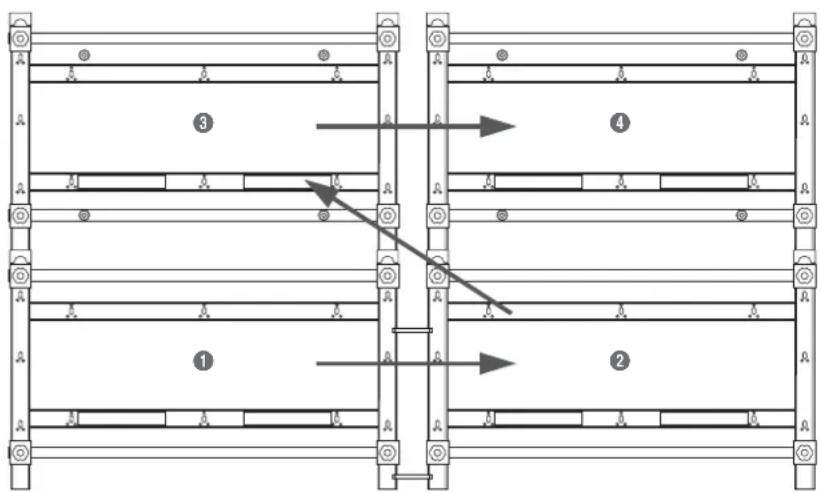

- Per l'allineamento orizzontale, fissare la staffa ② agli accoppiatori sulla staffa ① utilizzando le viti ⑥.
(L'installazione deve essere eseguita da due o più persone.)
Dopo avere serrato saldamente le viti, fissare l'insieme alla parete seguendo le istruzioni fornite al punto 1.
Serrare saldamente le viti in modo da non lasciare spazio tra gli accoppiatori e la staffa ⑥.

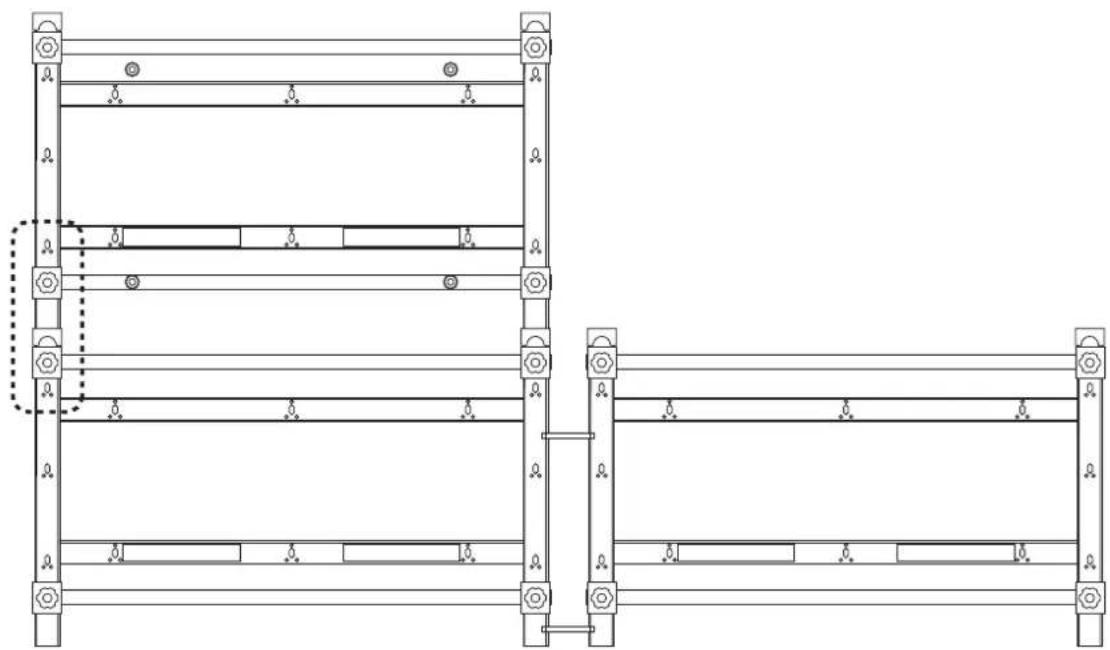

- Per l'allineamento verticale, inserire completamente le gambe della staffa ③ sulla sommità della staffa ① in modo da assemblare le due staffe.

Come mostrato nelle figure, la parte terminale ③ deve essere inserita completamente sulla sommità della staffa ①.
- Seguendo i passaggi da 2 a 4, fissare la staffa in posizione ④.

☑ Fissare le altre staffe ripetendo le istruzioni dei passaggi precedenti.
Disposizione dei monitor

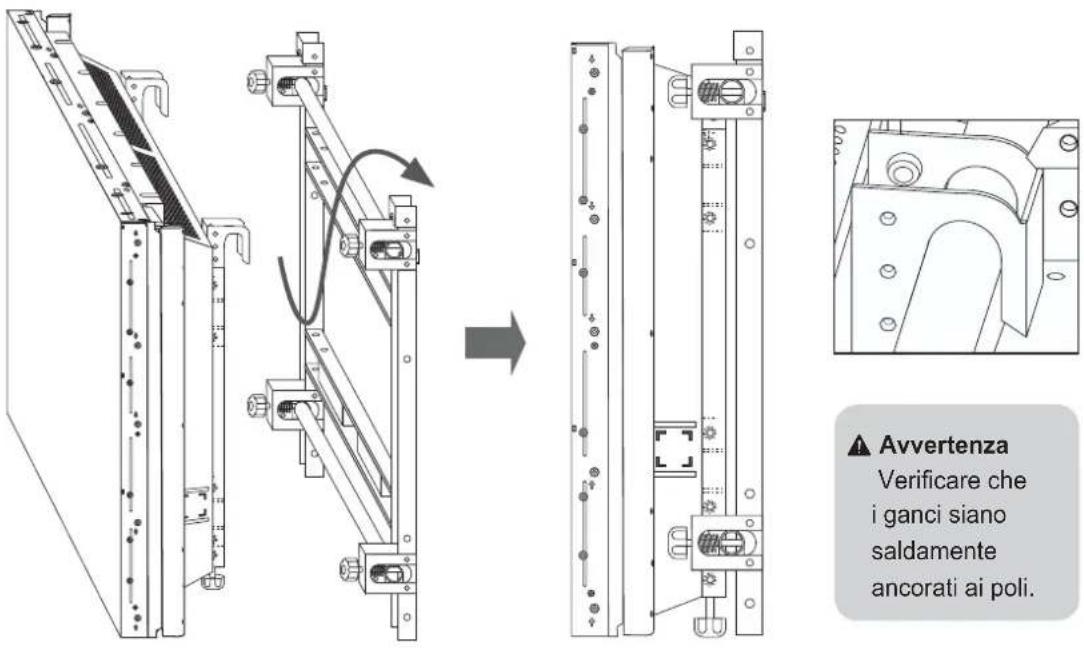

- Agganciare il monitor al quale la staffa Ⓐ è fissata ai rispettivi poli della staffa a parete ⓑ.
Non premere con le mani sul pannello durante la manipolazione del monitor. In caso contrario, il pannello potrebbe rompersi.

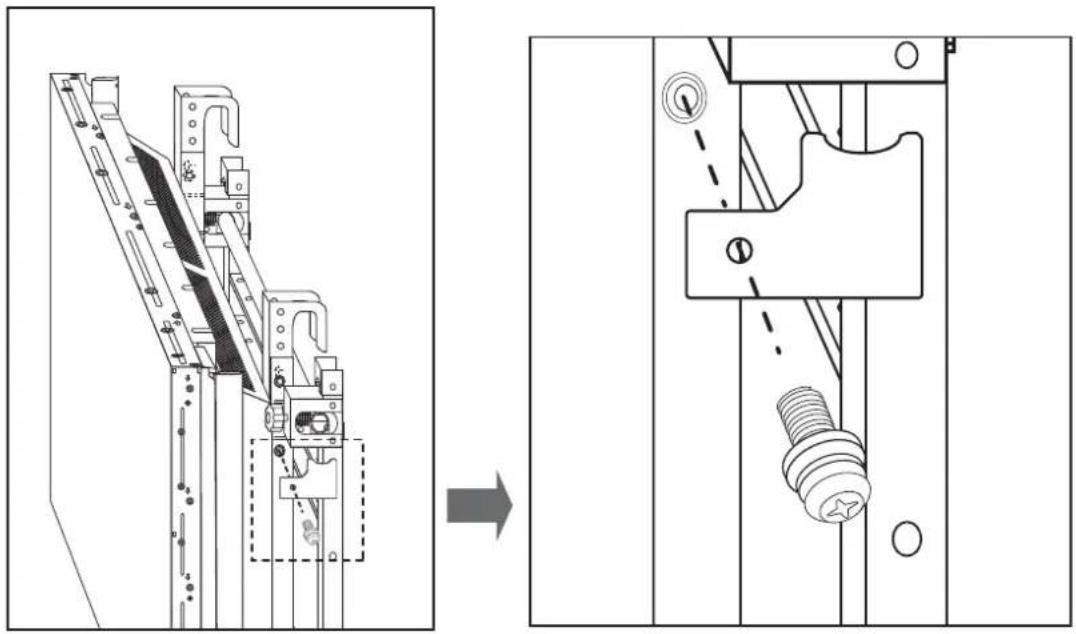

- Per evitare che il monitor si allenti, serrare i dispositivi di sicurezza utilizzando le viti ©. Serrarli su entrambi i lati.

Poiché il monitor potrebbe cadere durante l'installazione, serrare i dispositivi di sicurezza su entrambi i lati.

- Disporre il monitor sulle staffe seguendo i passaggi 1 e 2.

Prestare attenzione a non incastrarsi le dita durante l'installazione.

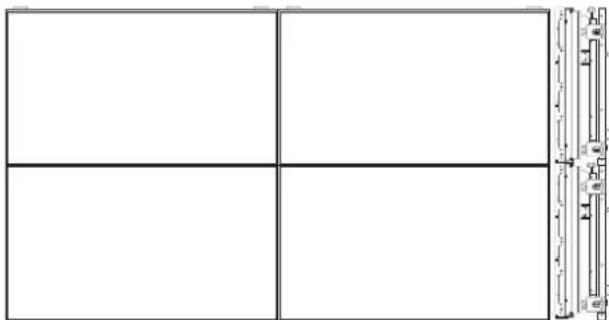

Regolazione

Dopo la disposizione dei monitor, nel caso le proporzioni non risultassero adeguate, è possibile effettuare una regolazione utilizzando le apposite viti sulle staffe.
☑ Fare attenzione a non lasciare differenze nell'altezza o intercapedini tra i monitor.

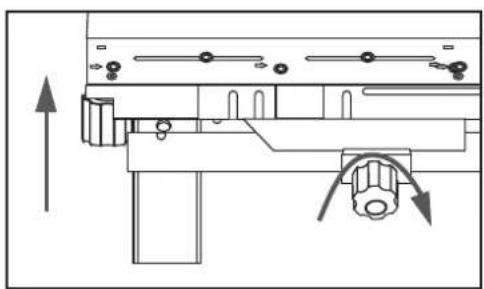

- Regolazione della differenza di altezza tra la parte anteriore e quella posteriore di un monitor.
Ruotando in senso orario o antiorario la vite di regolazione, il monitor si sposterà rispettivamente in avanti o indietro.
L'ampiezza massima della regolazione è di 10 mm.
Spostamento in avanti del monitor

Spostamento indietro del monitor

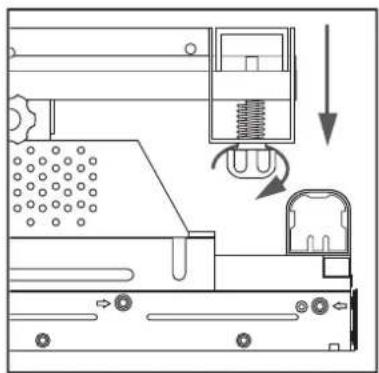

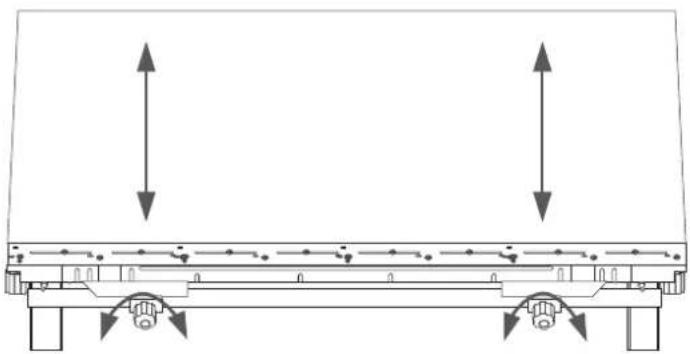

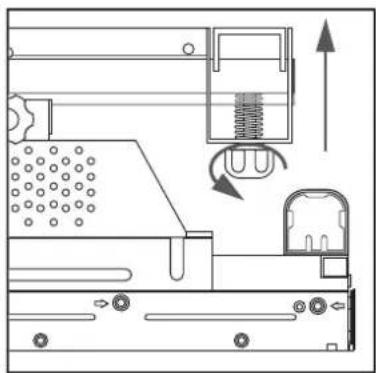

- Regolazione della differenza di altezza tra monitor inferiori e superiori.
Ruotando la vite di regolazione sul fondo del monitor in senso orario o antiorario, il monitor si sposterà rispettivamente verso l'alto o verso il basso.

Abbassamento del monitor Sollevamento del monitor

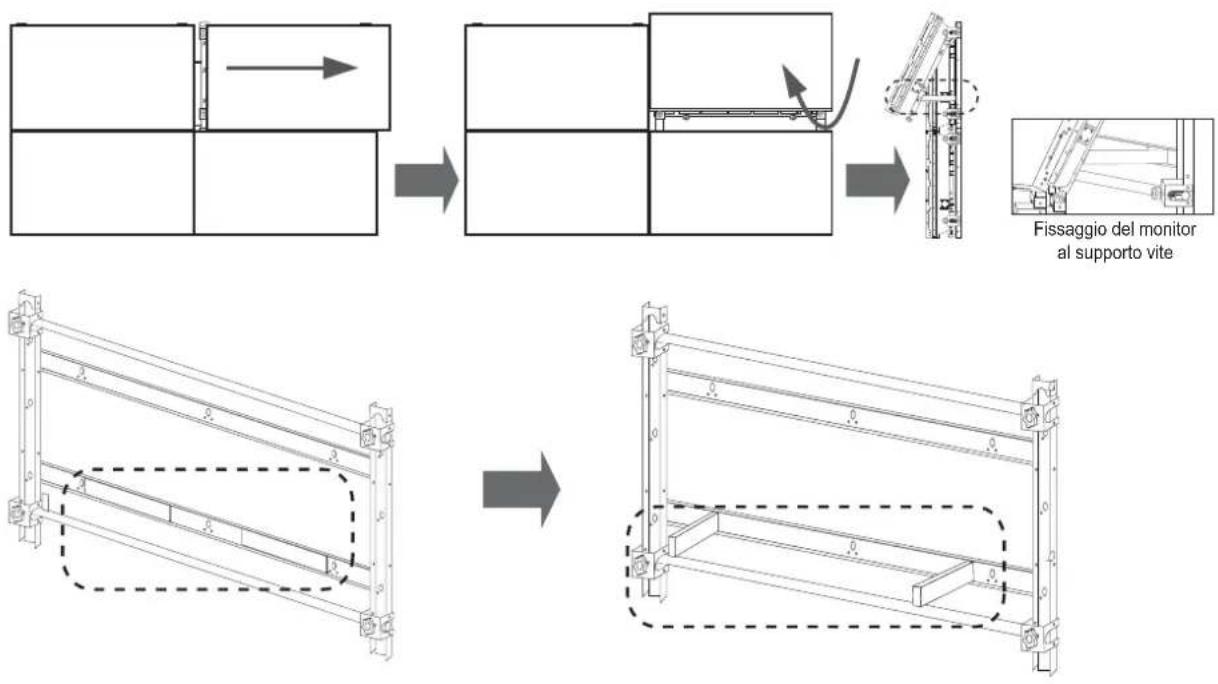

☆ Per regolare la differenza di altezza dei monitor sulla fila superiore,
① spostare un monitor fino a creare uno spazio sufficiente a far passare una mano.

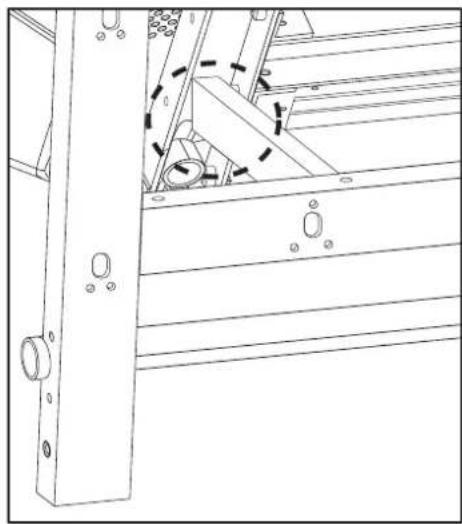

② Ruotare il monitor, raddrizzare il supporto vite fissato alla staffa e fissare il monitor al supporto.
③ Ruotare la vite di regolazione per correggere la differenza di altezza.
④ Ripetere i passaggi ①\~③ fino a ottenere il risultato ottimale.

- Prestare attenzione a non incastrarsi le dita.
- Verificare che i supporti vite siano saldamente fissati alla staffa del monitor ⑥.

Smontaggio dei monitor

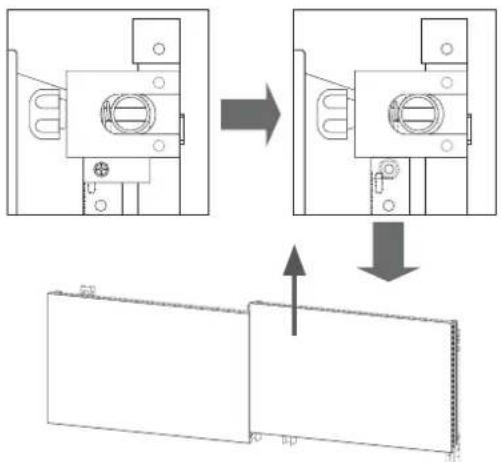

1. Smontaggio dei monitor superiori
Svitare le viti fissando i dispositivi di sicurezza e sollevare i monitor dal video wall.

Prima di smontare i monitor dalla struttura, scollegare tutti i cavi a loro connessi.
2. Smontaggio dei monitor inferiori

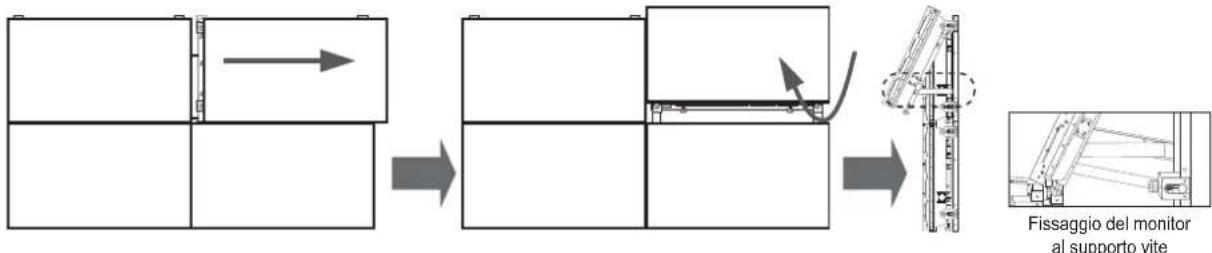

① Spostare il monitor da smontare, ruotarlo e fissarlo al supporto vite.


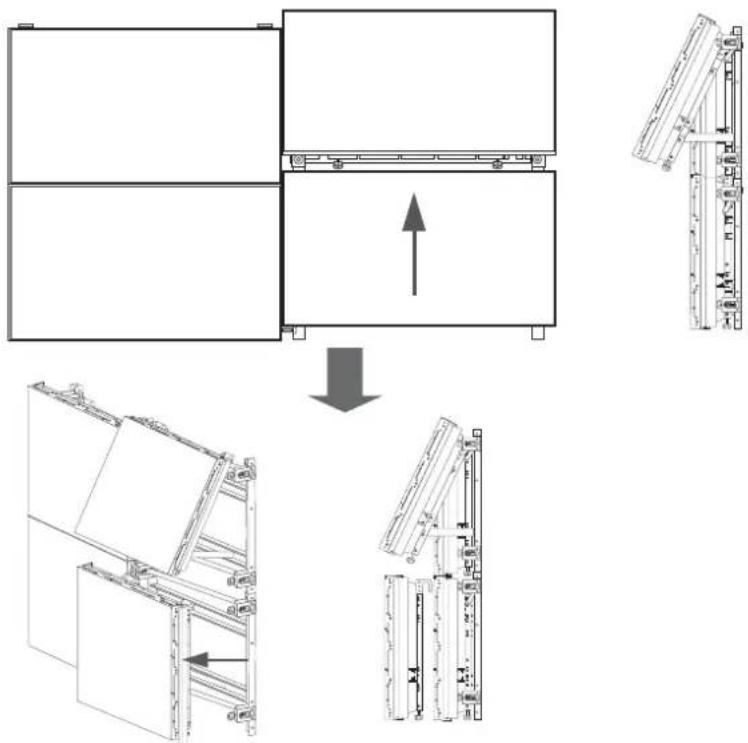

② Rimuovere i dispositivi di sicurezza dal monitor e sollevare il monitor per separarlo dal video wall come mostrato nella figura sottostante.
Italiano - 10

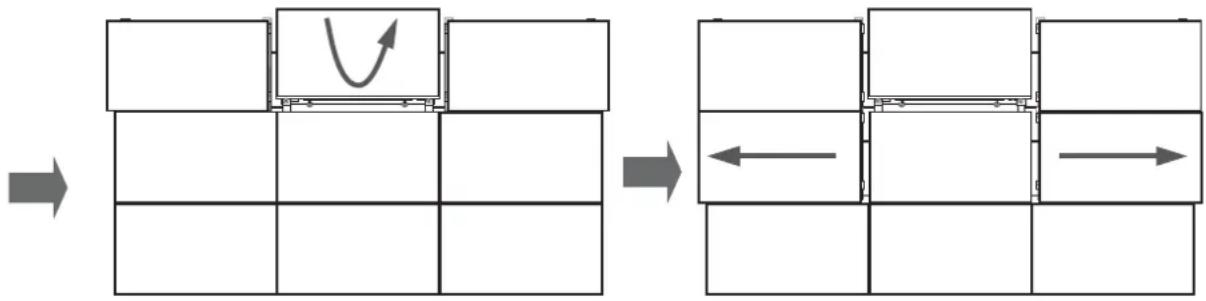

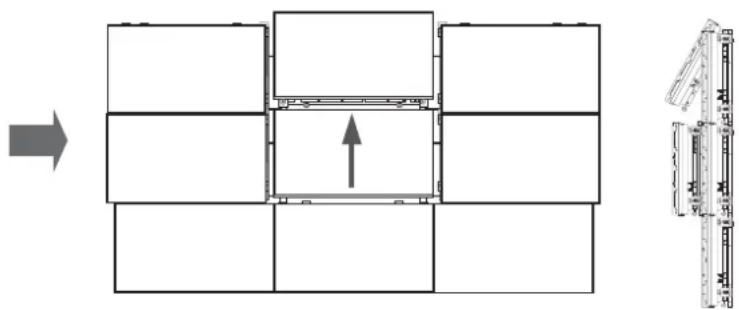

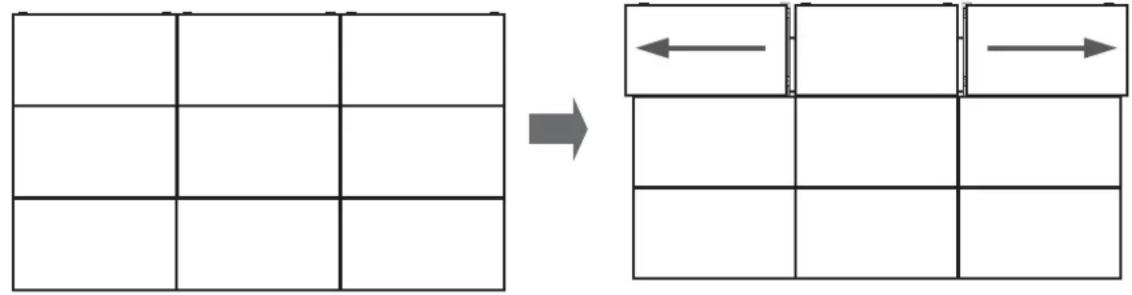

- Smontaggio del monitor centrale in una struttura Video Wall 3X3

- Spostare i monitor sinistro e destro sulla fila superiore fino a creare uno spazio sufficiente a far passare una mano.
-
Ruotare il monitor centrale per fissarlo al supporto vite.
-
Spostare i monitor sinistro e destro sulla fila centrale seguendo il passaggio 1.

- Sollevare il monitor centrale per separarlo dal video wall.
Specifiche del prodotto
| Dimensioni (mm) W955 X H590,5 | X D93 |
| Peso (kg) 7 | |
| Montaggio a parete VESA standard (mm) | 600 X 400 |
Attenzione
Al fine di migliorare le prestazioni, le specifiche e la struttura esterna del prodotto sono soggette a modifiche senza preavviso.

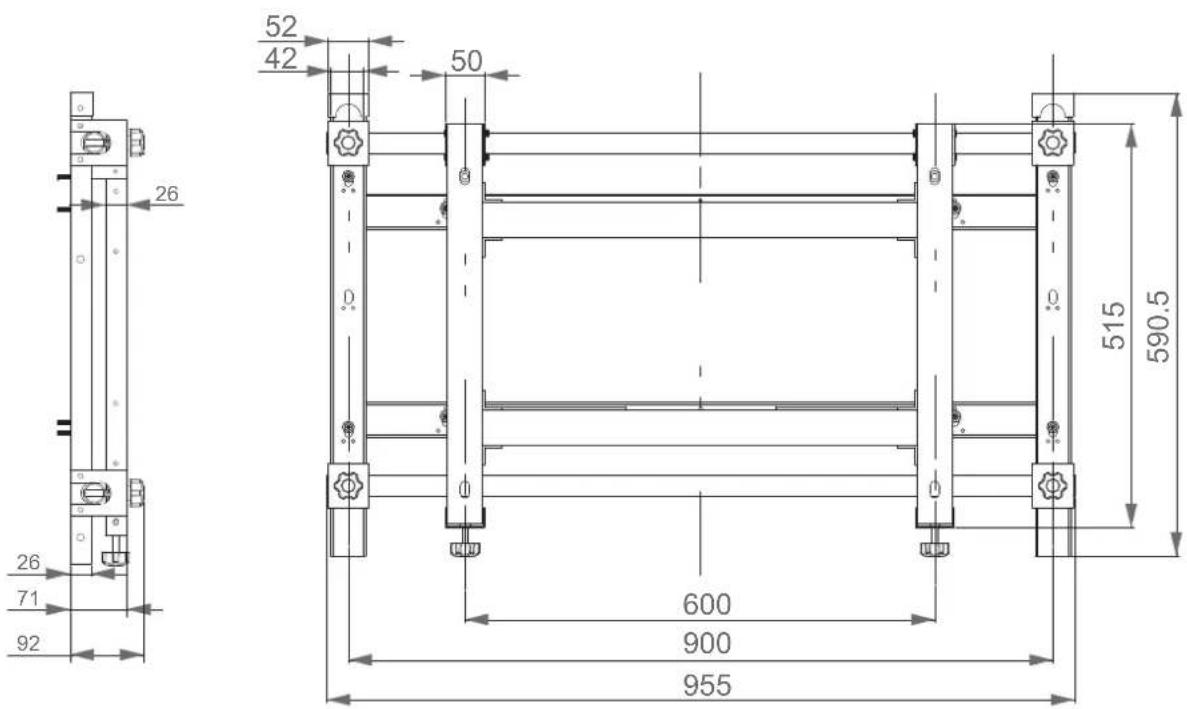

Diagrammi del prodotto


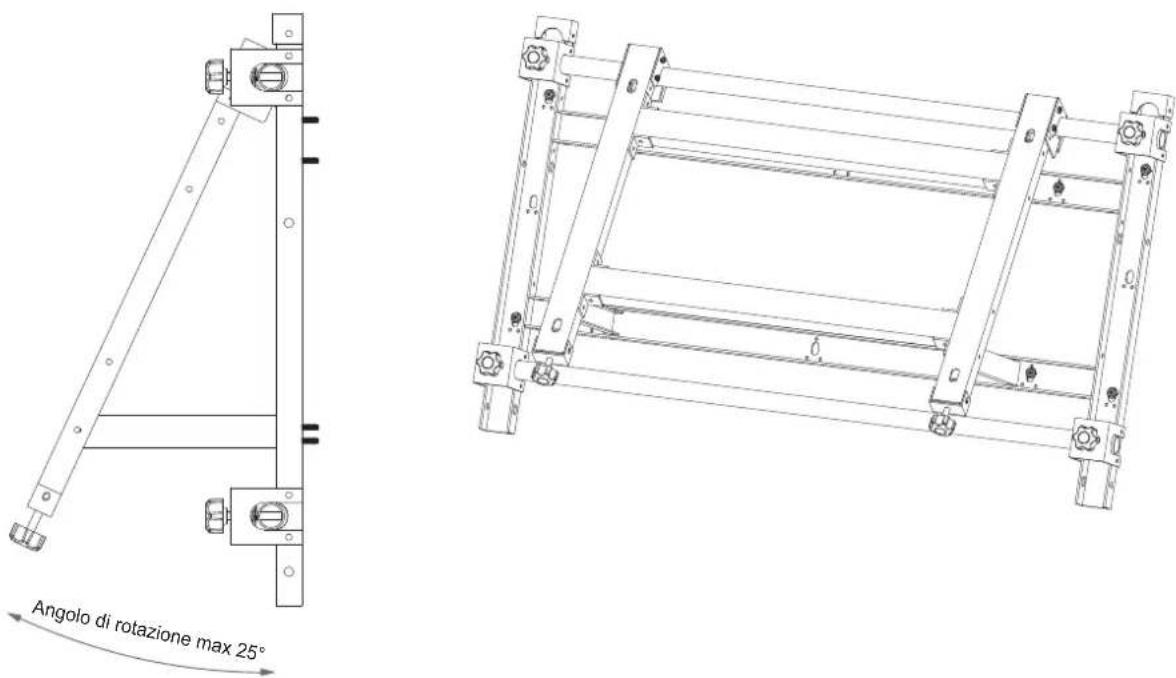

Angolo di rotazione max 25°Diagrammi

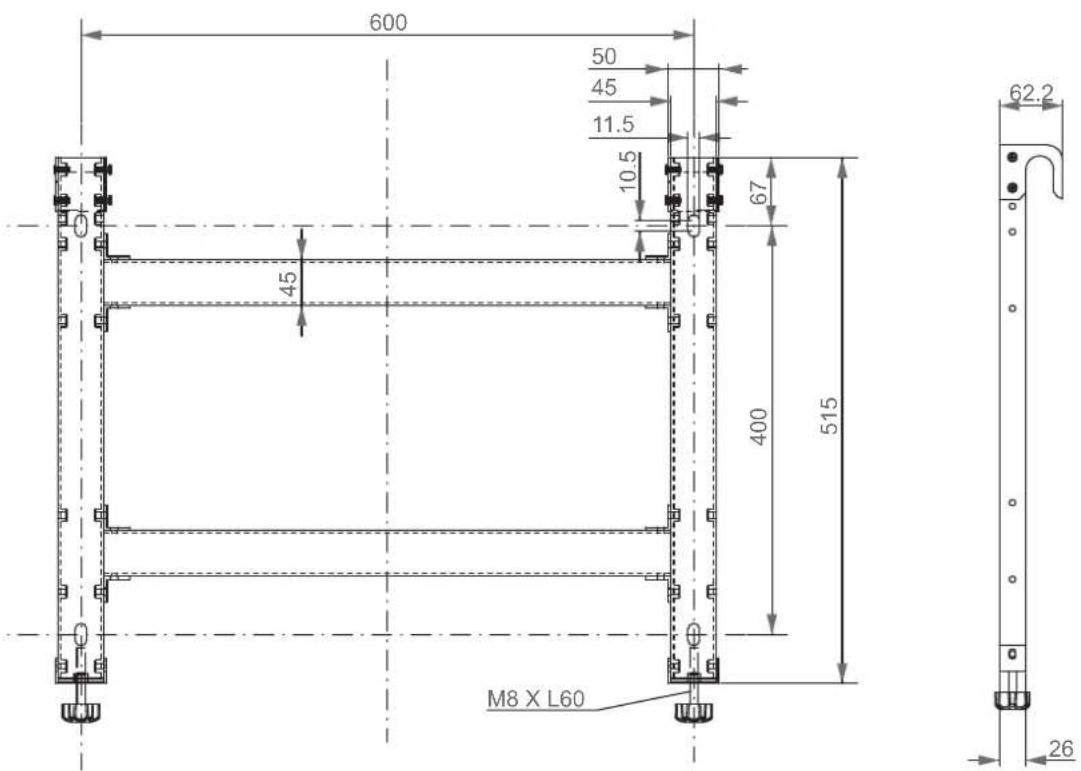

- Staffa per il montaggio del monitor Ⓐ


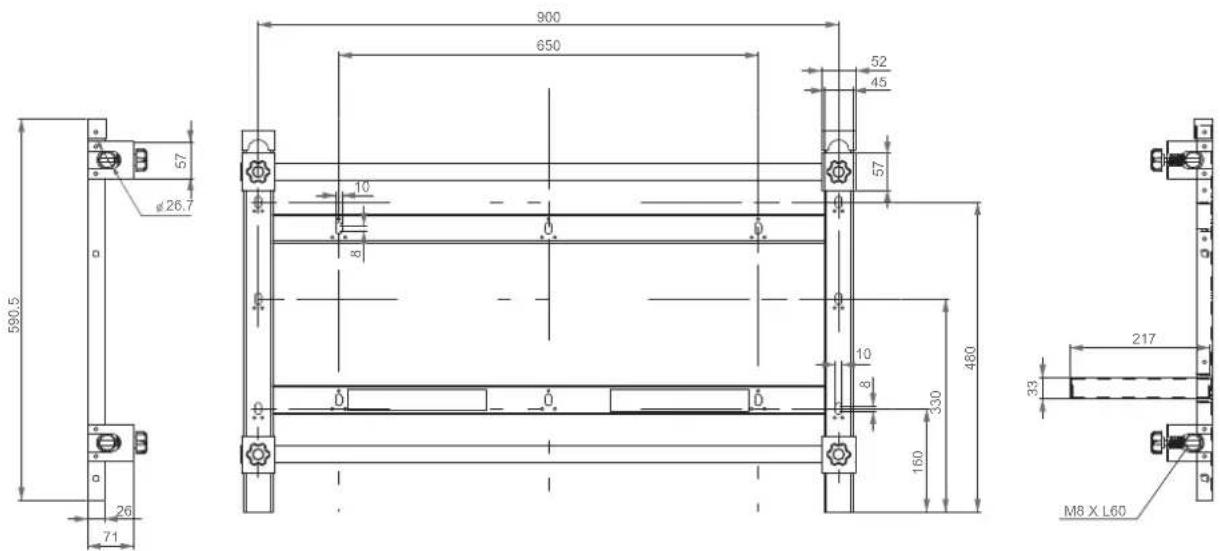

600 50 45 11.5 10.5 67 45 400 515 M8 X L60 26 62.2- Staffa per il montaggio a parete ⓑ

