INSTRUKCJA OBSŁUGI WMN460UTD SAMSUNG

Zasady bezpieczenstwa	01	Zasady	bezpieczenstwa
Wprowadzenie	02	Rozpakowywanie
	02	a do monitoranie		uchwytu
	03	b na Miarovanie		uchwytu
	06	Ułożenie		monitorów
	07	Regulacja		precyzyjna
	10	Odłączanie		monitorów
Specyfikacja produktu	11	Specyfikacja	produktu
Schemat produktu	12	Schemat	produktu
	13		Schematy

Zasady bezpieczeństwa

Informacje zawarte w niniejszym dokumencie służą zachowaniu bezpieczeństwa i uniknięciu utraty własności. Aby korzystać z produktu w prawidłowy sposób, należy dokładnie zapoznać się z instrukcjami.

⚠ Ostrzeżenie

Niedostosowanie się do niniejszych instrukcji może spowodować poważne obrażenia lub śmierć.

Podany znak służy podkreśleniu konieczności postępowania według instrukcji.

1. W celu instalacji produktu, skontaktuj się z instalatorem autoryzowanym przez sprzedawcę.

- Instalacja wykonana przez osobę nie będącą profesjonalistą może spowodować uszkodzenie ciała.

Jeśli planujesz zmienić miejsce montażu lub wymianę produktu, skontaktuj się z instalatorem autoryzowanym przez sprzedawcę.

Po instalacji nie należy używać nadmiernej siły lub fizycznego nacisku w stosunku do produktu.

1. Nie wolno pozwalać dzieciom na zabawę w pobliżu urządzenia.

- Podczas zabawy mogą uderzyć głową lub inną częścią ciała o krawędź produktu i odnieść obrażenia.

1. Upewnij się, że tylna część urządzenia nie uderzy w ścianę podczas obracania lub regulacji kąta.

- Ścianę i urządzenie można ochronić przed uszkodzeniem poprzez doklejenie kawałka gąbki do każdego z rogów urządzenia.

1. Produktu nie należy instalować na ścianie, która nie jest w stanie wytrzymać wagi urządzenia.

- Upadek może spowodować uszkodzenie urządzenia lub kontuzję.

1. Instalacja w nietypowych, niewłaściwych lub ekstremalnych środowiskach może spowodować poważne problemy w funkcjonowaniu produktu związane z otoczeniem. Przed instalacją urządzenia w takim środowisku skonsultuj się z centrum serwisowym firmy Samsung.

- Obszary narażone na nadmierna ilość drobnych cząstek, wilgotność, ekstremalne temperatury, wysoką wilgotność, spaliny, itp.

Rozpakowywanie

Uchwyt wspornika monitora ① Uchwyt wspornika naściennego ⑥

Wkręt ⓐ (M8 X 60mm) : x4

Wkręt do drewna (M5 X 50mm) : x8

Wkręt ⓑ (M8 X 30mm) : x4

Blaszka zabezpieczająca: x2

Łącznik : x2 Obejma do wkrętów : x4

Wkręt © (M5 X 10mm) : x2

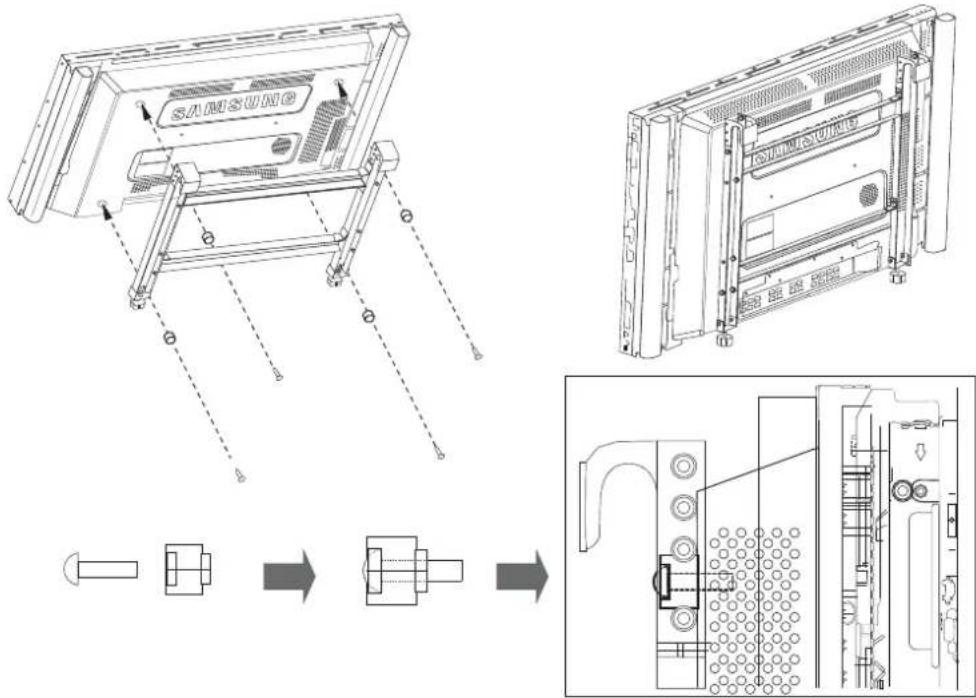

Mocowanie uchwytu ⓐ do monitora

1. Połącz cztery wkręty @ z obejmami, następnie dokręć je, aby przytwierdzić uchwyt @ do monitora jak pokazano na poniższym rysunku.

SAMSUNG

⚠ Ostrzeżenie

Upewnij się, że uchwyt ⓐ jest prawidłowo przytwierdzony do monitora.

Mocowanie uchwytu ⓑ na ścianie

1. Dokładnie przytwierdź uchwyt ⓑ do ściany za pomocą wkrętów do drewna.

※ Jak dokręcać wkręty

Wykonaj otwór za pomocą wiertła 3x50.

Wyczyść wnętrze wywierconego otworu.

Dokręć wkręt do drewna w otworze.

※ Do wiercenia otworu w ścianie należy użyć odpowiedniego wiertła o właściwej średnicy. W przeciwnym razie mogą wystąpić problemy z bezpieczeństwem.

⚠ Ostrzeżenie

1. Upewnij się, że ściana jest wystarczająco wytrzymała. W razie konieczności wzmocnij ścianę przed instalacją.
2. Wkręty w zestawie przeznaczone są do drewna.
3. Upewnij się, że używane wkręty są dostosowane do budulca ściany, np. marmuru, płyty stalowej lub betonu.

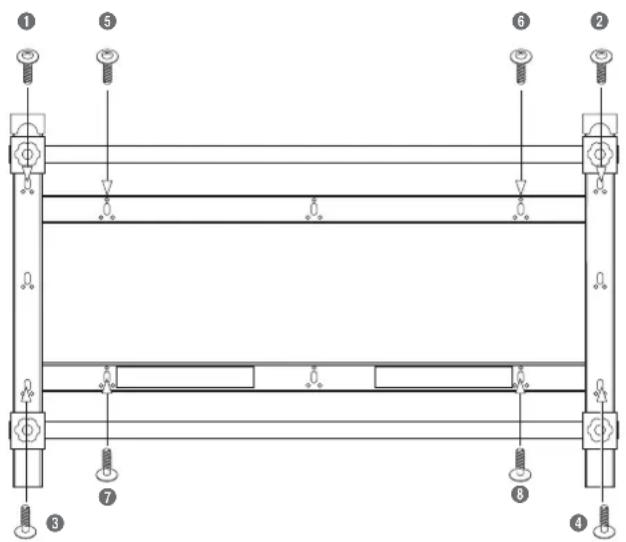

Śruby należy dokręcać w porządku od ① to ⑧, jak pokazano na powyższym rysunku.

Jeśli dokręcenie wkrętów do określonych otworów jest utrudnione, umieść je w otworach sąsiadujących.

☆ Instalacja Ściany Wideo

Instalację Video Wall powinny wykonywać przynajmniej 2 osoby.
Łączniki są wykorzystywane wyłącznie przy instalacji Video Wall, w celu pozostawienia wolnej przestrzeni pomiędzy monitorami tworzącymi Video Wall. Nie należy używać łączników przy instalacji jednego monitora.

Ostrzeżenie

1. Przed instalacją Video Wall, sprawdź wytrzymałość ściany biorąc pod uwagę całkowity ciężar monitorów i uchwytów, które chcesz zainstalować.
2. Waga monitora: 30 kg
3. Waga uchwytu: 7 kg

4. W przypadku instalacji Video Wall o czterech lub więcej warstwach, należy wziąć pod uwagę system klimatyzacji. Przed instalacją skonsultuj się z ekspertem, ponieważ ciepło z monitorów może powodować problemy.

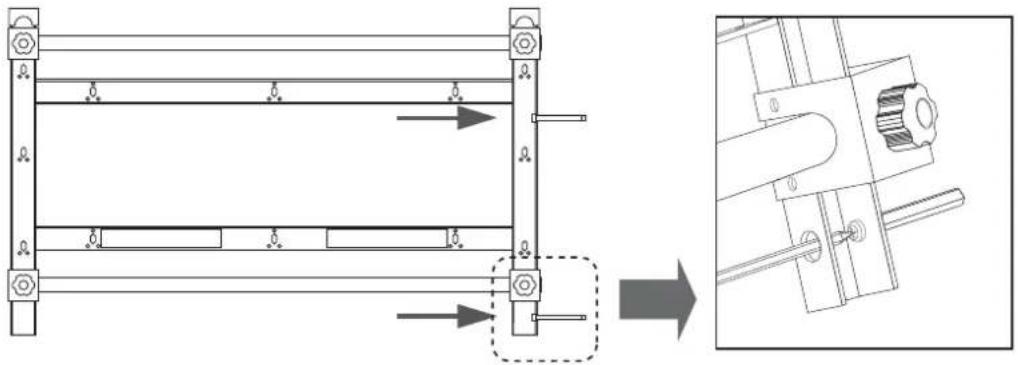

5. Zamocuj dwa łączniki odpowiednio w środkowej i dolnej części uchwytu ⑥.

Dokręć dwa wkręty ⑥ do uchwytu ⑥.

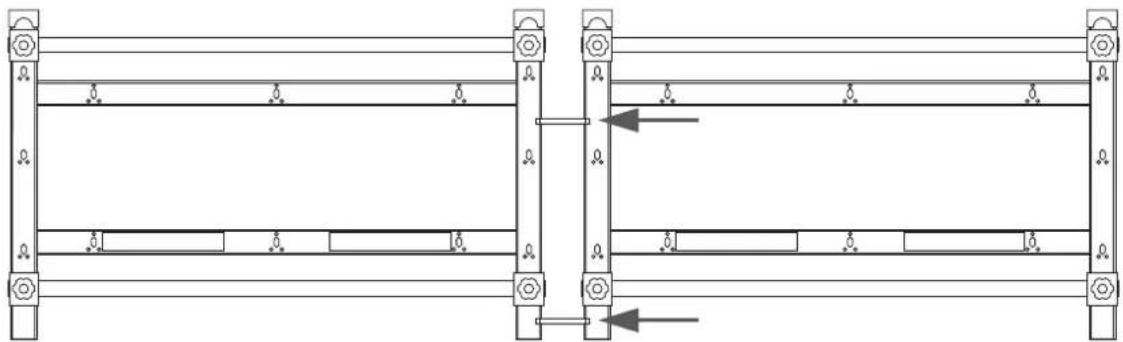

1. Aby dopasować w poziomie, przytwierdź uchwyt ② do łączników na uchwycie ① za pomocą wkrętów ⑥.

(Czynność ta powinna być wykonywana przez przynajmniej 2 osoby.)

Po dokładnym dokręceniu, zamontuj zestaw na ścianie, wykonując czynności zawarte w punkcie 1 i następnych.

Dokładnie dokręć wkręty; upewnij się, że pomiędzy łącznikami i uchwytem ⓑ nie ma wolnej przestrzeni.

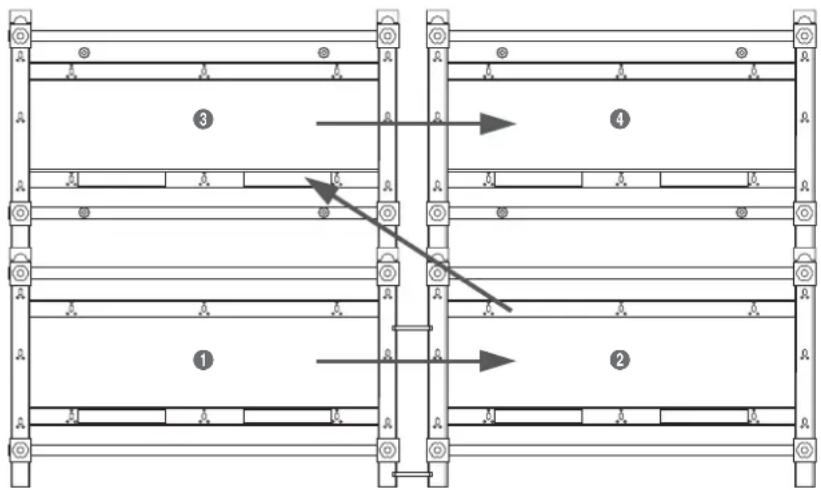

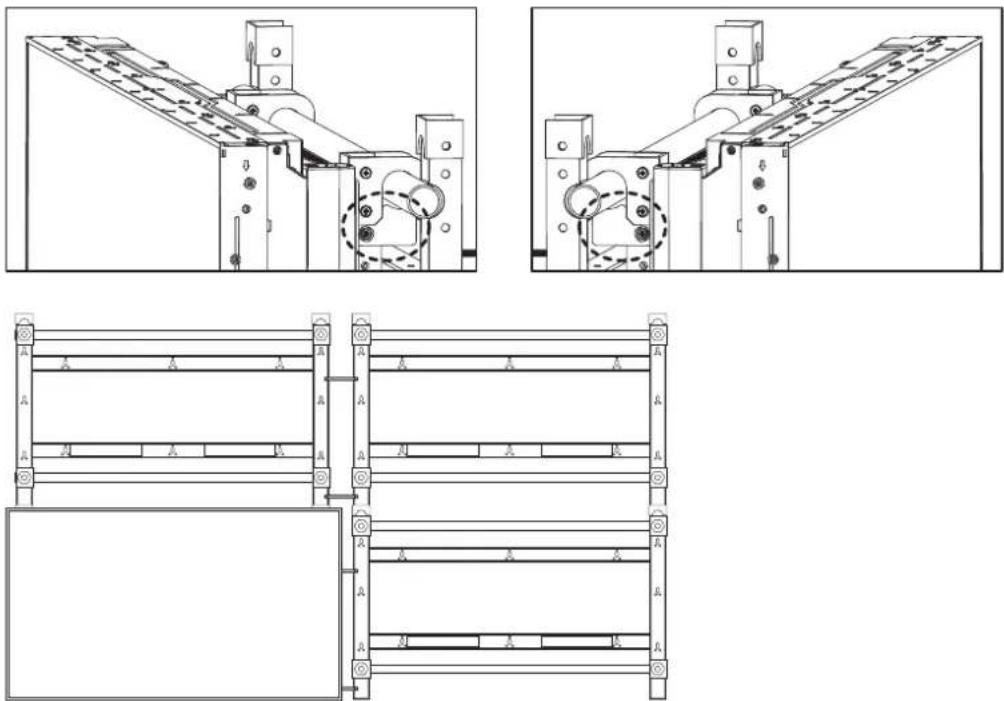

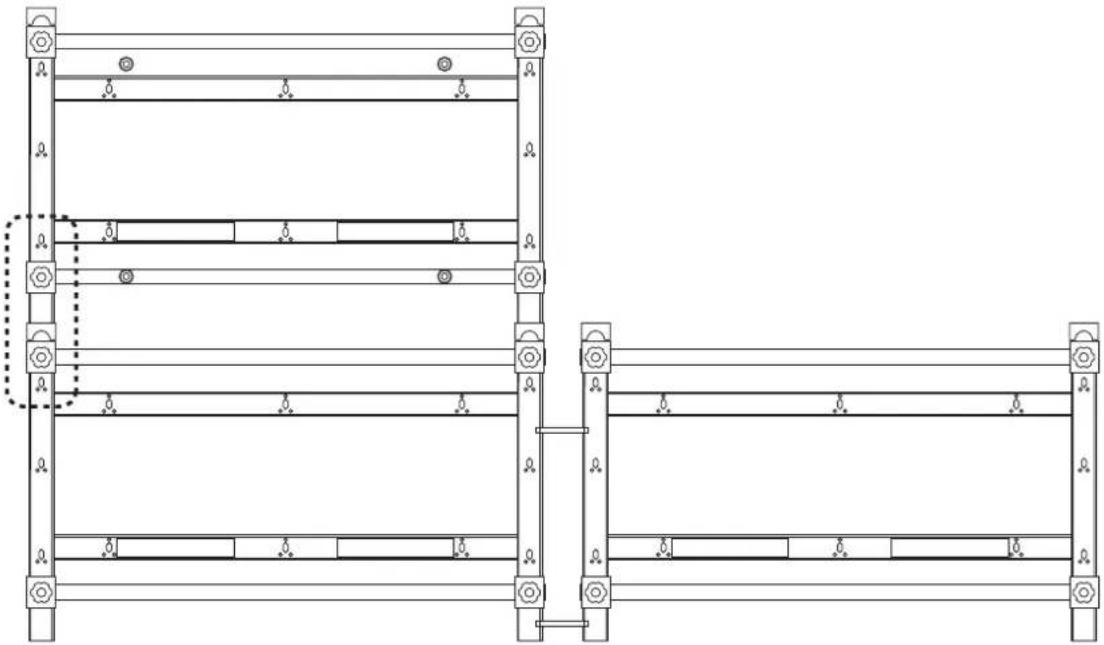

1. Aby dopasować w pionie, umieść stopy uchwytu ③ na górze uchwytu ①, łącząc dwa uchwyty ze sobą.

Dolna część uchwytu ③ musi być w pełni włóżona w górną część uchwytu ①, jak pokazano na rysunku.

1. Wykonując czynności z punktów 2 do 4, zamontuj uchwyt w pozycji ④.

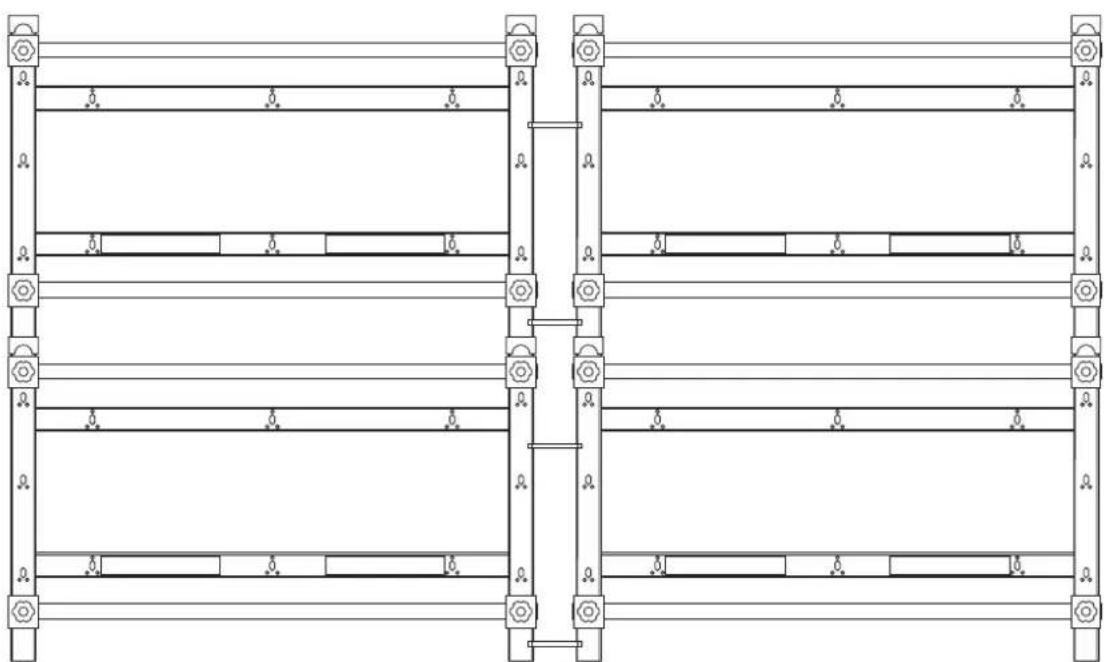

Ilość uchwytów można zwiększyć, wykonując czynności opisane powyżej.

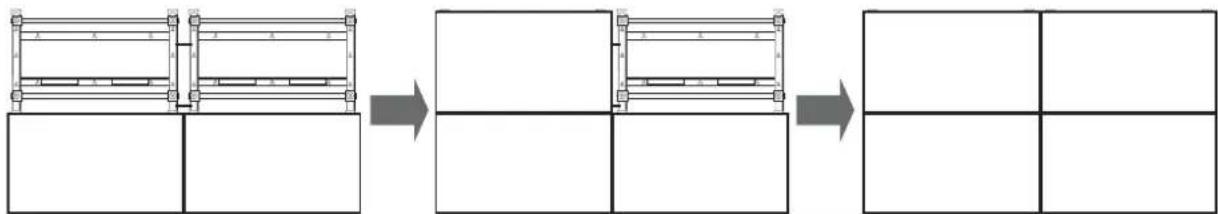

Ułożenie monitorów

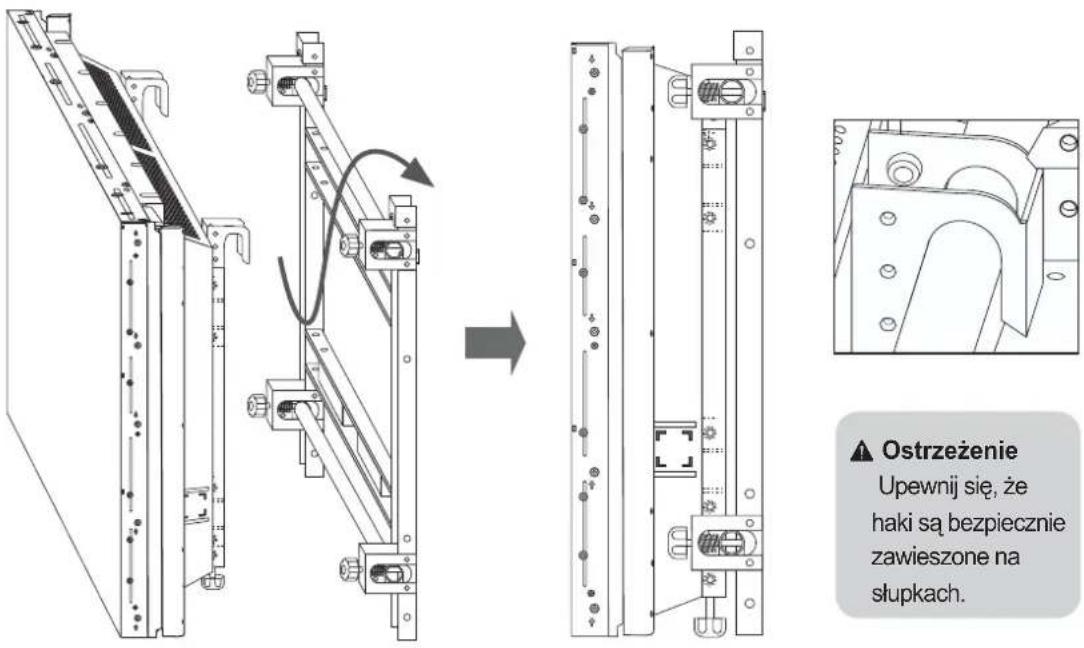

1. Zawieś monitor, do którego przyłączony jest uchwyt ⓐ, na słupkach uchwytu naściennego ⓑ.

Ostrzeżenie Upewnij się, że haki są bezpiecznie zawieszone na słupkach.

⚠ Ostrzeżenie

Panelu nie należy należy dociskać dłońmi podczas instalacji. Nacisk może spowodować poważne uszkodzenia produktu.

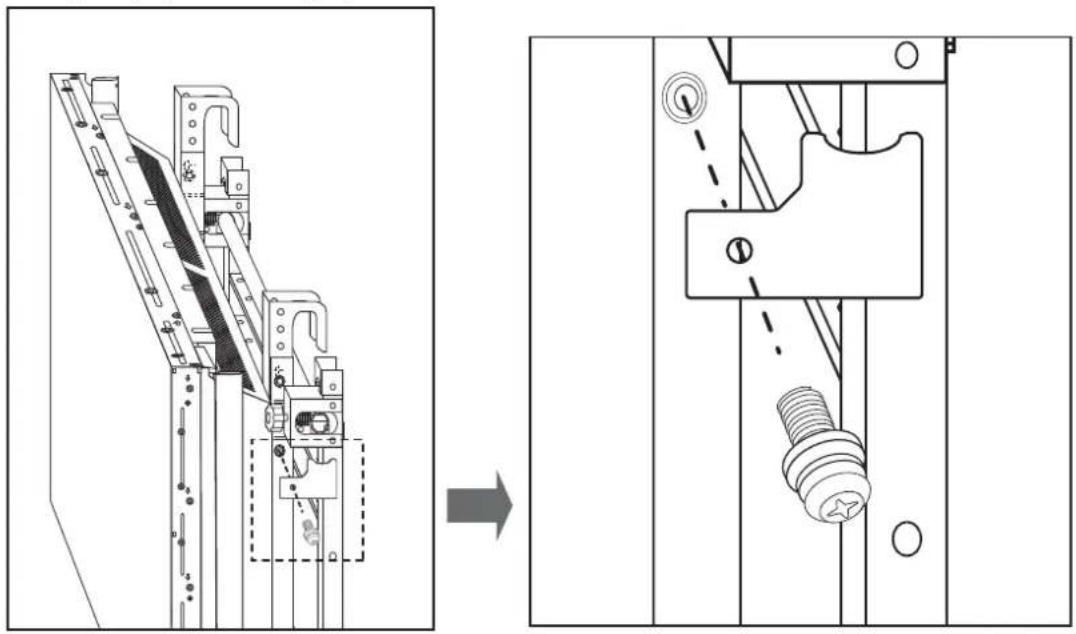

1. Aby zapobiec poluźnieniu monitora, dokręć blaszki zabezpieczające za pomocą wkrętów ©. Powyższą czynność należy wykonać po obu stronach.

Upewnij się, że blaszki zabezpieczające są dokręcone po obydwu stronach, ponieważ monitor może upaść podczas instalacji.

1. Dopasuj pozycję monitora na każdym uchwycie, wykonując czynności 1 i 2.

Podczas instalacji należy uważać na palce.

Regulacja precyzyjna

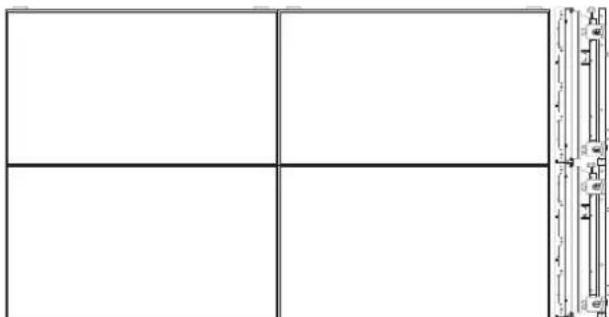

☑ Po ustawieniu monitorów, jeśli ich pozycja wydaje się nieprawidłowa, możliwe jest precyzyjne wyregulowanie ustawienia monitorów za pomocą wkrętów na uchwycie.
Upewnij się, że nie występują żadne różnice w wysokości lub przerwy pomiędzy monitorami.

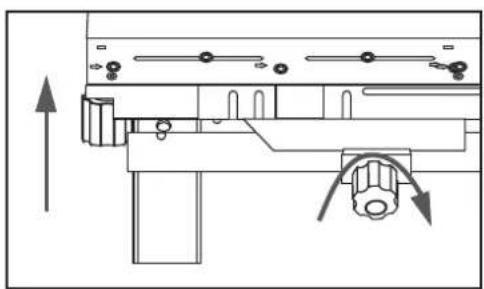

1. Wyrównywanie różnicy wysokości pomiędzy przednią i tylnią częścią monitora.

Przekręcenie wkrętów zgodnie lub odwrotnie do ruchu wskazówek zegara spowoduje, że monitor przesunie się odpowiednio do przodu lub do tyłu.

Zasięg wkrętów do precyzyjnej regulacji wynosi 10 mm.

Przesuwanie monitora do przodu

Przesuwanie monitora do tyłu

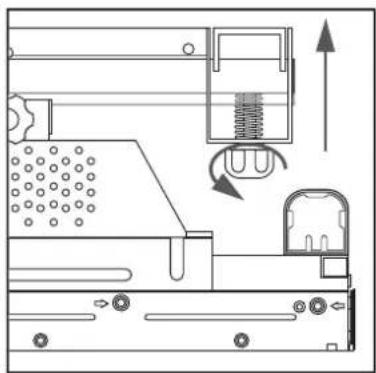

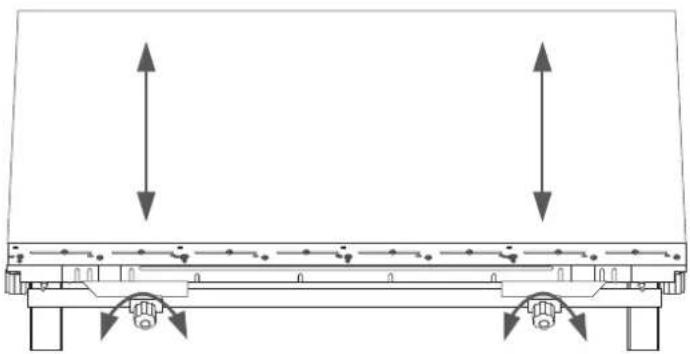

1. Poprawianie różnicy wysokości pomiędzy monitorami zawieszonymi wyżej i niżej.

Przekręcenie wkrętów zgodnie, lub odwrotnie do ruchu wskazówek zegara, spowoduje, że monitor przesunie się odpowiednio do góry lub w dół.

Opuszczanie monitora Podnoszenie monitora

☆ Aby wyregulować różnicę wysokości pomiędzy górną warstwą monitorów,

① Przesuń monitor do chwili, aż wytworzy się przestrzeń wielkości dłoni.

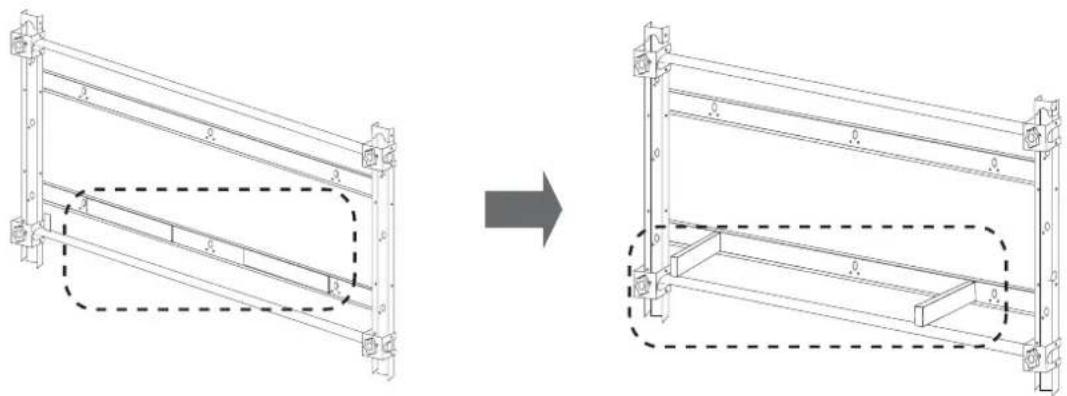

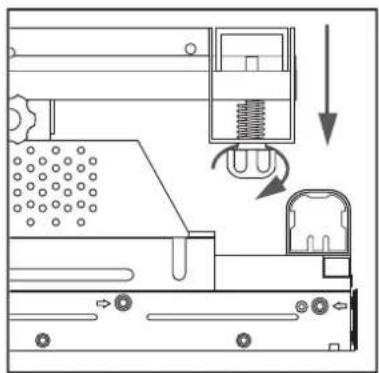

② Obróć monitor, rozwiń obejmę przytwierdzoną do uchwytu a następnie zamocuj monitor w obejmie.
③ Przekręć wkręt do regulacji precyzyjnej, aby zlikwidować różnicę wysokości.
④ Powtórz czynności ①\~③ do momentu uzyskania optymalnego rezultatu.

1. Podczas instalacji należy uważać na palce.

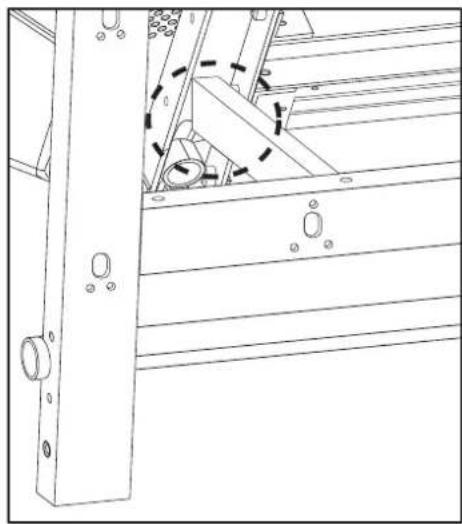

2. Upewnij się, że obejma jest przytwierdzona do uchwytu wspornika monitora ⑥.

Odłączanie monitorów

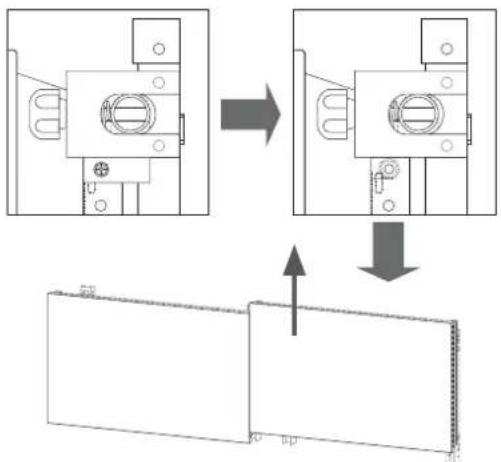

1. Odłączanie górnych monitorów

Odkręć wkręty unieruchamiające blaszki zabezpieczające i podnieś monitory ze ściany wideo.

Przed odłączeniem monitorów, upewnij się, że wszystkie kable są odłączone.

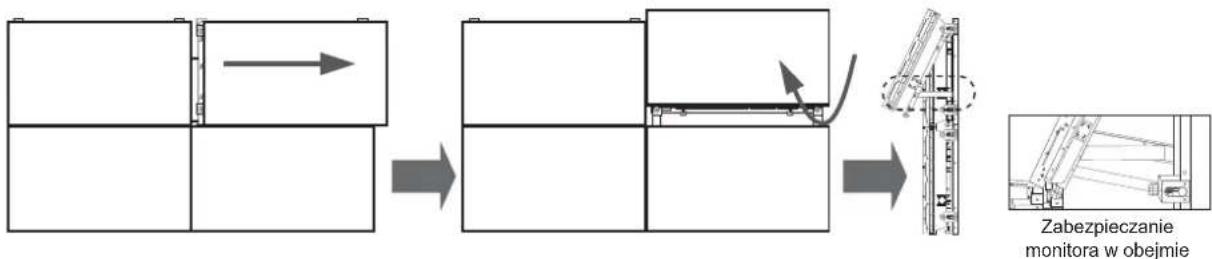

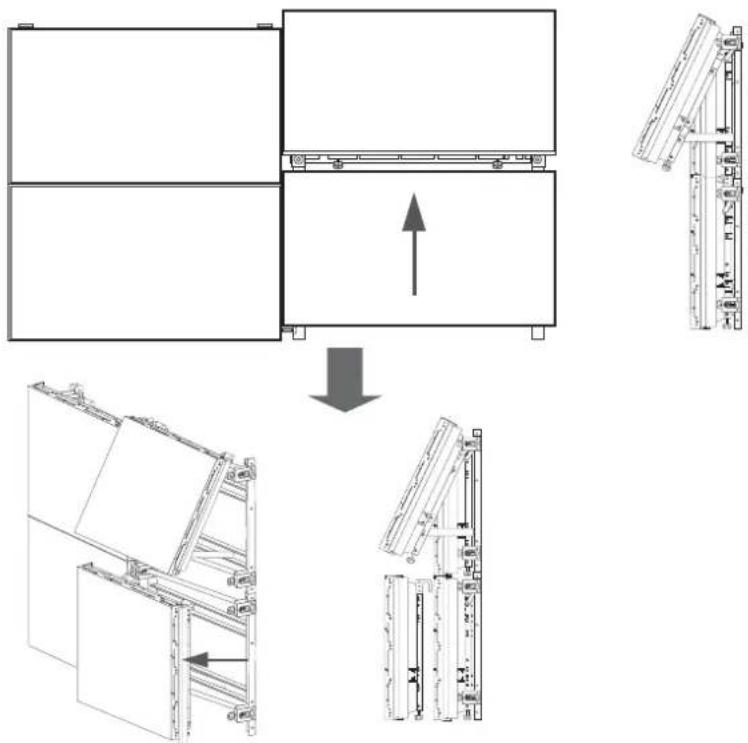

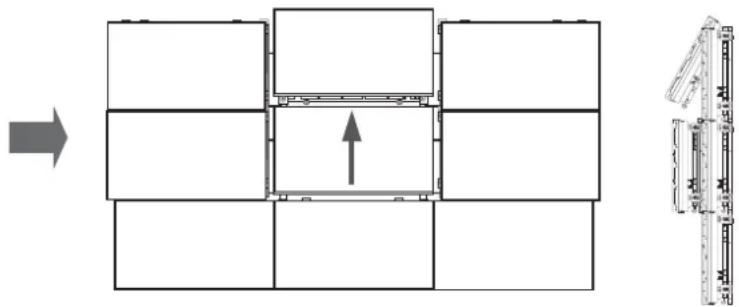

2. Odłączanie dolnych monitorów

① Przesuń monitor, który chcesz odłączyć, obróć go i zabezpiecz w obejmie.

② Usuń blaszki zabezpieczające z monitora i podnieś monitor, aby odłączyć go od ściany wideo zgodnie z poniższym rysunkiem.

1. Odłączanie monitora środkowego z Video Wall o rozmiarach 3 x 3

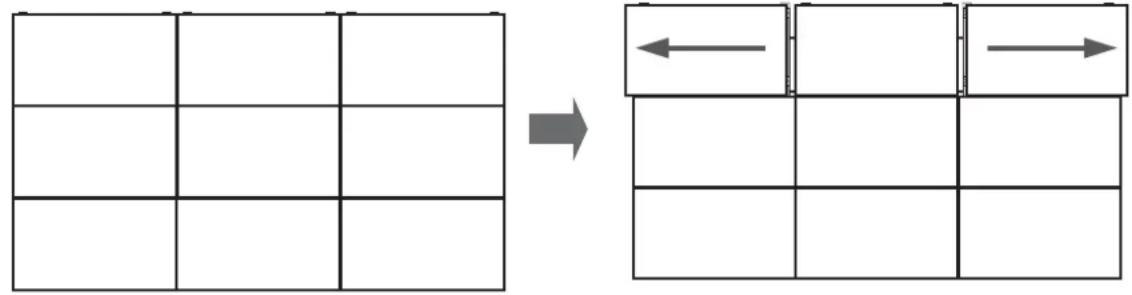

1. Przesuń lewy i prawy monitor w górnej warstwie do chwili, aż wytworzy się przestrzeń wielkości dłoni.

    subgraph Left
    A1["Rectangular Block"]
    A2["Vertical Column"]
    A3["Horizontal Column"]
    end

    subgraph Right
    A4["Rectangular Block"]
    A5["Vertical Column"]
    A6["Horizontal Column"]
    end

    style Left fill:#f9f,stroke:#333
    style Right fill:#bbf,stroke:#333

1. Obróć środkowy monitor, aby zabezpieczyć go w obejmie.

2. Przesuń lewy i prawy monitor w warstwie środkowej, postępując według czynności w punkcie 1.

1. Podnieś monitor środkowy i odłącz go od ściany wideo.

Specyfikacja produktu

Wymiary (mm) W955 X H590,5 X D93
Waga (kg) 7
Wspornik naścienny standardu VESA (mm)	600 X 400

⚠ Uwaga

Wygląd produktu i specyfikacje mogą ulec zmianie bez uprzedniego powiadomienia w celu zwiększenia wydajności.

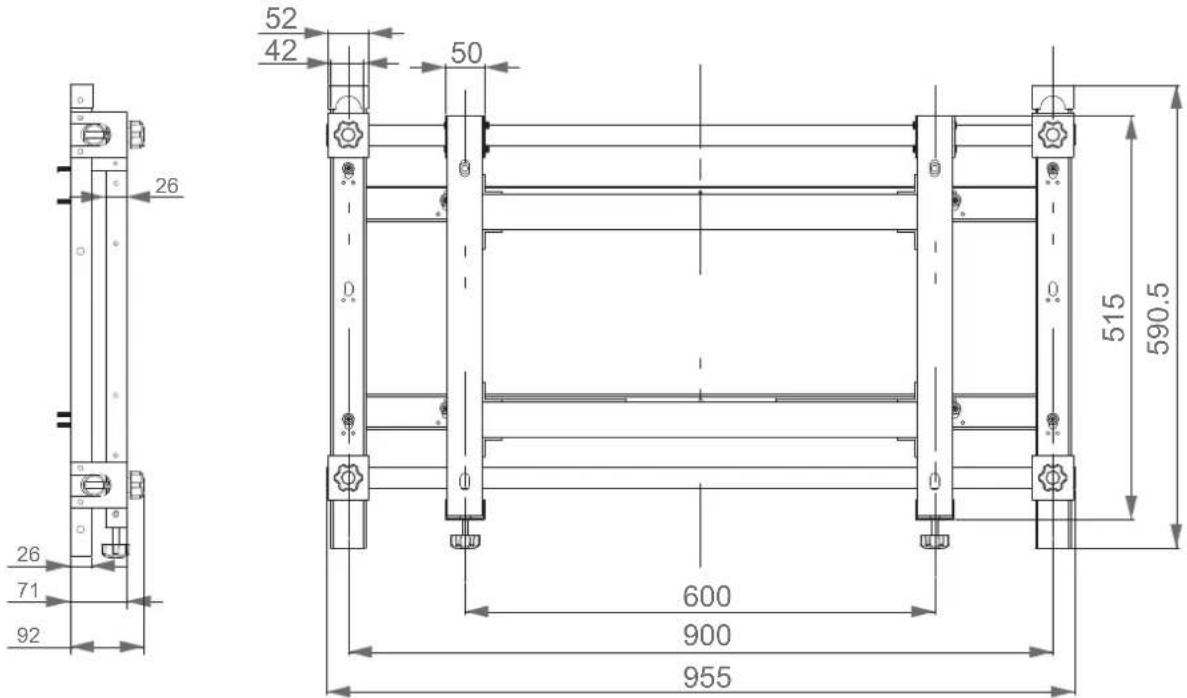

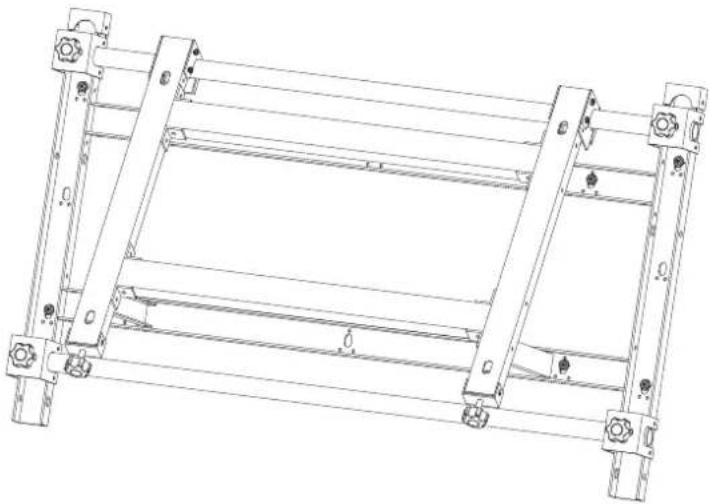

Schemat produktu

26 71 92 52 42 50 0 600 900 955 515 590.5

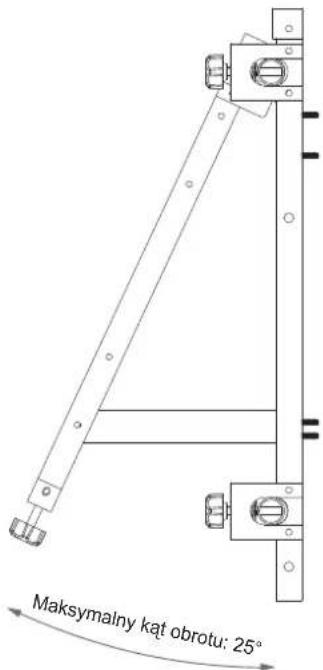

Maksymalny kąt obrotu: 25°

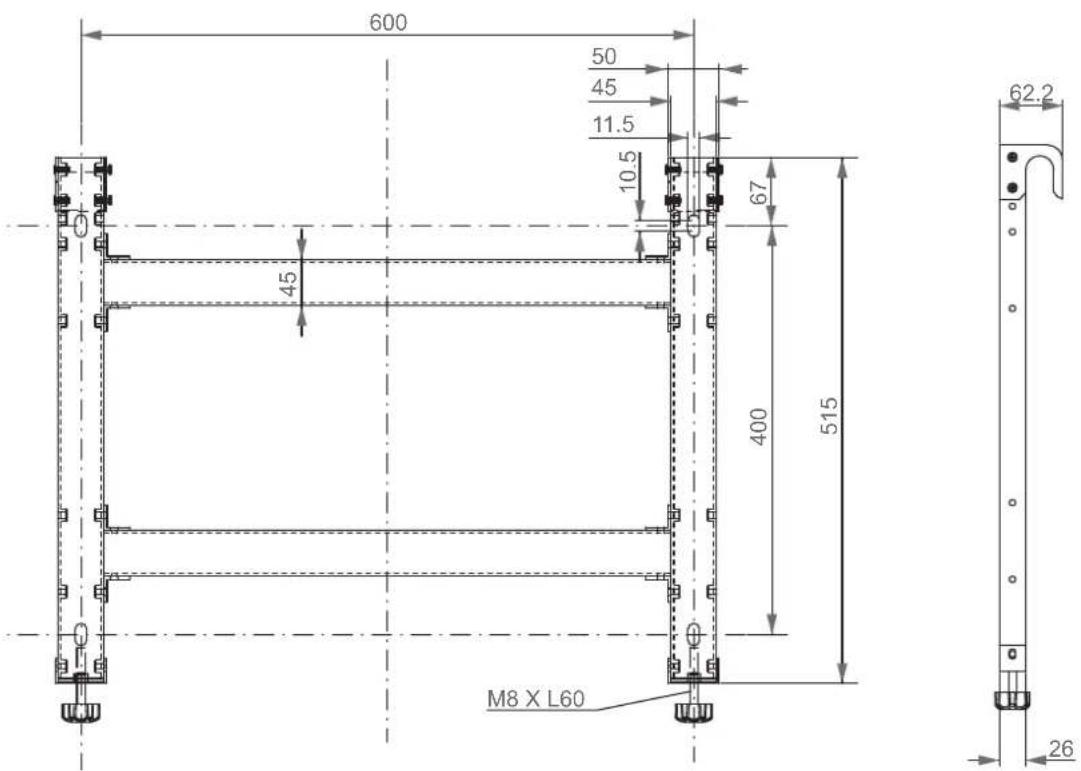

1. Uchwyt wspornika monitora ⓐ


600 50 45 11.5 10.5 67 45 400 515 M8 X L60 26 62.2

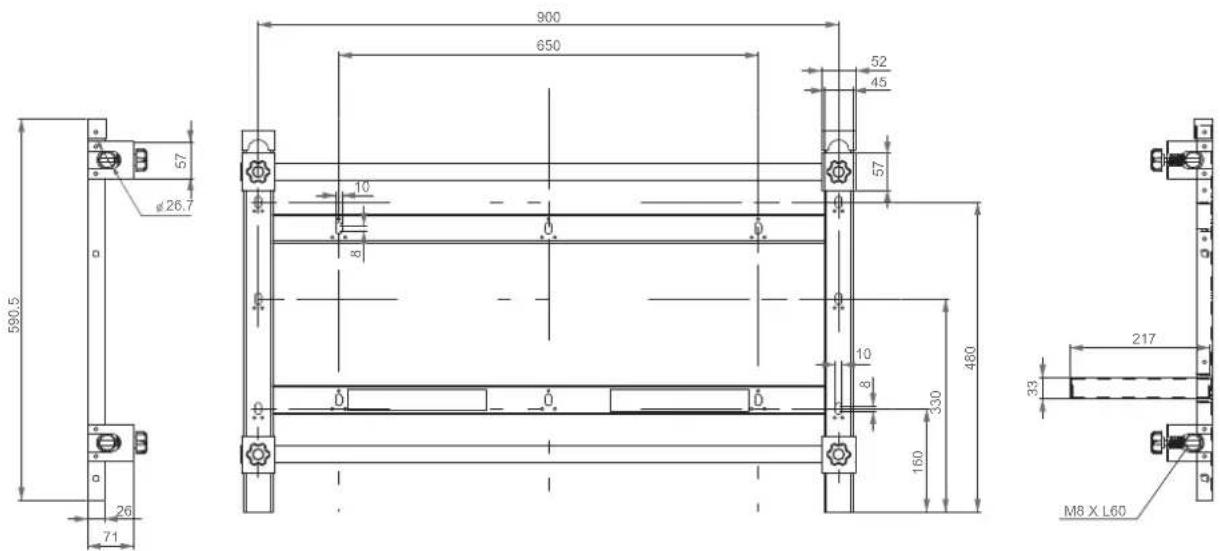

1. Uchwyt wspornika naściennego ⓑ


900 650 52 45 57 26.7 10 8 590.5 26 71 10 8 330 480 160 33 217 M8 X L60
