BRUKSANVISNING WMN460UTD SAMSUNG

Om du underlåter att följa instruktionerna häri kan det orsaka allvarlig skada eller dödsfall.

Det här obligatoriska tecknet används för att understryka instruktionerna som måste följas.

1. Se till att kontakta en installationsexpert som är auktoriserad av din återförsäljare för att utföra installationen.

- Installation av en obehörig person kan orsaka personskada.

Om du planerar att omlokalisera eller omplacera produkten efter installationen ska du kontakta en installationsexpert som är auktoriserad av din återförsäljare.

Använd inte onödigt väld eller tryck mot produkten efter installationen.

1. Låt inte barnen leka i närheten av produkten.

- De kan slå i huvudet eller kroppen mot produktens hörn och få fysiska skador.

1. Var försiktig så att du inte backar med produkten och slår den mot väggen när den roteras eller vinkeln ställs in.

- Du kan skydda väggen och produkten från skador genom att sätta fast en bit svamp i varje hörn av produkten.

1. Installera inte produkten på en vägg som inte kan bära dess vikt.

- Produkten kan falla och bli skadad eller orsaka personskada.

1. Produkter som är installerade på ovanliga, onormala eller extrema platser kan vara föremål för allvarliga prestandaproblem på grund av den omgivande miljön. Se till att rådgöra med ett Samsung servicecenter innan du installerar produkten på sådana områden.

- Områden som är exponerade för en hög andel fina partiklar eller fukt, kemikalier, extrema temperaturer, hög luftfuktighet etc.

Uppackning

Monteringsfäste för skärm ⓐ Väggmonteringsfäste ⓑ

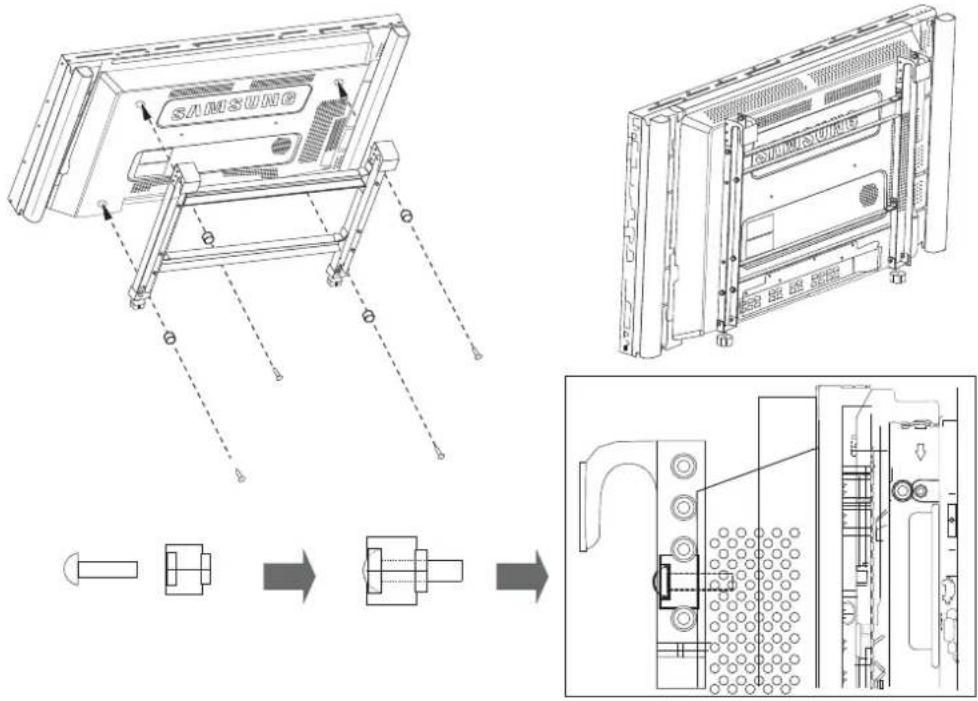

Montera fästet ⓐ i skärmen

1. Montera de fyra skruvarna ⓐ och skruvhållare och fäst dem ordentligt i fästet ⓐ mot skärmen så som visas på bilden nedan.

SAMSUNG

▲ Varning

Kontrollera att fästet ⓐ är monterat ordentligt i skärmen.

Svenska - 2

Montera fästet ⓑ på en vägg

1. Fixera fästet ⓑ ordentligt mot väggen med hjälp av träskruvarna.

※ Så här fäster du en skruv

Borra ett hål på med en borr på 3X50.

Rengör insidan på det borrade hålet.

Fäst träskruven i hålet.

※ När du borrar ett hål i väggen ska du se till att använda ett borr med den angivna diametern. Annars kan det uppstå säkerhetsproblem.

▲ Varning

1. Kontrollera väggens styrka och gör det förstärkningsarbete som krävs före installationen om väggen inte är tillräckligt stark.

2. De medföljande skruvarna är till för träväggar.

3. Kontrollera väggen och använd lämpliga skruvar enligt väggens material, exempelvis marmor, stål eller betong.

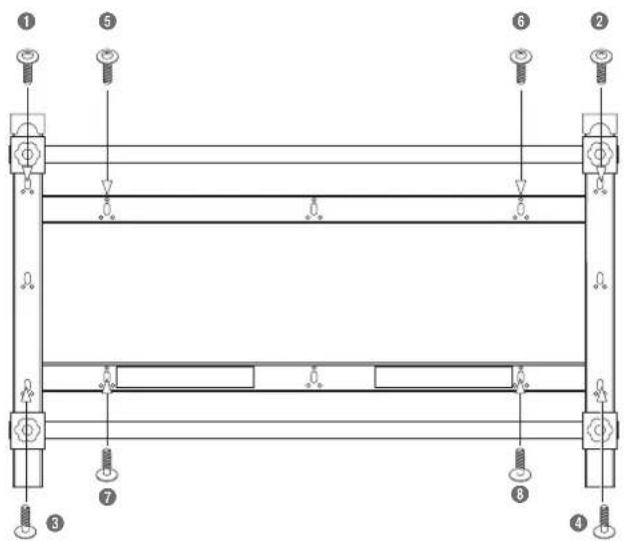

Fäst dem så som visas på bilden ovan, i ordningen ① till ⑧.

Om det är svårt att fästa skruvarna i de specifika hålen ska du fästa dem i de intilliggande hålen.

☆ Installera Delad skärambild

Installationen av Delad skärmbild ska utföras av två eller fler personer.

Kopplingarna används bara för att installera en Delad skärmbild för att kunna lämna en lucka mellan skärmarna som utgör Delad skärmbild. Använd den inte vid installation av bara en skärm.

▲ Varning

1. Innan du installerar Delad skärmbild, ska du kontrollera väggens styrka med tanke på skärmarnas totalvikt och de fästen du vill installera.

- Skärmens vikt: 30 kg

- Fästets vikt: 7 kg

1. Om du har för avsikt att installera på en Delad skärmbild som har fyra lager eller mer ska du ta hänsyn till luftkonditioneringssystemet. Kontakta och rådgör en expert före installationen, eftersom värmen från skärmarna kan orsaka problem.

Svenska - 3

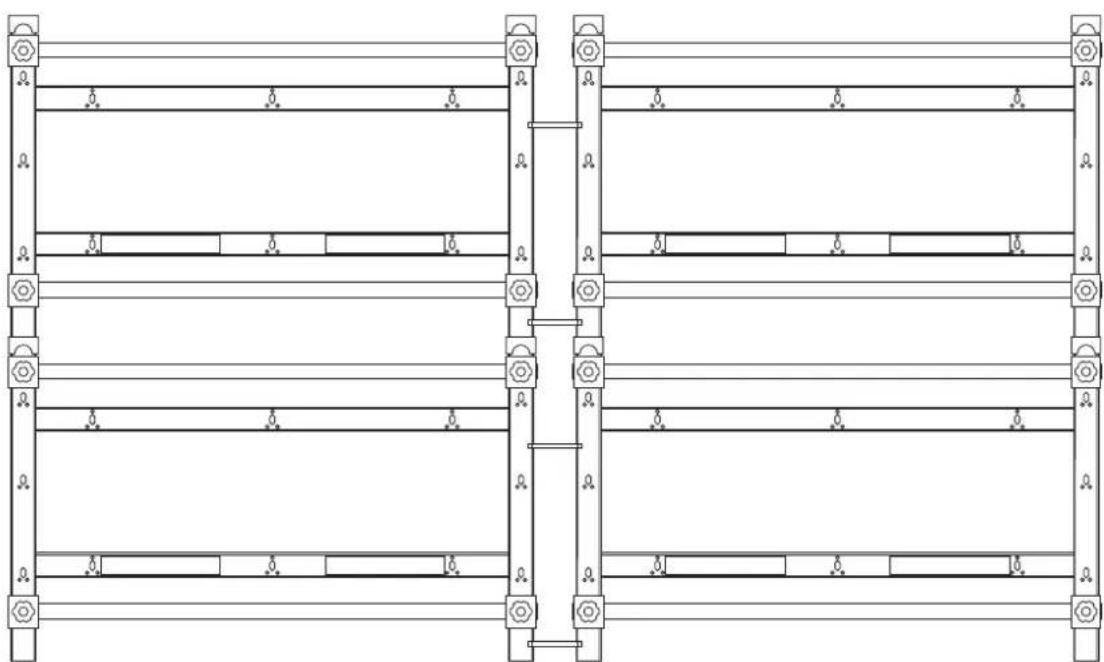

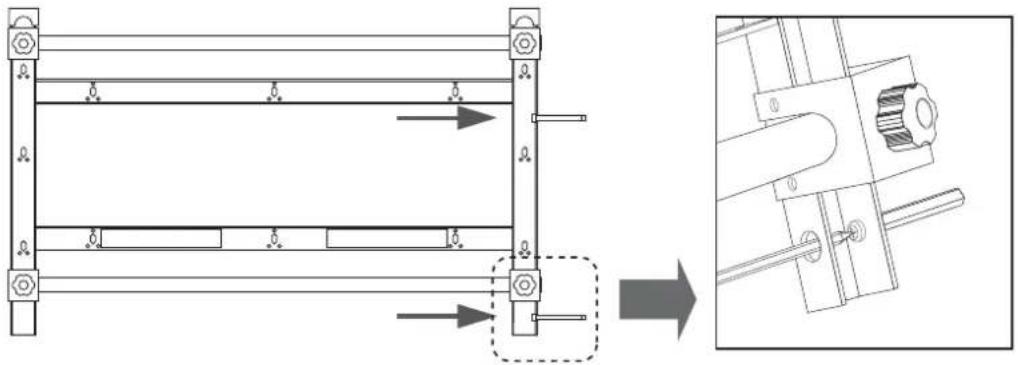

1. Fäst de båda kopplingarna i mitten respektive det nedre fästet ⑥.

Fäst de båda skruvarna ⓑ i fästet ⓑ.

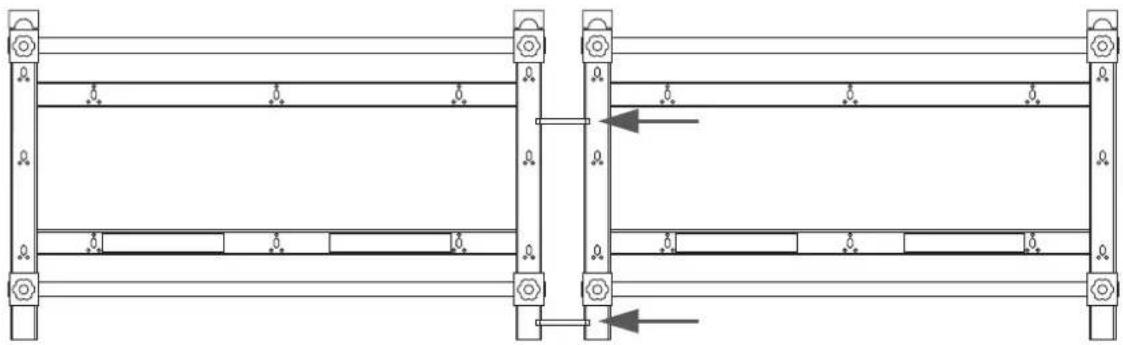

1. Om du vill inrikta dem horisontellt ska du montera fästet ② i kopplingarna på det ① med de båda skruvarna ⑥.

(Ska utföras av två eller fler personer.)

Efter ordentlig fixering ska du montera enheten på väggen enligt steg 1.

Fäst skruvarna ordentligt så att det inte blir något mellanrum mellan kopplingarna och fästet ⑥.

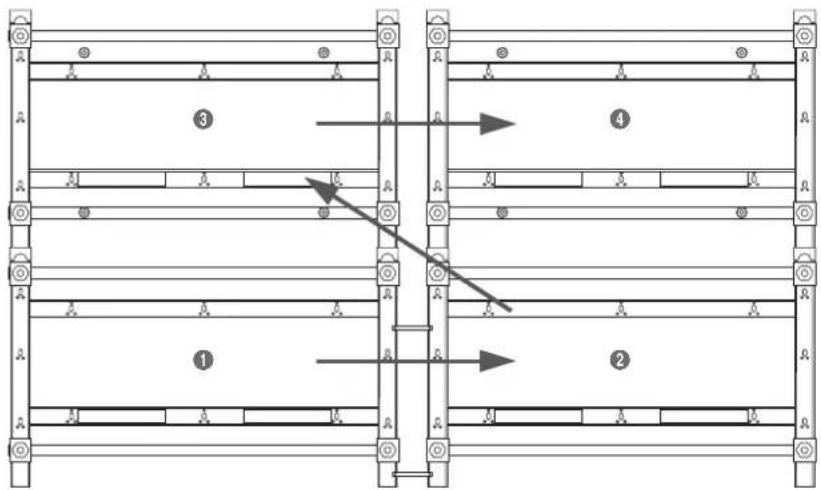

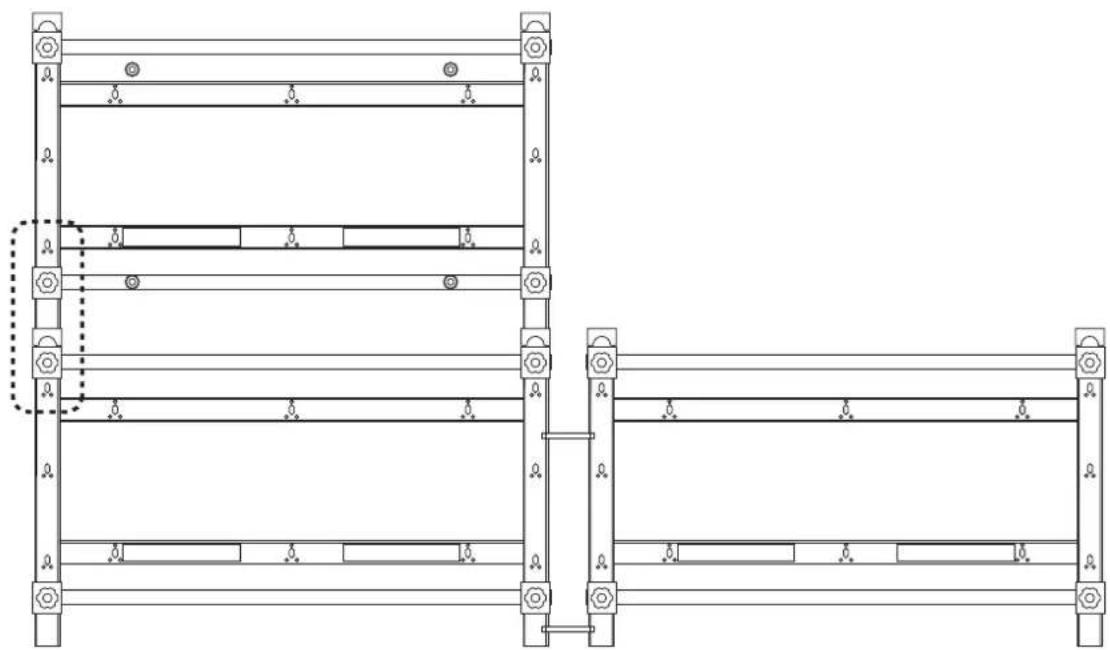

1. För att rikta in vertikalt ska du föra in benen i fästet ③ hela vägen till fästets överdel ① för att montera de två fästena.

Enligt vad som visas i bilderna måste nedre delen av fästet ③ föras in hela vägen i fästets överdel ①.

1. Följ steg 2 till 4 och fixera fästet på plats ④.

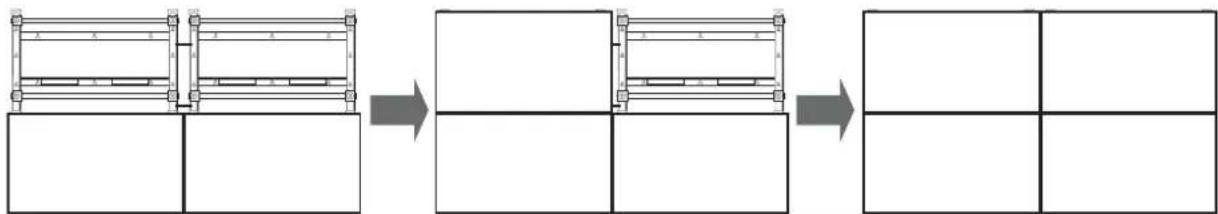

Öka antalet fästen genom att följa stegen ovan.

Ordna skärmarna

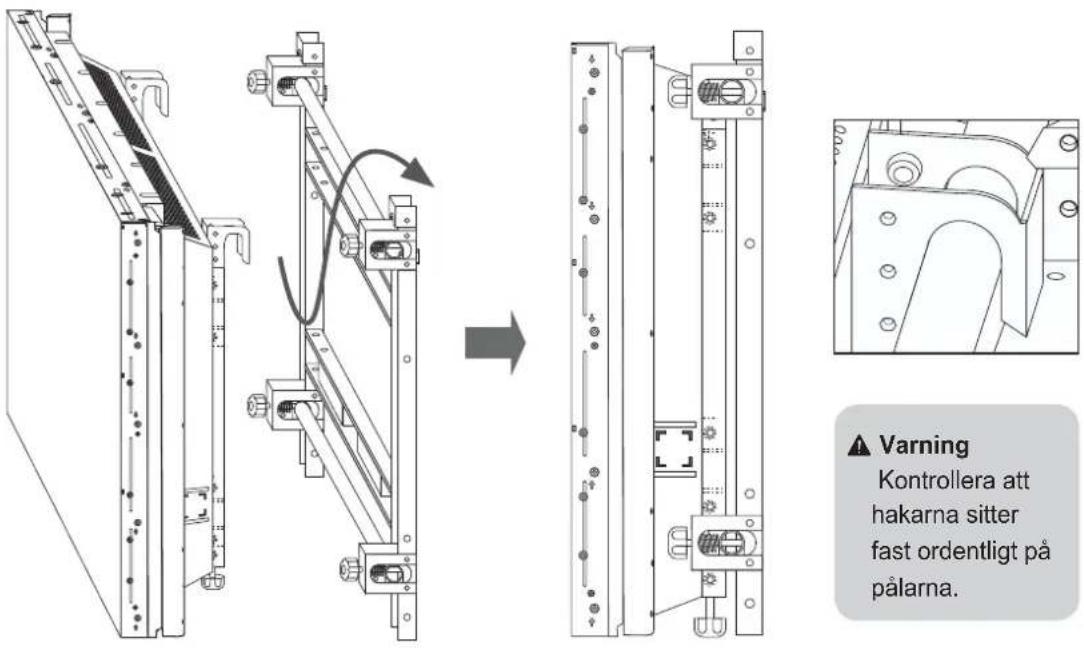

1. Haka i skärmen till vilken fästet ⓐ är monterat på väggfästets pålar ⓑ.

▲ Varning

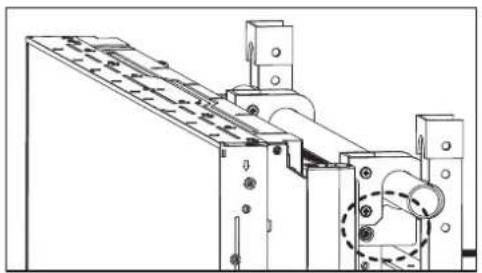

Kontrollera att hakarna sitter fast ordentligt på pålarna.

▲ Varning

Se till att inte utsätta panelen för något tryck från händerna när du tar i den. Annars kan du skada panelen.

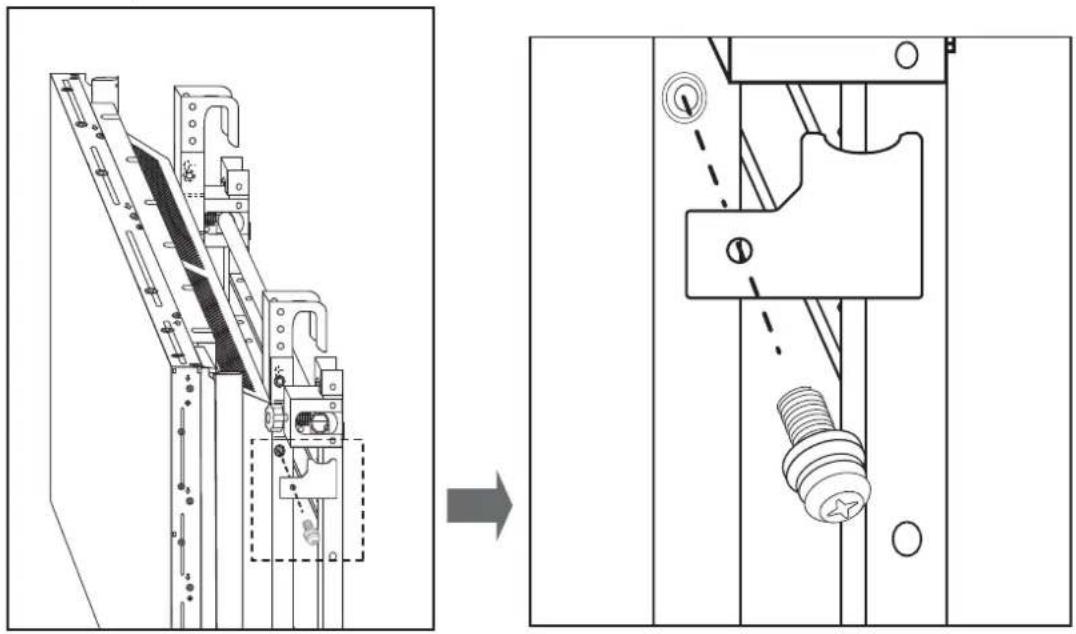

1. För att förhindra att skärmen blir lös kan du dra åt fästena med skruvarna ©.

Fäst dem på båda sidorna.

Eftersom skärmen kan falla ned under installationen ska du se till att dra åt säkerhetsfästen på båda sidorna.

1. Ordna skärmen på varje fäste genom att följa steg 1 och 2.

Var försiktig så att du inte fastnar med ditt finger under monteringen.

Fininställning

Efter att du har ordnat skärmarna och om de inte verkar välproportionerade ska du justera dem med skruvarna för fininställning på fästena.
Var försiktig så att du inte lämnar några höjdskillnader eller glapp mellan skärmarna.

Svenska - 7

1. Korrigera höjdskillnaderna mellan skärmens fram- och baksida.

Om du vrider skruvarna för fininställning medurs eller moturs så flyttar sig skärmen framåt respektiva bakåt. Den maximala rörelselängden för fininställning av skruvar är 10 mm.

Flytta skärmen framåt

Flytta skärmen bakåt

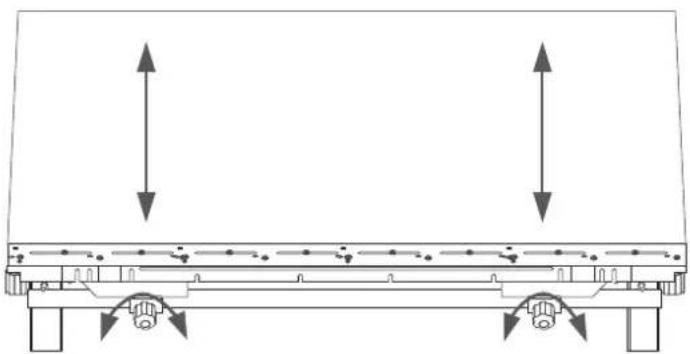

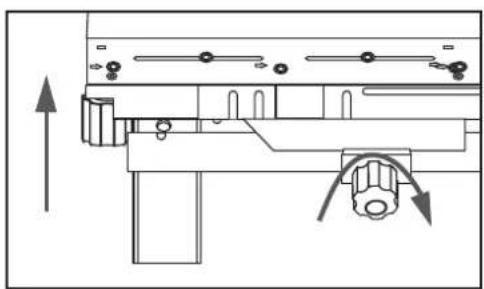

1. Korrigera höjdskillnaden mellan övre och nedre skärmarna.

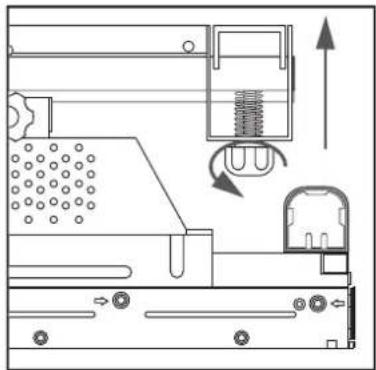

Om du finjusterar skruven på skärmens undersida medurs eller moturs så förflyttas den uppåt respektive nedåt.

Sänker skärmenHöjer skärmen

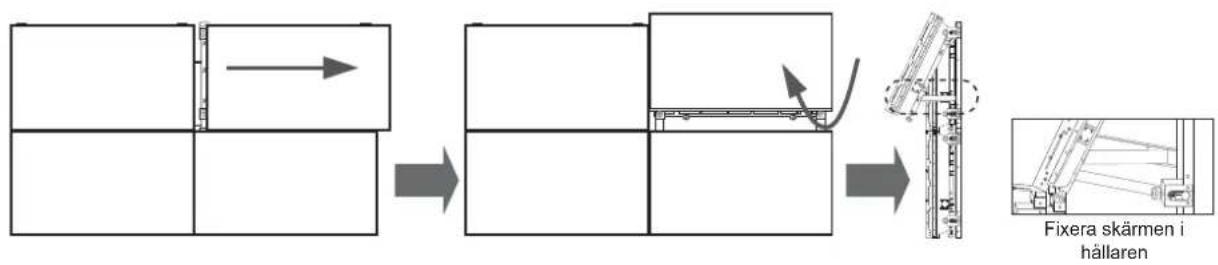

☆ För att justera höjdskillnaden mellan skärmarna på det övre lagret,

① Flyttar du upp skärmen tills det blir ett tillräckligt stort mellanrum för att passa handen.

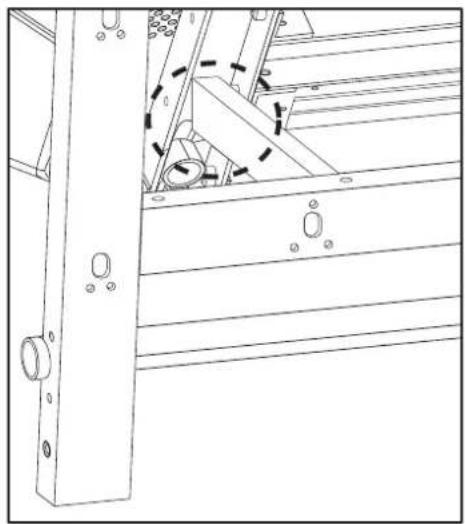

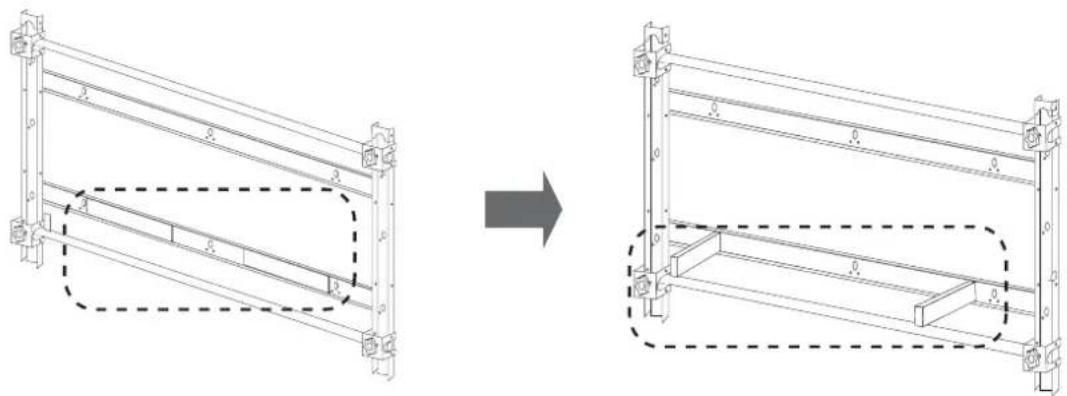

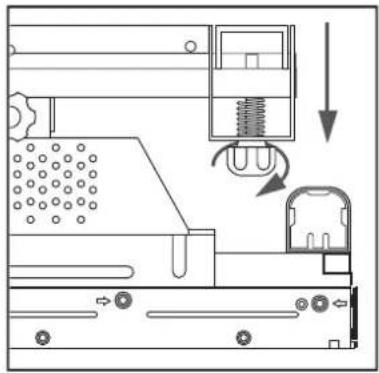

② Rotera skärmen, vik ned hållaren som håller fästet och fixera skärmen i hållaren.
③ Vrid finjusteringsskruven för att korrigera höjdskillnaden.
④ Upprepa steg ①\~③ tills du uppnår bästa resultat.

1. Var försiktig så att du inte fastnar med dina fingrar.
   2.Kontrollera att hållaren sitter fast i den monterade skärmen ⓑ.

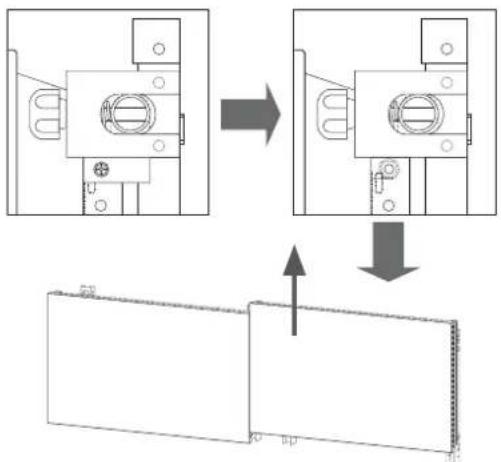

1. Demontera de övre skärmarna

Lossa skruvarna som sitter fast med säkerhetsfästen och lyft upp dem från Delad skärmbild.

Innan du demonterar skärmarna ska du se till att koppla loss alla kablar som är anslutna till dem.

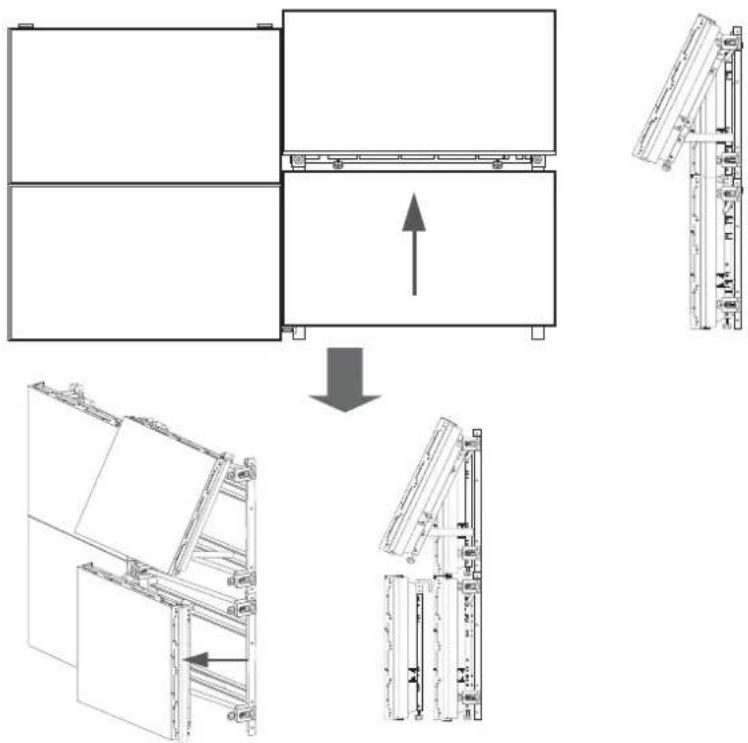

2. Demontera de nedre skärmarna

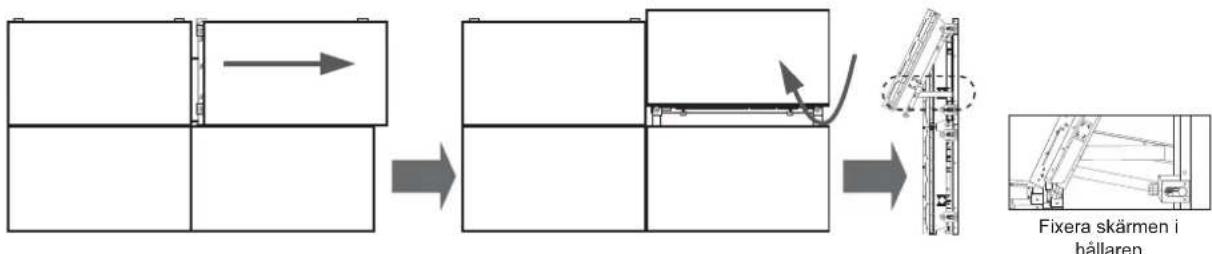

① Flytta skärmarna du vill demontera och vrid och fixera dem i hållaren.

② Avlägsna säkerhetsfästena från skärmen och lyft upp skärmen för att koppla loss den från Delad skärmbild så som visas på bilden nedan.

1. Demontera mittenskärmen från 3X3 Delad skärmbild


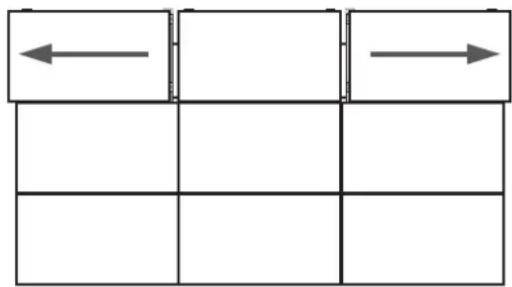

1. Flytta de vänstra och högra skärmarna i översta lagret tills det blir tillräcklig plats för att passa handen.

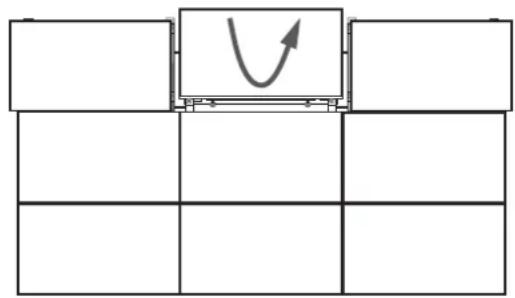

1. Vrid mittenskärmen för att fixera den i hållaren.

2. Flytta vänster och höger skärm i mittenlagret genom att följa steg 1.

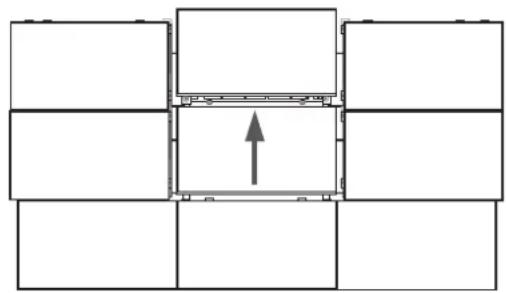

1. Lyft upp mittenskärmen för att demontera den från Delad skärmbild.

Produktspecifikationer

Mätt (mm) W955 X H590,5 X D93
Vikt (kg) 7
VESA standardväggfäste (mm)	600 X 400

⚠ Försiktighet

För bättre prestanda kan produktens utsida och specifikationer ändras utan föregående meddelande.

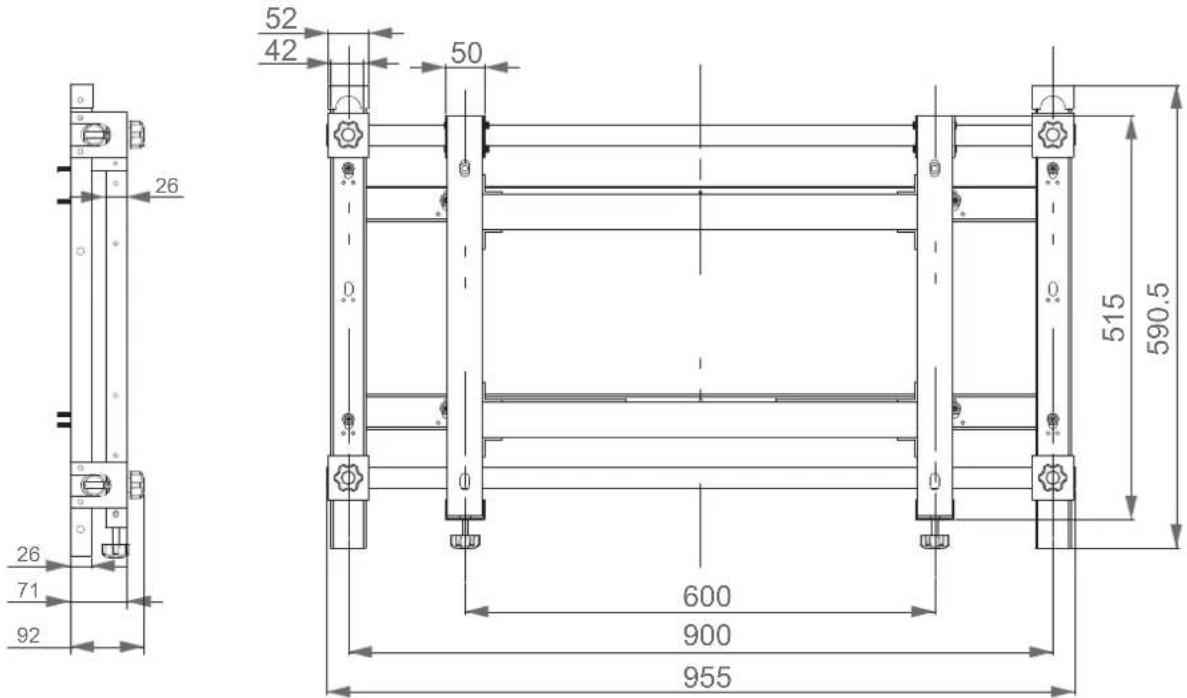

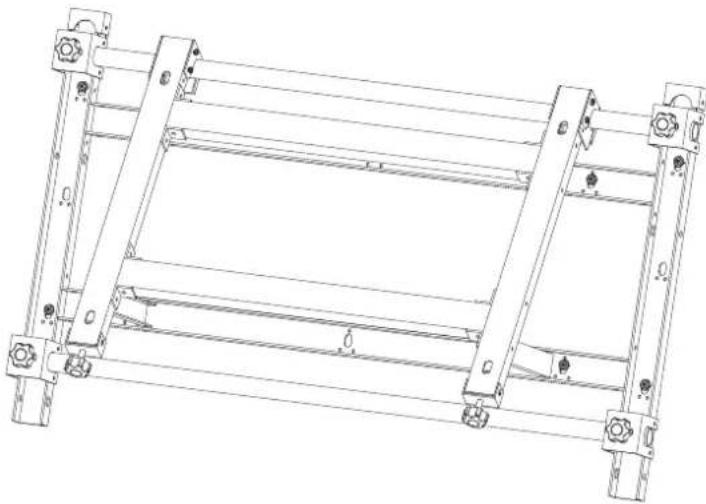

Produktritningar

26 71 92 52 42 50 0 600 900 955 515 590.5

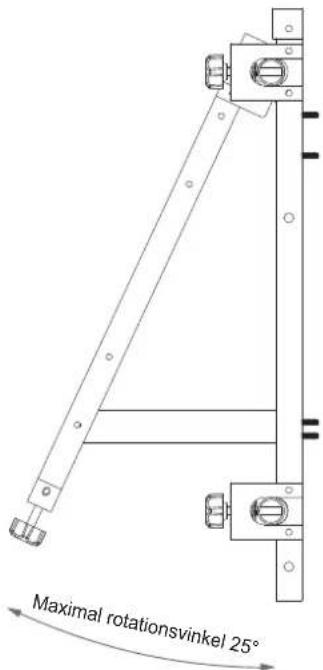

Maximal rotationsvinkel 25°

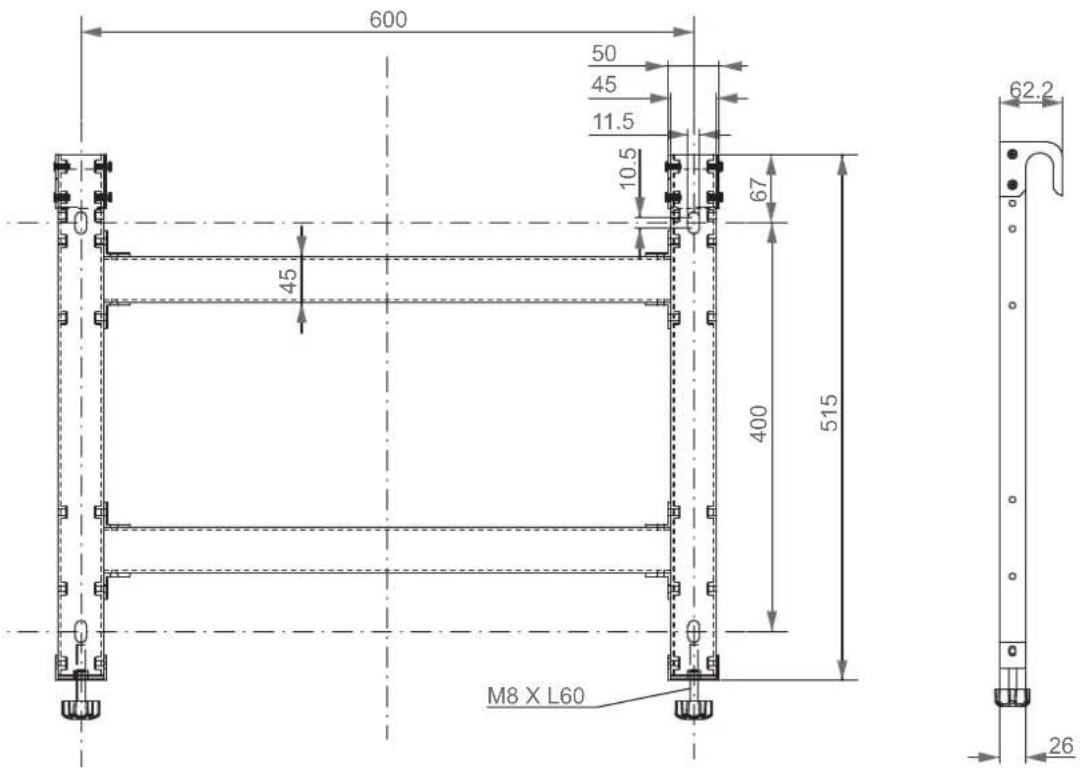

1. Monteringsfäste för skärm ⓐ

600 50 45 11.5 10.5 67 45 400 515 M8 X L60 26 62.2

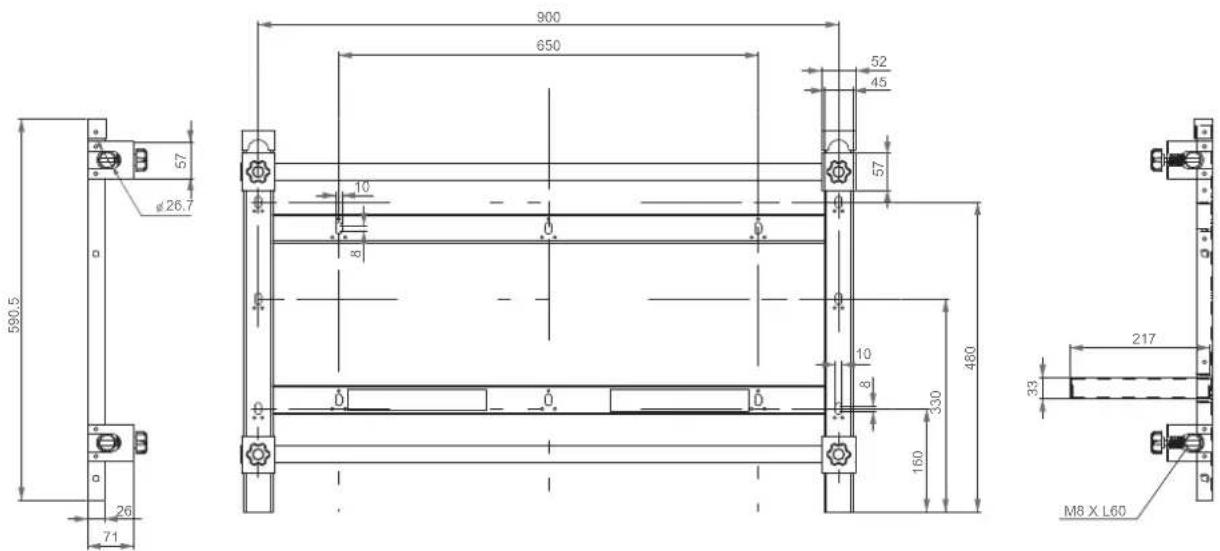

2. Väggmonteringsfäste ⓑ

900 650 52 45 57 26.7 10 8 57 590.5 26 71 10 8 330 480 160 33 217 M8 X L60
