KULLANIM KILAVUZU WMN460UTD SAMSUNG

Güvenlik Önlemleri	01	Güvenlik	Önlemleri
Giriş	02		Paketi	Açma
	02		Braketin	a monitore takılması
	03		Braketin	b duvara monte edilmesi
	06		Monitörlerin	düzenlenmesi
	07		İnce	ayar
	10		Monitörlerin	sökülmesi
Ürün teknik özellikleri	11	Ürün teknik	özellikleri
Ürün çizimleri	12	Ürün	çizimleri
	13		Çizimler

⚠️ Uyarı

Burada yer alan talimatlara uyulmaması ciddi yaralanmaya ve ölüme yol açabilir.

Bu zorunlu işaret uyulması gereken talimatları vurgulamak içindir.

1. Kurulumu gerçekleştirmek için satıcınız tarafından yetkilendirilmiş bir kurulum uzmanıyla temasa geçtiğinizden emin olun.

- Profesyonel olmayan bir kişi tarafından kurulması kişisel yaralanmaya yol açabilir.

! Kurulumdan sonra ürünü yeniden konumlandırmayı veya yerleştirmeyi düşünüyorsanız, satıcınız tarafından yetkilendirilmiş bir kurulum uzmanına danıştiğınızdan emin olun.

! Kurulumdan sonra, ürün üzerine aşırı güç veya fiziksel baskı uygulamayın.

1. Çocuklarınızın ürünün yakınında oyun oynamasına izin vermeyin.

- Ürünün köşesine kafalarını veya vücutlarını çarpıp yaralanabilirler.

1. Döndürülürken veya açı ayarlanırken, ürünün arkasını duvara çarpmamaya dikkat edin.

- Ürünün her bir köşesine bir sünger takarak duvarın veya ürünün hasar görmesini engelleyebilirsiniz.

1. Ürünün ağırlığını taşıyamayacak bir duvara ürünü monte etmeyin.

- Ürün düşebilir ve hasara veya kişisel yaralanmaya yol açabilir.

1. Olağandışı, anormal veya garip alanlara monte edilen ürünler, etraftaki ortamdan ötürü ciddi performans sorunlarına neden olabilir. Ürünü bu gibi alanlara monte etmeden önce, bir Samsung hizmet merkezine danışın.

- Yüksek miktarda ince parçacıklara veya neme, kimyasallara, çok yüksek sıcaklıkları, yüksek neme, otomobillere vs... maruz kalan alanlar

Paketi Açma

Kuplör : x2 Vida tutucusu: x4

Ahşap vida (M5 X 50mm) : x8

Güvenlik bağlama elemanı: x2

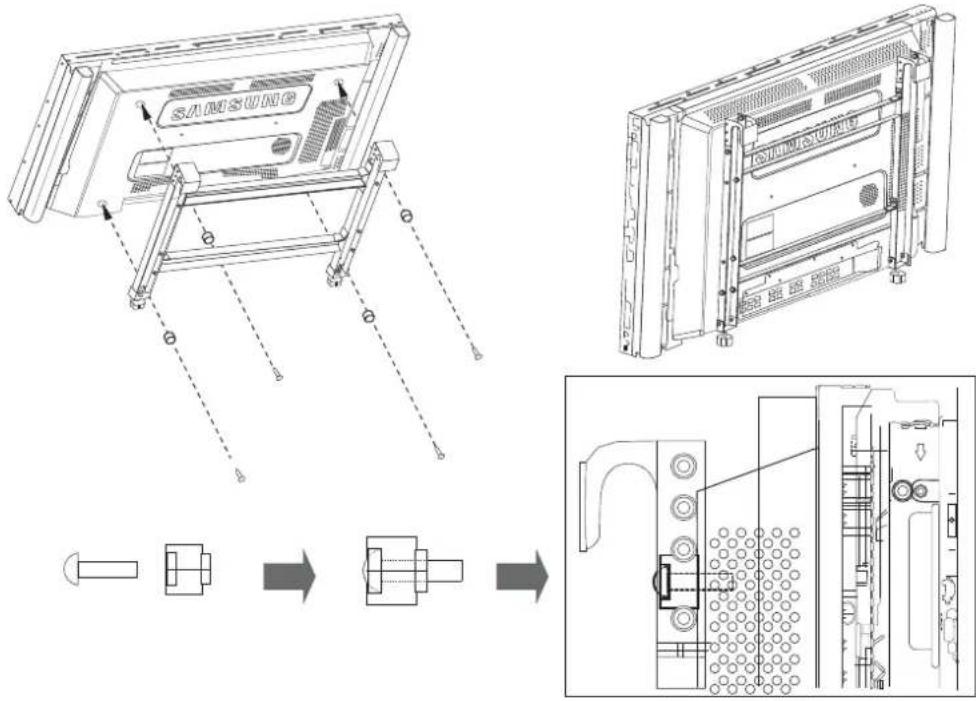

Braketin ⓐ monitöre takılması

1. Dört vidayı Ⓐ ve vida tutucuları monte edin ve bunları braketi Ⓐ aşağıdaki resimde olduğu gibi monitöre sabitlemek için sıkın.

SAMSUNG

Uyarı

Braketin ⓐ monitöre sabitlendiğini onaylamak için kontrol edin.

Braketin ⓑ duvara monte edilmesi

1. Braketi ⓑ tahta vidaları kullanarak duvara sıkıca sabitleyin.

※ Bir vida nasıl sabitlenir

3X50 matkap kullanarak bir delik açın.

Delinen deliğin içini temizleyin.

Ahşap vidayı deliğe sabitleyin.

※ Duvara bir delik delerken, bir matkap ucu ve belirtilen çapta bir matkap kullandığınızdan emin olun. Aksi takdirde, güvenlik sorunları gerçekleşebilir.

Uyari

1. Duvar gücünü kontrol ettiğinizden emin olun ve duvar yeterince güçlü değilse kurulumdan önce güçlendirme işlemi gerçekleştirin.

2. Sağlanan vidalar ahşap içindir.

3. Duvarı kontrol edin ve mermer, çelik levha veya beton gibi duvar materyaline göre uygun vidaları kullanın.

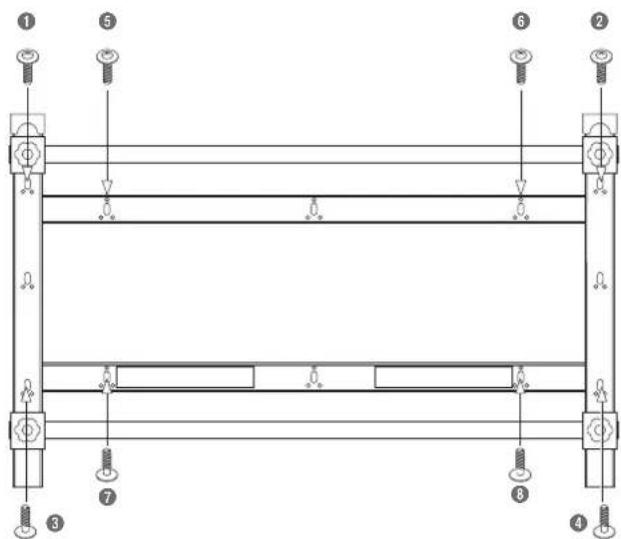

Yukarıdaki resimde de gösterildiği gibi, ① - ⑧ sırasında sıkın.

Vidaları belirtilen deliklere sabitlemek zor oluyorsa, vidaları bitişik deliklere sabitleyin.

☆ Video Duvarının Kurulması

Video Wall kurulumu iki veya daha fazla kişi tarafından gerçekleştirilmelidir.

Kuplörler yalnızca Video Wall'u oluşturan monitörler arasında bir boşluk bırakacak şekilde bir Video Wall kurmak için kullanılmalıdır. Yalnızca bir monitör kurarken bunları kullanmayın.

▲ Uyari

1. Video Wall üzerinde kurulum gerçekleştirmeden önce, monitörlerin ve kurmak istediğiniz braketlerin toplam ağırlığını dikkate alarak duvar gücünü kontrol edin.

- Bir monitorün ağırlığı: 30kg

- Bir braketin ağırlığı: 7kg

1. Dört veya daha fazla katmana sahip bir Video Wall üzerine kurmak istiyorsanız, klima sistemini de dikkate alın. Monitörlerden kaynaklanan ısı bir takım sorunlara yol açacağı için, kurulumdan önce bir uzmana danışın.

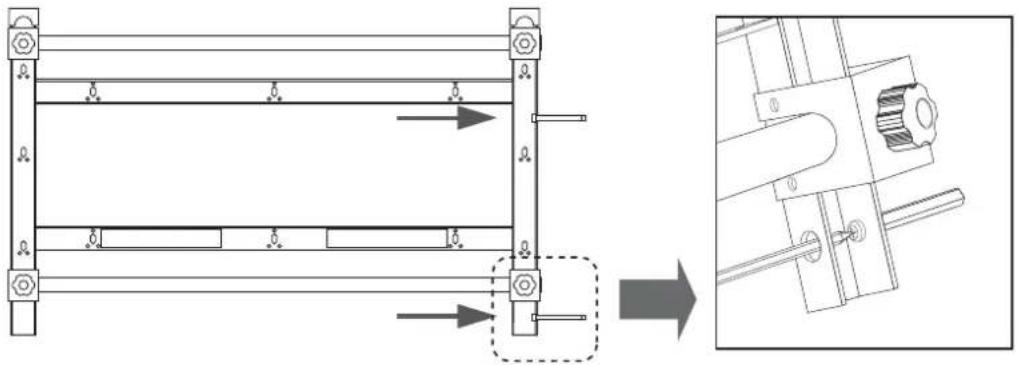

2. İki kuplörü sırasıyla braketin ⑥ orta ve alt parçalarına sabitleyin.

lki vidayı ⓑ brakete ⓑ sabitleyin.

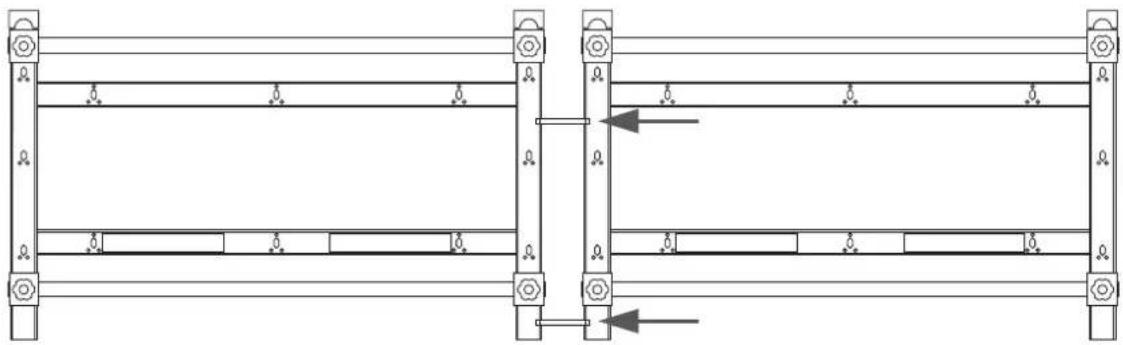

1. Yatay olarak hizalamak için, braketi ② vidaları ⑥ kullanarak braket ① üzerindeki kuplörlere takın.

(İki veya daha fazla kişi tarafından yapılmalıdır.)

Sıkı bir şekilde sabitledikten sonra, adım 1'i takip ederek montajı duvara sabitleyin.

Vidaları kuplörler ve braket ⓑ arasında hiç boşluk kalmayacak şekilde sıkıca sabitleyin.

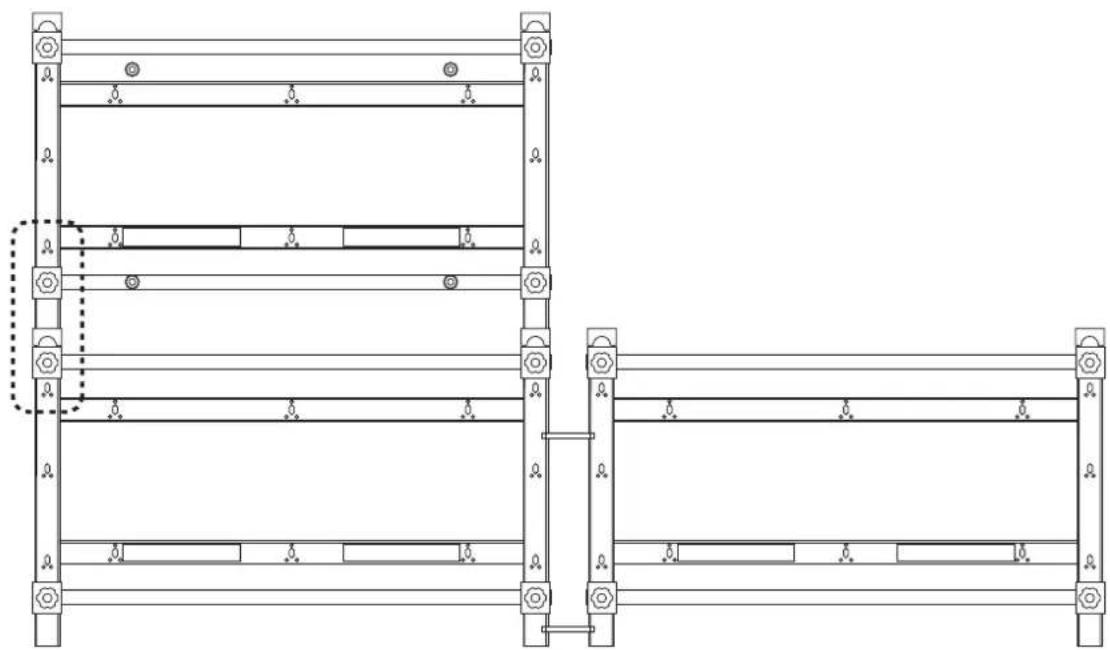

1. Dikey olarak hizalamak için, braketin ③ bacaklarını iki braketi birden takmak için braketin ① üstüne tamamen takın.

Resimlerde de gösterildiği gibi, braketin ③ alt kısmı braketin ① üst kısmına tamamen takılmalıdır.

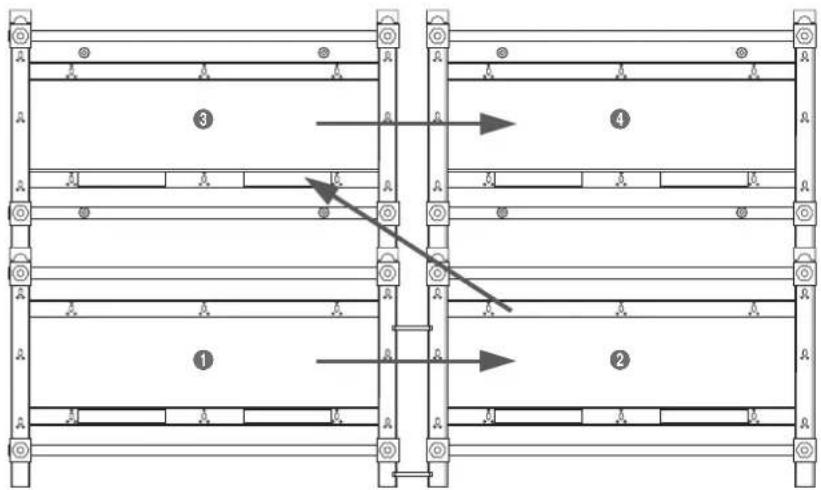

1. 2 – 4 arasındaki adımları izleyerek, braketi ④ konumuna sabitleyin.

Yukarıdaki adımları izleyerek braketin sayısını arttırın.

Monitörlerin düzenlenmesi

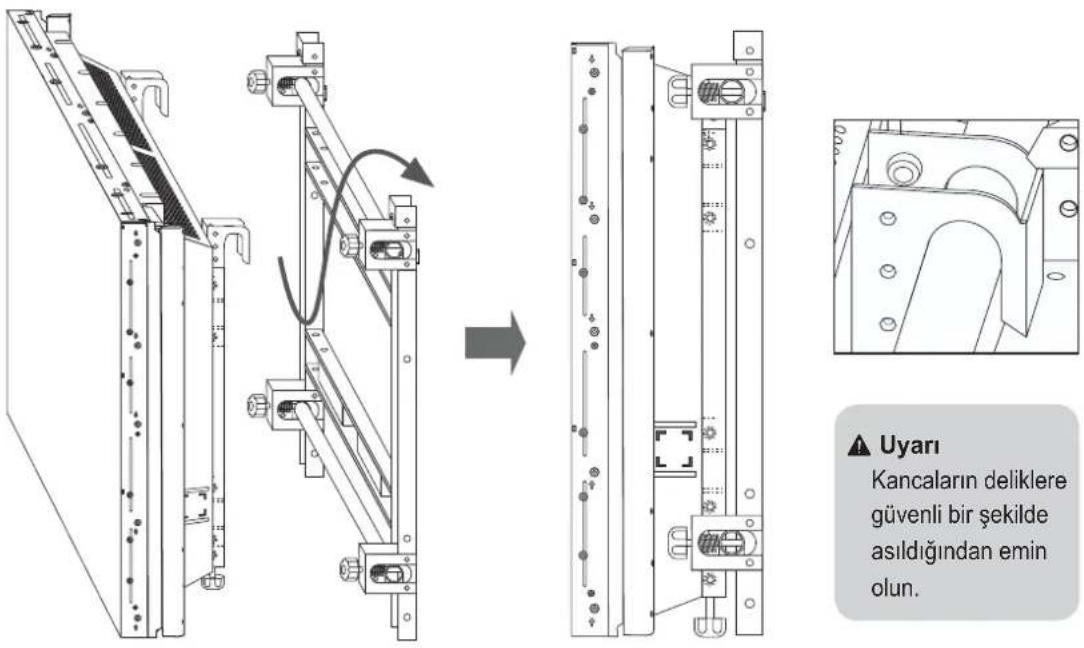

1. Braketin ⓐ duvar montaj braketinin ⓑ deliklerine takılacağı yere monitörü kancalayın.

▲ Uyari

Kancaların deliklere güvenli bir şekilde asıldığından emin olun.

▲ Uyari

Monitörü tutarken panel üzerine ellerinizle baskı uygulamamaya dikkat edin. Aksi takdirde, paneli kırabilirsiniz.

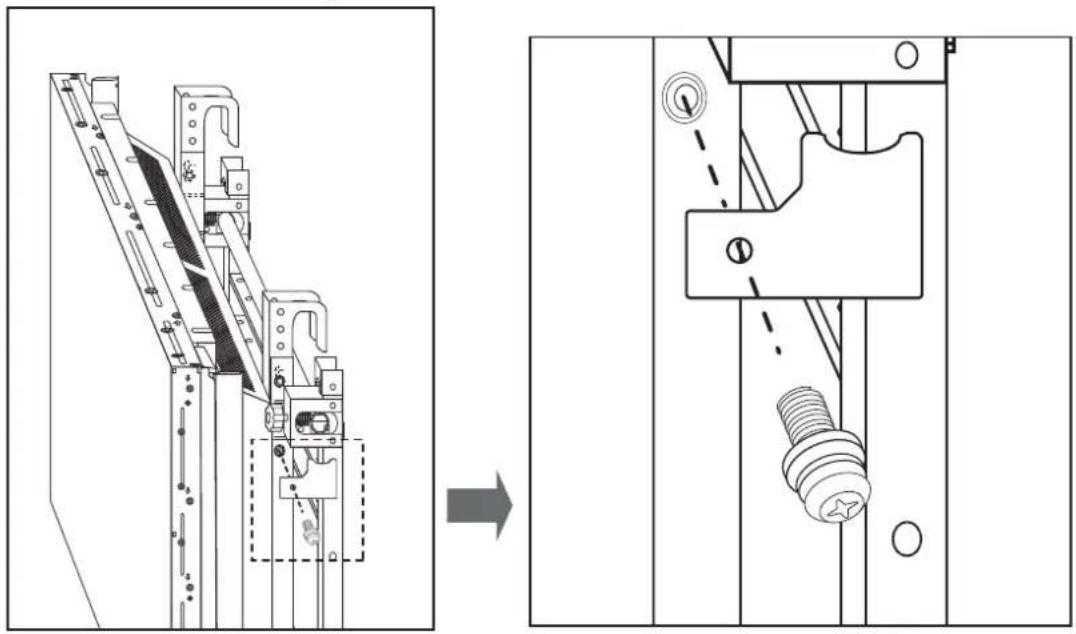

1. Monitörün gevşemesini önlemek için, güvenlik bağlama elemanlarını vidaları © kullanarak sabitleyin. Bunları her iki taraftan sabitleyin.

Kurulum sırasında monitor düşebileceği için, güvenlik bağlama elemanlarını her iki taraftan sıktığınızdan emin olun.

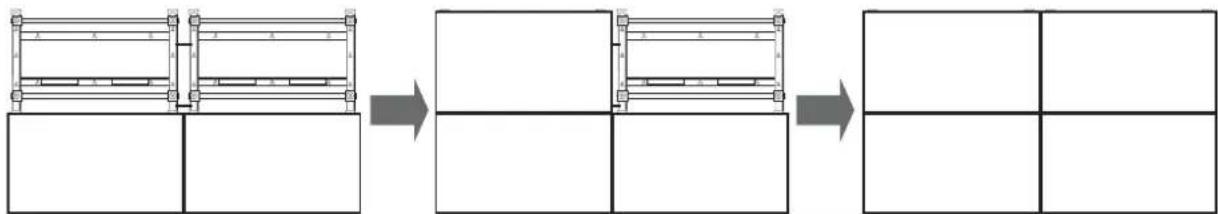

1. Adım 1 ve 2'yi izleyerek monitörü her bir braket üzerinde düzenleyin.

Kurulum sırasında parmağınızı sıkıştırmamaya dikkat edin.

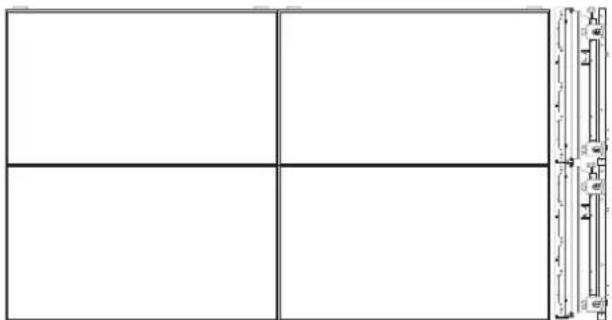

Ince ayar

Monitörleri düzenledikten sonra, iyi dengelenmiş gibi görünüyorlarsa braketlerin üzerindeki ince ayar vidalarını kullanarak bunları ayarlayın.
Monitörler arasında herhangi bir yükseklik farkı veya boşluk bırakmadığınızdan emin olun.

1. Bir monitörünönü ve arkası arasındaki yükseklik farkını düzeltme.

İnce ayar vidasını saat yönünde veya saatin aksi yönde döndürürseniz, monitör uygun şekilde ileri veya geri doğru hareket eder.

İnce ayar vidasının maksimum hareket aralığı 10mm'dir.

Monitörü ileri hareket ettirme

Monitörü geri hareket ettirme

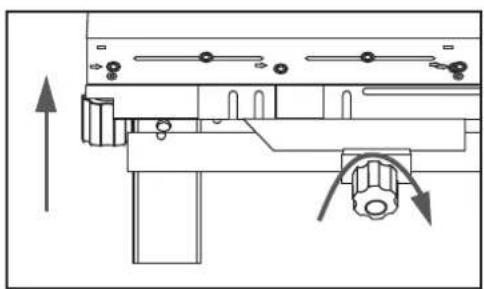

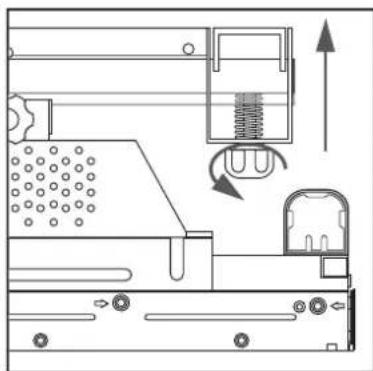

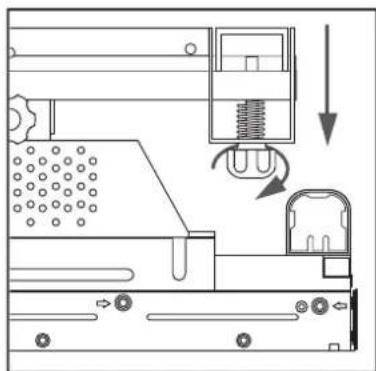

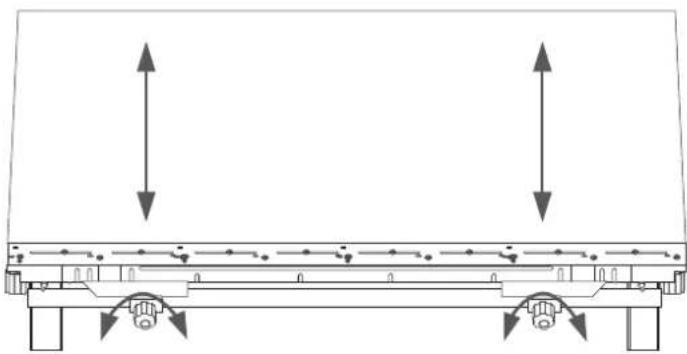

1. Üst ve alt monitörler arasındaki yükseklik farkını düzeltme.

Monitörün altındaki ince ayar vidasını saat yönünde veya saatin aksi yönde döndürürseniz, monitör uygun olarak yukarı veya aşağı doğru hareket eder.

Monitörü alçaltmaMonitörü yükselme

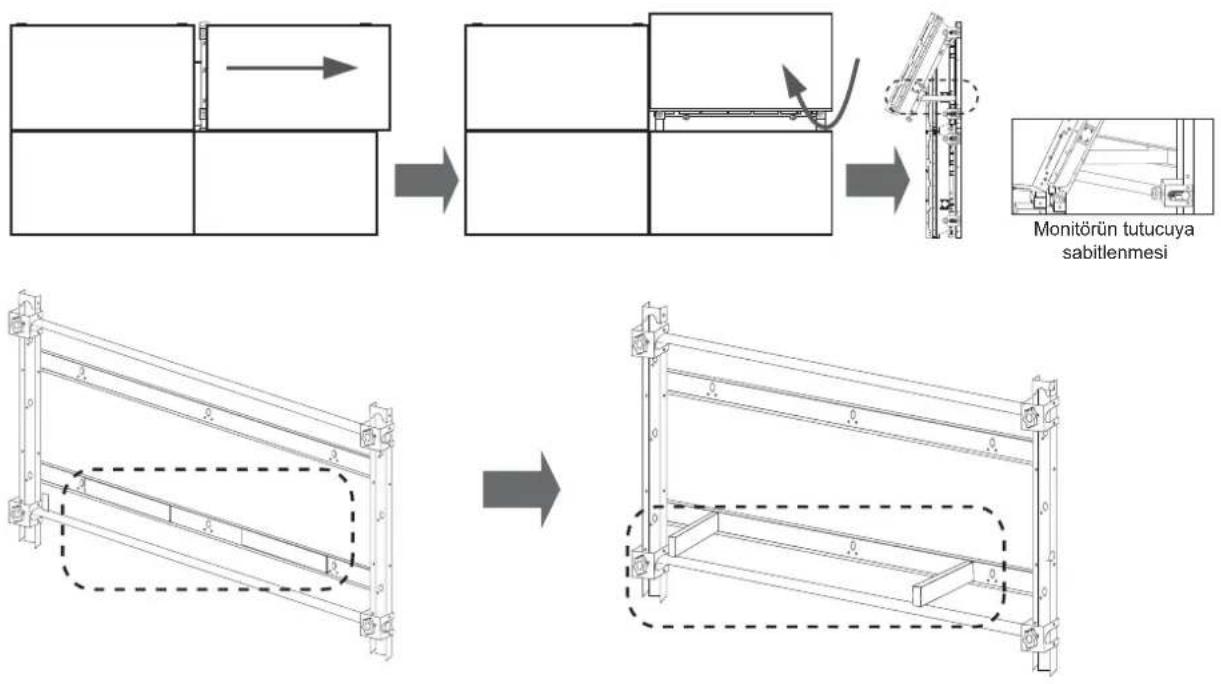

☆ Üst katmandaki monitörler arasındaki yükseklik farkını ayarlamak için,

① Bir monitörü elinizi koymak için yeterli bir boşluk oluşturuncaya kadar hareket ettirin.
② Monitörü döndürün, brakete takılı tutucuyu açın ve monitörü tutucuya sabitleyin.
③ Yükseklik farkını düzeltmek için ince ayar vidasını döndürün.
④ En iyi sonucu almak için, ①\~③ arasındaki adımları tekrarlayın.


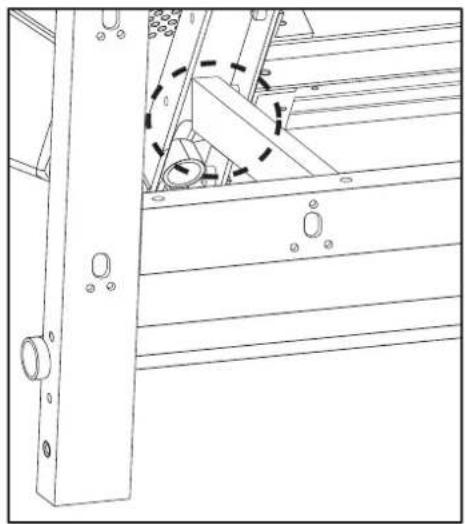

▲Uyari

1. Parmağınızı sıkıştırmamaya dikkat edin.

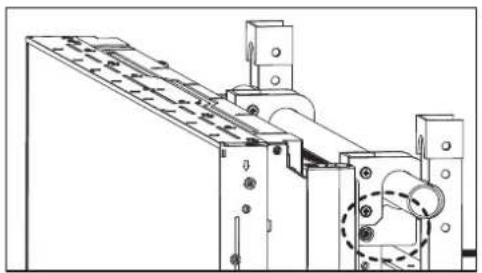

2. Tutucunun monitor montaj braketine ⑥ sabitlendiğinden emin olun.

Monitörlerin sökülmesi

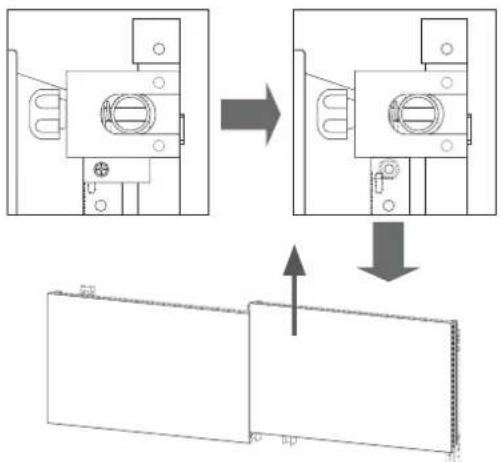

1. Üst monitörlerin sökülmesi

Güvenlik bağlama elemanlarını sabitleyerek vidaları çıkarın ve monitörleri video duvarından kaldırın.

Monitörleri sökmeden önce, monitörlere bağlı tüm kabloların bağlantısını kestiğinizden emin olun.

2. Alt monitörlerin sökülmesi

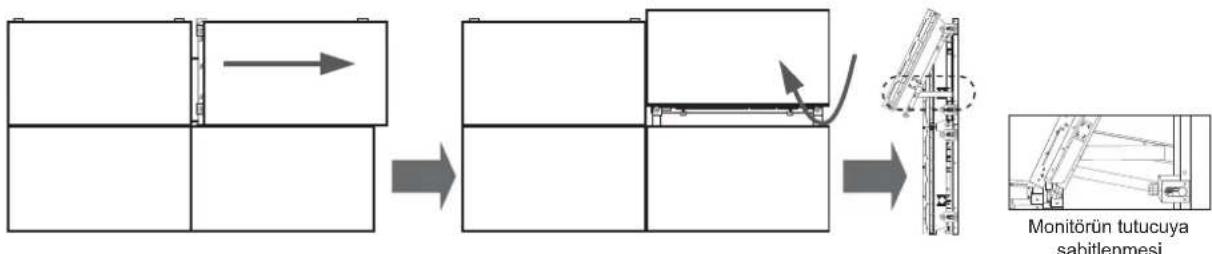

① Sökmek istediğiniz monitörü hareket ettirin ve döndürüp tutucuya sabitleyin.


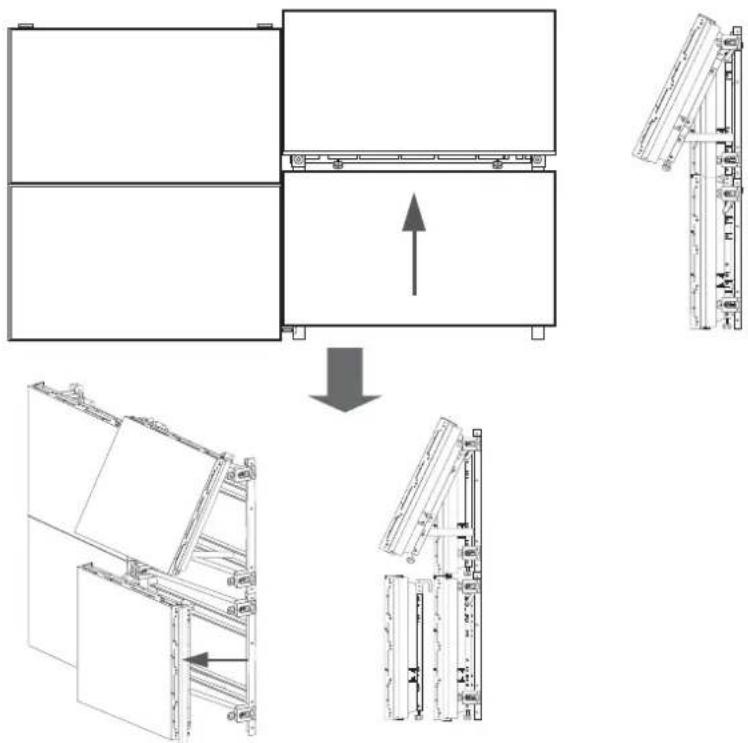

② Güvenlik bağlama elemanlarını monitörden çıkarın ve aşağıdaki şekilde gösterildiği gibi video duvarından sökmek için monitorü kaldırın.

Türkçe - 10

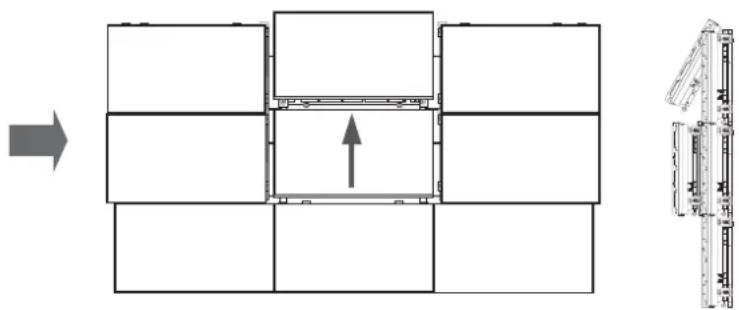

1. Orta monitörün 3X3 Video Wall'dan sökülmesi

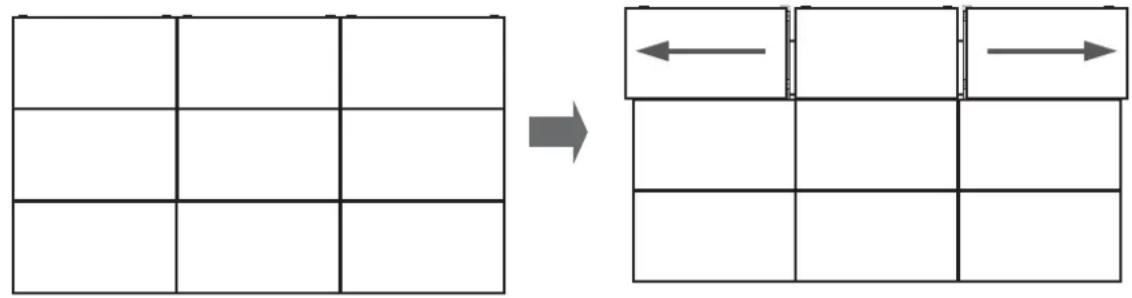

1. Elinizin girebileceği bir boşluk oluşturuncaya kadar üst katmandaki sol ve sağ monitörleri hareket ettirin.

1. Tutucuya sabitlemek için orta monitörü döndürün.

2. Adım 1'i izleyerek orta katmandaki sol ve sağ monitörü hareket ettirin.

1. Video duvarından sökmek için orta monitörü kaldırın.

Ürün teknik özellikleri

Boyutlar (mm) W955 X H590,5 X D93
Ağırlık (kg) 7
VESA standart duvar montajı (mm)	600 X 400

⚠️ Dikkat

Performansı arttırmak için, ürünün dışı ve teknik özellikleri öncesinde bildirim olmaksızın değişikliğe tabidir.

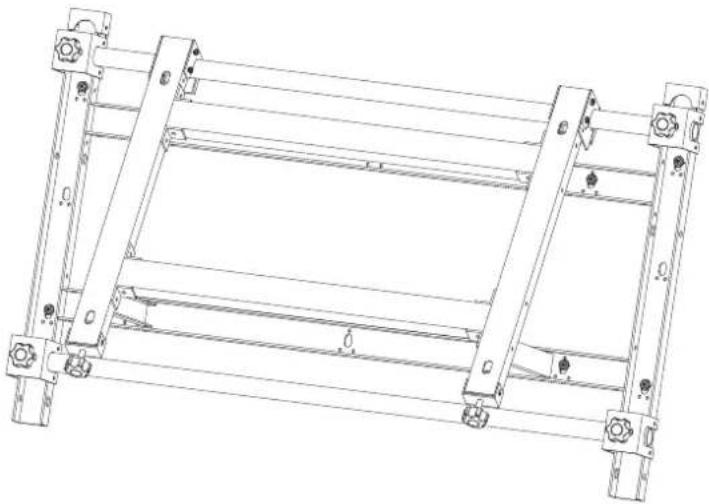

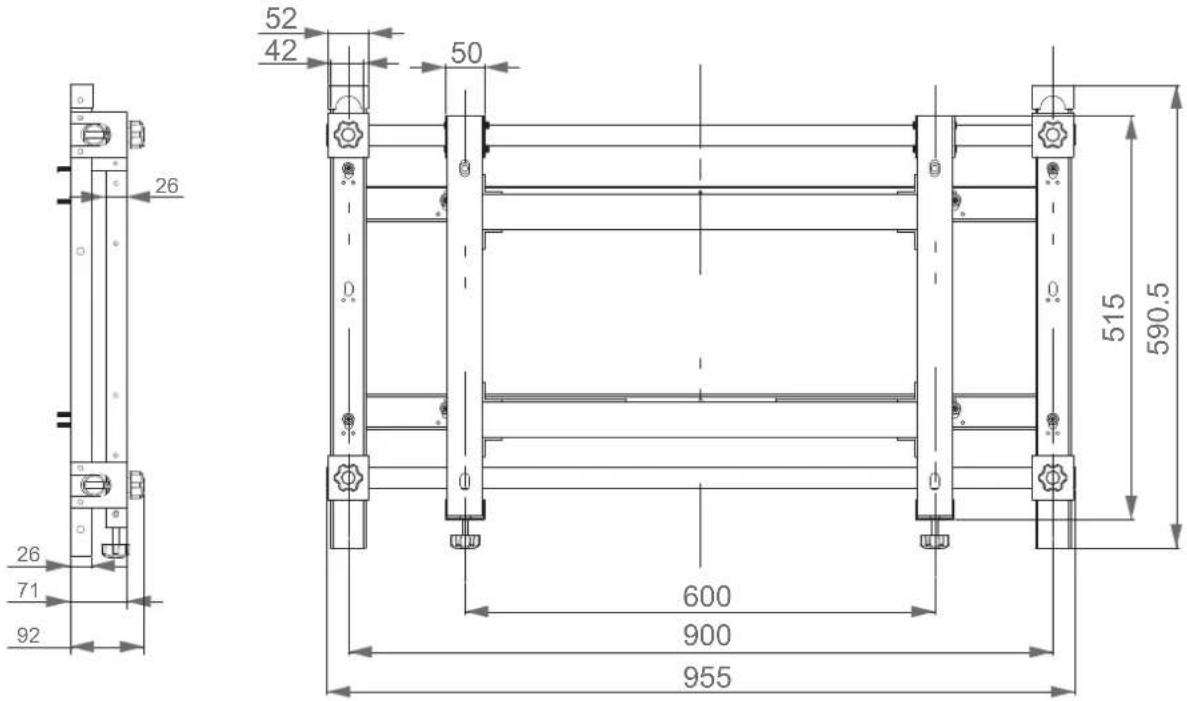

Ürün çizimleri

26 71 92 52 42 50 0 600 900 955 515 590.5

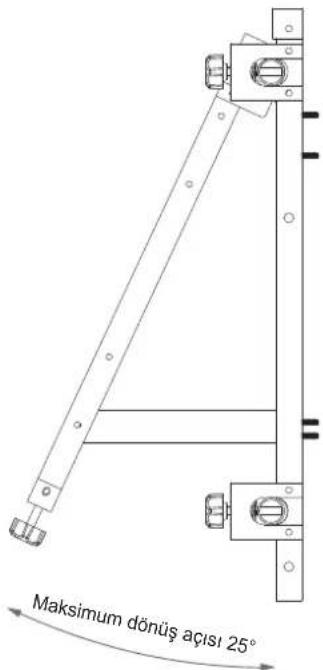

Maksimum dönüş açısı 25°
