Consignes de sécurité

Les informations contenues dans ce document sont destinées à préserver votre sécurité et à éviter toute perte matérielle. Veuillez lire atten tivement les consignes afin d'utiliser correctement le produit.

Avertissement

Le non-respect de ces instructions peut donner lieu à de graves blessures, voire entraîner la mort.

Ce symbole est utilisé pour insister sur les instructions qu'il convient de respecter.

1. Veuillez contacter un spécialiste en montage agréé par votre revendeur pour procéder à l'installation.

- Pour éviter toute risque de blessure, confiez l'installation à un professionnel.

Si vous envisagez de déplacer ou de remplacer le produit après installation, adressez-vous à un spécialiste en montage agréé par votre revendeur.

Une fois l'installation terminée, n'exercez pas de pression trop forte sur le produit.

1. Veillez à ce que les enfants ne jouent pas à proximité du moniteur.

- Ils risqueraient en effet de se blesser en se cognant la tête ou une autre partie du corps contre les coins du produit.

1. Prenez garde à ce que l'arrière du produit ne heurte pas le mur lorsque vous le faites pivoter ou réglez l'angle.

- Pour éviter d'endommager le mur et le moniteur, vous pouvez fixer un morceau d'éponge à chaque coin du moniteur.

1. N'installez pas le moniteur sur un mur dont la solidité est insuffisante.

- Le produit risquerait en effet de tomber, d'être endommagé ou de provoquer des dommages corporels.

1. L'installation des moniteurs dans un environnement inhabituel ou extrême peut présenter des problèmes importants sur le plan des performances. Avant toute installation dans un tel environnement, veuillez contacter un centre de services Samsung.

- Zones exposées à une quantité excessive de particules fines ou d'humidité, à des produits chimiques, à des températures extrêmes, à un taux d'humidité élevé, dans des automobiles, etc.

Déballage

Support de fixation sur le moniteur Ⓐ Support de fixation murale ⓑ

Vis @ (M8 X 60mm) : x4

Vis ⓑ (M8 X 30mm) : x4

Coupleur : x2 Porte-vis : x4

Vis à bois (M5 X 50mm) : x8

Attache de sécurité : x2

Vis © (M5 X 10mm) : x2

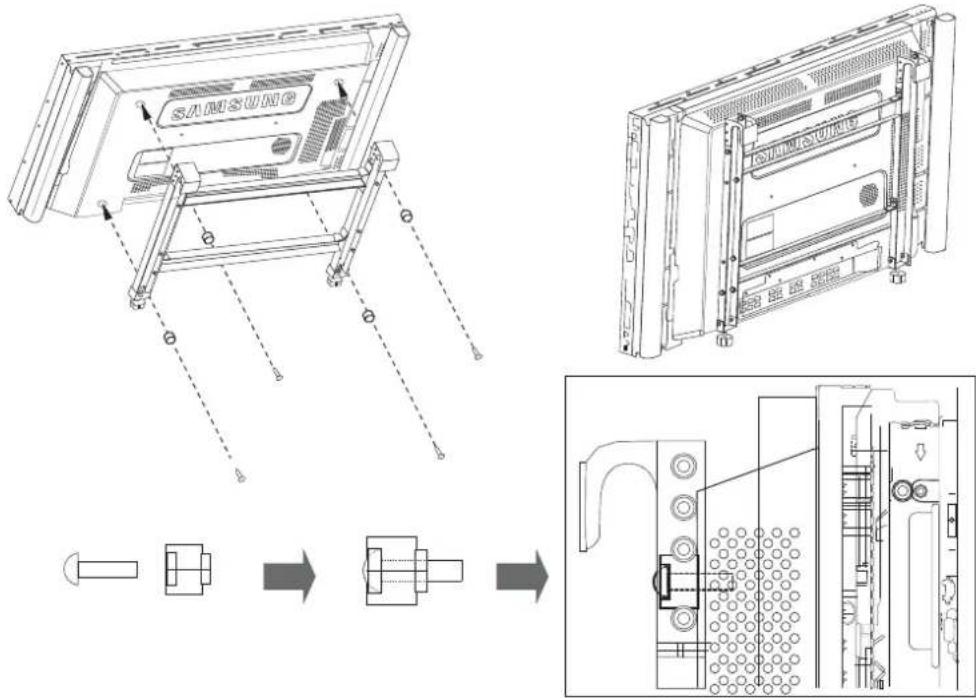

Fixation du support ⓐ au moniteur

1. Assemblez les quatre vis ^® avec les porte-vis, puis serrez-les pour fixer le support ^® au moniteur, comme illustré ci-dessous.

SAMSUNG

Avertissement

Vérifiez que le support ⓐ est bien fixé au moniteur.

Français - 2

Montage du support ⓑ sur le mur

1. Fixez solidement le support ⓑ au mur à l'aide des vis à bois.

※ Méthode de fixation d'une vis

Percez un trou à l'aide d'une mèche 3X50.

Nettoyez l'intérieur du trou.

Serrez la vis à bois dans le trou.

※ Lorsque vous percez un trou dans un mur, veillez à utiliser une mèche du diamètre spécifié. Dans le cas contraire, des problèmes peuvent survenir sur le plan de la sécurité.

Avertissement

1. Veuillez vérifier la solidité du mur. Si celle-ci s'avère insuffisante, procédez aux travaux de consolidation requis avant le montage.
2. Les vis fournies avec le produit sont des vis à bois.
3. Vérifiez le type de matériau du mur (marbre, tôle d'acier, béton, etc.) et utilisez les vis appropriées.

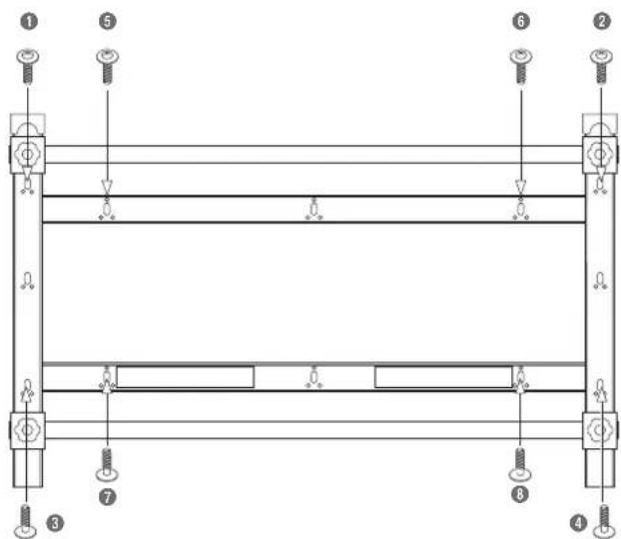

Comme illustré ci-dessus, serrez les vis dans l'ordre indiqué, de ① à ⑧.

S'il s'avère difficile d'insérer les vis dans les trous indiqués, utilisez les trous adjacents.

☆ Installation du mur d'images

L'installation du Mur d'images requiert, au minimum, la présence de deux personnes.
Les coupleurs sont utilisés uniquement dans le cadre de l'installation d'un Mur d'images. Ils permettent, en effet, de laisser un espace entre les différents moniteurs qui composent le Mur d'images. Ne les utilisez pas lors de l'installation d'un seul moniteur.

Avertissement

1. Avant d'installer le Mur d'images, vérifiez la solidité du mur, en tenant compte du poids total des moniteurs et des supports à installer.
2. Poids d'un moniteur : 30 kg
3. Poids d'un support : 7 kg

4. Si vous avez l'intention d'installer un Mur d'images constitué d'au moins quatre éléments, l'installation d'un système de climatisation doit entrer en ligne de compte. Contactez un spécialiste avant le montage, dans la mesure où la chaleur émise par les moniteurs peut constituer un problème.

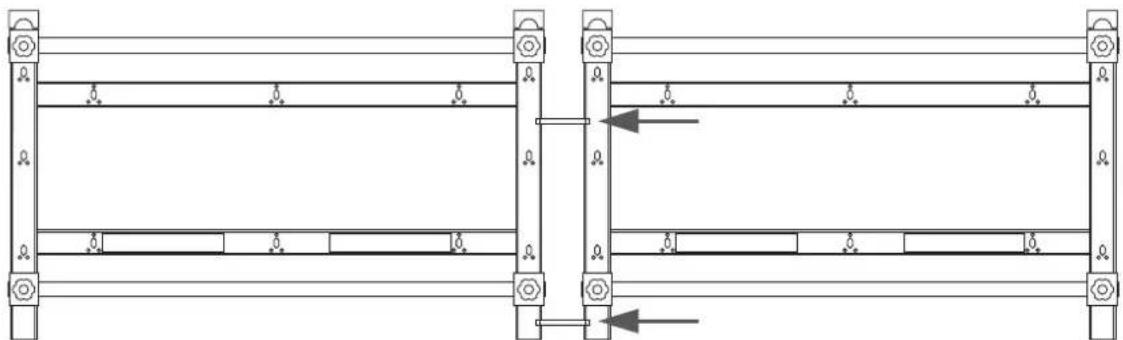

5. Fixez les deux coupleurs au milieu et au bas du support ⓑ.

Fixez les deux vis ⓑ dans le support ⓑ.

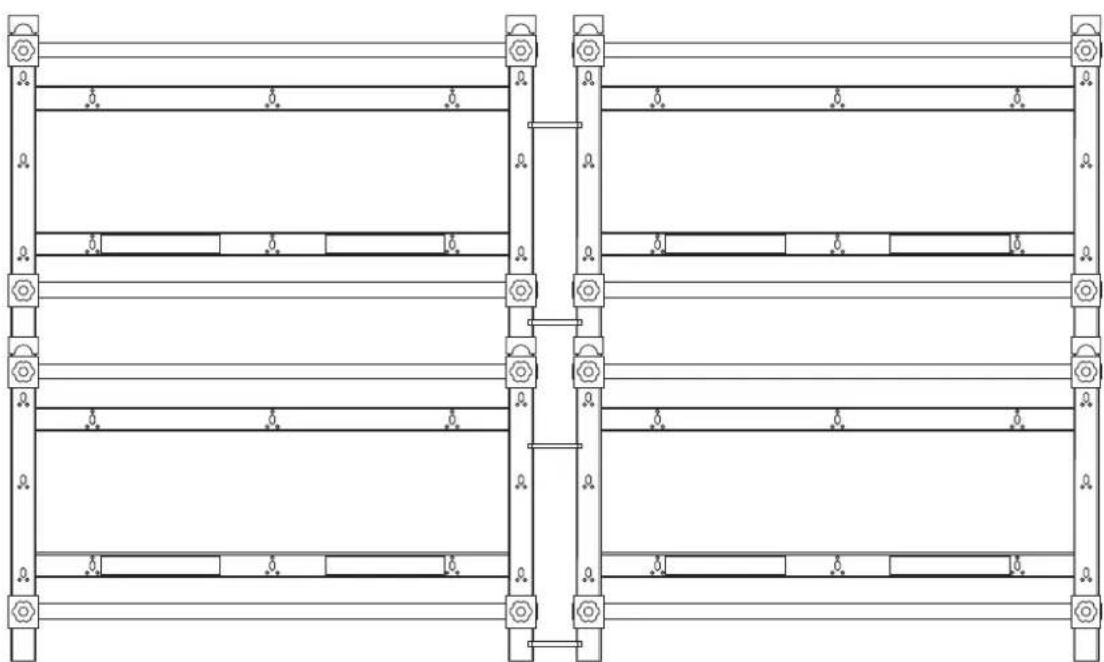

1. Pour un alignement horizontal, fixez le support ② aux coupleurs sur le support ① à l'aide des vis ⑥.

(La présence de deux personnes, au minimum, est requise pour effectuer cette opération.)

Après avoir fixé fermement les coupleurs, fixez l'ensemble au mur en suivant l'étape 1.

Serrez fermement les vis, de telle sorte qu'il n'y ait pas d'espace entre les coupleurs et le support ⓑ.

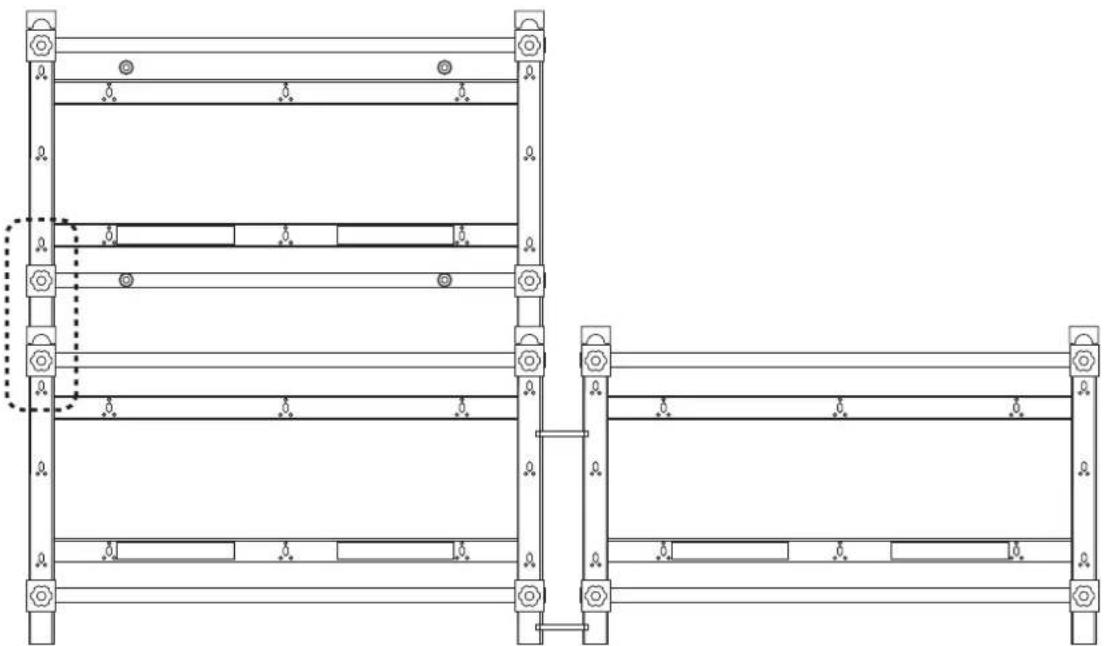

1. Pour procéder à l'alignement vertical, insérez complètement les pattes du support ③ dans la partie supérieure du support ① afin de les assembler.

Comme illustré, la partie inférieure du support ③ doit être insérée complètement dans la partie supérieure du support ①.

1. Fixez le support à l'emplacement voulu ④ en suivant les étapes 2 à 4.

Augmentez le nombre de supports en suivant la procédure ci-dessus.

Disposition des moniteurs

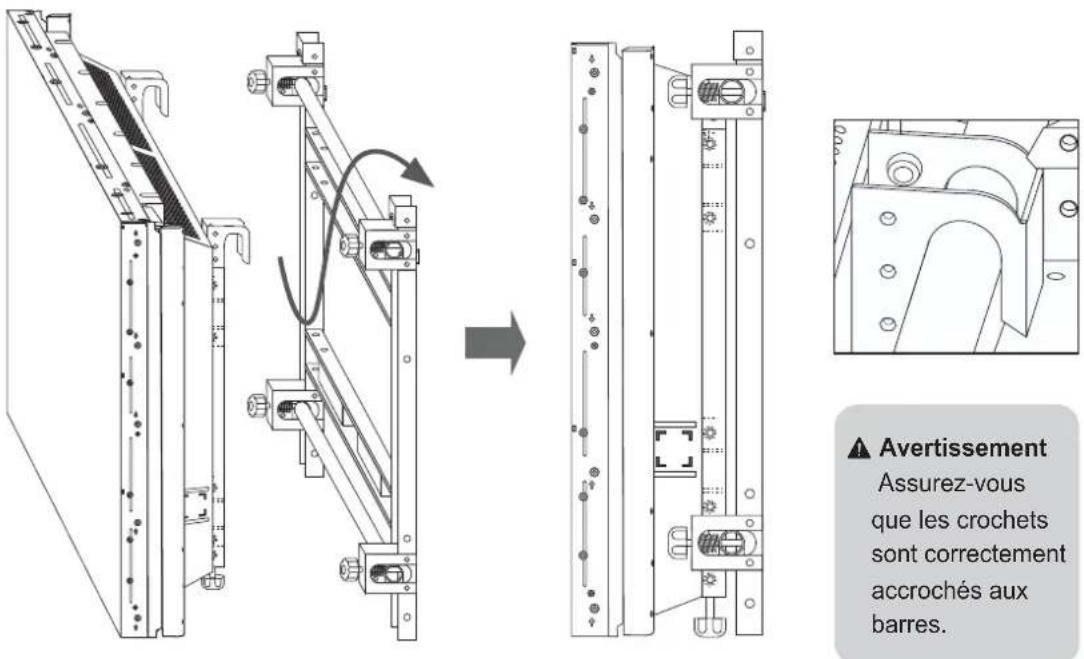

1. Accrochez le moniteur auquel est fixé le support Ⓐ aux barres du support de fixation murale ⓑ.

Avertissement

Assurez-vous que les crochets sont correctement accrochés aux barres.

Avertissement

Veillez à ne pas exercer de pression sur l'écran lors de la manipulation du moniteur. Vous risqueriez, en effet, de l'endommager.

1. Pour éviter que le moniteur ne se détache, serrez les attaches de sécurité à l'aide des vis ©. Serrez-les des deux côtés.

Pour éviter que le moniteur ne tombe au cours de l'installation, prenez soin de serrer les attaches de sécurité des deux côtés.

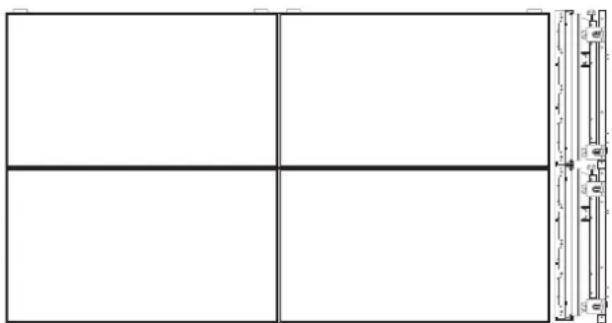

1. Placez le moniteur sur chaque support en suivant les étapes 1 et 2.

Prenez garde à ne pas vous coincer les doigts pendant l'installation.

Réglage de précision

Après avoir disposé les moniteurs, si vous constatez un problème de positionnement, vous pouvez y remédier à l'aide des vis de réglage situées sur les supports.
Il ne doit y avoir aucune différence de hauteur, ni d'espace entre les moniteurs.

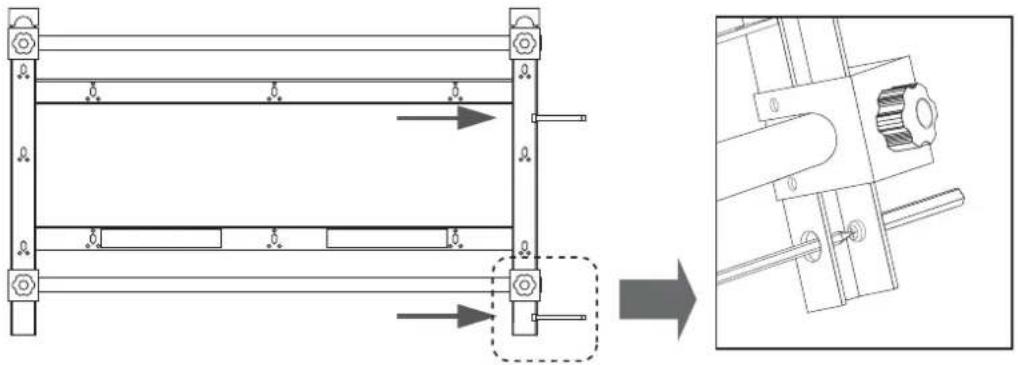

1. Correction de la différence de hauteur entre l'avant et l'arrière d'un moniteur.

Selon que vous faites tourner la vis de réglage dans le sens horaire ou antihoraire, le moniteur avance ou recule.

L'amplitude maximale de la vis de réglage est de 10 mm.

Déplacement du moniteur vers l'avant

Déplacement du moniteur vers l'arrière

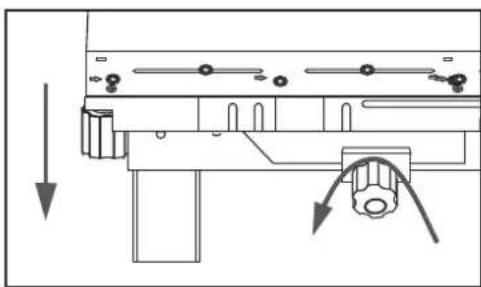

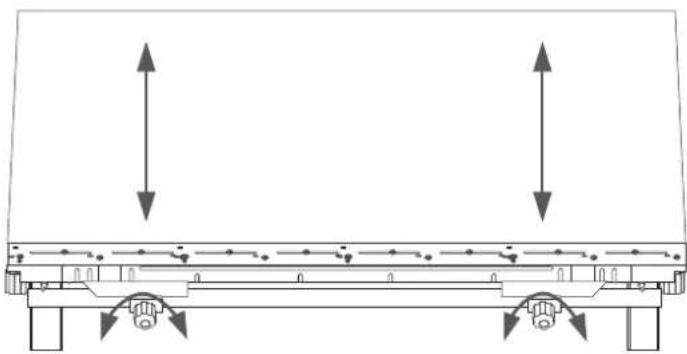

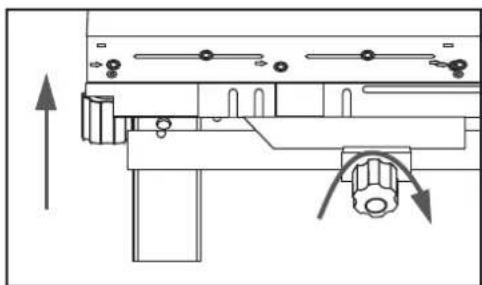

1. Correction de la différence de hauteur entre les moniteurs supérieurs et inférieurs.

Selon que vous faites tourner la vis de réglage située au bas du moniteur dans le sens horaire ou antihoraire, le moniteur monte ou descend.

Réglage du moniteur vers le haut

Réglage du moniteur vers le bas

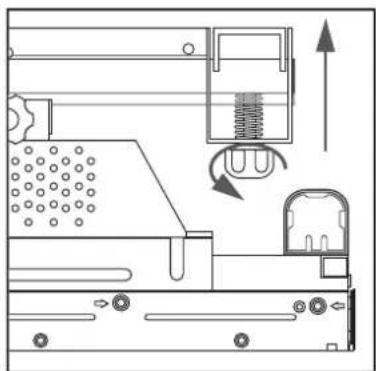

☆ Pour régler la différence de hauteur entre les moniteurs de la rangée supérieure :

① Déplacez un moniteur jusqu'à ce qu'il y ait un espace suffisant pour y glisser votre main.

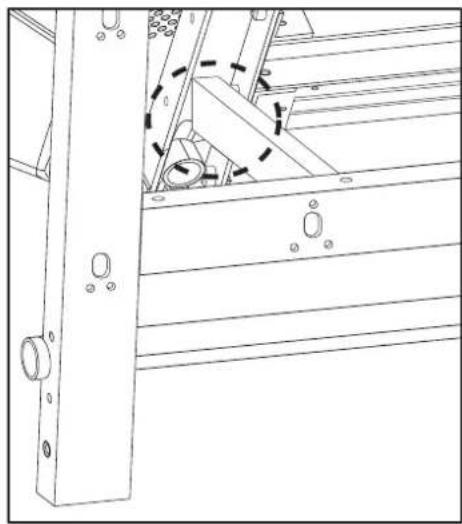

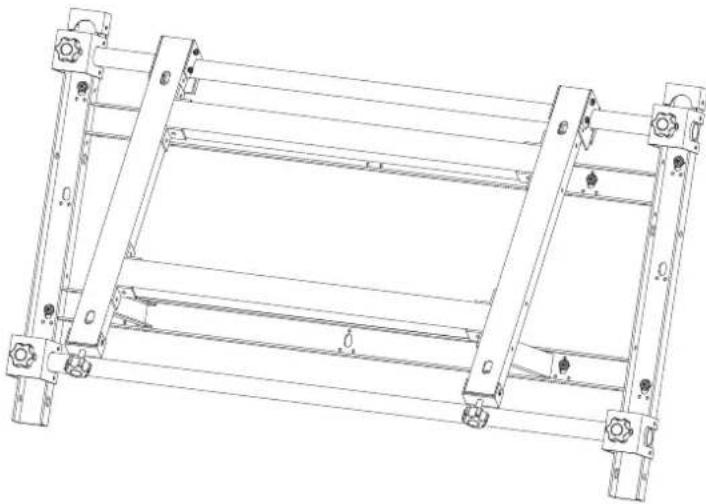

② Faites pivoter le moniteur, dépliez le support attaché à la fixation et fixez le moniteur dans le support.
③ Faites tourner la vis de réglage pour corriger la différence de hauteur.
④ Répétez les étapes ① à ③ jusqu'à ce que vous obteniez le résultat optimum.

Avertissement

1. Prenez garde à ne pas vous coincer les doigts !
2. Assurez-vous que le support est bien fixé au support de fixation sur le moniteur ⑥.

Détacher les moniteurs

1. Détacher les moniteurs supérieurs

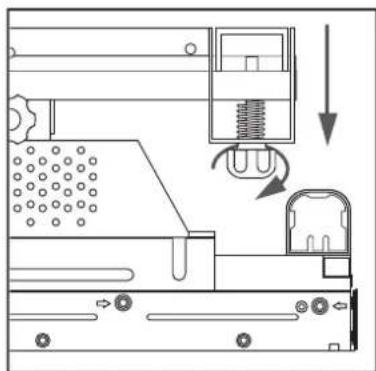

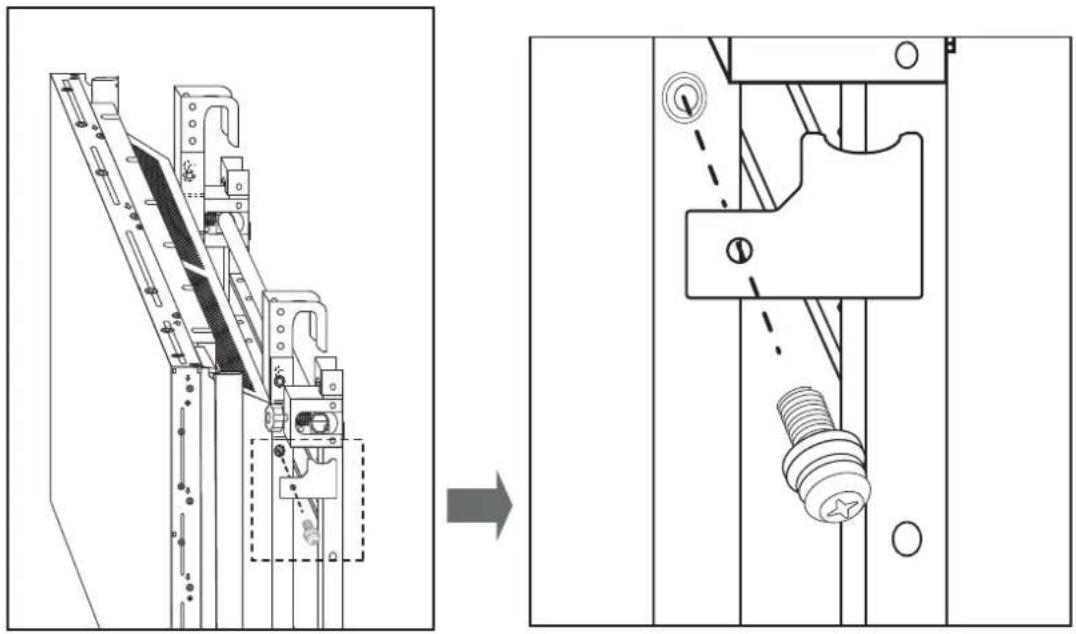

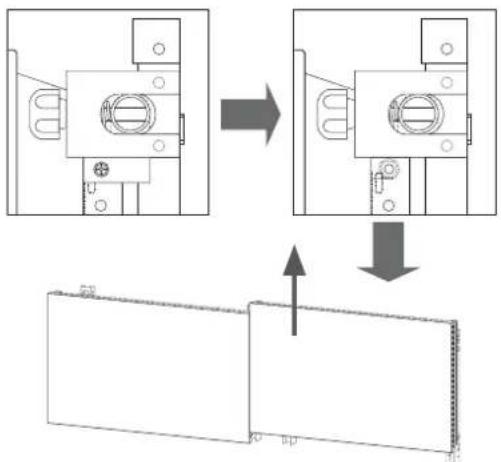

Desserrez les vis de fixation des attaches de sécurité et retirez les moniteurs du mur d'images en les soulevant.

Avant de détacher les moniteurs, veillez à débrancher tous les câbles qui y sont connectés.

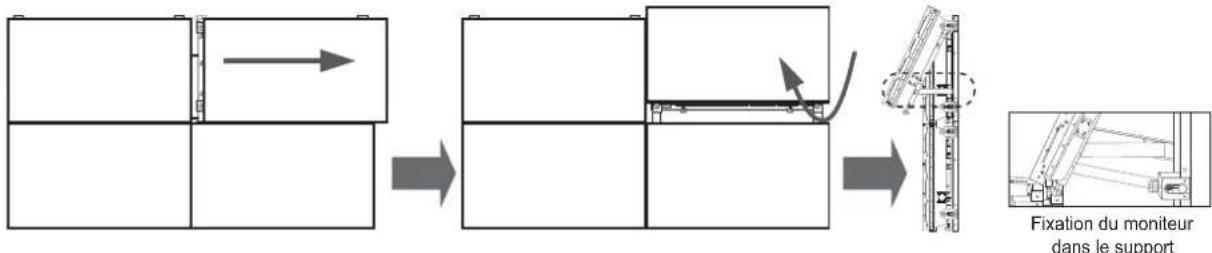

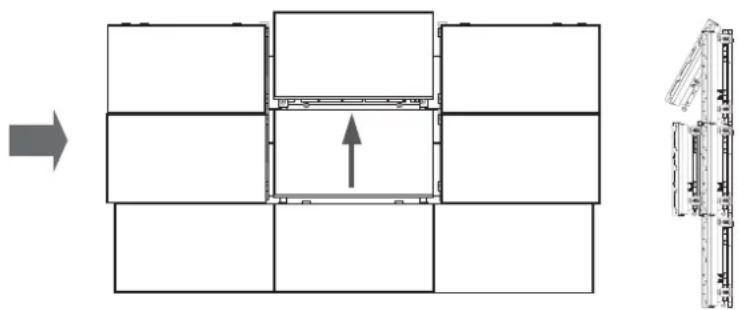

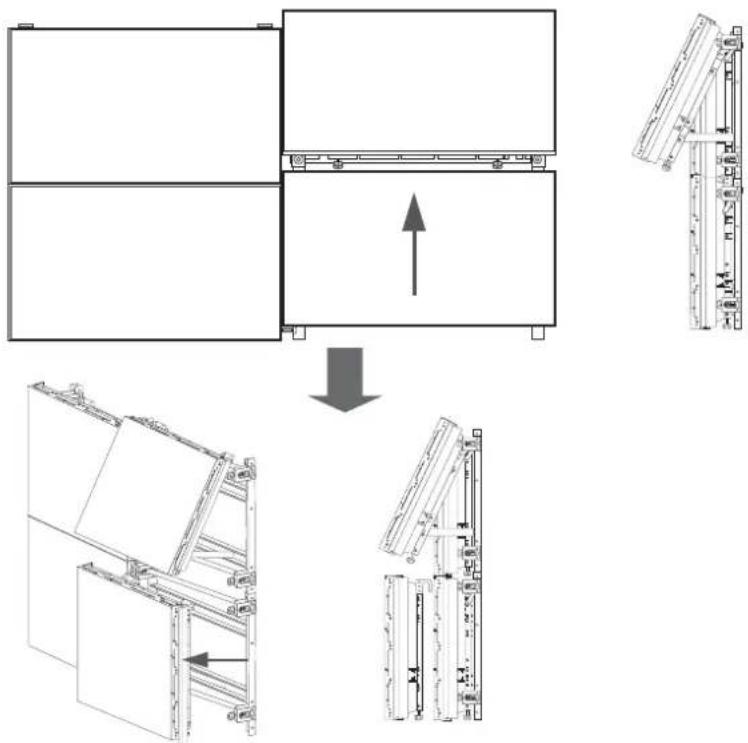

2. Détacher les moniteurs inférieurs

① Déplacez le moniteur que vous souhaitez détacher, faites-le pivoter et fixez-le dans le support.

② Retirez les attaches de sécurité du moniteur et levez ce dernier pour le détacher du mur d'images, comme illustré ci-dessous.


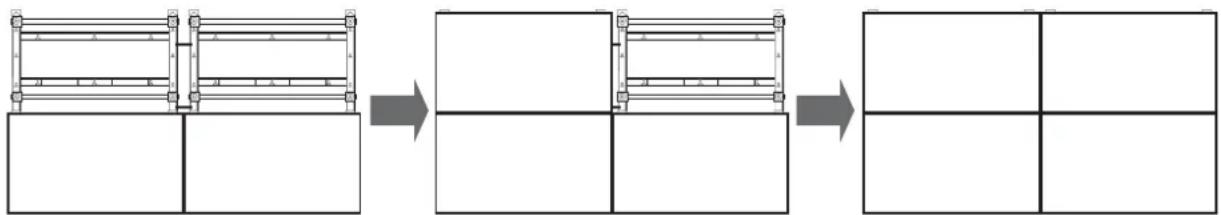

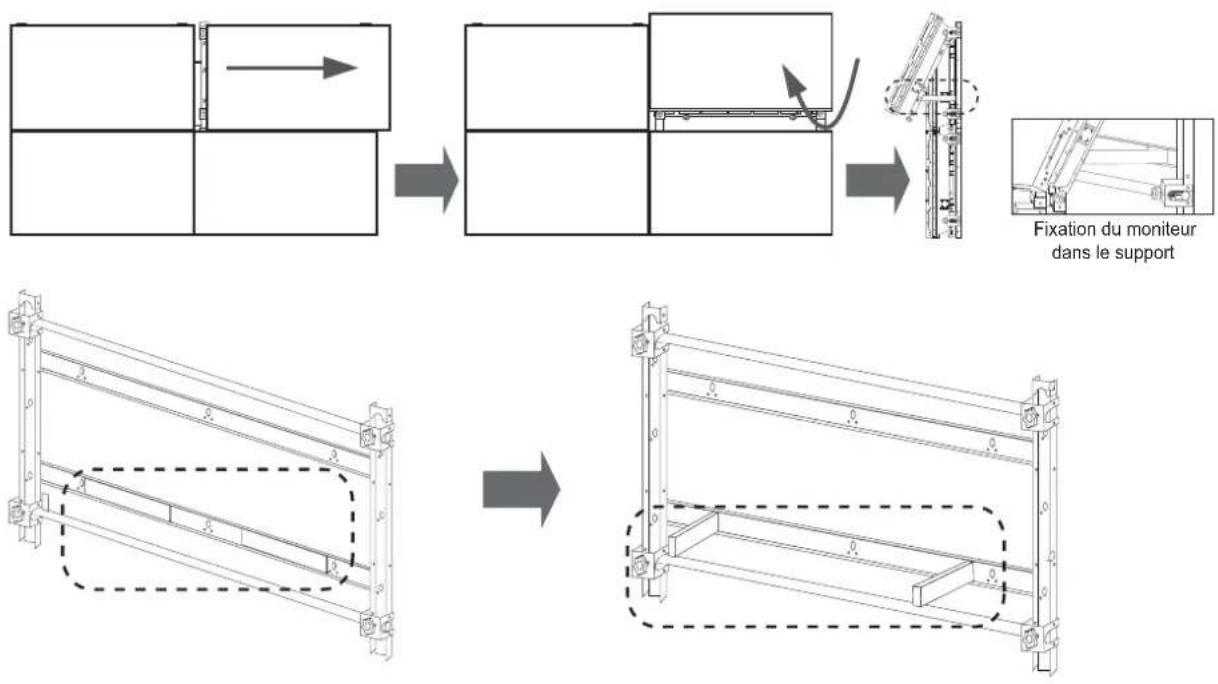

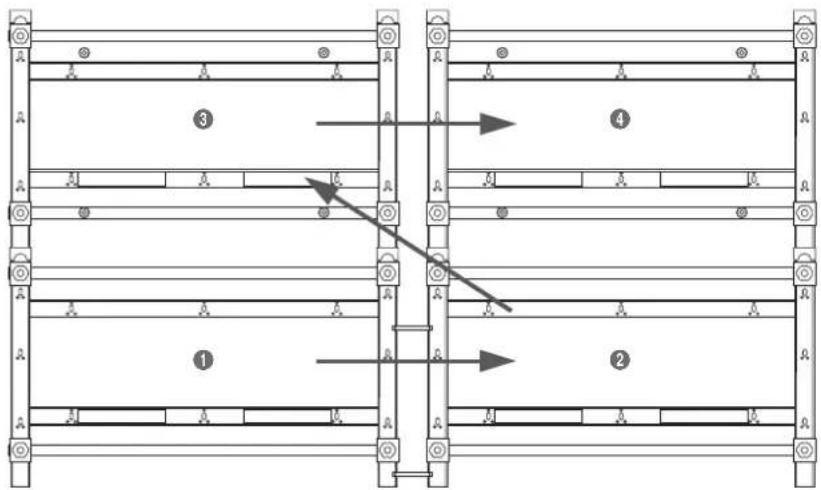

1. Détacher le moniteur central d'un Mur d'images 3X3

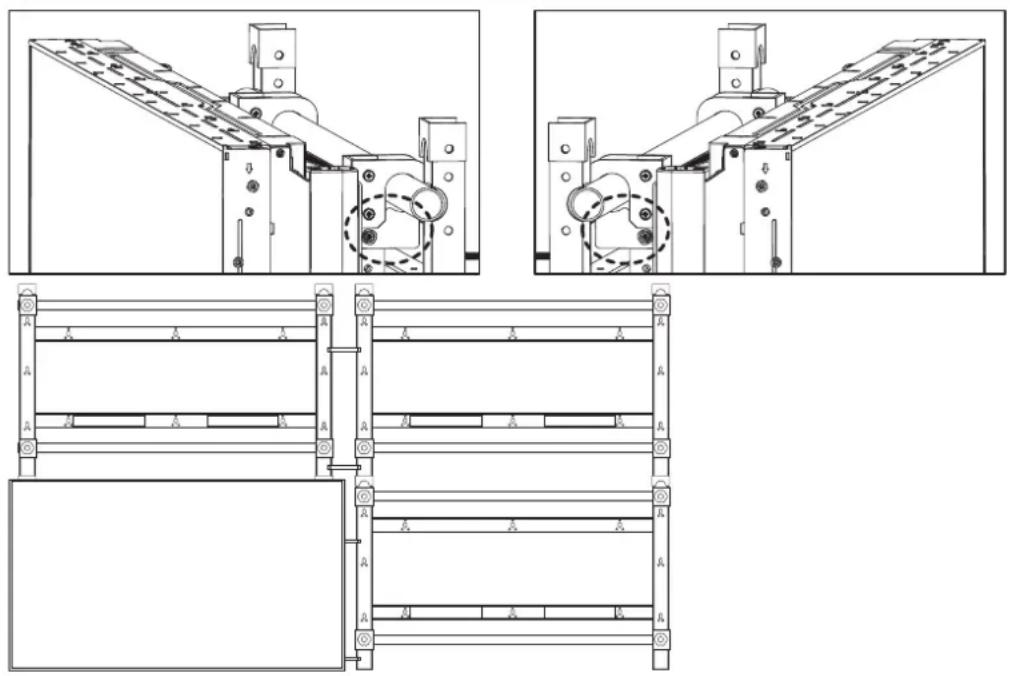

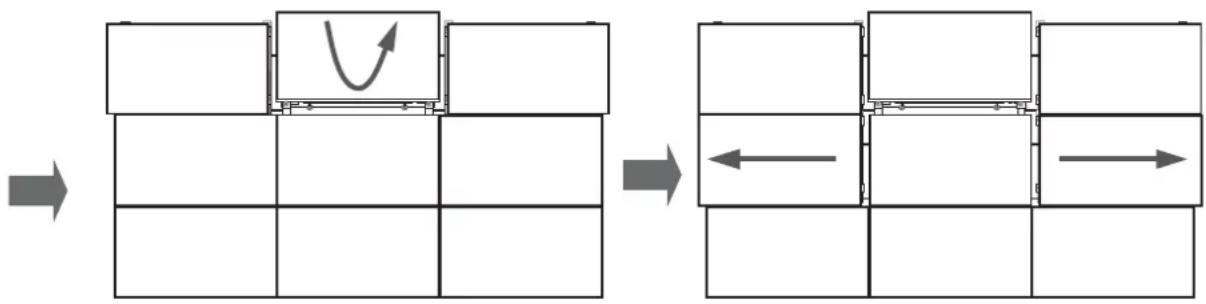

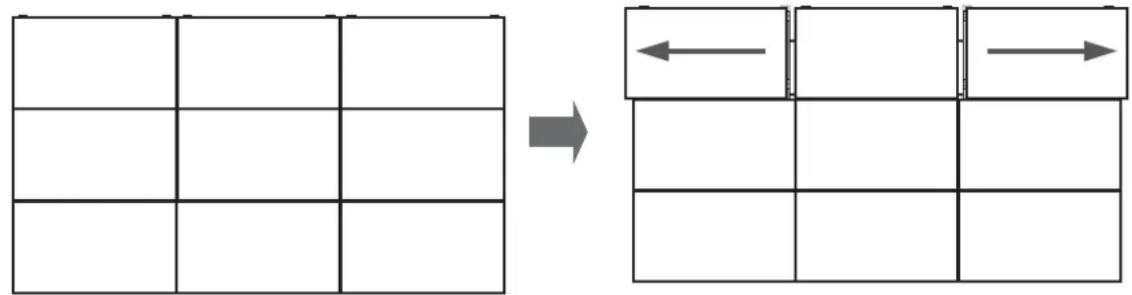

1. Déplacez les moniteurs gauche et droit de la rangée supérieure jusqu'à ce qu'il y ait un espace suffisant pour y glisser votre main.

1. Faites pivoter le moniteur central pour le fixer dans le support.

2. Déplacez les moniteurs gauche et droit sur la rangée du milieu en suivant l'étape 1.

1. Levez le moniteur central pour le détacher du mur d'images.

Caractéristiques techniques du produit

Dimensions (mm) W955 X H590,5	X D93
Poids (kg) 7
Fixation murale conforme à la norme VESA (mm)	600 X 400

Attention

Dans un souci d'amélioration continue des performances, nous nous réservons le droit de modifier les spécifications et l'aspect extérieur du produit sans avis préalable.

Schémas du produit

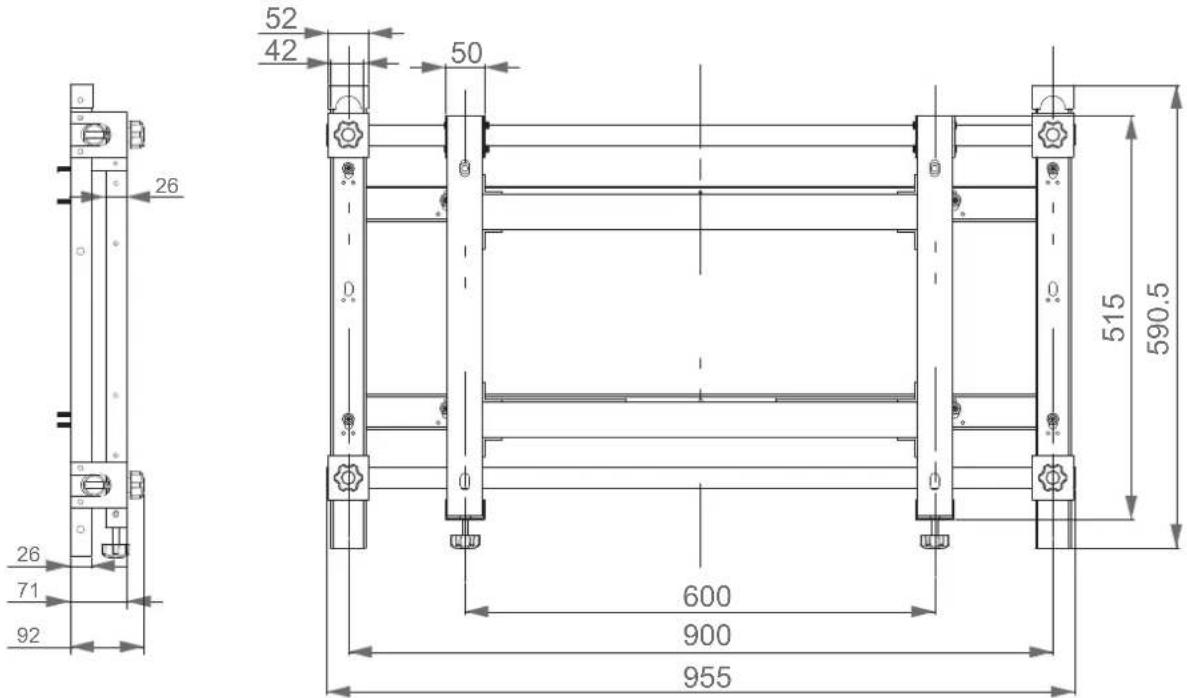

26 71 92 52 42 50 0 600 900 955 515 590.5

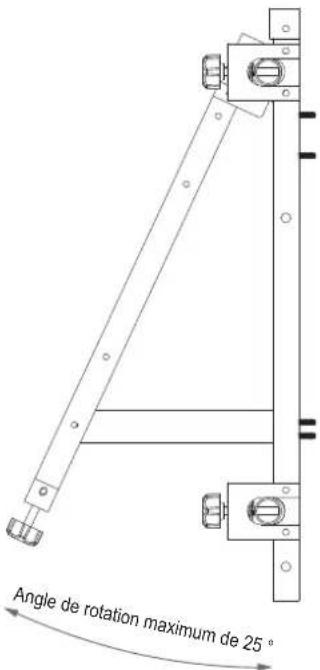

Angle de rotation maximum de 25°

Consignes de sécurité

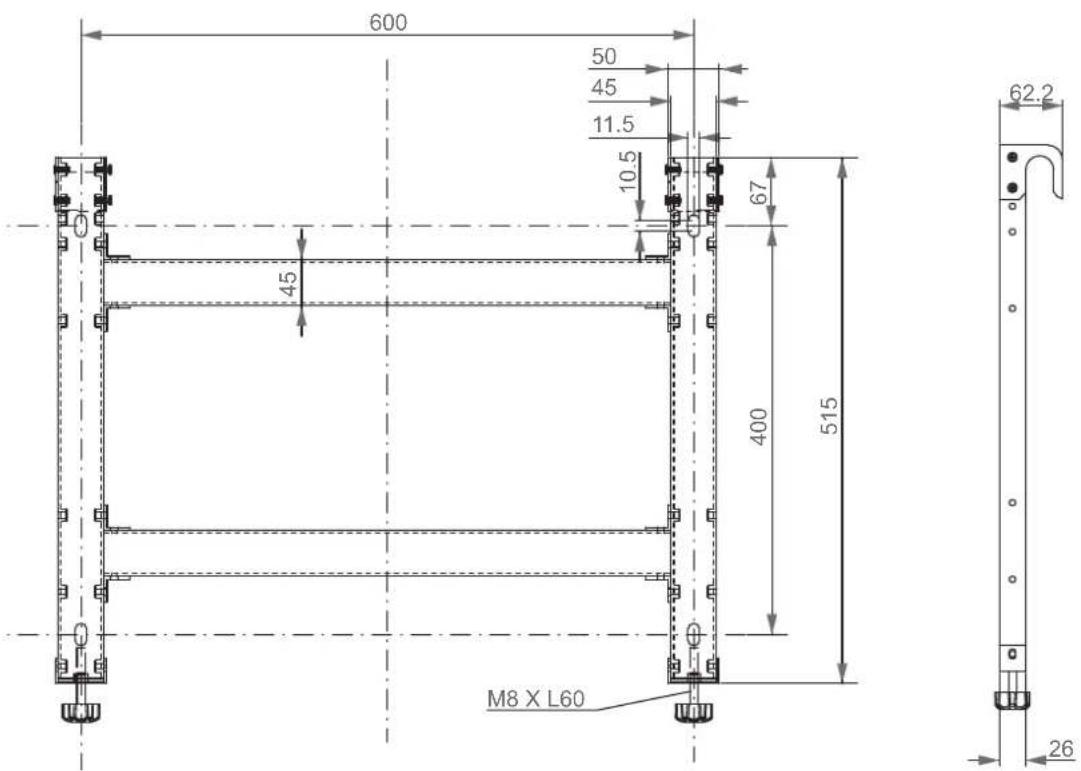

1. Support de fixation sur le moniteur ⓐ


600 50 45 11.5 10.5 67 45 400 515 M8 X L60 26 62.2

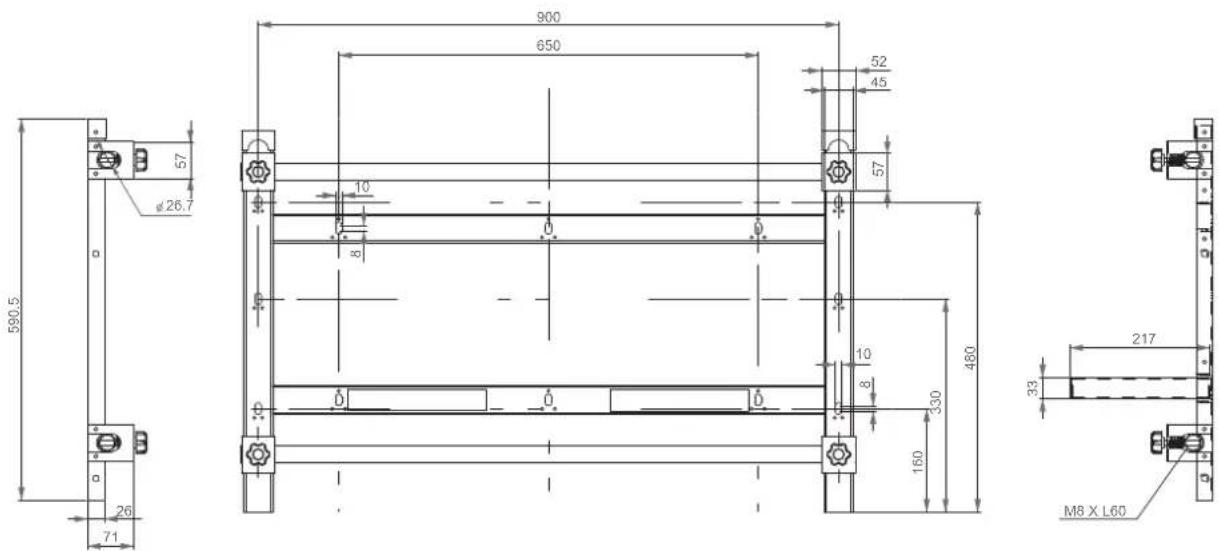

1. Support de fixation murale ⓑ
