Меры безопасности

Содержащаяся в настоящем руководстве информация предназначена для обеспечения безопасности и предотвращения повреждения имущества. Пожалуйста, внимательно прочтите инструкции, чтобы правильно использовать устройство.

Предупреждение

Несоблюдение приведенных здесь инструкций может привести к серьезной травме или смерти.

Этот обязательный значок используется для того, чтобы подчеркнуть, что инструкции являются обязательными для выполнения.

1. Для выполнения установки обязательно обратитесь к авторизованному эксперту, указанному дилером.

- Установка, выполняемая не специалистом, может привести к травме.

Если после установки планируется переставить или заменить устройство, обязательно обратитесь к авторизованному эксперту, указанному дилером.

После установки не следует прилагать к устройству излишних усилий или создавать давление на него.

1. Не разрешайте детям играть вблизи от устройства.

- Они могут удариться головой или телом об угол устройства и получить травму.

1. Будьте осторожны и не допускайте удаления задней части устройства о стену во время поворота или регулировки угла наклона.

- Для защиты устройства и стены от повреждения можно прикрепить губки по углам устройства.

1. Не устанавливайте устройство на стене, которая не способна выдержать вес устройства.

- Устройство может упасть, что может привести к его повреждению, кроме того это может стать причиной получения травмы.

1. Установка устройств в необычных или опасных местах может привести к серьезным проблемам в работе в связи с окружающей обстановкой. Перед установкой устройства в таких местах обязательно проконсультируйтесь в сервисном центре Samsung.

- Места, подверженные сильному воздействию мелких частиц, влаги, химических веществ, экстремальных температур, высокой влажности, в автомобиле и т.п.

Распаковка

Кронштейн для установки монитора ⓐ

Кронштейн для настенного крепления (б)

Винт ⓐ (M8 X 60mm) : x4

Винт ⓑ (M8 X 30mm) : x4

Муфта : x2 Держатель винта: x4

Деревянный винт (M5 X 50mm) : x8

Крепеж для обеспечения безопасности: x2

Винт © (M5 X 10mm) : x2

Крепление кронштейна ⓐ к монитору

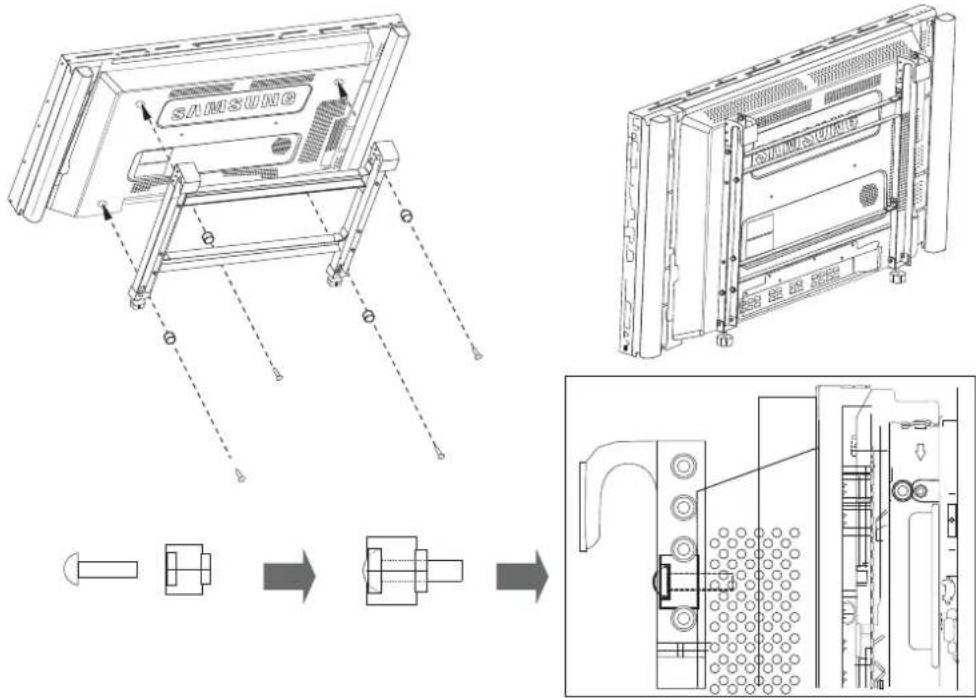

1. Соберите четыре винта ⓐ и держатели винтов и прикрепите с помощью них кронштейн ⓐ к монитору, как показано на рисунке ниже.

SAMSUNG

▲ Предупреждение

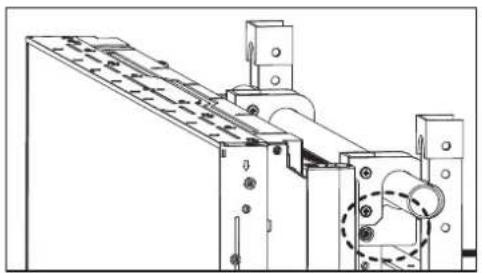

Убедитесь в том, что кронштейн ⓐ прикреплен к монитору.

Крепление кронштейна ⓑ на стене

1. Крепко прикрепите кронштейн ⓑ к стене с помощью двух деревянных винтов.

Просверлите отверстие размером 3X50.

Почистите внутри просверленного отверстия.

Вверните деревянный винт в отверстие.

※ Для просверливания отверстия в стене используйте сверло указанного диаметра. В противном случае могут возникнуть проблемы безопасности.

⚠ Предупреждение

1. Обязательно проверьте прочность стены и, если стена недостаточно прочная, укрепите ее перед установкой.
2. Прилагаются винты для установки на деревянной стене.
3. Проверьте стену и используйте соответствующие винты, подходящие для материала стены, например мрамор, листовая сталь или бетон.

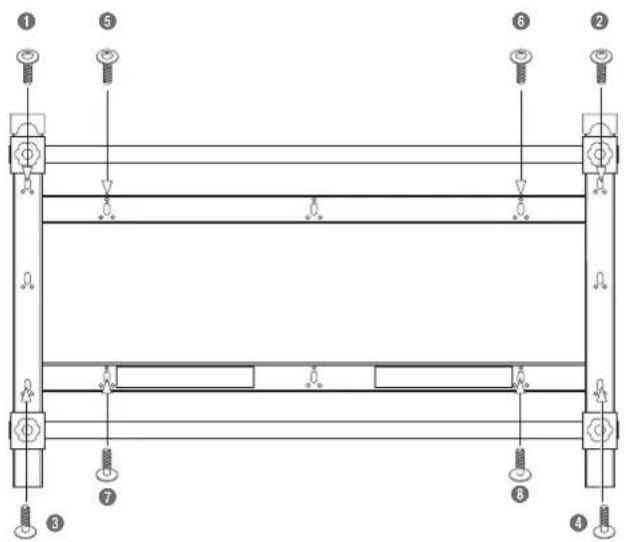

Как показано на рисунке выше, закрепите в следующем порядке – от ① до ⑧.

Если возникают трудности с креплением винтов в определенных отверстия, вверните их в соседние отверстия.

☆ Установка видеоэкрана

Установка Видеотабло должна выполняться как минимум вдвоем.
☑ Муфты используются только для установки Видеотабло, чтобы оставить зазор между мониторами, из которых состоит Видеотабло. Не используйте их, когда выполняется установка только одного монитора.

▲ Предупреждение

1. Перед установкой Видеотабло проверьте прочность стены с учетом общего веса мониторов и кронштейнов, которые требуется установить.
2. Вес монитора: 30 кг
3. Вес кронштейна: 7 кг

4. Если планируется установка Видеотабло, состоящего из четырех или более уровней, следует предусмотреть систему кондиционирования. Перед установкой проконсультируйтесь со специалистом, поскольку тепло от мониторов может вызывать проблемы.

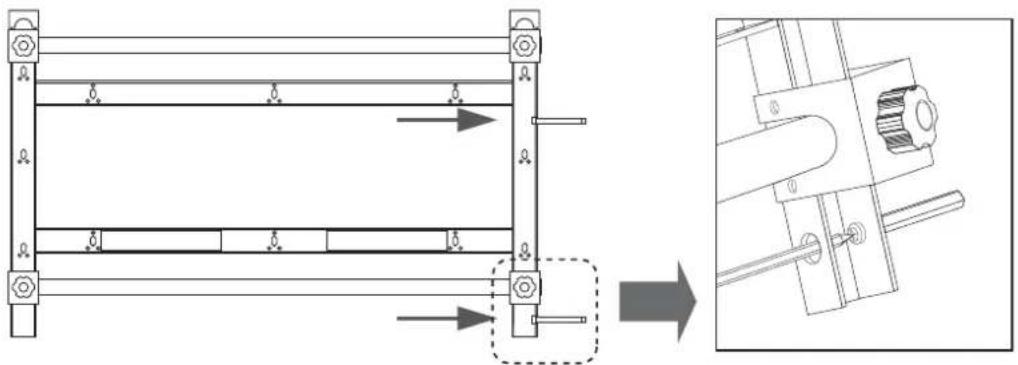

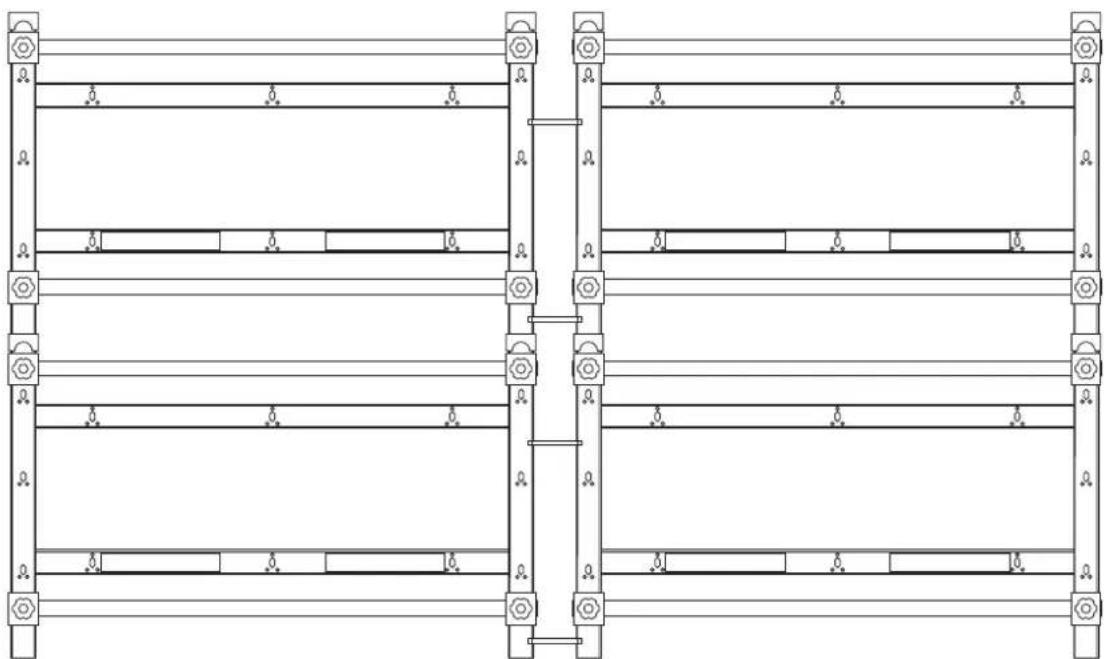

5. Вставьте две муфты соответственно в среднюю и нижнюю части кронштейна ⑥.

Вверните два винта ⓑ в кронштейн ⓑ.

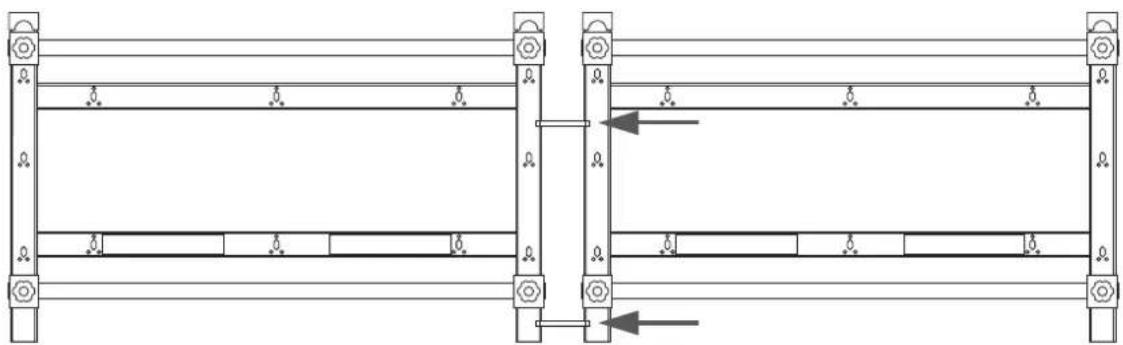

1. Чтобы выровнять по горизонтали, прикрепите кронштейн ② к муфтам на кронштейне ①, используя винты ⑥. (Это следует выполнять как минимум вдвоем.)

После надежного закрепления прикрепите собранную конструкцию на стену в соответствии с указаниями в шаге 1.

Надежно заверните винту, чтобы между муфтами и кронштейном ⓑ не оставалось зазора.

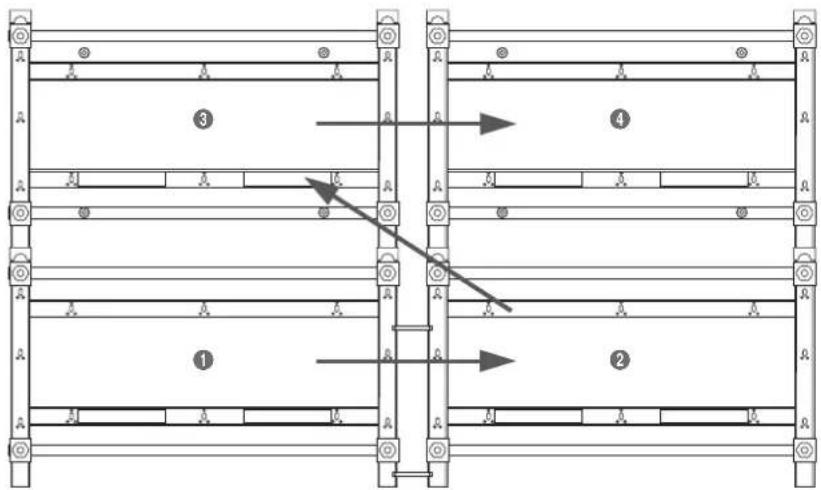

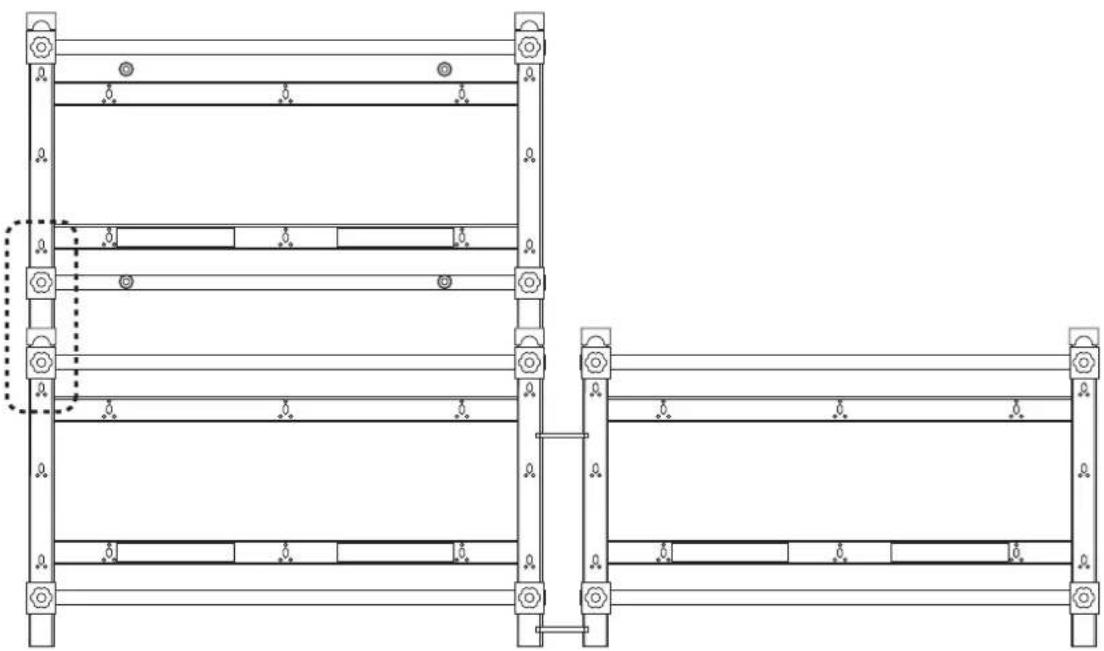

1. Чтобы выровнять по вертикали, вставьте ножки кронштейна ③ полностью в верхнюю часть кронштейна ①, чтобы собрать два кронштейна.

Как показано на рисунках, нижнюю часть кронштейна ③ необходимо полностью вставить в верхнюю часть кронштейна ①.

1. Закрепите кронштейн в нужном месте ④, выполнив действия с 2 по 4.

Увеличьте количество кронштейнов, выполнив действия, указанные выше.

Установка мониторов

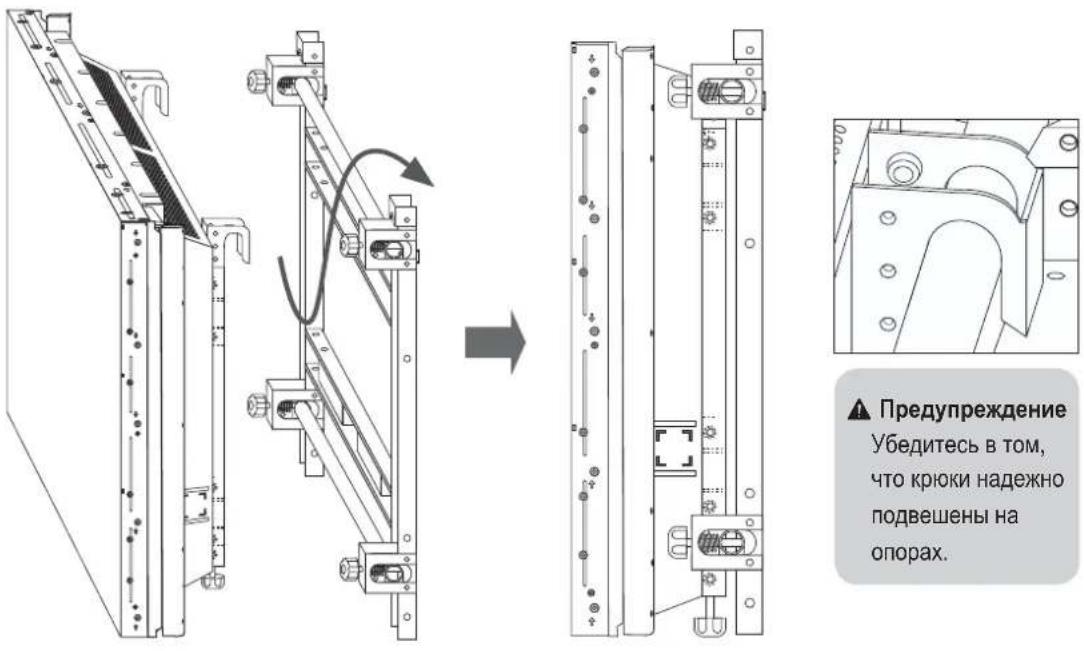

1. Подвесьте монитор, к которому прикреплен кронштейн Ⓐ, на опорах на кронштейне для настенной установки ⓑ.

Предупреждение Убедитесь в том, что крюки надежно подвешены на опорах.

▲ Предупреждение

При обращении с монитором не давите руками на панель. В противном случае можно повредить панель.

1. Для предотвращения ослабления крепления монитора затяните крепежи для обеспечения безопасности, используя винты ©.

Затяните их с обеих сторон.

Поскольку монитор может упасть во время установки, затяните крепежи для обеспечения безопасности с обеих сторон.

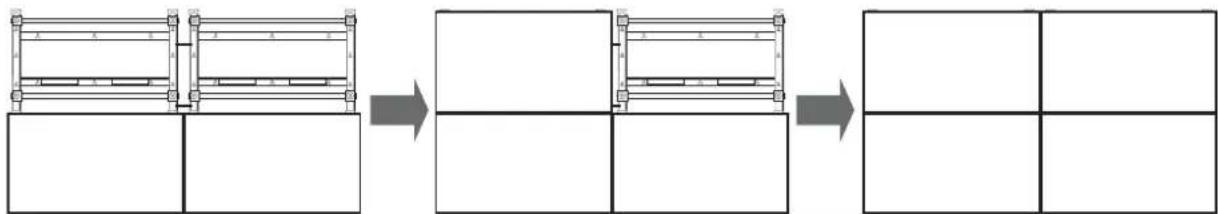

1. Установите монитор на каждом кронштейне, выполнив действия 1 и 2.

Будьте осторожны, чтобы не прищемить палец во время установки.

Точная настройка

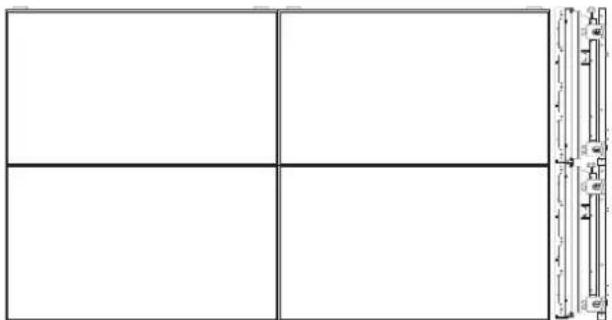

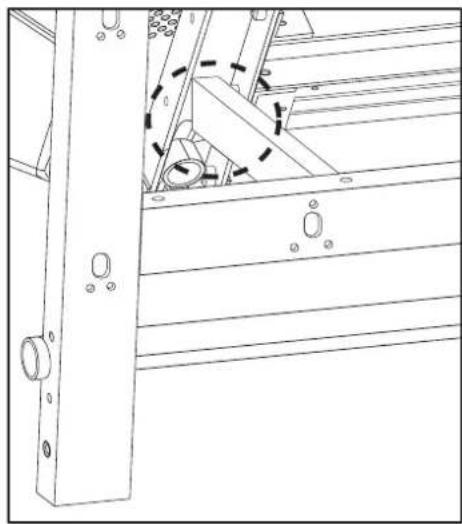

Если после установки мониторов они кажутся установленными непропорционально, отрегулируйте их, используя винты точной регулировки на кронштейнах.

Не допускайте разности в установке мониторов по высоте или зазоров между мониторами.

1. Устранение разницы по высоте между передней и задней частью монитора.

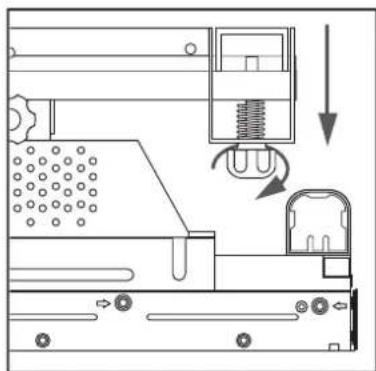

Если повернуть винт точной настройки по часовой или против часовой стрелки, монитор соответственно переместится вперед или назад.

Максимальный диапазон перемещения винта точной настройки составляет 10 мм.

Перемещение монитора вперед

Перемещение монитора назад

1. Устранение разницы по высоте между верхним и нижним мониторами.

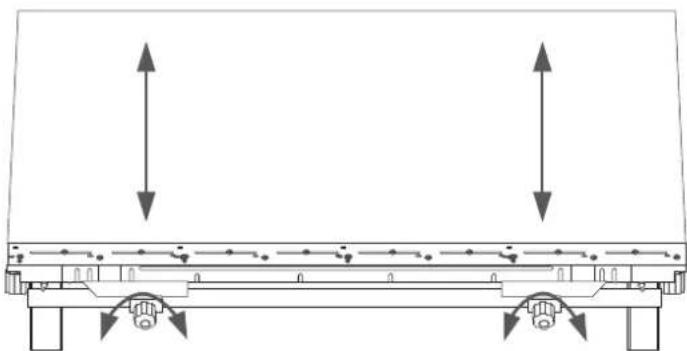

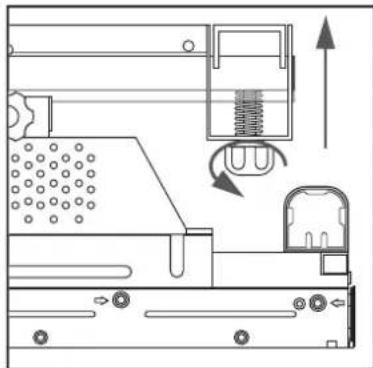

Если повернуть винт точной настройки в нижней части монитора по часовой или против часовой стрелки, монитор соответственно переместится вверх или вниз.

Опускание монитора Подъем монитора

☆ Чтобы отрегулировать разницу по высоте между мониторами в верхнем уровне,

① Переместите монитор, чтобы в образовавшееся пространство могла войти рука.
② Поверните монитор, разогните держатель, прикрепленный к кронштейну, и прикрепите монитор к держателю.
③ Поверните винт точной настройки, чтобы скорректировать разницу по высоте.
④ Повторяйте действия ①\~③ до тех пор, пока не будет достигнут оптимальный результат.

1. Будьте осторожны, чтобы не прищемить пальцы.
2. Убедитесь в том, что держатель прикреплен к кронштейну для установки монитора ⑥.

1. Снятие верхних мониторов

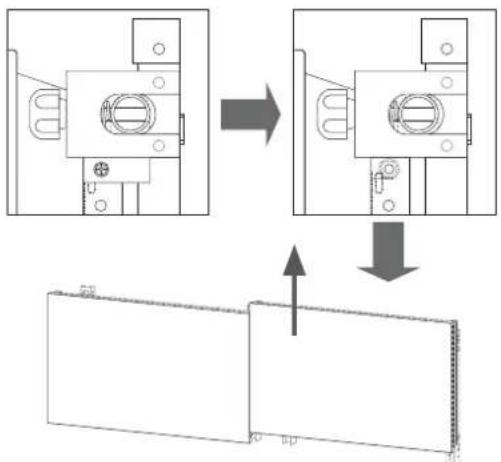

Отверните винты, удерживающие крепежи для обеспечения безопасности и поднимите мониторы вверх, сняв с видеоэкрана.

Прежде чем снимать мониторы, обязательно отсоедините все подключенные к ним кабели.

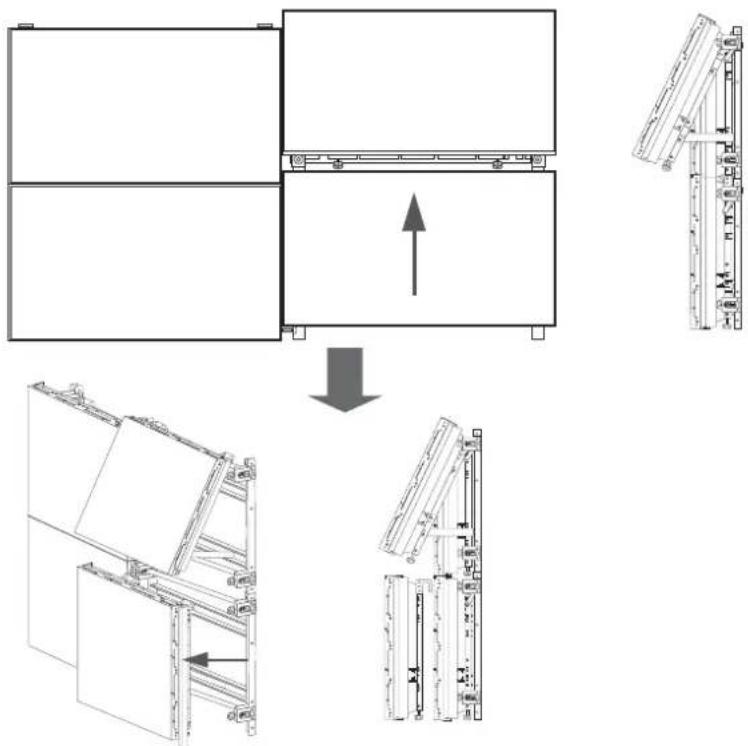

2. Снятие нижних мониторов

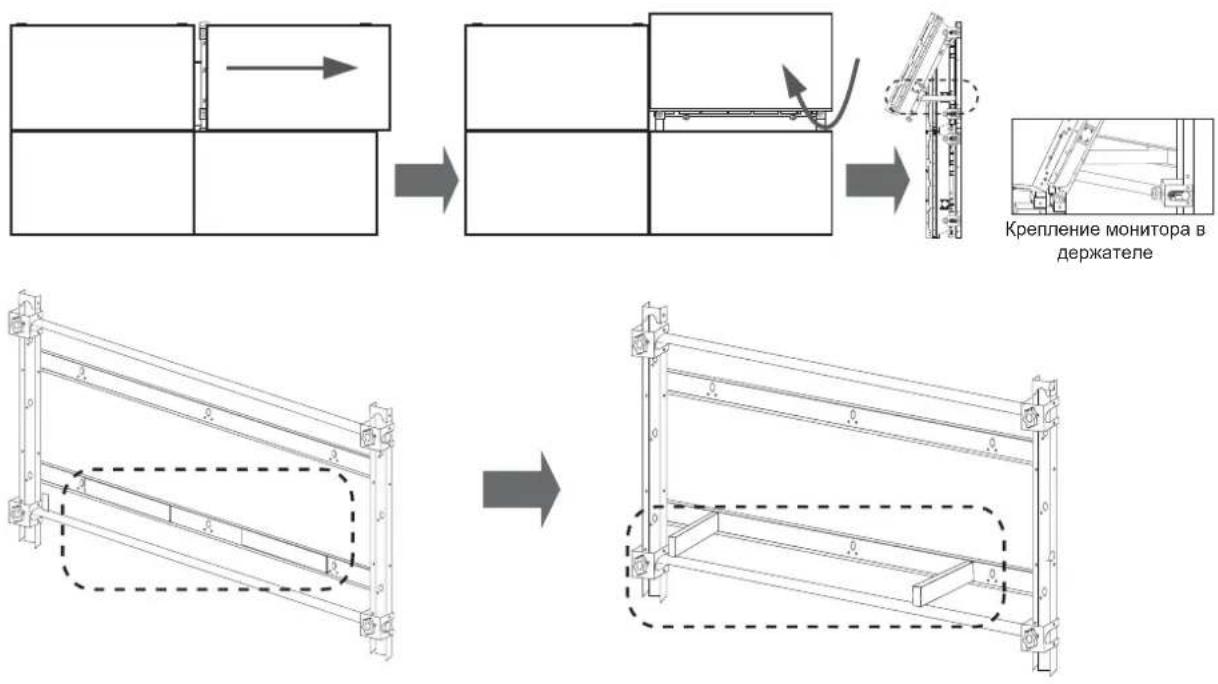

① Переместите монитор, который требуется снять, затем поверните и закрепите его в держателе.
    note right of E: Крепление монитора в держателе

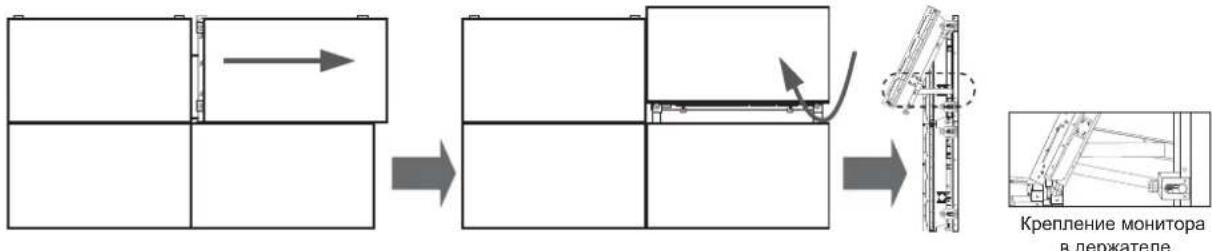

② Снимите крепежи для обеспечения безопасности с монитора и поднимите монитор, чтобы снять его с видеоэкрана, как показано на рисунке ниже.

1. Снятие среднего монитора на 3X3 Видеотабло


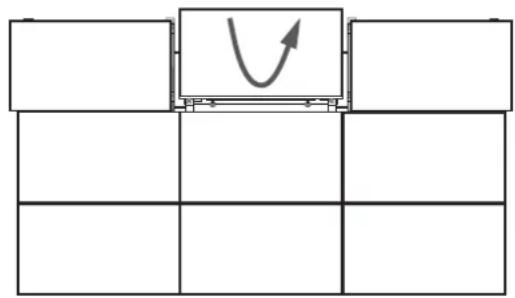

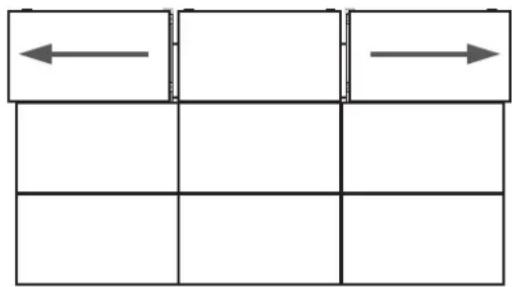

1. Переместите левый и правый мониторы на верхнем уровне, чтобы в образовавшееся пространство могла войти рука.

1. Поверните средний монитор, чтобы закрепить его в держателе.

2. Переместите левый и правый мониторы в среднем уровне, выполнив действие 1.

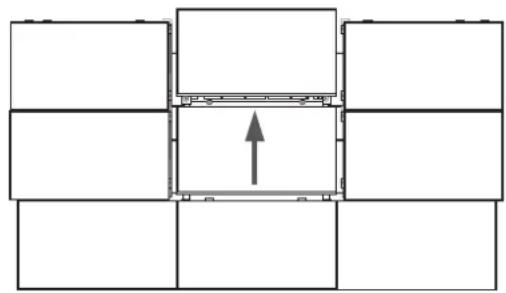

1. Поднимите средний монитор, чтобы снять его с видеоэкрана.

Характеристики устройства

Размеры (мм) W955 X H590,5 X D93
Вес (кг) 7
Кронштейн настенного крепления стандарта VESA (мм)	600 X 400

Внимание!

Корпус и технические характеристики устройства могут изменяться без уведомления с целью улучшения его работы.

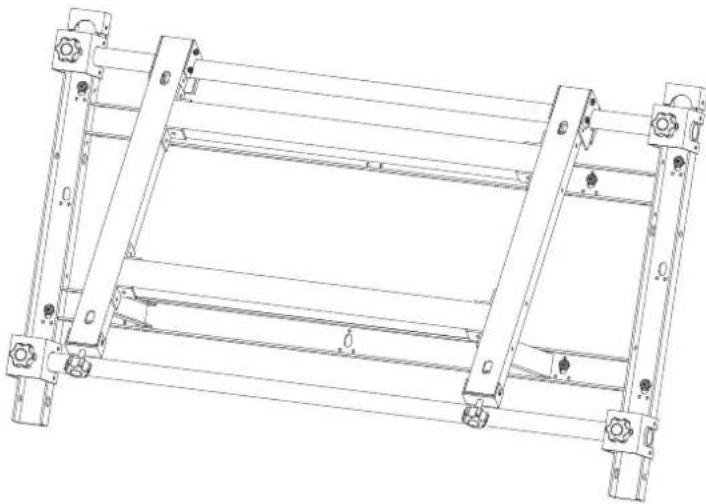

Рисунки устройства

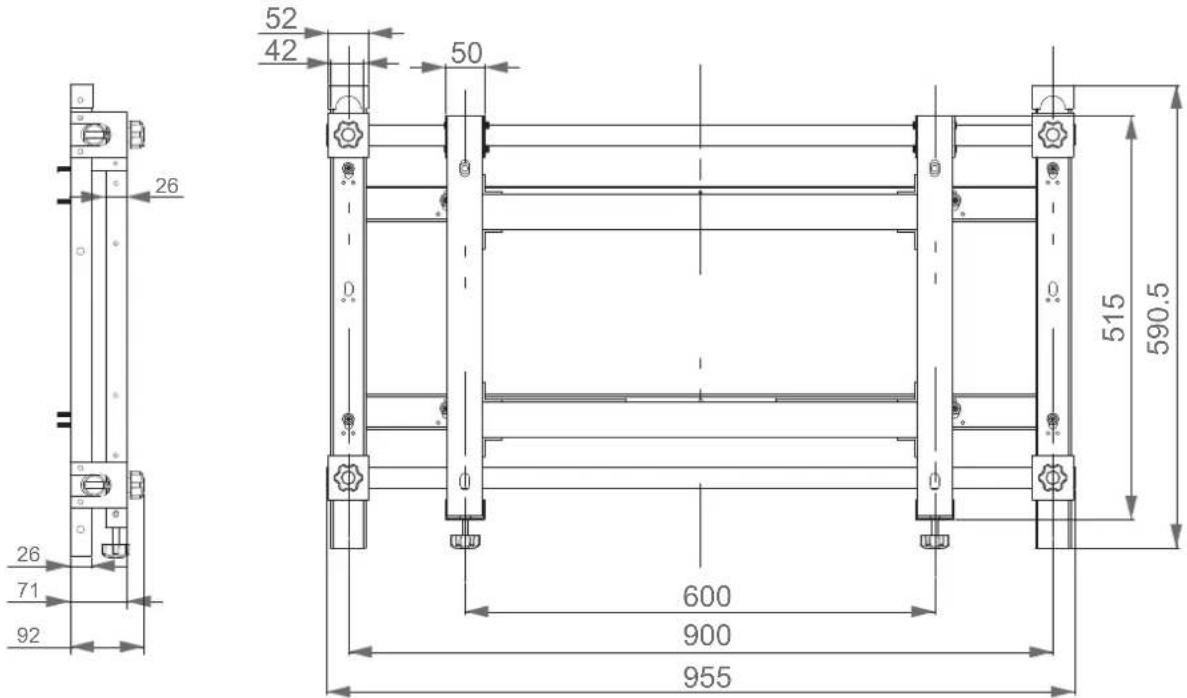

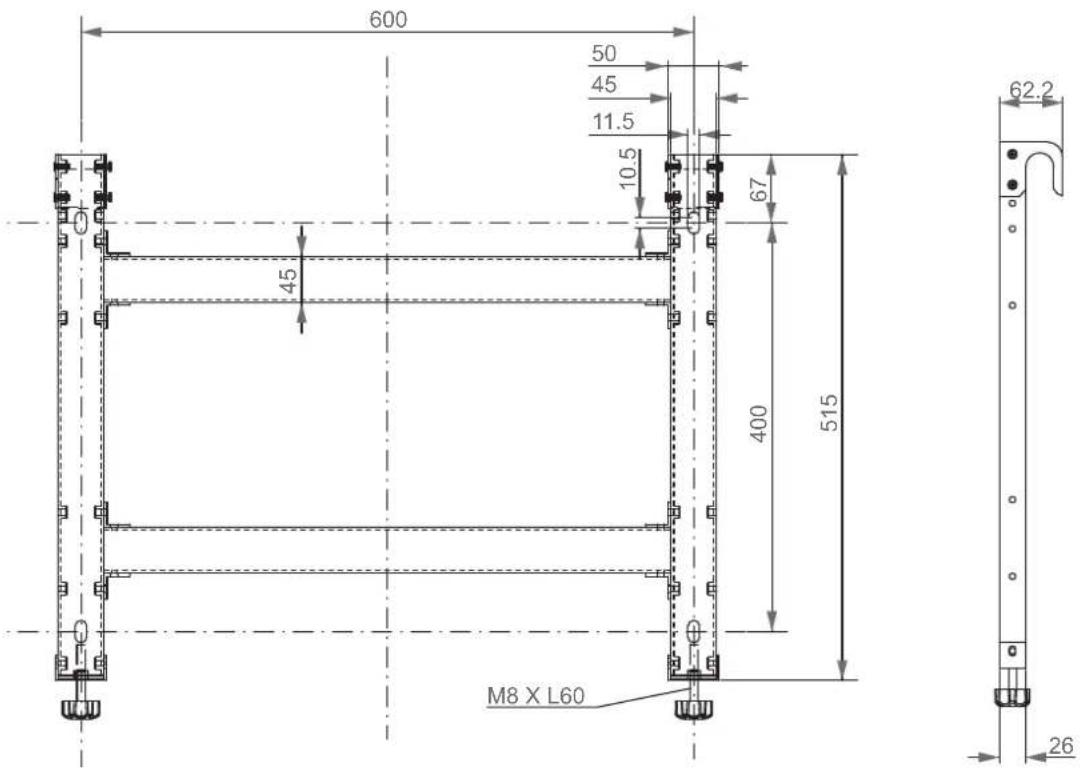

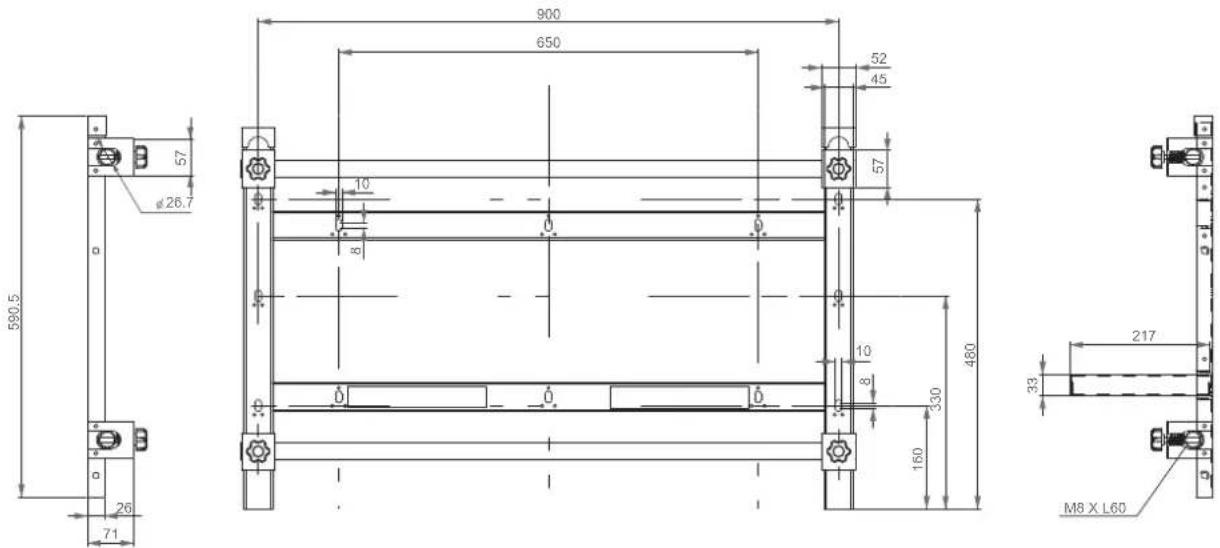

26 71 92 52 42 50 0 600 900 955 515 590.5

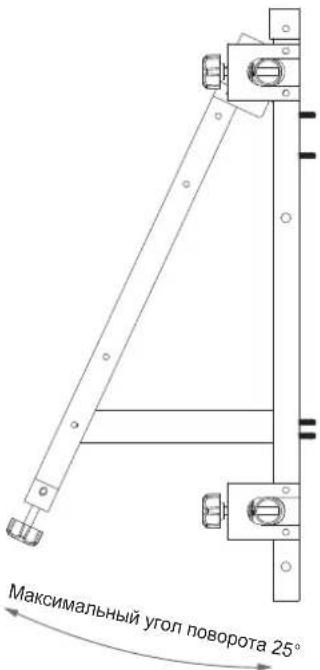

Максимальный угол поворота 25°

1. Кронштейн для установки монитора ⓐ

2. Кронштейн для настенного крепления ⓑ
