MANUAL DE USUARIO WMN460UTD SAMSUNG

Acopladores : x2 Fixadores de parafusos: x4

Parafusos © (M5 X 10mm) : x2

Deslocar o monitor para a frente

Precauciones de seguridad 01 Precauciones de seguridad

Introducción

02

Desembalaje

02 Montaje del soporte

① en el monitor

03 Montaje del soporte

⑥ en la pared

06 Instalación de los monitores

07 Ajuste de la instalación

10 Desmontaje de los monitores

Especificaciones del producto 11 Especificaciones del producto

Planos del producto 12 Planos del producto

13

Planos

Precauciones de seguridad

La información contenida en este documento es para seguridad del usuario e impedir daños en la propiedad. Lea atentamente las instrucciones a fin de utilizar el producto correctamente.

Advertencia

Si no las tiene en cuenta, se puede producir lesiones graves e incluso la muerte.

Este signo se utiliza para remarcar las instrucciones que se deben observar obligatoriamente.

1. Para realizar la instalación debe ponerse en contacto con un instalador experto autorizado por su proveedor.

- La instalación efectuada por una persona que no sea un profesional puede causar lesiones personales.

Si va a cambiar de lugar o a sustituir el producto una vez instalado éste, debe consultar a un instalador experto autorizado por su proveedor.

Tras la instalación, no aplique fuerza ni presión excesivas sobre el producto.

1. No deje que los niños jueguen cerca del producto.

- Se podrían golpear la cabeza o el cuerpo con las esquinas del producto y sufrir lesiones personales.

1. Evite que la parte posterior del producto no choque contra la pared cuando gire el producto o ajuste el ángulo de éste.

- Puede proteger el producto y la pared de cualquier daño poniendo un pedazo de espuma en cada esquina del producto.

1. No instale el producto en una pared que no pueda soportar el peso del producto.

- El producto se podría caer y dañarse o provocar lesiones personales graves.

1. Los productos instalados en lugares inadecuados o que tienen condiciones ambientales extremas o anómalas pueden experimentar serios problemas de rendimiento por problemas derivados del entorno. Consulte con un centro de servicio de Samsung antes de instalar el producto en tales lugares.

- Lugares expuestos a una cantidad excesiva de partículas, humedad, productos químicos, temperaturas extremas, alto nivel de humedad, automóviles, etc.

Desembalaje

Soporte de montaje del monitor Ⓐ Soporte de montaje mural ⓑ

Tornillo ⓐ (M8 X 60mm) : x4

Tornillo para madera (M5 X 50mm) : x8

Tornillo ⓑ (M8 X 30mm) : x4

Fijador de seguridad: x2

Acoplador : x2 Sujetador de rosca: x4

Tornillo © (M5 X 10mm) : x2

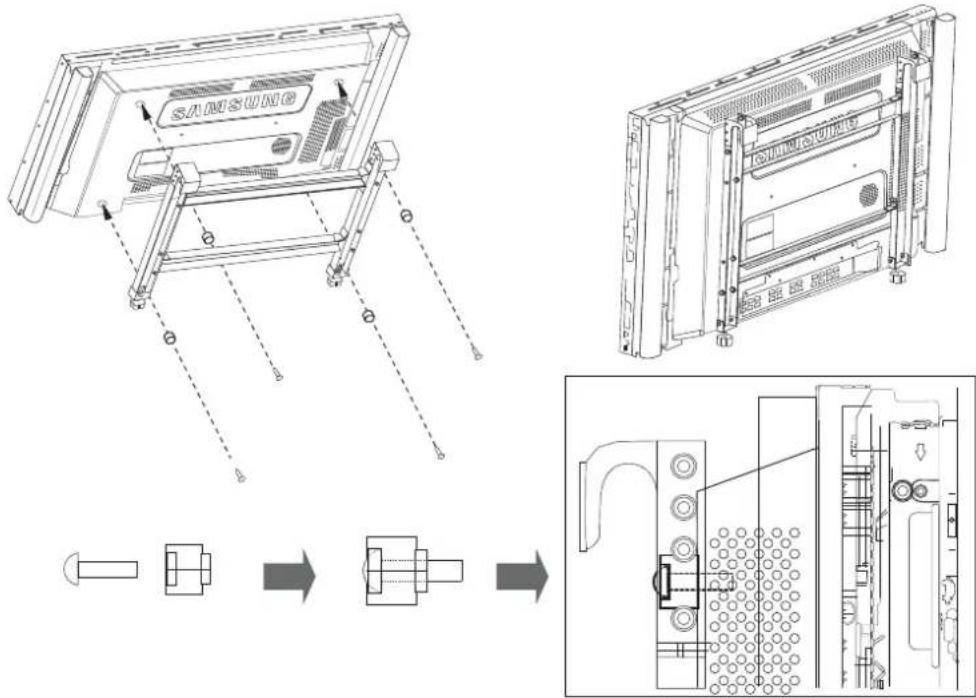

Montaje del soporte ⓐ en el monitor

1. Monte los cuatro tornillos ⓐ y los sujetadores de rosca, apriételos para fijar el soporte ⓐ al monitor como se muestra en la siguiente ilustración.

SAMSUNG

Advertencia

Asegúrese de que el soporte ⓐ esté bien fijado al monitor.

Español - 2

Montaje del soporte ⓑ en la pared

1. Fije el soporte ⑥ en la pared mediante los tornillos para madera.

※ Cómo apretar los tornillos

Haga un orificio mediante una broca de 3 x 50.

Limpie el interior del orificio.

Apriete el tornillo para madera dentro del orificio.

※ Cuando realice un orificio en una pared, debe utilizar un taladro y una broca del diámetro especificado. De lo contrario, podría haber problemas de seguridad.

Advertencia

1. Compruebe la resistencia de la pared y refuércela si no es lo bastante fuerte.
2. Los tornillos suministrados son para madera.
3. Compruebe la pared y utilice los tornillos adecuados para el material de ésta, por ejemplo, mármol, placas de acero o cemento.

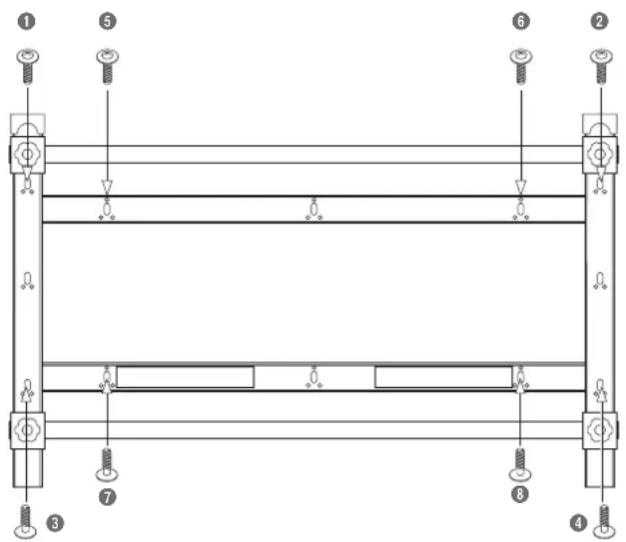

Como se muestra en la ilustración superior, apriete por orden de ① a ⑧.

Si no puede fijar los tornillos en los orificios especificados, hágalo en los orificios adyacentes.

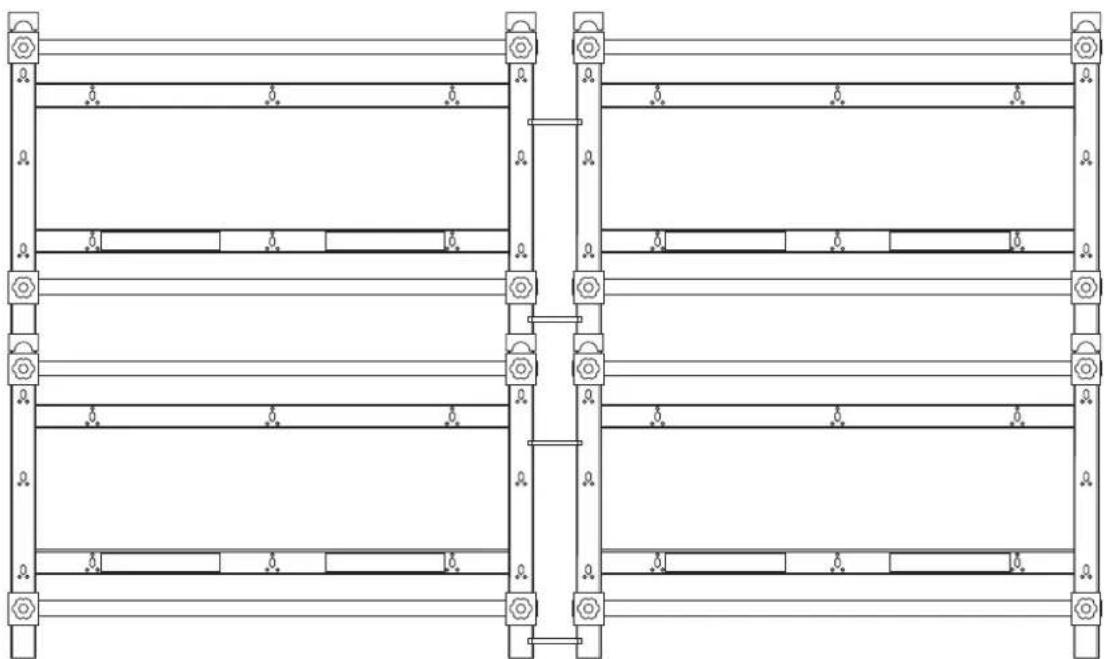

☆ Instalación del mural de vídeo

En la instalación del Video Wall deben intervenir dos personas o más.
En la instalación del Video Wall los acopladores sólo tienen la función de dejar una espacio entre los monitores que componen el Video Wall. No los utilice si sólo va a instalar un monitor.

Advertencia

1. Antes de instalar el Video Wall, compruebe la resistencia de la pared; tenga en cuenta para ello el peso total de los monitores y los soportes que vaya a instalar.
2. Peso de un monitor: 30 kg
3. Peso de un soporte: 7 kg

4. Si va a instalar un Video Wall de cuatro hileras o más tenga en cuenta el sistema de refrigeración. Antes de la instalación, consulte a un experto ya que el calor de los monitores puede causar problemas.

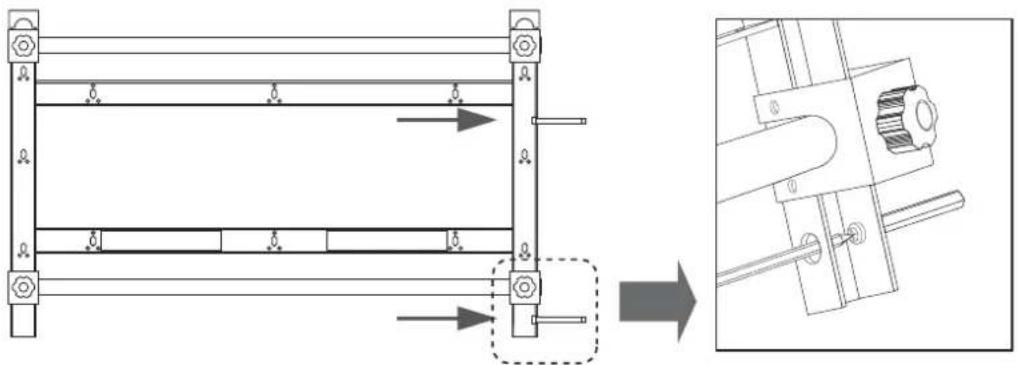

5. Fije los dos acopladores en el centro y en la parte inferior del soporte ⑥ respectivamente.

Apriete los dos tornillos ⑥ al soporte ⑥.

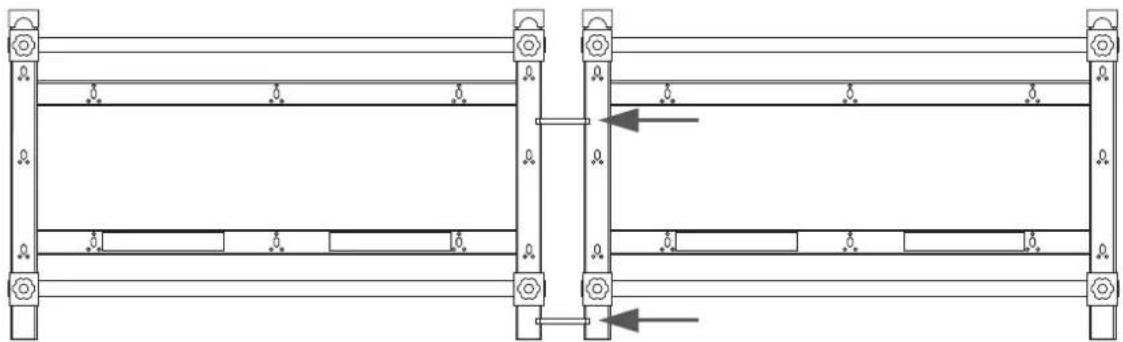

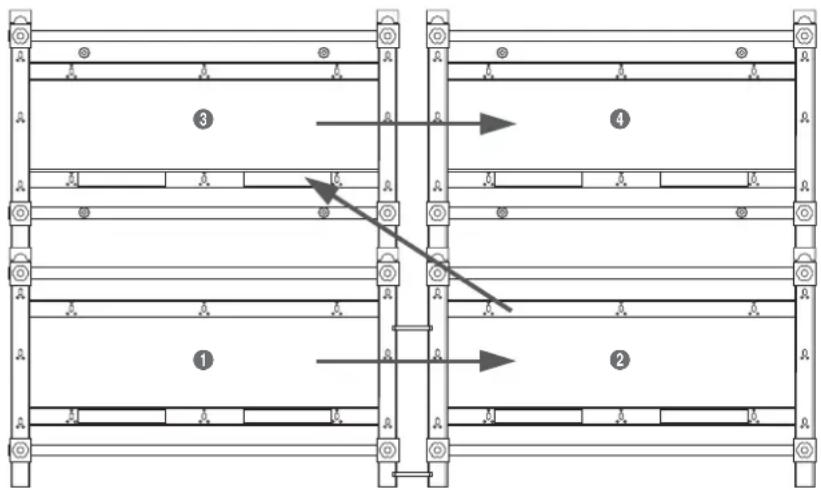

1. Para alinear horizontalmente, monte el soporte ② en los acopladores del soporte ① mediante los tornillos ⑥. (Deben intervenir dos personas o más.)

Tras fijarlo fuertemente, monte el conjunto en la pared siguiendo el paso 1. Apriete los tornillos fuertemente de modo que no haya espacio entre los acopladores y el soporte ⑥.

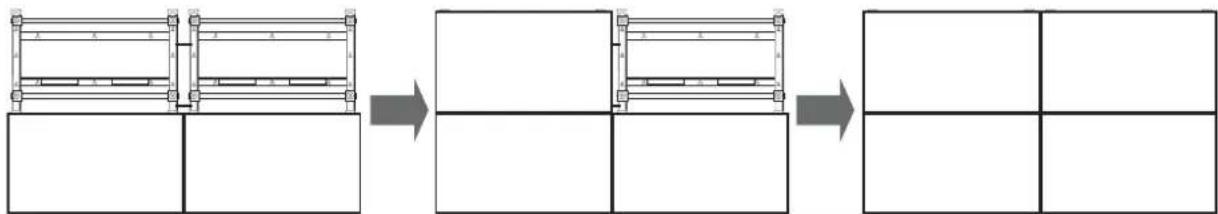

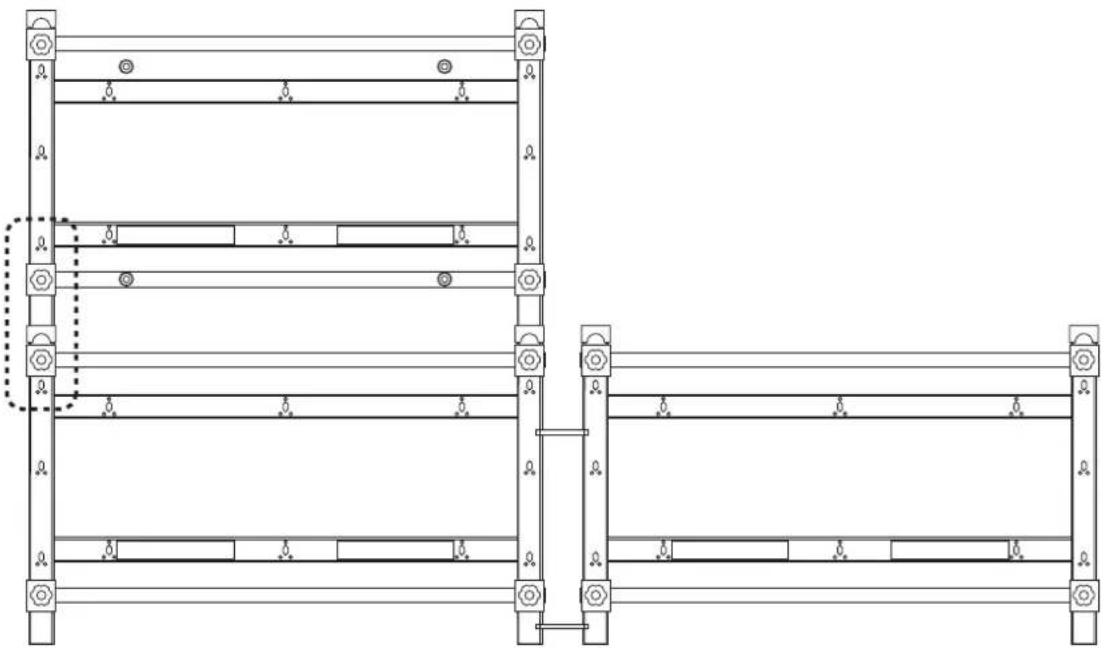

1. Para alinear verticalmente, inserte las patas del soporte ③ completamente en la parte superior del soporte ① para ensamblar los dos soportes.

Como se muestra en las ilustraciones, la parte inferior del soporte ③ se debe insertar completamente en la parte superior del soporte ①.

1. Siga los pasos 2 a 4 para fijar el soporte en su ubicación ④.

Mediante este sistema puede aumentar el número de soportes.

Instalación de los monitores

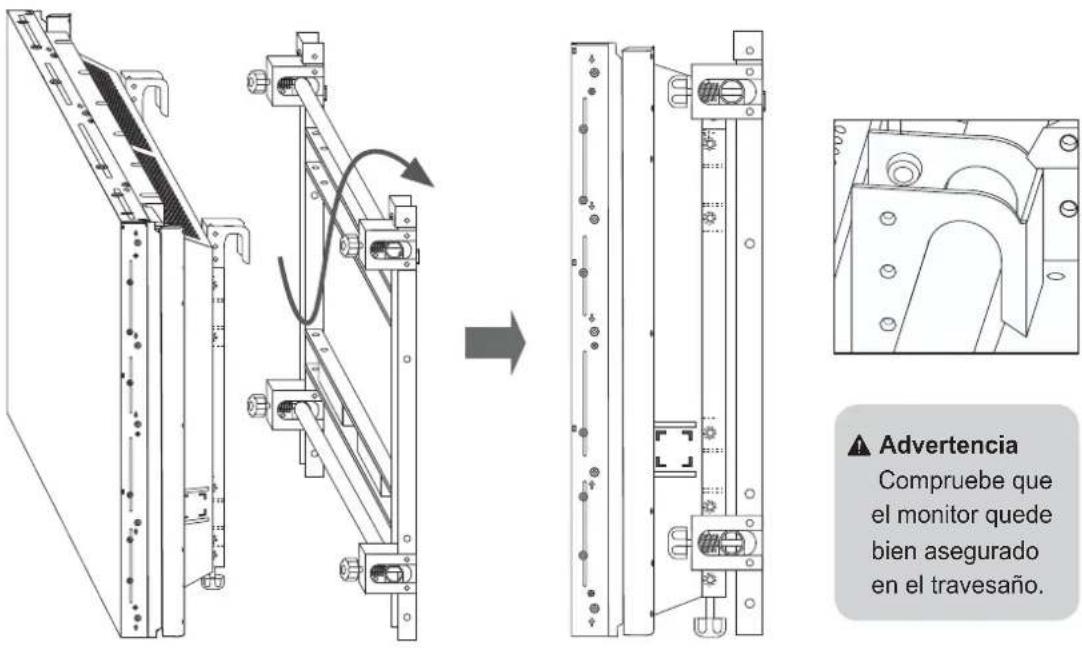

1. Cuelgue el monitor en el travesaño del soporte ① del montaje mural ⑥.

Advertencia

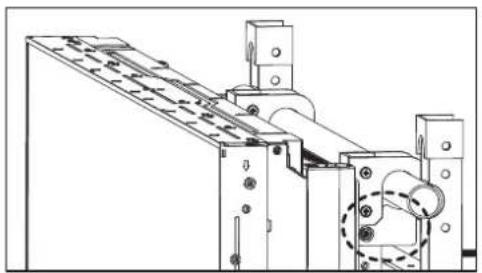

Compruebe que el monitor quede bien asegurado en el travesaño.

Advertencia

Cuando cuelgue el monitor no presione el panel de éste con las manos. Podría romperlo.

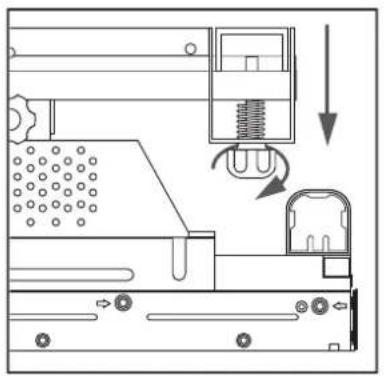

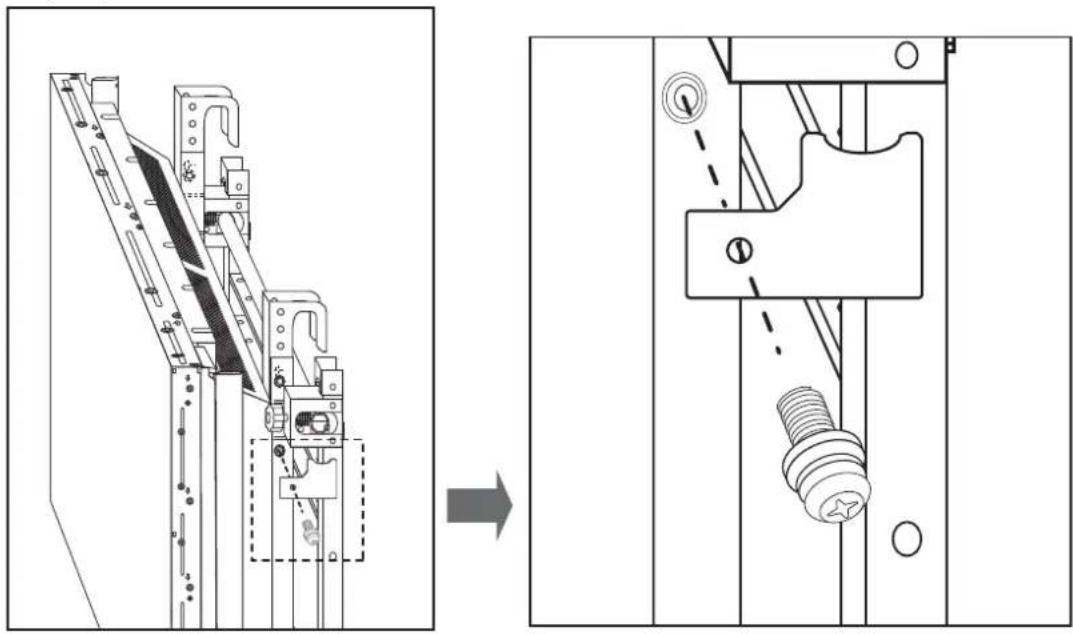

1. Para impedir que el monitor se suelte, apriete los fijadores de seguridad con los tornillos ©. Fijelos por ambos lados.

Para asegurarse de que el monitor no se caiga durante la instalación, apriete los fijadores de seguridad por ambos lados.

1. Instale el monitor en cada soporte siguiendo los pasos 1 y 2.

Tenga cuidado de no pillarse los dedos durante la instalación.

Ajuste de la instalación

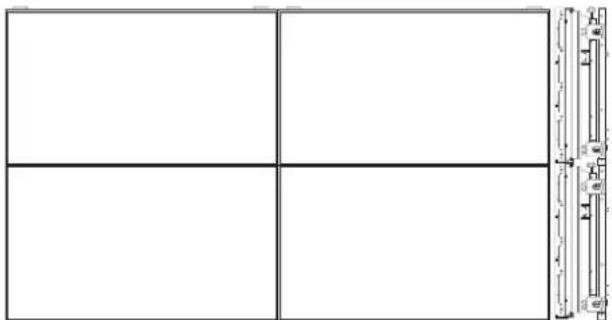

☑ Después de instalar los monitores, si éstos no guardan una simetría correcta, puede ajustar la instalación mediante los tornillos de los montajes.
Debe asegurarse de que no haya diferencias de altura ni separación entre los monitores.

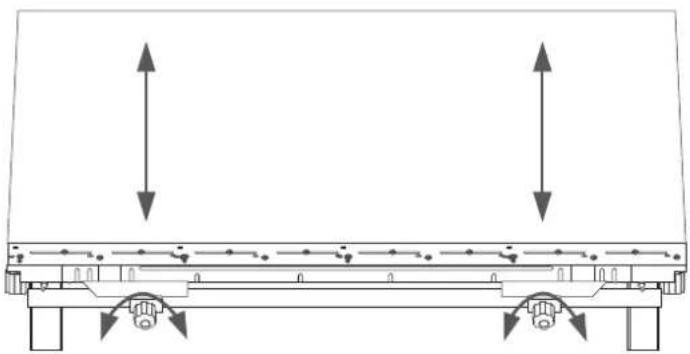

1. Corrección de la diferencia de altura entre la parte frontal y posterior de un monitor.

Si gira el tornillo de ajuste a la derecha o a la izquierda, el monitor se moverá hacia adelante o hacia atrás respectivamente.

El tornillo de ajuste permite un desplazamiento máximo de 10 mm.

Desplazamiento del monitor hacia adelante

Desplazamiento del monitor hacia atrás

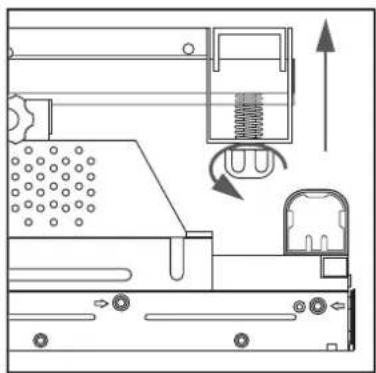

1. Corrección de la diferencia de altura entre los monitores de la hilera superior y de la inferior.

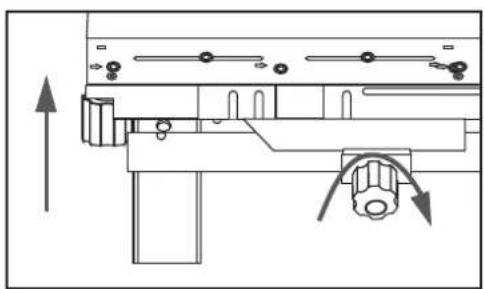

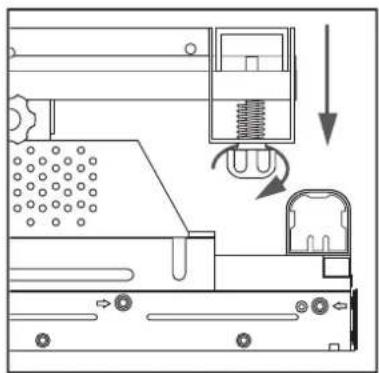

Si gira el tornillo de ajuste de la parte inferior del monitor a la derecha o a la izquierda, el monitor se moverá hacia arriba o hacia abajo respectivamente.

Para bajar el monitorPara subir el monitor

☆ Para ajustar la diferencia de altura entre los monitores de la hilera superior.

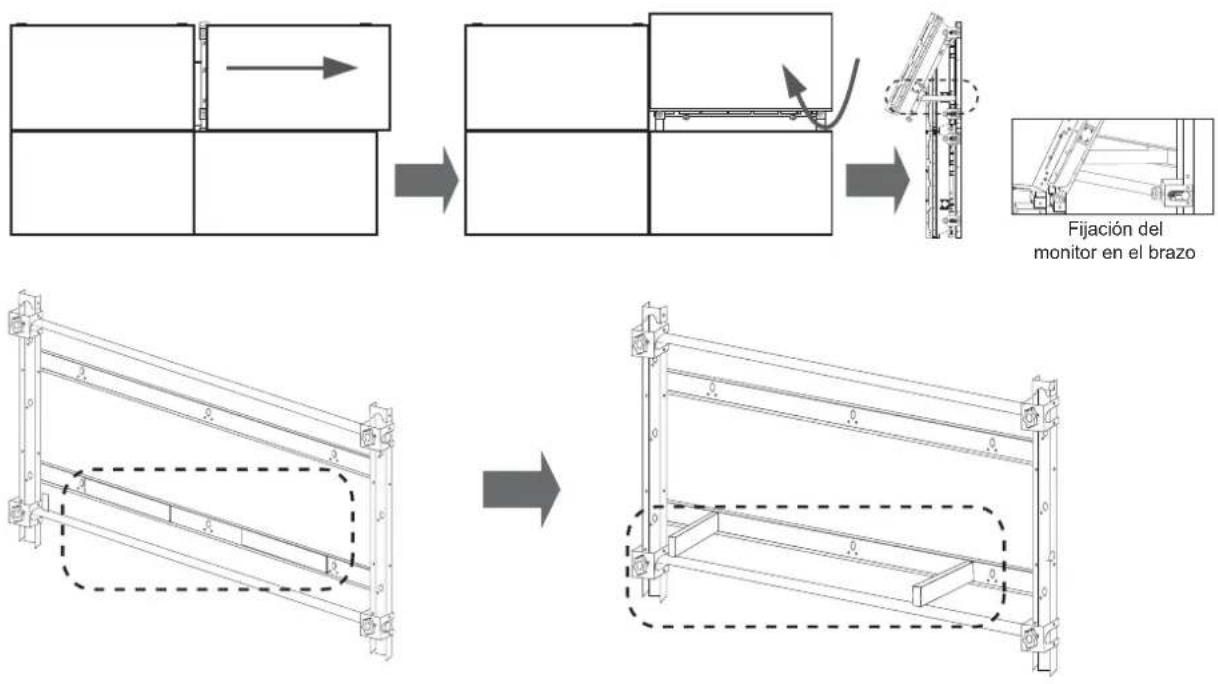

① Mueva un monitor hasta crear un espacio suficiente para introducir la mano.

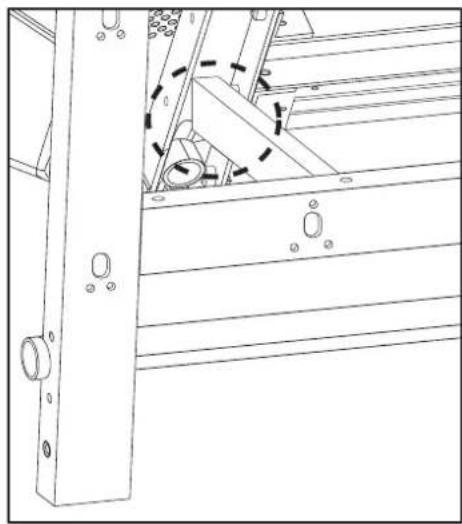

② Gire el monitor, despliegue el brazo montado en el soporte y fije el monitor en el brazo.
③ Gire el tornillo de ajuste para corregir la diferencia de altura.
④ Repita los pasos ①\~③ hasta obtener el resultado deseado.

1. Tenga cuidado de no pillarse los dedos.
2. Asegúrese de que el brazo esté bien fijado al soporte de montaje del monitor ⑥.

Desmontaje de los monitores

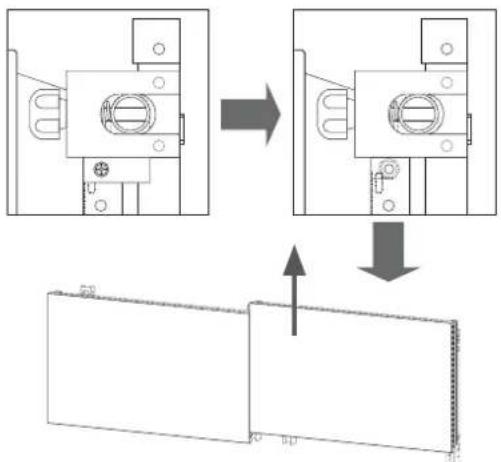

1. Desmontaje de los monitores de la hilera superior

Afloje los tornillos que sujetan los fijadores de seguridad y descuelgue los monitores del mural de vídeo.

Antes de desmontar los monitores, debe desconectar todos los cables.

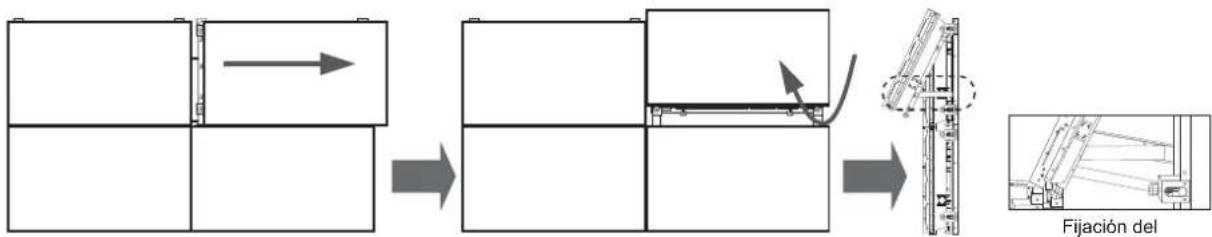

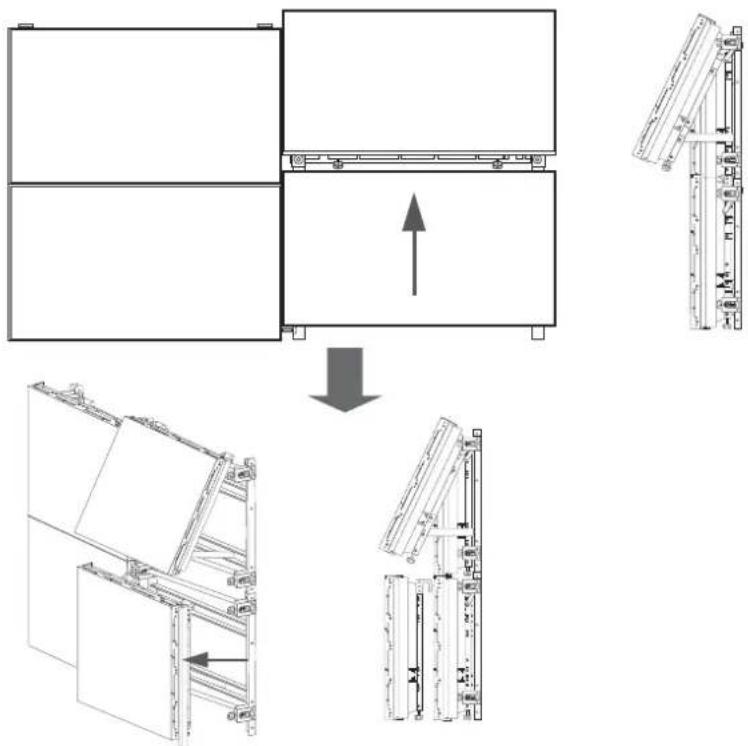

2. Desmontaje de los monitores de la hilera inferior

① Mueva el monitor que desee desmontar, gírelo y fijelo en el brazo.

Fijación del monitor en el brazo

② Quite los fijadores de seguridad del monitor y levante éste para descolgarlo del mural de vídeo como se muestra en la ilustración siguiente.

Español - 10

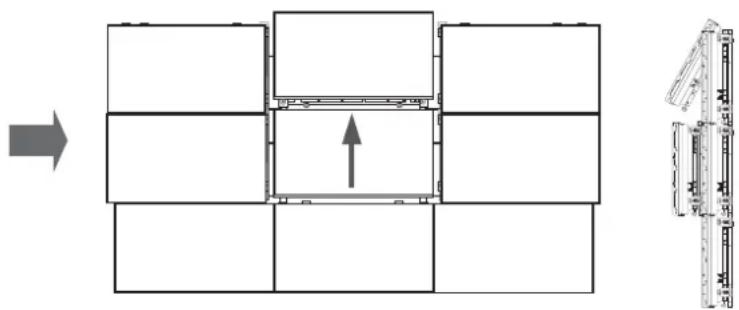

1. Desmontaje de un monitor central en un Video Wall 3 x 3

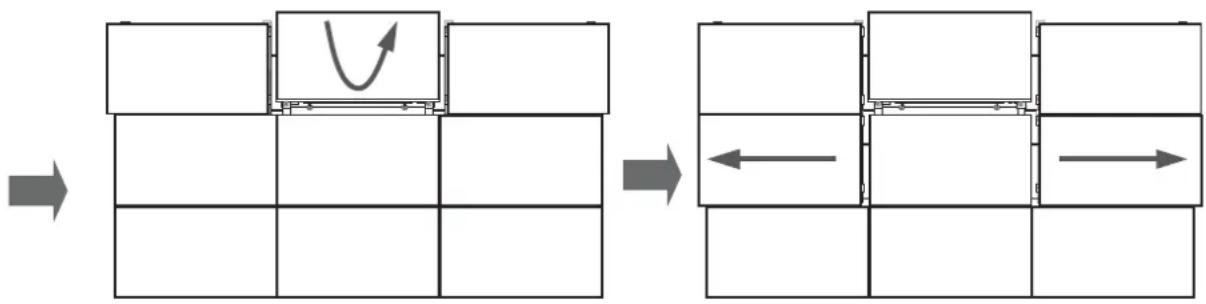

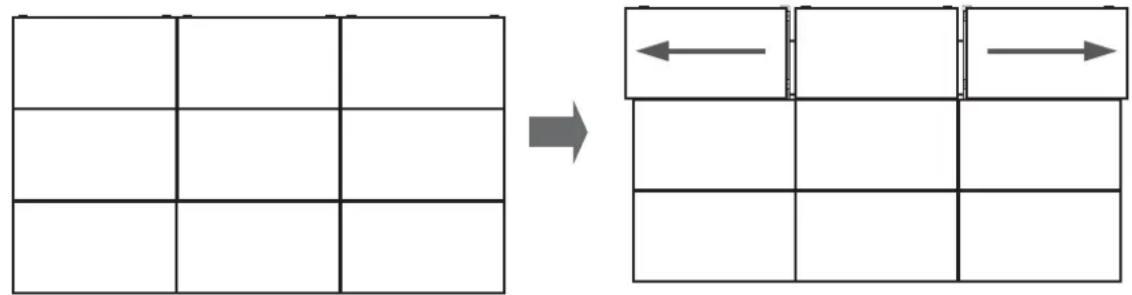

1. Mueva los monitores de la hilera superior a derecha e izquierda hasta crear un espacio suficiente para introducir la mano.

1. Gire el monitor central y fijelo en el brazo.

2. Mueva a derecha e izquierda los monitores de la hilera central siguiendo el paso 1.

1. Levante el monitor central y descuélguelo del mural de vídeo.

Especificaciones del producto

Dimensiones (mm) W955 X H590,5 X D93
Peso (kg) 7
Montaje mural estándar VESA (mm)	600 X 400

⚠️ Precaución

Para mejorar el rendimiento, el exterior y las especificaciones del producto están sujetos a modificaciones sin aviso previo.

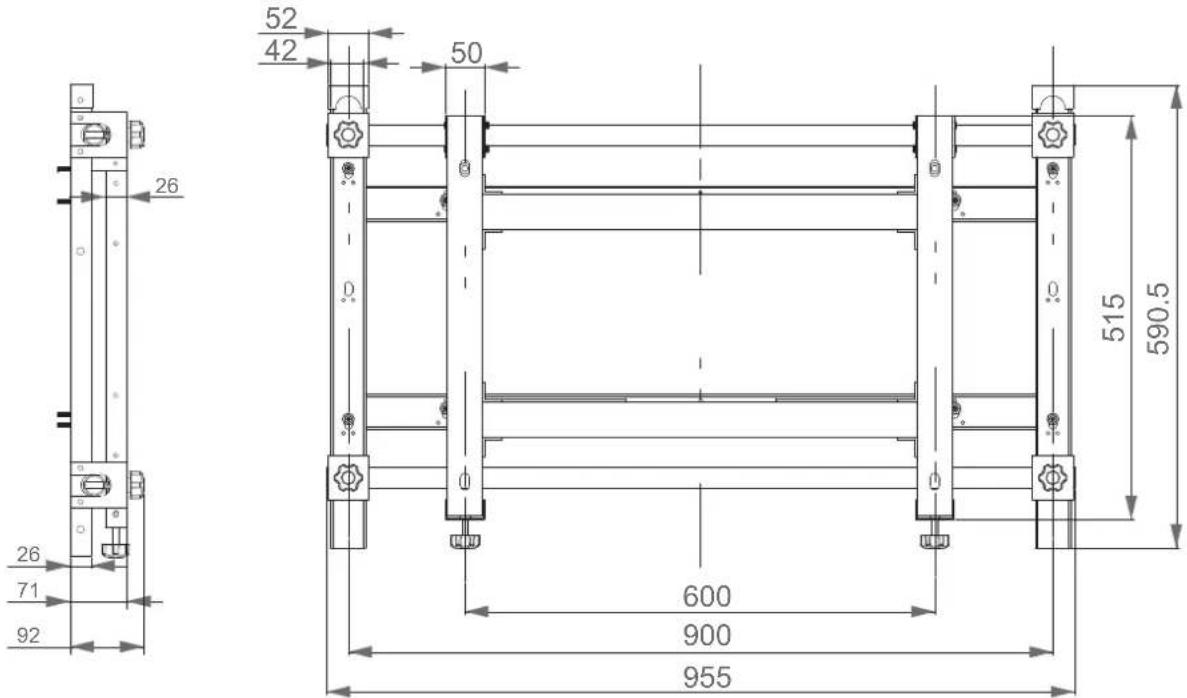

Planos del producto

26 71 92 52 42 50 0 600 900 955 515 590.5

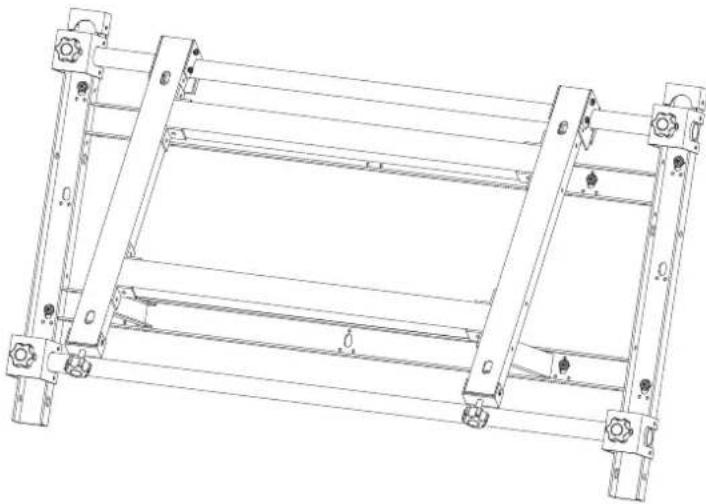

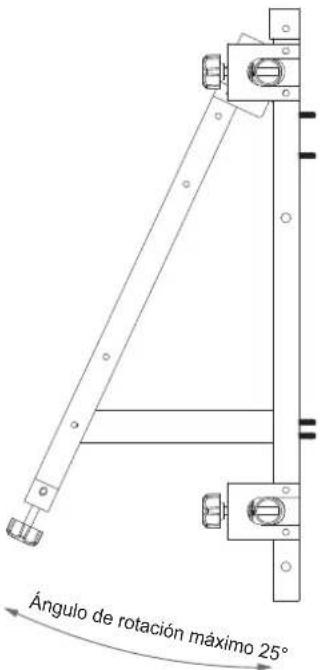

Ángulo de rotación máximo 25°

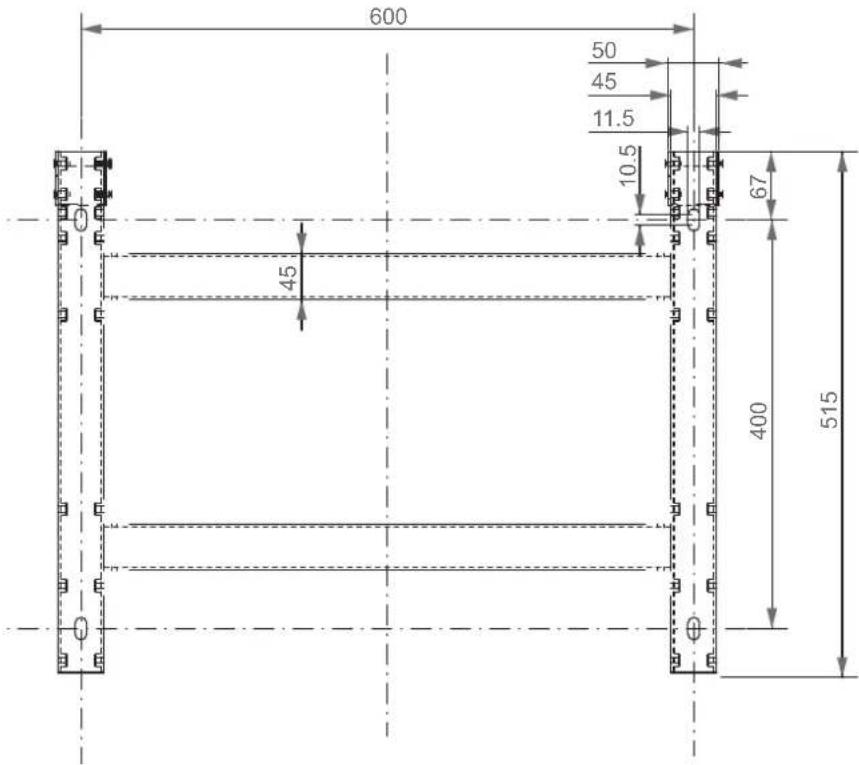

1. Soporte de montaje del monitor ⓐ

600 50 45 11.5 10.5 67 45 400 515

1
