WMNM25EB - Soporte para pantalla plana SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte mural para pantalla plana
Marca	Samsung
Modelo	WMNM25EB
Dimensiones del conjunto (L x P x A)	594 x 378 x 75 mm
Peso del embalaje	4,0 ± 0,5 kg
Peso máximo admisible del televisor	50 kg
Ancho del soporte	520 mm
Altura del soporte	277 mm
Grosor del soporte	15,6 mm
Ángulo de inclinación máximo	5°
Distancia estándar entre montantes	16 pulgadas (compatible)
Distancia mínima respecto a la pared	2-3 mm (varía según el modelo)
Materiales de pared compatibles	Madera, cemento (con piezas incluidas)
Instalación	Por dos personas, sobre una mesa plana
Función de inclinación	Sí, ajustable hasta 5°
Ajuste horizontal	1-2° máximo
Protección anticaídas	Uso del accesorio B4 para mantener la inclinación
Mantenimiento	Limpiar con un paño suave y seco
Precauciones de seguridad	No instalar cerca de fuentes de calor, cables de alta tensión, o en lugares sometidos a vibraciones
Piezas incluidas	Tornillos, tacos, marco de apoyo, accesorios de alineación (K2-K7, B4)
Reparabilidad	Piezas de repuesto disponibles a través del fabricante
Garantía	Consultar el manual o al vendedor

Preguntas frecuentes - WMNM25EB SAMSUNG

¿Cuál es el peso máximo del televisor compatible con este soporte?

El peso máximo admisible es de 50 kg. No exceda este límite para garantizar la seguridad.

¿Qué tipos de paredes son compatibles con el soporte Samsung WMNM25EB?

El soporte está diseñado para paredes de madera o cemento. Para otros materiales, consulte a un experto. Se incluyen piezas para placas de yeso para algunos modelos.

¿Se puede inclinar el televisor después de la instalación?

Sí, la inclinación máxima es de 5°. Para mantenerla, use el accesorio B4 incluido. Tenga en cuenta que el ángulo de inclinación no es ajustable de forma continua.

¿Cuáles son las dimensiones del soporte mural?

El soporte mide 520 mm de ancho, 277 mm de alto y 15,6 mm de grosor. El embalaje total mide 594 x 378 x 75 mm.

¿Cuántos tornillos se deben usar para la instalación?

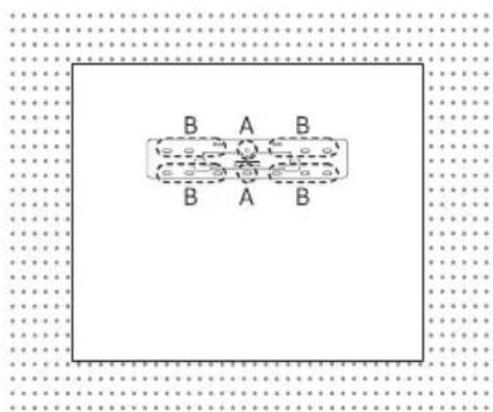

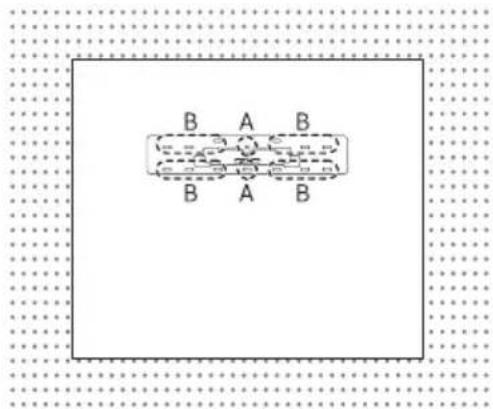

Debe usar al menos 4 tornillos, dos de ellos en las ubicaciones marcadas A. Los otros tornillos (B) son opcionales según el entorno.

¿Se puede instalar este soporte en una pared inclinada?

No, la pared debe ser vertical. Si la pared está inclinada o es más estrecha que el televisor, no se recomienda la instalación.

¿Cómo evitar que el televisor se mueva lateralmente?

Para televisores curvos, use los accesorios K2-K4. Para pantallas planas, los accesorios K2-K7 permiten evitar movimientos.

¿Cuáles son los riesgos de una instalación demasiado cerca de la pared?

Si el televisor está demasiado cerca, pueden aparecer rayones en la parte trasera de la pantalla o en la pared. Use un protector si es necesario, pero la distancia a la pared aumentará.

¿Es necesario apagar el televisor antes de instalarlo o retirarlo?

Sí, el televisor debe estar apagado y desconectado antes de cualquier manipulación para evitar descargas eléctricas y daños.

¿Este soporte mural es adecuado para todos los televisores Samsung?

Es compatible con la mayoría de los televisores Samsung, pero verifique el modelo y las dimensiones en el manual. El peso no debe exceder los 50 kg y la norma VESA debe coincidir.

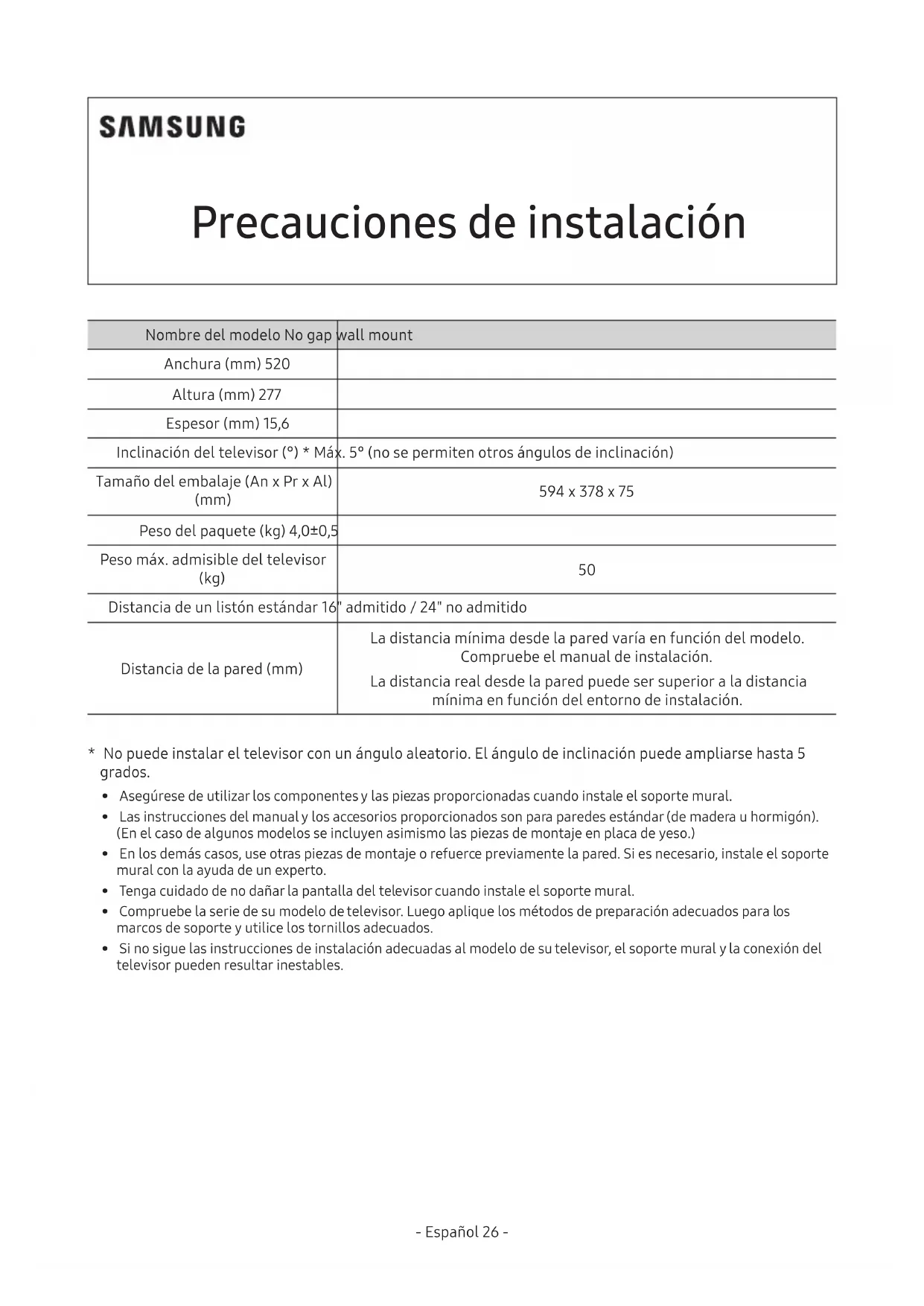

MANUAL DE USUARIO WMNM25EB SAMSUNG

Precauciones de instalación

Precauciones de instalación

Precauciones de instalación

Nombre del modelo No gap	wall mount
Anchura (mm) 520
Altura (mm) 277
Espesor (mm) 15,6
Inclínación del television (°) * Max. 5° (no se permiten除外 ángulos de inclínación)
Tamaño del embalaje (An x Pr x Al) (mm)	594 x 378 x 75
Peso del paquete (kg) 4,0±0,5
Peso max. admissible del television (kg)	50
Distancia de un listón estándar 16" admitted / 24" no admitido
Distancia de la pared (mm)	La distancia minima desde la pared varía en función del modelo. Compruebe el manual de instalación. La distancia real desde la pared pueda ser superior a la distancia minima en funciona del entorno de instalación.

• No instale el televisor con un ángulo aleatorio. El ángulo de inclinación puede ampliarse hasta 5 grados.
• Asegúrese de utilizar los componentes y las piezas proporcionadas cuando instale el soporte mural. Las instrucciones del manual y los accesorios proporcionados son para paredes estándar (de madera u hormigón). (En el caso de algunos modelos se incluyen asimismo las piezas de montaje en placa de yeso.)
• En los demás casos, use otras piezas de montaje o refuerce previamente la pared. Si es necesario, instale el soporte mural con la ayuda de un experto.
• Tenga cuidado de no dañar la pantalla del televisor cuando instale el soporte mural.
• Compruebe la serie de su modelo de televisor. Luego aplique los métodos de preparación adecuados para los marcos de soporte y utilice los tornillos adecuados.
• Si no sigue las instrucciones de instalación adecuadas al modelo de su televisor, el soporte mural y la conexión del televisor pueden resultar inestables.
• Al instalar o desinstalar el bastidor del soporte mural, asegúrese de hacerlo entre 2 personas y de que el televisor está apagado.

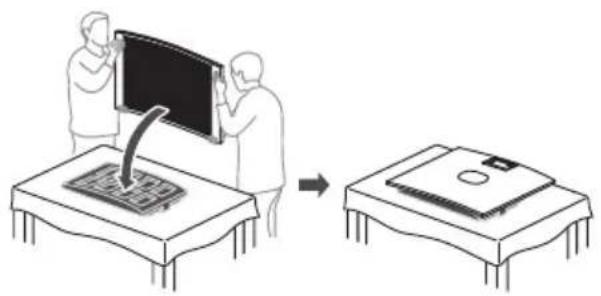

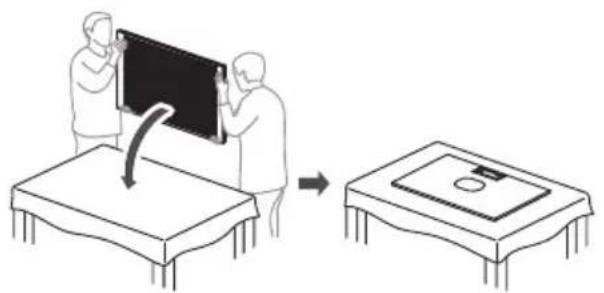

• Utilice una mesa plana para instalar el soporte mural. Utilice el material de embalaje (protector) para los televisores curvos.

Televisor plano Televisor curvo

• Instale el soporte mural únicamente en una pared más grande que el televisor y que no esté inclinada. Después de la instalación, la cubierta o el accesorio de la parte inferior del televisor tiene que tocar la pared. De lo contrario, el soporte mural no debe instalarse.

La pared es más grande que el televisor (Instalable)

• Antes de montar el televisor en la pared, conecte el cable de alimentación y el cable One Connect al televisor.
• Al instalar o desinstalar el soporte mural, tenga cuidado de no dañar el cable óptico. En particular, tenga cuidado de no pisar el cable óptico.
• Utilice un destornillador para montar el televisor en el bastidor de soporte. La realización de un destornillador eléctrico puede desgastar la rosca del tornillo.
• La distancia mínima entre el televisor y la pared debe ser de 2-3 mm o mayor en función de la superficie de la pared o las condiciones de instalación.
• La distancia real entre la pared y el lado izquierdo o derecho del televisor puede variar en función del estado de la pared y las condiciones de instalación.
• Al instalar el soporte mural, si el televisor está demasiado cerca de la pared, pueden producirse arañazos en el dorso del televisor o en la pared.
• Para abrir la abrazadera antes de instalar el soporte mural se necesita hacer mucha fuerza. Tenga cuidado de no dañarse al abrir la abrazadera. (Las abrazaderas con opciones de inclinación son difíciles de abrir ya que tienen que soportar el peso del televisor.)

• En caso de condiciones de instalación ajustadas, la fricción entre el televisor o los accesorios y la pared puede dañar la pared o el dorso del televisor. En estos casos, utilice un protector antiarañazos como el de la imagen. No obstante, la distancia respecto a la pared puede aumentarse.

• Para los televisores de la serie Q9 deben utilizarse los accesorios L como en la imagen. Esto limita el movimiento entre el televisor y la pared debido a la distancia entre ambos y evita que el televisor se incline hacia adelante. Si el televisor se inclina hacia delante, utilice 2 accesorios L solapados. Esto puede mejorar más la inclinación. No obstante, la distancia respecto a la pared puede aumentarse.

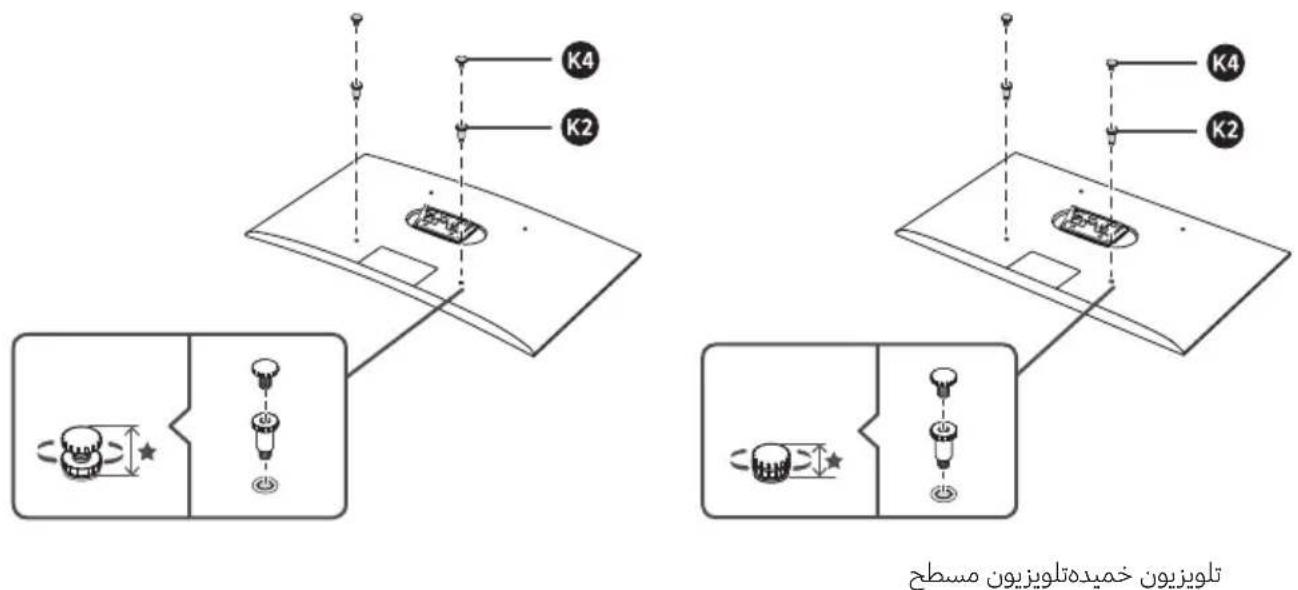

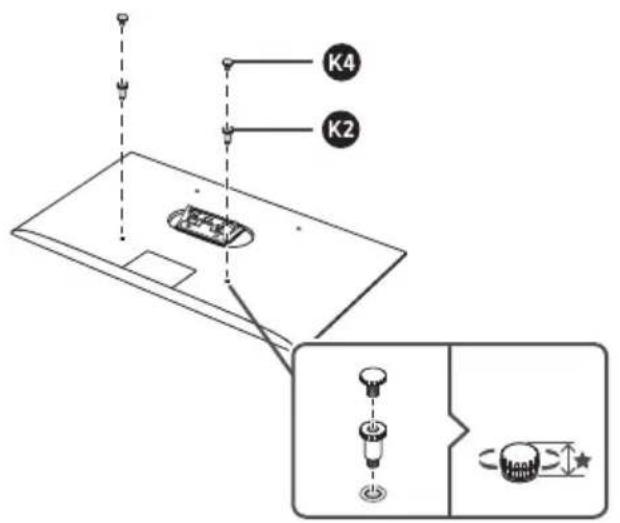

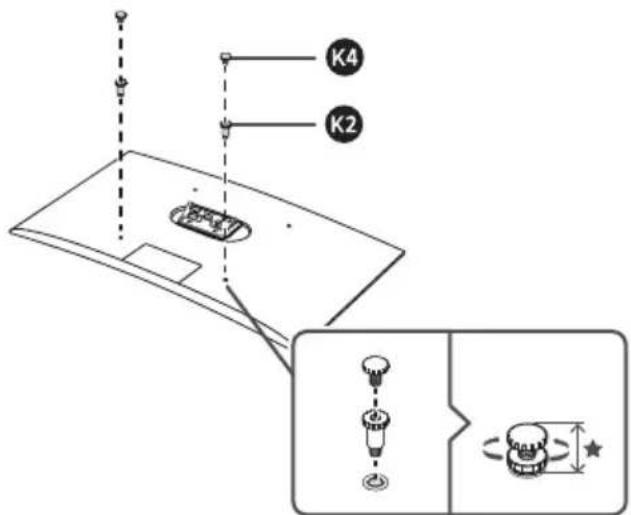

• Los televisores curvados pueden moverse a izquierda y derecha después de instalarlos en el soporte mural. Puede impedir el movimiento a izquierda y derecha del televisor utilizando juntos los accesorios K2-K7. (Ajuste la longitud horizontal de la pieza de modo que coincida.) También puede impedir el movimiento a izquierda y derecha de un televisor plano utilizando juntos los accesorios K2-K7. No obstante, la distancia respecto a la pared puede aumentarse.

Televisor plano Televisor curvo

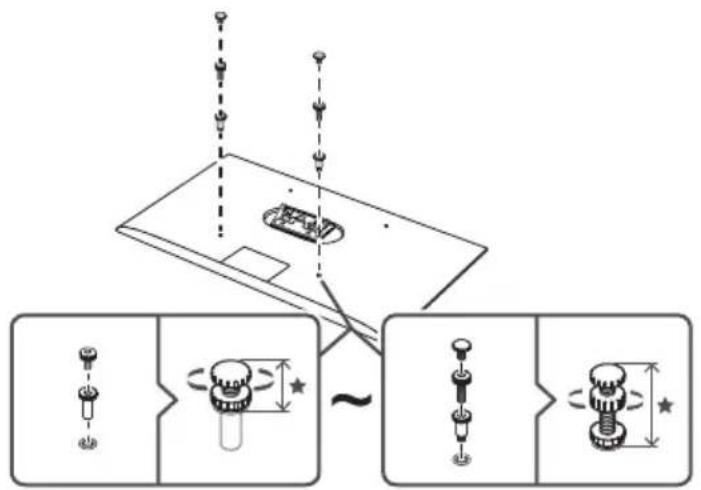

Si la pared tiene una protuberancia en la zona donde desea instalar el soporte mural, puede utilizar los accesorios

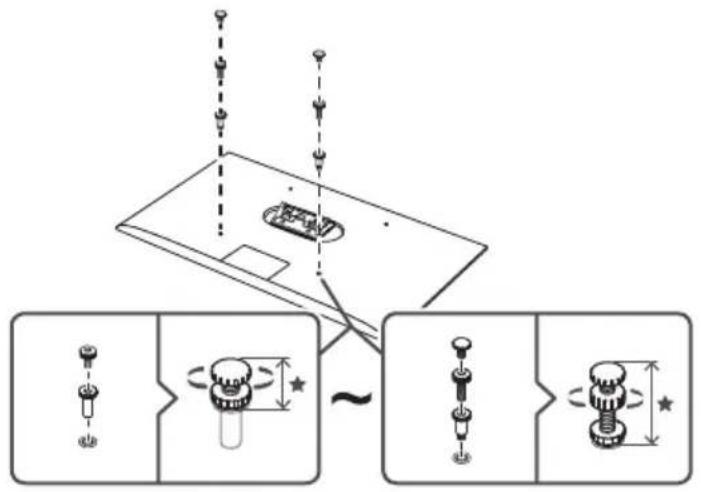

K2-K7 para asegurar una distancia suficiente entre el televisor y la pared. (Ajuste la longitud horizontal de la pieza de modo que coincida.)

No obstante, la distancia a la pared será mayor.

• Si fija las distancias mediante estos accesorios, puede que no sea posible emplear la opción de inclinación. Si desea utilizar la opción de inclinación, la distancia asegurada está limitada.

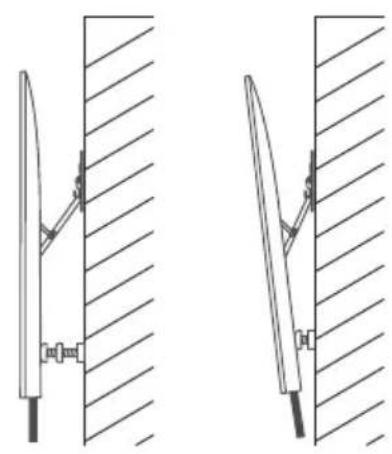

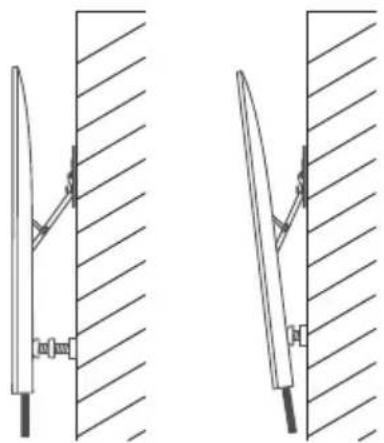

• El ángulo máximo de inclinación varía según el modelo del televisor. El ángulo de inclinación puede no mantenerse si hay vibraciones en la pared.
• No puede elegir el ángulo de inclinación. (Solo puede instalarlo al ángulo de inclinación máximo.) Debe utilizar el accesorio B4 para mantener la inclinación. Si no usa el accesorio B4, se puede provocar una caída del ángulo de inclinación del televisor.

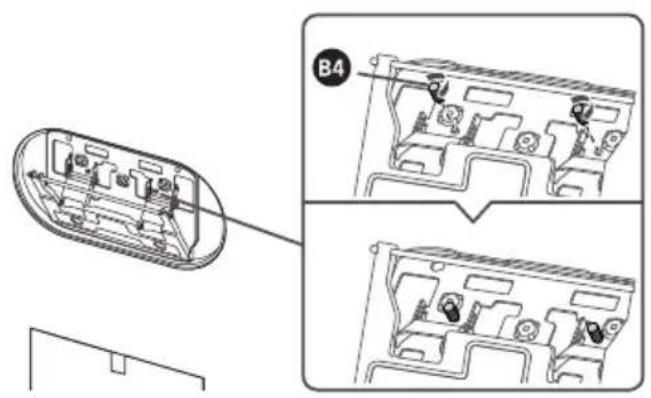

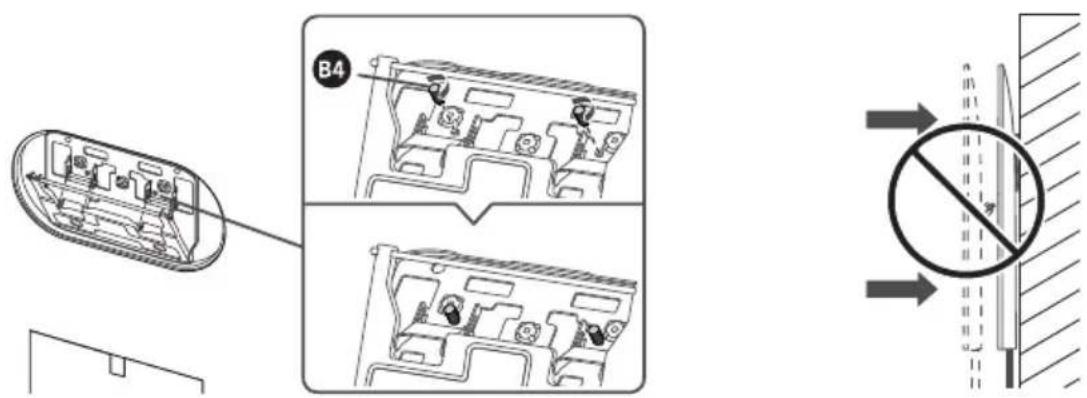

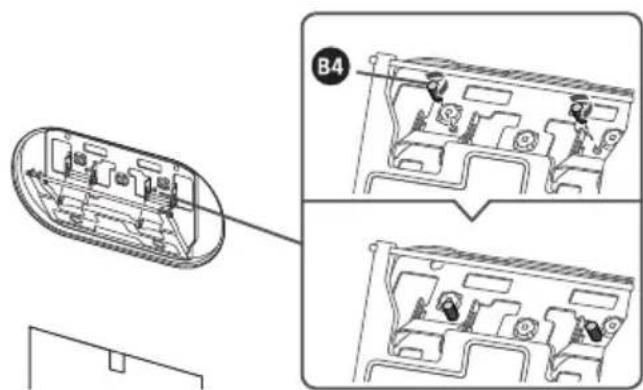

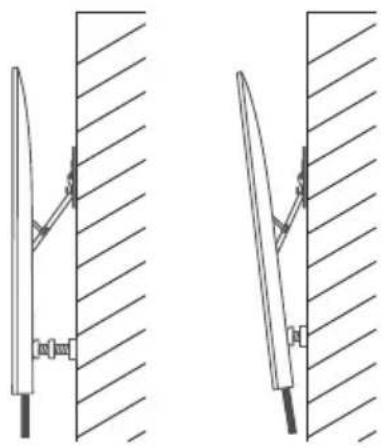

• Cuando fije el ángulo de inclinación con el accesorio (B4), no pegue el televisor a la pared. Podrá dañar el elemento de fijación.

• Después de la instalación en pared, en algunos modelos de televisor puede producirse un movimiento en función de la forma trasera del televisor. En este caso, utilice un soporte de separación (K).

El soporte triangular permite una instalación más estable del soporte mural. No obstante, la distancia respecto a la pared puede aumentarse.

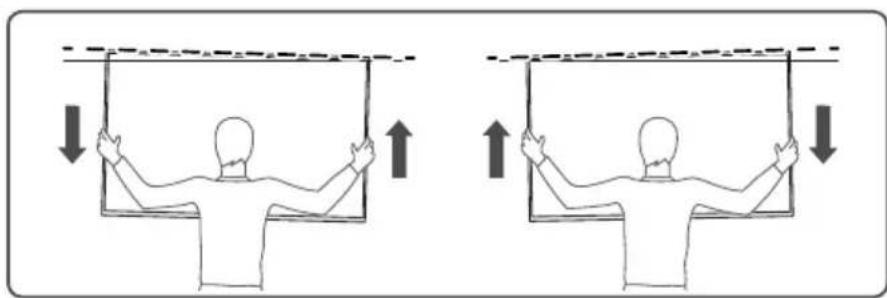

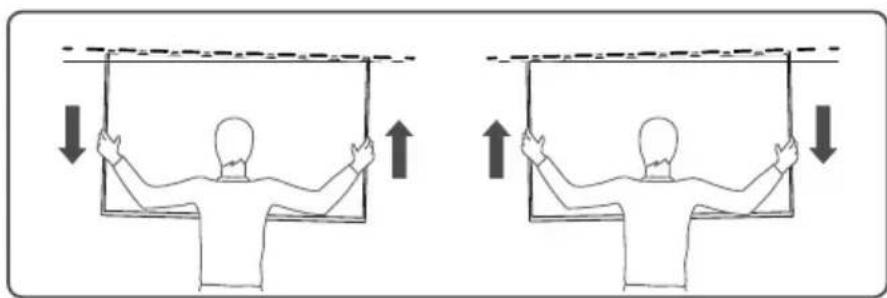

• Si no puede ajustar el nivel horizontal con la función de ajuste horizontal, compruebe si ha realizado la instalación correctamente.

Si no puede usar la función de ajuste horizontal, los fijadores del bastidor de soporte del montaje en pared no están bien sujetos. Asegúrese de instalarlos correctamente.

• El nivel horizontal solo puede ajustarse de 1 a 2 grados. Para ajustar el nivel horizontal a un ángulo superior, vuelva a instalar el soporte mural.

Si los fijadores del soporte mural no están sujetos hasta el extremo tal como se muestra en la figura, un ligero impacto podrá desplazar el televisor. En este caso, asegúrese de instalar correctamente los fijadores para que estén sujetos al televisor hasta su extremo.

• Para no dañar el cable al desmontar el televisor de la pared, desconecte el cable de alimentación y el cable opcional antes de retirar el soporte mural.

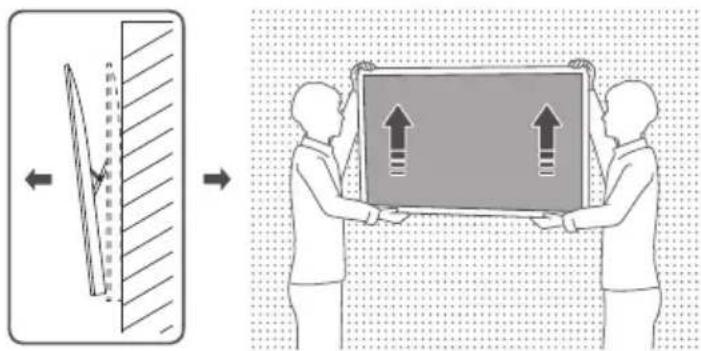

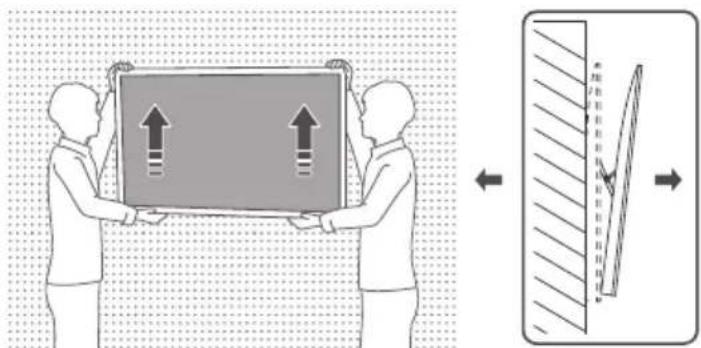

• Para desmontar el televisor de la pared, tire de él hacia adelante y después, entre dos personas, empújenlo al mismo tiempo hacia arriba. No aplique fuerza directamente a la pantalla.

• Al sujetar el televisor para instalarlo, retirarlo, ajustar el nivel horizontal o inclinar el soporte mural, no aplique fuerza directamente sobre la pantalla.
• Al manejar el televisor para instalarlo, retirarlo, ajustar el nivel horizontal o inclinar el soporte mural, tenga cuidado de no dañar ningún cable.

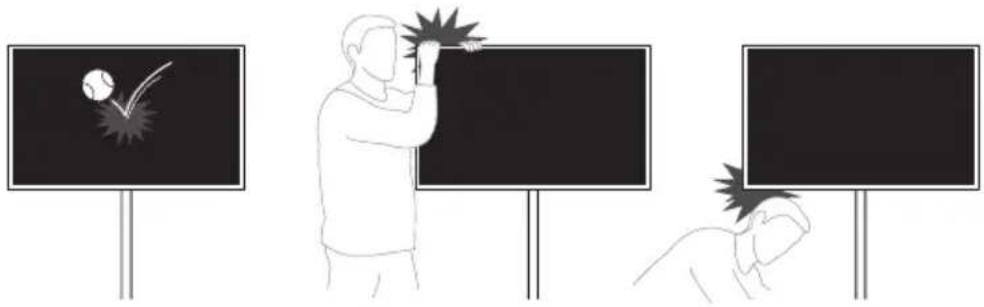

• Asegúrese de que el televisor y el soporte mural no reciban impactos excesivos una vez instalado el montaje mural. El soporte mural o el televisor puede resultar dañados o la conexión del televisor con el dispositivo del montaje mural puede resultar inestable. En este caso, vuelva a instalar el soporte mural o consulte a un experto.

• Compruebe el modelo del producto y el manual de usuario incluido con cada producto, y compruebe que la pared permite el montaje.
• Compruebe que la pared sea estable. Si la pared no es lo suficientemente resistente, refuércela antes de la instalación.
• Si la pared no es de cemento, consulte a un especialista para determinar si el televisor puede instalarse en ella.
• Consulte a un instalador experto si no tiene ningún conocimiento previo sobre la pared en la que quiere instalar el producto.
• Para mantener las prestaciones del producto y prevenir un mal funcionamiento, no lo instale en los lugares siguientes.
• Lugares con riesgo de vibraciones o golpes: el producto podría caer y resultar dañado.
• Cerca de un sensor de rociado: el sensor podría detectar el calor del televisor y poner en marcha los rociadores.
• Cerca de cables de alto voltaje: el televisor podría sufrir la interferencia del cable de alto voltaje y la pantalla no se visualizaría correctamente.
• Cerca de radiadores: el televisor podría sobrecalentarse y funcionar mal.
• No lo instale en ningún lugar distinto de una pared vertical. Instálelo fuera del alcance de los niños.
• No rebaje la pared para instalarlo bajo.

Asegúrese de comprobar el tipo y estado de la pared donde hará la instalación. Los materiales usados pueden variar según el tipo de pared. Elija los materiales de acuerdo con las especificaciones siguientes. No es necesario utilizar todos los tornillos incluidos. No obstante, tiene que usar como mínimo 4 tornillos. Debe utilizar tornillos en los dos lugares marcados con una A. Para el montaje, elija por lo menos 2 de las piezas marcadas con una B en función de dónde sea el entorno. Para ocultar los cables bajo la pared, póngase en contacto con un instalador experto.

Precauciones de instalación

Nombre del Modelo No gap wall mount
Ancho (mm) 520
Altura (mm) 277
Grosor (mm) 15.6
Inclínación del television (°) * Max. 5° (no se permiten除外 ángulos de inclínación)
Tamaño del paquete (An x Pr x Al) (mm)	594 x 378 x 75
Peso del paquete (kg) 4.0±0.5
Máximo peso del television permitted (kg)	50
Distancia de un listón estándar 16" admitido / 24" no admitido
Distancia desde la pared (mm)	El spacing个小room entre la pared y el electrodomésico depende del modelo. Consulte el manual de instalación. La distancia real entre la pared pueda ser mayor al少吃 según el lugar de instalación.

• No puede instalar el televisor en un ángulo aleatorio. El ángulo de inclinación puede ampliarse hasta 5 grados.
• Asegúrese de usar los componentes y las piezas provistas al instalar el soporte de pared. Las instrucciones del manual y las piezas provistas se basan en paredes normales (de madera o concreto). (En el caso de algunos modelos, se proveen también las piezas de montaje en placa de yeso.)
• En los otros casos, utilice piezas de montaje distintas o refuerce la pared previamente. Si es necesario, instale el soporte de pared con la ayuda de un experto.
• Tenga cuidado de no dañar la pantalla del televisor al instalar el soporte de pared.
• Verifique la serie de su modelo de televisor. Luego siga los métodos de preparación adecuados para los marcos de soporte utilizando los tornillos apropiados.
• Si no sigue las instrucciones de instalación adecuadas al modelo de su televisor, el soporte de pared y la conexión del televisor podrían ser inestables.
• Al instalar o desinstalar el marco del soporte de pared, asegúrese de que intervengan dos personas y que el televisor está apagado.
• Use una mesa plana al instalar el soporte de pared. Use el material de empaque (protector) para televisores curvos.

Televisor plano Televisor curvo

• Instale el soporte de pared únicamente en una pared mayor que el televisor y que no está inclinada. Después de la instalación, la cubierta o el accesorio en la parte inferior del televisor deben tocar la pared. En caso contrario, el soporte de pared no debe instalarse.

Pared mayor que el televisor (Instalable)

Pared que no es mayor que el soporte de pared (No instalable)

• Antes de instalar el televisor en una pared, conecte el cable de alimentación y el cable de One Connect al televisor.
• Al instalar o desinstalar el soporte de pared, tenga cuidado de no dañar el cable óptico. En especial, tenga cuidado de no pararse sobre el cable óptico.
• Utilice un destornillador para ensamblar el televisor en el marco de soporte. El uso de un destornillador eléctrico puede desgastar la rosca de los tornillos.
• La distancia mínima entre el televisor y la pared debe ser de 2-3 mm o más, dependiendo de la superficie de la pared o de las condiciones de instalación.
• La distancia entre la pared y el lado izquierdo o derecho del televisor puede diferir dependiendo de la pared y de las condiciones de instalación.
• Cuando instale el soporte de pared, si el televisor está demasiado cerca de la pared, pueden producirse rayaduras en la parte posterior del televisor o en la pared.
• Se requiere mucha fuerza para abrir el soporte antes de la instalación. Tenga cuidado de no lastimarse al abrir el soporte. (Los soportes con opciones de inclinación son difíciles de abrir porque deben resistir el peso del televisor.)

• En los casos en que la instalación se realice en un espacio reducido, la fricción entre televisor/accesorios y pared puede dañar esta o la parte posterior del televisor. En tales casos, use un protector anti rayaduras como el de la figura. No obstante, es posible que aumente la distancia desde la pared.

• Para instalar televisores de la serie Q9 deben utilizarse piezas L como se muestra en la imagen. Esto limita el movimiento entre el televisor y la pared debido a la distancia entre ambos y evita que el televisor se incline hacia adelante.

Si el televisor se inclina hacia adelante, use 2 piezas superpuestas. Esto puede mejorar aún más la inclinación. No obstante, es posible que aumente la distancia a la pared.

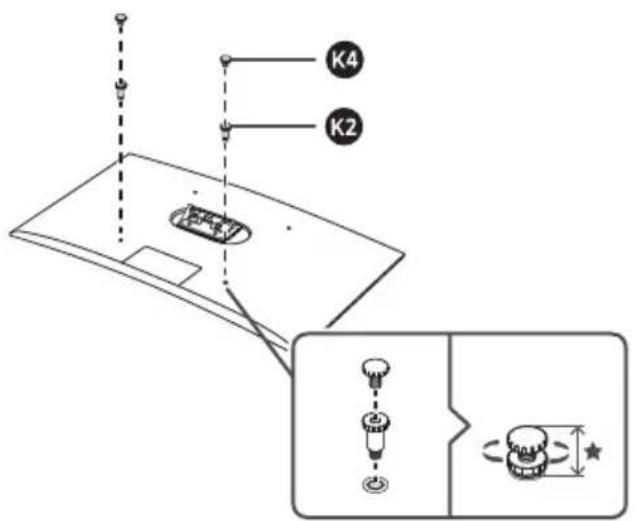

• Los televisores curvos pueden moverse hacia la izquierda y hacia la derecha después de instalarlos en el soporte de pared. Puede impedir el movimiento hacia la izquierda y hacia la derecha del televisor utilizando juntos los accesorios K2-K4. Ajuste la longitud horizontal de la pieza para que coincida.

También puede impedir el movimiento hacia la izquierda y hacia la derecha de un televisor plano utilizando juntos los accesorios K2-K4. No obstante, es posible que aumente la distancia desde la pared.

Televisor plano Televisor curvo

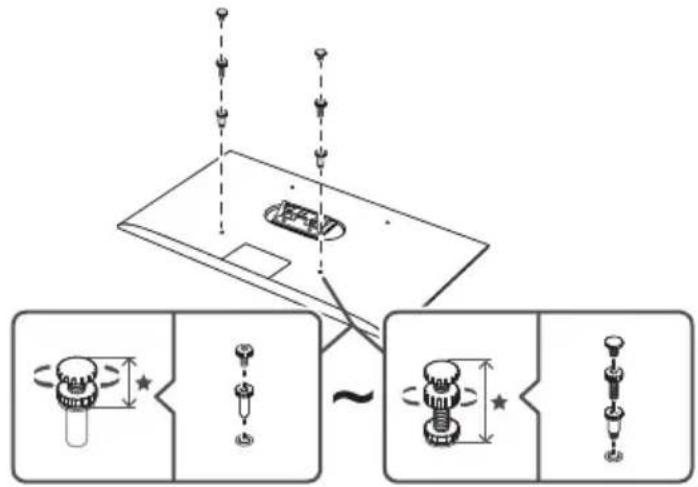

• Si la pared tiene alguna protuberancia en el lugar donde va a instalar el soporte de pared, deberá usar los accesorios K2-K4 para asegurar una distancia suficiente entre el televisor y la pared. (Ajuste la longitud horizontal de la pieza para que coincida.) No obstante, la distancia con la pared será mayor.

• Si necesita asegurar las distancias con estos accesorios, es posible que no pueda usar la opción de inclinación. Si desea utilizar la opción de inclinación, la distancia asegurada se limita.

• El ángulo de inclinación máximo depende del modelo del televisor. El ángulo de inclinación puede no mantenerse si hay vibraciones en la pared.
• No se puede elegir el ángulo de instalación. (Solo puede instalarse con el ángulo de inclinación máxima.) Debe usar el accesorio B4 para mantener la inclinación. Si no usa el accesorio B4, se puede provocar una caída del ángulo de inclinación del televisor.
• Cuando fije el ángulo de inclinación con el accesorio (B4), no pegue el televisor a la pared. Puede causar daños a la fijación.

• Después de la instalación en la pared, en algunos modelos puede producirse un movimiento dependiendo de la forma trasera del televisor. En este caso, use el soporte de separación (K).

El soporte triangular permite una instalación más estable de la instalación en la pared. No obstante, es posible que aumente la distancia desde la pared.

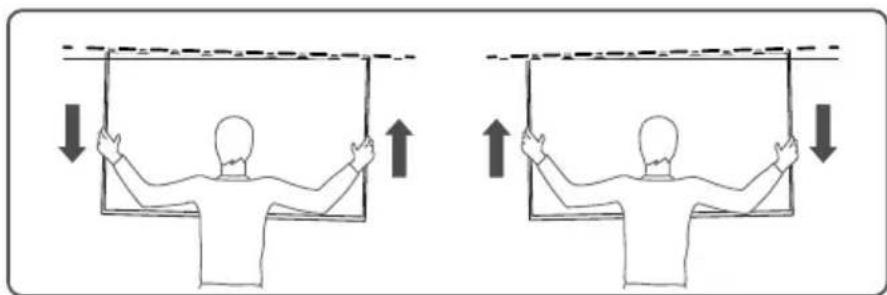

• Si no puede ajustar el nivel horizontal mediante la función de ajuste horizontal, revise si la instalación se realizó correctamente.

Si no puede usar la función de ajuste horizontal, los fijadores del marco del soporte de pared no están fijados correctamente. Asegúrese de instalarlos adecuadamente.

• El nivel horizontal solo puede ajustarse en 1 o 2 grados. Para ajustar el nivel horizontal en un rango superior de ángulos, puede reinstalar el soporte de pared.

• Si los fijadores del soporte de pared no están fijados hasta el extremo como se muestra en la figura, un ligero impacto puede hacer que el televisor se caiga. En este caso, asegúrese de instalar los fijadores correctamente de modo que sujeten el televisor hasta el extremo.

• Para evitar daños en el cable al desmontar el televisor de la pared, desconecte el cable de alimentación y el cable óptico antes de quitar el montaje de pared.
• Cuando separe el televisor de la pared, primero jálelo hacia adelante y hacia abajo, asegurándose de que dos personas lo empujen a la vez hacia arriba. No aplique fuerza directamente sobre la pantalla.

• Cuando sujete el televisor para instalarlo, desinstalarlo, ajustar el nivel horizontal o inclinar el soporte de pared, no aplique fuerza directamente sobre la pantalla.
• Cuando sujete el televisor para instalarlo, desinstalarlo, ajustar el nivel horizontal o inclinar el soporte de pared, tenga cuidado de no dañar ningún cable.

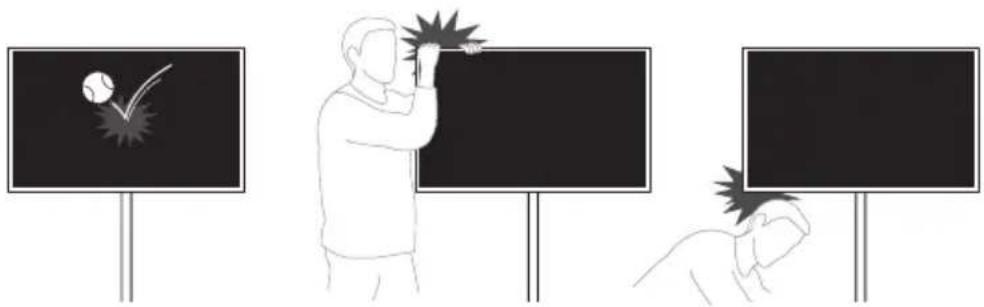

• Asegúrese de que el televisor y el soporte de pared no reciban impactos excesivos después de la instalación. El soporte de pared o el televisor pueden resultar dañados o la conexión del televisor con el dispositivo del soporte puede volverse inestable. En este caso, vuelva a instalar el soporte de pared o consulte a un experto.

Verifique el modelo del producto y el manual del usuario provisto con cada producto y asegúrese de que la pared permita la instalación.

• Asegúrese de que la pared sea estable. Si la pared no es resistente, refuércela antes de la instalación.
• Si la pared no es de cemento, consulte a un especialista si es adecuada para la instalación del televisor.
• Consulte con un instalador experto si no tiene la información suficiente acerca de la pared donde va a instalar el producto.
• Para mantener el desempeño del producto y evitar un funcionamiento incorrecto, no lo instale en las siguientes ubicaciones.
• Lugares con riesgo de vibraciones o impactos. El producto podría caer y resultar dañado.
• Junto a un sensor de aspersor. El sensor puede detectar el calor del televisor y comenzar la aspersión.
• Cerca de cables de alto voltaje. El televisor puede recibir interferencias del cable de alto voltaje y la pantalla puede no verse correctamente.
• Cerca de calentadores. El televisor puede sobrecalentarse y causar un mal funcionamiento.

-En un lugar que no sea una pared vertical. -Instálelo fuera del alcance de los niños. -No rebaje la pared para instalar el producto en su interior.

-Asegúrese de verificar el tipo y el estado de la pared de la instalación. -Los materiales que se puedan usar dependen del tipo de pared. Elija los materiales basándose en las siguientes especificaciones. -No es necesario usar todos los tornillos provistos. No obstante, debe usar por lo menos 4 tornillos. -Debe utilizar tornillos en las dos ubicaciones marcadas como A. -Elija para el montaje al menos 2 de las piezas marcadas como B dependiendo del entorno. -Para ocultar los cables en la pared, comuníquese con un instalador experto.
