Tipo de produto	Suporte de parede para tela plana
Marca	Samsung
Modelo	WMNM25EB
Dimensões do conjunto (L x P x A)	594 x 378 x 75 mm
Peso da embalagem	4,0 ± 0,5 kg
Peso máximo admissível do televisor	50 kg
Largura do suporte	520 mm
Altura do suporte	277 mm
Espessura do suporte	15,6 mm
Ângulo de inclinação máximo	5°
Distância padrão entre cavilhas	16 polegadas (suportado)
Distância mínima da parede	2-3 mm (varia conforme o modelo)
Materiais de parede compatíveis	Madeira, cimento (com peças fornecidas)
Instalação	Por duas pessoas, sobre mesa plana
Função de inclinação	Sim, ajustável até 5°
Ajuste horizontal	1-2° máximo
Proteção contra quedas	Uso do acessório B4 para manter a inclinação
Manutenção	Limpar com um pano macio seco
Precauções de segurança	Não instalar perto de fontes de calor, cabos de alta tensão, ou em locais sujeitos a vibrações
Peças fornecidas	Parafusos, buchas, suporte de apoio, acessórios de alinhamento (K2-K7, B4)
Reparabilidade	Peças sobressalentes disponíveis junto ao fabricante
Garantia	Consultar o manual ou o revendedor

Perguntas frequentes - WMNM25EB SAMSUNG

Qual é o peso máximo do televisor compatível com este suporte?

O peso máximo admissível é de 50 kg. Não ultrapasse esse limite para garantir a segurança.

Quais tipos de paredes são compatíveis com o suporte Samsung WMNM25EB?

O suporte é projetado para paredes de madeira ou cimento. Para outros materiais, consulte um especialista. Peças para drywall são fornecidas para alguns modelos.

O televisor pode ser inclinado após a instalação?

Sim, a inclinação máxima é de 5°. Para mantê-la, use o acessório B4 fornecido. Observe que o ângulo de inclinação não é ajustável continuamente.

Quais são as dimensões do suporte de parede?

O suporte mede 520 mm de largura, 277 mm de altura e 15,6 mm de espessura. A embalagem total mede 594 x 378 x 75 mm.

Quantos parafusos são necessários para a instalação?

Você deve usar pelo menos 4 parafusos, dois deles nos locais marcados A. Os outros parafusos (B) são opcionais dependendo do ambiente.

Pode-se instalar este suporte em uma parede inclinada?

Não, a parede deve ser vertical. Se a parede for inclinada ou mais estreita que o televisor, a instalação não é recomendada.

Como evitar que o televisor se mova lateralmente?

Para televisores curvos, use os acessórios K2-K4. Para telas planas, os acessórios K2-K7 impedem os movimentos.

Quais são os riscos de uma instalação muito próxima da parede?

Se o televisor estiver muito perto, arranhões podem aparecer na parte traseira da tela ou na parede. Use um protetor se necessário, mas a distância da parede aumentará.

É necessário desligar o televisor antes de instalá-lo ou removê-lo?

Sim, o televisor deve estar desligado e desconectado antes de qualquer manuseio para evitar choques elétricos e danos.

Este suporte de parede é adequado para todos os televisores Samsung?

Ele é compatível com a maioria dos televisores Samsung, mas verifique o modelo e as dimensões no manual. O peso não deve exceder 50 kg e o padrão VESA deve corresponder.

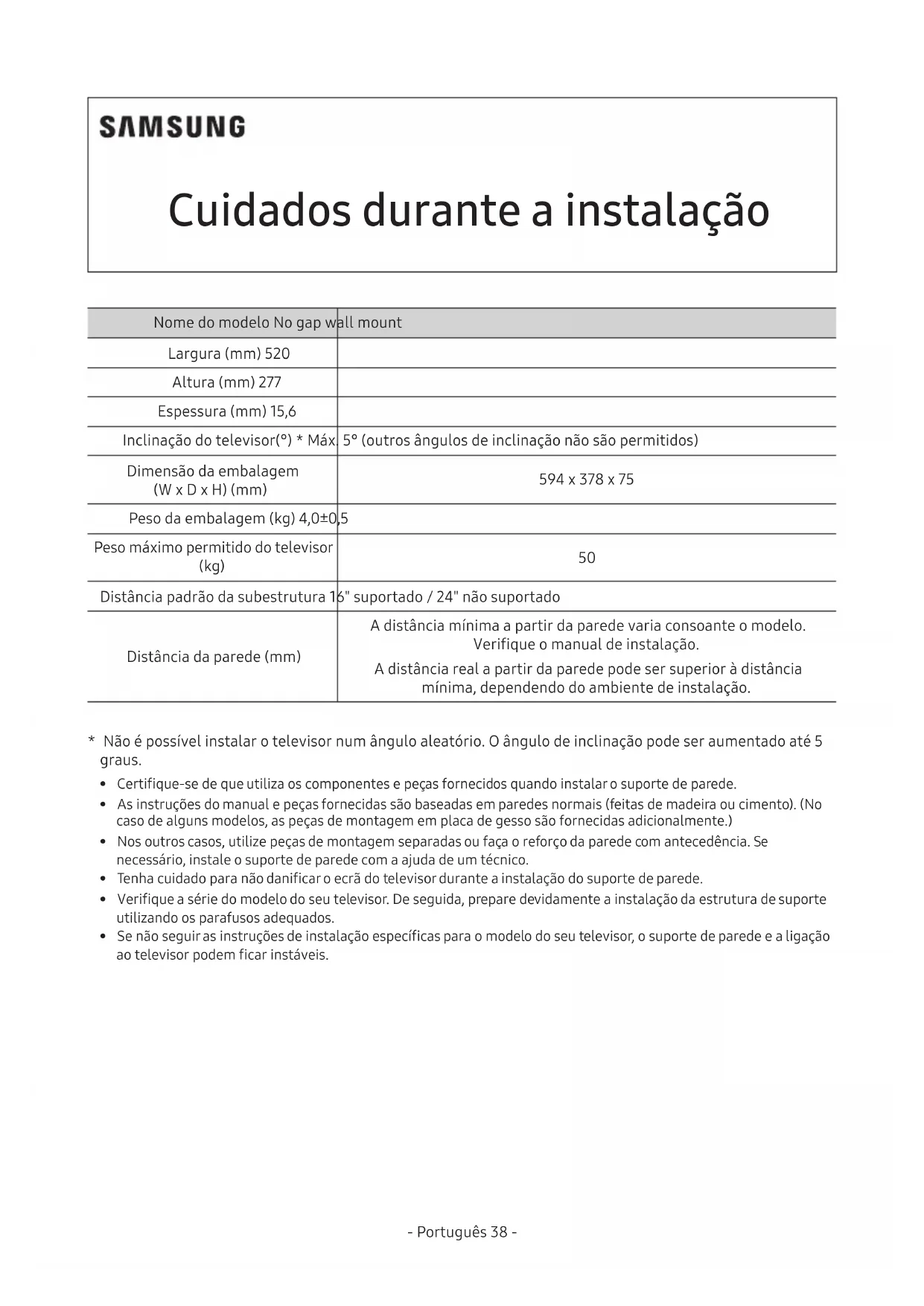

MANUAL DE UTILIZADOR WMNM25EB SAMSUNG

Cuidados durante a instalação

Cuidados ao instalar

Cuidados durante a instalação

Nome do modelo No gap wall mount
Largura (mm) 520
Altura (mm) 277
Espessura (mm) 15,6
Inclinação do televisor(°) * Max	5° (outros ângulos de inclinação não são permitidos)
Dimensão da embalagem(W x D x H) (mm)	594 x 378 x 75
Peso da embalagem (kg) 4,0±0,5
Peso maior permitido do televisor(kg)	50
Distência padrão da subestrutura 16" suportado / 24" não suportado
Distência da parede (mm)	A distance个小ima a partir da parede varia consoante o modelo.Verifyique o manual de instalacao.A distance real a partir da parede pode ser superior à distênciaminima,dependendo do ambiente de instalacao.

• Não é possível instalar o televisor num ângulo aleatório. O ângulo de inclinação pode ser aumentado até 5 graus.
• Certifique-se de que utiliza os componentes e peças fornecidos quando instalar o suporte de parede.
• As instruções do manual e peças fornecidas são baseadas em paredes normais (feitas de madeira ou cimento). (No caso de outros modelos, as peças de montagem em placa de gesso são fornecidas adicionalmente.)
• Nos outros casos, utilize peças de montagem separadas ou faça o reforço da parede com antecedência. Se necessário, instale o suporte de parede com a ajuda de um profissional.
• Tenha cuidado para não danificar a peça do televisor durante a instalação do suporte de parede.
• Verifique a série do modelo do seu televisor. De seguida, prepare devidamente a instalação da estrutura de suporte utilizando os parafusos adequados.
• Se não seguir as instruções de instalação específicas para o modelo do seu televisor, o suporte de parede e a ligação ao televisor podem ficar instáveis.
• Assegure-se de que a instalação ou desinstalação da estrutura do suporte para montagem na parede é feita por duas pessoas e de que a televisão está desligada.

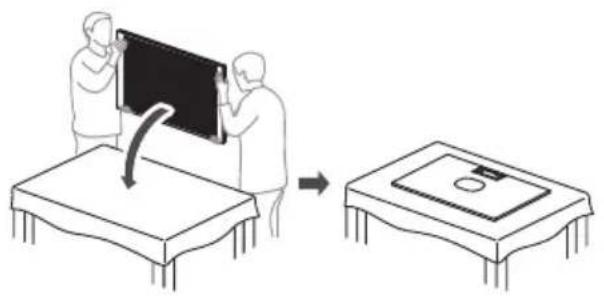

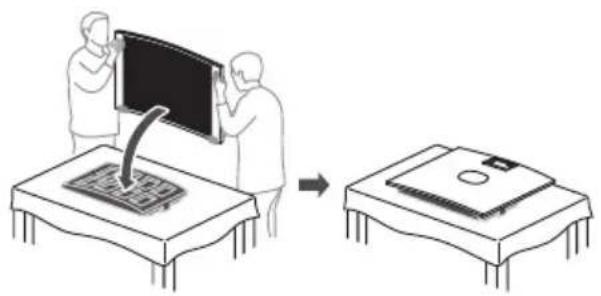

• Utilize uma mesa plana durante a instalação do suporte para montagem na parede. Utilize o material da embalagem do televisor (almofada) para televisores curvos.

Televisor plano Televisor curvo

• Instale o suporte de parede apenas numa parede mais larga que o televisor e sem inclinação. Após a instalação, a tampa ou o acessório na parte inferior do televisor deve tocar na parede. Caso contrário, o suporte de parede não deve ser instalado.

Parede mais larga que o televisor (Instalável)

Parede com inclinação (Não instalável)

Parede mais estreita que o suporte para montagem na parede (Não instalável)

• Antes de montar o televisor na parede, ligue o cabo de alimentação e o cabo One Connect ao televisor.
• Quando instalar/desinstalar o suporte para montagem na parede, tenha cuidado para não danificar o cabo óptico. Tenha o cuidado, em especial, de não pisar o cabo óptico.
• Utilize uma chave de fendas para fixar o televisor à estrutura do suporte. Se utilizar uma aparafusadora eléctrica, pode desgastar a rosca dos parafusos.
• A distância mínima entre o televisor e a parede poderá ser de 2-3 mm ou superior, consoante a superfície da parede e as condições durante a instalação.
• A distância entre a parede e o lado direito ou o lado esquerdo do televisor pode variar consoante a parede e as condições de instalação.
• A parte de trás do televisor ou a parede pode sofrer riscos, caso o televisor esteja muito próximo da parede durante a instalação do suporte.
• É necessário muito cuidado para abrir o suporte antes da respectiva montagem na parede. Tenha cuidado para não se magoar ao abrir o suporte (os suportes com peças de inclinação são difíceis de abrir, porque tem de conseguir sustentar o peso do televisor).

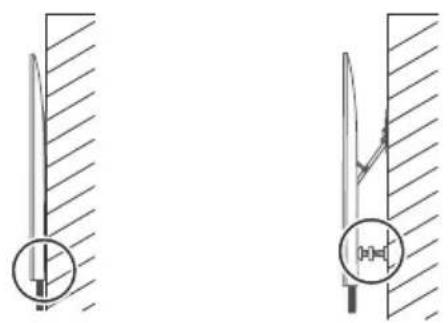

• No caso de condições de instalação apertadas, a fricção entre televisor/acessórios e parede pode riscar a parede ou a parte de trás do televisor. Nesses casos, utilize um protector contra riscos como ilustrado na imagem. Contudo, a distância em relação à parede pode aumentar.

• Tem de utilizar as peças L, como ilustrado na imagem, de modo a fixar os televisores da série Q9. Isto restringe o movimento entre o televisor e a parede devido ao espaço entre eles e evita que o televisor incline para a frente. Se o televisor ficar inclinado para a frente, utilize 2 peças L sobrepostas. Esta medida pode melhorar a inclinação. Contudo, a distância em relação à parede pode aumentar.

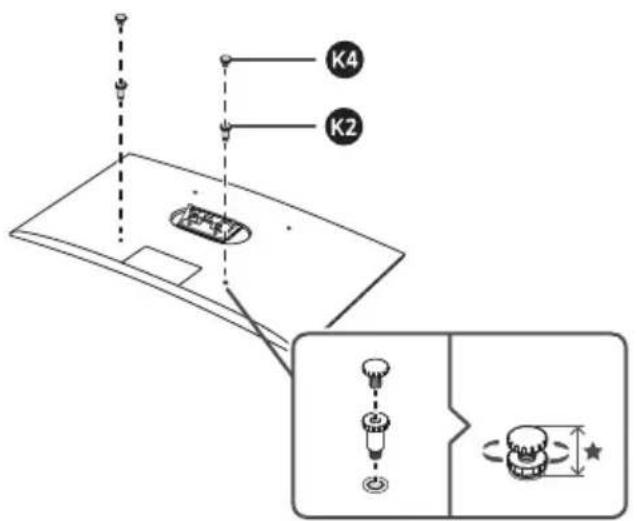

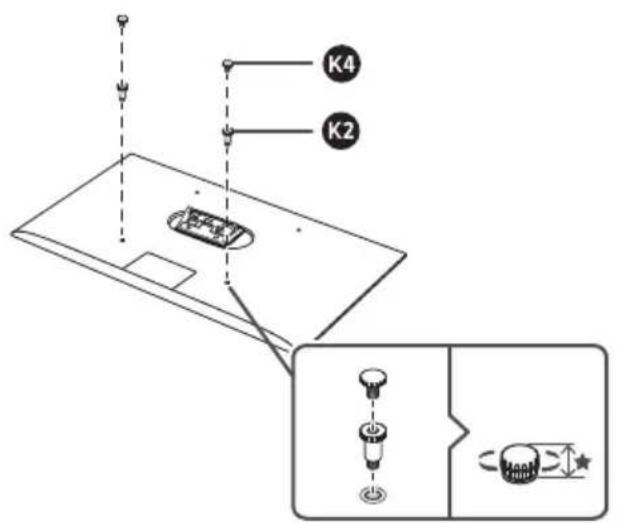

• Um televisor curvo pode pender para a esquerda ou para a direita depois de instalado no suporte para montagem na parede. Pode impedir que o televisor penda para a esquerda ou para a direita utilizando os acessórios K2-K4 conjuntamente. (Ajuste o comprimento horizontal da peça para que seja igual.) Pode igualmente impedir um televisor plano de pender para a esquerda ou para a direita aplicando os acessórios K2-K4. Contudo, a distância em relação à parede pode aumentar.

Televisor plano Televisor curvo

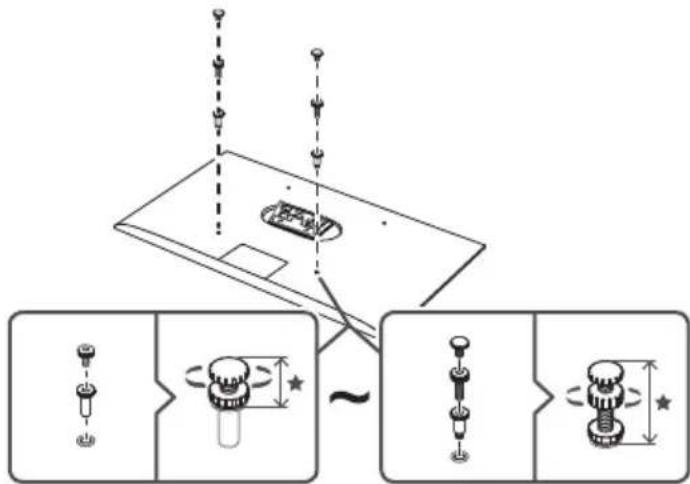

• Se quiser instalar o suporte para montagem numa parte saliente da parede, pode utilizar os acessórios Πk2 - k7 para assegurar a devida distância entre o televisor e a parede. (Ajuste o comprimento horizontal da peça para que fique igual.)

No entanto, a distância para a parede será maior.

• Se assegurar a distância para a parede com esses acessórios, poderá não conseguir utilizar a opção de inclinação. Se quiser usar a opção de inclinação, a distância de segurança é mais limitada.

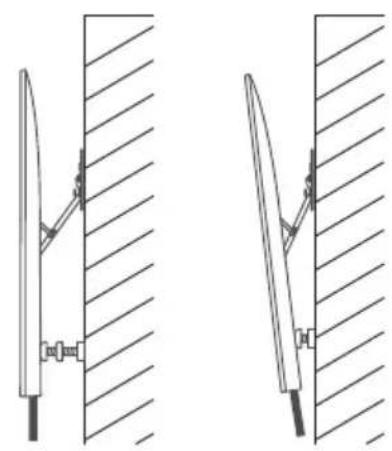

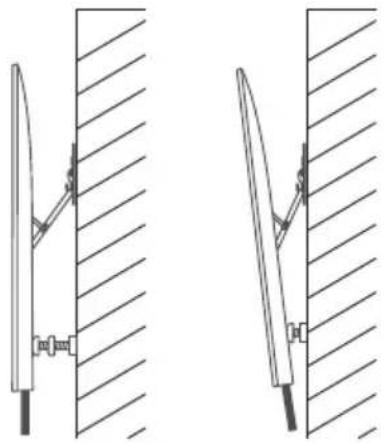

• O ângulo de inclinação máximo depende do modelo do televisor. O ângulo de inclinação pode não ser mantido em paredes com vibração.
• Não pode escolher o ângulo de inclinação. (Só pode instalar com o ângulo máximo de inclinação.) Tem de utilizar o acessório 84 para fazer a inclinação. Se não utilizar o acessório 84, o ângulo de inclinação do televisor pode descer.

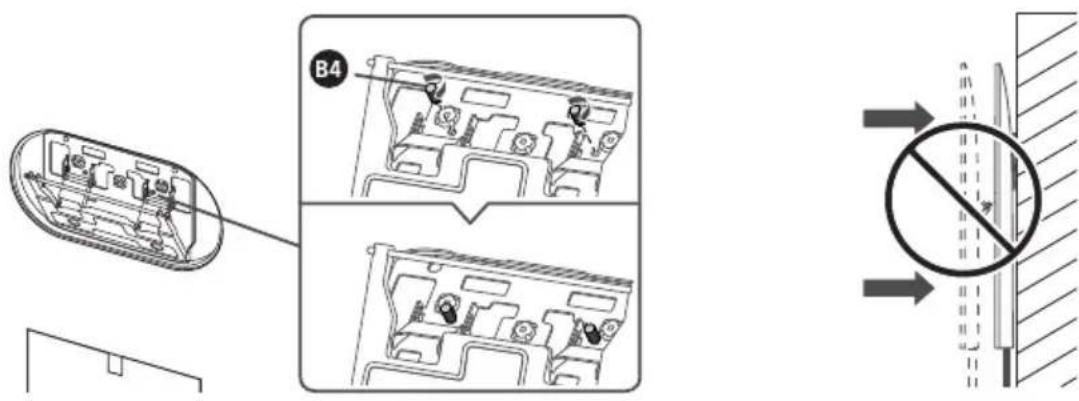

• Ao corrigir o ângulo de inclinação com aça (84), não encoste o televisor à parede. Isso poderia causar danos no suporte.

• Após a instalação do suporte para montagem na parede, os televisores de determinados modelos poderão mexer-se um pouco, consoante o formato da parte traseira do televisor. Nesse caso, aplique o suporte de separação K. Uma sustentação triangular permite uma instalação mais estável do suporte para montagem na parede. Contudo, a distância em relação à parede pode aumentar.

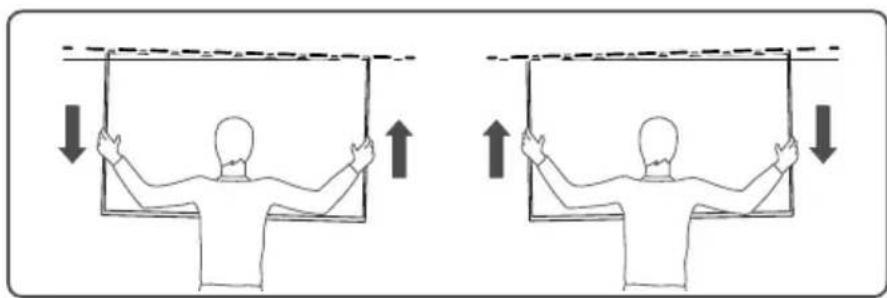

• Se não conseguir nivelar horizontalmente o televisor, através da função de ajuste horizontal, verifique se a instalação foi corretamente efetuada.

Se não conseguir usar a função de ajuste horizontal, é porque os fixadores da estrutura do suporte para montagem na parede não estão devidamente presos. Prenda-os devidamente.

• O nível horizontal só pode ser ajustado em 1 ou 2 graus. Para ajustar o nível horizontal em mais ângulos do que este intervalo, reinstale o suporte para montagem na parede.

• Se os fixadores do suporte para montagem na parede não estiverem presos até ao fim, como mostra a figura, um pequeno impacto poderá ser suficiente para fazer tremer o televisor. Se for esse o caso, instale devidamente os fixadores, de modo a que fiquem presos ao televisor até ao fim.

• Para evitar danos aos cabos ao desinstalar o televisor da parede, desligue o cabo de alimentação e o cabo óptico antes de retirar o suporte para montagem na parede.

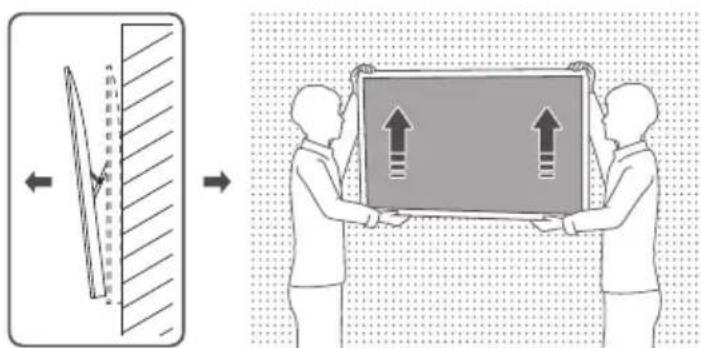

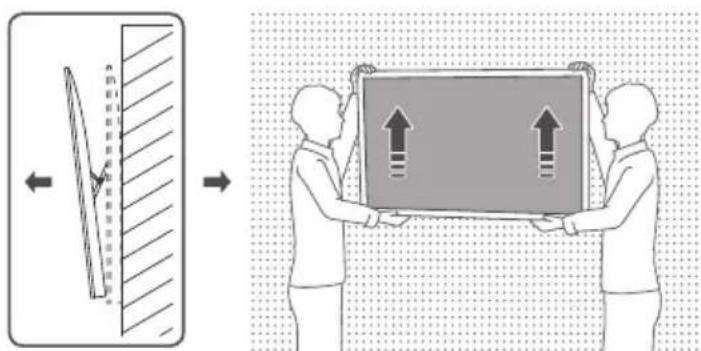

• Quando quiser remover o televisor da parede, puxe-o primeiro para si e, em seguida, certifique-se de que duas pessoas o puxam para cima em simultâneo. Não faça força diretamente no ecrã.

• Quando segurar no televisor para instalá-lo, retirá-lo, nivelá-lo na horizontal, ou quando inclinar o suporte para montagem na parede, não faça força diretamente no ecrã.
• Quando segurar no televisor para instalá-lo, retirá-lo, nivelá-lo na horizontal, ou quando inclinar o suporte para montagem na parede, tenha cuidado para não danificar os cabos.

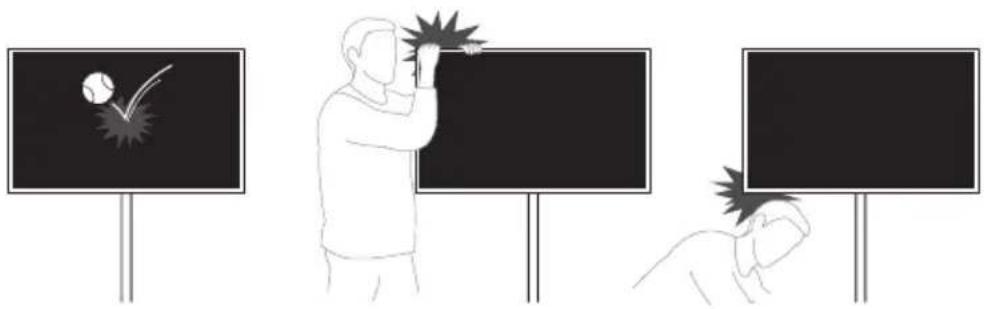

• Certifique-se de que o televisor e o suporte para montagem na parede não são sujeitos a pressão excessiva após a instalação do suporte para montagem na parede. O suporte para montagem na parede ou o televisor pode ficar danificado ou a ligação do televisor ao dispositivo de suporte para montagem na parede pode ficar instável. Neste caso, reinstale o suporte para montagem na parede ou contacte um técnico para obter assistência.

• Verifique o modelo do produto, bem como o manual do utilizador incluído em cada produto, e verifique também se a parede permite a montagem do suporte.
• Certifique-se de que a parede é segura. Se a parede for frágil, reforce-a antes da instalação.
• Se a parede não for de cimento, aconselhe-se primeiro com um especialista para saber se pode instalar o televisor nessa parede.
• Consulte um perito em instalação, se não conhece devidamente a parede em que pretende instalar o produto.
• Para assegurar um bom desempenho e evitar avarias do produto, não o instale nos seguintes locais:
• Sítios onde possam ocorrer vibrações ou impactos, porque o produto pode cair e ficar danificado.
• Junto a um sensor de aspersor de incêndio, porque o sensor pode detectar o calor do televisor e ligar o aspersor.
• Próximo de cabos de alta tensão, porque o televisor pode sofrer interferências dos cabos e a imagem ser afetada.
• Próximo de aquecedores, porque o televisor pode sobreaquecer e avariar.
• Não instale noutro sítio que não numa parede vertical. - Instale-o num local fora do alcance das crianças.
• Não fure a parede para o instalar no seu interior.

• Não se esqueça de verificar o tipo e o estado da parede onde vai fazer a instalação. - Os materiais a usar podem variar consoante o tipo de parede. Escolha os materiais com base nas especificações abaixo indicadas.
• Não necessita de utilizar todos os parafusos fornecidos. No entanto, tem de utilizar pelo menos quatro parafusos.
• Tem de utilizar parafusos nos dois locais com a indentação A.
• Escolha pelo menos duas das peças com a indentação B para a montagem, consoante o que está em redor.
• Para esconder os cabos no interior da parede, contacte um técnico de instalação especializado.

Cuidados ao instalar

Nome do modelo No gap wall mount
Largura (mm) 520
Altura (mm) 277
Espessura (mm) 15.6
Inclinação (°) da TV * Max. 5°	(não são permitidos outros ângulos de inclinação)
Tamanho da embalagem (L x P x A) (mm)	594 x 378 x 75
Peso da embalagem (kg) 4.0±0.5
Peso maior. permitido da TV (kg) 50
Distência padrão de viga 16" compatível / 24" não compatível
Espaço da parede (mm)	O espaço minimo a partir da parede varia,DEPENDindo do modelo. Verifique o manual de instalacao. O espaço real a partir da parede pode ser maior que o espaço minimo,DEPENDindo do ambiente de instalacao.

• Não é possível instalar a TV em um ângulo aleatório. O ângulo de inclinação pode ser expandido em até 5 graus.
• Use os componentes e peças fornecidos para instalar o suporte de parede.
• As instruções do manual e as peças fornecidas têm como base paredes típicas (de madeira ou concreto). (No caso de outros modelos, as peças de montagem em parede de gesso são fornecidas adicionalmente.)
• Para outros casos, use peças de montagem separadas ou realize um reforço prévio da parede. Se necessário, instale o suporte de parede com a ajuda de um técnico.
• Tenha o cuidado de não danificar a tela da TV ao instalar o suporte de parede.
• Verifique a série do modelo de sua TV. Em seguida, use os métodos de preparação apropriados para as armações de apoio usando os parafusos apropriados.
• Se você não seguir as instruções de instalação adequadas para seu modelo de TV, o suporte de parede e a conexão da TV podem ser instáveis.
• Ao instalar ou desinstalar a armação de apoio do suporte de parede, assegure-se que 2 pessoas trabalhem nela e que a TV está desligada.
• Utilize uma mesa plana ao instalar o suporte de parede. Utilize o material de embalagem da TV (almofada) para TV curvas.

TV plana / TV curva

• Instale o suporte de parede apenas em paredes maiores do que a TV e não inclinadas. Após a instalação, a tampa ou espaçador na parte inferior da TV deve tocar a parede. Caso contrário, o suporte de parede não deve ser instalado.

Parede maior que a TV. (Possível instalar)

Parede inclinada (Impossível instalar)

Parede menor que o suporte de parede (Impossível instalar)

• Conecte o cabo de alimentação e o cabo One Connect à TV antes de montar a TV a uma parede.
• Tome cuidado para não danificar o cabo óptico ao instalar/desinstalar o suporte de parede. Tome cuidado especial para não pisar no cabo óptico.
• Use uma chave de fenda para montar a TV à armação de apoio. O uso de uma chave de fenda elétrica pode causar desgaste às roscas do parafuso.
• A distância mínima entre a TV e a parede pode ser de 2 a 3 mm ou maior, dependendo da superfície da parede e das condições de instalação.
• A distância entre a parede e o lado esquerdo ou direito da TV pode diferir, dependendo da parede e das condições de instalação.
• Se a TV estiver muito próxima da parede ao instalar o suporte de parede, poderão ocorrer arranhões na parte traseira da TV ou na parede.
• É necessário muito cuidado para abrir o suporte antes de instalar o suporte de parede. Tome cuidado para não se machucar ao abrir o suporte. (Suportes com opções de inclinação são difíceis de abrir porque eles precisam suportar o peso da TV.)

• Em casos de condições de instalação apertadas, a fricção entre a TV/os acessórios e a parede pode danificar a parede ou a parte traseira da TV. Em tais casos, use um protetor contra arranhões, como na imagem. Contudo, a distância da parede pode aumentar.

• Você pode usar as peças como na imagem para fixar a TV da série Q9. Isso restringe o movimento entre a TV e a parede devido à distância da parede e impede que a TV se incline para a frente.

Se a TV se inclina para a frente, use 2 peças sobrepostas. Isso pode melhorar adicionalmente a inclinação. Contudo, a distância da parede pode aumentar.

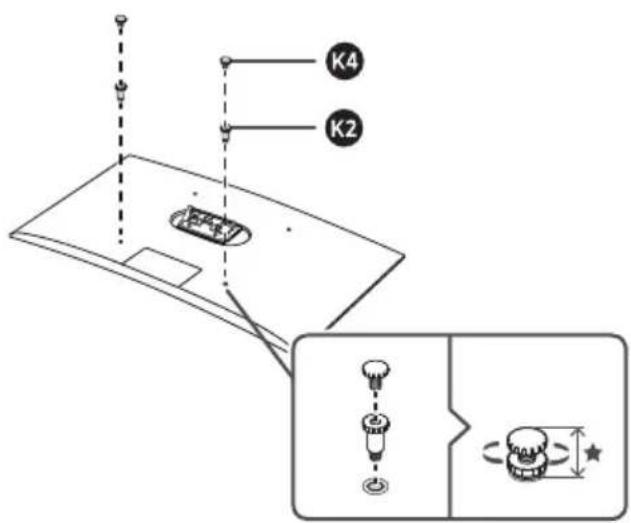

• Uma TV curvada pode se movimentar para a esquerda e para a direita antes de ser instalada no suporte de parede. Você pode impedir a TV de se movimentar para a esquerda e para a direita ao usar juntamente os acessórios (Ajuste o comprimento horizontal da peça para que fique igual.)

Você também pode impedir uma TV plana de se movimentar para a esquerda e para a direita ao usar os acessórios K2-K5. Contudo, a distância da parede pode aumentar.

TV plana / TV curva

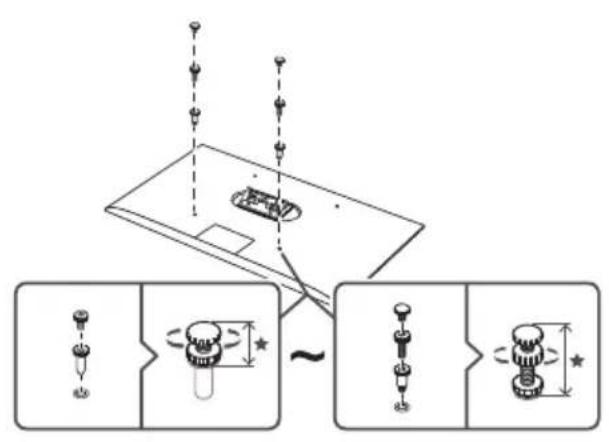

• Se houver uma parte saliente na parede onde você quer instalar o suporte de parede, você pode usar os acessórios K2-K7 para fazer um espaço suficiente entre a TV e a parede. (Ajuste o comprimento horizontal da peça para que fique igual.) Contudo, a distância à parede se tornará maior.

• Se você fixar distâncias usando esses acessórios, pode não ser possível usar a opção de inclinação. Se você quiser usar a opção de inclinação, a distância fixada é limitada.

• O ângulo de inclinação máximo pode diferir, dependendo do modelo da TV. O ângulo de inclinação pode não ser mantido em paredes com vibração.
• Você não pode escolher o ângulo de inclinação. (Você pode apenas instalar no ângulo de inclinação máximo.) Você tem de usar o acessório B4 para fazer a inclinação. Se você não usar o acessório B4, o ângulo de inclinação da TV pode envergar.

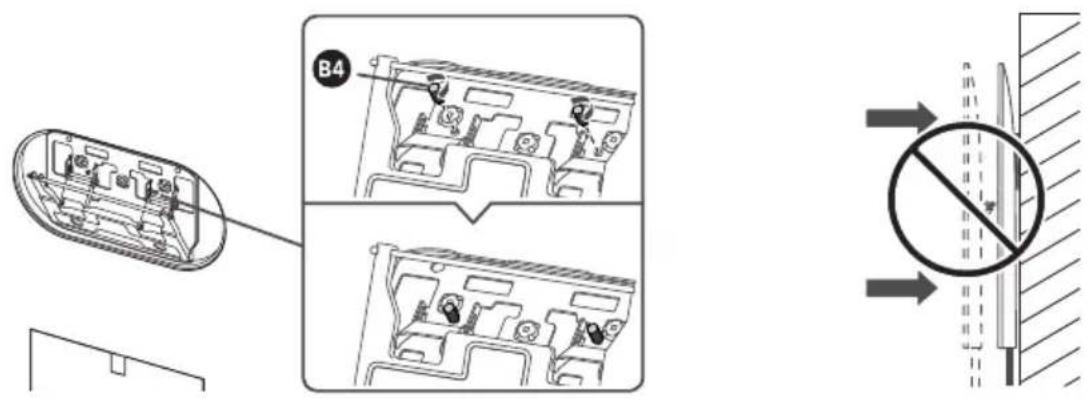

• Ao fixar o ângulo de inclinação com a peça (B4), não cole a TV à parede. Isso pode causar dano à instalação.

• Após a instalação do suporte de parede, pode ocorrer movimento em outros modelos de TV, dependendo do formato da parte traseira da TV. Neste caso, use o suporte de separação (K).

O suporte triangular permite uma instalação mais estável do suporte de parede. Contudo, a distância da parede pode aumentar.

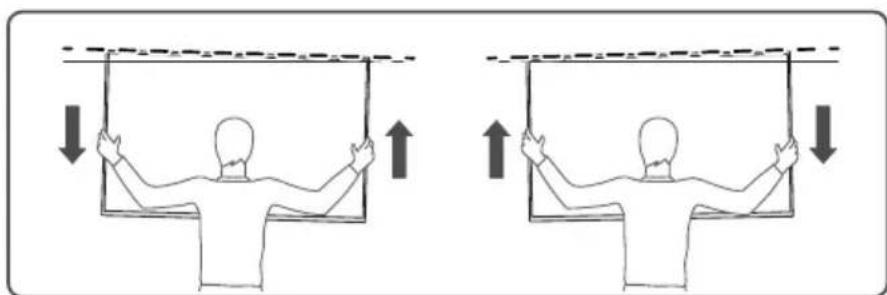

• Se não for possível ajustar o nível horizontal usando a função de ajuste horizontal, verifique se a instalação foi inadequadamente realizada.

Se não for possível usar a função de ajuste horizontal, os fixadores na armação de apoio do suporte de parede não ficam adequadamente fixados. Instale-os adequadamente.

• O nível horizontal que pode ser ajustado é de apenas 1 a 2 graus. Para fazer o nível horizontal em mais ângulos além desse intervalo, reinstale o suporte de parede.

• Se os fixadores do suporte de parede não estiverem fixados até o final, como mostra a figura, impactos sutis podem movimentar a TV. Neste caso, instale adequadamente os fixadores para que fiquem fixados à TV até o final.

• Para evitar danificar o cabo ao desmontar a TV da parede, desconecte o cabo de alimentação e o cabo óptico antes de remover o suporte de parede.
• Ao remover a TV da parede, primeiro puxe-a para a frente e, em seguida, certifique-se de que duas pessoas a puxam para cima simultaneamente. Não aplique força diretamente sobre a tela.

• Quando você segurar a TV para instalar, remover, fazer o nível horizontal ou inclinar o suporte de parede, não aplique força diretamente sobre a tela.
• Quando você manusear a TV para instalar, remover, fazer o nível horizontal ou inclinar o suporte de parede, tome cuidado para não danificar os cabos.
• Certifique-se de que a TV e a proteção do suporte de parede não sejam atingidas com força excessiva após instalar o suporte de parede. O suporte de parede ou a TV pode sofrer danos ou a conexão da TV com o dispositivo de suporte de parede pode se tornar instável. Neste caso, reinstale o suporte de parede ou consulte um especialista para assistência.

• Verifique o modelo do produto, assim como o manual do usuário fornecido para cada produto, e verifique se a parede permite a montagem.
• Assegure-se de que a parede é estável. Se a parede for fraca, reforce-a antes da instalação.
• Se a parede não for de cimento, consulte um especialista para determinar se a TV pode ser instalada nela.
• Consulte um instalador especialista se você não tiver conhecimento prévio sobre a parede em que você quer instalar o produto.
• Para manter o desempenho do produto e evitar um mau funcionamento, não o instale nos locais a seguir.
• Locais onde há risco de vibração ou choque: o produto pode cair e ser danificado.
• Perto de um sensor de incêndio com aspersores: o sensor pode detectar o calor da TV e ativar os aspersores.
• Perto de cabos de alta tensão: a TV pode sofrer interferência dos cabos de alta tensão e a tela pode não exibir corretamente.
• Perto de aquecedores: a TV pode superaquecer e deixar de funcionar corretamente.
• Não instale o produto em outros locais a não ser em uma parede vertical.

Instale fora do alcance de crianças.

• Não integre o produto na parede para fazer uma instalação interna.

Verifique o tipo e a condição da parede em que a instalação será realizada. Os materiais a usar podem diferir, dependendo do tipo de parede. Escolha materiais com base nas especificações abaixo. Você não precisa usar todos os parafusos fornecidos. Contudo, você tem de usar ao menos 4 parafusos. Você tem de usar os parafusos nos locais marcados com A. Escolha pelo menos duas vezes marcadas com B para montar, dependendo do que está em redor. Para ocultar os cabos dentro da parede, contate um técnico instalador especializado.
