Loại sản phẩm	Giá treo tường cho màn hình phẳng
Thương hiệu	Samsung
Mẫu	WMNM25EB
Kích thước tổng thể (D x R x C)	594 x 378 x 75 mm
Trọng lượng bao bì	4,0 ± 0,5 kg
Trọng lượng tối đa cho phép của TV	50 kg
Chiều rộng giá treo	520 mm
Chiều cao giá treo	277 mm
Độ dày giá treo	15,6 mm
Góc nghiêng tối đa	5°
Khoảng cách tiêu chuẩn giữa các đinh tán	16 inch (hỗ trợ)
Khoảng cách tối thiểu so với tường	2-3 mm (thay đổi tùy theo mẫu)
Vật liệu tường tương thích	Gỗ, xi măng (kèm phụ kiện)
Lắp đặt	Bởi hai người, trên bàn phẳng
Chức năng nghiêng	Có, có thể điều chỉnh lên đến 5°
Điều chỉnh ngang	Tối đa 1-2°
Bảo vệ chống rơi	Sử dụng phụ kiện B4 để giữ độ nghiêng
Bảo trì	Lau sạch bằng khăn mềm khô
Biện pháp phòng ngừa an toàn	Không lắp đặt gần nguồn nhiệt, dây cáp cao thế, hoặc ở những nơi có rung động
Phụ kiện đi kèm	Vít, tắc kê, khung đỡ, phụ kiện căn chỉnh (K2-K7, B4)
Khả năng sửa chữa	Có sẵn linh kiện thay thế từ nhà sản xuất
Bảo hành	Tham khảo sách hướng dẫn hoặc đại lý

Câu hỏi thường gặp - WMNM25EB SAMSUNG

TV có trọng lượng tối đa bao nhiêu tương thích với giá treo này?

Trọng lượng tối đa cho phép là 50 kg. Không vượt quá giới hạn này để đảm bảo an toàn.

Những loại tường nào tương thích với giá treo Samsung WMNM25EB?

Giá treo được thiết kế cho tường gỗ hoặc xi măng. Đối với các vật liệu khác, hãy tham khảo ý kiến chuyên gia. Một số phụ kiện cho tường thạch cao được cung cấp cho một số mẫu.

TV có thể nghiêng sau khi lắp đặt không?

Có, độ nghiêng tối đa là 5°. Để giữ độ nghiêng, hãy sử dụng phụ kiện B4 đi kèm. Lưu ý rằng góc nghiêng không thể điều chỉnh liên tục.

Kích thước của giá treo tường là bao nhiêu?

Giá treo có kích thước rộng 520 mm, cao 277 mm và dày 15,6 mm. Bao bì tổng thể có kích thước 594 x 378 x 75 mm.

Cần sử dụng bao nhiêu vít cho việc lắp đặt?

Bạn phải sử dụng ít nhất 4 vít, trong đó hai vít ở vị trí đánh dấu A. Các vít khác (B) là tùy chọn tùy theo môi trường.

Có thể lắp đặt giá treo này trên tường nghiêng không?

Không, tường phải thẳng đứng. Nếu tường nghiêng hoặc hẹp hơn TV, không nên lắp đặt.

Làm thế nào để tránh TV bị xê dịch ngang?

Đối với TV cong, sử dụng phụ kiện K2-K4. Đối với màn hình phẳng, phụ kiện K2-K7 giúp ngăn chặn chuyển động.

Những rủi ro khi lắp đặt quá gần tường là gì?

Nếu TV quá gần, có thể xuất hiện vết xước ở mặt sau màn hình hoặc trên tường. Sử dụng miếng bảo vệ nếu cần, nhưng khoảng cách đến tường sẽ tăng lên.

Có cần tắt TV trước khi lắp đặt hoặc tháo ra không?

Có, TV phải được tắt và rút phích cắm trước khi thao tác để tránh điện giật và hư hỏng.

Giá treo tường này có phù hợp với tất cả TV Samsung không?

Giá treo tương thích với hầu hết TV Samsung, nhưng hãy kiểm tra mẫu và kích thước trong sách hướng dẫn. Trọng lượng không được vượt quá 50 kg và chuẩn VESA phải phù hợp.

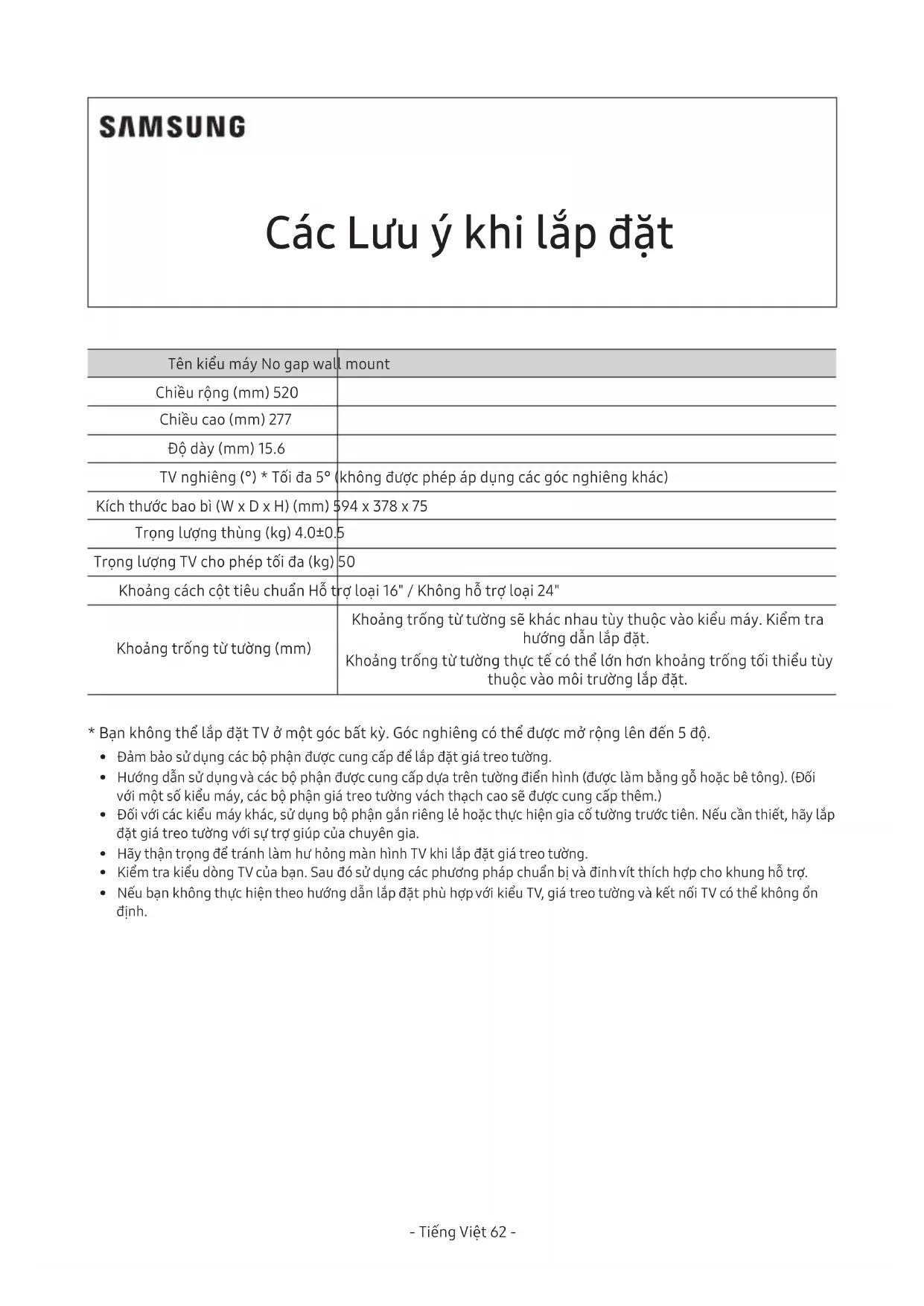

HƯỚNG DẪN NGƯỜI DÙNG WMNM25EB SAMSUNG

Tên kieu may No gap wall mount
Chieu róng (mm) 520
Chieu cao (mm) 277
Đàday (mm) 15.6
TV nghiếng (°) * Tố da 5°	(khòng duếchή prep áp dùng,các,góc,nghiếng,khec)
Kích chuóc bao bi (W x D x H) (mm) $94 x 378 x 75
Tr含量 lùng thùng (kg) 4.0±0.5
Tr含量 lùng TV cho chép tõi da (kg) 50
Khoản cchg cát tiếu chuân Hõ trαloài 16" / Khô hõ trαloài 24"
Khoản tráng tǔ tuǒng sě khac nhau tǔy tuǒc vào kieu may. Kiế m tra huáng dān láp dǎt.
Khoản tráng tǔ tuǒng thuc t'é có thel lón hàn khoản tráng tõi tiếu tǔy tuǒc vào mi o trúǒng láp dǎt.

Bạn không thể lắp đặt TV ở một góc bất kỳ. Góc nghiêng có thể được mở rộng lên đến 5 độ.

• Đảm bảo sử dụng các bộ phận được cung cấp để lắp đặt giá treo tường. Hướng dẫn sử dụng và các bộ phận được cung cấp dựa trên tường điển hình (được làm bằng gỗ hoặc bê tông). (Đối với một số kiểu máy, các bộ phận giá treo tường vách thạch cao sẽ được cung cấp thêm.)
• Đối với các kiểu máy khác, sử dụng bộ phận gắn riêng lẻ hoặc thực hiện gia cố tường trực tiếp. Nếu cần thiết, hãy lắp đặt giá treo tường với sự trợ giúp của chuyên gia. Hãy thận trọng để tránh làm hỏng màn hình TV khi lắp đặt giá treo tường. Kiểm tra kiểu dáng TV của bạn. Sau đó sử dụng các phương pháp chuẩn bị và định vít thích hợp cho khung hỗ trợ.
• Nếu bạn không thực hiện theo hướng dẫn lắp đặt phù hợp với kiểu TV, giá treo tường và kết nối TV có thể không ổn định.

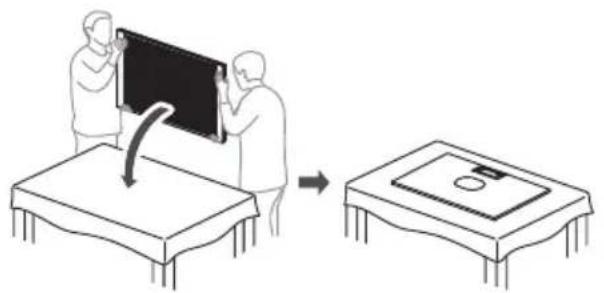

• Đảm bảo tắt TV và có 2 người làm việc khi lắp đặt hay tháo gỡ khung hỗ trợ giá treo tường.

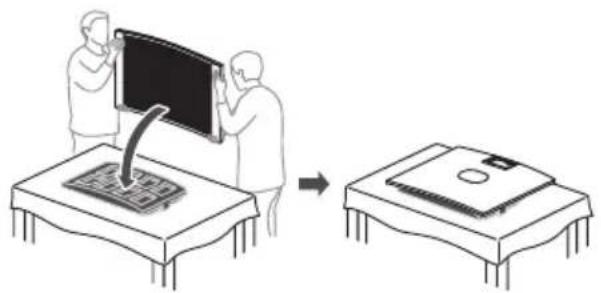

• Sử dụng một bàn phẳng khi lắp đặt giá treo tường. Sử dụng vật liệu đóng gói TV (đệm) cho TV màn hình cong.

TV màn hình phẳng TV màn hình cong

• Chỉ lắp đặt giá treo tường trên tường lớn hơn TV và không bị nóng. Sau khi lắp đặt, phần nắp hoặc phụ kiện ở phía dưới TV phải chạm vào tường. Nếu không, không được lắp đặt giá treo tường.

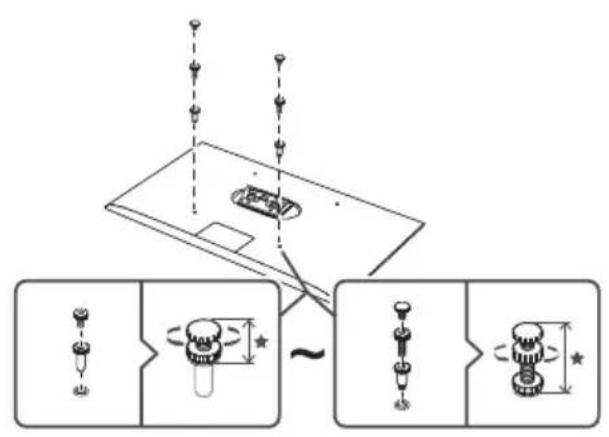

• Nếu có phần nhô lên trên tường sẽ lắp đặt giá treo, bạn có thể sử dụng các phụ kiện K2-K7 để đảm bảo đủ khoảng cách.
• cách giữa TV và tường. (Điều chỉnh chiều dài theo chiều ngang của bộ phận cho bằng nhau.)
• Tuy nhiên, khoảng cách tách tường sẽ rộng hơn.

• Nếu bạn đảm bảo khoảng cách bằng các phụ kiện đó, có khả năng bạn sẽ không thể sử dụng tùy chọn nghiêng. Nếu bạn muốn sử dụng tùy chọn nghiêng, khoảng cách bạn sẽ bị giới hạn.

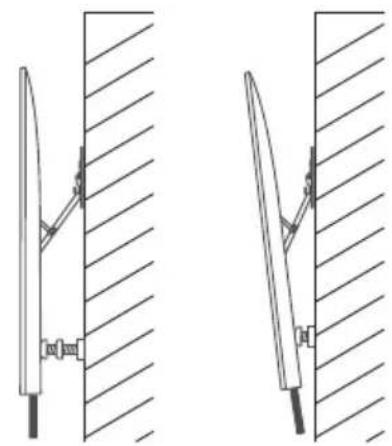

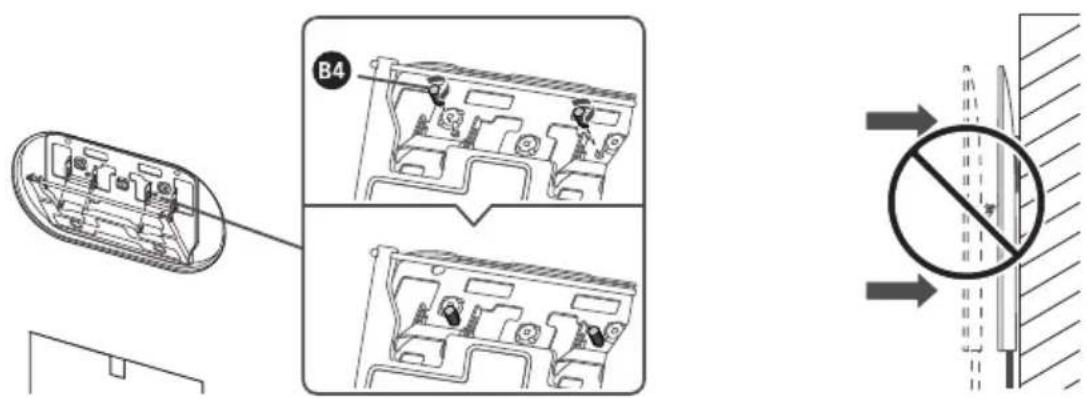

Góc nghiêng tối đa sẽ khác nhau tùy theo kiểu TV. Góc nghiêng có thể không được duy trì trên tường do rung. - Bạn không thể chọn góc nghiêng. (Bạn chỉ có thể lắp đặt ở góc nghiêng tối đa.) Bạn phải sử dụng phụ kiện B4 để duy trì độ nghiêng. Nếu bạn không sử dụng phụ kiện B4, nó sẽ làm giảm góc nghiêng của TV. Khi đang chỉnh sửa góc nghiêng với bộ phận (B4), không được gắn TV lên tường. Điều đó có thể gây hư hỏng các bộ phận cố định.

• Sau khi lắp đặt giá treo tường, một số kiểu TV có thể xảy ra dịch chuyển tùy theo hình dạng phía sau của nó. Trong trường hợp này, hãy sử dụng giá đỡ khoảng cách (K). Hỗ trợ ba góc cho phép lắp đặt giá treo tường ổn định hơn. Tuy nhiên, khoảng cách với tường cần được tăng lên.

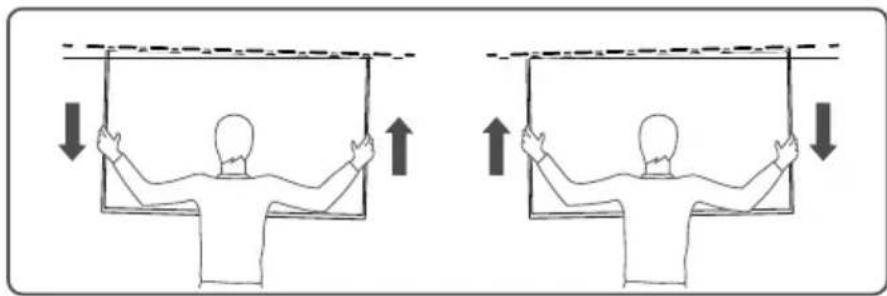

• Nếu bàn không thể điều chỉnh hướng theo chiều ngang bằng chức năng điều chỉnh theo chiều ngang, hãy kiểm tra xem đã lắp đặt đúng chưa. Các định vị khung hỗ trợ của giá treo tường sẽ không được cố định đúng nếu bạn không thể sử dụng chức năng điều chỉnh theo chiều ngang. Đảm bảo lắp đặt đúng. Hướng theo chiều ngang có thể được điều chỉnh chỉ 1 đến 2 độ. Để điều chỉnh hướng theo chiều ngang với nhiều góc hơn phạm vi này, hãy lắp đặt lại giá treo tường.

• Nếu các định vị của khung giá treo tường không được cố định chắc chắn như trong hình, các va chạm khó thấy sẽ làm dịch chuyển TV. Trong trường hợp này, hãy đảm bảo lắp đặt đúng các định vị để chúng được cố định chắc chắn vào TV bằng mọi cách.

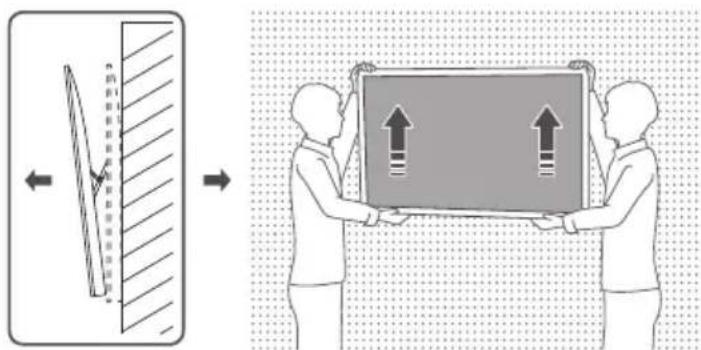

• Để ngăn ngừa hư hỏng cáp khi tháo gỡ TV khỏi tường, hãy ngắt kết nối dây nguồn và cáp quang trước khi gỡ giá treo tường. Khi tháo TV khỏi tường, đầu tiên kéo TV về phía trước, sau đó hãy đảm bảo rằng có hai người nâng nó lên cùng một lúc. Không tác động lực trực tiếp lên màn hình.

• Không tác động lực trực tiếp lên màn hình khi giữ TV để lắp đặt, tháo gỡ, chỉnh hướng theo chiều ngang, hoặc nghiêng giá treo tường.
• Hãy cẩn thận không làm hỏng cáp khi bạn di chuyển TV để lắp đặt, tháo gỡ, điều chỉnh hướng theo chiều ngang, hoặc nghiêng giá treo tường.

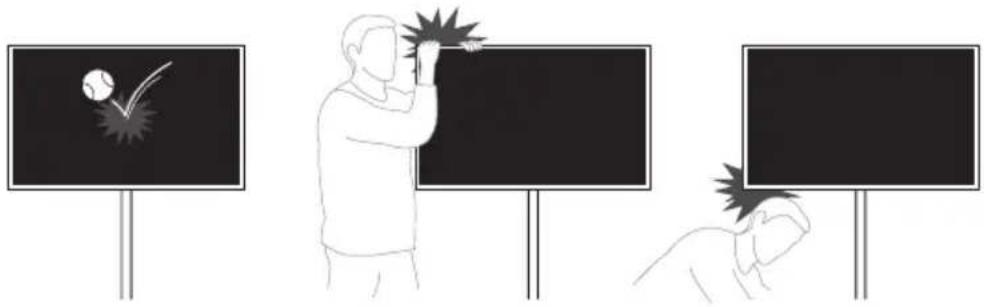

• Hãy chắc chắn rằng TV và giá treo tường đúng không bị tác động lực quá mạnh sau khi lắp đặt lên giá treo tường. Giá treo tường hoặc TV có thể bị hư hỏng hoặc kết nối giữa TV và thiết bị treo tường có thể trở nên không ổn định. Trong trường hợp đó, hãy lắp đặt lại giá treo tường hoặc tham khảo ý kiến chuyên gia để được hỗ trợ.

• Hãy kiểm tra kiểu sản phẩm cũng như hướng dẫn sử dụng kèm theo cho mỗi sản phẩm và kiểm tra xem tường có treo được không.
• Đảm bảo tường ổn định. Hãy gia cố tường trước khi lắp đặt nếu tường yếu.
• Nếu không phải tường bê tông thì hãy cùng với một chuyên gia kiểm tra xem có thể lắp đặt TV lên tường không.
• Tham vấn chuyên viên lắp đặt nếu bạn không có kiến thức cơ bản về tường mà bạn muốn lắp sản phẩm.
• Để duy trì hiệu suất sản phẩm và tránh sự cố, không được lắp đặt vào các vị trí sau.
• Nơi có nguy cơ rung lắc hoặc va chạm: Sản phẩm có thể rơi và bị hỏng.
• Bên cạnh cảm biến vòi phun: Cảm biến sẽ phát hiện nguồn nhiệt từ TV và khởi động vòi phun. Gần cáp cao áp: TV sẽ bị ảnh hưởng bởi cáp cao áp và màn hình sẽ không hiển thị đúng.

-Gần thiết bị nung: TV sẽ trở nên quá nhiệt và bị hỏng. -Không lắp đặt nơi khác ngoài tường thẳng đứng. -Lắp đặt ngoài tầm với của trẻ em. -Không được khoét thủng tường và lắp đặt vào bên trong.

• Đảm bảo kiểm tra loại tường và điều kiện tường sẽ lắp đặt -Vật liệu được sử dụng sẽ khác nhau tùy vào loại tường. Chọn vật liệu dựa vào các đặc tính kỹ thuật dưới đây. -Bạn không cần phải sử dụng tất cả định vít được cung cấp. Tuy nhiên, bạn phải sử dụng ít nhất 4 định vít. -Bạn phải sử dụng các định vít trong hai vị trí được đánh dấu A. -Chọn ít nhất 2 trong các bộ phận được đánh dấu B để lắp tùy vào môi trường xung quanh.
• Để đi dây cáp ẩn trong tường, hãy liên hệ một chuyên gia lắp đặt.
