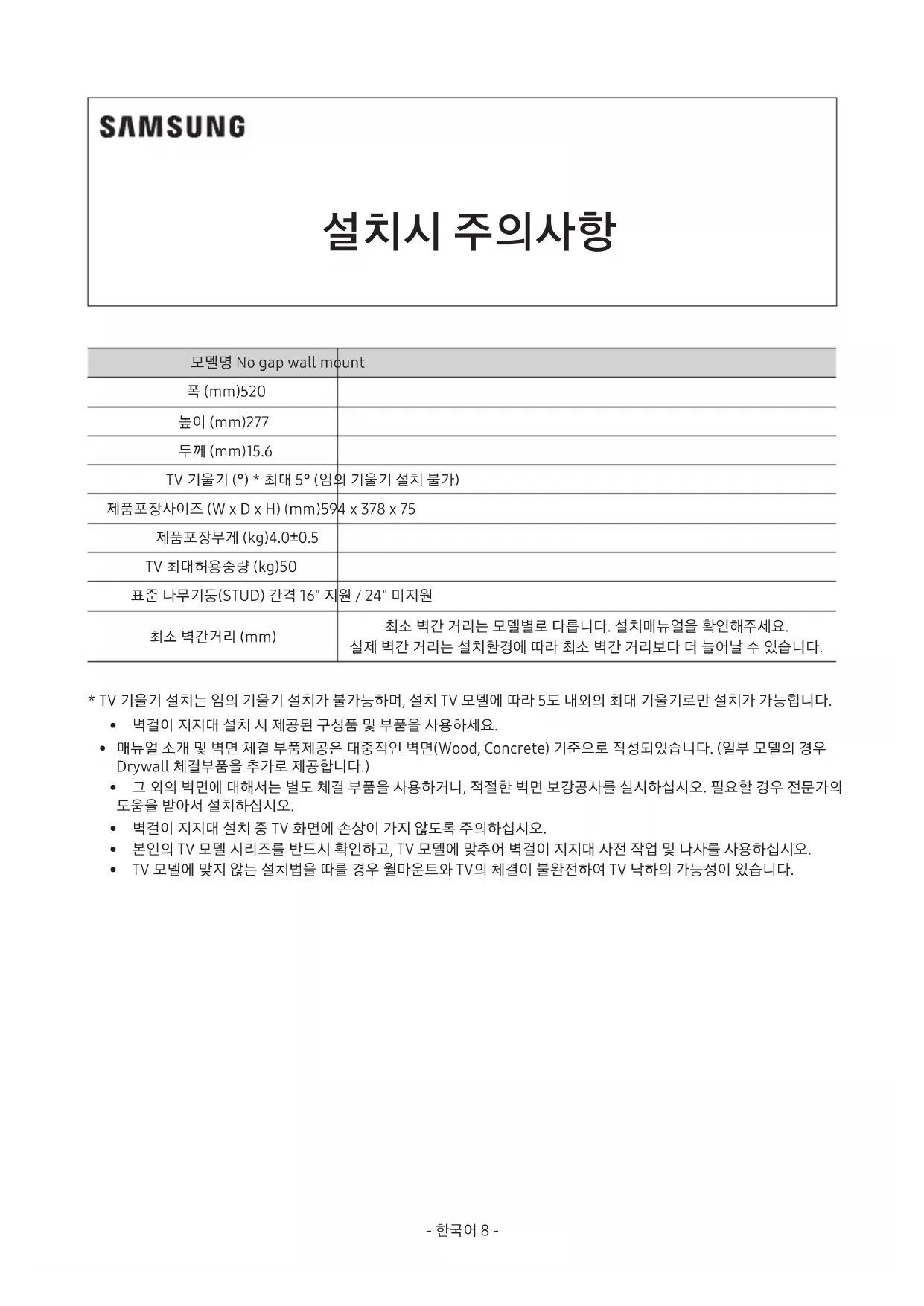

모델명 No gap wall mount 폭 (mm) 520 높이 (mm) 277 두께 (mm) 15.6 TV 기울기 (°) * 최대 5° (임의 기울기 설치 불가) 제품포장사이즈 (W x D x H) (mm) 594 x 378 x 75 제품포장무게 (kg) 4.0±0.5 TV 최대허용중량 (kg) 50 표준 나무기둥(STUD) 간격 16" 지원 / 24" 미지원 최소 벽간거리 (mm) 최소 벽간 거리는 모델별로 다릅니다. 설치매뉴얼을 확인해주세요. 실제 벽간 거리는 설치환경에 따라 최소 벽간 거리보다 더 늘어날 수 있습니다.

• TV 기울기 설치는 임의 기울기 설치가 불가능하며, 설치 TV 모델에 따라 5도 내외의 최대 기울기로만 설치가 가능합니다.

• 벽걸이 지지대 설치 시 제공된 구성품 및 부품을 사용하세요.

• 매뉴얼 소개 및 벽면 체결 부품제공은 대중적인 벽면(Wood, Concrete) 기준으로 작성되었습니다. (일부 모델의 경우 Drywall 체결부품을 추가로 제공합니다.)

• 그 외의 벽면에 대해서는 별도 체결 부품을 사용하거나, 적절한 벽면 보강공사를 실시하십시오. 필요할 경우 전문가의 도움을 받아서 설치하십시오.

• 벽걸이 지지대 설치 중 TV 화면에 손상이 가지 않도록 주의하십시오.

• 본인의 TV 모델 시리즈를 반드시 확인하고, TV 모델에 맞추어 벽걸이 지지대 사전 작업 및 나사를 사용하십시오.

• TV 모델에 맞지 않는 설치법을 따를 경우 월마운트와 TV의 체결이 불완전하여 TV 낙하의 가능성이 있습니다.- 한국어 8 - - 한국어 9 -

• 벽걸이 지지대 설치 또는 해체시 TV전원이 꺼진 상태에서 반드시 2명 이상 작업을 하세요.

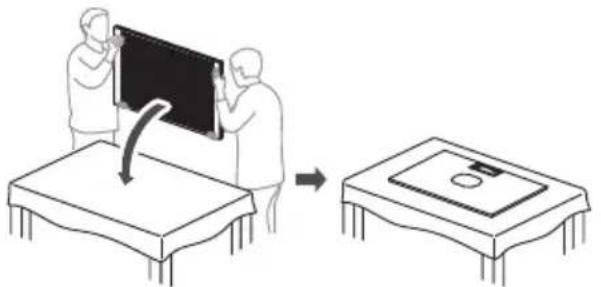

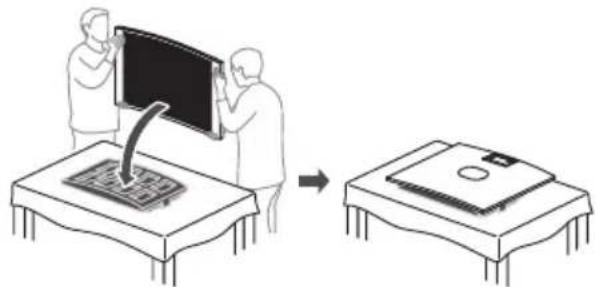

• 월마운트를 설치할 때에는 평평한 테이블을 활용하세요. Curved TV일 경우에는 TV 포장재(쿠션)을 활용하세요. Flat TV Curved TV

• 벽걸이 지지대 설치 시 설치하려는 TV 사이즈보다 큰 크기의 기울어지지 않은 평면상태의 벽면을 확보한 경우에만 설치가 가능합니다. 벽걸이 설치 후 TV 하단부 커버 또는 TV 하단부 부착물이 벽에 반드시 닿아야 합니다. 그렇지 않은 경우 벽걸이 설치가 불가능합니다. TV보다 큰 벽

• TV를 벽에 설치 전에 전원 케이블, One connect 케이블을 TV 단자와 연결 후 벽걸이 작업을 진행하세요.

• 벽걸이 설치 / 해체 중 Optical Cable의 손상을 주의하십시오. 특히, 발로 Optical Cable을 밟는 것을 주의 하십시오.

• TV 와 벽걸이 지지대를 연결할 때에는 손 드라이버를 사용하십시오. 강한 전동 드라이버 사용시 나사산이 마모될 수

• 벽면 상태, 설치조건에 따라 실제 설치되는 TV-벽간 최소거리는 추가적으로 2~3 mm 또는 그 이상 늘어 날 수

• 벽면 상태, 설치조건에 따라 TV 좌우 끝부분 벽간거리는 동일하지 않을 수 있습니다.

• 벽걸이 설치시 TV를 벽에 밀착시키는 경우 벽면 또는 TV뒷면 외관에 스크래치가 발생 할 수 있습니다.

• 벽걸이 설치전 브라켓을 벌리는 동작에는 큰 힘이 필요합니다. 조작시 다치지 않도록 주의하십시오. (TILT 상태 설치시, TV 무게를 견디기 위해 큰 힘으로 설정되어 있습니다.)- 한국어 10 - - 한국어 11 -

• 밀착 설치 조건에 의해 TV 또는 액세서리와 벽면간의 마찰에 의해 벽면 또는 TV 뒷면 외관이 손상될 수 있습니다. 경우에 따라 스크래치 방지 스펀지 부품을 그림과 같이 사용하십시오. 단, 벽간거리는 늘어날 수 있습니다.

• Q9 시리즈 TV 의 경우 그림과 같이 부품을 반드시 부착하여 사용하십시오. TV–벽걸이간 벽간거리에 의한 유동을 억제하고, TV가 앞으로 기울여지는 현상을 방지합니다. 설치조건에 따라 TV가 앞으로 기울어진다면, 부품을 2장씩 겹쳐서 사용하세요. 기울어짐 현상을 추가로 개선 할 수 있습니다. 단, 벽간거리는 늘어날 수 있습니다.

• Curved TV는 벽걸이 설치후 TV가 좌우 유동이 있을 수 있습니다. ~ 부품을 조합 사용하여 TV 좌유 유동을 억제할 수 있습니다. (좌/우 부품의 길이는 동일한 길이로 맞추어 주십시오.) Flat TV의 경우도 ~ 부품 사용시 좌우 유동을 억제할 수 있습니다. 단, 벽간거리는 늘어날 수 있습니다. Flat TV Curved TV- 한국어 10 - - 한국어 11 -

• 벽걸이는 설치하려는 벽에 돌출된 구조물이 있는 경우에도, ~ 부품을 조합 사용하여 TV 와 벽 사이 간격을 이격 할 수 있습니다. (좌/우 부품의 길이는 동일한 길이로 맞추어 주십시오.) 단, 벽간 거리는 늘어납니다.

• 벽면 이격 기능을 사용하는 경우 TILT 상태는 설치가 불가능할 수 있습니다. TILT 기능을 사용할 경우 벽면 이격 거리는

• TILT 상태 설치를 할 경우 TV 모델에 따라 최대 TILT 각도는 다를 수 있습니다. 주변 진동이 있는 환경에서는 TILT 각도가 유지되지 않을 수 있습니다.

• TILT상태는 임의 각도 설치가 불가능합니다.(최대 TILT 각도로만 설치 가능) TILT 상태를 유지하기 위해서는 부품을 반드시 사용하세요. 부품을 사용하지 않을 경우 TILT 각도 처짐이 발생할 수 있습니다.

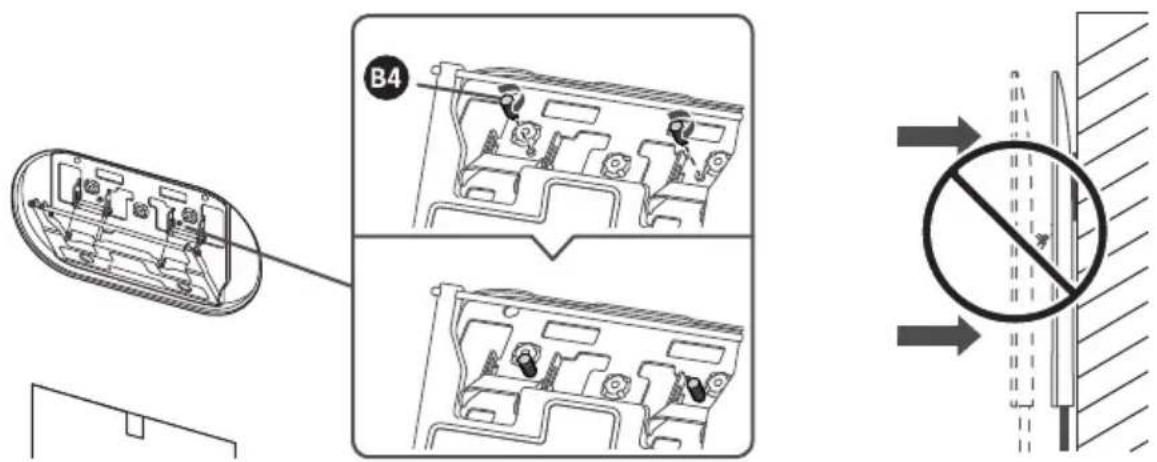

• 부품을 사용하여 TILT 각도를 고정하는 경우에는 TV를 벽면 밀착하지 마세요. 지지대 파손/변형의 원인이 됩니다.- 한국어 12 - - 한국어 13 -

• 일부 TV 모델은 TV 후면 디자인에 따라 벽걸이 설치 후 유동이 있을 수 있습니다. 이 경우 벽간 이격 홀더( ) 부품을

삼각 지지방식에 의해 보다 안정적으로 벽걸이 설치가 가능합니다. 단, 벽간거리는 늘어날 수 있습니다.

• 수평조절 기능 사용시 수평 조절이 안될 경우 설치가 올바르게 되었는지 다시 한번 확인하십시오. 수평조절기능이 안될 경우 벽걸이 지지대의 고정장치가 고정이 안된 것으로 반드시 재 설치하십시오.

• 최대 수평조절 가능 각도는 1~2도 수준입니다. 그 이상 수평 조작이 필요할 경우 벽면 지지대를 다시 설치하십시오.

• 벽걸이가 고정장치에 그림과 같이 끝까지 고정이 안된 경우 작은 충격에도 TV가 움직 일 수 있습니다. 이 경우에는 반드시 고정장치에 TV가 끝까지 고정되도록 재설치를 하세요.

• TV를 벽에서 분리할 때에는 케이블 손상이 되지 않도록 전원케이블 / Optical 케이블을 먼저 분리한 후 벽걸이를

• TV를 벽에서 분리할 때에는 먼저 TV를 앞으로 제낀 후 2명이 동시에 힘을 주어 위로 당기십시오. 화면에 직접적으로 큰힘이 가해지지 않도록 주의하세요.- 한국어 12 - - 한국어 13 -

• 벽걸이 설치 / 분리 / 수평 조절 / TILT 조작을 위한 TV를 잡을 때에는 화면에 큰힘이 가해지지 않도록 주의하세요.

• 벽걸이 설치 / 분리 / 수평 조절 / TILT 조작을 위한 TV를 조작할 때에는 주변 케이블 손상에 주의 하십시오.

• 월마운트 설치 후 TV 또는 월마운트 지지대에 외부의 충격이 가해지지 않도록 주의 하십시오. 월마운트 또는 TV의 손상 또는 벽걸이 장치와 TV의 연결상태가 불안정해질 수 있습니다. 이 경우 벽걸이를 다시 설치하거나, 전문가의

• 제품의 모델을 확인하고, 동봉된 제품별 설치설명서 및 설치 가능한 벽면을 확인하세요. – 벽면의 안정성을 확인하세요. 벽면 강도가 약한 경우, 벽면을 보강한 다음 설치하세요. – 시멘트 벽면이 아닌 경우, 전문 업체에 문의하여 설치 가능 여부를 확인한 후 설치하세요. – 설치 벽면에 대한 배경 지식이 없는 경우 전문가에게 설치를 의뢰하세요.

• 제품의 성능 보호와 고장 예방을 위해 다음 장소에는 설치하지 마세요. – 진동이나 충격이 가해질 염려가 있는 곳: 제품이 떨어져서 파손될 수 있습니다. – 스프링클러 감지기 옆: 제품의 열을 감지하고 스프링클러가 작동할 수 있습니다.고압 케이블 근처: 제품이 고압 케이블의 간섭을 받아 화면이 제대로 나오지 않을 수 있습니다. – 난방기기 주변: 제품이 과열되어 고장 날 수 있습니다. – 수직 벽면 이외의 장소에는 설치하지 마세요. – 아이의 손이 닿지 않는 곳에 설치하세요. – 벽을 뚫고 그 안에 설치하지 마세요. – 설치되는 벽종류 및 상태를 꼭 확인해주세요. – 벽종류에 따라 쓰이는 자재가 다릅니다. 아래 작업사양에 따라 자재를 선택해주세요. – 제공되는 나사는 전부 사용하지 않으셔도 되지만, 4개 이상 반드시 사용해주세요. – A로 표시된 두 곳의 위치는 꼭 나사로 조립하세요. – B로 표시된 부분은 환경에 따라 2부분 이상 선택해서
