BEDIENUNGSANLEITUNG WMN460UTD SAMSUNG

Sicherheitshinweise	01	Sicherheitshinweise
Einleitung	02	Auspacken
02 Befestigen der Halterung		a am Monitor
03 Montieren der Halterung		b an einer Wand
06 Anordnen der Monitore
	07	Exakte	Ausrichtung
10 Ausbauen der Monitore

Technische Daten des

Geräts 11 Technische Daten des Geräts

Produktabbildungen	12	Produktabbildungen
	13	Zeichnungen

Sicherheitshinweise

Die Information in diesem Handbuch dienen zu Ihrer Sicherheit und sollen Eigentumsverluste verhindern. Lesen Sie die Anweisungen genau durch, damit Sie das Gerät richtig verwenden können.

Achtung

Nichtbeachtung der Anweisungen dieses Handbuchs kann schwere Verletzungen oder den Tod verursachen.

Dieses Zeichen (Hinweis auf einen sehr wichtigen Vorgang) wird verwendet, um darauf hinzuweisen, dass die entsprechenden Anweisungen eingehalten werden müssen.

1. Wenden Sie sich an einen von Ihrem Händler bevollmächtigten Installationsfachmann, der die Installation für durchführen kann.

- Wenn die Installation nicht durch Fachkräfte erfolgt, können Personenschäden resultieren.

Wenn Sie beabsichtigen, das Gerät nach der Installation an eine andere Stelle zu bringen oder zu ersetzen, vergessen Sie nicht, einen von Ihrem Händler bevollmächtigten Installationsfachmann einzuschalten.

Üben Sie nach der Installation keine übermäßige Kraft oder körperlichen Druck auf das Gerät aus.

1. Lassen Sie niemals Ihre Kinder in der Nähe des Geräts spielen.

- Sie könnten mit ihren Kopf oder Körper gegen eine der Ecken des Geräts stoßen und dabei eine Verletzung erleiden.

1. Achten Sie darauf, dass die Rückseite des Geräts nicht gegen die Wand schlägt, wenn Sie es drehen oder den Winkel einstellen.

- Sie können die Wand und das Gerät vor Schäden schützen, wenn Sie an jeder Ecke des Geräts einen Schwamm anbringen.

1. Installieren Sie das Gerät nicht an einer Wand, die das Gewicht des Geräts nicht tragen kann.

- Das Gerät könnte herunterfallen und beschädigt werden oder Verletzungen verursachen.

1. Bei Geräten, die in ungewöhnlichen, anormalen oder extremen Bereichen installiert werden, kann es aufgrund der Umgebungsbedingungen zu gravierenden Leistungsproblemen kommen. Fragen Sie vor der Installation des Geräts in solch einem Bereich bei einem Samsung Kundendienstcenter nach.

- Gemeint sind hiermit Bereiche, in denen das Gerät übermäßigen Mengen an Feinstaub oder Feuchtigkeit, Chemikalien, Extremtemperaturen, hoher Luftfeuchtigkeit, vielen Automobilen usw. ausgesetzt ist.

Auspacken

Monitor-Halterung ⓐ Wandhalterung ⓑ

Distanzstücke: 2 Stück Schraubenhalter: 4 Stück

Schraube ⓐ (M8 X 60mm) : 4 Stück

Schraube ⓑ (M8 X 30mm) : 4 Stück

Holzschraube (M8 X 50 mm): 8 Stück

Sicherheitsbefestigung: 2 Stück

Schraube © (M5 X 10 mm): 2 Stück

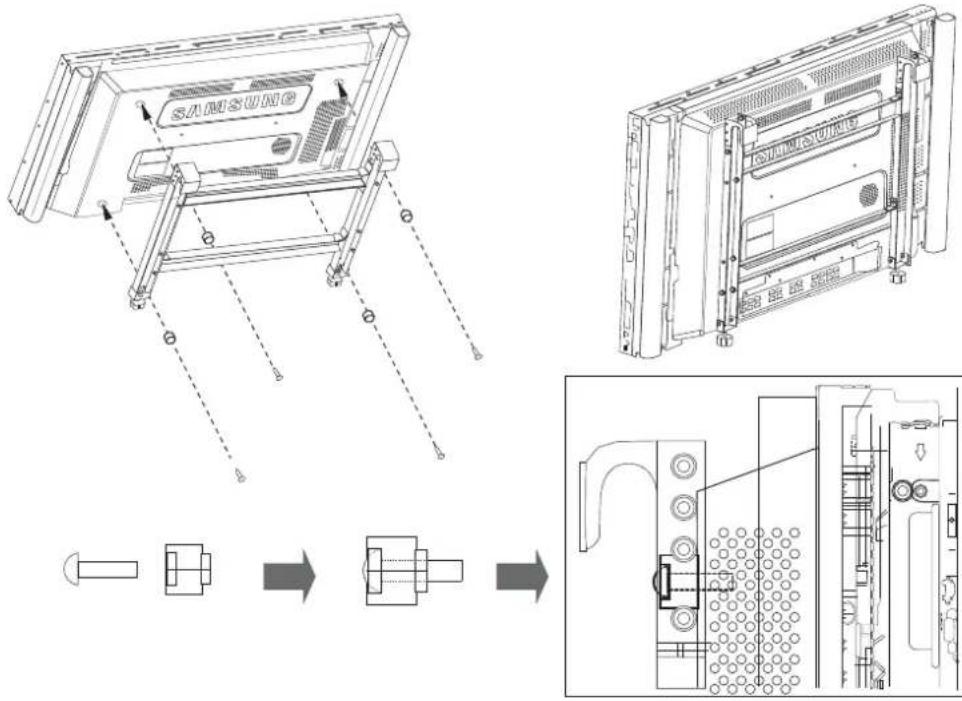

Befestigen der Halterung @ am Monitor

1. Ziehen Sie die vier Schrauben ⓐ mit den Schraubenhaltern fest, um die Halterung ⓐ, wie in der nachfolgenden Abbildung gezeigt, am Monitor zu befestigen.

SAMSUNG

Achtung

Stellen Sie sicher, dass die Halterung ⓐ am Monitor befestigt ist.

Deutsch - 2

Montieren der Halterung ⑥ an einer Wand

1. Befestigen Sie die Halterung ⓑ mit den Holzschrauben sicher an der Wand.

※ Befestigen mit der Schraube

Bohren Sie mit Hilfe eines M3-Bohreres ein 50 mm tiefes Loch in die Wand.

Reinigen Sie das Innere der Bohrung.

Schrauben Sie die Holzschraube ins Loch.

※ Wenn Sie ein Loch in eine Wand bohren, achten Sie darauf, dass Sie einen Bohrer und einen Bohraufsatz vom angegebenen Durchmesser verwenden.

Andernfalls kann es zu Sicherheitsproblemen kommen.

Achtung

1. Prüfen Sie vor der Installation die Festigkeit der Wand und verstärken Sie sie ggf, wenn sie nicht ausreichend fest ist.
2. Die mitgelieferten Schrauben sind für Holz geeignet.
3. Überprüfen Sie die Wand und verwenden Sie die für das jeweilige Material geeigneten Schrauben (z. B. für Marmor, Stahlplatten oder Beton).

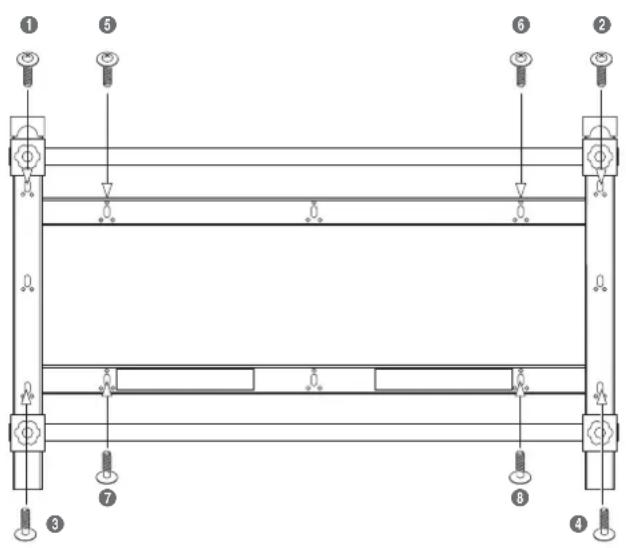

Wie im Bild oben gezeigt, gehen Sie beim Befestigen in der Reihenfolge von ① bis ⑧vor.

Wenn es Schwierigkeiten bereitet, eine bestimmte Schraube in eine bestimmte Bohrung zu versenken, verwenden Sie für diese Schraube eine benachbarte Bohrung.

☆ Installieren der Videowand

1. Ehe Sie die Videowand installieren, überprüfen Sie die Wandstärke unter Berücksichtigung des Gesamtgewichts der Monitore und Halterungen, die Sie installieren möchten.
2. Gewicht eines Monitors: 30 kg
3. Gewicht einer Halterung: 7 kg
4. Wenn Sie vorhaben, eine Videowand mit 4 oder mehr Reihen zu installieren, achten Sie auf ausreichende Klimatisierung. Befragen Sie vor der Installation einen Experten, denn die Wärme der Monitore kann Probleme verursachen.

Die Installation der Videowand sollte von mindestens zwei Personen durchgeführt werden.
Die Distanzstücke dienen einzig dem Zweck, dass bei der Installation der Videowand ein Abstand zwischen den Monitoren der Videowand eingehalten wird. Verwenden Sie diese nicht, wenn Sie nur einen Monitor installieren.

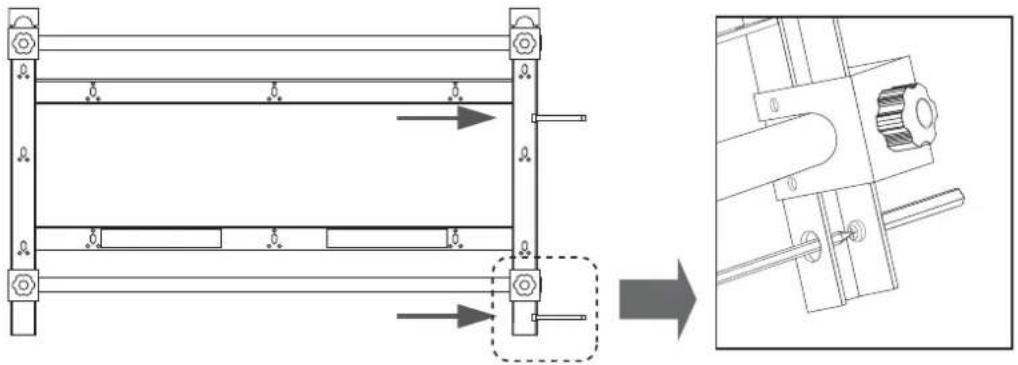

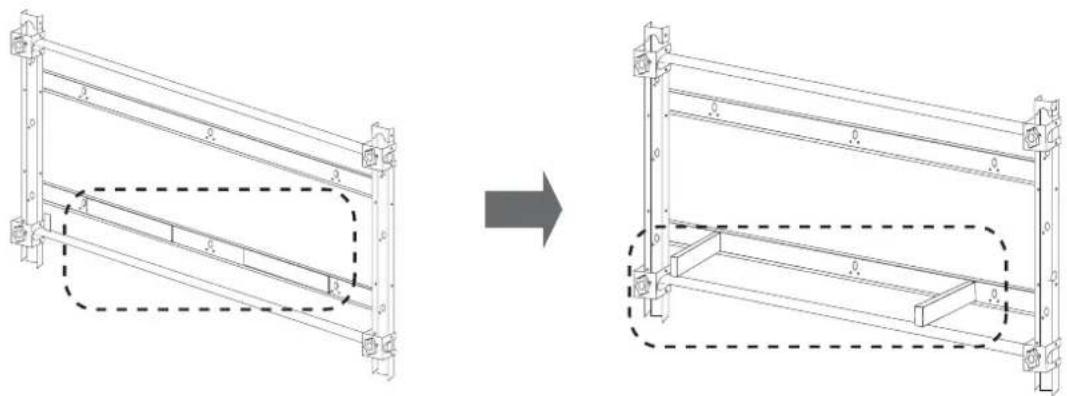

1. Bringen Sie die zwei Distanzstücke im mittleren bzw. unteren Teil der Halterung ⑥ an. Schrauben Sie die beiden Schrauben ⑥ an die Halterung ⑥.

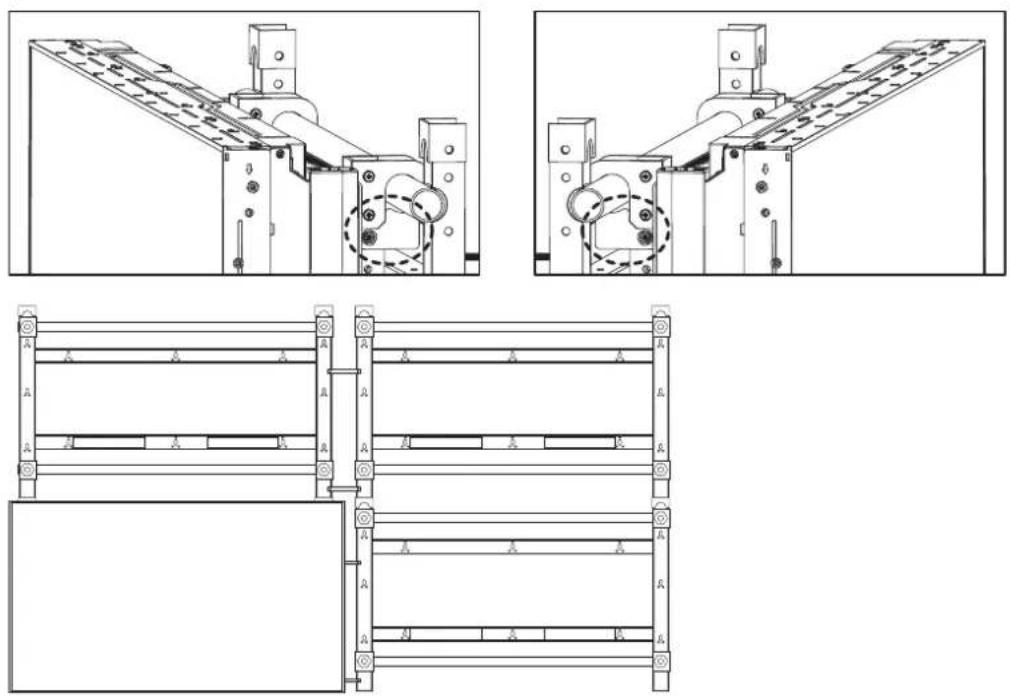

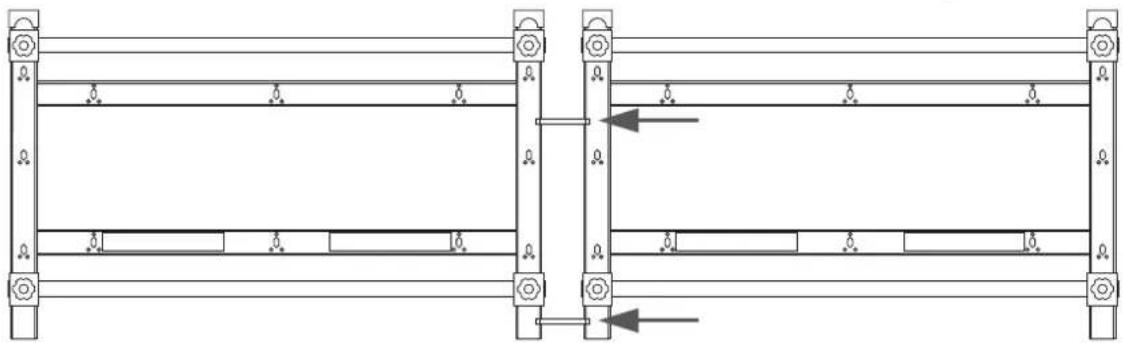

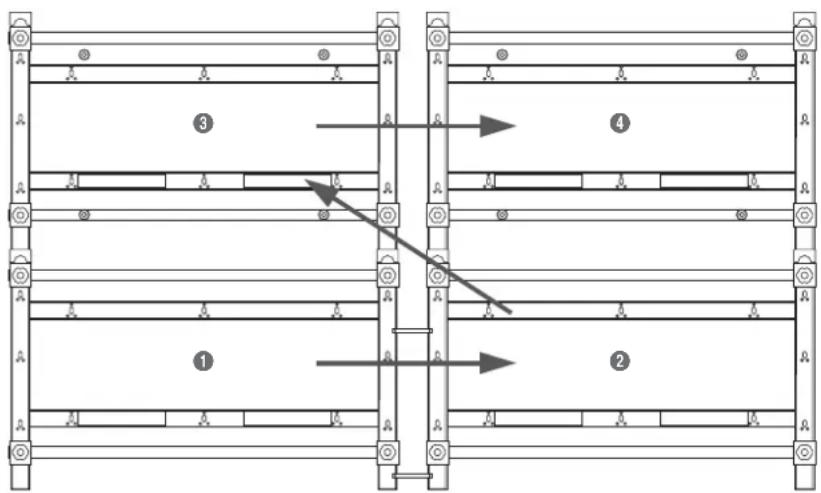

1. Für die horizontale Ausrichtung verbinden Sie die Halterung ② mit Hilfe der Schrauben ⑥ mit den Distanzstücken an der Halterung ①.

(Dies sollte von mindestens zwei Personen durchgeführt werden.)

Nachdem Sie die Schrauben fest angezogen haben, verbinden dieses Bauteil wie in Schritt 1 gezeigt mit der Wand. Ziehen Sie die Schrauben fest an, so dass zwischen den Distanztücken und der Halterung ^6 kein Raum frei bleibt.

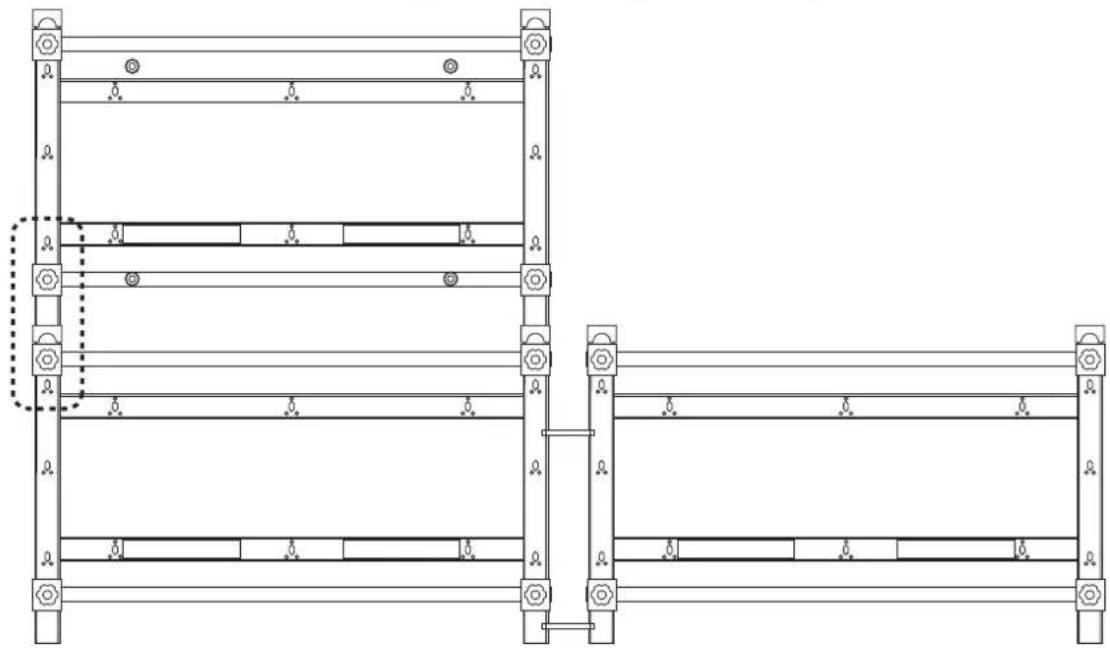

1. Die korrekte senkrechte Ausrichtung erreichen Sie, wenn Sie die Schenkel der Halterung ③ beim Zusammensetzen der zwei Halterungen oben vollständig in die Halterung ① einführen.

Wie in den Abbildungen gezeigt, muss das Unterteil der Halterung ③ vollständig in das Oberteil der Halterung ① hineingeschoben werden..

1. Befolgen Sie die Anweisungen der Schritte 2 bis 4, um die Halterung an ④ zu montieren.

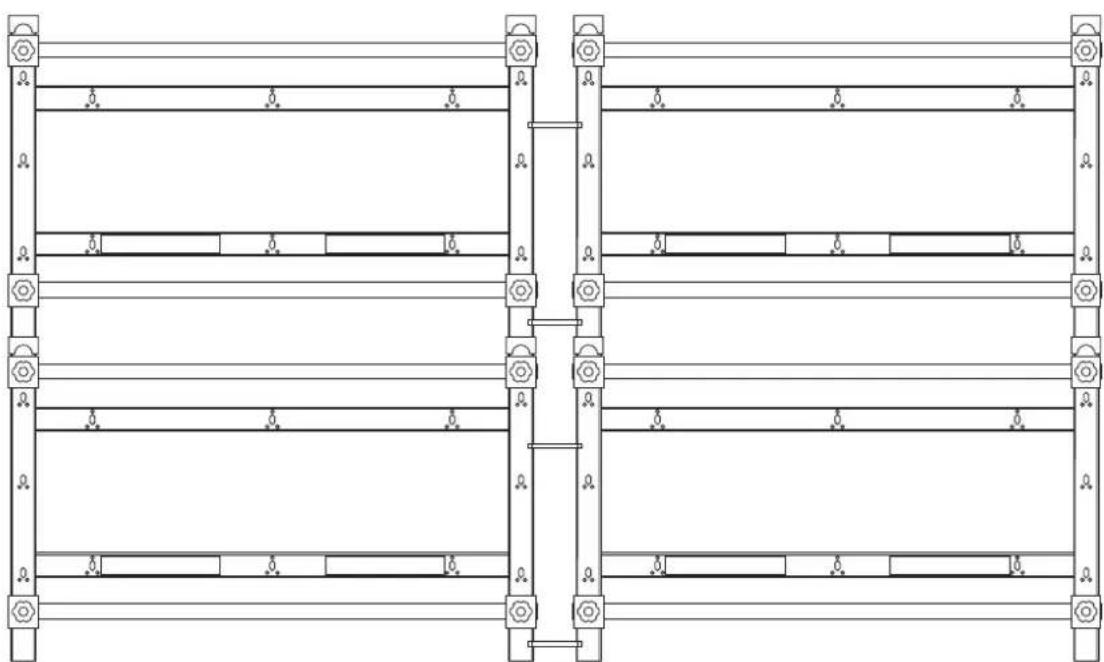

Gehen Sie in der oben beschriebenen Weise vor, wenn Sie weitere Halterungen anbringen.

Anordnen der Monitore

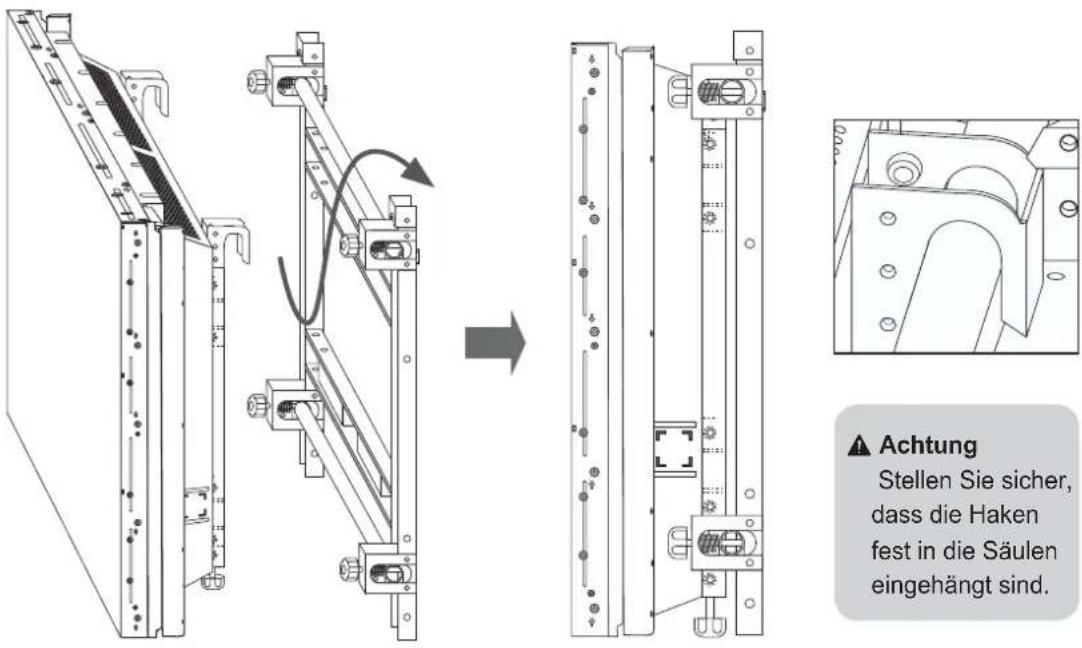

1. Haken Sie den Monitor, an dem die Halterung ⓐ montiert ist, an den Säulen der Wandhalterung ⓑ ein.

Achtung Stellen Sie sicher, dass die Haken fest in die Säulen eingehängt sind.

Achtung

Achten Sie beim Monitortransport darauf, dass Ihre Hände nicht mit Druck gegen den Bildschirm pressen. Andernfalls könnten Sie den Bildschirm zerbrechen.

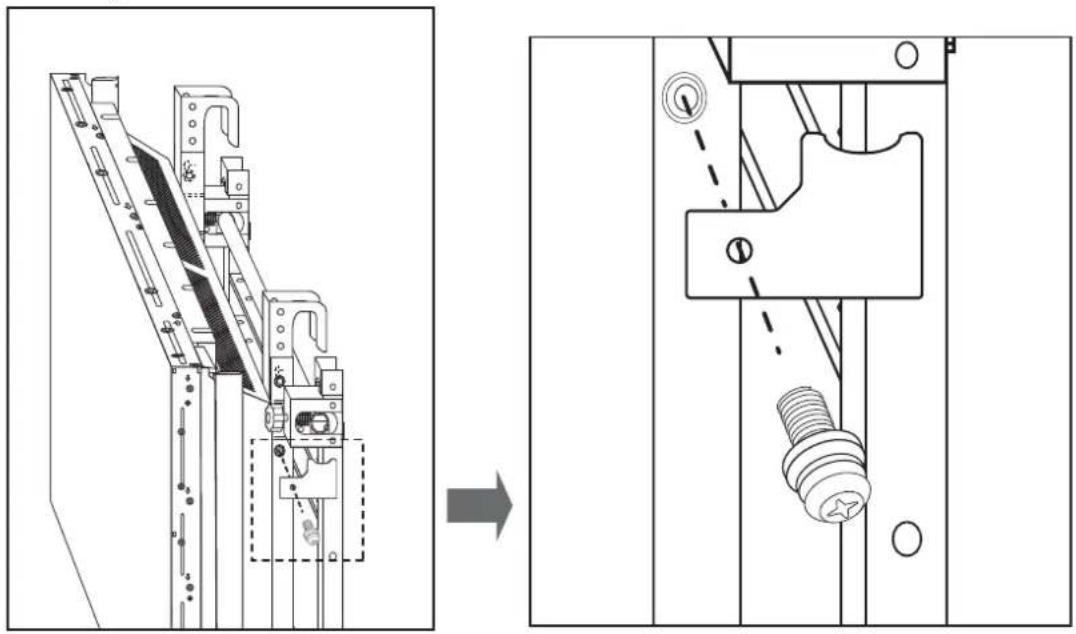

1. Damit sich der Monitor nicht lösen kann, bringen Sie die Sicherheitsbefestigungen mit Hilfe der Schrauben ©an. Befestigen Sie sie an beiden Seiten.

Da der Monitor während der Installation hinfallen kann, vergessen Sie nicht, die Sicherheitsbefestigungen auf beiden Seiten anzubringen.

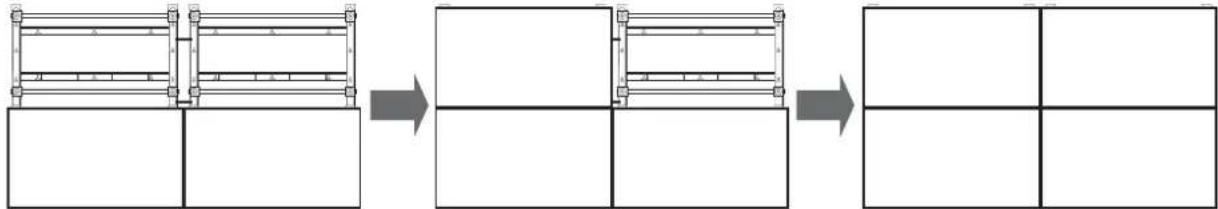

1. Befolgen Sie die Hinweise in Schritt 1 und 2, um den Monitor an den Halterungen anzubringen.

Da der Monitor während der Installation hinfallen kann, vergessen Sie nicht, die Sicherheitsbefestigungen auf beiden Seiten anzubringen.

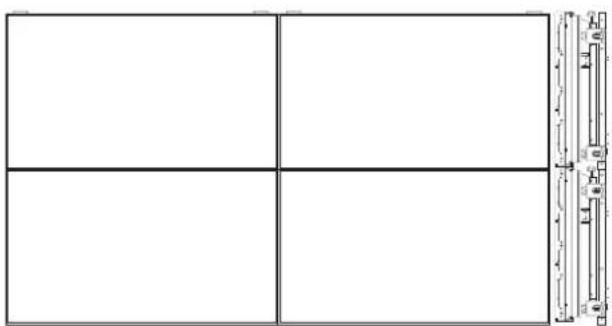

Exakte Ausrichtung

☑ Falls Ihnen die Monitore nach dem Anordnen nicht gut ausgerichtet erscheinen, können Sie sie mit Hilfe der Justierschrauben an den Halterungen exakt ausrichten.
Achten Sie darauf, dass zwischen den Monitoren keine waagerechten oder senkrechten Fehlausrichtungen bestehen.

1. Korrigieren eines Höhenunterschieds zwischen der Vorderseite und Rückseite eines Monitors.

Wenn Sie die Justierschraube nach links oder rechts drehen, bewegt sich der Monitor nach hinten bzw. nach vorn.

Der maximale Bewegungsbereich der Justierschraube beträgt 10 mm.

Verschieben des Monitors nach vorn

Verschieben des Monitors nach hinten

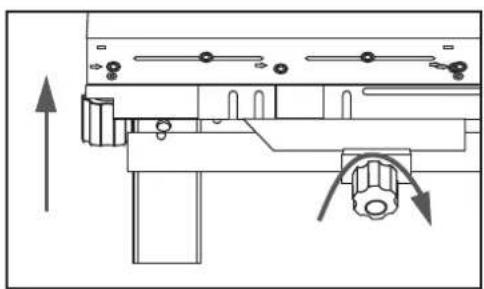

1. Korrigieren eines Höhenunterschieds zwischen oberen und unteren Monitoren.

Wenn Sie die Justierschraube oben am Monitor nach links oder rechts drehen, bewegt sich der Monitor nach unten bzw. nach oben.

Absenken des MonitorsAnheben des Monitors

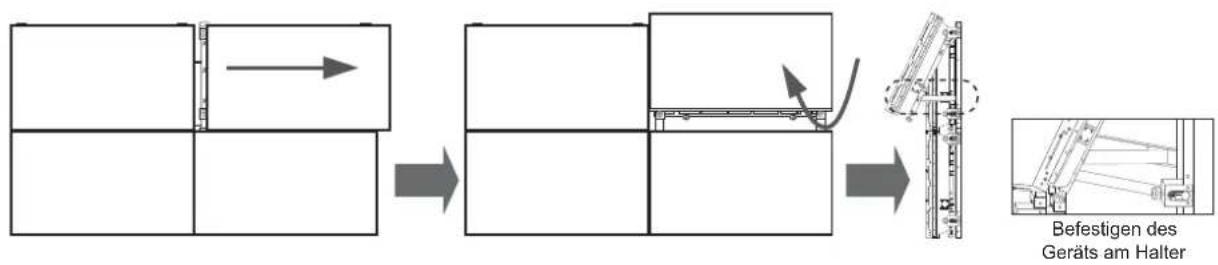

So stellen Sie den Höhenunterschied zwischen den Monitoren der oberen Ebene ein:

① Bewegen Sie einen Monitor so weit, bis ein Spalt vorhanden ist, in den Sie Ihre Hand hineinstecken können.

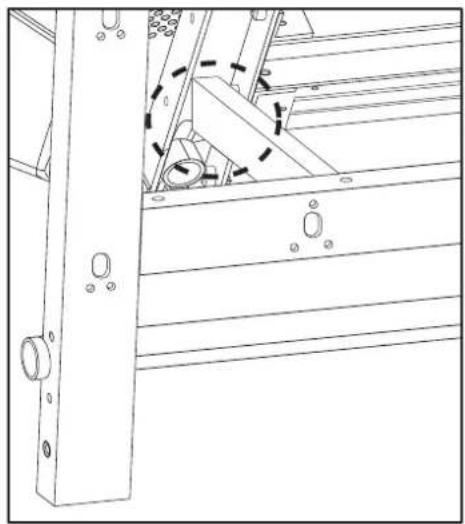

② Drehen Sie den Monitor, klappen Sie den Halter an der Halterung auf, und fixieren Sie den Monitor im Halter.
③ Drehen Sie die Justierschraube, bis der Höhenunterschied ausgeglichen ist.
④ Wiederholen Sie die Schritte ① - ③ solange, bis das Ergebnis optimal ist.

1. Achten Sie darauf, dass Sie sich Ihre Finger nicht einklemmen.

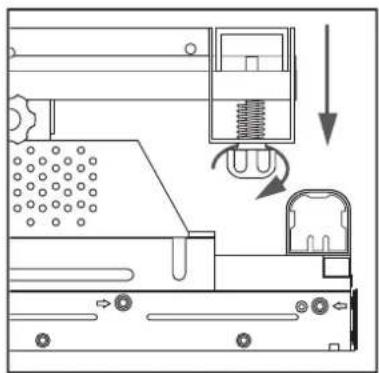

2. Stellen Sie sicher, dass der Halter an der Monitorhalterung ⑥ befestigt ist.

Ausbauen der Monitore

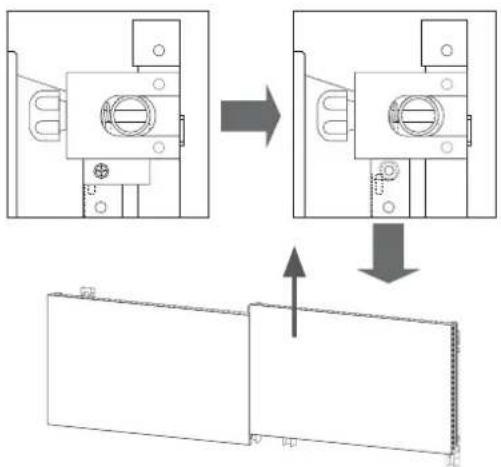

1. Ausbauen der oberen Monitore

Lösen Sie die Schrauben, mit denen die Sicherheitsbefestigungen fixiert sind, und ziehen Sie die Monitore nach oben aus der Videowand heraus.

Achtung

Vor dem Ausbauen der Monitore stellen Sie sicher, dass alle daran angeschlossenen Kabel gelöst sind.

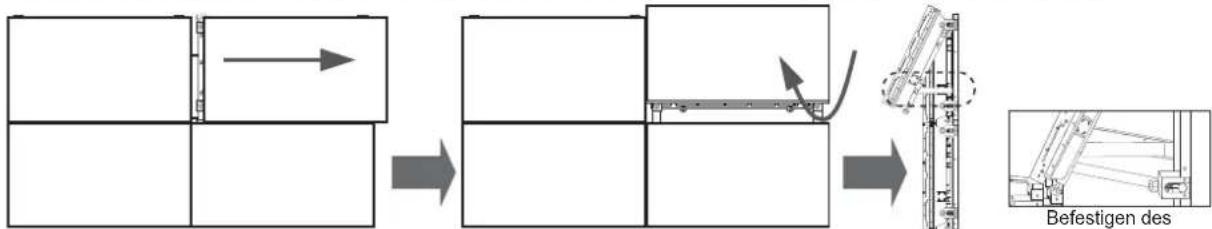

2. Ausbauen der unteren Monitore

① Bewegen Sie den Monitor, den Sie ausbauen möchten, und drehen und fixieren Sie ihn im Halter.


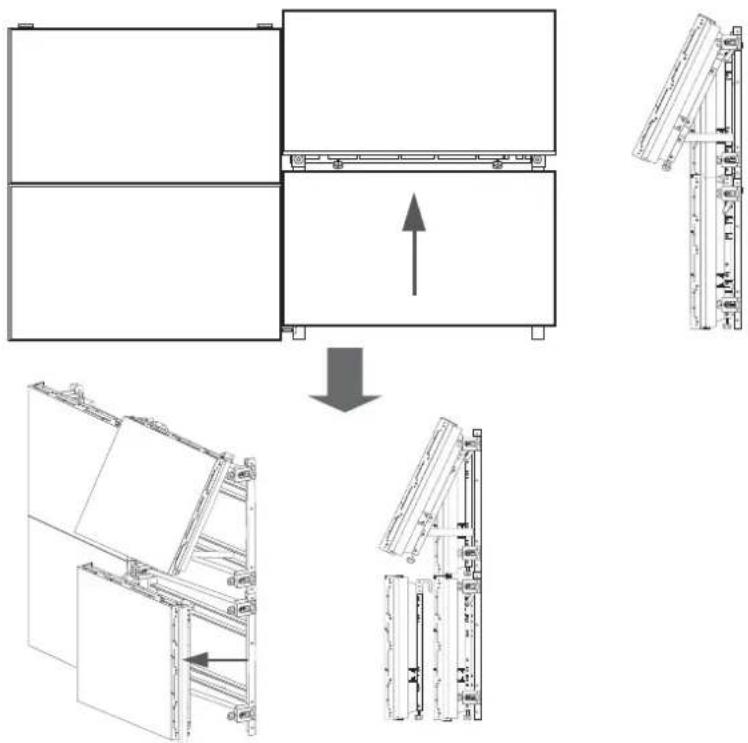

② Entfernen Sie die Sicherheitsbefestigung vom Monitor und heben Sie den Monitor nach oben, um ihn wie im nachfolgenden Bild gezeigt von der Videowand zu trennen.


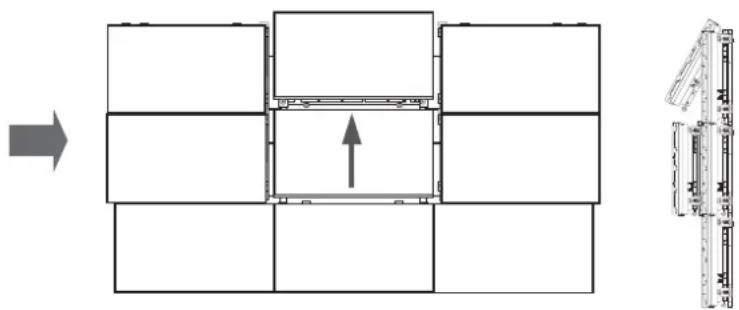

1. Ausbauen der mittleren Monitore einer 3x3-Videowand

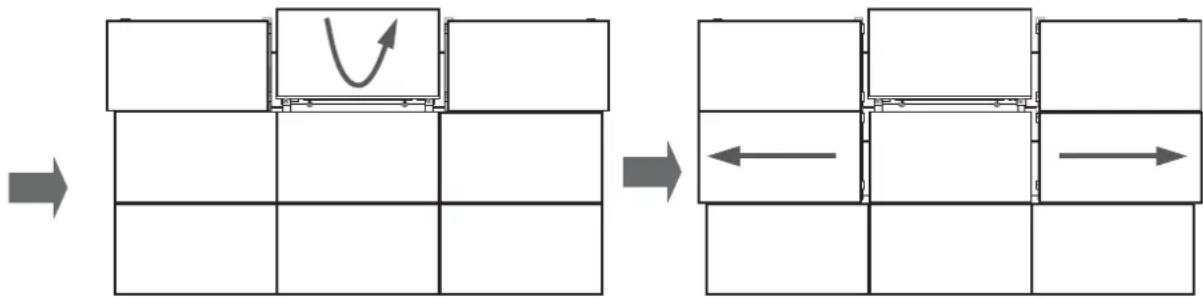

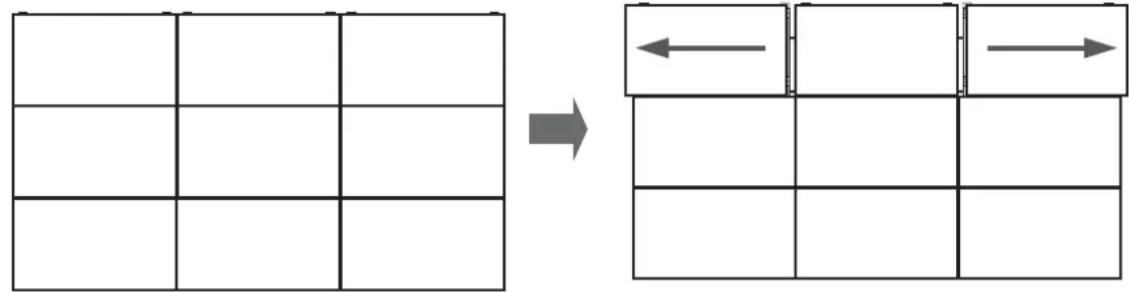

1. Bewegen Sie den linken und rechten Monitor der oberen Reihe so weit, bis ein Spalt vorhanden ist, in den Sie Ihre Hand hineinstecken können.

1. Drehen Sie den mittleren Monitor, um ihn im Halter zu fixieren.

2. Bewegen Sie den linken und rechten Monitor der mittleren Reihe, wie in Schritt 1 beschrieben.

1. Heben Sie den mittleren Monitor an, um ihn von der Videowand zu trennen.

Technische Daten des Geräts

Abmessungen (mm) W955 X H590,5 X D93
Gewicht (kg) 7
Wandhalterung nach VESA-Norm (mm)	600 X 400

⚠️ Achtung

Änderungen der technischen Daten und des Aussehens des Geräts vorbehalten.

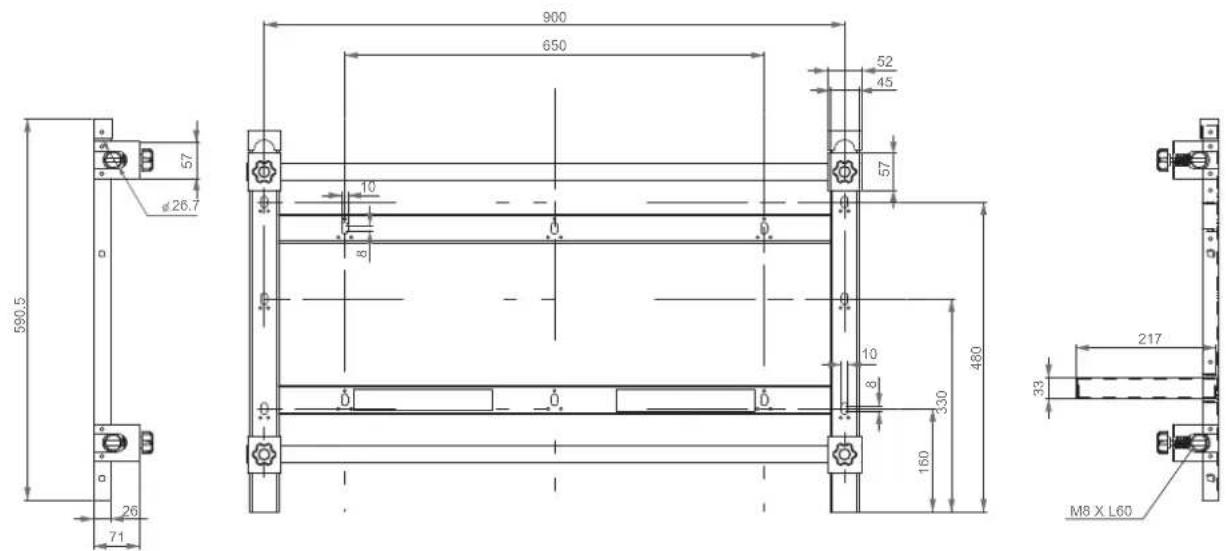

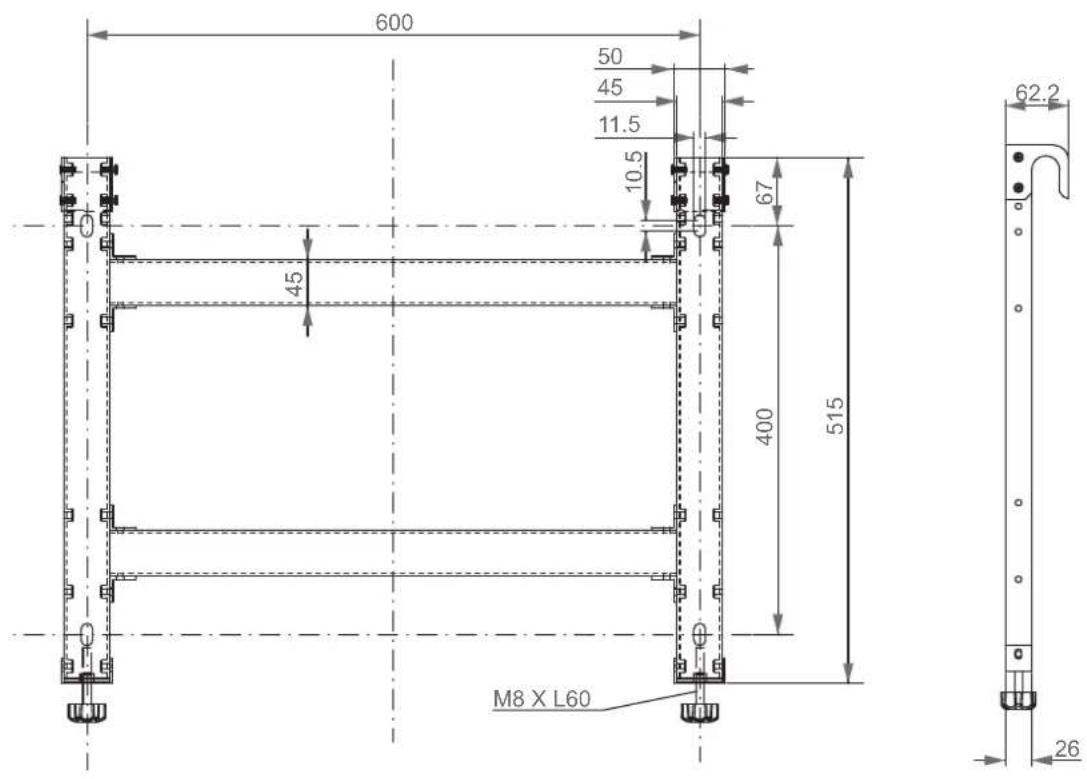

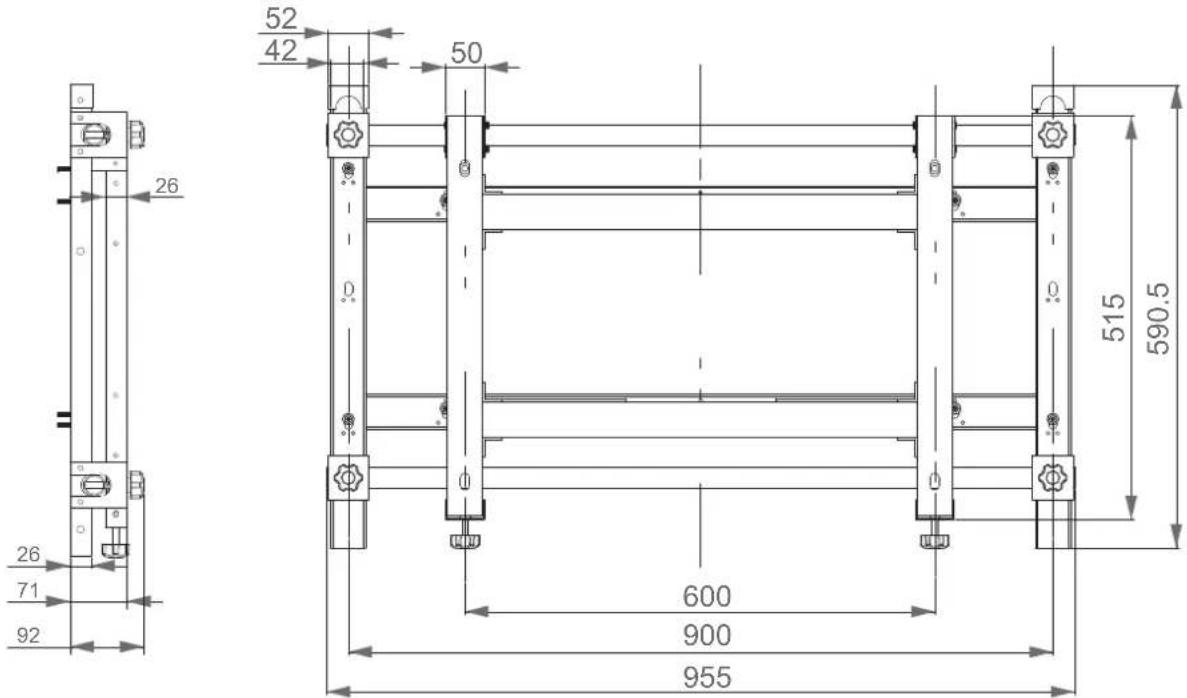

Produktabbildungen

26 71 92 52 42 50 0 600 900 955 515 590.5

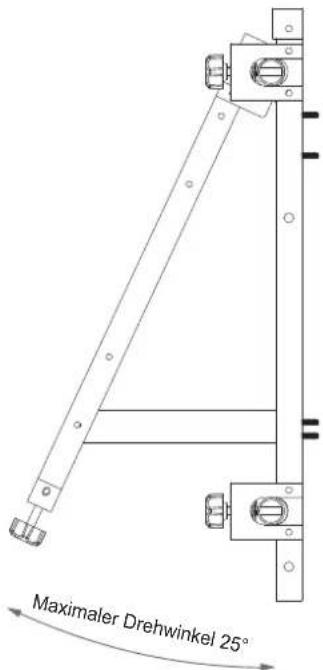

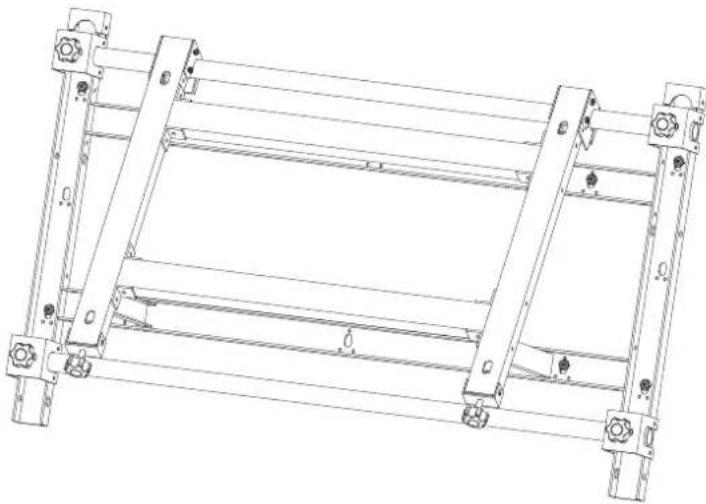

Maximaler Drehwinkel 25°

1. Monitor-Halterung @


2. Wandhalterung ⓑ
