GID18ASE0 - Zamrażarka BOSCH - Bezpłatna instrukcja obsługi

Typ produktu	Zamrażarka szafkowa
Marka	Bosch
Model	GID18ASE0
Klasa klimatyczna	SN-ST (umiarkowana do subtropikalnej)
Wydajność zamrażania	~20 kg/24 h
Czas utrzymania chłodu w przypadku awarii	~20 h
Wymiary (W x S x G)	185 x 60 x 65 cm
Masa netto	~70 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Zużycie energii	Klasa A+ (szacunkowo)
Poziom hałasu	~42 dB
Czynnik chłodniczy	R600a
Główne funkcje	Szybkie zamrażanie, oświetlenie LED, alarm otwartych drzwi
Bezpieczeństwo	Blokada rodzicielska, bezpieczne powierzchnie
Konserwacja i czyszczenie	Czyścić miękką ściereczką z wodą z mydłem, ręczne rozmrażanie
Części zamienne	Uszczelka drzwi, zawiasy, półki, pojemniki na mrożonki
Możliwość naprawy	Instrukcje wymiany dołączone dla uszczelki, zawiasu, półki, pojemnika

Często zadawane pytania - GID18ASE0 BOSCH

Jak zainstalować moją zamrażarkę Bosch GID18ASE0?

Umieść urządzenie w dobrze wentylowanym miejscu, z dala od bezpośredniego światła słonecznego i źródeł ciepła. Zachowaj odstęp co najmniej 5 cm z tyłu dla cyrkulacji powietrza. Podłącz do uziemionego gniazdka.

Jaka jest idealna temperatura zamrażania?

Zalecana temperatura to -18°C. Użyj pokrętła regulacji, aby dostosować temperaturę. Niższa temperatura może zwiększyć zużycie energii.

Jak zmienić kierunek otwierania drzwi?

Odłącz urządzenie. Odkręć górny i dolny zawias, zdejmij drzwi, a następnie zamontuj zawiasy po drugiej stronie. Postępuj zgodnie z instrukcją w celu prawidłowego montażu.

Jak rozmrozić zamrażarkę?

Odłącz urządzenie i wyjmij całą żywność. Pozostaw drzwi otwarte, aż lód się rozpuści. Nigdy nie używaj ostrych narzędzi do skrobania lodu. Wyczyść i osusz przed ponownym podłączeniem.

Co zrobić w przypadku alarmu dźwiękowego?

Alarm włącza się, gdy temperatura przekroczy ustawiony próg. Sprawdź, czy drzwi są dobrze zamknięte i czy nie ma awarii zasilania. Jeśli alarm nie ustaje, skontaktuj się z serwisem.

Jak wyczyścić uszczelki drzwi?

Użyj wilgotnej miękkiej ściereczki z wodą z mydłem. Następnie dokładnie wysusz. Unikaj środków ściernych, ponieważ mogą uszkodzić uszczelkę.

Czy mogę samodzielnie wymienić uszczelkę drzwi?

Tak, instrukcja zawiera szczegółowe instrukcje. Wyjmij starą uszczelkę z rowka, a następnie włóż nową, mocno dociskając. Upewnij się, że rowek nie jest uszkodzony.

Jak wymienić zawias drzwi?

Odłącz urządzenie. Za pomocą nasadki Torx TX20 odkręć śruby zawiasów. Zdejmij drzwi, a następnie zawias. Zamontuj nowy zawias w odwrotnej kolejności. Uwaga na ciężki ładunek.

Dlaczego moja zamrażarka hałasuje?

Odgłosy pracy (bulgotanie, trzaski) są normalne. Jeśli hałas jest nienormalny, sprawdź, czy urządzenie jest wypoziomowane i czy nic nie dotyka sprężarki. W razie potrzeby skonsultuj się z instrukcją.

Gdzie znaleźć części zamienne do mojego modelu?

Oryginalne części zamienne są dostępne w serwisie Bosch. Używaj wyłącznie zalecanych części, aby zapewnić bezpieczeństwo i działanie.

INSTRUKCJA OBSŁUGI GID18ASE0 BOSCH

4.3 Lentynos keitimas

Reikalavimas.

Wskazówki naprawy - Zamrażarka

Informacje dotyczące dokumentu 195

1.1 Ważne informacje.... 195

1.1.1 Cel dokumentu 195

1.2 Objąśnienie symboli ostrzegawczych.... 195

1.2.1 Oznaczenie poziomów niebezpieczeństwa 195

1.2.2 Symbole ostrzegawcze.... 195

1.2.3 Budowa ostrzeżeń 196

1.2.4 Ogólne symbole.... 196

Bezpieczeństwo.... 197

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 197

2.1.1 Wszystkie sprzęty gospodarstwa domowego 197

Narzędzia i pomoce techniczne.... 198

Naprawy....199

4.1 Wymiana uszczelki drzwiczek 199
4.1.1 Demontaż uszczelki drzwiczek.... 199
4.1.2 Montaż uszczelki drzwiczek.... 199
4.2 Wymiana zawiasu drzwiczek.... 202
4.2.1 Demontaż zawiasu drzwiczek 202
4.2.2 Montaż zawiasu drzwiczek 203
4.3 Wymiana półki 204
4.3.1 Demontaż półki.... 204
4.3.2 Montaż półki 204
4.4 Wymiana pojemnika na mrożoną żywność.... 205
4.4.1 Demontaż pojemnika na mrożoną żywność 205
4.4.2 Montaż pojemnika na mrożoną żywność 205

Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[tertal]		Identyfikacja prostej wskazówki (tylko tekst)
[good]		Identyfikacja linku do pliku wideo
[good]		Identyfikacja narzędzi
[widwad]		Identyfikacja wstępnych warunków
[tekt]		Identyfikacja warunku (jeżeli)
[tekt]		Identyfikacja rezultatu
[Start]	Identyfikacja przycisku
[00123456]	Identyfikacja numeru materiału
Status	Identyfikacja wyświetlanego tekstu /	komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
■ Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

- Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Tkanina ochronna[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

	Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i i działanie urządzenia.
	Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.
	Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.

2. Skontaktować się z serwisem.

3. i Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

4.2 Wymiana zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odlączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.

4.2.1 Demontaż zawiasu drzwiczek

1. 1. Wykręcić dwie śruby (1).

2. Odblokować zawias górny (2)

3. Wysunąć drzwiczki z zawiasem górnym (3).

1. 1. Wyjąć drzwiczki (1).

2. Wyjąć zawias górny (2).

Górny zawias jest zdemontowany.

Naprawy

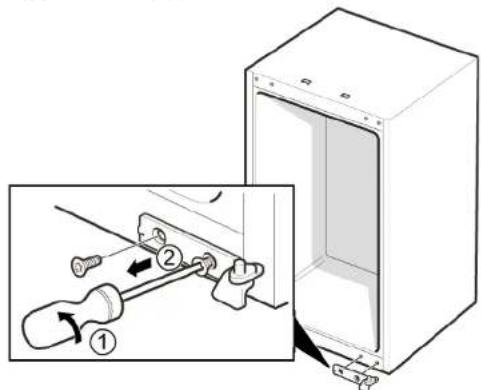

1. 1. Wykręcić dwie śruby (1).
2. Wyjąć zawias dolny (2).

→ Dolny zawias jest zdemontowany.

4.2.2 Montaż zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.3.1 Demontaż półki

Wyciągnąć półkę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana pojemnika na mrożoną żywność

Warunek:

Drzwiczki są otwarte.

4.4.1 Demontaż pojemnika na mrożoną żywność

1. Wyciągnąć pojemnik na mrożoną żywność do końca (1).
2. Wyjąć pojemnik na mrożoną żywność (2).

Pojemnik na mrożoną żywność został wyjęty.

4.4.2 Montaż pojemnika na mrożoną żywność

▶ Montaż w odwrotnej kolejności.
