GID18ASE0 - šaldytuvas BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Spintinis šaldiklis
Prekės ženklas	Bosch
Modelis	GID18ASE0
Klimato klasė	SN-ST (vidutinio klimato iki subtropinio)
Šaldymo galia	~20 kg/24 h
Veikimo trukmė gedimo atveju	~20 h
Matmenys (A x P x G)	185 x 60 x 65 cm
Neto svoris	~70 kg
Maitinimo šaltinis	220-240 V, 50 Hz
Energijos suvartojimas	A+ klasė (apytiksliai)
Triukšmo lygis	~42 dB
Šaltnešis	R600a
Pagrindinės funkcijos	Greitas šaldymas, LED apšvietimas, atidarytų durų signalizacija
Sauga	Vaikų užraktas, paviršių sauga
Priežiūra ir valymas	Valyti minkšta šluoste ir muiluotu vandeniu, rankinis atitirpinimas
Atsarginės dalys	Durų tarpinė, vyriai, lentynos, šaldytų maisto produktų dėžės
Remonto galimybė	Pridedamos keitimo instrukcijos tarpinei, vyriui, lentynai, dėžei

Dažnai užduodami klausimai - GID18ASE0 BOSCH

Kaip įdiegti mano Bosch GID18ASE0 šaldiklį?

Pastatykite prietaisą gerai vėdinamoje vietoje, atokiau nuo tiesioginių saulės spindulių ir šilumos šaltinių. Laikykitės bent 5 cm tarpelio gale oro cirkuliacijai. Įjunkite į įžemintą lizdą.

Kokia yra ideali šaldymo temperatūra?

Rekomenduojama temperatūra yra -18 °C. Naudokite reguliavimo mygtuką temperatūrai nustatyti. Žemesnė temperatūra gali padidinti energijos suvartojimą.

Kaip pakeisti durų atidarymo kryptį?

Atjunkite prietaisą. Atsukite viršutinį ir apatinį vyrį, nuimkite duris, tada sumontuokite vyrius kitoje pusėje. Vykdykite instrukcijose pateiktas montavimo instrukcijas.

Kaip atitirpinti šaldiklį?

Atjunkite prietaisą ir išimkite visą maistą. Palikite duris atviras, kol ledas ištirps. Niekada nenaudokite aštrių įrankių ledui grandyti. Prieš vėl įjungdami nuvalykite ir išdžiovinkite.

Ką daryti garso signalo atveju?

Signalizacija suveikia, jei temperatūra viršija nustatytą ribą. Patikrinkite, ar durys gerai uždarytos ir ar nėra elektros tiekimo sutrikimo. Jei signalas tęsiasi, susisiekite su aptarnavimo tarnyba.

Kaip valyti durų tarpines?

Naudokite drėgną minkštą šluostę su muiluotu vandeniu. Tada kruopščiai nusausinkite. Venkite abrazyvinių priemonių, nes jos gali pažeisti tarpinę.

Ar galiu pats pakeisti durų tarpinę?

Taip, instrukcijose pateikiamos išsamios instrukcijos. Išimkite seną tarpinę iš griovelio, tada įstatykite naują tvirtai spausdami. Įsitikinkite, kad griovelis nepažeistas.

Kaip pakeisti durų vyrį?

Atjunkite prietaisą. Naudodami Torx TX20 antgalį, atsukite vyrių varžtus. Nuimkite duris, tada vyrį. Sumontuokite naują vyrį atvirkštine tvarka. Dėmesio: sunkus svoris.

Kodėl mano šaldiklis triukšmauja?

Veikimo garsai (gurguliavimas, spragtelėjimas) yra normalūs. Jei triukšmas neįprastas, patikrinkite, ar prietaisas yra lygiai pastatytas ir niekas neliečia kompresoriaus. Jei reikia, peržiūrėkite instrukcijas.

Kur rasti atsargines dalis mano modeliui?

Originalios atsarginės dalys yra prieinamos per Bosch aptarnavimo tarnybą. Naudokite tik rekomenduojamas dalis, kad užtikrintumėte saugumą ir veikimą.

NAUDOJIMO INSTRUKCIJA GID18ASE0 BOSCH

Informacija apie remonta - Šaldiklis

i Dél šio dokumento.... 171

1.1 Svarbi informacija.... 171

1.1.1 Paskirtis 171

1.2 Simbolių paaiškinimas 171

1.2.1 Pavojaus lygiai.... 171

1.2.2 Pavojaus simboliai 171

1.2.3 Ispėjimų struktūra.... 172

1.2.4 Bendrieji simboliai 172

Sauga....173

2.1 Bendrosios saugos instrukcijos.... 173

2.1.1 Visi buitiniai prietaisai 173

Irankiai ir pagalbinės priemonės.... 174

Remontas.... 175

4.1 Durelių tarpiklio keitimas 175
4.1.1 Durelių tarpiklio išėmimas.... 175
4.1.2 Durelių tarpiklio įdėjimas.... 175
4.2 Durelių vyrio keitimas.... 178
4.2.1 Durelių vyrio nuėmimas 178
4.2.2 Durelių vyrio uždėjimas 179
4.3 Lentynos keitimas....180
4.3.1 Lentynos nuémimas 180
4.3.2 Lentynos idėjimas 180
4.4 Šaldytų maisto produktų talpyklos keitimas 181
4.4.1 Šaldytų maisto produktų talpyklos išėmimas 181
4.4.2 Šaldytų maisto produktų talpyklos įdėjimas.... 181

i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavojaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūši. Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dél šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelé 2: Pavojaus simboliai

1.2.3 |spėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis del elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta)so ek-rane)

Lentelè 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
- Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas Išsami informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm
„Torx“ antgalis TX20 [00340865]	6,3 mm (1/4 col.)

Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.1.1 Durelių tarpiklio išėmimas

1. Išimkite durelių tarpiklj iš griovelio dešiniajame ir kairiajame kampe.

1. Ištraukite durelių tarpiklj iš griovelio.

Durelių tarpiklis išimtas.

4.1.2 Durelių tarpiklio įdėjimas

	Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio. Dėl to durelės vis tiek užsidarys, o tarpiklj bus galima naudoti ilgai.
	Jei jūsų prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkciją véliau galima optimizuoti.
	Nedidelės šoninės skylutės durelių tarpiklyje turi savo funkciją (reikalingos ventiliacijai). Tai nėra gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nėra tarpiklj galinčių pažeisti vietų.

1. if Jei tarpiklio griovelis pažeistas.

Kreipkitės į klientų aptarnavimo tarnybą.

3.

Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepaveikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklj i prietaisą, rekomenduojama ji ištiesinti.

Pašildykite durelių tarpiklj plaukų džiovintuvu arba karštu vandeniu ir iš naujo su-teikite formą rankiniu būdu.

1. Ispauskite tarpiklio kampus viršuje ir apačioje i griovelj.

1. Po truputj ispauskite i griovelj visą tarpiklj.

Durelių tarpiklis jdėtas.

Remontas

4.2 Durelių vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Durelès turi būti atidarytos.

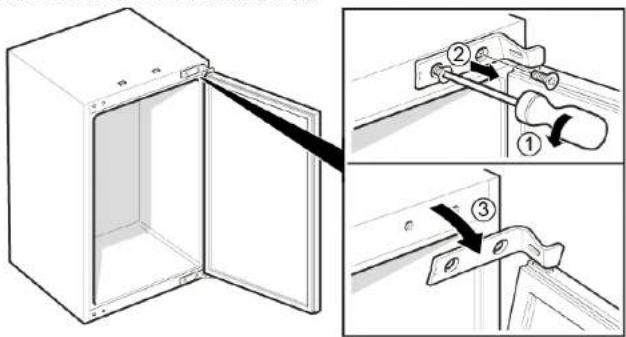

4.2.1 Durelių vyrio nuėmimas

1. 1. Išsukite du varžtus (1).
2. Atleiskite viršutinį vyrį (2).
3. Atitraukite dureles su viršutiniu vyriu (3).

Viršutinis vyris nuimtas.

Remontas

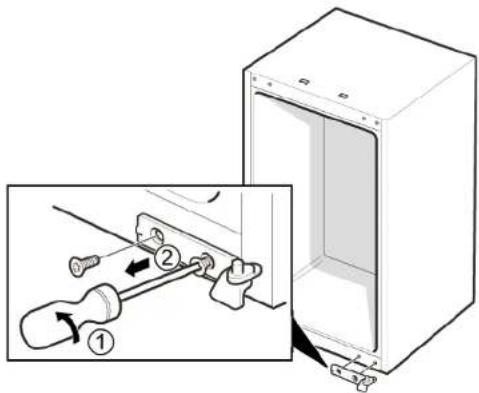

1. 1. Išsukite du varžtus (1).

2. Nuimkite apatinj vyrj (2).

Apatinis vyris nuimtas.

4.2.2 Durelių vyrio uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

Durelės turi būti atidarytos.

4.3.1 Lentynos nuémimas

Ištraukite lentyną.

4.3.2 Lentynos idėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.4 Šaldytų maisto produktų talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.4.1 Šaldytų maisto produktų talpyklos išėmimas

1. Ištraukite šaldytų maisto produktų talpyklą iki pat galo (1).
2. Išimkite šaldytų maisto produktų talpyklą (2).

Śaldytų maisto produktų talpykla išimta.

4.4.2 Šaldytų maisto produktų talpyklos įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.
