GID18ASE0 - Fagyasztó BOSCH - Ingyenes használati útmutató

Termék típusa	Szekrényes fagyasztó
Márka	Bosch
Modell	GID18ASE0
Klíma osztály	SN-ST (mérsékelt és szubtrópusi)
Fagyasztási kapacitás	~20 kg/24 óra
Üzemidő áramkimaradás esetén	~20 óra
Méretek (Ma x Szé x Mé)	185 x 60 x 65 cm
Nettó tömeg	~70 kg
Elektromos tápellátás	220-240 V, 50 Hz
Energiafogyasztás	A+ osztály (becslés)
Zajszint	~42 dB
Hűtőközeg	R600a
Fő funkciók	Gyorsfagyasztás, LED világítás, nyitott ajtó riasztás
Biztonság	Gyermekzár, felületbiztonság
Karbantartás és tisztítás	Tisztítás puha ruhával és szappanos vízzel, manuális leolvasztás
Pótalkatrészek	Ajtótömítés, zsanérok, polcok, fagyasztott élelmiszer tárolók
Javíthatóság	Csere utasítások a tömítéshez, zsanérhoz, polchoz, tárolóhoz

Gyakran ismételt kérdések - GID18ASE0 BOSCH

Hogyan telepítsem a Bosch GID18ASE0 fagyasztómat?

Helyezze a készüléket jól szellőző helyre, kerülje a közvetlen napfényt és hőforrásokat. Hagyjon legalább 5 cm távolságot a hátsó résznél a levegő áramlásához. Csatlakoztassa földelt aljzathoz.

Mi az ideális fagyasztási hőmérséklet?

Az ajánlott hőmérséklet -18 °C. A hőmérséklet beállításához használja a szabályozó gombot. Alacsonyabb hőmérséklet növelheti az energiafogyasztást.

Hogyan fordítsam meg az ajtó nyitási irányát?

Húzza ki a készüléket. Csavarja ki a felső és alsó zsanérokat, távolítsa el az ajtót, majd szerelje vissza a zsanérokat a másik oldalon. Kövesse a használati útmutató utasításait a helyes szereléshez.

Hogyan olvasszam le a fagyasztót?

Húzza ki a készüléket és vegye ki az összes ételt. Hagyja nyitva az ajtót, amíg a jég elolvad. Soha ne használjon éles eszközöket a jég eltávolításához. Tisztítsa meg és szárítsa meg, mielőtt újra csatlakoztatja.

Mit tegyek hangjelzés esetén?

A riasztás akkor szólal meg, ha a hőmérséklet meghaladja a beállított határértéket. Ellenőrizze, hogy az ajtó megfelelően zárva van-e, és nincs-e áramkimaradás. Ha a riasztás továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan tisztítsam az ajtótömítéseket?

Használjon puha, nedves ruhát szappanos vízzel. Ezután alaposan szárítsa meg. Kerülje a súroló hatású termékeket, mert károsíthatják a tömítést.

Magam is kicserélhetem az ajtótömítést?

Igen, a használati útmutató részletes utasításokat tartalmaz. Távolítsa el a régi tömítést a horonyból, majd nyomja be erősen az újat. Győződjön meg arról, hogy a horony nem sérült.

Hogyan cseréljek ki egy ajtózsanért?

Húzza ki a készüléket. Torx TX20 bit segítségével csavarja ki a zsanérok csavarjait. Távolítsa el az ajtót, majd a zsanért. Szerelje fel az új zsanért fordított sorrendben. Ügyeljen a nehéz teherre.

Miért zajos a fagyasztóm?

A működési zajok (bugyborékolás, kattogás) normálisak. Ha a zaj szokatlan, ellenőrizze, hogy a készülék vízszintben van-e, és semmi sem érinti a kompresszort. Szükség esetén olvassa el a használati útmutatót.

Hol találok pótalkatrészeket a modellemhez?

Az eredeti pótalkatrészek a Bosch ügyfélszolgálatánál kaphatók. Csak ajánlott alkatrészeket használjon a biztonság és a működés garantálásához.

HASZNÁLATI ÚTMUTATÓ GID18ASE0 BOSCH

Javítási útmutató - Fagyasztószekrény

i A dokumentummal kapcsolatos információk.... 135

1.1 Fontos tudnivalók 135
1.1.1 Cél 135

1.2 Szimbólummagyarázat 135

1.2.1 Veszélyességi szintek 135

1.2.2 Veszélyt jelző szimbólumok 135

1.2.3 A figyelmeztetések felépítése 136

1.2.4 Általános szimbólumok.... 136

Biztonság 137

2.1 Általános biztonsági utasítások.... 137

2.1.1 Összes háztartási készülék 137

Szerszámok és segédanyagok.... 138

Javítás.... 139

4.1 A gumitömítés cseréje 139

4.1.1 A gumitömítés eltávolítása.... 139

4.1.2 A gumitömítés beszerelése.... 139

4.2 Az ajtózsanér cseréje 142

4.2.1 Az ajtózsanér eltávolítása.... 142

4.2.2 Az ajtózsanér felszerelése.... 143

4.3 A polc cseréje 144

4.3.1 A polc eltávolítása.... 144

4.3.2 A polc beszerelése.... 144

4.4 Fagyasztódoboz cseréje 145

4.4.1 Fagyasztódoboz eltávolítása.... 145

4.4.2 A fagyasztódoboz behelyezése.... 145

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

① A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Védőrongy[00342013]	60 cm x 50 cm
TX20 Torx bithegy[00340865]	6,3 mm (1/4")

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az új gumitömités vastagsága enyhén eltérhet a régi gumitömités vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését.
	Ha a készülékében beállítható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját.
	A gumitömitésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. if Ha a gumitömítés barázdája sérült:

- Vegye fel a kapcsolatot az ügyfélszolgálattal.

3.

A gumitömités enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömités kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszáritóval vagy forró vlzzel melegítse fel a gumitömítést, és kézzel formázza újra.

1. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

1. Nyomja a teljes gumitömítést apránként a barázdába.

Beszerelte a gumitömítést.

Javítás

4.2 Az ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van

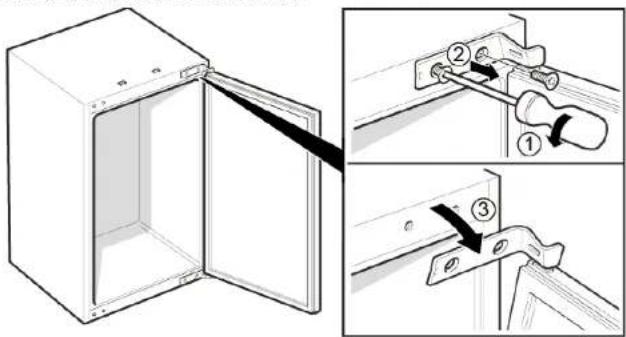

4.2.1 Az ajtózsanér eltávolítása

1. 1. Csavarja ki a két csavart (1).
2. Oldja ki a felső zsanért (2).
3. Emelje ki az ajtót a felső zsanérral (3).

1. 1. Vegye le az ajtót (1).

2. Távolítsa el a felső zsanért (2).

→ Eltávolította a felső zsanért.

Javítás

1. 1. Csavarja ki a két csavart (1).
2. Távolítsa el az alsó zsanért (2).

→ Eltávolította az alsó zsanért.

4.2.2 Az ajtózsanér felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.3.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.3.2 A polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 Fagyasztódoboz cseréje

Követelmény:

Az ajtó nyitva van

4.4.1 Fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolítsa el a fagyasztódobozt (2).

- Eltávolította a fagyasztódobozt.

4.4.2 A fagyasztódoboz behelyezése

- Az elhelyezést fordított sorrendben végezze.
