Ürün Tipi	Dondurucu (dolap tipi)
Marka	Bosch
Model	GID18ASE0
İklim Sınıfı	SN-ST (ılıman ila subtropikal)
Dondurma Kapasitesi	~20 kg/24 saat
Arıza Durumunda Bekleme Süresi	~20 saat
Boyutlar (Y x G x D)	185 x 60 x 65 cm
Net Ağırlık	~70 kg
Elektrik Beslemesi	220-240 V, 50 Hz
Enerji Tüketimi	A+ Sınıfı (tahmini)
Ses Seviyesi	~42 dB
Soğutucu Akışkan	R600a
Ana Fonksiyonlar	Hızlı dondurma, LED aydınlatma, kapı açık alarmı
Güvenlik	Çocuk kilidi, yüzey güvenliği
Bakım ve Temizlik	Yumuşak bez ve sabunlu suyla temizleyin, manuel buz çözme
Yedek Parçalar	Kapı contası, menteşeler, raflar, dondurulmuş gıda kapları
Onarılabilirlik	Conta, menteşe, raf, kap için değiştirme talimatları dahildir

Sık sorulan sorular - GID18ASE0 BOSCH

Bosch GID18ASE0 dondurucumu nasıl kurabilirim?

Cihazı iyi havalandırılan bir yere, doğrudan güneş ışığından ve ısı kaynaklarından uzak bir yere yerleştirin. Hava sirkülasyonu için arkada en az 5 cm boşluk bırakın. Topraklanmış bir prize takın.

İdeal dondurma sıcaklığı nedir?

Önerilen sıcaklık -18 °C'dir. Sıcaklığı ayarlamak için ayar düğmesini kullanın. Daha düşük sıcaklık enerji tüketimini artırabilir.

Kapı açma yönü nasıl değiştirilir?

Cihazın fişini çekin. Üst ve alt menteşeleri sökün, kapıyı çıkarın, ardından menteşeleri diğer tarafa takın. Doğru montaj için kullanım kılavuzundaki talimatları izleyin.

Dondurucu nasıl buz çözülür?

Cihazın fişini çekin ve tüm yiyecekleri çıkarın. Buz eriyene kadar kapıyı açık bırakın. Buzu kazımak için asla keskin aletler kullanmayın. Tekrar takmadan önce temizleyin ve kurulayın.

Sesli alarm durumunda ne yapmalıyım?

Alarm, sıcaklık belirlenen eşiği aşarsa çalar. Kapının tamamen kapalı olduğundan ve elektrik kesintisi olmadığından emin olun. Alarm devam ederse servisi arayın.

Kapı contaları nasıl temizlenir?

Sabunlu suyla nemlendirilmiş yumuşak bir bez kullanın. Ardından iyice kurulayın. Aşındırıcı ürünlerden kaçının çünkü contaya zarar verebilir.

Kapı contasını kendim değiştirebilir miyim?

Evet, kullanım kılavuzu ayrıntılı talimatlar sağlar. Eski contayı kanaldan çıkarın, ardından yenisini sıkıca bastırarak yerleştirin. Kanalın hasarlı olmadığından emin olun.

Kapı menteşesi nasıl değiştirilir?

Cihazın fişini çekin. Torx TX20 ucuyla menteşe vidalarını sökün. Kapıyı, ardından menteşeyi çıkarın. Yeni menteşeyi ters sırada takın. Ağır yüke dikkat edin.

Dondurucum neden ses çıkarıyor?

Çalışma sesleri (gurultu, tıkırtı) normaldir. Ses anormal ise, cihazın düz olduğundan ve kompresöre temas eden bir şey olmadığından emin olun. Gerekirse kılavuza bakın.

Modelim için yedek parçaları nerede bulabilirim?

Orijinal yedek parçalar Bosch servisinden temin edilebilir. Güvenlik ve işlevselliği sağlamak için yalnızca önerilen parçaları kullanın.

KULLANIM KILAVUZU GID18ASE0 BOSCH

Onarım İpuçları - Dondurucu

Bu doküman hakkında 279

1.1 Önemli bilgi 279

1.1.1 Amaci 279

1.2 Sembollerinin açıklaması 279

1.2.1 Tehlike kademeleri.... 279

1.2.2 Tehlike sembolleri 279

1.2.3 İkaz bilgilerinin yapısı 280

1.2.4 Genel semboller 280

Güvenlik....281

2.1 Genel Güvenlik bilgileri 281

2.1.1 Tüm ev gereçleri 281

Ekipman ve yardım.... 282

Onarım 283

4.1 Kapı contasının değiştirilmesi.... 283
4.1.1 Kapı contasının çıkartılması 283
4.1.2 Kapi contasının takılması 283
4.2 Kapı menteşesinin değiştirilmesi.... 286
4.2.1 Kapı menteşesinin sökülmesi.... 286
4.2.2 Kapı menteşesinin takılması 287
4.3 Raf yüzeyinin değiştirilmesi 288
4.3.1 Raf yüzeyinin çıkartılması 288
4.3.2 Raf yüzeyinin takılması 288
4.4 Dondurulacak gıda kabının değiştirilmesi 289
4.4.1 Dondurulacak gıda kabının çıkartılması.... 289
4.4.2 Dondurulacak gıda kabının takılması.... 289

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
	TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
	UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
	DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
	DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışınlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
Başlat Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaş ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır.

Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin.
■ Yere düşmemesi için ağır parçaları emniyete alın.
- Haraketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Koruyucu bez[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")

Onarim

4.1 Kapı contasının değiştirilmesi

Ön kopul:

Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapi contasının takılması

	Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez.
	Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz.
	Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir.

Onarim

1. Conta için oluşu hasar bakımından kontrol edin.

1. if Conta için oluk hasarlı ise,

Müşteri hizmetleriyle irtibata geçin.

3.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

1. Contanın tamamını adım adım oluşun içine bastırın.

Kapı contası takılmıştır.

Onarim

4.2 Kapı menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fişi çekilir.
Kapı açık.

4.2.1 Kapı menteşesinin sökülmesi

1. 1. Vidaları sökün (1).

2. Üst menteşeyi serbest bırakın (2)

3. Kapıyı üst menteşe ile birlikte çıkartın (3).

1. 1. Kapıyı sökün (1).

2. Üst menteşeyi çıkartın (2).

Üst menteşe çıkarılır.

Onarim

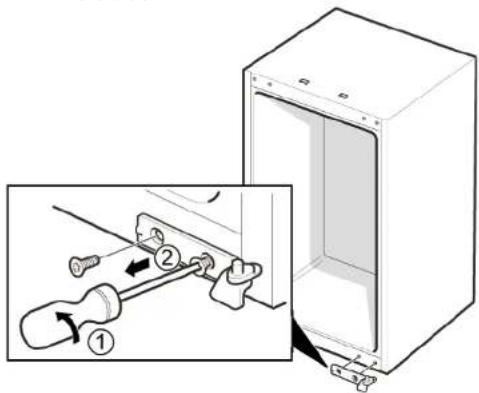

1. 1. Vidalari sökün (1).

2. Alt menteşeyi (2) çıkarın.

Alt menteşe çıkartılmıştır.

4.2.2 Kapı menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.3 Raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.3.1 Raf yüzeyinin çıkartılması

Raf yüzeyini dışarı çekin.

Raf yüzeyi çıkartılmıştır.

4.3.2 Raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.4 Dondurulacak gıda kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.4.1 Dondurulacak gıda kabının çıkartılması

1. Dondurulacak gıda kabını tamamen dışarı çekin (1).
2. Dondurulacak gıda kabını çıkartın (2).

Dondurulacak gıda kabı çıkartılmıştır.

4.4.2 Dondurulacak gıda kabının takılması

▶ Ters sira ile monte edin.
