| Produkttyp | Gefrierschrank |
| Marke | Bosch |
| Modell | GID18ASE0 |
| Klimaklasse | SN-ST (gemäßigt bis subtropisch) |
| Gefriervermögen | ~20 kg/24 h |
| Lagerzeit bei Störung | ~20 h |
| Abmessungen (H x B x T) | 185 x 60 x 65 cm |
| Nettogewicht | ~70 kg |
| Stromversorgung | 220-240 V, 50 Hz |
| Energieverbrauch | Klasse A+ (Schätzung) |
| Geräuschemission | ~42 dB |
| Kältemittel | R600a |
| Hauptfunktionen | Schnellgefrieren, LED-Beleuchtung, Türalarm |
| Sicherheit | Kindersicherung, Oberflächensicherheit |
| Pflege und Reinigung | Mit weichem Tuch und Seifenwasser reinigen, manuelles Abtauen |
| Ersatzteile | Türdichtung, Scharniere, Ablagen, Gefriergutbehälter |
| Reparierbarkeit | Austauschanleitungen für Dichtung, Scharnier, Ablage, Behälter enthalten |
Häufig gestellte Fragen - GID18ASE0 BOSCH
Benutzerfragen zu GID18ASE0 BOSCH
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Gefrierschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch GID18ASE0 - BOSCH und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GID18ASE0 von der Marke BOSCH.
BEDIENUNGSANLEITUNG GID18ASE0 BOSCH
Reparatur Hinweise - Gefrierschrank
Zu diesem Dokument.... 111
1.1 Wichtige Hinweise: 111
1.1.1 Zweck 111
1.2 Zeichenerklärung.... 111
1.2.1 Gefahrenstufen.... 111
1.2.2 Gefahrensymbole.... 111
1.2.3 Struktur der Warnhinweise.... 112
1.2.4 Allgemeine Symbole 112
Sicherheit.... 113
2.1 Allgemeine Sicherheitshinweise 113
2.1.1 Alle Hausgeräte 113
Werkzeuge und Hilfsmittel.... 114
Instandsetzen 115
4.1 Austauschen der Türdichtung.... 115
4.1.1 Ausbauen der Türdichtung.... 115
4.1.2 Einbauen der Türdichtung 115
4.2 Austauschen des Türscharniers 118
4.2.1 Ausbauen des Türscharniers 118
4.2.2 Einbauen des Türscharniers 119
4.3 Austauschen der Ablage 120
4.3.1 Ausbauen der Ablage.... 120
4.3.2 Einbauen der Ablage.... 120
4.4 Austauschen des Gefriergutbehälters 121
4.4.1 Ausbauen des Gefriergutbehälters 121
4.4.2 Einbauen des Gefriergutbehälters.... 121
Zu diesem Dokument
1.1 Wichtige Hinweise:
1.1.1 Zweck
Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.
Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.
1.2 Zeichenerklärung
1.2.1 Gefahrenstufen
Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.
| Gefahrenstufe Bedeutung | |
| GEFAHR | Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen. |
| WARNUNG | Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen. |
| VORSICHT | Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen. |
| ACHTUNG | Nichtbeachtung des Warnhinweises kann zu Sachschäden führen. |
Tabelle 1: Gefahrenstufen
1.2.2 Gefahrensymbole
Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.
In diesem Dokument werden folgende Gefahrensymbole verwendet:
| Gefahrensymbol Bedeutung | ||
![]() | Allgemeiner Warnhinweis | |
![]() | Gefahr durch elektrische Spannung | |
![]() | Gefahr durch Explosion | |
![]() | Gefahr von Schnittverletzungen | |
![]() | Gefahr von Quetschverletzungen | |
Zu diesem Dokument
| Gefahrensymbol Bedeutung | ||
![]() | Gefahr durch heiße Oberflächen | |
![]() | Gefahr durch starkes Magnetfeld | |
![]() | Gefahr durch nicht ionisierende Strahlung | |
Tabelle 2: Gefahrensymbole
1.2.3 Struktur der Warnhinweise
Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.


Art und Quelle der Gefahr!
Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises. ▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.
Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.


Stromschlaggefahr durch spannungsführende Teile!
Tod durch Stromschlag
- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.
1.2.4 Allgemeine Symbole
In diesem Dokument werden folgende allgemeine Symbole verwendet:
| Allg. Symbol Bedeutung | |
| Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps | |
| Kennzeichnung eines einfachen (nur Text) Tipps |
| Allg. Symbol Bedeutung | |
| Kennzeichnung eines Links zu einer Videoanleitung | |
| Kennzeichnung erforderlicher Werkzeuge | |
| Kennzeichnung erforderlicher Voraussetzungen | |
| Kennzeichnung einer Bedingung (Wenn ..., dann ...) | |
| Kennzeichnung eines Ergebnisses | |
| Start|Kennzeichnung einer Taste oder Schalt-fläche | |
| [00123456] Kennzeichnung einer Materialnummer | |
| Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay) | |
Tabelle 3: Allgemeine Symbole
Sicherheit
2.1 Allgemeine Sicherheitshinweise
2.1.1 Alle Hausgeräte
Stromschlaggefahr durch spannungsführende Teile!
- Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. - Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.
Verletzungsgefahr durch scharfe Kanten!
■ Schutzhandschuhe tragen.
Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile
■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.
Gefährdung der Gerätesicherheit/-funktion!
■ Ausschließlich Originalersatzteile verwenden.
Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!
■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.
Werkzeuge und Hilfsmittel
| Bezeichnung Details Bilder | |||
| Schulztuch[00342013] | 60 cm x 50 cm | ![]() | |
| Torx-Bit TX20[00340865] | 6,3 mm (1/4") | ![]() | |

Instandsetzen
4.1 Austauschen der Türdichtung
Voraussetzung:
Die Tür ist offen.
4.1.1 Ausbauen der Türdichtung
- Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

- Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.
4.1.2 Einbauen der Türdichtung
| Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss. | |
| Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden. | |
| Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler. |

Instandsetzen
- Die Dichtungskerbe auf Beschädigungen überprüfen.

- ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.
3.

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.
Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.
- Die Dichtungsecken oben und unten in die Kerbe drücken.

- Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen
4.2 Austauschen des Türscharniers
Spezielle Hilfsmittel:
Torx-Bit TX20 6,3 mm (1/4") [00340865]








Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
4.2.1 Ausbauen des Türscharniers
-
- Die beiden Schrauben herausschrauben (1).
-
Das obere Schamier lösen (2).
- Die Tür mit dem oberen Scharnier herausnehmen (3).

-

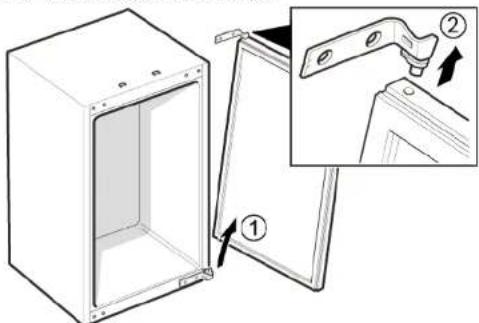

- Die Tür entfernen (1).
-
Das obere Schamier entfernen (2).

Das obere Scharnier ist entfernt.

Instandsetzen
-

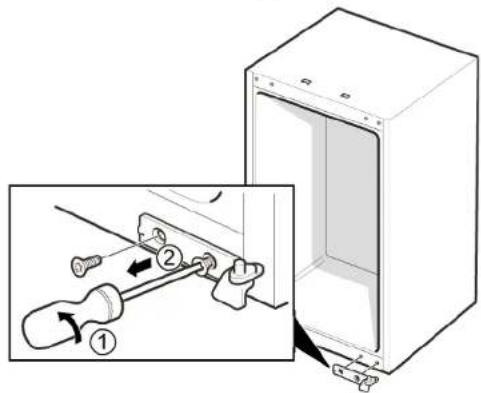

- Die beiden Schrauben herausschrauben (1).
- Das untere Scharnier entfemen (2).

Das untere Scharnier ist entfernt.
4.2.2 Einbauen des Türscharniers
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.3 Austauschen der Ablage
Voraussetzung:
√ Die Tür ist offen.
4.3.1 Ausbauen der Ablage
▶ Die Ablage herausziehen.

Die Ablage ist entfernt.
4.3.2 Einbauen der Ablage
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.4 Austauschen des Gefriergutbehälters
Voraussetzung:
√ Die Tür ist offen.

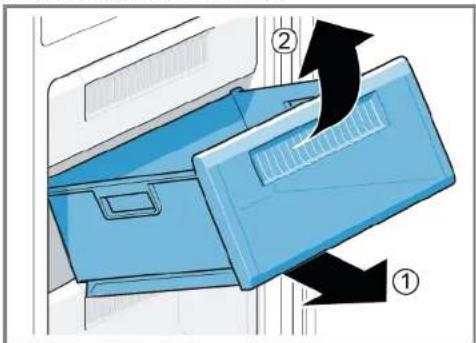

4.4.1 Ausbauen des Gefriergutbehälters
- Den Gefriergutbehälter vollständig herausziehen (1).
- Den Gefriergutbehälter entfernen (2).

Der Gefriergutbehälter ist entfernt.
4.4.2 Einbauen des Gefriergutbehälters
Der Einbau erfolgt in umgekehrter Reihenfolge.
2021-03-10_9001628520 Copyright by BSH Hausgeräte GmbH Strona 196 z 289
